地形图的基本概念及其分类

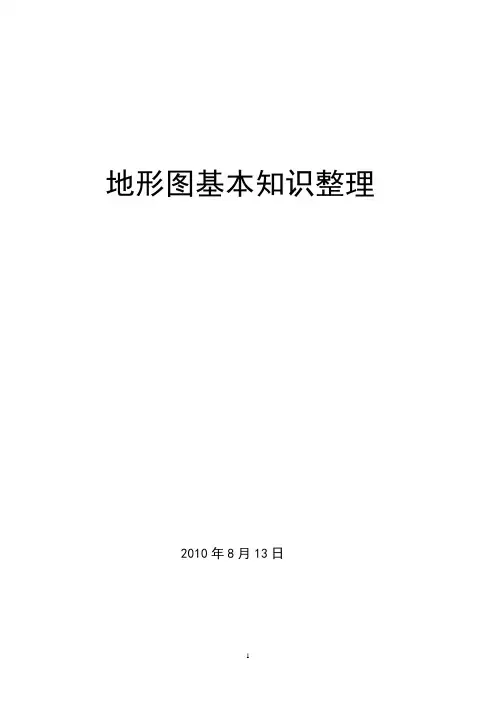

地形图基本知识整理2010年8月13日地形图基本知识一、基本概念1、地形：地形是地球表面自然起伏的形态和分布在地面上人工或自然形成的固定物体的总称（地貌和地物的统称）。

2、地貌：地貌是地球表面高底起伏的自然状态，依照地貌的分类，可分为山地、丘陵、高原、平原、盆地。

3、地物：地物是地球表面固定性的物体，依照地物的分布和土壤性质，可分为居民地、江河与湖泊、山林地、沙漠、沼泽地等。

4、地形图：地形图是按一定的比例尺，表示地物、地貌平面位置和高程的正射投影图，即比例尺大于1：1000000的普通地图称为地形图。

我国军用系列比例尺地形图有七种，即：1：10000、1：25000、1：50000、1：100000、1：250000、1：500000、1：1000000地形图。

二、地形图比例尺1、定义：地形图比例尺是图上线段长与实地相应线段水平距离之比。

设图上线段长为l，实地相应线段之水平距离为L，则地形图的比例尺为：比例尺=l/L=1/M，式中，M称为比例尺分母，表示缩小的倍率。

为了明显地看出缩小倍率，规定分子以1表示。

2、比例尺的形式：①数字比例尺：数字比例尺是以数字显示比例关系的比例尺形式，如：1：5万、1：50000等，数字比例尺的优点是比例关系明确，根据公式能方便地依比例尺进行图上长或实地长的计算。

L=l*M、l= L/M。

②直线比例尺：直线比例尺是将图上长，按比例尺关系直接注记成相应实地水平距离的比例尺形式。

直线比例尺由尺头和尺身组成。

从0分划向左的部份为尺头，尺头全长为1厘米，并将其等分为10个分划，每一分划的分划值为1毫米；从0分划向右的部份为尺身，尺身亦按1厘米一个刻划。

尺头的左端点按比例尺以米为单位将图上长注记为实地水平线段长，尺身以整公里为单位注记。

3、图上量读距离：两点间距离的量读主要有三种方法：一是用两脚规在直线比例尺上比量；二是用厘米尺和地形图比例尺量算；三是用里程表量读。

①用两脚规在直线比例尺上比量：在地形图上用两郐规量得土堆至独立房之间的张距后，在直线比例尺上进行比量。

第 9 章 地形图的基本知识本章导读【本章提要】本章介绍了大比例尺地形图的基本知识，内容包括：地形图的比例尺、地形 图的分幅和编号以及地形图上地物和地貌的表示方法。

【学习目标】要求掌握比例尺精度，等高线的有关概念及其特性。

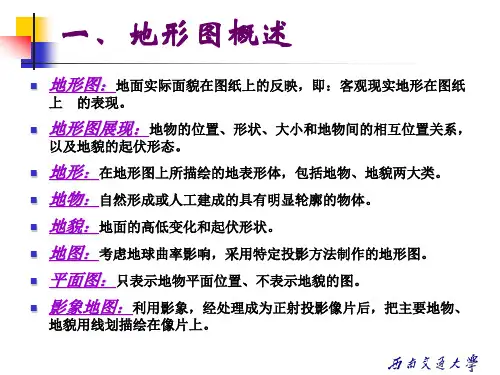

9.1 地形图的基本知识9.1.1 地形图的概念地球表面千姿百态，错综复杂，有高山、峡谷、平原，有河流、房屋等，这些统称为地形。

地形分为地物和地貌两大类。

地物是指地球表面上的各种固定性物体，可分为自然地物和人工地物，如房屋、道路、江河、森林等。

地貌是指地球表面高低起伏的自然形态，如高山、平原、盆地、陡坎等。

按一定的比例尺将地球表面上的各种地物、地貌以及相关地理要素沿铅垂线方向投影到水平面上,并运用《地形图图式》统一规定的符号和注记表示地物的平面位置和地貌起伏状况的图，称为地形图。

地形图主要描述地球面上地物、地貌位置、形状、大小以及基本属性信息，表示了一定区域的自然、社会、经济与文化等重要信息，是国家政治、军事、经济建设的重要信息资源文件。

如果仅反映地物的平面位置，不反映地貌变化的图，称为平面图。

在进行渠道、道路等带状工程建设时，需要了解工程沿线的地面起伏状况，为此目的而测绘的表示地面上某一方向起伏的图，称为断面图。

9.1.2 地形图的比例尺无论是平面图、地形图或断面图都不能按照实地真实的大小进行绘制，必须依一定的比例加以缩小。

图上任一线段的长度与地面上相应线段水平距离之比，称为图的比例尺。

常见的比例尺表示形式有两种：数字比例尺和图示比例尺。

1. 数字比例尺以分子为 1 的分数形式表示的比例尺称为数字比例尺。

设图上一条线段长为 d ，相应的实地水平距离为 D ，则该地图的比例尺为：d= 1 DM（1-1）式中，M 称为比例尺分母。

比例尺的大小视分数值的大小而定。

M 越大，比例尺越小；M越小，比例尺越大。

数字比例尺也可写成 1：500、1：1 000、1：2 000 等形式。

地形图按比例尺的大小分为三类：1：500、1：1 000、1：2 000、1：5 000 为大比例尺地形图；1：10 000、1：25 000、1：50 000、1：100 000 为中比例尺地形图；1：250 000、1：500 000、1：1 000 000 为小比例尺地形图。

地形图基本知识本章摘要：图的种类，地形图基本知识，地形图的内容及表示方法一、图的种类：根据成图要求、测区面积大小、内容表示的特点和制图方法的不同，可以分为平面图、地形图、地图、影像地图和断面图等。

（一）平面图平面图是地面图形在水平面上的正射投影的缩小图形，一般只表示地物，不表示地貌。

如我们在医院、学校、旅游地等地看到的布局平面图。

（二）地图地图是按一定的法则，将地球表面的自然和社会现象缩小，经制图综合，用地图符号表现在平面上，以反映地表现象的地理分布、相互关系、相互制约关系。

按表示内容可分为普通地图、专题地图（自然地图—气候图和社会经济图—人口、经济分布状况图）；按比例尺可分为大、中、小比例尺地图；按表示方法、制作材料、使用情况分，有挂图、立体地图、影像地图、地球仪等。

随着计算机技术和数字化技术的发展，目前已有数字地图、电子地图等。

（三）地形图地形图是按一定的比例尺，表示地物、地貌平面位置和高程（海拔）的正射投影图，是地面上地物和地貌在平面图纸上的缩影。

是普通地图的一种，着重表示地形。

地貌一般用等高线表示，能反映地面的实际高度、起伏特征，具有一定的立体感；地物用图式符号加注记表示，具有存储和传输地物、地貌的类别、数量、形态等信息的空间分布、联系和变化的功能。

地形图是经过实地测绘或根据遥感图像并配合有关调查资料编制而成，又是编制其他地图的基础。

（四）影像地图航测像片绘上图廓线和千米网格制成像片平面图，在像片平面图上再加绘等高线、注记和某些地物、地貌符号，就形成一种新的地形图，称为影像地图（卫片）。

其特点是：既有航摄像片的内容，又有地形图的特点，信息丰富，成图速度快，现势性强，便于读图和分析，因此得到日益广泛地应用。

例如当前国土资源厅每年实施的卫片执法检查。

（五）断面图断面就是铅垂面切入地面的截面。

过地面上某一个方向的铅垂面与地表面的交线称为该方向的断面图，可分为纵断面图和横断面图。

它反映地面某一方向的高低起伏状况。

地形图识别基础知识一、地形图的含义地形图是表示地形、地物的平面图件，是用测量仪器把实地测量出来，并用特定的方法按一定比例缩绘而成的。

它是地面上地形和地物位置实际情况的反映。

二、地形图的图外注记1、图名：图名通常是用图最重要的地名来表示。

从图名上大致可判断地形图所在的围。

2、图号：根据地形图分幅和编号方法编定。

①1：100万，纬差4°，经差6°；②1：10万，纬差20′，经差30′；一幅1：100万地形图可分成12×12=144幅1：10万地形图。

③1：1万，纬差2′30″，经差3′45″；一幅1：10万地形图可分8×8=64幅1：1万地形图。

如：G-49-126-（45）3、接图表：标示本图幅与相邻图幅的关系。

4、图廓：地形图边界，有经纬度和纵横坐标（公里网）。

5、比例尺：1 数字比例尺：如：1：10000，10000图示比例尺：标上一个基本单位长度所表示的实地距离。

6、地形图的方向：一般地形图方向为上北下南，右东左西。

三.地物符号地形图中各种地物是以不同符号表示出来的，有以下三种：（1）比例符号是将实物按照图的比例尺直接缩绘在图上的相似图形，所以也称为轮廓符号。

（2）非比例符号当地物实际面积非常小，以致不能用测图比例尺把它缩绘在图纸上，常用一些特定符号标注出来它的位置。

（3）线性符号（半比例符号）长度按比例，而宽窄不能按比例的符号，某种地物成带状或狭长形，如铁路、公路等其长度可按测图比例尺缩绘，宽窄却不按比例尺。

（4）地物注记用文字、数字或特有符号对地物加以说明。

如地物名称、江河流向、森林类别等。

四、地貌表示：地球表面高低起伏的自然形态称地貌。

用等高线表示。

1、等高线的定义：高程相等的相邻点连接而成的闭合曲线。

2、等高距：相邻两等高线的高程之差。

同一幅图上，等高距相同。

常用的有：0.5m 、1m 、2m 、5m3、等高线平距：图上相邻两等高线之间的距离。

地形图基本知识一、基本概念1、地形图坐标系我国的地形图采用高斯－克吕格平面直角坐标系。

在该坐标系中，横轴：赤道，用Y表示；纵轴：中央经线，用X表示；坐标原点：中央经线与赤道的交点，用O表示。

赤道以南为负，以北为正；中央经线以东为正，以西为负。

我国位于北半球，故纵坐标均为正值，但为避免中央经度线以西为负值的情况，将坐标纵轴西移500公里。

2、北京54坐标系1954年我国在北京设立了大地坐标原点，采用克拉索夫斯基椭球体，依此计算出来的各大地控制点的坐标，称为北京54坐标系。

3、WGS84坐标系即世界通用的经纬度坐标系。

4、6度带、3度带、中央经线我国采用6度分带和3度分带：1∶2．5万及1∶5万的地形图采用6度分带投影，即经差为6度，从零度子午线开始，自西向东每个经差6度为一投影带，全球共分60个带，用1，2，3，4，5，……表示。

即东经0～6度为第一带，其中央经线的经度为东经3度，东经6～12度为第二带，其中央经线的经度为9度。

如河北省位于东经113度－东经120度之间，跨第19带和20带，其中东经114度以西（包括阜平县的下庄乡以西、平山的温塘、苏家庄以西，井陉的矿区以西，邢台县的浆水镇以西，武安的活水乡以西，涉县全境）位于第19带，其中央经线为东经111度；114度以东到山海关均在第20带，其中央经线为117度。

1∶1万的地形图采用3度分带，从东经1．5度的经线开始，每隔3度为一带，用1，2，3，……表示，全球共划分120个投影带，即东经1．5～4．5度为第1带，其中央经线的经度为东经3度，东经4．5～7．5度为第2带，其中央经线的经度为东经6度。

河北省位于东经113度－东经120度之间，跨第38、39、40共计3个带，其中东经115．5度以西为第38带，其中央经线为东经114度；东经115．5～118．5度为39带，其中央经线为东经117度；东经118．5度以东到山海关为40带，其中央经线为东经120度。
