对讲机各模块电路图

C9018无线对讲机电路图发布时间：2009-9-7 11:14:46电子爱好者都喜爱制作无线对讲机，今天我就为广大爱好者提供一款制作简单、实用的无线对讲电路。

工作原理：如图，Q1高频管的集电集到发射极接有C4正反馈电容，这个正反馈信号会使用电路产生高频振荡，同时，由于天线会接收到空中的电磁波，并通过L加到T1，使得Q1能根据空间电磁破的变化而振荡也发生变化，起到灵敏度极高的超再生检波作用。

超再生检波出来的音频信号通过R4C9传输到Q2进行前置放大，经过前置放大后的信号就可以再经Q3推动、Q4、Q5功率放大去推动SP扬声器发出声音了，这就是对讲机的接收过程。

通过调节T1的磁芯、C1、C3、C4还可以改变接收信号的频率，当接收频率刚好等于当地广播电台的频率时，还可以当收音机用。

当需要讲话时，请接下“收”开关，这时，SP喇叭原本是接在输出发声的，现在变成了当作话筒来拾取音频信号了，SP的音圈随着声音的振动感应出微弱的电信号经过Q2放大，再经过经Q3推动、Q4、Q5功率放大后加到了Q1的集电集，Q1的集电极电压会随着声音的变化而变化，经过，导致了Q1的高频振荡信号幅射到空音的强弱也在随声音变化而变化，这时本机就相当于是一个小小的无线发射台了。

声控双工无线对讲机电路图时间：2008-09-04 21:13:15用本电路制作的无线对讲机为调频双工方式，工作频率为30MHz，采用声控电子开关，电路简单，方便节能。

工作电压3～9V，发射功率1～5w。

声控双工无线对讲机分接收和发射两个相对独立的部分，天线匹配网络为发射与接收共用，具体电路如图所示。

发射部分由话筒放大电路、电子开关、振荡与倍频电路、激励放大、功率放大以及天线匹配网络组成。

接收部分由天线匹配网络、调频接收电路、电子开关和功放电路组成。

微型无线对讲机电路图时间:2010-11-17 07:17来源:未知作者:原理图点击:30次本机由3块低压集成电路构成。

对讲机原理图
对讲机原理图是一种用于实现无线通信的设备。

它由发射器和接收器组成，发射器负责将声音信号转换为无线信号并发送出去，而接收器负责接收并解码无线信号，再将其转换为声音信号。

发射器部分包括以下组件：麦克风、音频放大器、调制器和射频发射器。

麦克风负责将声音转换为电信号，并将其传递给音频放大器。

音频放大器负责放大音频信号的强度，以便后续处理。

调制器将音频信号调制为射频信号，同时将射频信号与发射器的频率进行匹配。

射频发射器将调制后的射频信号放大，并将其发送出去。

接收器部分包括以下组件：天线、射频接收器、解调器、音频放大器和扬声器。

天线负责接收发送器发出的无线信号。

射频接收器将接收到的射频信号放大，并将其传递给解调器。

解调器将射频信号解调为音频信号，并将其传递给音频放大器。

音频放大器放大音频信号的强度，然后将其传递给扬声器，最终实现声音的输出。

通过发射器和接收器之间的无线通信，对讲机可以实现双向语音通信。

无论是在工作场所还是户外活动中，都能够方便地进行沟通和协调。

无线对讲机制作原理30.275MHz调频一、主要技术指标：1．频率：30.275MHz2．调制方式：调频3频偏：5KHz5．通信方式：同频单工6．电源电压：9.6V10%(镍镉充电电池8节，负极接地。

有些机型是6节)7．消耗电流：静噪守候：10mA以下接收：150mA以下近程发射：远程发射：0.7A以下8．载频输出功率：2w9．接收灵敏度：1.0uV以下(信噪比12dB以上)10．静噪灵敏度：0.5uV11．中频频率：455KHz12．音频不失真功率：大于200nlw13．体积：125x55x30mm14．重量：二、工作原理整机由接收和发射两部分组成，两部分除天线和阻抗匹配电路外，其它电路都是相互独立的。

1、接收机由天线接收到的高频无线电信号经L1，L2，c1，c2，c4组成的低通滤波器滤除频带以外的干扰信号，经c6送至D1，D2和L3组成选频电路，这个选频电路谐振频率为30.275MHz，选出对讲机发来的载频信号，而滤除其它干扰电波．经c7送到N1和N2组成的联级高频信号放大电路进行高频放大，这种联级高频信号放大电路具有增益高，工作稳定，无须使用中和电容等优点，N1组成共射电路，N2接成共基电路，共射电路具有增益高的优点，而共基电路具有工作稳定的特点，经N1，N2放大后的高频信号由L4，c9，T1，c12组成双调谐回路再次选频后经c16送入ICl(MC3361)的16脚内部混频级进行混频．N3和CRY1，L5等元件组成本机振荡器，L5和相应的回路电容谐振于10.243MHz的三次谐波上，即10.24333x3=30.730MHz，它比发射频率30.275MHz(10.0917的三倍频，即10.0917MHzx3=30.275MHz)高出一个中频455kHz(即30.73030.275=0.455MHz)，本振信号也送到Icl的第1脚，在Icl内部进行混频。

Ic1(Mc3361)是窄带调频接收专用集成电路，其内部包含振荡器，混频器，高增益的限幅中频放大器，鉴频器和有源滤波器，静噪触发电路及音频放大电路。

对讲机电路原理分析：看不懂电路图不是合格的HAM对讲机电路原理分析：看不懂电路图不是合格的HAM 北峰电讯 02-27 10:18 大模拟对讲机，电路示意图：电路简单图解1.当天线接收到信号后，由于信号非常微弱，需要将信号放大，这就需要LNA（低噪声放大器）。

然后通过一个射频段的带通滤波器，这里标注为Image Filter（镜像频率抑制滤波器），镜像频率指以载频为中心，与有用信号对称的频率，该频率上的噪声通过混频后会进到中频频率中。

2.通过Image Filter后，信号进入MIXER(混频器)中与LO(本地振荡器)进行混频，并通过一个SAW（表面声波滤波器），只保留中频点的信号，其他频率点的进行衰减。

IFAMP(中频放大器)将中频信号恢复并放大后，再次通过第二个混频器将频率降至450K低频，这时信号就容易被基带部分处理。

3.基带部分:FMDET,鉴频器，将调制信号恢复出音频信号，但这时的信号效果很差，需要送到音频处理部分处理一下才能得到较好的音效。

这部分包括De-emphasis(去加重)，Audio Filter(音频滤波器)，Adder(暂时没搞清楚),Volume(调节音量),SP AMP(扬声器放大器，提供大功率，推动大负载)，SPEAKER（扬声器）。

4.发送部分，人的话音被MIC(麦克风)转成电信号，通过Pre-emphasis(预加重)和MIC AMP后送到Audio Filter中滤波，在通过Limiter(限幅器)整形,之后通过Splatter Filter(泼溅滤波器)滤掉Limiter 产生的谐波。

注意，这时是低频信号，信号通过VCO（压控振荡器）后将信号调制到高频，再经过TX Amp(发射机放大器)和PA(功率放大器)后就有足够的能量被发射出去了。

这个结构是传统的超外差（Superheterodyne）结构,该结构特点是有两个中间频率，抑制干扰能力较强，不足之处是由于需要两组中频器件，使得成本较高。

A VC-28联网楼宇可视对讲系统接线图纸（版本号：V6.1.051025）广东先导视讯科技有限公司目录一、系统示意图及说明 (1)二、工程接线注意事项 (2)三、联网切换器与层间适配器之间的接线 (2)四、层间适配器与下一个层间适配器之间的接线 (4)五、层间适配器、小门口机、室内分机之间的接线 (6)六、联网切换器与智能视频切换器之间的接线 (7)七、智能视频切换器与管理中心机之间的接线 (9)八、智能视频切换器与小区门口机之间的接线 (11)九、增加的系统电源与层间适配器之间的接线 (13)十、增加的系统电源与小区门口机之间的接线 (14)十一、A VC-2836信号转换器、A VC-2837光缆控制器 (15)1可视分机可视分机可视分机可视分机可视分机可视分机可视分机可视分机电源RVV3*1.0RVV2*0.5RVV5*0.5RVV8*0.3RVV5*0.5可视分机SYV75-5门口机电锁SYV75-5联网RVV8*0.3可视分机RVV8*0.3RVV5*0.5RVV8*0.3可视分机可视分机可视分机可视分机可视分机RVV2*1.0层间RVV8*0.3SYV75-5层间RVV8*0.3RVV8*0.3可视分机RVV8*0.3 视频切换器RVV5*0.5门口机RVV5*0.5RVVP4*0.5SYV75-5可视分机RVV2*1.0RVV8*0.3RVV2*0.5可视分机RVV3*1.0SYV75-5电锁电源RVV8*0.3联网SYV75-5RVVP4*0.5SYV75-5RVV5*0.5可视分机可视分机可视分机可视分机RVV8*0.3可视分机可视分机RVV8*0.3RVV2*1.0可视分机RVV8*0.3可视分机可视分机可视分机可视分机可视分机可视分机RVV8*0.3层间RVV8*0.3SYV75-5层间可视分机RVV8*0.3RVV2*0.5RVVP4*0.5SYV75-5管理中心机AC220V小区门口机RVVP4*0.5SYV75-5电源RVV2*1.0RVV3*1.0电源可视分机可视分机可视分机可视分机可视分机可视分机可视分机可视分机RVV2*0.5RVV5*0.5RVV2*1.0RVV5*0.5RVV8*0.3可视分机SYV75-5门口机电锁SYV75-5联网RVV8*0.3可视分机RVV5*0.5RVV2*1.0RVV8*0.3RVV8*0.3可视分机可视分机可视分机可视分机可视分机层间RVV8*0.3SYV75-5层间RVV8*0.3RVV8*0.3可视分机RVV8*0.3RVV2*1.0RVV5*0.5RVV5*0.5门口机RVVP4*0.5SYV75-5可视分机RVV8*0.3RVV2*0.5RVV3*1.0可视分机SYV75-5电锁电源RVV8*0.3联网SYV75-5RVVP4*0.5SYV75-5RVV2*1.0RVV5*0.5可视分机可视分机可视分机可视分机RVV8*0.3可视分机可视分机RVV8*0.3可视分机RVV8*0.3可视分机可视分机可视分机可视分机可视分机可视分机RVV8*0.3层间RVV8*0.3SYV75-5层间可视分机RVV8*0.3AVC-28楼宇可视对讲系统工程接线指导书_______________________________________________________________________________________________________ 广州市天河区棠下棠安路大盛工业区D栋五楼 TEL：************,85665410,85665435,856655742二、工程接线注意事项（1）布线所用线材均应选用有双层胶皮，达到市电所要求的绝缘强度多股铜芯线并达到规定的线径，所布的线路均应走暗线或线槽（特别注意220V交流电源线一定要用三芯线，并接入总地线，接线要牢固）。

对讲电话电路图对讲电话电路图,Interphone 关键字：NE555,对讲机电路图简易二线对讲电路图1中MIC为驻极活筒，SP为120Ω耳机．二者即为普通电话手柄。

普通驻极电容话筒的静态电流一般在0.15mA~0.35mA之间．在10kΩ电阻上产生的压降为1.5v～3.5V．所以9015发射极静态电流为1.1mA～3.4mA，满足三极管9015放大工作的需要。

由与MIC相连的10kΩ电阻两端的压降做为偏压，省掉了常规接法中的耦合电容及三极管偏压电阻，电路得到了简化。

话筒MIC的语音信号引起本端9015三极管的电流变化，在Ro(300Ω)电阻上产生电压变化信号．一部分电压变化信号进入另一端的三极管发射结进行放大，在耳机上产生声音输出。

由于输出功率不大，耳机与话筒之间有一定距离(对于一般的电话手柄，此距离大于12cm)，传向话筒的回馈很小，不会引起啸叫，实际使用也无任何不适，所以不用消侧音电路。

本电路无振铃，开关K闭合即可进行双方通话，语音清晰，噪音非常小。

电源电流为2.2mA~7mA．平均电流只有4.5mA，极为省电。

电源电压在4V～10V范围内均可正常工作(电压过高可能会烧掉MIC)。

经实测，两对讲分机间的距离长达300m时仍可正常通话。

如果再并联一组分机电路．可实现三方通话。

作者：陈敬利三线带振铃的对讲电路电路工作原理如下：1．两分机都挂机时．电源VCC处于断开状态，整个装置不耗电。

2．若左侧分机摘机，插簧抬起．左侧的电源通过导线向右侧供电，右侧的555振荡电路工作，SPK2发出振铃音，其频率为1／(1.4×R24×C23)=1／(1.4×10kΩ×0.1u)=714Hz。

同时，左侧也能听到较小的振铃音。

3．若右侧也摘机．插簧抬起．两侧的555都断开电源，两侧电源并联向通话电路供电，形成与图1相似的对讲电路，可进行双方通话。

4若一侧挂机，本侧插簧压下．本侧555电路工作．耳机发出振铃音。

有线双工对讲机电路图1是一款适合电子爱好者自制的有线双工对讲机(又可称有线对讲电话机)电路图。

该机有呼叫、双向对讲、微功耗待机等功能，适于在公众通讯网络覆盖的盲区及有特殊要求的场所做专用通话工具。

电路包含：话筒电路、话筒放大电路、消侧音电路、功率放大电路、振铃电路等单元电路。

按图1电路制作两部对讲机，用两根导线，按正确的极性连接起来，就构成一对一有线通话系工作原理将两部对讲机挂机(开关s1置2处“挂机”状态)，合上电源开关S2，系统处于待机状态。

系统中两部对讲机，无主机、分机的区别。

在系统处于待机时，先摘机的一方为主叫方，另一方为被叫方。

现约定：元件代号加“'”者为被叫方元件，无“'”为主叫方元件。

特机工作时，电池组GB、GB'给振铃电路供电；扬声器BL、BL'接在VT4、VT4'的发射极回路中，因电阻R9、R9'将铃声集成电路的控制端TG、TG'置低电位，故IC2、IC2'无铃声信号输出，BL、BL'均不发音。

C13、C13'可防止突发干扰脉冲误触发振铃电路。

一方要与对方通话时，应先摘机(将Sl置1处“通话”)，此时，主叫方振铃电路失去工作电压；而通话电路(图1中话筒电路、话筒放大电路、消侧音电路、功率放大电路、通话指示灯电路、呼叫键)均得电工作，通话指示灯VD2发光；扬声器BL转接到IC1的输出回路中；按下呼叫键SB主叫方的正电压，通过联接线L1、R8'给被叫方的振铃电路TG'提供触发信号，当C13'上的电位达到触发门限电平时，IC2'被触发，OUT'端输出铃声信号，经VT4'放大，推动扬声器BL'发出呼叫提示音。

被叫方听到呼叫后摘机(将s1'拨至“通话”)，被叫方振铃电路失去工作电压；扬声器BL'被转接到IC1'的输出回路中，呼叫提示音停止。

11、如客户负责的布线部分需委托卖方完成，具体方案及价格需按客户实际要求，另行协商确定。

1.林黛玉：三生石畔，灵河岸边，甘露延未绝，得汝日日倾泽。

离恨天外，芙蓉潇湘，稿焚情不断，报汝夜夜苦泪。

注：1、图中机房对讲主机及监控中心对讲主机由卖方提供；2、电梯机房至监控中心之间的布线（包括线材、线管及敷设工程）由客户按大楼结构尺寸负责，并且客户需协助电梯安装单位完成该功能的安装调试。

3、 敷线线缆为：PVC 护套屏蔽软电缆0.75mm 2的2芯电缆，型号为RVVP2×0.75。

4、此图适用于整个项目仅有6台或6台以下电梯的情况。

5、监控中心预留的通讯线需在到达对讲主机后，再多预留2米以上线缆；电梯机房预留的通讯线需在到达电梯控制柜后，再多预留2米以上线缆。

6、电梯机房到监控中心的最远布线距离不能超过2km 。

7、对于无机房电梯，电梯的控制柜一般放置在地面1楼井道内。

8、通讯线路单根内阻平均每百米不高于4Ω。

9、布线必需达到以下检测要求绝缘表500V 档分别测量接地线对黑线、白线及黑白两线间阻值，应在0.02M Ω以上。

万用表交流电压档测量黑、白线与接地线间的感应电压在48V 以内（电梯系统带电时测量）直流电压档测量黑、白线与接地线间及黑白两线间电压应为零短接各机房对讲主机通讯总线，在监控中心测量黑线、白线间阻值，应在120Ω之内10、如客户负责的布线部分需委托卖方完成，具体方案及价格需根据客户的实际要求，另行协商确定。

注4注4注4注4注4注4小区监控中心监控中心 对讲主机机房1控制柜1 机房对讲主机机房对讲主机控制柜y 通讯线弱电井1机房n弱电井n控制柜1 机房对讲主机控制柜y 机房对讲主机注4注4模拟对讲系统布线示意图2.3. 4. 5. 6. 7. 8. 9.10.11.12.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24. 我知道你心里在想什么，师姐，你多半是骂我不知人事，不知这世道艰险，我心中所想所求，泰半都难有结果。

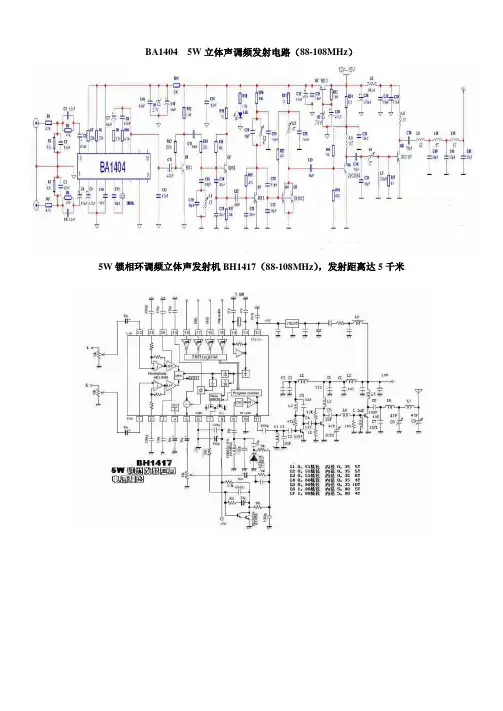

BA1404 5W立体声调频发射电路（88-108MHz）
5W锁相环调频立体声发射机BH1417（88-108MHz），发射距离达5千米
高保真CXA1238立体声调频收音机电路
30MHz业余调频无线对讲机电路
遥控玩具发射电路
遥控玩具接收电路
154MHz调频对讲机
二次变频调频收音机
互补推动超再生收音机电路
3W立体声调频发射电路，发射距离5千米
3管无线话筒，发射距离大于100米
射频功率续接电路，功率可达几十瓦
25W射频功率续接电路
分立元件调频收音机电路
声控准双工对讲机
再生一管收音机
6W调频发射功率放大（88-108MHz）
TRA-08对讲机。

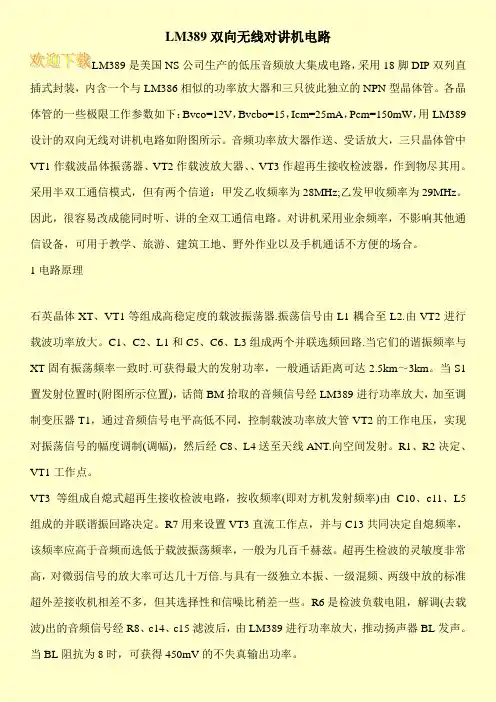

LM389双向无线对讲机电路LM389是美国NS公司生产的低压音频放大集成电路，采用18脚DIP双列直插式封装，内含一个与LM386相似的功率放大器和三只彼此独立的NPN型晶体管。
