无线对讲机原理图

F30-5对讲机原理与制作

在上个世纪90年代，F30系列无线对讲机的制作曾经风靡一时，引得众多无线电爱好者争相制作，广泛交流，并不断改进出新，掀起了一股业余无线电制作的高潮，成为一代无线电爱好者久久难忘的美好回忆。

今天当我们再次回顾这些经典的制作项目时，依然有着非常亲切感觉。

希望通过这款经典制作，重新唤起大家对学习业余无线通信技术的热情，再次点燃无线电爱好者的制作激情。

本刊也将继续提供10米波(30MHZ)的调频对讲机的套件，感兴趣的朋友不妨动手试试！F30-5调频无线对讲机无线对讲机作为一种简单的通信工具，由于它不需要中转和地面交换机站支持，就可以进行移动通信，所以深受人们喜爱，目前广泛的应用于生产、保安、野外工程等小范围通信领域中。

本次制作实验是针对单工对讲机电路进行的，简明起见，以下讲述中将不再特意强调“单工”。

图1是本次实验用的无线对讲机电路方框图。

图1本调频对讲机电路的主要电性能指标参数：1、接收机灵敏度………………………≤lμv2、信号选择性………………………≥50db(±25KHz)3、限幅灵敏度………………………≤1.5μv4、频率稳定度………………………≥10-65、最大调制频偏………………………≥±3KHz6、待机静态电流………………………≤lOmA7、高频发射功率………………………≥2W(75Ω)8、发射机工作效率 (50)9、音频输出功率………………………≥50mW10 电池供电电压………………………9.6V(8节5号充电电池)工作原理图2F30-5型无线对讲机外观如图2所示， F30-5型对讲机在接收电路上使用两只高频场效应管作为高放，采用了二次变频电路，具有灵敏度高、选择性好等优点。

发射电路采用的是分立元件，由4只三极管组成4级放大电路，发射功率可达3W左右。

图2中，面板上的数字按键和顶部的频道转换开关是装饰用的，并无实际应用。

图3是电路原理图。

图31.发射部分原理分析驻极话筒MIC用于话音信号的拾取，并将话音转化为电信号，通过C25送入放大电路。

无线对讲系统基本原理PPT精选文档

台和手机的谈话
2005年4月9日
1~6-2 a
无线对讲系统通信原理
为什么要使用无线对讲系统？
2005年4月9日
1~3-2
无线对讲系统通信原理
为什么要使用无线对讲系统？
线
2005年4月9日
1~3-3
无线对讲系统通信原理
无线对讲系统如何工作？
2005年4月9日
无线对讲系统通信原理
1-4
无线对讲系统如何工作？
天线
天线
话筒
2005年4月9日
发射器
接收器
电源
电源
扬声器
2005年4月9日
1~5-3
无线对讲系统通信原理
无线对讲系统的运作
同频单工最基本的无线对讲系统是单工系统，由若干在同一频率上工作的无线对讲设备组成。因为所有人都在一个频率上发射和接收，用户不可以同时说话和接听。单工的意思就是同在某个时刻在一个方向上传送信息。
异频单工在异频单工系统中，发射器在一个频率上工作，而接收器在另一个频率上工作。调度台采用这种方式控制系统。各车台和手机之间不能相互对话或接听，因为它们的发射器和接收器在不同的频率上工作。只有调度员才能听到所有的信息
车台包括一个发射器和一个接收器，并且还要订购一个扬声器，一个话筒和天线
备注；目前的大多数车台都非常紧凑，可以安装在仪表板的下面或附近。
2005年4月9日
1~5-2
无线对讲系统通信原理
便携式
手机是指小型的，可以让保安和智慧人员在工作时随身携带的对讲机；
它的电源来自自带的电池；手机包括一个发射器、一个接收器以及一个内置扬声器、话筒和天线。
无线对讲系统通信原理
固定设备

无线对讲机制作原理

N3和CRY1，L5等元件组成本机振荡器，L5和相应的回路电容谐振于10.243MHz的三次谐波上，即10.24333x3=30.730MHz，它比发射频率30.275MHz(10.0917的三倍频，即10.0917MHzx3=30.275MHz)高出一个中频455kHz(即30.730—30.275=0.455MHz)，本振信号也送到Icl的第1脚，在Icl内部进行混频。
1．高频信号发生器 (如xFG一6型)
2．示波器 (如VP52 04型40MHz)
3．数字频率计 (如cFc一8450型，0—1000MtIz)
4．功率计 (如Gz一3型)
5．直流稳压电源 (如wYJ－30V／5A型)
6．万用表 (如MF一47型，如有数字表Fluke一87等高档仪表配合最佳)
7．场强计 (可自制)
当然还有扫频仪，完备的仪器将给调试带来极大的方便，同时也能保证整机的性能指标。
对于一般的业余爱好者普遍没有上述仪器，但频率计是不可少的，在此我们将结合业余和专业的特点，
详细介绍调频无线对讲机的调试方法。
1．发射机的调试
调试顺序一般为：先调振荡级，倍频级，推动级，末级功率放大级。最后调话音放大电路。
从第9脚输出的信号一路由c30，R1 3和c32组成去加重电路去加重和滤波后经电位器VRl送入Ic2进行音频功放后推动喇叭发声，另一路则由电位器VR2送入Icl内部的有源滤波器选频放大后由Icl的11脚输出，经D3，D4进行倍压检波，控制其内部的静噪触发电路，在13脚输出一个控制电平，控制N4，N5的导通和截止，使IC2的电源受控，达到静噪目的。我们知道，调频接收机的灵敏度很高，在没有收到信号时，喇叭中将会发出极强的噪声，而一旦收到信号，它的信噪比却很高，噪声的主要频谱是分布在1 0—25kHz范围之间，音频信号的频谱范围则在100—3000Hz之间，我们可以采用一个特殊的滤波器选出这一噪声信号，经检波变成直流分量，再通过一个电子开关电路就可以控制一个电路工作，达到静噪目的，这样在接收机没有收到信号时，喇叭将寂静一片，以消除讨厌的噪声，一旦收到对讲机发来的信号，又能自动打开放大电路进行联络。同时，设置静噪电路还可以达到省电目的。

简易对讲机制作

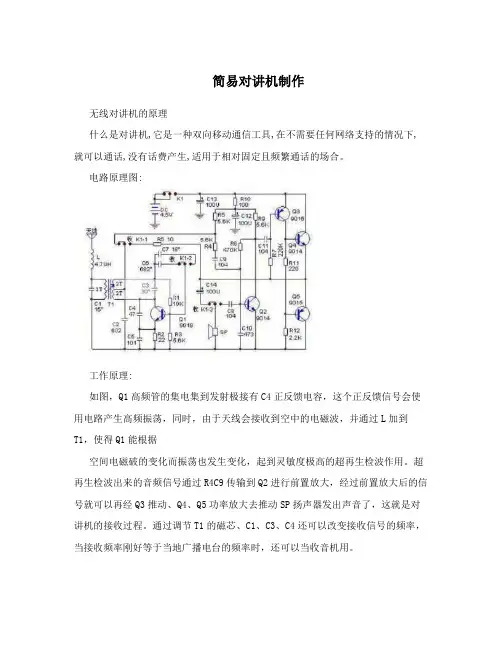

简易对讲机制作无线对讲机的原理什么是对讲机,它是一种双向移动通信工具,在不需要任何网络支持的情况下,就可以通话,没有话费产生,适用于相对固定且频繁通话的场合。

电路原理图:工作原理:如图，Q1高频管的集电集到发射极接有C4正反馈电容，这个正反馈信号会使用电路产生高频振荡，同时，由于天线会接收到空中的电磁波，并通过L加到T1，使得Q1能根据空间电磁破的变化而振荡也发生变化，起到灵敏度极高的超再生检波作用。

超再生检波出来的音频信号通过R4C9传输到Q2进行前置放大，经过前置放大后的信号就可以再经Q3推动、Q4、Q5功率放大去推动SP扬声器发出声音了，这就是对讲机的接收过程。

通过调节T1的磁芯、C1、C3、C4还可以改变接收信号的频率，当接收频率刚好等于当地广播电台的频率时，还可以当收音机用。

当需要讲话时，请接下“收”开关，这时，SP喇叭原本是接在输出发声的，现在变成了当作话筒来拾取音频信号了，SP的音圈随着声音的振动感应出微弱的电信号经过Q2放大，再经过经Q3推动、Q4、Q5功率放大后加到了Q1的集电集，Q1的集电极电压会随着声音的变化而变化，经过，导致了Q1的高频振荡信号幅射到空音的强弱也在随声音变化而变化，这时本机就相当于是一个小小的无线发射台了。

必须要注意一点的是:对讲机要保证发射的频率和接收的频率是一样，才能完成对讲。

名句赏析～～～～～不限主题不限抒情四季山水天气人物人生生活节日动物植物食物山有木兮木有枝，心悦君兮君不知。

____佚名《越人歌》人生若只如初见，何事秋风悲画扇。

____纳兰性德《木兰词?拟古决绝词柬友》十年生死两茫茫，不思量，自难忘。

____苏轼《江城子?乙卯正月二十日夜记梦》只愿君心似我心，定不负相思意。

____李之仪《卜算子?我住长江头》玲珑骰子安红豆，入骨相思知不知。

____温庭筠《南歌子词二首 / 新添声杨柳枝词》曾经沧海难为水，除却巫山不是云。

____元稹《离思五首?其四》愿得一心人，白头不相离。

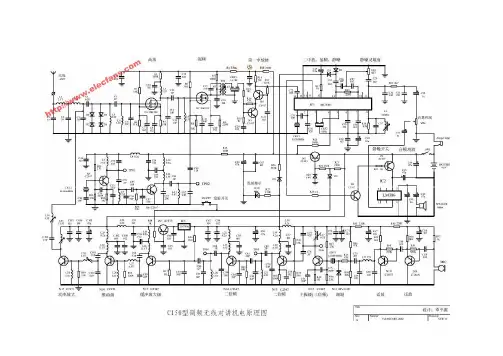

无线对讲机电路图

无线对讲机制作原理30.275MHz调频一、主要技术指标：1．频率：30.275MHz2．调制方式：调频3频偏：5KHz5．通信方式：同频单工6．电源电压：9.6V10%(镍镉充电电池8节，负极接地。

有些机型是6节)7．消耗电流：静噪守候：10mA以下接收：150mA以下近程发射：远程发射：0.7A以下8．载频输出功率：2w9．接收灵敏度：1.0uV以下(信噪比12dB以上)10．静噪灵敏度：0.5uV11．中频频率：455KHz12．音频不失真功率：大于200nlw13．体积：125x55x30mm14．重量：二、工作原理整机由接收和发射两部分组成，两部分除天线和阻抗匹配电路外，其它电路都是相互独立的。

1、接收机由天线接收到的高频无线电信号经L1，L2，c1，c2，c4组成的低通滤波器滤除频带以外的干扰信号，经c6送至D1，D2和L3组成选频电路，这个选频电路谐振频率为30.275MHz，选出对讲机发来的载频信号，而滤除其它干扰电波．经c7送到N1和N2组成的联级高频信号放大电路进行高频放大，这种联级高频信号放大电路具有增益高，工作稳定，无须使用中和电容等优点，N1组成共射电路，N2接成共基电路，共射电路具有增益高的优点，而共基电路具有工作稳定的特点，经N1，N2放大后的高频信号由L4，c9，T1，c12组成双调谐回路再次选频后经c16送入ICl(MC3361)的16脚内部混频级进行混频．N3和CRY1，L5等元件组成本机振荡器，L5和相应的回路电容谐振于10.243MHz的三次谐波上，即10.24333x3=30.730MHz，它比发射频率30.275MHz(10.0917的三倍频，即10.0917MHzx3=30.275MHz)高出一个中频455kHz(即30.73030.275=0.455MHz)，本振信号也送到Icl的第1脚，在Icl内部进行混频。

Ic1(Mc3361)是窄带调频接收专用集成电路，其内部包含振荡器，混频器，高增益的限幅中频放大器，鉴频器和有源滤波器，静噪触发电路及音频放大电路。

C9018无线对讲机电路图

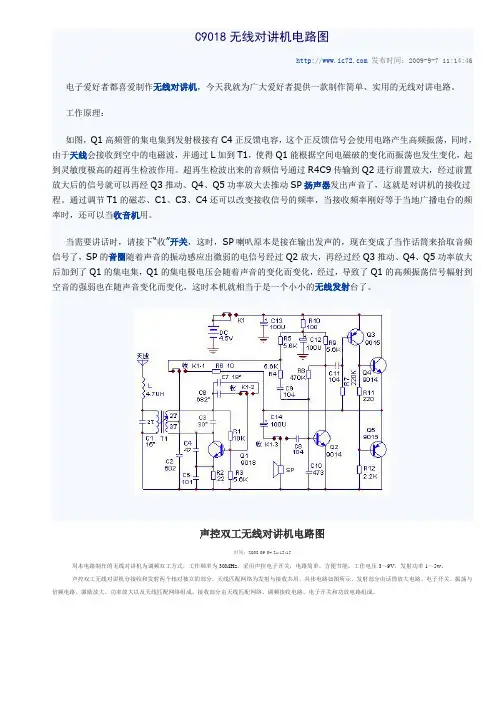

C9018无线对讲机电路图发布时间：2009-9-7 11:14:46电子爱好者都喜爱制作无线对讲机，今天我就为广大爱好者提供一款制作简单、实用的无线对讲电路。

工作原理：如图，Q1高频管的集电集到发射极接有C4正反馈电容，这个正反馈信号会使用电路产生高频振荡，同时，由于天线会接收到空中的电磁波，并通过L加到T1，使得Q1能根据空间电磁破的变化而振荡也发生变化，起到灵敏度极高的超再生检波作用。

超再生检波出来的音频信号通过R4C9传输到Q2进行前置放大，经过前置放大后的信号就可以再经Q3推动、Q4、Q5功率放大去推动SP扬声器发出声音了，这就是对讲机的接收过程。

通过调节T1的磁芯、C1、C3、C4还可以改变接收信号的频率，当接收频率刚好等于当地广播电台的频率时，还可以当收音机用。

当需要讲话时，请接下“收”开关，这时，SP喇叭原本是接在输出发声的，现在变成了当作话筒来拾取音频信号了，SP的音圈随着声音的振动感应出微弱的电信号经过Q2放大，再经过经Q3推动、Q4、Q5功率放大后加到了Q1的集电集，Q1的集电极电压会随着声音的变化而变化，经过，导致了Q1的高频振荡信号幅射到空音的强弱也在随声音变化而变化，这时本机就相当于是一个小小的无线发射台了。

声控双工无线对讲机电路图时间：2008-09-04 21:13:15用本电路制作的无线对讲机为调频双工方式，工作频率为30MHz，采用声控电子开关，电路简单，方便节能。

工作电压3～9V，发射功率1～5w。

声控双工无线对讲机分接收和发射两个相对独立的部分，天线匹配网络为发射与接收共用，具体电路如图所示。

发射部分由话筒放大电路、电子开关、振荡与倍频电路、激励放大、功率放大以及天线匹配网络组成。

接收部分由天线匹配网络、调频接收电路、电子开关和功放电路组成。

微型无线对讲机电路图时间:2010-11-17 07:17来源:未知作者:原理图点击:30次本机由3块低压集成电路构成。

无线对讲系统基本原理 PPT

1~4~2
无线对讲设备的类型
双向无线对讲系统绪言
无论集中调度还是单机对讲系统，都要求有双向对讲设备。这些对讲设备必须能够发射和接收信息。对讲设备可以分为下列几类：
固定式车载式便携式
1~5
固定设备固定式设备/基站
位于中央调度台的无线对讲设备叫做基站安装在一个固定位置时，常称为固定设备（如办公室或总部）基站包括一个发射器、一个接收器、一个电源以及一个内置扬声器基站的电源为标准220V交流电
1-7-1
载波静噪
双向无线对讲系统
接收到的信号
音频放大器开关
扬声器
编码静噪解码器
1-7-2
载波静噪（续）
接收到的信号音频放大器
静噪电路
自动静噪订正
1-7-3
编码静噪
编码静噪可以使接听者只接受到发给他们的信息
只要当接收到的信息带有预先设定好的代码时扬声器才会打开两种常见的编码静噪是
天线，塔与传输线 –什么是天线以及天线的类型 –什么是塔与传输线
课程简介
课程简介
单元三单元四单元五
频率与频谱
–什么是频率与频谱 –频带特征 –选择适当的频带
传送距离与覆盖范围
–什么是传送距离和覆盖范围 – 影响传送距离与覆盖范围的因素
无线对讲系统
–常规对讲系统 –集群系统
为什么要使用无线对讲系统？
台和手机的谈话
1~6-2 a
静噪
静噪电路用来将不需要的信号与噪声在到达扬声器之前减小或消除有两种类型的静噪：－载波静噪－编码静噪 * 哑音频（CTCSS） * 哑音数码（CDCSS）
1~7
载波静噪
接收到的信号
音频放大器开关

无线调频对讲机

无线调频对讲机一、无线对讲机无线对讲机作为一种简单的通信工具，由于它不需要中转和地面交换机站支持，就可以进行移动通信。

所以深受人们欢迎。

目前广泛应用于生产、保安、野外工程等领域的小范围通信工程中。

无线对讲机技术是很多无线移动通信技术的基础，目前应用较广泛的蜂窝式移动电话技术，就是在无线双工对讲机的基础上，发展起来的新兴现代通信技术。

很好的熟悉掌握无线对讲机内部电路的工作原理和测试、调整技术，对今后从通信工程领域的技术工作，无疑是十分重要的。

对讲机的电路形式较多，从调制方式上可分为调幅式和调频式，从收发功能上，可分为单工式和双工式。

单工式对讲机同一时间内，只能工作在一种状态下，即：接收或者发射状态。

而事不能同时处于收发状态，单工对讲机工作时，要不停的切换开关来控制收发状态。

而双工式对讲机，可以收发电路同时工作，使用起来如同普通电话机一样，应用起来比较方便，但由于双工对讲机电路复杂，造价高，耗电量大等缺点，所以应用较少。

而单工式对讲机，则由于它造价低，体积小，耗电低等优点，被大量应用。

目前市面上常见到的对讲机大多属于单工调频式。

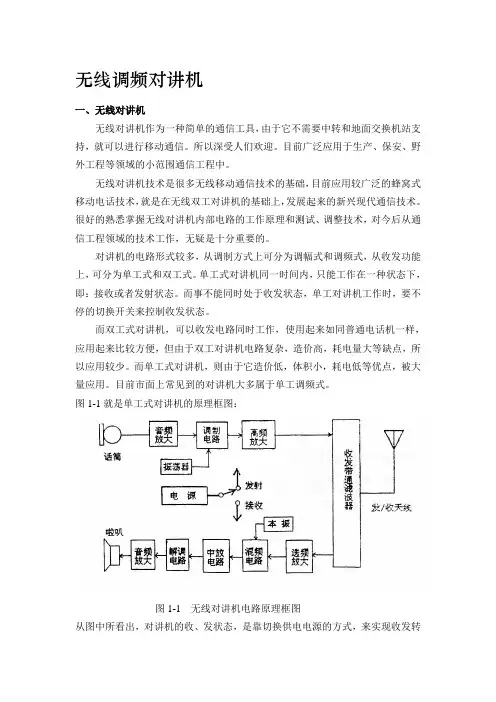

图1-1就是单工式对讲机的原理框图：图1-1 无线对讲机电路原理框图从图中所看出，对讲机的收、发状态，是靠切换供电电源的方式，来实现收发转换的，虽然电路中含有接收和发射电路，由于在同一时间内，只能工作在一种状态下，所以将这种工作方式称为单工方式。

本设计主要是针对蛋工对讲机进行的，将对单工调频对讲机电路各部分电路进行详细的分析，图1-2是本设计用的单工无线调频对讲机电路方框图：图1-2 单工无线对讲机电路方框图二、系统设计1．设计要求：（1）任务设计并制作一个单工调频对讲机，实现甲乙两点之间的单工语音传输业务。

（2）要求：a．设计并制作对讲机的发射单元，其发射频率在30MHZ左右，发射功率大于1W（在75Ω无线上测定），调制方式为调频，最大调制频偏≥±3kHz。

b. 设计并制作对讲机的接收单元，其接收频率与发射频率相同，接收灵敏度≤5uV，音频输出功率50mw。

高等教育：对讲机原理介绍

2019/12/17
Copyright by penghx from
13
2019/12/17
Copyright by penghx from
14
1.2 超外差方式原理
1.2.3 超外差接收机
从天线接收的信号经高频放大器（见调谐放大器）放大，与本地振荡器产生的信号一起加入混频器变频，得到中频信号，再经中频放大、检波和低频放大，然后送给用户。
3 调频对讲机的安装与调试
元件测试与安装调试与维修过程
Copyright by penghx from
2
1 对讲机原理相关知识
2019/12/17
Copyright by penghx from
3
1.1 无线通信概述
1.1.1 声波
2019/12/17
Copyright by penghx from
18
1.2 超外差方式原理
缺点与解决办法
电路比较复杂；存在着一些特殊的干扰，如像频干扰、组合频率干扰和中频
干扰等。
解决途径提高高频放大器的选择性，尽量把由天线接收到的像频干扰
信号滤掉；另一种办法是采用二次变频方式。
2019/12/17
Copyright by penghx from
19
1.2 超外差方式原理
1.2.4 二次变频超外差接收机
第一中频频率选得较高，使像频干扰信号的中心频率与有用输入信号uc的中心频率差别较大，使像频信号在高频放大器中受到显著的衰减。
第二中频频率选得较低，使第二中频放大器有较高的增益和较好的选择性。
后来广泛采用的是超外差接收机,主要依靠频率固定的中频放大器放大信号。

HQT对讲机原理基础PPT课件

根据客户的要求,我们也做了扩频的 146-174MHz
UHF 350-370MHz 370-390MHz 400-420MHz(400-
430MHz) 450-470MHz(440-
470MHz)
2019/9/12
无线电通信频段特征
传播；环绕着地球的大气会衰减和折射无线电信号,就像它衰减和折射光一样. 通常的规则是: 频率越低.衰减损失越小. 传播的方式有: 地波传播(300KHz以下的无线电波); 天波传播(300KHz30MHz范围的无线电波,通过电离层的反射和折射进行传播);视线传播 (30MHz-900MHz 最适合无线对讲机通信) 噪声：电磁噪声干扰来自机器和发动机, 因为噪声信号的频率较低,因此,低频信号对噪声较敏感. 传送距离：在农村和郊区VHF的传输距离最大;在市区UHF的传送距离最大.
18
二、对讲机的工作原理和功能介绍
两音信令
2-Tone：由两个音频信号构成，即：A Tone + B Tone，先发A Tone一段时间，然后间隔一段时间，再发B Tone一段时间。
注意与DTMF不同，DTMF是两个频率叠加后同时发出，Two-Tone是两个频率一前一后发出。
2TONE信令是由两种频率组成，具体的频率组合、发码时长、码间间隔可任意编程设定。
写频：使用电脑写频软件设置对讲机的工作参数。
2019/9/12
15
二、对讲机的工作原理和功能介绍
有线复制：把一台对讲机的工作参数通过复制线复制到另外一台对讲机上。
其它：照明、锁键、消除噪声信道、巡逻登记等。
2019/9/12
16
二、对讲机的工作原理和功能介绍
信令
定义:是通信单元之间相互传送的地址信息、管理信息以及其它交换信息。它是移动通信系统内实现自动控制功能的关键。

对讲机电路原理分析：看不懂电路图不是合格的HAM

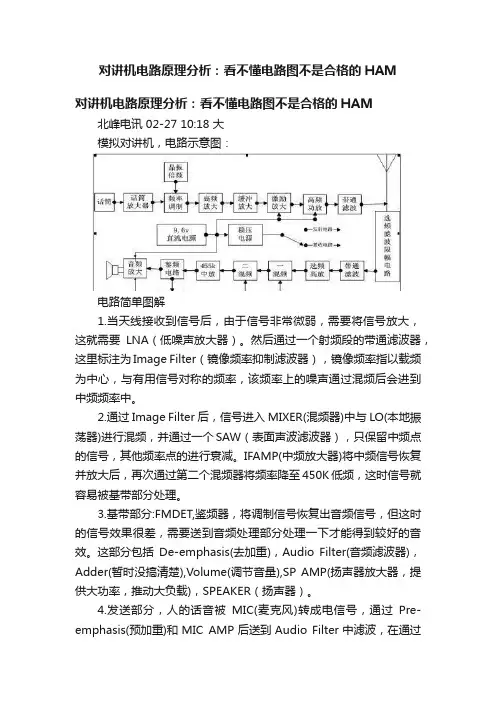

对讲机电路原理分析：看不懂电路图不是合格的HAM对讲机电路原理分析：看不懂电路图不是合格的HAM 北峰电讯 02-27 10:18 大模拟对讲机，电路示意图：电路简单图解1.当天线接收到信号后，由于信号非常微弱，需要将信号放大，这就需要LNA（低噪声放大器）。
