手台 对讲机 改中继 简单电路

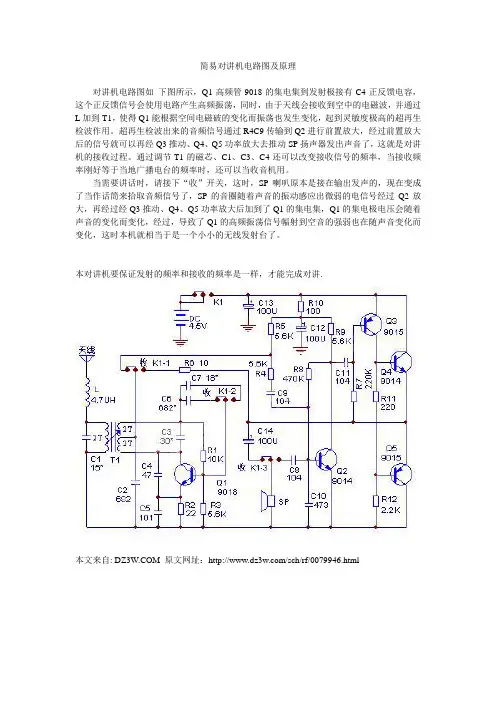

简易对讲机电路图及原理
对讲机电路图如下图所示，Q1高频管9018的集电集到发射极接有C4正反馈电容，这个正反馈信号会使用电路产生高频振荡，同时，由于天线会接收到空中的电磁波，并通过L加到T1，使得Q1能根据空间电磁破的变化而振荡也发生变化，起到灵敏度极高的超再生检波作用。

超再生检波出来的音频信号通过R4C9传输到Q2进行前置放大，经过前置放大后的信号就可以再经Q3推动、Q4、Q5功率放大去推动SP扬声器发出声音了，这就是对讲机的接收过程。

通过调节T1的磁芯、C1、C3、C4还可以改变接收信号的频率，当接收频率刚好等于当地广播电台的频率时，还可以当收音机用。

当需要讲话时，请接下“收”开关，这时，SP喇叭原本是接在输出发声的，现在变成了当作话筒来拾取音频信号了，SP的音圈随着声音的振动感应出微弱的电信号经过Q2放大，再经过经Q3推动、Q4、Q5功率放大后加到了Q1的集电集，Q1的集电极电压会随着声音的变化而变化，经过，导致了Q1的高频振荡信号幅射到空音的强弱也在随声音变化而变化，这时本机就相当于是一个小小的无线发射台了。

本对讲机要保证发射的频率和接收的频率是一样，才能完成对讲.
本文来自: 原文网址：/sch/rf/0079946.html。

模拟对讲机中继台原理
对讲机中继台是对讲机系统中非常重要的组成部分，它可以帮助信号传输距离更远，覆盖更广，保证通讯的稳定性和可靠性。

下面我们来模拟一下对讲机中继台的工作原理。

对讲机中继台通常位于一个相对较高的位置，比如山顶、高楼等，这样可以有效地提高信号的覆盖范围。

中继台接收到来自对讲机的信号后，会将这个信号转发出去，使其能够覆盖更远的距离。

这个过程类似于我们平时说话时候的中继，把信息传递给别人。

对讲机中继台还会对信号进行放大和处理，以确保信号的质量。

当信号传输距离较远时，会受到一些干扰，信号质量可能会下降，这时中继台就会发挥作用，帮助信号恢复原本的清晰度。

在实际应用中，对讲机中继台还可以设置不同的频率，以便同时支持多个对讲机频道的通信。

这样可以有效地避免不同频道之间的干扰，提高通讯效率。

对讲机中继台还可以与其他中继台进行连接，形成一个覆盖范围更广的网络。

这样就可以实现更远距离的通讯，比如在山区、海域等环境中也可以保持良好的通讯联系。

总的来说，对讲机中继台在对讲机系统中起着非常重要的作用，它可以帮助信号传输更远、更广，保证通讯的稳定性和可靠性。

通过模拟对讲机中继台的工作原理，我们可以更好地理解其在对讲机系
统中的作用，为我们的通讯提供更好的保障。

自制中继的想法已经很久了，正好朋友有两台不用的MOTO GP88S手台，考虑用88S自制个中继学习一下。

使用88S手台基于两个想法，1、88S 量大，而且又是全U段机。

2、对MOTO的手台还是很信任的。

之前朋友的P200，GP88S，A8等MOTO手台还是给我留下了很深刻的印象。

所以还是选择GP88S来做这次测试。

有了上述想法以后，我就开始动手上网寻找相关资料。

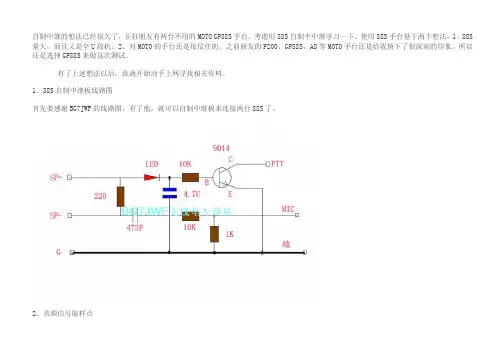

1、88S自制中继板线路图
首先要感谢BG7JWF的线路图，有了他，就可以自制中继板来连接两台88S了。

2、音频信号取样点
88S从喇叭或耳机哪里是取不到完整的音频信号的，因为88s的音频功放电路，采用的是TDA8547桥接，2根喇叭线之间的信号是完整的，其中的任意一根与接地端（GND）之间的信号，都是不完整的；
从音量电位器那里，也是取不到音频信号的，88s的音量电位器，是给音频处理电路提供电压信号的，所以根本就没有音频信号；
从音频功放的输入端取信号，就OK
另一种连接方法“从喇叭输出，话筒输入没问题，只是调整串联、并联的两个电阻阻值。

”（提供技术的HAM，试过多种手台，但没试过88s）也不知道好不好用。

先记下来吧。

到时候一并测试。

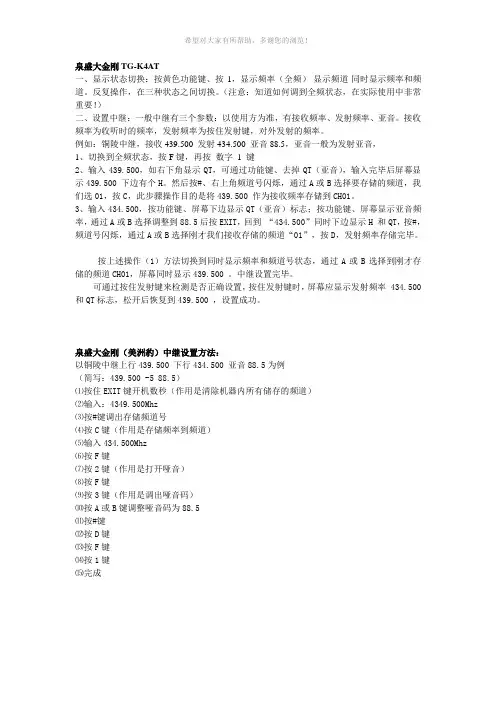

泉盛大金刚TG-K4AT一、显示状态切换：按黄色功能键、按1，显示频率（全频）-显示频道-同时显示频率和频道。

反复操作，在三种状态之间切换。

（注意：知道如何调到全频状态，在实际使用中非常重要！）二、设置中继：一般中继有三个参数：以使用方为准，有接收频率、发射频率、亚音。

接收频率为收听时的频率，发射频率为按住发射键，对外发射的频率。

例如：铜陵中继，接收439.500 发射434.500 亚音88.5，亚音一般为发射亚音，1、切换到全频状态，按F键，再按数字1 键2、输入439.500，如右下角显示QT，可通过功能键、去掉QT（亚音），输入完毕后屏幕显示439.500 下边有个H。

然后按#、右上角频道号闪烁，通过A或B选择要存储的频道，我们选01，按C，此步骤操作目的是将439.500 作为接收频率存储到CH01。

3、输入434.500，按功能键、屏幕下边显示QT（亚音）标志；按功能键、屏幕显示亚音频率，通过A或B选择调整到88.5后按EXIT，回到“434.500”同时下边显示H 和QT，按#，频道号闪烁，通过A或B选择刚才我们接收存储的频道“01”，按D，发射频率存储完毕。

按上述操作（1）方法切换到同时显示频率和频道号状态，通过A或B选择到刚才存储的频道CH01，屏幕同时显示439.500 。

中继设置完毕。

可通过按住发射键来检测是否正确设置，按住发射键时，屏幕应显示发射频率 434.500和QT标志，松开后恢复到439.500 ，设置成功。

泉盛大金刚（美洲豹）中继设置方法：以铜陵中继上行439.500 下行434.500 亚音88.5为例（简写：439.500 -5 88.5）⑴按住EXIT键开机数秒（作用是清除机器内所有储存的频道）⑵输入：4349.500Mhz⑶按#键调出存储频道号⑷按C键（作用是存储频率到频道）⑸输入434.500Mhz⑹按F键⑺按2键（作用是打开哑音）⑻按F键⑼按3键（作用是调出哑音码）⑽按A或B键调整哑音码为88.5⑾按#键⑿按D键⒀按F键⒁按1键⒂完成泉盛TG-6A设置中继方法：以铜陵中继上行439.500 下行434.500 亚音88.5为例（简写：439.500 -5 88.5）⑴按VFO进入频率工作状态⑵按#键，待输入状态⑶输入439.500⑷按MENU，通过▲▼选6⑸按MENU，通过▲▼选-⑹按MENU，确认⑺按MENU，通过▲▼选7⑻按MENU，确认，调整到05.000⑼按MENU⑽按EXIT,退出编辑⑾按F+MR 调出存储频道号⑿按MR 确认⒀完成铜陵本地中继TL-HAM ----------439.500 -5 88.5(收439.500，发434.500 ，亚音88.5)YAESU 3R设置方法(一)1.调整到439.5002.长按TXPO选择菜单3.选择68菜单，选择差频-4.选择69号菜单，选择55.选择79菜单，选择亚音是TONE6.选择86号菜单，选择88.5亚音7.长按F键出现频道后，选择合适的储存频道(二)1，调整到439.5002：长按F键到频道数出来就放，选择合适的频道，3：在规定时间再按F键，保存。

对讲机改装中转台我想谈谈无线电爱好者们现在关注的一个通讯辅助工具—中继台！在这之前，我想说，为什么现在越来越多的HAM？日新月异的现在，我们生活在建筑盒子里。

对外界，对外面的行走的人们，依然有着浓烈的兴趣。

想要去了解，去探索。

人为群居动物，即使盒子里的生活多舒适，依然挡不住要去和盒子外的人或另一个盒子里的人沟通，相惜。

我们如此被生活，被工作长时间的困在一个盒子里，所以，我们需要释放！每一个火腿，他手里的对讲机，都不低于两台。

他们对于机子本身功能，质量，功率等各个方面的要求不低于专业的技术员。

但同时，想要结交更多的一样的兴趣的人，就必须走出去或是增大对讲机的功率。

对讲机受到多方面的限制，功率最大只能达到10w。

很多单位会使用中继台来进行延伸距离，是通话距离达到更远。

虽然火腿们也可以选择中继台来延伸通话。

但是，我总结了几点：1 车台改装中继台成本高（一般都要几千块）2 高功率，高辐射，不环保3 需要向无线管理局申请（否则被抓可不是闹着玩的，大功率容易被查）4容易造成资源浪费。

它整体适用于较大环境的使用。

对讲机改装中转这项技术目前来看，并不是那么的完善。

火腿们想用对讲机改装，除了要有两台以上的对讲机，还需具备一定的技术知识。

对讲机改装的中转台需要两台对讲机、双工器、电源等。

这些是最基本的改装材料。

还得去选择配套天线，选取效果最好的天线。

哦，对了，要进行改装的对讲机性能要稳定。

改装好的对讲机有着怎么样的优势呢：1 改装的成本较低（一千多点就可以搞定）2小功率，低辐射，环保安全3 安装使用，不容易被查。

4移动方便，火腿们要在户外活动，可安装在车上，由车上供电。

5傻瓜式使用，设置频差后，即可使用。

不管对讲机改装，还是车台改装，它们使用的不同环境，它们有着自己的优势。

无法取代对方。

所有的无线电爱好者，都有着自己的看法与判断。

而对讲机改装的中转台在未来，它一定能掌握住自己的市场领域。

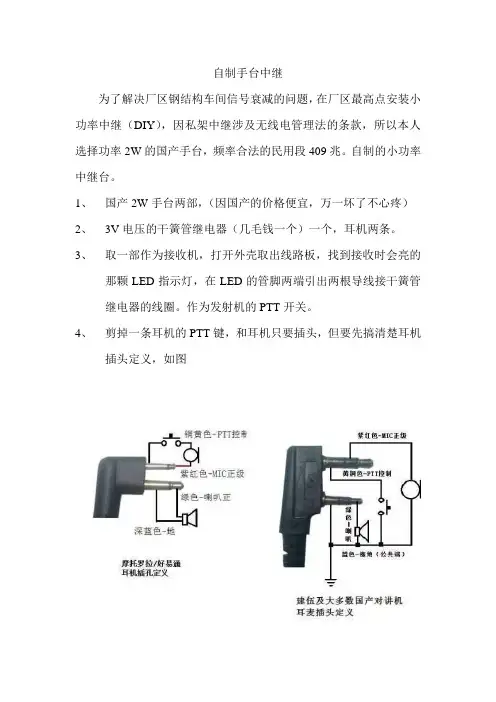

自制手台中继
为了解决厂区钢结构车间信号衰减的问题，在厂区最高点安装小功率中继（DIY），因私架中继涉及无线电管理法的条款，所以本人选择功率2W的国产手台，频率合法的民用段409兆。

自制的小功率中继台。

1、国产2W手台两部，（因国产的价格便宜，万一坏了不心疼）
2、3V电压的干簧管继电器（几毛钱一个）一个，耳机两条。

3、取一部作为接收机，打开外壳取出线路板，找到接收时会亮的
那颗LED指示灯，在LED的管脚两端引出两根导线接干簧管继电器的线圈。

作为发射机的PTT开关。

4、剪掉一条耳机的PTT键，和耳机只要插头，但要先搞清楚耳机
插头定义，如图
5、接收机的耳机上的音频输出线接发射机的MIC，地线公用，干
簧管继电器的开关节点接发射机的PTT，两台手台共用接地。

6、再做个盒子，一个中继就完成了，主要制作时没有拍照，所以
无图，只要稍有写电路知识的应该不难看懂。

7、介绍一下这个小型中继的工作状态吧。

当接收机收到信号时，接收指示灯（LED）点亮，可以给干簧管提供3v的电压来驱动继电器动作。

一般3.7V的锂电手台led 是提供不了3V电压的，可以从led前侧有颗分压电阻那里取电接收时会接通发射机的PTT，音频会通过发射机的MIC转发出去，如果出现接收有杂音，适当的关小接收机的音量直到正常为止。

利用车台改造数字中继台的方法1.整机框架图1 整机框架2.车台内部信号（以摩托罗拉的GM338为例）2.1.发送部分改装将HR_M500的Mod1接到待改装发射车台的晶振压控管脚（即图3中的MOD1处）；Mod2接到待改装发射车台的VCO（即图2中的MOD2处，C4325 4.7uF，正极输入端焊盘需断开,然后再将Mod2的信号加入到C4325的正极输入端）；将HR_M500控制口的pin9（见图4）接至待改装发射车台控制口的pin3（见图5）。

2.2.接收部分改装将待改装接收车台的455kHz中频信号（即图3中的RxIF）接至HR_M500的中频信号输入管脚（即RxIF）。

图2 车台PCB1PIN9 PTT控制图4 HR_M500模块控制口图5 待改装发射车台控制口3.调试连接方式采用宏睿提供的HR_M500配套控制接口线，连接到PC的USB接口，利用上位机调试软件，对于发送和接收信号进行控制和测试，保存参数，从而实现设备改造。

a)打开HR_M500调试系统软件，点击“通信设置”，进入如图6所示界面；b)选择相应的串口号后，点击“连接”按键，这样，可以将PC通过串口与HR_M500模块相连；图6 通信设置界面c)点击“参数设置”，进入参数设置界面，如图7所示；d)点击“设备读取”按键，将原有HR_M500的参数读出；e)选择“测试模式”，根据所需的射频控制信号有效电平（即PTT是高电平有效还是低电平有效），选择射频控制信号是“高电平有效”还是“低电平有效”；f)将接收配置成“中频模式”，中频频率根据车台的二中频频率进行设置，一般为450kHz或者455kHz，选择“接收I/Q是否交换”为“否”；g)将射频发送模式设置为“两点调制模式”，选择“发送I/Q是否交换”为“否”；h)点“参数写入”按键，将HR_M500配置为调测模式，这样就可以进行收发的调测。

图7 参数设置界面4.发送调试方法将发送车台射频输出信号连接至综测仪的“RF IN/OUT”口后，可进行发送相关调试，其步骤如下：a)点击“性能测试”按键，进入参数配置界面，如图8所示；图8 发送调试界面b)在“发送测试”栏中，选择“+3+3-3-3”序列，点击“开始发送”按键；c)调节“Q路偏置”，并点击“配置”按键，使载波频偏为0，如图9所示；d)选择“+3+3”序列，点击“开始发送”按键，调节“Q路幅度”大小，使发送频率偏差为1.944kHz，如图10所示，则可直接进行步骤f）；e)若此时综测仪显示的发送频率偏差为负值，则回到“参数配置”页面，选择“发送I/Q是否交换”为“是”，并点击“参数写入”按键，然后进入重复步骤b)、d)，调节使发送“+3+3-3-3”序列的载波频偏为0，发送“+3+3”序列的发射频率偏差为1944Hz；图10 发送“+3+3”序列时发送信号的载波频偏f)选择“+3+3-3-3”序列，点击“开始发送”按键，调节“I路幅度”大小，使发送信号的调制频偏为2.749kHz，如图11所示，若有条件，可采用3920或R8000观测FSK Error，调节“I路幅度”大小，使FSK Error最小。

泉盛大金刚TG-K4AT一、显示状态切换：按黄色功能键、按1，显示频率（全频）-显示频道-同时显示频率和频道。

反复操作，在三种状态之间切换。

（注意：知道如何调到全频状态，在实际使用中非常重要！）二、设置中继：一般中继有三个参数：以使用方为准，有接收频率、发射频率、亚音。

接收频率为收听时的频率，发射频率为按住发射键，对外发射的频率。

例如：铜陵中继，接收439.500 发射434.500 亚音88.5，亚音一般为发射亚音，1、切换到全频状态，按F键，再按数字1 键2、输入439.500，如右下角显示QT，可通过功能键、去掉QT（亚音），输入完毕后屏幕显示439.500 下边有个H。

然后按#、右上角频道号闪烁，通过A或B选择要存储的频道，我们选01，按C，此步骤操作目的是将439.500 作为接收频率存储到CH01。

3、输入434.500，按功能键、屏幕下边显示QT（亚音）标志；按功能键、屏幕显示亚音频率，通过A或B选择调整到88.5后按EXIT，回到“434.500”同时下边显示H 和QT，按#，频道号闪烁，通过A或B选择刚才我们接收存储的频道“01”，按D，发射频率存储完毕。

按上述操作（1）方法切换到同时显示频率和频道号状态，通过A或B选择到刚才存储的频道CH01，屏幕同时显示439.500 。

中继设置完毕。

可通过按住发射键来检测是否正确设置，按住发射键时，屏幕应显示发射频率 434.500和QT标志，松开后恢复到439.500 ，设置成功。

泉盛大金刚（美洲豹）中继设置方法：以铜陵中继上行439.500 下行434.500 亚音88.5为例（简写：439.500 -5 88.5）⑴按住EXIT键开机数秒（作用是清除机器内所有储存的频道）⑵输入：4349.500Mhz⑶按#键调出存储频道号⑷按C键（作用是存储频率到频道）⑸输入434.500Mhz⑹按F键⑺按2键（作用是打开哑音）⑻按F键⑼按3键（作用是调出哑音码）⑽按A或B键调整哑音码为88.5⑾按#键⑿按D键⒀按F键⒁按1键⒂完成泉盛TG-6A设置中继方法：以铜陵中继上行439.500 下行434.500 亚音88.5为例（简写：439.500 -5 88.5）⑴按VFO进入频率工作状态⑵按#键，待输入状态⑶输入439.500⑷按MENU，通过▲▼选6⑸按MENU，通过▲▼选-⑹按MENU，确认⑺按MENU，通过▲▼选7⑻按MENU，确认，调整到05.000⑼按MENU⑽按EXIT,退出编辑⑾按F+MR 调出存储频道号⑿按MR 确认⒀完成铜陵本地中继TL-HAM ----------439.500 -5 88.5(收439.500，发434.500 ，亚音88.5)YAESU 3R设置方法(一)1.调整到439.5002.长按TXPO选择菜单3.选择68菜单，选择差频-4.选择69号菜单，选择55.选择79菜单，选择亚音是TONE6.选择86号菜单，选择88.5亚音7.长按F键出现频道后，选择合适的储存频道(二)1，调整到439.5002：长按F键到频道数出来就放，选择合适的频道，3：在规定时间再按F键，保存。

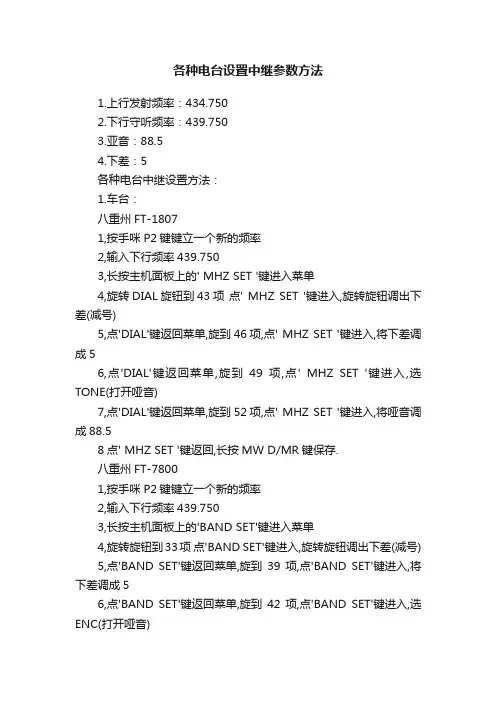

各种电台设置中继参数方法1.上行发射频率：434.7502.下行守听频率：439.7503.亚音：88.54.下差：5各种电台中继设置方法：1.车台：八重州FT-18071,按手咪P2键键立一个新的频率2,输入下行频率439.7503,长按主机面板上的' MHZ SET '键进入菜单4,旋转DIAL旋钮到43项点' MHZ SET '键进入,旋转旋钮调出下差(减号)5,点'DIAL'键返回菜单,旋到46项,点' MHZ SET '键进入,将下差调成56,点'DIAL'键返回菜单,旋到49项,点' MHZ SET '键进入,选TONE(打开哑音)7,点'DIAL'键返回菜单,旋到52项,点' MHZ SET '键进入,将哑音调成88.58点' MHZ SET '键返回,长按MW D/MR键保存.八重州FT-78001,按手咪P2键键立一个新的频率2,输入下行频率439.7503,长按主机面板上的'BAND SET'键进入菜单4,旋转旋钮到33项点'BAND SET'键进入,旋转旋钮调出下差(减号) 5,点'BAND SET'键返回菜单,旋到39项,点'BAND SET'键进入,将下差调成56,点'BAND SET'键返回菜单,旋到42项,点'BAND SET'键进入,选ENC(打开哑音)7,点'BAND SET'键返回菜单,旋到44项,点'BAND SET'键进入,将哑音调成88.58点'BAND SET'键返回,长按手咪P2键保存.八重州FT-88001,按手咪P2键键立一个新的频率2,输入下行频率439.7503,长按主机面板上的'SET'键进入菜单4,旋转旋钮到33项点'DIAL'键进入,旋转旋钮调出下差(减号)5,点' SET'键返回菜单,旋到36项,点'DIAL'键进入,将下差调成56,点' SET'键返回菜单,旋到41项,点'DIAL'键进入,选ENC(打开哑音)7,点' SET'键返回菜单,旋到40项,点'DIAL'键进入,将哑音调成88.5 8点' SET'键返回,长按手咪P2键保存.八重州FT-89001,按手咪P2键键立一个新的频率2,输入下行频率439.7503,长按主机面板上的'SET'键进入菜单4,旋转旋钮到33项点'DIAL'键进入,旋转旋钮调出下差(减号)5,点' SET'键返回菜单,旋到36项,点'DIAL'键进入,将下差调成56,点' SET'键返回菜单,旋到40项,点'DIAL'键进入,选ENC(打开哑音)7,点' SET'键返回菜单,旋到39项,点'DIAL'键进入,将哑音调成88.5 8点' SET'键返回,长按手咪P2键保存.艾可慕IC-2720①打开电源，按住[PWR]1秒钟开机。

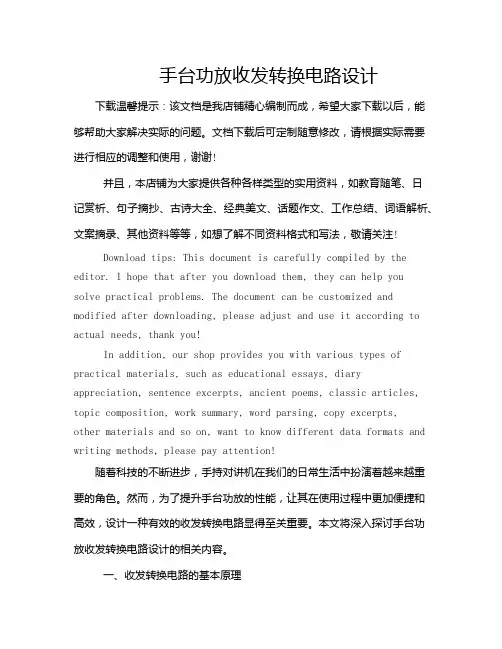

手台功放收发转换电路设计下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!随着科技的不断进步，手持对讲机在我们的日常生活中扮演着越来越重要的角色。

说明: 本中继(差转)控制器的原理图是参照成都<电子报>1998年合订本的下册第282页; 一文里的原理图经过最大限度简化后绘成的, 此控制器经使用到现在感觉不错, 所以贴出来供大家参考:
一: 各元器件参数说明:
R1=510欧* R2=8.2K* R3=本人未用 R4=10-30欧(1/2W) R5=82K* R6=2.2K
C1=本人未用 C2=1-2.2Uf 电解电容
D1=手持机或车载台上的TX(发射)指示灯(红色LED)
D2=手持机或车载台上的RX(接收)指示灯(绿色LED)
D3=控制器工作状态指示(红色LED)
Q=普通NPN型三极管(型号不限)
IC=光耦合(我用的是拆机件,型号是0C34,OC34?)
二: 控制器的说明: 带*的元件需要调整此电路的元件参数是C520手持机与IC28A车载台配接时的参数, 如用在其它机型上, 有些元件可能要作适当调整
三: 调试说明:
1. 在R1电阻处接入电流表, 当IC(光耦合)导通时调整电阻(R1)使电流表的读数在10-15mA之间即可
2. 在三极管的基极(b)上接入电流表, 当三极管导通时调整电阻(R2)使电流表的读数在0.2-0. 5mA之间即可
3. 其它的请看成都<电子报>1998年合订本的下册第282页里的介绍。

手台对讲机改中继简单电路
【改造】废弃手台改中继简单电路
手头有两个摩托罗拉GP300手台，403-423频段，电池早就报废了，一直仍在垃圾堆里。

今天拿出来，根据网上的设想和经验组成了一个差频中继
因为是测试，所以线路保留的比较长，排列也不是很规范。

经过测试是成功的。

可以用于两个相对较远的中继之间做链路使用。

电路的实现非常简单，从接收机引出3根线：SPK（喇叭）一根，GND（地线）一根还有BSY（静噪电压）一根。

发射机也引出3根线：MIC（麦克风）一根，GND（地线）一根（这一根引不引关系不大，因为连接以后两个手台是共地的），PTT（发射）一根。

其实就是利用手台接到信号静噪电压产生电压（高电平），通过一个1K电阻限流接光电耦合器1脚，让光电耦合器工作。

组成一个电子开关来控制发射机的PTT。

供电部分采用两个7808得到7.7-8V电压给两个手台供电。

从接收机喇叭引出来的线通过一个1UF无极性电容送给发射机的MIC。

基本电路图，电源部分。

手台线路板上的接线位置。

控制电路和语音传递电路。

做两套控制电路，来回连接能做成双向中继。

就可以用来做链路使用。

电台初学者中继设置（例：欧讯KG-UV8D宝峰对讲机）电台初学者中继设置(例：欧讯KG-UV8D 宝峰对讲机)举例某地某中继参数：接收频率：430.18500发射频率：420.18500亚音频率：88.5频差方向：—频差频率：101、按“A/B”频率选择键选择双频段中哪个位置的频率作为当前通话频率，再按“VFO/MR”选择频率模式（总共有频率模式和信道模式两种，但信道模式又有两种形式，一个是显示频率，另一个是显示信道编号，不同对讲机会有不同的形式）输入接收频率（就是别人说话，你听的到，也就是待机时的频率）。

例：430.18500；2、按“MENU”进入功能选择，按“上“或”下”箭头键选择“步进频率01”（宝峰STEP 01）；3、按“MENU”进入，按“上”或“下”箭头键选择“5K 01”后按“MENU”确认，并自动返回“功能选择”目录；4、按“上”或“下”箭头键选择“接收模拟亚音15”，按“MENU”进入后按“上”或“下”箭头键选择相对应的亚音频率88.5，而后按“MENU”确认，并自动返回“功能选择”目录；（宝峰R-CTCS 11）例：88.55、按“上”或“下”箭头键选择“发射模拟亚音16”，按“MENU”进入后按“上”或“下”箭头键选择相对应的亚音频率88.5，而后按“MENU”确认，并自动返回“功能选择”目录；（宝峰T-CTCS 13）例：88.56、按“上”或“下”箭头键选择“频差选择23”，按“MENU”进入后按数字键直接输入频差数值（或按“MENU”进入后按“上”或“下”箭头键直至出现相对应的频差数值），而后按“MENU”确认，并自动返回“功能选择”目录；（宝峰OFFSET 26）例：010000007、按“上”或“下”箭头键选择“频差方向24”，按“MENU”进入后按“上”或“下”箭头键选择“+”或“-”，而后按“MENU”确认，并自动返回“功能选择”目录；（宝峰S-FTD 25）例：- 以上基本设置完成，为了今后方便应用，可以把此频率存入频道，今后按“VFO/MR”键选择频道后按“上”或“下”箭头键选择此频率频道即可，即便在频率。

傻瓜中继盒实现手持台成为中继台通讯方案1.方案概述傻瓜中继盒是一种小型便携设备，内部集成了无线通信模块和功率放大器。

它可以通过与手持台进行无线连接，接收来自手持台的信号，并将其中继发送到其他接收设备。

通过傻瓜中继盒，手持台的通信范围可以扩大数倍，信号强度也能得到显著提升。

2.设备连接与设置在实际应用中，傻瓜中继盒通常与手持台通过专用的连接线进行连接。

连接时，需要确保连接线的正确性和稳定性，以保证通信信号的质量。

一旦连接成功，手持台就可以通过傻瓜中继盒来实现信号的中继。

在使用傻瓜中继盒之前，需要对其进行一些基本设置。

用户可以根据实际需求，调整傻瓜中继盒的工作频率和功率等参数。

这些参数的设置能够影响到中继信号的传输距离和质量。

合理的参数设置可以使得中继信号达到最佳效果。

3.中继信号传输一旦傻瓜中继盒连接并设置完成，手持台就可以直接进行通信。

当手持台发出信号时，傻瓜中继盒会将信号接收并经过处理，然后再进行中继传输。

中继传输的原理是傻瓜中继盒通过自身的无线通信模块将信号发送到目标设备，包括其他手持台、基站或者其他接收设备。

这样一来，无法直接通信的两个设备之间就可以通过傻瓜中继盒实现间接通信。

4.优势与应用4.1扩大通信范围：傻瓜中继盒能够将手持台的通信信号中继发送，从而扩大了通信的范围。

在无法直接通信的远距离场景下，只需增加一个傻瓜中继盒，即可使得通信设备之间沟通无碍。

4.2提高信号质量：由于傻瓜中继盒内部集成了功率放大器，通过它中继后的信号会比原始信号更强，从而提高了信号的质量和可靠性。

在信号弱的或者有干扰的环境下，使用傻瓜中继盒可以有效提升通信效果。

4.3便携性强：傻瓜中继盒体积小巧，重量轻，便于携带。

用户可以将其随身携带，便于在需要扩大通信范围时进行使用。

傻瓜中继盒的应用场景非常广泛。

例如，公安、消防、抢险救援等行业需要在应对突发事件时进行联动通信，但通信设备之间的距离可能很远，这时可以使用傻瓜中继盒进行中继通信。

健伍手持对讲机录音中继控制器DIY
周炳峻; 刘峰; 刘立明
【期刊名称】《《家庭电子》》
【年(卷),期】2005(000)12X
【摘要】业余搭建无发对讲机中继．一般至少需要一台接收机和一台发射机，再加上双工器以及收发天线、连接馈线、供电电源等，不但原材料数量多，而且设备安装繁琐，指标调整困难，即便采用成品中继，也不免显得粗大笨重，固定工作倒没有什么，一旦需要移动位置既费时又费力。

可现实生活中往往又离不开这样移动的临时中继台，譬如发生洪水、地震、飓风等自然灾害，或者出现森林大火、高山雪崩、毒气泄漏、建筑坍塌等重大伤亡事故，如果日常的基础通信设施遭到破坏陷入瘫痪，为应对现场错综复杂的混乱局面．彼此协调统一行动，共同抵抗灾害挽救事故．尽最大可能保障人民群众的生命与财产安全，此时利用便携式移动中继快速建立应急通信就成了首要任务。

本文介绍一款录音中继控制器，配合平常使用的健伍手持对讲机，就能构成了一台小巧的录音中继，只要将它安放到四周开阔远近适中的制高点，与其它对讲机一起就可马上组成一个高效的远距离通信网络，关键时刻发挥出难以匹敌的作用。

【总页数】1页(P36)
【作者】周炳峻; 刘峰; 刘立明
【作者单位】河北
【正文语种】中文
【中图分类】TN924.3
【相关文献】
1.仅用一台车载对讲机的录音中继 [J], 刘峰;周炳峻;赵艳军
2.健伍手持对讲机录音中继控制器DIY [J], 周炳峻;刘峰;刘立明
3.建伍手持对讲机的选择、使用与维护 [J], 天波公司
4.健伍FTH—7005手持对讲机的使用技巧 [J], 赵振强
5.谈健伍TK208VHF对讲机功能参数及信道频率的设置方法 [J], 赵振强
因版权原因，仅展示原文概要，查看原文内容请购买。

傻瓜中继盒实现手持台成为中继台通讯方案一、概述目前市场上所使用的手持对讲机基本使用的率在400-470MHZ，功率大多为5W，此款对讲机在开阔地通话距离可达到5-8公里，而在楼群密集的都市，距离却只有短短的1-2公里，圣职只有几百米！为了实现远距离通讯常规方法为增加中继台，也称为中转台，而正规厂家的中继台价格高昂！低则三到五千！高则万元以上！让普通使用者遥不可及！特别是对一些无线电发烧友来说，更是望尘莫及！本人经过琢磨推敲，研究制作出制造中继台用的“傻瓜型中继台盒”！此中继盒操作简单，无需电源！无需改动原对讲机任何部分，只要取两只手持对讲机，利用两只手持对讲机耳麦插孔通过此中继盒即可组成一个很实用的小中继台！本中继盒默认接口为“建伍接口”，及国产大部分对讲机接口！本中继盒可做成单向/双向/双频上-下行中继！客户有特殊需求请联系。

二、工作方式：1、异频上下行差转发（及常规中继台），A机器作为信号上行接收机，B 机器作为信号下行发射机。

已达到中继目的。

2、双向转发，A机器接收机时，B机器发射。

B机器接收时，A机器发射。

达到双向转发功能。

3、本中继盒为音频触发方式，在使用时应把作为接收信号的对讲机音量调到最大！三、中继台天线安装注意事项：1、无双工器：两只手持台连接成中继台后，如无双工器，两个手台应分别使用两根天线！两天线应垂直架设！而且两者之间尽量拉开距离！最少不低于5米！（两个对讲机天线切忌平行架设！）2、有双工器：购买相应频率/功率双工器，用“对接头”把两个手持台天线输出端分别对接到双工器发射与接收端，设置好手持台相对应的频率（频率应与双工器一致）。

有双工器情况下，中继台只要需要连接一根天线！而且架设天线时也无特殊讲究！只要尽量高就行！3、建议尽量使用双工器，因为有双工器的中继台架设天线时无特别要求！只要高度足够即可。

注意：1、本中继盒发货时默认为单向转发模式（常规中继台模式）！A机器接收信号，B机器发射信号。

对讲机中继设置灵通6100plus使用中继详细设置步骤（目前市场流行的国产手台）1. 设置接收频率：按下“V/M” 键，选择频率显示模式，输入接收频率***.***。

2. 设置差频：重复按下F，5键，选下差“—”（发射频率低于接收频率）。

3. 设置差频频率：按下F，9键，进入16菜单(OFFSET)。

按下F键，输入08.100。

再按下F键保存。

4. 保存为记忆频道：按下F，9键，001闪烁，按V/M键保存5 测试检查。

待机接收时显示发射时显示***.***，发射时显示***.***即宣告成功。

注意事项：设定完成后，按“V/M”键，进入频率显示模式，去掉相应差频（F，5）和亚音（F，6）。

增加哑音设置:比如以淮南业余中继的频点是：下行439.450 上行434.450 哑音88.5 为例第一步，打开6100PLUS，这时候机器应该在VFO模式下，怎么确认是在VFO模式下呢，大家注意看一下屏幕的左上角，应该是空的才对。

如果有001 002 等字样，说明是在频道模式下，只要按一下左下角的 V/M 这个键，让左上角的数字消失，就可以了。

第二步，输入淮南中继的下行频率：439.450，在键盘上直接按4、3、9、4、5、0这几个键就可以了，输入完成后就是下面的样子了。

第三步，设置频差方向，杭州中继的上行频率是434.4500比下行频率439.850 减少了5，所以我们设置频差应该设置- 下差，按“F”+5键选上差还是下差，反复按“F”+5键即可依次实现“—”“+”和不选，在这里我们选下差就可以了，设置好后如下图，屏幕上部多了一个“—”，就可以了。

第四步，设置频差值，按“F”+9键进入菜单，按上下箭头到16选项“OFFSET”，再按“F”键进入修改模式，按键盘0、5、0、0、0，这几个键，即输入了差频值5 ，按[F]键确认，再按除侧面的两个小键以外的任一键退出，至此上下行频率已经设好，这样差频频率就设置完成了。
