30.275MHz 调频无线对讲机原理、制作与调试一、主要技术指标：1．频率：30.275MHz2．调制方式：调频3 频偏：5KHz5．通信方式：同频单工6．电源电压：9.6V 10%(镍镉充电电池8节，负极接地。
有些机型是6节)7．消耗电流：静噪守候：10mA以下接收：150mA以下近程发射：远程发射：0.7A以下8．载频输出功率：2w9．接收灵敏度：1.0uV以下(信噪比12dB以上)1 0．静噪灵敏度：0.5uV11．中频频率：455 KHz12．音频不失真功率：大于200 nlw1 3．体积：125 x 55 x 30 mm14．重量：二、工作原理整机由接收和发射两部分组成，两部分除天线和阻抗匹配电路外，其它电路都是相互独立的。
1、接收机由天线接收到的高频无线电信号经L1，L2，c1，c2，c4组成的低通滤波器滤除频带以外的干扰信号，经c6送至D1，D2和L3组成选频电路，这个选频电路谐振频率为30.275MHz，选出对讲机发来的载频信号，而滤除其它干扰电波．经c7送到N1和N2组成的联级高频信号放大电路进行高频放大，这种联级高频信号放大电路具有增益高，工作稳定，无须使用中和电容等优点，N1组成共射电路，N2接成共基电路，共射电路具有增益高的优点，而共基电路具有工作稳定的特点，经N1，N2放大后的高频信号由L4，c9，T1，c12组成双调谐回路再次选频后经c16送入ICl(MC3361)的16脚内部混频级进行混频．N3和CRY1，L5等元件组成本机振荡器，L5和相应的回路电容谐振于10.243MHz的三次谐波上，即10.24333x3=30.730MHz，它比发射频率30.275MHz(10.0917的三倍频，即10.0917MHzx3=30.275MHz)高出一个中频455kHz(即30.730—30.275=0.455MHz)，本振信号也送到Icl的第1脚，在Icl内部进行混频。
Ic1(Mc3361)是窄带调频接收专用集成电路，其内部包含振荡器，混频器，高增益的限幅中频放大器，鉴频器和有源滤波器，静噪触发电路及音频放大电路。
TRA08型调频收音机，对讲机基本功能如下：（1）按下FM键，调频收音机功能，接收调频电台。
（2）复位FM键，对讲机功能，共有4个频率，分别为F1,F2,F3,F4，可通过面板上的按键选择。

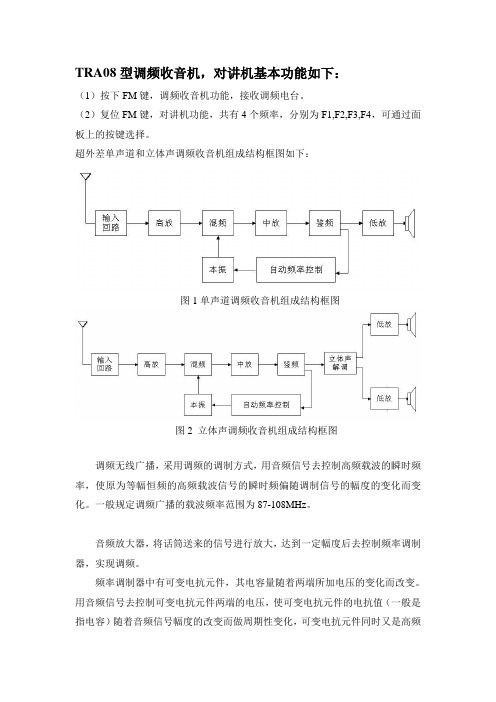

超外差单声道和立体声调频收音机组成结构框图如下：图1单声道调频收音机组成结构框图图2 立体声调频收音机组成结构框图调频无线广播，采用调频的调制方式，用音频信号去控制高频载波的瞬时频率，使原为等幅恒频的高频载波信号的瞬时频偏随调制信号的幅度的变化而变化。
一般规定调频广播的载波频率范围为87-108MHz。
音频放大器，将话筒送来的信号进行放大，达到一定幅度后去控制频率调制器，实现调频。
频率调制器中有可变电抗元件，其电容量随着两端所加电压的变化而改变。
用音频信号去控制可变电抗元件两端的电压，使可变电抗元件的电抗值（一般是指电容）随着音频信号幅度的改变而做周期性变化，可变电抗元件同时又是高频载波振荡器谐振回路的一部分，当可变电抗元件的电容值发生变化后，高频载波的瞬时频率也会发生相应的变化，从而实现频率调制。
高频载波振荡器产生的高频载波幅度通常很小，需要经过高频电压放大和高频功率放大后，才能推动天线，增加发射距离。
天线匹配回路使功率的输出端和天线的输入回路相匹配，使功放的输出功率能够最大限度的传输给天线，以提高效率。
图3 单声道调频发射机组成结构框图图4立体声调频发射机组成结构框图R=Ω时，输出功率为KA22425D单片集成电路：工作电压2-7.5V，Vcc=6V，8L500mW。
电路内设有调谐指示LED驱动器，电子音量控制器，还有FM静噪功能。
KA22425D采用28脚双列扁平封装，管脚排立如下图所示：图5 KA22425D管脚排立示意图原理图分析：（1）调幅（AM）部分不使用，因此相关引脚接地处理。
如16脚（调幅中放输入），20脚（中放地），18脚（接地），19脚（调谐指示）均接地处理。
15脚是调频和调谐波段选择，低电平选择调频，高电平选择调幅，通过电容C37接地，选择调频接收方式。
对讲机原理图对讲机是一种便携式的通讯设备，它在无线电通讯领域有着广泛的应用。
对讲机的原理图是对讲机内部结构和工作原理的图示，通过对原理图的解读，我们可以更好地理解对讲机的工作原理和结构组成。
首先，对讲机的原理图中通常包括以下几个主要部分，天线、发射电路、接收电路、音频处理电路、控制电路等。
天线是对讲机的接收和发送无线信号的关键部件，它能够将无线信号转换为电信号，或者将电信号转换为无线信号。
发射电路负责将音频信号转换为无线电信号发送出去，而接收电路则负责接收来自其他对讲机的无线电信号，并将其转换为音频信号。
音频处理电路则对接收到的音频信号进行处理，使其能够被喇叭播放出来。
控制电路则负责对对讲机进行控制和管理。
在对讲机的原理图中，这些部件之间通过电路连接起来，形成一个完整的通讯系统。
通过原理图，我们可以清晰地看到各个部件之间的连接方式和工作原理，从而更好地理解对讲机的工作过程。
对讲机的原理图还可以帮助我们了解到对讲机的工作频率、调制方式、解调方式等关键参数。
这些参数对于对讲机的正常工作至关重要，通过原理图，我们可以清晰地看到这些参数是如何在对讲机中实现的，从而更好地理解对讲机的工作特性。
除此之外，对讲机的原理图还可以帮助工程师们更好地进行对讲机的维修和维护。
当对讲机出现故障时，通过对原理图的分析，可以更快地定位故障部件，并进行修复。
这对于确保对讲机的正常工作具有重要意义。
总的来说，对讲机的原理图是我们了解对讲机工作原理和结构组成的重要工具，通过对原理图的学习和分析，我们可以更好地理解对讲机的工作原理，从而更好地应用和维护对讲机。
希望通过本文的介绍，读者们对对讲机的原理图有了更深入的了解。

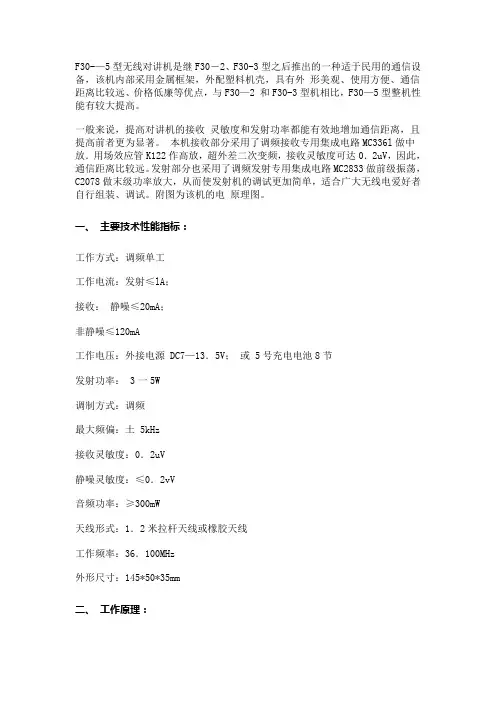

F30-—5型无线对讲机是继F30－2、F30-3型之后推出的一种适于民用的通信设备，该机内部采用金属框架，外配塑料机壳，具有外形美观、使用方便、通信距离比较远、价格低廉等优点，与F30—2 和F30-3型机相比，F30—5型整机性能有较大提高。
一般来说，提高对讲机的接收灵敏度和发射功率都能有效地增加通信距离，且提高前者更为显著。
本机接收部分采用了调频接收专用集成电路MC336l做中放．用场效应管K122作高放，超外差二次变频，接收灵敏度可达0．2uV，因此，通信距离比较远。
发射部分也采用了调频发射专用集成电路MC2833做前级振荡，C2078做末级功率放大，从而使发射机的调试更加简单，适合广大无线电爱好者自行组装、调试。
附图为该机的电原理图。
一、主要技术性能指标：工作方式：调频单工工作电流：发射≤lA；接收：静噪≤20mA；非静噪≤120mA工作电压：外接电源 DC7—13．5V；或 5号充电电池8节发射功率： 3一5W调制方式：调频最大频偏：土 5kHz接收灵敏度：0．2uV静噪灵敏度：≤0．2vV音频功率：≥300mW天线形式：1．2米拉杆天线或橡胶天线工作频率：36．100MHz外形尺寸：145*50*35mm二、工作原理：1、接收部分：由天线接收到的信号经过 L10、L11、C30、C31 等组成的低通滤波器后，经C35、L12送入场效应管T4的第一栅进行高放，第二栅接固定偏置，D3、 D4是输入保护二极管。
放大后的信号由C41送入场效应管T5第一栅。
同时，由T7、JT5、C72等组成第一本振，再由C70、L16三倍频后，经 R21送入T5第二栅，由T5将前级信号与本振信号进行混频放大，输出的信号经C42、L14选出10．7MHz 第一中频信号，再经陶瓷滤波器JT2进一步选频，之后由R23送人T6进行一次中频放大，再经C47将信号送入IC2 16脚。
由于高放输入与输出采用了双调谐回路，所以可以满足通频带宽和选择性的要求。
毕业设计说明书课落款称：无线对讲和调频收音机的设计系别：电子信息工程系专业：应用电子技术班级：二〇一一年六月三日目录摘要 .................................................. 错误!未定义书签。
第一章引言 ............................................ 错误!未定义书签。
概述 ............................................................................................... 错误!未定义书签。
本课题设计的意义 ....................................................................... 错误!未定义书签。
第二章系统整体设计 .................................... 错误!未定义书签。
设计要求 ......................................................................................... 错误!未定义书签。
无线通信系统的大体工作原理和框图 ......................................... 错误!未定义书签。
发射设备的大体原理和组成 ......................................................... 错误!未定义书签。
接收设备的大体原理和组成 ......................................................... 错误!未定义书签。
调频方式 ......................................................................................... 错误!未定义书签。

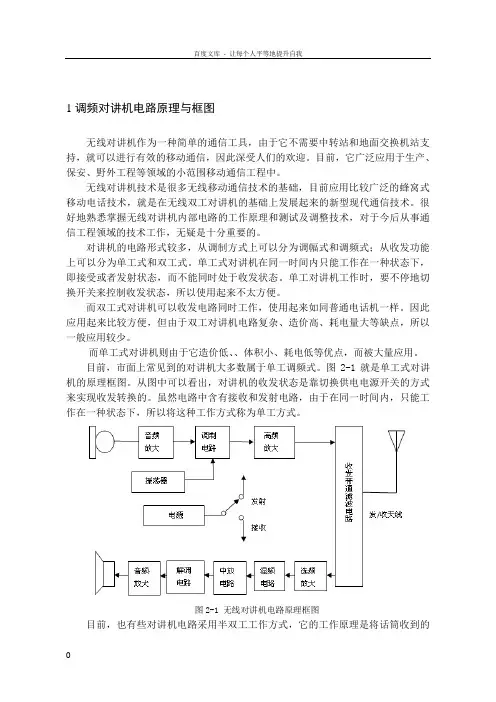

1调频对讲机电路原理与框图无线对讲机作为一种简单的通信工具，由于它不需要中转站和地面交换机站支持，就可以进行有效的移动通信，因此深受人们的欢迎。
目前，它广泛应用于生产、保安、野外工程等领域的小范围移动通信工程中。
无线对讲机技术是很多无线移动通信技术的基础，目前应用比较广泛的蜂窝式移动电话技术，就是在无线双工对讲机的基础上发展起来的新型现代通信技术。
很好地熟悉掌握无线对讲机内部电路的工作原理和测试及调整技术，对于今后从事通信工程领域的技术工作，无疑是十分重要的。
对讲机的电路形式较多，从调制方式上可以分为调幅式和调频式；从收发功能上可以分为单工式和双工式。
单工式对讲机在同一时间内只能工作在一种状态下，即接受或者发射状态，而不能同时处于收发状态。
单工对讲机工作时，要不停地切换开关来控制收发状态，所以使用起来不太方便。
而双工式对讲机可以收发电路同时工作，使用起来如同普通电话机一样。
因此应用起来比较方便，但由于双工对讲机电路复杂、造价高、耗电量大等缺点，所以一般应用较少。
而单工式对讲机则由于它造价低、、体积小、耗电低等优点，而被大量应用。
目前，市面上常见到的对讲机大多数属于单工调频式。
图2-1就是单工式对讲机的原理框图。
从图中可以看出，对讲机的收发状态是靠切换供电电源开关的方式来实现收发转换的。
虽然电路中含有接收和发射电路，由于在同一时间内，只能工作在一种状态下，所以将这种工作方式称为单工方式。
图2-1 无线对讲机电路原理框图目前，也有些对讲机电路采用半双工工作方式，它的工作原理是将话筒收到的音频微弱信号进行电压放大，并将放大后的交流电压经过检波电路检波整流后，得到一个直流电平信号，用其控制电子开关去切换收发电路工作状态，完成对讲机的收发转换过程，我们称其为半双工工作方式。
半双工对讲机从电路工作形式来讲，仍然属于单工工作方式，严格地讲，半双工对讲机因该属于变形单工对讲机电路。
而全双工对讲机在工作时，发射电路和接受电路是同时工作的。
无线对讲机制作原理30.275MHz调频一、主要技术指标：1．频率：30.275MHz2．调制方式：调频3频偏：5KHz5．通信方式：同频单工6．电源电压：9.6V10%(镍镉充电电池8节，负极接地。
有些机型是6节)7．消耗电流：静噪守候：10mA以下接收：150mA以下近程发射：远程发射：0.7A以下8．载频输出功率：2w9．接收灵敏度：1.0uV以下(信噪比12dB以上)10．静噪灵敏度：0.5uV11．中频频率：455KHz12．音频不失真功率：大于200nlw13．体积：125x55x30mm14．重量：二、工作原理整机由接收和发射两部分组成，两部分除天线和阻抗匹配电路外，其它电路都是相互独立的。
1、接收机由天线接收到的高频无线电信号经L1，L2，c1，c2，c4组成的低通滤波器滤除频带以外的干扰信号，经c6送至D1，D2和L3组成选频电路，这个选频电路谐振频率为30.275MHz，选出对讲机发来的载频信号，而滤除其它干扰电波．经c7送到N1和N2组成的联级高频信号放大电路进行高频放大，这种联级高频信号放大电路具有增益高，工作稳定，无须使用中和电容等优点，N1组成共射电路，N2接成共基电路，共射电路具有增益高的优点，而共基电路具有工作稳定的特点，经N1，N2放大后的高频信号由L4，c9，T1，c12组成双调谐回路再次选频后经c16送入ICl(MC3361)的16脚内部混频级进行混频．N3和CRY1，L5等元件组成本机振荡器，L5和相应的回路电容谐振于10.243MHz的三次谐波上，即10.24333x3=30.730MHz，它比发射频率30.275MHz(10.0917的三倍频，即10.0917MHzx3=30.275MHz)高出一个中频455kHz(即30.73030.275=0.455MHz)，本振信号也送到Icl的第1脚，在Icl内部进行混频。
Ic1(Mc3361)是窄带调频接收专用集成电路，其内部包含振荡器，混频器，高增益的限幅中频放大器，鉴频器和有源滤波器，静噪触发电路及音频放大电路。
