电子式电能表常见故障分析

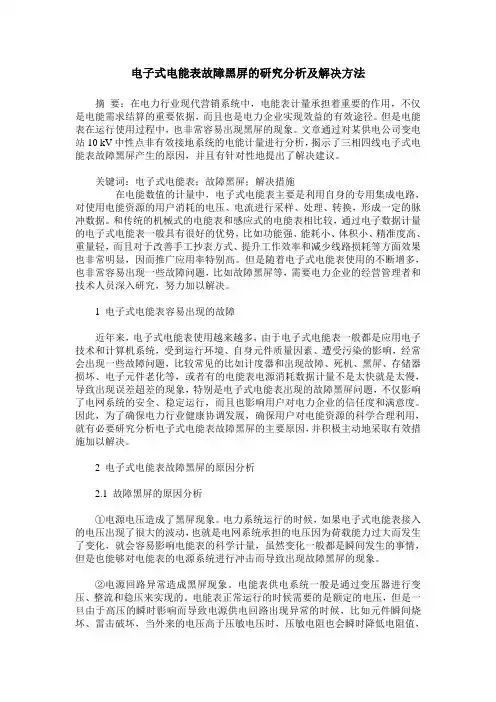

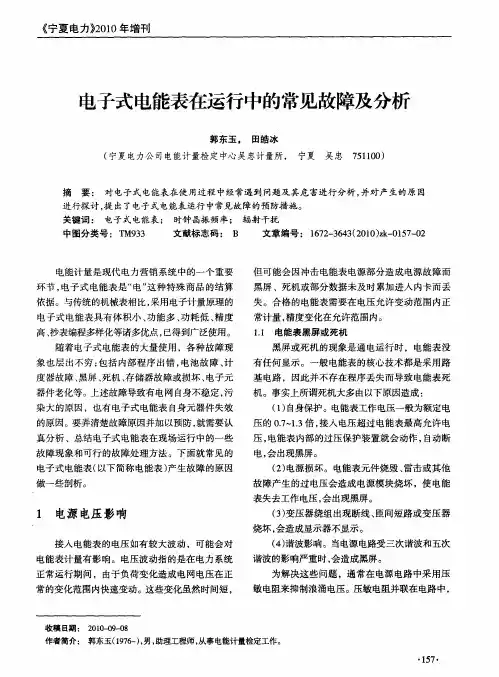

电子式电能表故障黑屏的研究分析及解决方法摘要：在电力行业现代营销系统中，电能表计量承担着重要的作用，不仅是电能需求结算的重要依据，而且也是电力企业实现效益的有效途径。

但是电能表在运行使用过程中，也非常容易出现黑屏的现象。

文章通过对某供电公司变电站10 kV中性点非有效接地系统的电能计量进行分析，揭示了三相四线电子式电能表故障黑屏产生的原因，并且有针对性地提出了解决建议。

关键词：电子式电能表；故障黑屏；解决措施在电能数值的计量中，电子式电能表主要是利用自身的专用集成电路，对使用电能资源的用户消耗的电压、电流进行采样、处理、转换，形成一定的脉冲数据。

和传统的机械式的电能表和感应式的电能表相比较，通过电子数据计量的电子式电能表一般具有很好的优势，比如功能强、能耗小、体积小、精准度高、重量轻，而且对于改善手工抄表方式、提升工作效率和减少线路损耗等方面效果也非常明显，因而推广应用率特别高。

但是随着电子式电能表使用的不断增多，也非常容易出现一些故障问题，比如故障黑屏等，需要电力企业的经营管理者和技术人员深入研究，努力加以解决。

1 电子式电能表容易出现的故障近年来，电子式电能表使用越来越多，由于电子式电能表一般都是应用电子技术和计算机系统，受到运行环境、自身元件质量因素、遭受污染的影响，经常会出现一些故障问题，比较常见的比如计度器和出现故障、死机、黑屏、存储器损坏、电子元件老化等，或者有的电能表电源消耗数据计量不是太快就是太慢，导致出现误差超差的现象，特别是电子式电能表出现的故障黑屏问题，不仅影响了电网系统的安全、稳定运行，而且也影响用户对电力企业的信任度和满意度。

因此，为了确保电力行业健康协调发展，确保用户对电能资源的科学合理利用，就有必要研究分析电子式电能表故障黑屏的主要原因，并积极主动地采取有效措施加以解决。

2 电子式电能表故障黑屏的原因分析2.1 故障黑屏的原因分析①电源电压造成了黑屏现象。

电力系统运行的时候，如果电子式电能表接入的电压出现了很大的波动，也就是电网系统承担的电压因为荷载能力过大而发生了变化，就会容易影响电能表的科学计量，虽然变化一般都是瞬间发生的事情，但是也能够对电能表的电源系统进行冲击而导致出现故障黑屏的现象。

电能表常见故障分析作为一名电能计量的工作人员，在日常工作中难免会遇到各种各样的电能计量故障和差错，特别是电能表的故障和差错。

最常见的电能表的故障和差错归纳起来可分为：1、表计本身的故障；2、人为因素造成的差错；3、外界因素造成的故障。

具体常见的表计本身的故障及原因有：一、机械式电能表：1、转盘转动，计度器不走字。

产生原因：a、第一齿轮与蜗杆咬合太浅；b、第一传动齿轮缺牙；c、传动齿轮与字轮的间隙过大；d、字轮的导齿较短。

2、跳字：字轮及传动齿轴杆与轴配合过松；b、第一齿轮与轴杆齿形不等；c、字轮与传动轮间排列放松；d、导齿变形。

3、不用电时电能表正转超过一周。

产生原因是表潜动不合格。

4、不用电时单相电能表正转或者反转较快。

产生原因是电流铁芯上的电流线圈内部有短路。

5、在轻负荷时少计量或者表不转动。

产生原因是计度器卡字或磁铁间隙中有异物。

二、电子式电能表：1、通电后无显示。

产生原因是a、断线，接触不良；b、整流器、稳压管或稳压集成块损坏；c、时控板插头脱落或失去记忆功能；d、电池电压不足。

2、使用中的表计显示全部回零，所有储存数据丢失。

产生原因表计抗干扰能力变差储存功能不能正常使用。

三、人为因素造成的差错产生的原因是：工作责任心不强、工作不负责、马虎大意。

具体表现为：1、电流线反接；2、电压线接成逆相序；3、对多变比CT不按需求使用的变比接入表计。

4、不严格按要求进行封印，给窃电者以改动接线机会。

四、外界因素造成的表计故障有：1、雷击导致表计烧坏；2、过负荷用电烧坏表计；3、外力作用损坏表计。

当然，表计的故障和差错各种各样，以上只是我工作中常见的，作为一个从事电能计量的工作人员，只有不断的学习和总结，才能在自己的工作中得到不断的提高和适应发展的需要。

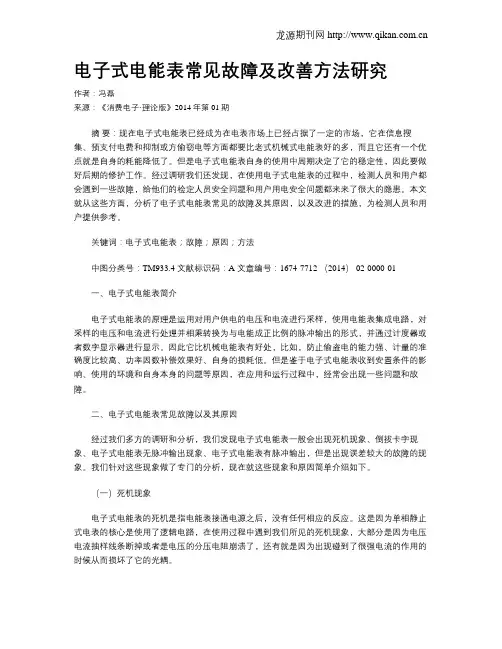

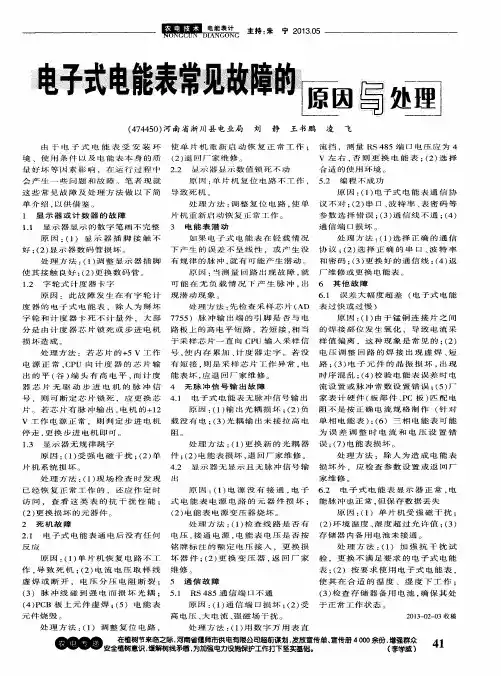

电子式电能表常见故障及改善方法研究作者：冯磊来源：《消费电子·理论版》2014年第01期摘要：现在电子式电能表已经成为在电表市场上已经占据了一定的市场，它在信息搜集、预支付电费和抑制或方偷窃电等方面都要比老式机械式电能表好的多，而且它还有一个优点就是自身的耗能降低了。

但是电子式电能表自身的使用中周期决定了它的稳定性，因此要做好后期的修护工作。

经过调研我们还发现，在使用电子式电能表的过程中，检测人员和用户都会遇到一些故障，给他们的检定人员安全问题和用户用电安全问题都来来了很大的隐患。

本文就从这些方面，分析了电子式电能表常见的故障及其原因，以及改进的措施，为检测人员和用户提供参考。

关键词：电子式电能表；故障；原因；方法中图分类号：TM933.4 文献标识码：A 文章编号：1674-7712 （2014） 02-0000-01一、电子式电能表简介电子式电能表的原理是运用对用户供电的电压和电流进行采样，使用电能表集成电路，对采样的电压和电流进行处理并相乘转换为与电能成正比例的脉冲输出的形式，并通过计度器或者数字显示器进行显示。

因此它比机械电能表有好处，比如，防止偷盗电的能力强、计量的准确度比较高、功率因数补偿效果好、自身的损耗低。

但是鉴于电子式电能表收到安置条件的影响、使用的环境和自身本身的问题等原因，在应用和运行过程中，经常会出现一些问题和故障。

二、电子式电能表常见故障以及其原因经过我们多方的调研和分析，我们发现电子式电能表一般会出现死机现象、倒拔卡字现象、电子式电能表无脉冲输出现象、电子式电能表有脉冲输出，但是出现误差较大的故障的现象。

我们针对这些现象做了专门的分析，现在就这些现象和原因简单介绍如下。

（一）死机现象电子式电能表的死机是指电能表接通电源之后，没有任何相应的反应。

这是因为单相静止式电表的核心是使用了逻辑电路，在使用过程中遇到我们所见的死机现象，大部分是因为电压电流抽样线条断掉或者是电压的分压电阻崩溃了，还有就是因为出现碰到了很强电流的作用的时候从而损坏了它的光耦。

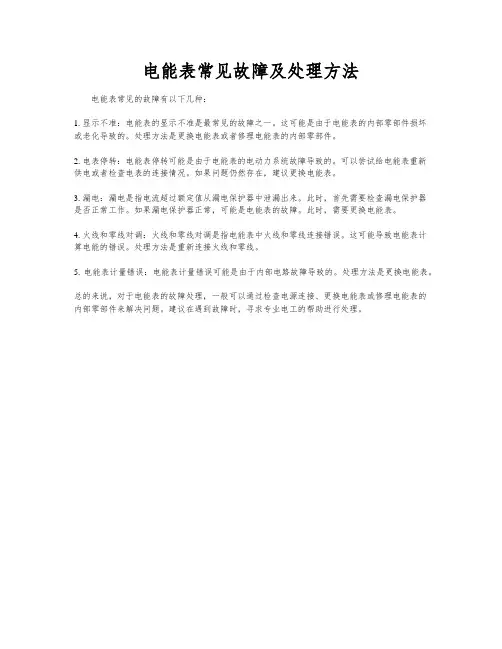

电能表常见故障及处理方法
电能表常见的故障有以下几种：
1. 显示不准：电能表的显示不准是最常见的故障之一。

这可能是由于电能表的内部零部件损坏
或老化导致的。

处理方法是更换电能表或者修理电能表的内部零部件。

2. 电表停转：电能表停转可能是由于电能表的电动力系统故障导致的。

可以尝试给电能表重新
供电或者检查电表的连接情况。

如果问题仍然存在，建议更换电能表。

3. 漏电：漏电是指电流超过额定值从漏电保护器中泄漏出来。

此时，首先需要检查漏电保护器
是否正常工作。

如果漏电保护器正常，可能是电能表的故障。

此时，需要更换电能表。

4. 火线和零线对调：火线和零线对调是指电能表中火线和零线连接错误。

这可能导致电能表计
算电能的错误。

处理方法是重新连接火线和零线。

5. 电能表计量错误：电能表计量错误可能是由于内部电路故障导致的。

处理方法是更换电能表。

总的来说，对于电能表的故障处理，一般可以通过检查电源连接、更换电能表或修理电能表的
内部零部件来解决问题。

建议在遇到故障时，寻求专业电工的帮助进行处理。

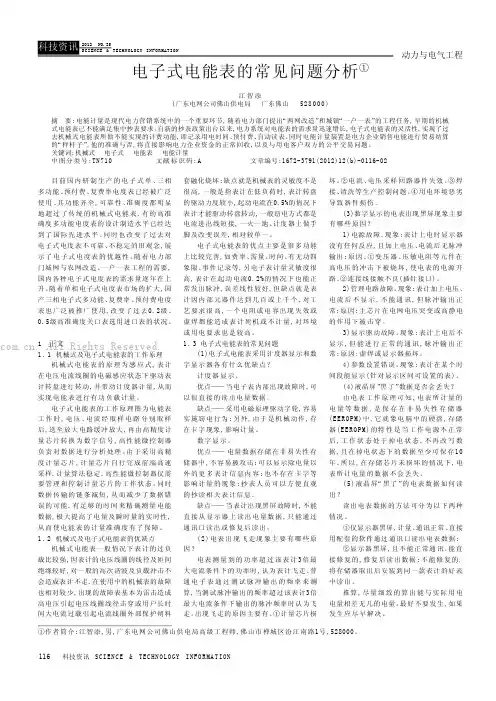

116科技资讯 SC I EN C E & TE C HN O LO G Y I NF O R MA T IO N动力与电气工程目前国内研制生产的电子式单、三相多功能、预付费、复费率电度表已经被广泛使用。

其功能齐全,可靠性、准确度都明显地超过了传统的机械式电能表,有的高准确度多功能电度表的设计制造水平已经达到了国际先进水平。

同时也改变了过去对电子式电度表不可靠、不稳定的旧观念,展示了电子式电度表的优越性。

随着电力部门城网与农网改造、一户一表工程的需要,国内各种电子式电度表的需求量逐年在上升。

随着单相电子式电度表市场的扩大,国产三相电子式多功能、复费率、预付费电度表也广泛被推广使用,改变了过去0.2级、0.5级高准确度关口表选用进口表的状况。

1 正文1.1机械式及电子式电能表的工作原理机械式电能表的原理为感应式,表计在电压电流线圈的电磁感应状态下驱动表计转盘进行转动,并带动计度器计量,从而实现电能表进行有功负载计量。

电子式电能表的工作原理图为电能表工作时,电压、电流经取样电路分别取样后,送至放大电路缓冲放大,再由高精度计量芯片转换为数字信号,高性能微控制器负责对数据进行分析处理。

由于采用高精度计量芯片,计量芯片自行完成前端高速采样,计量算法稳定,高性能微控制器仅需要管理和控制计量芯片的工作状态。

同时数据传输的链条减短,从而减少了数据错误的可能,有足够的时间来精确测量电能数据,极大提高了电量及瞬时量的实时性,从而使电能表的计量准确度有了保障。

1.2机械式及电子式电能表的优缺点机械式电能表一般情况下表计的过负载比较强,因表计的电压线圈的线径及匝间绝缘较好,对一般的高次谐波及负载冲击不会造成表计不走,在使用中的机械表的故障也相对较少,出现的故障表基本为雷击造成高电压引起电压线圈线径击穿或用户长时间大电流过载引起电流线圈外部保护朔料套融化烧坏;缺点就是机械表的灵敏度不是很高,一般是指表计在低负荷时,表计转盘的驱动力度较小,起动电流在0.5%的情况下表计才能驱动转盘转动,一般窃电方式都是电流进出线短接,一火一地、计度器上做手脚及改变误差,相对较单一。

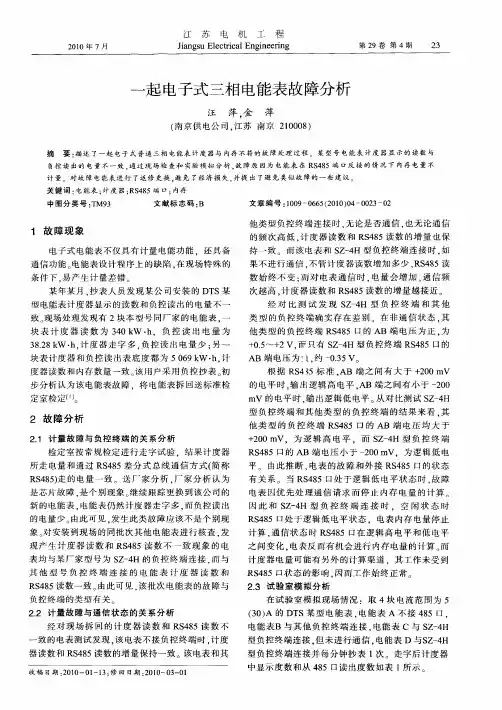

三相四线电子式预付费电能表常见故障分析摘要：随着电力供应体系的改革，预付费电能表已经成为了电力计量的主流。

然而，由于其不断增多的安装和使用，预付费电能表故障问题也越来愈加突出。

本文结合国内外相关文献，详细分析了三相四线电子式预付费电能表常见故障的原因和解决方法。

通过对各种故障的深入研究，我们希望能够提供一些有用的指导和建议，以保障电力供应的稳定性和可靠性。

关键词：预付费电能表，故障分析，三相四线，电子式正文：一、引言随着电力计量理论和技术的不断发展，预付费电能表已经走过了一个漫长的历程。

作为目前国内外主流的电力计量方式，预付费电能表具有结算简单、计量精度高、使用便捷等优点，因此受到了广泛的推广和应用。

然而，由于其使用寿命长、技术复杂、环境变化大等特点，预付费电能表常常会遇到各种故障问题。

针对这些问题，我们结合国内外相关文献，进行了一系列深入的研究，并详细分析了三相四线电子式预付费电能表常见故障的原因和解决方法。

二、预付费电能表的工作原理预付费电能表主要由电脑芯片、计量模块、驱动模块、通讯模块、显示模块、触摸键等组成，采用电子计量技术进行电量计量和数据存储，并通过通讯模块与上位机进行数据交互和控制。

其工作过程主要分为两个阶段：第一阶段是充值阶段，即用户将电费充值至预付费电能表中，预付费电能表将进行计量和存储，并显示余额信息；第二阶段是用电阶段，即用户利用电能，预付费电能表进行电量计量和存储，并在余额不足时进行告警或断电保护。

三、预付费电能表常见故障分析1.充值记账失败充值过程中，若充值信息无法成功传到电能表中，则充值记账失败，造成用户无法充值，甚至导致必要用电被强停。

此类故障可能由于供电公司系统故障、充值卡损坏、充值金叉开关损坏、通讯模块故障等原因引起。

解决方法：加强供电系统的管理和维护，定期维护充值设备，严格检查卡和充值金叉开关的质量，确保通讯模块正常工作。

2.电量缺失电量缺失是指预付费电能表的电量计量值和实际电量不一致导致的故障。

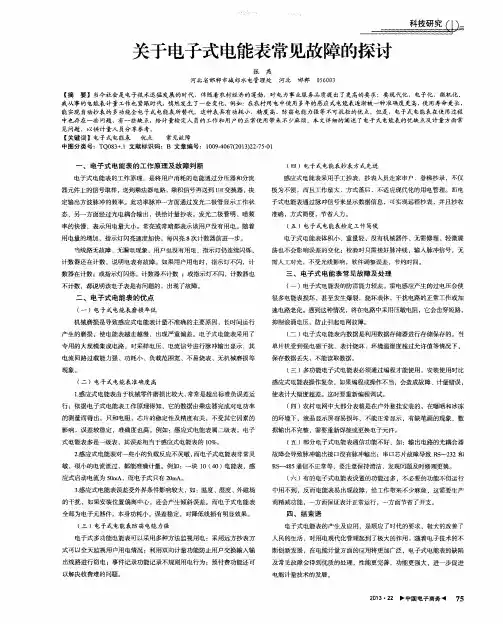

浅谈电子式电能表常见故障及防范措施摘要：随着当代电力系统的发展，电子式电能表作为一种电能计量工具，得到了普遍地应用。

随着电子式电能表的广泛应用，在使用过程中出现了一系列的问题，为电能计量带来了一定的影响。

本文首先分析了电子式电能表的常见故障，然后提出了故障防范措施，为电力系统的电能计量工作的正常运行提供了一定的理论依据。

关键字：电能表常见故障预防措施电能计量是现代电力营销系统中的一个重要环节，随着科技的发展，电能表的技术也不断地发展，由交流感应式电能表发展到电子式电能表，电能的测量水平有了较大地提高。

电子式多功能电能表以专用双向计量芯片为核心，采用的是大规模集成电路及SMT先进制造工艺，与传统的交流感应式电能表相比，电子式电能表有许多优势，如：防窃电能力强、计量精度高、负荷特性较好、误差曲线平直、功率因数补偿性能较强、自身功耗低，计量参数灵活性好、派生功能多等。

1电子式电能表的工作原理1.1工作原理电子式电能表是在数字功率表的基础上发展的，采用乘法器实现对电功率的测量，其工作原理如图1所示。

被测量的高电压u、大电流i经电压变换器和电流变换器转换后送至乘法器M，乘法器M完成电压和电流瞬时值相乘，输出一个与一段时间内的平均功率成正比的直流电压U，然后再利用电压/频率转换器，U被转换成相应的脉冲频率f，将该频率分频，并通过一段时间内计数器的计数，显示出相应的电能。

电能计量单元图1 电子式电能表的工作原理1.2故障判断电子式电能表的功率脉冲经16分频后的信号交替输出，推动步进电动机带动字轮计数，电子表随用户功率的增加，指示灯闪亮速度越来越快，每闪亮8次计数器前进一步。

如果用户没有用电，线路也无故障、无漏电现象，指示灯仍然连续闪光，表明计数器还在计数，则说明该电表有故障，如果用户用电时，指示灯不亮，计数器在工作；或者指示灯闪亮，计数器不工作；或者指示灯不亮，计数器不工作，都说明该电子表有故障。

2电子式电能表常见故障及产生原因分析2.1 死机或黑屏电子式电能表的死机通常是指电能表通电后没有出现正常的反应现象，显示器不显示内容，即黑屏，电能表无法进行正常的工作。

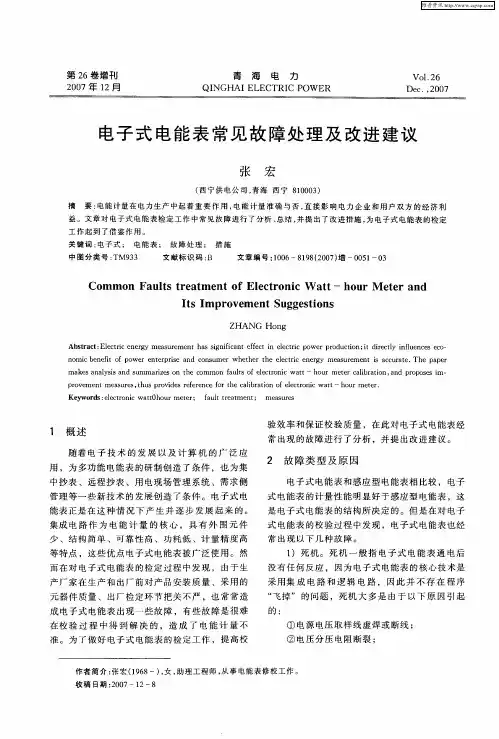

电子式电能表常见故障分析及改进措施作者：张克众唐志鹏王秀红来源：《科技传播》2013年第22期摘要电能计量工作事关电力企业与用电客户双方的经济利益，在供电企业中占据极为重要的地位。

本文针对电子式电能表检定过程中常见的故障进行分析，并提出改进措施，为电能计量中遇到的电子式电能表问题提供借鉴。

关键词电子式；电能表；故障；改进中图分类号TM92 文献标识码A 文章编号 1674-6708（2013）103-0090-021概述从最近的几年发展情况来看，电能表呈现出迅捷的趋势。

无论是信息搜集、预支付费用，抑或是防窃电等方面，都在逐步地构建起完整的体系结构来。

电能表生产公司也比较注重技术的应用拓展以及高新技术的探讨。

在寻求更为科学合理的电能表技术资源优化配置的过程中，具有智能化新型功能的电子式电能表出现在大众的眼前。

电力体系电能表运用的程度也得到了质的飞跃。

和以往感应式电能表相比，电子式电能表的优势主要在于耗能不高，以及预防潜动等。

电子式电能表本身的使用周期是决定电能表稳定性的主要因素。

因此，要真正地强化电子式电能表的稳定性，就要保证电能表的质量，并做好必要的后续维修工作。

在强化轮换周期的同时，减少体系在运作流程中的成本；尽可能地少停电，保证必需的供电量；保障计量的公正性。

本论文正是基于电子式电能表检测中经常出现的故障而展开相关的研究。

2常见故障类型及原因电子式电能表主要的故障有如下的几类。

2.1死机死机指的是电子式电能表通电后并未出现相应的反应现象。

电子式电能表的轴心功能为集成电路与逻辑电路，程序“飞掉”现象基本上不会有，造成死机的缘故有：1）电源电压取样线虚焊或断线；2）电压分压电阻断裂；3）脉冲线碰到强电而损坏光耦；4）PCB板上元件虚焊；5）电能表元件烧毁；6）检定人员校验电子式电能表时操作不规范。

2.2卡字矫正电子式电能表时，修理者会发现，电子式电能表的发光二极管出现频闪的现象，然而计度器却不会进字。

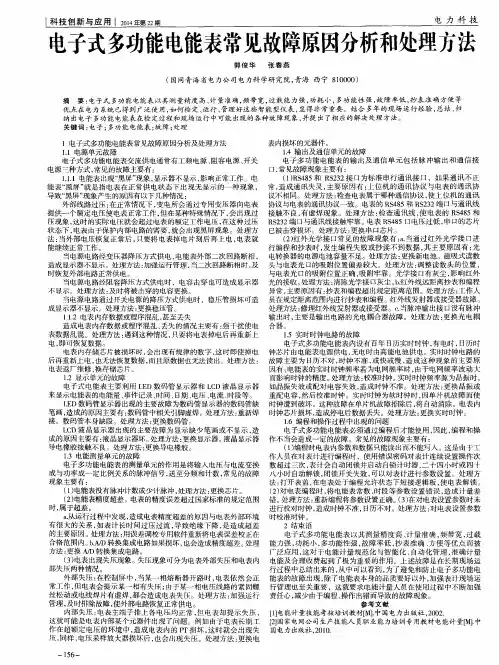

智能电能表计量故障分析及处理措施智能电能表是一种集电能测量、数据采集、远程通讯、数据处理和管理于一体的智能化电能计量设备。

它能够实现对用户用电量的精确测量和数据的远程传输，为电力企业提供了有效的管理手段。

随着智能电能表的普及应用，一些故障问题也开始逐渐显现。

本文将介绍智能电能表的常见故障及处理措施，以及提高其可靠性和稳定性的方法。

一、智能电能表常见故障及分析1. 能量计量误差智能电能表一般采用电子式测量技术，其计量误差主要有两种情况：一是在额定负荷下计量误差超过国家标准规定的允许范围；二是在低负荷下计量误差较大。

造成计量误差的原因有：智能电能表的感应线圈损坏或老化、电能表的芯片故障、电能表的有功电能和无功电能误差、电能表的构造、电路设计和制造工艺不良等。

2. 通信故障智能电能表具有远程通信功能，与电力企业的数据中心进行数据的收发和信息交互。

通信故障会导致数据的错误传输和丢失，从而影响用电管理和计量。

通信故障一般是由于通信模块故障、通信线路故障、通信协议不兼容等原因引起的。

3. 防窃电功能失效智能电能表还具有防窃电功能，但由于盗窃电力手段不断升级，导致部分智能电能表的防窃电功能失效，无法正常检测和处理盗窃电力行为。

二、智能电能表故障处理措施1. 能量计量误差处理对于智能电能表的计量误差，应及时进行检测和校准。

一般情况下，可以通过更换感应线圈、芯片升级或更换、设计合理的电路等措施来解决。

2. 通信故障处理通信故障的处理需要综合考虑通信模块、通信线路和通信协议等因素。

可以通过检测和更换通信模块、维护通信线路、调整通信参数等方式来处理通信故障。

3. 防窃电功能失效处理针对智能电能表防窃电功能失效的问题，应当采取有效的预防和处理措施。

可以结合视频监控、智能预警系统等手段，对智能电能表进行监控和管理，及时发现并处理盗窃电力行为。

三、提高智能电能表可靠性和稳定性的方法1. 强化质量管理通过加强生产和制造流程中的质量管理，严格把控检测环节，确保生产出的智能电能表质量稳定可靠。

电能表的安装与维护及常见故障排除方法电能表又称为千瓦时表，是用来测量某一时间段发电机发出的电能或负载消耗的电能的仪表。

根据工作原理分类，电能表可分为感应式和电子式，在一般情况下，大多采用交流感应式电能表。

1、电能表的安装电能表属于在基准法规规范下的测量仪器，它的安装要求如下：（1）电能表在出厂前经检验合格并加铅封。

所以，首先应检查铅封是否完好，对于无铅封或铅封已开过的仪表，应请有关部门重新检验后方可使用。

（2）安装环境中如有潮湿、污染、振动、机械接触等，可能引起电能表测量功能的损坏，必须对其予以重视，且确实加以防护。

（3）电能表的安装地点必须满足特殊需要，原则上不能在起居室、厨房、厕所、浴室与盥洗室、储存间、潮湿房间、地下室、汽车库、油库、具有高温的暖气间、有火灾危险的工作间等处安装，应安装在室内通风干燥的地方。

例如，专门的电能表房间，用户引入线的房间、走廊、楼梯间（但不是在梯级上）。

尤其是电子式电能表，电子产品对温度、湿度的要求都很高，应该按照有关规定进行安装。

（4）电能表用3根螺钉固定，底座应固定在坚固、耐火、不易振动的物体上，确保安装使用的安全性、可靠性，在有污秽或有可能损坏仪表的场所，仪表应用保护柜保护。

尤其是电子式电能表内部采用插件较多，如果受到剧烈振动，很可能使插件板松动、元器件脱焊、接触不良甚至接线断开等，造成仪表故障。

（5）从地面到电能表中部的距离应不小于 1.1m，且不大于1.85m。

（6）为了避免不允许的高温，电能表上部的接线空间不允许作为线路分配器来使用。

（7）为了装设必要的过电流保护机构与线路器件，要求有足够的空间和保证损耗热量充分排出。

（8）对于灯和电流回路插座的过电流保护机构，应装入导线保护开关。

（9）电能表应按接线图正确接线。

接线端钮盒的引入线应使用铜线或铜接头，端钮盒内螺钉应拧紧，避免因接触不良或引线太细发热而引起烧毁。

2、电能表的维护（1）在电子式电能表编程中，使用校表台用手持终端编程器时，要关掉校表用的红外线光源及其他红外线光源。
