钻孔灌注桩施工培训完整ppt课件

循环排渣
2020/6/4
.
36
（七）钢筋笼的制作和安装
注意事项：
1. 钢筋骨架一般每隔2～2.5米设置直径14～18毫米的加 强箍筋一道；
2. 钢筋骨架可分段制作； 3. 要确保保护层厚度； 4. 钢筋骨架运输无论采用何种方法，均不得使骨架变形。 5. 钢筋骨架可采用钻机塔架、扒杆或起吊机吊起，对准
.
22
▪ 冲抓锥锥头上有一重铁块和活动抓片，通过机架和卷扬机
将冲抓锥提升到一定高度，下落时松开卷筒刹车，抓片张 开，锥头便自由下落冲入土中，然后开动卷扬机提升锥头， 这时抓片闭合抓土。冲抓锥整体提升至地面上卸去土渣， 依次循环成孔。
▪ 冲抓锥成孔施工过程、护筒安装要求、泥浆护壁循环等与
冲击成孔施工相同。
2020/6/4
.
32
旋挖钻机
2020/6/4
.
33
旋挖钻斗
2020/6/4
.
34
（六）清孔
目的：
钻孔过程中会有一部分泥浆和钻渣沉于孔底，必须将这 些沉积物清除干净，才能使灌注的混凝土与地层或岩层 紧密结合，保证桩的承载能力。
方法：
抽浆清孔 换浆清孔 掏渣清孔
2020/6/4
.
35
无机：纯碱等促使颗粒分散、防止凝聚下沉 有机：丹宁液、拷胶液等降低粘度
2020/6/4
.
11
泥浆池
.
2020/6/4
.
泥
浆
护
壁
浆 池
成 孔 灌
注
桩
：
泥
13
2020/6/4
.
器泥 浆 指 标 检 测 仪
14
（四）钻架与钻机就位
要求
①能够承受钻具和其他辅助设备的重量，具有一定的 刚度，具有足够的高度。
② 全套管冲抓成孔
特点：无噪音，无振动；不使用泥浆；挖掘 时可以很直观地判别土壤及岩性特征，对于 端承桩，便于现场确定桩长；挖掘速度快， 挖掘深度大；成孔垂直度易于掌握；孔壁不 会产生坍落现象，成孔质量高。成桩质量高； 成孔直径标准，充盈系数很小；清孔彻底， 速度快；自行式，便于现场移动。
2020/6/4
.
8
2020/6/4
.
9
2020/6/4
.
埋 设 护 筒
10
（三）泥浆制备
泥浆作用：
在孔壁形成泥皮稳定孔壁、悬浮钻渣、润滑钻具 、正循 环排渣。
组成及要求：
①水：水的PH值7～8之间，不含杂质 ②粘土（或膨润土）：塑性指数大于25，粒径小于0.005mm
颗粒含量多于总量的50%，相对密度为1.1～1.5 ③添加剂：

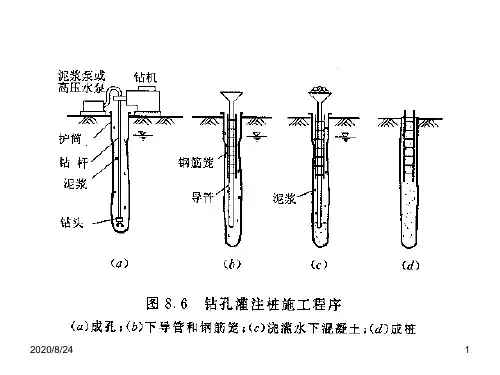

二次清孔 桩基砼浇筑 桩基检测
成孔 下导管和钢筋笼 灌注水下混凝土
.
成桩
（一）场地准备
旱地： 平整 、 夯实场地 浅水： 筑岛 深水： 围檩法
.
（二）埋设护筒
1. 护筒的作用：
➢ 固定桩孔位置，保护孔口，防止地面水流入，防止地面泥土等 杂物掉入，增加孔内水压力，防止塌孔，成孔时引导钻头的方 向。
特点：反循环钻机排渣能力比较强,但工艺比较复杂, 操作不当容易引起塌孔埋钻,而且反循环钻机价格比较 高。
适用：同正循环。
2020/6/4
.
30
反循环钻结构示意图
.
⑤旋挖钻机钻孔
主要适于砂土、粘性土、粉质土等土层施工，最大成 孔直径可达1.5～4m，最大成孔深度为60～90m，可以 满足各类大型基础施工的要求。
▪ 适用于松软土层(砂土、粘土)中冲孔，但遇到坚硬土层时
宜换用冲击钻施工。
2020/6/4
.
23
冲抓锥头示意图
.
全套管冲抓成孔
.
③正循环钻孔
➢正循环是用泥浆泵将泥浆以一定压力通过空心钻杆 顶部，从钻杆底部喷出，底部的钻锥在旋转时将土 壤搅松成为钻渣，被泥浆悬浮，随泥浆上升而溢出 流至孔外的泥浆槽，经过沉淀池中沉淀净化，再循 环使用。 ➢特点： 排渣能力比较弱, 钻进速度较慢,钻具的磨损也比较 大，但工艺比较简单,容易操作,正循环钻机的价格也 比较便宜。 ➢适用： 粘土、亚粘土、淤泥质土层、粉砂、卵砾石层、基 岩
3.护筒的埋设要求
➢①钻孔前，在现场放线定位，按桩位挖去桩 孔表层土，并埋设护筒。
➢②埋设护筒可采用挖埋或锤击、振动、加压 等方法。
➢③埋置深度一般情况为2—4米，特殊情况应 相应加深或减少。
➢④护筒顶端高程应满足孔内水位设置高度的 要求；一般高于地面30cm;
2020/6/4
.
7
护筒入土深度
2020/6/4
护筒中心缓慢下放至设计标高。 6. 下放钢筋骨架应防止碰撞孔壁 7. 当最后灌注的混凝土开始初凝时，应立即割断钢筋骨
②钻孔过程中，成孔中心必须对准桩位中心，钻架必 须保持平稳，不发生位移、倾斜和沉陷。
③钻架安装就位时，应详细测量，底座应用枕木垫实、 塞紧，顶端用缆风绳固定平稳，并在钻进过程中经常 检查。
2020/6/4
.
15
（五）钻 孔
钻孔
冲击钻 旋挖钻 循环钻
.
① 冲击钻机钻孔
钻头
十字形 管形
.
十字钻头
.
正反循环成孔，现在是在护筒上拉十字线，是使钻机的钻头对准桩的中心线，等钻机 对准后往护筒里放水，采用泥浆护壁进行钻孔
2020/6/4
.
27
正循环钻结构示意图
.
.
④反循环钻孔
反循环钻机的泥浆的循环方式则正好相反，泥浆由孔 外流入孔内，由真空泵或其他方法（如空气吸泥机等） 将钻渣通过钻杆中心从钻杆顶部吸出，或将吸浆泵随 同钻锥一同钻进，从孔底将钻渣吸出孔外。
.
.
.
冲击钻孔的施工要点
邻孔混凝土达2.5MPa后开钻；开孔小冲 程；孔深为钻头高加冲程后正常冲击。
中、低冲程： 中等冲程：
1～2m
2～3m
高冲程： 3～5m
分级 扩钻
粘性土、 风化层、 砾砂石等
砂卵石等
.
基岩、漂 石和密实
卵石层
十字形钻头钻 1.5m以上孔径 分2级
管形钻头0.7m 以上孔分2～4 级
钻孔灌注桩施工Βιβλιοθήκη Baidu训
LJ-5标施工培训材料
2020/6/4
.
1
桩基础施工
一、钻孔灌注桩
2020/6/4
.
2
概念
钻孔灌注桩
是指采用不同的钻孔方法， 在土中形成一定直径的井孔，达到设计 标高后，将钢筋骨架（笼）吊入井孔中， 灌注混凝土形成的桩基础。
2020/6/4
.
3
施工主要场工序地：准备 埋设护筒 制备泥浆 钻孔 一次清孔 钢筋笼入孔
2.护筒的制作要求：
➢ ①护筒通常采用钢筋混凝土和钢制两种，视具体情况而定。钢 护筒厚4~8mm，钢筋混凝土护筒厚8~10cm 。护筒上部设1～2个 溢浆孔，
➢ ②护筒的内径比钻孔桩设计直径稍大。用回转钻机钻孔的宜加 大20～30厘米；用冲击钻和冲抓钻钻孔的宜加大30～40厘米。
2020/6/4
.
6
