钻孔灌注桩施工工艺培训讲义PPT完整版共44页文档

01钻孔灌注桩施工基础知识Chapter定义与分类定义分类承载力高变形小由于桩身刚度大，钻孔灌注桩在荷载作用下变形较小。

•适用性强：适用于各种地质条件和荷载情况，可根据实际情况调整桩径、桩长等参数。

施工周期长成本较高对环境影响030201适用于各种建筑和构筑物的基础工程，尤其适用于荷载较大、地基条件较差适用范围在满足工程要求的前提下，尽量选择经济性根据地质勘察报告确定桩端持力层、桩周摩阻力等参数。

地质条件荷载情况考虑施工场地、设备、材料等因素，选择适合的成孔方法和施工工艺。

施工条件0201030405适用范围及选型依据02施工前准备工作Chapter现场勘察与测量环境评估地质勘察分析施工对环境的影响，如噪音、振动、污染等，并采取相应的预防措施。

测量放样01020304选择适当的钻孔机械，如旋挖钻机、冲击钻机等，并进行检查和维护。

钻孔设备准备注浆泵、注浆管、阀门等注浆设备，确保注浆系统畅通无阻。

注浆设备按照设计要求，制作钢筋笼，并进行质量检查。

钢筋笼制作选用符合设计要求的混凝土材料，并进行配合比设计和试配。

混凝土材料设备材料准备施工方案编制与审批施工方案编制方案审批技术交底03钻孔灌注桩施工工艺流程Chapter场地平整与定位放线场地平整定位放线钻机就位与调试钻机就位调试钻孔操作及注意事项钻孔操作注意事项清孔及钢筋笼安装清孔钻孔完成后，应进行清孔作业，将孔内泥浆、沉渣等清理干净，确保孔底沉渣厚度满足设计要求。

钢筋笼安装按照设计图纸加工钢筋笼，并在清孔完成后及时将钢筋笼吊装入孔，定位准确后固定牢固。

04混凝土灌注与养护管理Chapter混凝土配合比设计配合比设计原则根据工程要求、材料性能和施工条件，确定合理的配合比，确保混凝土强度、耐久性和工作性能。

材料选择与要求选用优质的水泥、骨料、掺合料和外加剂，控制材料的质量和性能，保证混凝土的质量稳定性。

配合比计算与调整通过试配、调整和优化，确定最终的配合比，满足设计要求的强度等级和其他性能指标。

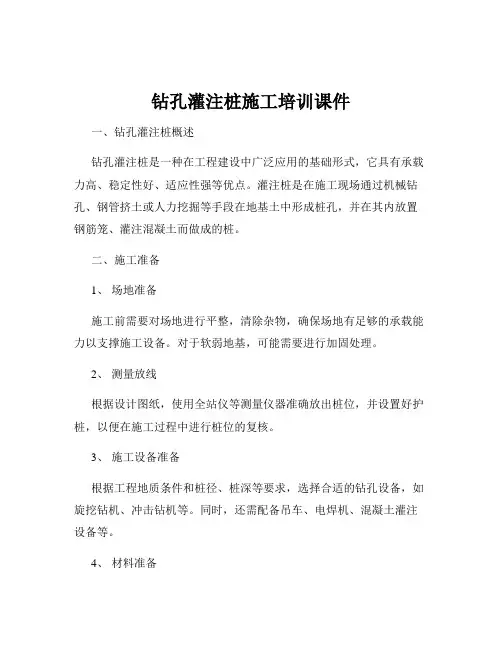

钻孔灌注桩施工培训课件一、钻孔灌注桩概述钻孔灌注桩是一种在工程建设中广泛应用的基础形式，它具有承载力高、稳定性好、适应性强等优点。

灌注桩是在施工现场通过机械钻孔、钢管挤土或人力挖掘等手段在地基土中形成桩孔，并在其内放置钢筋笼、灌注混凝土而做成的桩。

二、施工准备1、场地准备施工前需要对场地进行平整，清除杂物，确保场地有足够的承载能力以支撑施工设备。

对于软弱地基，可能需要进行加固处理。

2、测量放线根据设计图纸，使用全站仪等测量仪器准确放出桩位，并设置好护桩，以便在施工过程中进行桩位的复核。

3、施工设备准备根据工程地质条件和桩径、桩深等要求，选择合适的钻孔设备，如旋挖钻机、冲击钻机等。

同时，还需配备吊车、电焊机、混凝土灌注设备等。

4、材料准备提前准备好钢筋、水泥、砂、石等原材料，并确保其质量符合设计和规范要求。

5、人员准备组建专业的施工队伍，包括钻孔工人、钢筋工、混凝土工等，并进行技术交底和安全教育培训。

三、钻孔施工1、埋设护筒护筒一般采用钢板制作，其内径应大于钻头直径 200 400mm。

护筒的埋设深度应根据地质情况确定，一般为 15 20m，护筒顶面应高出地面 300mm 左右，并保持水平。

2、泥浆制备泥浆在钻孔过程中起着护壁、排渣和冷却钻头的作用。

泥浆的性能指标如比重、黏度、含砂率等应根据地质情况进行调整。

3、钻孔操作根据地质条件选择合适的钻进速度和钻进方式。

在钻进过程中，要经常检查钻孔的垂直度和孔径，发现偏差及时纠正。

4、清孔钻孔达到设计深度后，应进行清孔。

清孔的目的是清除孔底沉渣，使孔底沉渣厚度符合设计要求。

清孔方法有抽浆法、换浆法、掏渣法等。

四、钢筋笼制作与安装1、钢筋笼制作钢筋笼应在加工场集中制作，按照设计图纸的要求进行下料、焊接。

主筋的焊接应采用双面焊，焊缝长度不小于 5d（d 为主筋直径）；箍筋与主筋的连接可采用点焊。

2、钢筋笼安装钢筋笼安装时，应采用吊车分段吊起，缓慢下放。

下放过程中要注意保持钢筋笼的垂直，避免碰撞孔壁。

01定义02分类钻孔灌注桩是一种通过钻孔、清孔、钢筋笼安装和混凝土灌注等工序在地基中形成的桩。

根据成孔方法不同，钻孔灌注桩可分为泥浆护壁钻孔灌注桩、全套管全回转钻孔灌注桩和旋挖钻成孔灌注桩。

定义与分类0102钻孔灌注桩能够进入深层土壤或岩石，提供较高的承载力。

适用于多种地质条件，如软土、砂土、卵石、岩石等。

承载力高适用性广•对周边环境影响小：施工过程中噪音、振动较小，对周边建筑和环境影响较小。

01施工周期长相比其他桩型，钻孔灌注桩施工周期较长。

02成本较高由于施工工序复杂，所需设备、材料较多，因此成本较高。

03技术要求高钻孔灌注桩施工需要专业的技术人员操作，对施工队伍的技术水平要求较高。

适用于高层建筑、桥梁、码头、重型厂房、仓库等需要较高承载力的建筑物。

适用范围在满足技术要求的条件下，尽量选择成本较低的桩型和施工方案。

经济性根据地质勘察报告，选择适合的桩型和桩径。

地质条件根据建筑物荷载要求，确定桩的承载力。

荷载要求考虑施工现场环境、设备条件、施工队伍技术水平等因素，选择适合的成孔方法和施工工艺。

施工条件0201030405适用范围及选型依据现场勘察与测量勘察现场地形、地貌及地质情况，确定钻孔位置和深度；对施工现场进行测量，设置控制点和标高点，确保施工精度；对周边环境进行评估，确保施工安全和环保要求。

01审查施工图纸、设计说明及相关规范，确保施工符合设计要求；02进行设计交底，明确施工流程、工艺要求及质量控制标准；03对施工人员进行技术培训和安全交底，提高施工质量和安全意识。

设计文件审查及交底根据设计要求，准备所需的钢筋、水泥、砂石等施工材料；对施工材料进行质量检查，确保其符合相关标准和规范；对施工材料进行储存和保管，防止其受潮、变质或损坏。

施工材料准备场地平整与定位放线场地平整清除施工场地内的杂物，对场地进行平整，确保钻机稳定。

定位放线根据设计图纸和测量控制点，放出桩位中心线和桩径边线，并设置控制桩。

钻孔灌注桩施工课件【优秀完整版】范本1：第一章环境与背景1.1 项目背景1.2 施工现场简介1.3 施工目标第二章施工前准备2.1 设计方案分析2.2 施工进度计划2.3 资源调配2.4 材料准备第三章施工过程3.1 钻孔施工3.1.1 钻孔机械设备选择3.1.2 钻孔机操作技术3.1.3 钻孔参数调整3.1.4 钻孔质量控制3.2 灌注施工3.2.1 灌注材料选择3.2.2 灌注工艺流程3.2.3 灌注质量控制3.3 孔隙灌注3.3.1 孔隙灌注材料选择 3.3.2 孔隙灌注工艺流程 3.3.3 孔隙灌注质量控制第四章施工安全与质量控制4.1 现场安全措施4.2 施工品质控制4.2.1 施工监督与检验4.2.2 质量问题处理与整改第五章施工总结与展望5.1 施工总结5.2 后续工作展望附件：施工图纸、施工进度计划、施工检测报告法律名词及注释：1. 钻孔灌注桩：一种常用于土木工程中的地基处理方法，在地表打孔，然后用混凝土灌注填充，以提高地基的稳定性和承载能力。

2. 施工进度计划：详细规划和安排施工阶段性及时间节点的计划。

3. 资源调配：合理分配施工所需的人力、物力和财力资源。

4. 施工监督与检验：通过对施工过程进行监管和检查，以确保施工质量符合相关标准和要求。

5. 质量问题处理与整改：对发现的施工质量问题进行及时处理和整改，以确保施工质量符合标准。

范本2：第一章项目背景和目标1.1 项目背景介绍1.2 项目目标和意义1.3 施工概述第二章施工准备2.1 施工前的资料准备2.1.1 地质调查报告分析 2.1.2 设计方案分析2.1.3 施工准备计划2.2 施工前的材料准备2.2.1 主要材料清单2.2.2 材料采购与储存第三章钻孔施工3.1 钻孔机械设备选择与调试3.2 钻孔参数的选择与调整3.3 钻孔过程的操作技术要点3.4 钻孔的质量控制与监测第四章灌注施工4.1 灌注材料的选择与配比4.2 灌注工艺流程4.3 灌注质量的控制与评估第五章安全管理与质量控制5.1 施工现场的安全管理措施5.2 施工品质控制与质量验收第六章施工总结与展望6.1 本次施工的总结与评价6.2 后续工作的展望及建议附件：1. 设计方案图纸2. 钻孔灌注施工进度计划3. 钻孔灌注施工质量检测报告法律名词及注释：1. 钻孔灌注桩：一种常用的地基处理方法，通过在地表打孔并用混凝土灌注填充，以提高地基的稳定性和承载能力。
