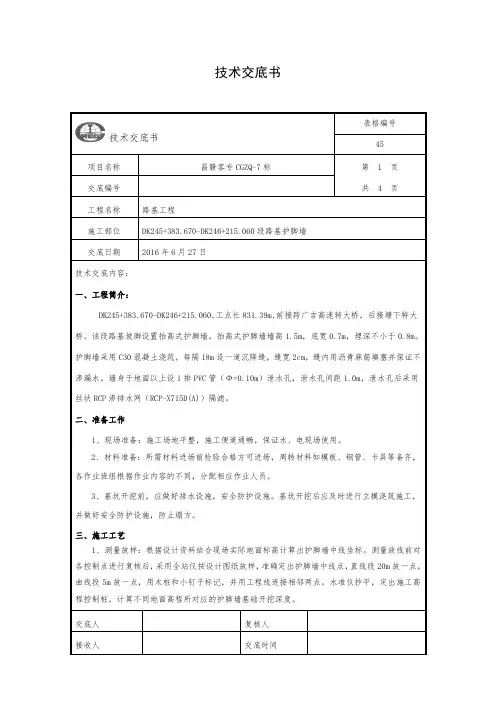

技术交底书表格编号45项目名称昌赣客专CGZQ-7标第 1 页共 4 页交底编号工程名称路基工程施工部位DK245+383.670-DK246+215.060段路基护脚墙交底日期2016年6月27日技术交底内容：一、工程简介：DK245+383.670-DK246+215.060,工点长831.39m,前接跨广吉高速特大桥，后接塘下特大桥。

该段路基坡脚设置抬高式护脚墙，抬高式护脚墙墙高1.5m，底宽0.7m，埋深不小于0.8m。

护脚墙采用C30混凝土浇筑，每隔18m设一道沉降缝，缝宽2cm，缝内用沥青麻筋填塞并保证不渗漏水。

墙身于地面以上设1排PVC管（Φ=0.10m）泄水孔，泄水孔间距1.0m，泄水孔后采用丝状RCP渗排水网（RCP-X715D(A)）隔滤。

二、准备工作1、现场准备：施工场地平整，施工便道通畅，保证水、电现场使用。

2、材料准备：所需材料进场前检验合格方可进场，周转材料如模板、钢管、卡具等备齐，各作业班组根据作业内容的不同，分配相应作业人员。

3、基坑开挖前，应做好排水设施，安全防护设施。

基坑开挖后应及时进行立模浇筑施工，并做好安全防护设施，防止塌方。

三、施工工艺1、测量放样：根据设计资料结合现场实际地面标高计算出护脚墙中线坐标。

测量放线前对各控制点进行复核后，采用全站仪按设计图纸放样，准确定出护脚墙中线点，直线段20m放一点，曲线段5m放一点，用木桩和小钉子标记，并用工程线连接相邻两点。

水准仪抄平，定出施工高程控制桩，计算不同地面高程所对应的护脚墙基础开挖深度。

交底人复核人技术交底书表格编号45项目名称昌赣客专CGZQ-7标第 2 页共 4 页交底编号工程名称路基工程施工部位DK245+383.670-DK246+215.060段路基护脚墙交底日期2016年6月27日2、基坑开挖：在复核护脚墙的位置放样正确无误后,开始按图纸设计尺寸开挖护脚墙基坑。

护脚墙基坑开挖采用机械开挖，人工配合清理。

护脚墙技术交底概述护脚墙是建筑物内部的一种重要构件，主要作用是在地面和墙面之间起到缓冲和保护作用。

一般护脚墙的高度为300mm左右，材料多用钢板、铝合金或PVC 等。

护脚墙是保护建筑物地面和墙面非常重要的一件事情，因此，需要注意其安装质量。

本文主要介绍护脚墙的安装方法和注意事项。

安装方法准备工作在安装护脚墙之前，需要做好以下准备工作：1.检查墙地面的平整度，如果不平，则需要进行调整以达到安装要求；2.根据护脚墙的长度和数量进行定位，并在墙面和地面进行标记；3.确定护脚墙的安装高度和垂直度，以确保护脚墙的美观和实用性。

安装步骤1.在安装位置进行打孔，孔的深度应当根据具体情况进行选择，但至少要将膨胀螺栓的长度包含在内；2.将膨胀螺栓插入孔内，旋转进入深度后，将螺母旋紧，以固定它们的位置；3.按照前面确定的高度和位置安装护脚墙，将其与螺栓进行连接；4.安装完成后，检查位置和垂直度，如有必要进行调整。

安装注意事项1.如果墙面不平整，需要在墙面上进行打磨和净化。

否则无法保证护脚墙的垂直度和美观度；2.在安装过程中，需要确保膨胀螺栓的数量、长度和深度。

这将决定护脚墙的承载能力；3.在安装之前，需要仔细检查所有部件是否有损坏和缺损，如有问题，应立即更换；4.在安装时，需要确保护脚墙与膨胀螺栓的连接牢固。

如必要，还需使用螺丝或其他工具进行加固。

安全注意事项1.在安装护脚墙时，需要使用安全工具，如安全带和安全网；2.切勿在护脚墙附近进行叉车、挖掘机、装卸车或其他重型设备的操作，以免对护脚墙和其他设施造成损害和危险。

总结护脚墙的安装需要注意多个细节问题。

要求安装者拥有专业的技能和知识。

在安装过程中，需要做好安全和保护工作，以确保安全和稳定。

如有必要，应随时使用专业工具和设备，以解决问题并降低风险。

接底人
接底时间
技 术 交 底 书
工程名称
交底编号
交底项目
路堤护脚墙施工技术交底
交底日期
交底人
复 核 人
1、工程概况：
2、技术参数：墙高均为1.5m，采用C30砼பைடு நூலகம்筑，墙后平台采用0.3m厚浆砌片石封闭。墙身
坡率为1：0.25，沿线路方向每隔10m设置一道伸缩缝，缝宽0.02～0.03m，缝内填塞沥青木板，50cm外露出地面，地面下1m。要求跟排水沟沟身完美对接。
，成品尺寸为：高1.5m，下底宽0.5m，上底宽0.5 m，露出地面0.20m。(详见附图）
3、施工工艺：
1护脚墙离路堤坡脚线不小于2米。
2采用现场两次立模浇筑成型，第一次施工原地面以下，第二次施原地面以上。
3测量放线，定出坡脚及标高→人工清理护脚墙基槽→原地面以下模板安装→检查验收→合格后浇注砼→凿毛安放接茬筋→养生不少于1天→原地面以上模板安装→清理垃圾→合格后浇注砼→检查验收→收光抹面→覆盖洒水养生7天。
4、注意事项：
1严格按照C30混凝土配合比进行施工，护脚墙施工缝结合现场控制在10米，施工缝采用2cm木板填缝、拆模后用沥青麻筋填塞密实。
2混凝土振捣密实，表面光滑整齐美观，不得有错台或施工缝，不得出现蜂窝麻面。同一段落应一次性整体浇筑，防止因施工缝导致护脚墙断裂。
3护脚墙与排水沟顺接处不得高出排水沟，沟顶与护脚墙顶面必须顺接，使地表水汇入。
④护脚墙不得出现反坡。
5、安全技术措施：
1施工人员必须佩带安全帽，穿防护鞋。
2横向跨越护脚墙基坑必须搭设牢固的跳板，防止施工人员掉入基槽。
③模板、方木堆码整齐，不得随意摆放，防止钉头扎人。
6、文明施工及环境保护措施：

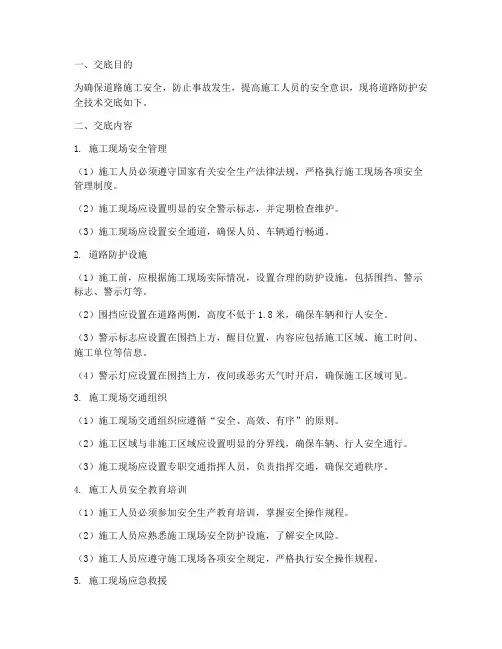

一、交底目的为确保道路施工安全，防止事故发生，提高施工人员的安全意识，现将道路防护安全技术交底如下。

二、交底内容1. 施工现场安全管理（1）施工人员必须遵守国家有关安全生产法律法规，严格执行施工现场各项安全管理制度。

（2）施工现场应设置明显的安全警示标志，并定期检查维护。

（3）施工现场应设置安全通道，确保人员、车辆通行畅通。

2. 道路防护设施（1）施工前，应根据施工现场实际情况，设置合理的防护设施，包括围挡、警示标志、警示灯等。

（2）围挡应设置在道路两侧，高度不低于1.8米，确保车辆和行人安全。

（3）警示标志应设置在围挡上方，醒目位置，内容应包括施工区域、施工时间、施工单位等信息。

（4）警示灯应设置在围挡上方，夜间或恶劣天气时开启，确保施工区域可见。

3. 施工现场交通组织（1）施工现场交通组织应遵循“安全、高效、有序”的原则。

（2）施工区域与非施工区域应设置明显的分界线，确保车辆、行人安全通行。

（3）施工现场应设置专职交通指挥人员，负责指挥交通，确保交通秩序。

4. 施工人员安全教育培训（1）施工人员必须参加安全生产教育培训，掌握安全操作规程。

（2）施工人员应熟悉施工现场安全防护设施，了解安全风险。

（3）施工人员应遵守施工现场各项安全规定，严格执行安全操作规程。

5. 施工现场应急救援（1）施工现场应制定应急救援预案，明确应急救援组织、职责、程序等。

（2）施工现场应配备必要的应急救援设备，如急救箱、灭火器等。

（3）施工人员应掌握应急救援知识，提高应急处置能力。

三、注意事项1. 施工现场安全管理人员应定期检查施工现场安全防护设施，确保其完好有效。

2. 施工人员应严格遵守安全操作规程，发现安全隐患及时报告。

3. 施工单位应加强对施工人员的安全生产教育培训，提高安全意识。

4. 施工单位应定期开展安全检查，及时发现并消除安全隐患。

四、交底要求1. 施工单位应将本交底内容纳入施工组织设计，并严格执行。

2. 施工现场安全管理人员应向施工人员详细讲解本交底内容，确保施工人员了解并掌握。
