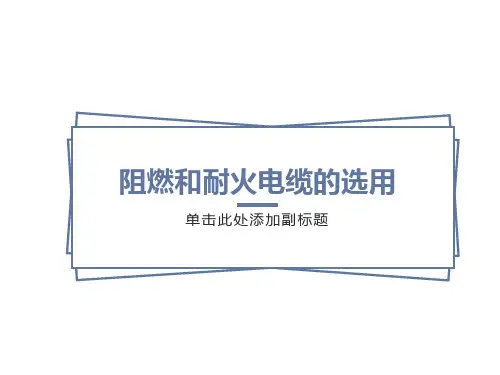

阻燃和耐火电缆的选用

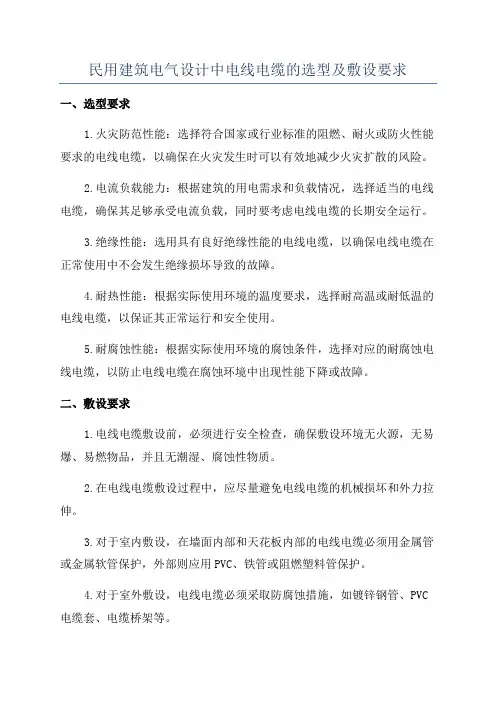

民用建筑电气设计中电线电缆的选型及敷设要求一、选型要求1.火灾防范性能：选择符合国家或行业标准的阻燃、耐火或防火性能要求的电线电缆，以确保在火灾发生时可以有效地减少火灾扩散的风险。

2.电流负载能力：根据建筑的用电需求和负载情况，选择适当的电线电缆，确保其足够承受电流负载，同时要考虑电线电缆的长期安全运行。

3.绝缘性能：选用具有良好绝缘性能的电线电缆，以确保电线电缆在正常使用中不会发生绝缘损坏导致的故障。

4.耐热性能：根据实际使用环境的温度要求，选择耐高温或耐低温的电线电缆，以保证其正常运行和安全使用。

5.耐腐蚀性能：根据实际使用环境的腐蚀条件，选择对应的耐腐蚀电线电缆，以防止电线电缆在腐蚀环境中出现性能下降或故障。

二、敷设要求1.电线电缆敷设前，必须进行安全检查，确保敷设环境无火源，无易爆、易燃物品，并且无潮湿、腐蚀性物质。

2.在电线电缆敷设过程中，应尽量避免电线电缆的机械损坏和外力拉伸。

3.对于室内敷设，在墙面内部和天花板内部的电线电缆必须用金属管或金属软管保护，外部则应用PVC、铁管或阻燃塑料管保护。

4.对于室外敷设，电线电缆必须采取防腐蚀措施，如镀锌钢管、PVC 电缆套、电缆桥架等。

5.在进行电线电缆的敷设时，应留有充足的余量，以便日后的维修和更换。

6.对于不同电路的电线电缆，应进行明确标识，避免混淆。

7.在电线电缆敷设完成后，应进行电气安全测试，确保电线电缆的连接和绝缘性能符合要求。

8.在进行电线电缆敷设时，应按照相关的标准和规范进行，保证敷设质量和电气安全。

总结：在民用建筑电气设计中，电线电缆的选型和敷设是非常重要的环节，选用合适的电线电缆，并按照相关的要求进行敷设，可以保证电线电缆在正常使用中的安全性和可靠性。

阻燃和耐火电线电缆的区别及如何选用防火电线电缆是具有防火性能电线电缆的总称，通常分为阻燃电线电缆和耐火电线电缆两种。

对于一些刚从事电气设计的设计人员来说，懂得行业内一些电缆特性是必不可少的知识，下面就来说说，阻燃电缆与耐火电缆的区别，以及选用时需要注意的事项！（1）耐火和阻燃电缆的主要用途1）耐火电缆主要用途主要用于高层建筑、地下铁路、核电站及重要工矿企业与防火安全和消防救生有关的地方，如应急电源至户内消防设备、火灾报警设备、信号灯、通风排烟设备、紧急用电梯等的供电线路。

使用特性：耐火电缆（电线）是一种在处于燃烧情况仍能保持线路在一定时间里正常运行的电缆。

他与通常的阻燃电线电缆的区别在于发生火灾时，仍能传输电能，以利于疏散人群和抢救重要设备。

2）阻燃电缆的主要用途广泛用于大型建筑物、隧道、石油化工行业、发电站、矿山等对防火有较高有求的地方。

当发生火灾时，能阻止火势在电缆上蔓延，避免火灾事故扩大，减少损失。

使用特性：电缆（电线）的长期允许工作温度与相应标准中型号的普通产品相一致全面正确地了解阻燃及耐火电缆是正确选用它们的首要条件。

（2）阻燃电线电缆和耐火电线电缆的区别1）阻燃电线电缆阻燃是指阻滞、延缓火焰沿着电线电缆的蔓延，使火灾不扩大，该类型电缆着火后具有自熄性能。

阻燃电缆按国家实验标准（GB12666-99）可分为三个等级：ZRA、ZRB、ZRC。

在一般产品命名中，ZRA通常用GZR表示，属称高阻燃电缆或隔氧层电缆或高阻燃隔氧层电缆。

ZRC在一般阻燃产品中表示ZR。

阻燃电缆是保持普通电缆的电性能和理化性能的同时，具有自熄性，即不易燃烧，或当电缆因故自身着火或是外火源引燃着火时，在着火熄灭后电缆不再继续燃烧，或燃烧时间很短（60分钟以内），或延燃长度很短。

无卤阻燃电缆相对于含卤阻燃电缆有低毒、低烟、无卤的优点。

阻燃级别不高，基本上是C类。

其原因是卤素自由基的吞氧灭火能效要大于非卤化物阻燃剂降解温的能效。

消防采用耐火电缆依据摘要：1.耐火电缆的定义和作用2.耐火电缆与阻燃电缆的区别3.耐火电缆的选用情况4.耐火封闭母线的选用情况5.耐火电缆在消防中的应用正文：一、耐火电缆的定义和作用耐火电缆是指具有规定的耐火性能（如线路完整性、烟密度、烟气毒性、耐腐蚀性）的电缆。

在火灾发生时，耐火电缆能保证线路在一定时间内正常通电，从而确保照明、防火报警装置以及其他应急设备在火灾时能继续通电，为救援工作提供便利。

二、耐火电缆与阻燃电缆的区别耐火电缆与阻燃电缆的最大区别在于，耐火电缆的里面有一层云母，而阻燃电缆里面没有。

耐火电缆在火灾发生时能保持一定时间的燃烧，保证线路正常运行，而阻燃电缆在遇到火焰时则会立即停止燃烧。

因此，耐火电缆在消防领域的应用更为广泛。

三、耐火电缆的选用情况1.在线路输送电流不是很大时，而敷设电缆的空间有限，拐弯较多，用耐火电缆是比较合适的。

2.当在线路输送电流比较大的时候，耐火电缆的成本、施工及以后运行维护困难的劣势就比较明显，这时可以考虑选用耐火封闭母线。

四、耐火封闭母线的选用情况在施工安装及以后运行维护都很利便，哪里发生问题，可以只更换有问题的一段，不需要整体重新走线。

而且耐火母线槽的结构，比电缆更具备耐火性能，阻燃效果更好。

五、耐火电缆在消防中的应用耐火电缆广泛应用于石化、冶金、高层建筑、人员密集场所、消防设备供电等重要场所。

当火灾发生时，耐火电缆能抵抗750-800 高温达90 分钟时间，确保安全供电，以赢得充足的灭火减灾时间。

综上所述，耐火电缆在消防工程中具有重要作用，其选用情况需根据线路输送电流、敷设空间以及施工维护等因素综合考虑。

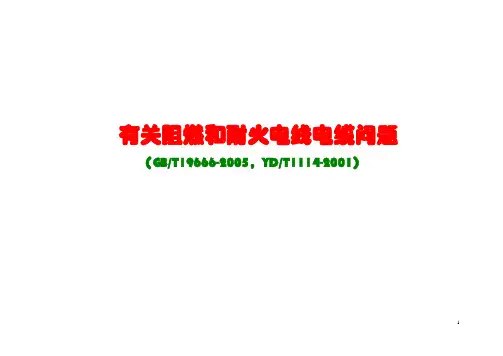

有关阻燃和耐火电线电缆问题（GB/T19666-2005，YD/T1114-2001）一、型号组成二、燃烧特性代号和顺序排列燃烧特性代号现行产品燃烧特性代号三、电线电缆型号相关电线电缆型号和代号的意义扩展：Y——聚乙烯或聚烯烃绝缘或护套；YJ——交联聚乙烯或交联聚烯烃绝缘或护套；3——聚乙烯或聚烯烃外护套；4——交联聚乙烯或弹性体外护套；6——非磁性金属带铠装；7——非磁性金属丝铠装。

示例：1、聚氯乙烯绝缘聚氯乙烯护套阻燃A类电力电缆：ZA－VV2、交联聚乙烯绝缘聚氯乙烯护套阻燃B类电力电缆：ZB－YJV3、交联聚乙烯绝缘聚氯乙烯护套阻燃C类耐火电力电缆：ZCN－YJV4、交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃B类电力电力：WDZB－YJY5、聚氯乙烯绝缘阻燃D类固定布线用电线：ZD－BV6、聚氯乙烯绝缘轻型聚氯乙烯护套阻燃C类电缆：ZC——BVV7、聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃A类控制电缆：ZA——KVV228、聚烯烃绝缘填充式挡潮层聚烯烃护套单层纵包轧纹钢带铠装聚烯烃外套无卤低烟阻燃B类市内通信电缆：WDZB——HYAT53四、燃烧特性要求（验收标准）单根阻燃性能要求成束阻燃性能要求耐火性能要求无卤性能要求低烟性能要求无卤阻燃光缆及外护套的燃烧性能以上标准均为必须到达的型式试样项目要求鉴于安全性和材料的经常变化，燃烧特性试验每半年或一年进行一次。

五、阻燃光缆规格（如果同一根光纤中含有两种或以上的规格（光纤数和类别）的光纤时中间用“＋”连接。

）光纤类别代号：A－多模；B－单模导电芯线规格：2×1×0.9：表示2根线径为0.9mm的铜导线单线；3×2×0.5：表示3根线径为0.5mm的铜导线线对；4×2.6/9.5：表示4根内导体直径为2.6mm、外导体内径为9.5mm的同轴对。

六、国外通信电缆标准的标注(自高向低排列)七、阻燃耐火缆线的使用1、《高层民用建筑设计防火规范》GB50045-95[2005年版]第9.1.4条“消防用电设备的配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定：第9.1.4.1条暗敷设时，应穿管并应敷设在不燃体结构内且保护层厚度不应小于30mm；明敷设时，应穿有防火保护的金属管或有防火保护的封闭式金属线槽；第9.1.4.2条当采用阻燃或耐火电缆时，敷设在电缆井、电缆沟内可不采取防火保护措施；第9.1.4.3条当采用矿物绝缘类不燃性电缆时，可直接敷设第9.1.4.4条宜与其它配电线路分开敷设；当敷设在同一井沟内时，宜分别布置在井沟的两侧”条文解释“……，根据国内高层建筑对消防设备配电线路的实际作法、目前国内电缆电线厂家生产耐火电缆电线的水平和能力、国外对消防设备配线的防火要求等，本条对原规范消防设备的配电线路进行了修改。

阻燃耐火电缆型号一、引言阻燃耐火电缆是一种广泛应用于建筑、交通、石油、化工等行业的电缆产品。

其主要特点是具有良好的阻燃性能和耐火性能，能够有效地避免火灾事故对电力设备和人员的威胁。

本文将介绍几种常见的阻燃耐火电缆型号，并分析其特点和应用范围。

二、低烟无卤阻燃耐火电缆低烟无卤阻燃耐火电缆是一种采用无卤阻燃材料制造而成的电缆，具有低烟、无毒、无腐蚀性等特点。

该型号的电缆在燃烧时产生的烟雾较少，不会对人员造成危害，且不会造成设备的二次损坏。

因此，低烟无卤阻燃耐火电缆广泛应用于人员密集场所、地下工程和重要设施等区域。

三、钢带臂oured阻燃耐火电缆钢带臂oured阻燃耐火电缆是一种采用钢带臂oured材料作为护套制造而成的电缆。

该型号的电缆具有良好的耐火性能和机械强度，能够在火灾发生时保持电缆的电气功能。

钢带臂oured阻燃耐火电缆适用于石化、冶金等高温环境和需要耐火性能的场所。

四、矿用阻燃耐火电缆矿用阻燃耐火电缆是专门用于矿井等危险环境的电缆产品。

该型号的电缆具有良好的抗拉强度和阻燃性能，能够在矿井火灾发生时有效地保护电力设备以及矿工的人身安全。

矿用阻燃耐火电缆的型号多样，适用于不同类型的矿井环境。

五、轨道交通阻燃耐火电缆轨道交通阻燃耐火电缆是专门应用于地铁、高铁、城市轨道交通等领域的电缆产品。

该型号的电缆具有良好的耐火性能和抗干扰能力，能够满足轨道交通系统对电力传输的需求。

轨道交通阻燃耐火电缆适用于高温、高湿、高电压的环境，能够保证轨道交通系统的安全稳定运行。

六、结语阻燃耐火电缆型号多样，应用范围广泛。

无论是在建筑、交通、石油还是化工行业，阻燃耐火电缆都起到了至关重要的作用。

不仅保护了电力设备的正常运行，还保障了相关行业及人员的安全。

随着科技的进步和对安全的要求不断提高，相信阻燃耐火电缆将在未来得到更广泛的应用和发展。

电缆的防火与阻燃范本电缆是一种用于传输电信号和电能的电气设备。

由于电缆在建筑、交通、能源等领域的广泛应用，其火灾安全问题引起了人们的广泛关注。

为了保障人们的生命财产安全，电缆的防火与阻燃性能要求越来越高。

下面将介绍电缆的防火与阻燃的范本。

一、电缆的防火性能要求1.抗燃性电缆在遭受火灾时，应具备一定的抗燃性能，即不应燃烧或极少燃烧，并且燃烧后应能迅速自熄。

这要求电缆使用的材料具有良好的自灭火性能，不会产生明火和火焰蔓延。

2.防烟性电缆燃烧时产生的烟雾是导致火灾伤亡的主要原因之一。

因此，电缆应具备一定的防烟性能，即在燃烧过程中产生的烟雾应尽量减少，并且烟雾中的有害物质含量应控制在一定范围内，以减少对人体的危害。

3.耐火性耐火性是指电缆在火灾条件下能够保持一定时间内的正常工作状态。

这要求电缆的绝缘和护套材料具有较高的防火性能，能够抵御燃烧、高温和火焰蔓延的侵蚀。

二、电缆的阻燃性能要求1.燃烧性能电缆在遭受火灾时应具备一定的阻燃性能，即不易燃烧或极少燃烧。

这要求电缆使用的材料具有较高的阻燃性能，能够有效防止明火蔓延，减少火灾事故造成的损失。

2.烟雾生成量电缆在燃烧过程中产生的烟雾会对人体造成严重危害。

因此，电缆的阻燃性能还包括要求烟雾生成量尽量小，减少对人员逃生和消防人员灭火工作的干扰。

3.有毒气体生成量电缆在燃烧过程中还会释放出有害气体，如二氧化碳、一氧化碳、氰化氢等。

这些有毒气体对人体健康造成严重威胁。

因此，电缆的阻燃性能还要求有毒气体生成量尽量小，减少对人体的危害。

三、电缆的防火与阻燃材料1.阻燃料阻燃料是一种添加在电缆材料中的化学物质，能够有效地提高电缆的阻燃性能。

常用的阻燃料有阻燃剂、阻燃剂增强剂和抗氧化剂等。

阻燃料可以通过扩散、凝固和吞噬等机理来延缓电缆的燃烧速度和降低火焰的热释放。

2.阻燃层阻燃层是一层覆盖在电缆表面的阻燃材料，可以阻止电缆因外界火源而燃烧。

阻燃层通常采用可溶性或熔融的阻燃聚合物，具有良好的阻燃性能和延缓燃烧速度的效果。

中华人民共和国国家标准阻燃和耐火电线电缆通则GB∕T 19666-2005前言阻燃和耐火电线电缆，包括有卤、无卤、低烟等产品，在国内已生产使用了十多年，对防火安全具有重要意义。

但由于没有国际标准、也无国家标准，因此在产品名称、型号、技术要求和试验方法等方面比较混乱，有的还与国际要求不一致。

为统一国内的生产和使用，并适应国际贸易和经济技术交流的需要，制定本标准。

考虑到阻燃和耐火等要求几乎可以覆盖所有的电线电缆产品，而欲达此目的一般并不需要改变电线电缆的结构，而是改变所用的材料。

因此，不采用逐个制定产品标准的方法而是制定本通则，把不同于现行普通产品标准的阻燃和耐火等燃烧特性要求作出了规定，推荐了可供采用的阻燃和耐火材料，并用相应标记加在普通产品型号的前面，以与普通产品相区别。

在本标准中，有关无卤、低烟、阻燃和耐火等特性的试验方法和性能要求均采用下列最新国际标准：IEC 60331： 1999 在火焰条件下电缆或光缆的线路完整性试验IEC 60332： 2000 电缆或光缆在火焰条件下的燃烧试验IEC 60754： 1997 取自电缆或光缆的材料燃烧时释放气体的试验方法IEC 61034： 1997 电缆或光缆在特定条件下燃烧的烟密度测定本通则可以直接作为产品标准使用。

如需编制单列产品标准，则相关内容必须符合本通则的规定。

本标准的附录A、附录B和附录C为资料性附录。

本标准为首次制定的国家标准。

本标准由中国电器工业协会提出。

本标准由全国电线电缆标准化委员会归口。

本标准负责起草单位：上海电缆研究所。

本标准参加起草单位：公安部天津消防科学研究所、华东建筑设计研究院有限公司、扬州市曙光电缆厂、上海马桥电缆厂、宝胜科技创新股份有限公司、江苏上山电缆集团有限公司、亨通集团有限公司、远东电缆厂、江苏圣安电缆有限公司、佛山市中宝电缆厂、上海电缆厂十分厂、淮安市八方电缆厂、无锡爱邦高聚物有限公司。

本标准起草人：徐应麟、戴殿峰、沈育祥、顾立云、周雁、唐崇健、王松明、刘根荣、汪传斌、孙平、罗品光、张志清、孙跃明、游泳。

关于防火电线电缆（阻燃和耐火、低烟无卤等）的特性和型号知识摘要：根据国际标准对电线电缆防火性能的要求，作者提出用相应燃烧特性的汉语拼音首位字母定型，并按规定顺序排列，作为前缀加在一般电线电缆型号之前而成为防火电线电缆的型号。

其优点是顺应国内约定俗成的习惯，简便直观，容易记忆，便于日后的增创关键词：防火电线电缆；阻燃；耐火；无卤；低卤；低烟；低毒1引言防火（Flame proof）电线电缆为具有防火性能电线电缆的总称，通常分为阻燃电线电缆和耐火电线电缆两类。

从防火安全和消防救生出发，对电线电缆防火性能的要求越来越多，例如：阻燃（Flame retardancy）--阻滞、延缓火焰沿着电线电缆的蔓延，使火灾不扩大。

耐火（Fire resistance）--在火焰燃烧情况下能保持一定时间的运行，即保持线路的完整性（Circuit integrity）。

无卤（Free halogen）--构成电线电缆的材料不含卤素，其燃烧产物的腐蚀性较低。

低卤（Low halogen）--构成电线电缆的材料中可含有卤素，但含量较低。

低烟（Low smoke）--电线电缆燃烧时产生的烟尘较少，即透光率较高。

低毒（LOW toxicity）--电线电缆材料燃烧时产生的气体毒性较低。

我国阻燃和耐火电线电缆的研究开发始于1982年。

经过5年时间，即1987年，许多电缆厂家已投入生产并为用户所认同。

针对当时对燃烧特性的命名和型号比较混乱的情况，笔者提出以燃烧试验方法相对应的电线电缆燃烧特性，对防火电线电缆进行分类，用汉语拼音的首位字母定型作为相应普通电线电缆型号的前缀。

其中阻燃电线电缆类的型号ZR 和耐火电线电缆类的型号NH已沿用至今。

随着防火电线电缆在开发研究中所取得的许多新进展，原有型号已不敷使用。

加之投产厂家越来越多，在制订企业标准时，对有关型号各取所需，又造成新的混乱。

最突出的表现是，电线电缆的燃烧特性相同，但名称和型号却不同。
