管道离心泵型号特点及技术参数

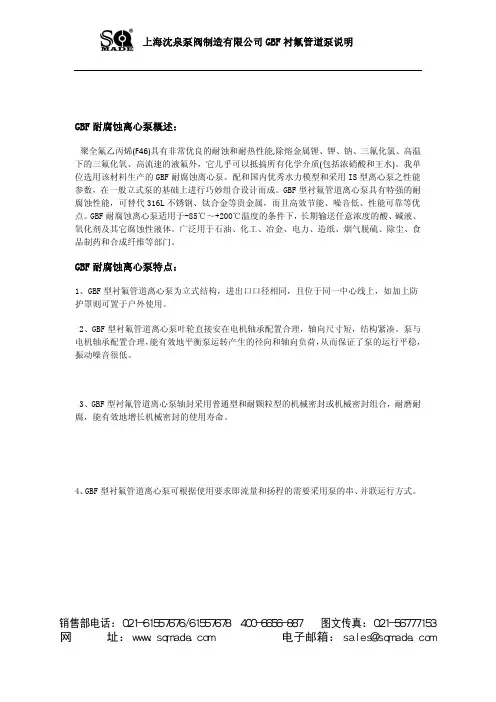

GBF耐腐蚀离心泵概述：聚全氟乙丙烯(F46)具有非常优良的耐蚀和耐热性能,除熔金属锂、钾、钠、三氟化氯、高温下的三氟化氧、高流速的液氟外，它几乎可以抵搞所有化学介质(包括浓硝酸和王水)。

我单位选用该材料生产的GBF耐腐蚀离心泵。

配和国内优秀水力模型和采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。

GBF型衬氟管道离心泵具有特强的耐腐蚀性能，可替代316L不锈钢、钛合金等贵金属，而且高效节能、噪音低、性能可靠等优点。

GBF耐腐蚀离心泵适用于-85℃～+200℃温度的条件下，长期输送任意浓度的酸、碱液、氧化剂及其它腐蚀性液体。

广泛用于石油、化工、冶金、电力、造纸、烟气脱硫、除尘、食品制药和合成纤维等部门。

GBF耐腐蚀离心泵特点：1、GBF型衬氟管道离心泵为立式结构，进出口口径相同，且位于同一中心线上，如加上防护罩则可置于户外使用。

2、GBF型衬氟管道离心泵叶轮直接安在电机轴承配置合理，轴向尺寸短，结构紧凑。

泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。

3、GBF型衬氟管道离心泵轴封采用普通型和耐颗粒型的机械密封或机械密封组合，耐磨耐腐，能有效地增长机械密封的使用寿命。

4、GBF型衬氟管道离心泵可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

销售部电话：０２１－６１５５７６７６／６１５５７６７８ ４００－６６５６－８８７ 图文传真：０２１－５６７７７１５３网 址：ｗｗｗ．ｓｑｍａｄｅ．ｃｏｍ 电子邮箱：ｓａｌｅｓ＠ｓｑｍａｄｅ．ｃｏｍGBF耐腐蚀离心泵性能参数表：型 号流 量扬 程转 速功率m3/h m r/min KWGBF25-12542029000.75/1.1 GBF25-125A 3.62029000.55/0.75 GBF25-1604322900 1.5/2.2 GBF25-160A 3.7322900 1.1/1.5 GBF40-125 6.3202900 1.1/1.5 GBF40-125A 5.61629000.75/1.1 GBF40-160 6.3322900 2.2/3 GBF40-160A 5.9282900 2.2 GBF40-200 6.35029004/5.5 GBF40-200A 5.94429004 GBF50-12512.5202900 1.5/2.2 GBF50-125A11162900 1.1/1.5 GBF50-16012.53229003/4 GBF50-160A11.7282900 2.2/3 GBF50-20012.5502900 5.5/7.5 GBF50-200A11.74429004/5.5 GBF65-125252029003/4 GBF65-125A22.3162900 2.2/3 GBF65-160253229004/5.5 GBF65-160A23.42829004/5.5 GBF65-200255029007.5/11 GBF65-200A23.54429007.5/11 GBF80-12550202900 5.5/7.5 GBF耐腐蚀离心泵型号：GBF80-125A451629004/5.5 GBF80-160503229007.5/11 GBF80-160A46.72829007.5/11 GBF80-2005050290015/18.5 GBF80-200A4744290011/15 GBF100-12510020290011/15 GBF100-125A891629007.5/11 GBF100-16010032290015/18.5 GBF100-160A93.528290011/15 GBF100-20010050290022/30 GBF100-200A93.544290018.5/22 GBF125-12516020290015/18.5 GBF125-125A14316290011/15 GBF125-16016032290022/30 GBF125-160A150********.5/22 GBF150-12516020290015/18.5 GBF150-125A150********/15 GBF150-16016032290022/30 GBF150-160A150********.5/22衬氟管道泵安装说明：1、安装前应检查机组坚固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

ISG单级单吸立式管道离心泵是在一般的立式泵基础上进行巧妙结合设计出来的泵，而用户若是能够掌握ISG型立式管道泵选型参数表，那么对于日后的选择泵中会有很大的帮助，为此上海沈泉立式管道离心泵厂家为大家整理出了以下内容。

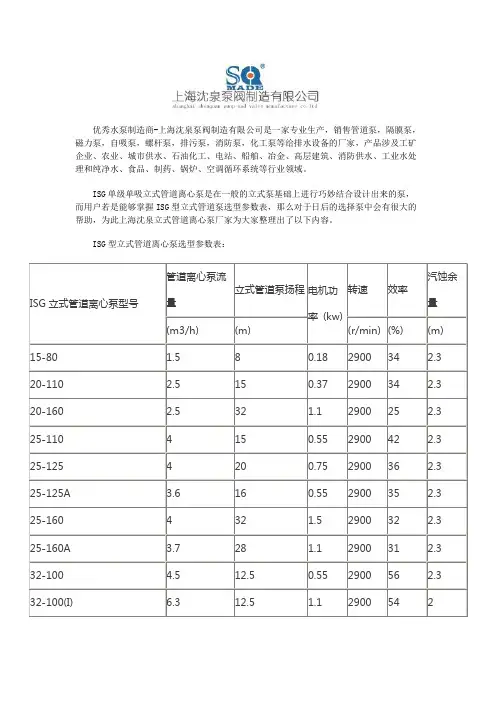

ISG型立式管道离心泵选型参数表：
用户可根据此表选型确定型号，如有特殊情况可咨询我公司技术人员。

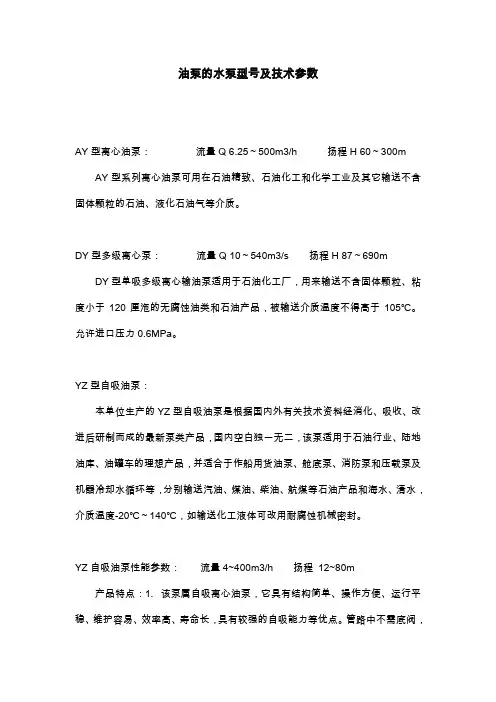

油泵的水泵型号及技术参数AY型离心油泵：流量Q 6.25～500m3/h 扬程H 60～300m AY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。

DY型多级离心泵：流量Q 10～540m3/s 扬程H 87～690m DY型单吸多级离心输油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。

允许进口压力0.6MPa。

YZ型自吸油泵：本单位生产的YZ型自吸油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，国内空白独一无二，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～140℃，如输送化工液体可改用耐腐蚀机械密封。

YZ自吸油泵性能参数：流量4~400m3/h 扬程12~80m产品特点：1.该泵属自吸离心油泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。

管路中不需底阀，工作前只需保证泵体内储有定量引油即可。

用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。

2.该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。

IY型单级单吸离心油泵：流量Q 6.3~200m3/h 扬程H 8~125m IY型单级单吸离心油泵，适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。

ZY型自平衡多级离心油泵：流量Q 10～540m3/s 扬程H 87～690m ZY自平衡多级离心油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

离心泵是一种拥有着体积小、操作简单、寿命长等优点的水泵。

是目前大多数水利工程工业生产中经常使用到的泵型，可见其应用之广泛。

并且离心泵的种类十分之多，根据使用场景和工作原理可分为多个种类，如：管道离心泵自吸离心泵、磁力离心泵等等。

而用户若是能够了解离心泵的型号及参数等内容，那无疑是非常有帮助的，这可以帮助用户在选型的时候更有针对性，从而选择出合适的水泵。

为此，大J就请来看看上海沈泉管道离心泵厂整理出的一下内容吧。

不过，鉴于离心泵型号种类之多，且就本文的篇幅而言，也是不好讲完的，故厂家就以沈泉牌热销的管道离心泵来讲解。

若用户想要了解其他泵类的型号参数，可通过站内产品中心一栏进行查看。

管道离心泵：这是一种应用在管道上增压循环输送水的泵，在应用在十分广泛，并且叫法也不同，有叫管道增压泵的，也有叫管道循环泵的，总之就是一种管道式的离心水泵。

该泵的基本构造是由六部分组成的，分别是叶轮，泵体，泵轴，轴承，密封环，填料函。

且该泵在结构上还分为立式和卧式。

如：isg立式管道离心泵、isw卧式管道离心泵。

该泵在输送介质上是供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。

离心泵的工作原理是：离心泵所以能把水送出去是由于离心力的作用。

水泵在工作前，泵体和进水管必须灌满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。

水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。

这样循环不已，就可以实现连续抽水。

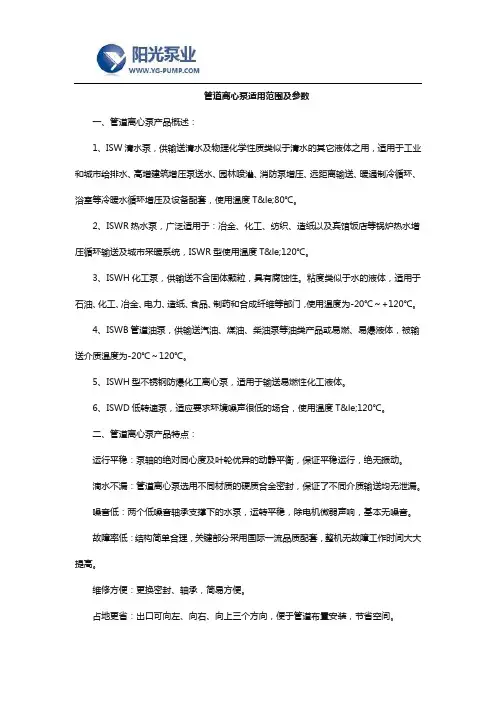

管道离心泵适用范围及参数一、管道离心泵产品概述：1、ISW清水泵，供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高增建筑增压泵送水、园林喷灌、消防泵增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。

2、ISWR热水泵，广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。

3、ISWH化工泵，供输送不含固体颗粒，具有腐蚀性。

粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度为-20℃～+120℃。

4、ISWB管道油泵，供输送汽油、煤油、柴油泵等油类产品或易燃、易爆液体，被输送介质温度为-20℃～120℃。

5、ISWH型不锈钢防爆化工离心泵，适用于输送易燃性化工液体。

6、ISWD低转速泵，适应要求环境噪声很低的场合，使用温度T≤120℃。

二、管道离心泵产品特点：运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

滴水不漏：管道离心泵选用不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。

维修方便：更换密封、轴承，简易方便。

占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

三、管道离心泵型号意义：例如：ISW80-160(I)AISW-清水泵ISWR-热水泵ISWH-化工泵ISWB-管道油泵ISWD-低转速离心泵80-泵进、出口公称直径(mm) 160-叶轮名义直径(mm)I-流量分类A-叶轮经第一次切割。

管道离心泵技术规格书一、项目简介及使用地点城郊煤矿根据生产需要，计划在地面选煤厂、锅炉房、污水处理等地点使用一批管道泵、清水泵、排污泵等。

为保证购进设备满足现场使用，特提出相关技术要求。

使用地点：城郊煤矿。

二、货物名称及供货范围三、主要部件（或产品）配置要求1、水泵主要零件材质选用具有较强的抗腐蚀能力，采用不锈钢或者球墨铸铁QT600-7。

2、外露紧固件：材料的性能不低于2Cr13。

3、设备的金属结构表面都使用喷涂工艺进行防锈处理。

4、铭牌固定牢固，不易脱落。

5、电泵的平均无故障运行时间2000h。

6、噪音低于85分贝。

7、中标厂家需来矿确定出水口法兰尺寸及连接螺栓孔规格及数量，根据我矿现用使用要求供货。

四、设计、生产、制造、安装、检验检测所需资质文件具有生产许可证、产品技术鉴定证书、说明书、检验报告及合格证等证书，煤安设备必须提供煤安证书，防爆设备必须提供防爆合格证，在交货时提供。

五、货物使用环境及范围1、使用地点海拔高度+1800m左右。

2、介质中的PH值在4-10的范围内。

3、环境工作温度0-40℃。

4、水中含固体杂质的体积比为0.1%。

六、货物适用标准泵产品应遵守下述（但不限于）标准、规范和规定（最新版）：符合《煤矿机电设备完好标准》规定。

1、《离心泵技术条件Ⅲ类》 GB/T 5657-2013。

2、《离心泵、混流泵、轴流泵和旋涡泵试验方法》 GB/T3216。

3、《水泵流量的测定方法》 GB/T3214-91。

4、《泵的振动测量与评价方法》 JB/T8097-99。

5、《泵的噪声测量与评价方法》 JB/T8098-99。

6、《泵可靠性测定实验》JB/T6881-93。

6、《泵用灰铸铁件》 JB/T6880.1。

8、《泵用铸钢件》 JB/T6880.2。

9、《机械密封产品验收技术条件》 JB/T4127.3 。

10、《钢制管法兰、垫片、紧固件》 HG20615-97 。

11、电动机外壳应能承受GB 3836.1-2000 中23.4.3.1的冲击试验。

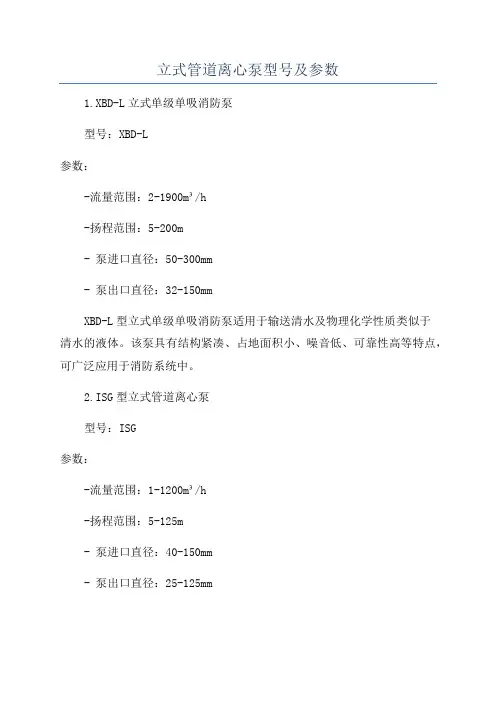

立式管道离心泵型号及参数1.XBD-L立式单级单吸消防泵型号：XBD-L参数：-流量范围：2-1900m³/h-扬程范围：5-200m- 泵进口直径：50-300mm- 泵出口直径：32-150mmXBD-L型立式单级单吸消防泵适用于输送清水及物理化学性质类似于清水的液体。

该泵具有结构紧凑、占地面积小、噪音低、可靠性高等特点，可广泛应用于消防系统中。

2.ISG型立式管道离心泵型号：ISG参数：-流量范围：1-1200m³/h-扬程范围：5-125m- 泵进口直径：40-150mm- 泵出口直径：25-125mmISG型立式管道离心泵适用于输送清水及物理化学性质类似于清水的液体。

该泵结构紧凑、外型美观、噪音低、使用寿命长，广泛用于工农业生产、城市供水、园林喷灌和消防水系统。

3.ISR型立式热水循环泵型号：ISR参数：-流量范围：5-400m³/h-扬程范围：15-125m- 泵进口直径：40-200mm- 泵出口直径：25-150mmISR型立式热水循环泵适用于输送温度不超过150℃的液体。

该泵结构紧凑、外型美观、运行可靠，广泛应用于石油化工、造纸、清洗、高炉循环水等行业中。

4.DL型立式多级长轴泵型号：DL参数：-流量范围：6-450m³/h-扬程范围：33-299m- 泵进口直径：50-150mm- 泵出口直径：32-100mmDL型立式多级长轴泵适用于输送清水及其它类似液体。

该泵结构紧凑、占地面积小、噪音低、使用寿命长，可广泛应用于工业和民用建筑领域。

以上是几种常见的立式管道离心泵型号及其参数。

不同型号的泵适用于不同的场合和液体输送需求。

选择适合的泵型号及参数，能够提高泵的性能和工作效率，满足用户需求。

离心泵规格型号离心泵规格型号一、概述离心泵是一种常见的工业泵，广泛应用于各种行业，包括化工、石油、制药等。

它通过旋转轴将液体吸入并加速到高速旋转，然后将液体以高速喷出。

由于其简单的结构和易用性，离心泵在工业中得到了广泛的应用。

二、基本参数1. 流量：10-5000m³/h2. 扬程：5-200m3. 温度范围：-20℃至120℃4. 压力范围：0.6MPa至2.5MPa5. 介质粘度：≤150mm²/s三、主要部件材料1. 泵体：铸铁、不锈钢等。

2. 叶轮：不锈钢、青铜等。

3. 轴承座：灰铸铁、球墨铸铁等。

4. 密封圈：氟橡胶、丁晴橡胶等。

5. 轴封：机械密封。

四、选型及安装要求1. 根据使用场合选择合适的流量和扬程。

2. 离心泵应该安装在水平位置上，泵体底部应该与地面保持水平。

3. 离心泵的进口和出口应该与管道相连，且管道应该保持水平。

4. 离心泵的进口管道应该安装过滤器，以防止杂质进入泵内。

五、维护保养1. 定期检查离心泵的密封圈和轴封是否磨损或老化，如有需要及时更换。

2. 定期清洗离心泵的进口过滤器，以防止杂质堆积影响泵的正常工作。

3. 定期检查离心泵的轴承是否润滑充足，并及时添加润滑油。

六、使用注意事项1. 禁止在无液体状态下运行离心泵，以免损坏叶轮和轴承。

2. 在启动离心泵前应该先打开出口阀门并将其调整到合适位置，以避免过大或过小的流量对离心泵造成损害。

3. 在停机前应该先关闭出口阀门，并等待几分钟让液体排空后再停机。

七、结论以上是关于离心泵规格型号的详细介绍。

通过了解离心泵的基本参数、主要部件材料、选型及安装要求、维护保养和使用注意事项，可以更好地了解离心泵的使用方法，提高其使用效率和寿命。

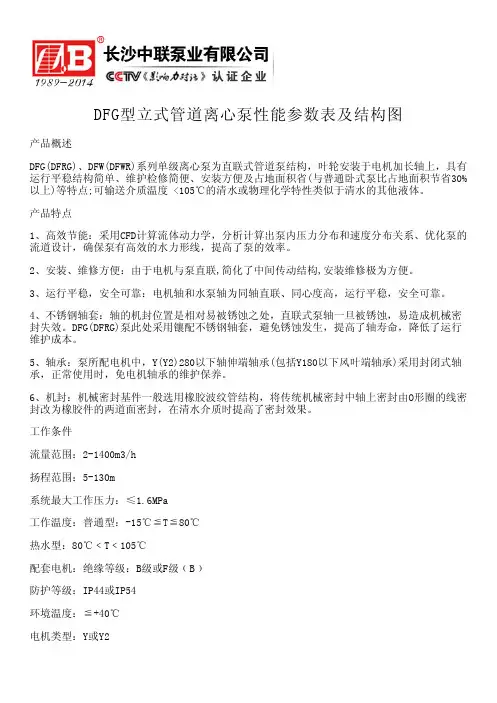

DFG型立式管道离心泵性能参数表及结构图
产品概述
DFG(DFRG)、DFW(DFWR)系列单级离心泵为直联式管道泵结构，叶轮安装于电机加长轴上，具有运行平稳结构简单、维护检修简便、安装方便及占地面积省(与普通卧式泵比占地面积节省30%以上)等特点;可输送介质温度 <105℃的清水或物理化学特性类似于清水的其他液体。

产品特点
1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。

2、安装、维修方便：由于电机与泵直联,简化了中间传动结构,安装维修极为方便。

3、运行平稳，安全可靠：电机轴和水泵轴为同轴直联、同心度高，运行平稳，安全可靠。

4、不锈钢轴套：轴的机封位置是相对易被锈蚀之处，直联式泵轴一旦被锈蚀，易造成机械密封失效。

DFG(DFRG)泵此处采用镶配不锈钢轴套，避免锈蚀发生，提高了轴寿命，降低了运行维护成本。

5、轴承：泵所配电机中，Y(Y2)280以下轴伸端轴承(包括Y180以下风叶端轴承)采用封闭式轴承，正常使用时，免电机轴承的维护保养。

6、机封：机械密封基件一般选用橡胶波纹管结构，将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道面密封，在清水介质时提高了密封效果。

工作条件
流量范围：2-1400m3/h
扬程范围：5-130m
系统最大工作压力：≤1.6MPa
工作温度：普通型：-15℃≦T≦80℃
热水型：80℃﹤T﹤105℃
配套电机：绝缘等级：B级或F级﹙B﹚
防护等级：IP44或IP54
环境温度：≦+40℃
电机类型：Y或Y2。

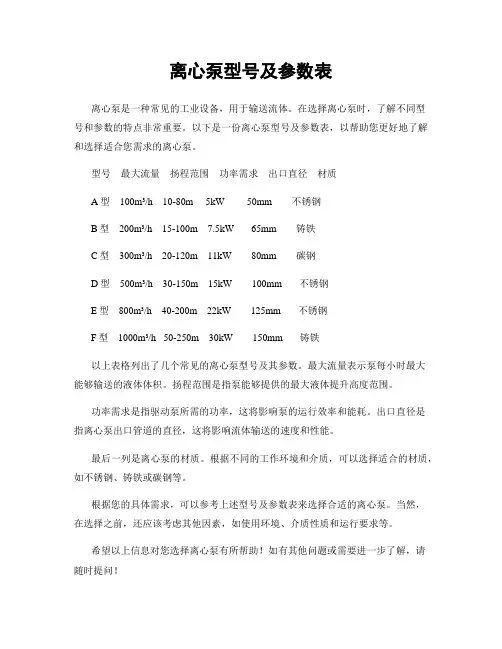

离心泵型号及参数表
离心泵是一种常见的工业设备，用于输送流体。

在选择离心泵时，了解不同型
号和参数的特点非常重要。

以下是一份离心泵型号及参数表，以帮助您更好地了解和选择适合您需求的离心泵。

型号最大流量扬程范围功率需求出口直径材质
A型 100m³/h 10-80m 5kW 50mm 不锈钢
B型 200m³/h 15-100m 7.5kW 65mm 铸铁
C型 300m³/h 20-120m 11kW 80mm 碳钢
D型 500m³/h 30-150m 15kW 100mm 不锈钢
E型 800m³/h 40-200m 22kW 125mm 不锈钢
F型 1000m³/h 50-250m 30kW 150mm 铸铁
以上表格列出了几个常见的离心泵型号及其参数。

最大流量表示泵每小时最大
能够输送的液体体积。

扬程范围是指泵能够提供的最大液体提升高度范围。

功率需求是指驱动泵所需的功率，这将影响泵的运行效率和能耗。

出口直径是
指离心泵出口管道的直径，这将影响流体输送的速度和性能。

最后一列是离心泵的材质。

根据不同的工作环境和介质，可以选择适合的材质，如不锈钢、铸铁或碳钢等。

根据您的具体需求，可以参考上述型号及参数表来选择合适的离心泵。

当然，
在选择之前，还应该考虑其他因素，如使用环境、介质性质和运行要求等。

希望以上信息对您选择离心泵有所帮助！如有其他问题或需要进一步了解，请
随时提问！。

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

一、电动管道泵1、ZW型自吸式污水泵该型号泵适用于城市污水、厂矿企业污水、渣浆等输送。

主要结构特点是自吸式，可无需安装底阀和灌水，而且因为流道宽敞，可以输送各种泥浆，纤维物及固体块，输送过程中不会出现卡塞的现象。

技术参数表：最大流量：800m³/h最大扬程：80m功率范围：2.2-55kW2、IS型单级单吸离心泵该型号泵适用于城市供水、排水、给水及矿山冶金等行业。

主要结构特点是具有优良的噪声降低和耐腐蚀特性，适用于输送清水和物理化学性质类似于清水的液体。

技术参数表：最大流量：1100m³/h最大扬程：125m功率范围：0.55-315kW3、DL型立式多级离心泵该型号泵适用于工业和城市给水、消防、循环冷却、锅炉给水等领域。

主要结构特点是由多个离心泵级联而成，具有节约占地面积，噪声小，更卫生、更可靠的特点。

技术参数表：最大流量：240m³/h最大扬程：305m功率范围：3-200kW二、液压驱动管道泵1、QP型气动膜泵该型号泵适用于输送各种腐蚀性介质、粘液，污染的液体，各种浓度的酸、碱、盐等腐蚀性液体，也适用于带颗粒、含固体的液体。

技术参数表：最大流量：30m³/h最大扬程：50m2、SLW高压电动隔膜泵该型号泵适用于石油、化工、精细化工、合成材料、印染、食品等工业部门中输送各种腐蚀性介质，高黏度、高纯度、易挥发、有毒有害等需要无泄漏、无挥发的介质。

技术参数表：最大流量：5m³/h最大扬程：7Mpa3、DYB60手动泵该型号泵适用于各种建筑施工现场、农村、山区等无电源场所向井下、高楼等地输送清水或硬束类液体。

技术参数表：最大流量：1.5m³/h最大扬程：50m【总结】本文介绍的常见管道泵型号均经过市场验证，具有较高的性价比，适用于不同行业的不同需求。

立式多级管道离心泵型号及参数————————————————————————————————作者: ————————————————————————————————日期:【GＤL系列立式多级管道离心泵】产品:【GＤL系列立式多级管道离心泵】产品简介：GＤL型立式多级管道离心泵是我司在国外优秀泵型之基础上结合用户的使用要求及消防有关标准,并根据ＪＢ/ＴQ6４35-９2标准设计制造的新一代产品。

水泵吸入、排出口位于同一直线上。

转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。

轴封采用机械密封,用平衡室的压力水进行润滑和冷却。

是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。

ﻫ产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

【GDL系列立式多级管道离心泵】型号意义：【GDL系列立式多级管道离心泵】产品特点:１、GDＬ型立式多级离心泵为立式结构,具有占地面积小的特点,泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。

ﻫ２、ＧDＬ型立式多级离心泵口径相同且在同一水平中心线上,无需改变管路结构,可直接安装在管道的任何部们,安装极为方便。

ﻫ 3、电机外加防雨罩可直接置于室外使用,而无需建造泵房，大大节约基建投资。

４、GＤＬ型立式多级离心泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。

ﻫ 5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。

ﻫ6、高效节能，外形美观。

7、注50口径以上内件铸件成形。

【GDＬ系列立式多级管道离心泵】技术参数:流量:２-160m3／h;扬程:２4-200ｍ;ﻫ功率：1.１-9０ｋw；转速：29０0r/mｉn；ﻫ口径：φ2５-φ１50;ﻫ温度范围：－15－＋1２0℃;ﻫ工作压力:≤２.5Ｍｐa。

管道离心泵irg80-200，并要求其成员国依据此制定相应的风电发展计划。

而欧盟在27年初又进一步修订了风电发展计划和目标，要求到2年风电装机容量达【管道离心泵irg80-200】产品概述：ISG立式单级管道离心泵，是采用IS型单级单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

【管道离心泵irg80-200】型号意义：【管道离心泵irg80-200】产品特点：1、ISG泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡振动噪音很低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。

4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

【管道离心泵irg80-200】主要用途： 1.　ISG立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

2.　IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。

3.　GRG型立式高温离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。

isg200-200(I)A立式管道离心泵进口铜精矿。

目前，西藏共发现了藏东的“玉龙铜成矿带”、拉萨至日喀则一带的“冈底斯东段铜成矿带”、阿里地区班公湖至那曲地区怒江源的“班公错——怒江铜成矿带”等三个【isg200-200(I)A立式管道离心泵】产品概述：ISG立式单级管道离心泵，是采用IS型单级单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

【isg200-200(I)A立式管道离心泵】型号意义：【isg200-200(I)A立式管道离心泵】产品特点：1、ISG泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡振动噪音很低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。

4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

【isg200-200(I)A立式管道离心泵】主要用途： 1.　ISG立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

2.　IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。

WDF卧式多级不锈钢离心泵_中小型卧式管道增压泵规格型号_样本一、产品特点1.采用不锈钢制造，具有良好的耐腐蚀性和耐高温性，适用于输送化工介质和高温液体。

2.优选进口轴承，保证泵的稳定性和可靠性，延长使用寿命。

3.设计紧凑，占地面积小，适用于空间有限的场所安装。

4.采用多级结构，能够提供较高的扬程和流量，满足用户的不同需求。

5.采用静态密封和机械密封相结合的方式，确保泵的密封性能。

6.简化的结构设计，易于维修和保养，减少了维护成本。

7.电机保护等级为IP55，保证了电机的安全性和可靠性。

二、规格型号1.型号：WDF1-20流量：1-20m³/h扬程：24-240m功率：0.55-4kW转速：1450 r/min2.型号：WDF2-30流量：1-30m³/h扬程：32-320m功率：0.75-5.5kW 转速：1450 r/min 3.型号：WDF4-40流量：1-40m³/h扬程：42-420m功率：1.5-11kW转速：1450 r/min 4.型号：WDF8-80流量：1-80m³/h扬程：84-840m功率：3-22kW转速：1450 r/min 5.型号：WDF16-160流量：1-160m³/h 扬程：168-1680m 功率：5.5-45kW转速：1450 r/min以上仅为一部分规格型号，WDF卧式多级不锈钢离心泵还有更多其他规格型号可供选择。

用户可以依据实际需求，选择合适的规格型号。

总结：WDF卧式多级不锈钢离心泵是一种中小型卧式管道增压泵，具有不锈钢制造、耐腐蚀、耐高温、多级结构等特点。

其规格型号丰富，可满足用户不同的流量、扬程和功率需求。

这些特点使得WDF卧式多级不锈钢离心泵在化工、农田灌溉、城市供水和建筑节能等领域得到广泛应用。

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

GDL型立式多级管道离心泵是在ISG立式管道离心泵和DL型多级泵结合两者的优点的基础上生产的一种简单实用的泵类产品，其使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代产品。

水泵进出水口位于同一水平线上，就像管道一样方便布置，故称立式多级管道离心泵。

转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。

轴封采用机械密封，用平衡室的压力水进行润滑和冷却。

是各大行业冷热水或物理化学性质类似于水等液体输送的优异泵种类。

产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

一、GDL系列立式多级管道离心泵选型技术参数1、流量：多级管道离心泵的流量通常用字母Q来表示，流量单位通常用m3/h(吨/小时)表示，流量范围在2-160m3/h;扬程：离心水泵的扬程通常用字母H，单位通常用米(m)或者压力MPa来表示，扬程范围在24-200m;功率：即泵所配的电机功率大小，单位为KW(千瓦)，功率范围在1.1-90kw;转速：电机的转速，GDL多级管道离心泵所配电机转速均为2900r/min;口径：泵的进出水口口径，即吸入口和排出口口径，口径范围在φ25-φ150;温度范围：泵运行所能承受介质的温度，温度范围在-15-+120℃;二、GDL多级管道离心泵的性能参数选型表格通过上面的讲解，大J对GDL立式多级管道离心泵的性能参数和型号应该已经了解了，产品是否适合您现场的情况需求，可以致电我公司，我们有专业的工程师为您解答其他使用问题。

IRG管道离心泵型号及特点一、IRG型热水型管道离心泵概述：IRG型热水型管道离心泵是本单位科技人员联合国内水泵专家选用国内优秀水力模型，采用以前卧式IS型离心泵性能参数，在一般SG型管道泵的基础上进行整合所有的优点设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温、腐蚀性化工泵、油泵。

该离心泵产品具有高效节能、噪音比以前管道泵偏低、性能可靠等优点，符合最新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造，93年通过国家机械工业部管道泵产品统检合格。

结合本公司多年生产经验而设计的第二代高效节能产品，根据使用场合介质和温度不同，过流部分可据客户要求采用不锈钢材质使该系列产品使用得到普及。

结构合理技术先进效率高安全可靠输送不含固体颗粒应用广泛IRG管道离心泵的命名是由它的英文代码，泵的结构和泵制作原理构成的。

IRG管道离心泵中的IRG，相信知道一点泵知识的看到IRG大概都知道它是一款热水型立式管道离心泵，材质为铸铁，和IRG离心泵的外形相同材质不同或者电机不同的泵如下： IHG型不锈钢管道离心泵；YG型离心油泵；IHGB型不锈钢离心油泵ISGB型便拆式离心泵：一般是比较大型的，便拆式的优点在于以后维修方便。

ISGD型低转速离心泵：转速为1450r/min电机，用于扬程不是很高。

但流量又需要比较大的地方。

二、IRG型热水型管道离心泵特点：1、单级离心泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑、占地面积小、建筑投入低，如加上防护罩则可置于户外使用。

2、叶轮直接安在电机的加长轴上，(很有力的减少了电机的负荷。

因为少了联轴器)轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质、耐磨密封，能有效地增长机械密封的使用寿命。

离⼼泵技术参数（重量）ISW卧式离⼼泵排⽔泵增压泵循环泵永嘉县泉顿泵业制造⼚ISW管道泵采⽤先进⽔⼒模型，运⾏平衡，噪⾳低，密封可靠，⽆泄漏，结构合理占地⾯积⼩，寿命长是IH泵基础上改良起来应⽤范围供输送不含固体颗粒具有腐蚀性、粘度类似⽔的液体。

其标记、额定性能和尺⼨等效采⽤国际标准ISO2858，具有性能范围⼴、效率⾼、“三化”⽔平⾼和维修⽅便，是国家推⼴的节能产品。

化⼯泵输送介质温度为-20℃～105℃，需要时采⽤冷却措施可输送更⾼温度的介质，适⽤于化⼯、⽯油、冶⾦、电⼒、造纸、⾷品、制药、环保、废⽔处理和合成纤维等⾏业⽤于输送各种腐蚀的或不允许污染的类似于⽔的介质。

⾷品⼯业化⼯企业和城市给⽔污⽔排放，⾃来⽔⽹增压，建筑⽣活⽤⽔，建筑消防⽤⽔，中央空调系统，其它冷热清洁介质，循环增压。

技术参数流量：6.3-1500m3/h扬程：5-150m转速：980-2900r/min⼝径：φ40-φ500⼯作压⼒：1·6.MPa介质温度：≤0~+180℃型号意义型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)15-80 1.5 0.42 8 34 2800 0.18 2.3 17 20-110 2.5 0.69 15 34 2800 0.37 2.3 25 20-160 2.5 0.69 32 25 2900 0.75 2.3 29 25-110 4 1.11 15 42 2900 0.55 2.3 26 25-1254 4 1.11 20 36 2900 0.75 2.3 2825-125A 3.6 1.0 16 35 2900 0.55 2.3 27 25-160 4 1.11 32 32 2900 1.5 2.3 39 25-160A 3.7 1.03 28 31 2900 1.1 2.3 34 32-100 4.5 12.5 12.5 44 2900 0.55 2.0 27 32-100(I) 6.3 1.75 12.5 54 2900 0.75 2.0 32 32-125 5 1.39 20 44 2900 0.75 2.3 28 32-125A 4.5 1.25 16 43 2900 0.55 2.3 28 32-160 6.5 5 32 44 2900 1.5 2.3 39 32-160A 4 1.1 25 34 2900 1.1 2.0 38 32-160(I) 6.3 1.75 32 40 2900 2.2 2.0 47 32-200 4.5 12.5 50 32 2900 3 2.0 55 32-200(I) 6.3 1.75 50 33 2900 4 2.0 43 32-200A 4 1.11 44 40 2900 2.2 2.0 74 40-100 6.3 1.75 12.5 54 2900 0.55 2.3 32 40-100A 5.6 1.56 10 52 2900 0.37 2.3 32 40-125 6.3 1.75 20 46 2900 1.1 2.3 34 40-125A 5.6 1.56 16 45 2900 0.75 2.3 33 40-160 6.3 1.75 32 40 2900 2.2 2.3 47 40-160A 5.9 1.64 28 39 2900 1.5 2.3 43 40-160B 5.5 1.53 24 38 2900 1.1 2.3 38 40-200 6.3 1.75 50 33 2900 4 2.3 74 40-200A 5.9 1.64 44 31 2900 3 2.3 62 40-200B 5.3 1.47 36 29 2900 2.2 2.3 52 40-250 6.3 1.75 80 28 2900 7.5 2.3 105 40-250A 5.9 1.64 70 28 2900 5.5 2.3 98 40-250B 5.5 1.53 60 27 2900 4 2.3 7740-100(I) 12.5 3.47 12.5 62 2900 1.1 2.3 34 40-100(I)A 11 3.05 10 60 2900 0.75 2.3 32 40-125(I) 12.5 347 20 58 2900 1.5 2.3 38 40-125(I)A 11 3.05 16 57 2900 1.1 2.3 33型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)40-160(I) 12.5 3.47 32 52 2900 3 2.3 56 40-160(I)A 11.7 3.25 28 51 2900 2.2 2.3 47 40-160(I)B 10.4 2.89 22 50 2900 1.5 2.3 43 40-200(I) 12.5 3.47 50 46 2900 5.5 2.3 85 40-200(I)A 11.7 3.25 44 45 2900 4 2.3 75 40-200(I)B 10.6 2.94 36 44 2900 3 2.3 63 40-250(I) 12.5 3.47 80 38 2900 11 2.3 145 40-250(I)A 11.6 3.22 70 38 2900 7.5 2.3 95 40-250(I)B 10.8 3.0 60 37 2900 5.5 2.3 94 40-250(I)C 10.0 2.78 52 36 2900 5.5 2.3 88 50-100 12.5 3.47 12.5 62 2900 1.1 2.3 36 50-100A 11 3.05 10 60 2900 0.75 2.3 35 50-125 12.5 3.47 20 58 2900 1.5 2.3 43 50-125A 11 3.05 16 57 2900 1.1 2.3 38 50-160 12.5 3.47 32 52 2900 3 2.3 59 50-160A 11.7 3.25 28 51 2900 2.2 2.3 51 50-160B 10.4 2.89 22 50 2900 1.5 2.3 47 50-200 12.5 3.47 50 46 2900 5.5 2.3 101 50-200A 11.7 3.25 44 45 2900 4 2.3 8050-200B 10.6 2.94 36 44 2900 3 2.3 68 50-250 12.5 3.47 80 38 2900 11 2.3 160 50-250A 11.6 3.22 70 38 2900 7.5 2.3 115 50-250B 10.8 3.0 60 37 2900 5.5 2.3 114 50-250C 10.0 2.78 52 36 2900 5.5 2.3 108 50-100(I) 25 6.94 12.5 69 2900 1.5 2.5 41 50-100(I)A 22.3 6.19 10 67 2900 1.1 2.5 36 50-125(I) 25 6.94 20 68 2900 3 2.5 56 50-125(I)A 22.3 6.19 16 66 2900 2.2 2.5 48 50-160(I) 25 6.94 32 63 2900 4 2.5 72 50-160(I)A 23.4 6.5 28 62 2900 3 2.5 71 50-160(I)B 21.6 6.0 24 58 2900 2.2 2.5 59 50-200(I) 25 6.94 50 58 2900 7.5 2.5 108 50-200(I)A 23.5 6.53 44 57 2900 5.5 2.5 107 50-200(I)B 21.8 6.06 38 55 2900 4 2.5 100 50-250(I) 25 6.94 80 50 2900 15 2.5 175型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)50-250（IA）23.4 6.5 70 50 2900 11 2.5 165 50-250（I）B 21.6 6.0 60 49 2900 7.5 2.5 165 50-315（I）25 6.94 125 40 2900 30 2.5 310 50-315（I）A 23.7 6.58 113 40 2900 22 2.5 245 50-315（I）B 22.5 6.25 101 39 2900 18.5 2.5 215 50-315（I）C 20.6 5.72 85 38 2900 15 2.5 195 65-100 25 6.94 12.5 69 2900 1.5 2.5 4665-100A 22.3 6.19 10 67 2900 1.1 2.5 41 65-125 25 6.94 20 68 2900 3 2.5 58 65-125A 22.3 6.19 16 66 2900 2.2 2.5 49 65-160 25 6.94 32 63 2900 4 2.5 75 65-160A 23.4 6.5 28 62 2900 3 2.5 75 65-160B 21.6 6.0 24 58 2900 2.2 2.5 63 65-200 25 6.94 50 58 2900 7.5 2.5 107 65-200A 23.5 6.53 44 57 2900 5.5 2.5 107 65-200B 21.8 6.06 38 55 2900 4 2.5 100 65-250 25 6.94 80 50 2900 15 2.5 180 65-250A 23.4 6.5 70 50 2900 11 2.5 170 65-250B 21.6 6.0 60 49 2900 7.5 2.5 170 65-315 25 6.94 125 40 2900 30 2.5 320 65-315A 23.7 6.58 113 40 2900 22 2.5 255 65-315B 22.5 6.25 101 39 2900 18.5 2.5 225 65-315C 20.6 5.72 85 38 2900 15 2.5 205 65-100（I）50 13.9 12.5 73 2900 3 3.0 63 65-100（I）A 44.7 12.4 10 72 2900 2.2 3.0 53 65-125（I）50 13.9 20 72.5 2900 5.5 3.0 99 65-125（I）A 45 12.5 16 71 2900 4 3.0 78 65-160（I）50 13.9 32 71 2900 7.5 3.0 103 65-160（I）A 46.7 13.0 28 70 2900 7.5 3.0 103 65-160（I）B 43.3 12.0 24 69 2900 5 3.0 97 65-200（I）50 13.9 50 67 2900 15 3.0 176 65-200（I）A 47 13.1 44 66 2900 11 3.0 166 65-200（I）B 43.5 12.1 38 65 2900 7.5 3.0 11465-250（I）50 13.9 80 59 2900 22 3.0 23565-250（I）A 46.7 13.0 70 59 2900 18.5 3.0 20580-100 80-100A 80-125 80-125A 80-160 80-160 80-160A 80-160B 80-200 80-200A 80-200B 80-250 80-250A 80-250B 80-315A 80-315B 80-315C 80-350 80-350A 80-350B 80-100I 80-100IA 80-125I 80-125IA 80-160I 80-160IA 80-160IB 80-200I 80-200IA 80-200IB型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)80-250（I）100 27.8 80 69 2900 37 4.0 330 80-250（I）A 93.5 26.0 70 68 2900 30 4.0 315 80-250（I）B 87 24.2 60 66 2900 22 4.0 315 80-315（I）100 27.8 125 66 2900 75 4.0 675 80-315（I）A 95 26.4 113 66 2900 55 4.0 535 80-315（I）B 90 25 101 65 2900 45 4.0 420 80-315（I）C 82 22.8 85 63 2900 37 4.0 36 100-100 100 27.8 12.5 76 2900 5.5 4.5 113 100-100A 89 47 10 74 2900 4 4.5 91 100-125 100 27.8 20 76 2900 11 4.5 169 100-125A 89 24.7 16 74 2900 7.5 4.5 118 100-160 100 27.8 32 76 2900 15 4.5 191 100-160A 93.5 26.0 28 74 2900 11 4.5 181 100-160B86.624.1247229007.54.5181100-200 100 27.8 50 74 2900 22 4.0 245 100-200A 93.5 26.0 44 73 2900 18.5 4.0 215 100-200B 87 24.2 38 71 2900 15 4.0 193100-250 100 27.8 80 69 2900 37 4.0 345 100-250A 93.5 26.0 70 68 2900 30 4.0 330 100-250B 87 24.2 60 66 2900 22 4.0 330 100-315 100 27.8 125 66 2900 75 4.0 689 100-315A 95 26.4 113 66 2900 55 4.0 549 100-315B 90 25 101 65 2900 45 4.0 439 100-315C 82 22.8 85 63 2900 37 4.0 385 100-100（I）160 44.4 12.5 73 2900 11 4.5 115 100-125（I）160 44.4 20 74 2900 15 4.5 168 100-125（I）A 140 39 17 72 2900 11 4.5 168 100-160（I）160 44.4 32 79 2900 22 5.6 210 100-160（I）A 140 39 28 76 2900 18.5 5.0 210 100-200（I）160 44.4 50 79 2900 37 5.2 402 100-200（I）A 140 39 45 74 290030 4.5 395 100-200（I）B 100 27.8 40 72 2900 22 4.5 360 100-250（I）160 44. 4 80 77 2900 55 4.8 560 100-250（I）A 140 39 72 72 2900 45 4.5 420 100-250（I）B 100 27.8 65 70 2900 37 4.5 400型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)100-350 100 27.8 153.6 57 2900 90 4.0 950 100-350A 87 24.2 142 75 2900 75 4.0 830 100-350B 82 22.8 135 75 2900 55 4.0 600 125-100 160 44.4 12.5 82 2900 11 4.0 180 125-100A 150 39.7 10 77 2900 7.5 4.0 125125-125 160 44.4 20 80 2900 15 4.0 220 125-125A 143 39.7 16 77 2900 11 4.0 210 125-160 160 4.4 32 78 2900 22 4.0 265 125-160A 150 41.7 28 76 2900 18.5 4.0 230 125-160B 138 38.3 24 73 2900 15 4.0 215 125-200 160 44.4 50 77 2900 37 5.5 395 125-200A 150 41.7 44 76 2900 30 5.5 380 125-200B 138 38.3 37.5 75 2900 22 5.5 320 125-250 160 44.4 80 75 2900 55 5.5 580 125-250A 150 41.7 70 74 2900 45 5.5 490 125-250B 138 38.3 60 73 2900 37 5.5 430 125-315 160 44.7 125 70 2900 90 5.5 790 125-315A 150 41.7 110 70 2900 75 5.5 710 125-315B 143 39.7 100 69 2900 75 5.5 705 125-315C 134 37.2 88 67 2900 55 5.5 585 150-125 160 44.4 24 76 2900 11 4.0 210 150-125A 150 41.7 16 77 2900 7.5 4.0 130 150-160 160 44.4 32 75 2900 22 4.0 270 150-160A 150 41.7 28 76 2900 18.5 4.0 230 150-160B 140 39 24 73 2900 15 4.0 220 150-200 200 55.6 12.5 78 1450 15 3.0 265 150-200A 176 49.7 10 76 1450 11 3.0 244 150-200B 140 39 38 75 1450 22 4.0 275 150-250 200 55.6 20 79 1450 18.5 3.0 300 150-250A 184.4 51.2 17 78 1450 15 3.0 262 150-250B 167 46.4 14 76 1450 11 3.0 241150-315 20 55.6 32 78 1450 30 2.5 410 150-315A 187 51.9 28 77 1450 22 3.5 335 150-315B 173 48.1 24 76 1450 18.5 3.5 315 150-350 160 44.4 150 80 2900 110 5.5 970型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)150-350A 150 41.7 142 70 2900 90 5.5 790 150-350B 140 39 135 76 2900 75 5.5 705 150-400 200 55.6 50 75 1450 45 3.5 490 150-400A 187 51.9 44 74 1450 37 3.5 454 150-400B 174 48.3 38 73 1450 30 3.5 435 150-400C 160 44.4 32 71 1450 22 3.5 365 150-250(I) 200 55.6 80 76 2900 75 4.5 702 150-250(I)A 187 51.9 70 75 2900 55 4.5 561 150-250(I)B 173 48.1 60 74 2900 45 4.5 460 150-315(I) 20 55.6 125 73 2900 110 4.5 980 150-315(I)A 187 51.9 110 72 2900 90 4.5 800 150-315(I)B 173 48.1 95 70 2900 75 4.5 724 200-200 200 55.6 12.5 78 1450 15 3.0 265 200-200A 179 49.7 10 76 1450 11 3.0 244 200-250 200 55.6 20 79 1450 18.5 3.0 305 200-250A 184.4 51.2 17 78 1450 15 3.0 267 200-250B 167 46.4 14 76 1450 11 3.0 246 200-315 200 55.6 32 78 1450 30 3.5 417 200-315A 189 51.9 28 77 1450 22 3.5 342 200-315B 173 48.1 24 76 1450 18.5 3.5 322 200-400 200 55.6 50 75 1450 45 3.5 498 200-400A 187 51.9 44 74 1450 37 3.5 462 200-400B 174 48.6 38 73 1450 30 3.5 443 200-400C 160 44.4 32 71 1450 22 3.5 373 200-200(I) 400 111.1 12.5 80 1450 22 4.0 382 200-200(I)A 358 99.4 10 78 1450 18.5 4.0 346 200-250(I) 400 111.4 20 80 1450 30 4.0 475 200-250(I)A 358 99.6 14 78 1450 22 4.0 405 200-250(I)B 322 89.4 13 75 1450 18.5 4.0 387 200-315(I) 400 111.4 32 80 1450 55 4.0 675 200-315(I)A 374 103.9 28 79 1450 45 4.0 560 300-315(I)B 346 96.1 24 78 1450 37 4.0 535 200-400(I) 400 111.4 50 81 1450 75 4.0 830 200-400(I)A 374 103.9 44 80 1450 75 4.0 830 200-400(I)B 346 96.1 38 78 1450 55 5.0 685 200-400(I)C 320 88.9 32 76 1450 45 5.0 580型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)250-250 550 152.8 20 82 1450 45 5.0 620 250-250A 500 139 17 80 1450 37 5.0 550250-235 500 139 12.5 78 1480 22 4.5 410 250-300 500 139 20 78 1480 37 4.5 550 250-315 550 152.8 32 80 1450 75 5.5 890 250-315A 500 139 28 78 1450 55 5.5 690 250-315B 450 125 24 74 1450 45 5.5 620 250-400 500 139 50 72 1480 90 4.5 1530 300-235 720 200 18 81 1450 55 5.0 1075 300-235A 600 166 15 79 1450 45 5.0 970 300-235B 540 150 12.8 78 1450 37 5.0 925 300-250 720 200 20 83 1450 55 6.0 1085 300-250A 600 166 17 81 1450 45 6.0 980 300-300 720 200 28 82 1480 75 5.0 1230 300-300A 600 166 24 80 1480 75 5.0 1095 300-300B 540 150 21 78 1480 55 5.0 980 300-315 720 200 32 84 1480 90 4.5 1350 300-315A 650 180 28 80 1480 75 4.5 1240 300-315B 580 151 24 78 1480 55 4.5 1100 300-380 720 200 44 84 970 132.0 5.0 1900 300-380A 666 185 38 80 970 110.0 5.0 1700 300-380B 614 170.6 32 78 970 90.0 5.0 1530 300-390 720 200 18 81 980 55 5.0 1300 300-390A 600 167 15 79 980 45 5.0 1220 300-390B 540 150 12.5 77 980 37 5.0 1100 300-400 600 166 50 78 1480 110 5.0 1500 300-480 720 200 28 81 980 75 5.0 1500 300-480A 600 166 24 80 980 75 5.0 1280300-480B 540 150 21 79 980 55 5.0 1180 350-235 800 222 12.5 83 1480 37 4.5 1050 350-300 800 222 20 82 1480 55 4.5 1230 350-315 800 222 32 84 1480 90 4.5 1650 350-400 800 222 50 83 1480 160 4.5 1950 400-300 1080 300 20 78 1480 90 6.0 1570 400-315 1080 300 32 76 1480 132 6.0 1880 500-300 1200 333 20 80 1480 110 6.0 1800 500-315 1200 333 32 78 1480 160 6.0 2070。
