工艺流程图的一般规定与阅读

工艺流程图制图规范工艺流程图一般有如下几种:1．全厂总工艺流程图或物料平衡图，在化工厂设计中，为总说明部分提供的全厂流程图样。

对综合性化工厂则称全厂物料平衡图。

图上各车间(工段)用细实线画成长方框来示意。

流程线只画出主要物料，用粗实线表示。

流程方向用箭头画在流程线上。

图上还注明了车间名称，各车间原料、半成品和成品的名称、平衡数据和来源、去向等。

2．物料流程图MBD（material balance diagram），是在全厂总工艺流程图基础上，分别表达各车间内部工艺物料流程的图样。

在流程上标注出各物料的组分、流量以及设备特性数据等。

3．工艺管道及仪表流程图PID(Piping&Instrument Diagram)，是以物料流程图为依据，内容较为详细的一种工艺流程图。

在管线和设备上画出配置的某些阀门、管件、自控仪表等的有关符号。

绘图软件工艺流程图一般绘图软件为AutoCAD，但企业及设计院一般使用在AutoCAD平台上二次开发的软件,如：国产软件——PIDCAD工艺流程图设计软件、工艺流程设计软件。

其中后者是将常用化工设备以组件形式构建数据库，用户直接调用即可。

绘制程序工艺流程图绘制程序为:首先选择图纸图副、标题栏等；其次，绘制主要设备；再次，绘制管线；然后，添加阀门、仪表、管件等，添加标注信息；最后，核查图纸正确性；工艺流程表示标准1总则1.1目的为了规范工艺流程图设计的内容及表示方法，提高设计质量，特编制本标准。

1.2范围1.2.1本标准规定了工艺流程图的绘制方法﹑详细设计（施工图设计）阶段的管道及仪表流程图﹑基础设计（初步设计）阶段的工艺管道及仪表流程图﹑外来流程图的编制﹑计算机辅助设计规定等要求。

1.2.2本标准适用于炼油装置和石油化工装置的“工艺流程图”（PFD）和“管道及仪表流程图”（PID）设计。

对于有特殊要求的项目，须结合具体情况，灵活运用。

1.3引用标准使用本标准时，应使用下列标准最新版本。

化工工艺流程图制图标准CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。

1、图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。

GB/T 14689—93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。

在用计算机绘图时，根据实际需要,图样幅画还可以设置以下内容:（1）方向符号：用来确定CAD图样的视图方向。

（2)剪切符号：用于对CAD图样的裁剪定位。

（3）米制参考分度:用于对图样比例尺寸提供参考。

（4）对中符号:用于对CAD图样的方位起到对中作用。

对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。

同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边(B）成整数倍增加。

2、比例:CAD图样中所采用的比例应该符合国家标准GB/T 14609—93《技术制图比例》的有关规定，具体见表2-2。

必要时候也可以选择表2—3中的比例。

3、字体：CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀,并要求采用长仿宋矢量字体。

代号、符号要符合有关标准规定。

(1）字一般要以斜体输出。

（2)小数点输出时，应占一个字位，并位于中间靠下处。

（3）字母一般也要斜体输出.（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。

(5)标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。

（6）字体高度由图样幅面大小确定.(7）规定字体的最小字距、行距,以及间隔线、基准线与书写字体间的最小距离.4、图线：图线指图线的基本线型和基本线型的变形。

GB/T 17450-98《技术制图图线》对图线有详细的说明。

图9-3 设备位号与名称 第一节化工工艺流程图表达化工生产过程与联系的图样称为化工工艺图.它是化工工艺人员进行工艺设计的主要内容，也是化工厂进行工艺安装和指导生产的重要技术文件。

化工工艺图主要包括工艺流程图、设备布置图和管路布置图。

一、工艺流程图概述化工工艺流程图是一种表示化工生产过程的示意性图样，即按照工艺流程的顺序，将生产中采用的设备和管路从左至右展开画在同一平面上，并附以必要的标注和说明.它主要表示化工生产中由原料转变为成品或半成品的来龙去脉及采用的设备.根据表达内容的详略，化工工艺流程图分为方案流程图和施工流程图.方案流程图一般仅画出主要设备和主要物料的流程线,用于粗略地表示生产流程。

施工流程图通常又称为带控制点工艺流程图，是在方案流程图的基础上绘制的、内容较为详细的一种工艺流程图。

它是设备布置和管路布置设计的依据，并可供施工安装和生产操作时参考.图9—2为醋酐残液蒸馏岗位带控制点工艺流程图.带控制点工艺流程图一般包括以下内容：1．图形应画出全部设备的示意图和各种物料的流程线,以及阀门、管件、仪表控制点的符号等。

(2）标注注写设备位号及名称、管段编号、控制点及必要的说明等。

（3）图例说明阀门、管件、控制点等符号的意义。

（4）标题栏注写图名、图号及签字等。

二、工艺流程图的表达方法方案流程图和带控制点工艺流程图均属示意性的图样，只需大致按投影和尺寸作图。

它们的区别只是内容详略和表达重点的不同，这里着重介绍带控制点工艺流程图的表达方法。

（一）设备的表示方法 采用示意性的展开画法，即按照主要物料的流程，从左至右用细实线、按大致比例画出能够显示设备形状特征的主要轮廓。

常用设备的示意画法，可参见附表21.各设备之间要留有适当距离，以布置连接管路。

对相同或备用设备，一般也应画出。

每台设备都应编写设备位号并注写设备名称，其标注方法如图9—3。

其中设备位号一般包括设备分类代号、车间或工段号、设备序号等，相同设备以尾号加以区别。

基本要求主要是图纸、比例、字体和图线的选用。

1图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。

GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。

在用计算机绘图时，根据实际需要，图样幅画还可以设置以下内容：（1）方向符号：用来确定CAD图样的视图方向。

（2）剪切符号：用于对CAD图样的裁剪定位。

（3）米制参考分度：用于对图样比例尺寸提供参考。

（4）对中符号：用于对CAD图样的方位起到对中作用。

对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。

同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边（B）成整数倍增加。

电热管CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。

1、图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。

GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。

在用计算机绘图时，根据实际需要，图样幅画还可以设置以下内容：（1）方向符号：用来确定CAD图样的视图方向。

（2）剪切符号：用于对CAD图样的裁剪定位。

（3）米制参考分度：用于对图样比例尺寸提供参考。

（4）对中符号：用于对CAD图样的方位起到对中作用。

对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。

同时规定在CAD 绘图中对图纸有加长加宽要求时，应按基本幅面的短边（B）成整数倍增加。

2、比例：CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定，具体见表2-2.必要时候也可以选择表2-3中的比例。

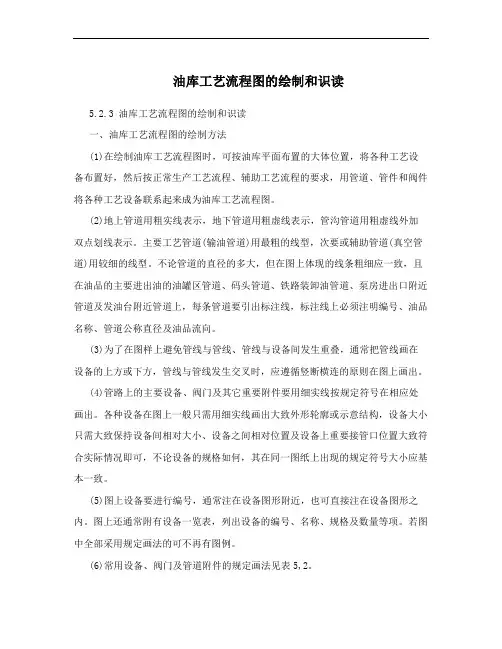

油库工艺流程图的绘制和识读5.2.3 油库工艺流程图的绘制和识读一、油库工艺流程图的绘制方法(1)在绘制油库工艺流程图时，可按油库平面布置的大体位置，将各种工艺设备布置好，然后按正常生产工艺流程、辅助工艺流程的要求，用管道、管件和阀件将各种工艺设备联系起来成为油库工艺流程图。

(2)地上管道用粗实线表示，地下管道用粗虚线表示，管沟管道用粗虚线外加双点划线表示。

主要工艺管道(输油管道)用最粗的线型，次要或辅助管道(真空管道)用较细的线型。

不论管道的直径的多大，但在图上体现的线条粗细应一致，且在油品的主要进出油的油罐区管道、码头管道、铁路装卸油管道、泵房进出口附近管道及发油台附近管道上，每条管道要引出标注线，标注线上必须注明编号、油品名称、管道公称直径及油品流向。

(3)为了在图样上避免管线与管线、管线与设备间发生重叠，通常把管线画在设备的上方或下方，管线与管线发生交叉时，应遵循竖断横连的原则在图上画出。

(4)管路上的主要设备、阀门及其它重要附件要用细实线按规定符号在相应处画出。

各种设备在图上一般只需用细实线画出大致外形轮廓或示意结构，设备大小只需大致保持设备间相对大小、设备之间相对位置及设备上重要接管口位置大致符合实际情况即可，不论设备的规格如何，其在同一图纸上出现的规定符号大小应基本一致。

(5)图上设备要进行编号，通常注在设备图形附近，也可直接注在设备图形之内。

图上还通常附有设备一览表，列出设备的编号、名称、规格及数量等项。

若图中全部采用规定画法的可不再有图例。

(6)常用设备、阀门及管道附件的规定画法见表5,2。

二、油库工艺流程的识读1(识读方法(1)先读标题栏，看看是局部工艺流程还是总工艺流程。

(2)再看油库主要作业区收发油情况:收油是管道直接来油，还是铁路或水路来油;发油是利用位差自流发油，还是采用高架罐自流发油或泵直接发油工艺;受油容器是铁路槽车、油船还是汽车或油桶。

(3)然后看油罐区，共有几种油品，几类油罐，油罐单罐容积，油罐分组，罐区管道工艺是单管系统、双管系统还是独立管道系统。

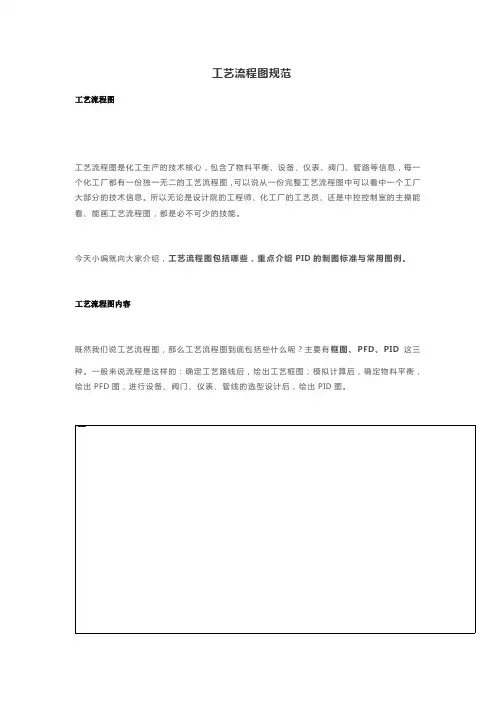

工艺流程图规范
工艺流程图
工艺流程图是化工生产的技术核心，包含了物料平衡、设备、仪表、阀门、管路等信息，每一个化工厂都有一份独一无二的工艺流程图，可以说从一份完整工艺流程图中可以看中一个工厂大部分的技术信息。

所以无论是设计院的工程师、化工厂的工艺员、还是中控控制室的主操能看、能画工艺流程图，都是必不可少的技能。

今天小编就向大家介绍，工艺流程图包括哪些，重点介绍PID的制图标准与常用图例。

工艺流程图内容
带控制点的工艺流程图PID ▼
▌绘图标准
▌常用图例
▌绘图标准
工艺管道用管道组合号标注，管道组合号由四部分组成，即管道号(或管段号，由三个单元组成)、管径、管道等级和隔热或隔声。

共分为三组，用一短横线将组与组之间隔开，隔开两组间留适当的空隙，组合号一般标注在管道的上方，如图所示：
第一组有三个单元，分别为物料代号、主项编号及管道顺序号。

其中第1单元为物料代号，由1~3位英文字母表示，各种物料代号见下表，表中未规定的物料代号的由专业技术人员按英文字母选取。

当工艺流程简单，管道品种规格不多时，管道组合号中的第5、6两个单元可省略。

第4单元的尺寸可直接填写管子的外径×壁厚，并标注工程规定的管道材料代号。

▌常用图例
▌绘图标准
工艺流程图中标注出了全部与工艺有关的检测仪表、调节控制系统、分析取样点和取样阀。

其符号、代号规定见下表：。

化工工艺流程图制图标准CAD制图标准基本要求主要是图纸、比例、字体和图线的选用.1、图样幅画:又称图纸幅画,在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。

GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。

在用计算机绘图时，根据实际需要,图样幅画还可以设置以下内容：（1）方向符号：用来确定CAD图样的视图方向。

（2）剪切符号：用于对CAD图样的裁剪定位。

(3）米制参考分度：用于对图样比例尺寸提供参考.(4）对中符号：用于对CAD图样的方位起到对中作用。

对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。

同时规定在CAD绘图中对图纸有加长加宽要求时,应按基本幅面的短边（B）成整数倍增加。

2、比例:CAD图样中所采用的比例应该符合国家标准GB/T 14609—93《技术制图比例》的有关规定，具体见表2-2.必要时候也可以选择表2—3中的比例.3、字体：CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。

代号、符号要符合有关标准规定。

（1）字一般要以斜体输出。

（2）小数点输出时，应占一个字位，并位于中间靠下处.(3）字母一般也要斜体输出。

(4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。

(5）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。

(6）字体高度由图样幅面大小确定。

（7）规定字体的最小字距、行距,以及间隔线、基准线与书写字体间的最小距离。

4、图线：图线指图线的基本线型和基本线型的变形。

GB/T 17450—98《技术制图图线》对图线有详细的说明。

项目四工艺流程图的识读与绘制教学方案一、提取浓缩药品生产流程微型提取浓缩机组操作程序提取（水为溶剂）程序：1．提取前：将一定量药材加入提取罐。

打开与罐体相连水管阀门，加入一定量的水，注水量应维持在视镜中线。

注水后，关闭注水阀门。

2．提取时：打开回流冷凝装置，打开加热蒸汽阀门，将加热蒸汽通入提取罐夹套，进行回流提取。

3．提取完毕：关闭加热蒸汽阀门，停止加热。

关闭冷凝装置。

浓缩程序：1．打开溶剂冷凝回收器进水阀，开启溶剂冷凝回收器的冷却系统。

2．打开真空泵的循环水阀，开启真空泵。

打开提取罐出液阀，将提取液抽到浓缩罐中，进液量维持在视镜中线。

3．打开浓缩机加热蒸汽阀门，对提取液进行减压浓缩。

4．浓缩完成后，关闭浓缩机加热蒸汽阀门，停止加热。

5．打开放空阀，关闭真空泵阀门，而后关闭真空泵及循环水阀。

6．关闭溶剂冷凝回收器的冷却系统。

7．打开浓缩液排出阀，趁热放出浓缩液。

二、流程图分类及绘制方法1.分类：工艺流程图是用来表达化工生产工艺流程的设计文件。

工艺流程图分为方案流程、物料流程、施工流程。

这几种图由于要求不同，其内容和表达的重点也不一致，但彼此之间却有着密切的联系。

方案流程图的作用及内容（1）作用：表达物料从原料到成品或半成品的工艺过程，及所使用的设备和机器。

用于设计开始时的工艺方案的讨论，也可作为施工流程图的设计基础。

（2）内容：①设备——用示意图表示生产过程中所使用的机器、设备；用文字、字母、数字注写设备的名称和位号。

②工艺流程——用工艺流程线及文字表达物料由原料到成品或半成品的工艺流程。

方案流程图的画法按照工艺流程的顺序，把设备和工艺流程线自左至右地展开画在一个平面上，并方案流程图加以必要的标注和说明。

2.工艺流程图中图线的绘制方法：用粗实线来绘制主要物料的工艺流程线，用箭头标明物料的流向，并在流程线的起始和终了位置注明物料的名称、来源或去向。

3.工艺流程图中设备的绘制方法用细实线画出设备的大概轮廓和示意图，一般不按比例，但应保持它们的相对大小。

工艺流程图(方案流程图和施工流程图)、设备布置图和管路布置图化工工艺图(工艺安装和指导生产的重要技术文件) 工艺流程图(方案流程图和施工流程图)、设备布置图和管路布置图一、方案流程图1方案流程图(流程示意图或流程简图)初步设计阶段示意性的展开图，并加有必要的标注与说明设备的画法:用细实线画出设备的大致轮廓或示意图，一般不按比例，但应保持它们的相对大小。

各设备之间的高低位置及设备上重要接管口的位置，应大致符合情况。

?在方案流程图中，同样的设备可只画一套;备用设备可以省略不画。

2工艺流程图的画法用粗实线画出主要物料的工艺流程线，用箭头标明物料流向，并在流程线的起始和终了位置注明物料的名称、来源或去向。

如遇流程线之间、或流程线与设备之间发生交错或重叠，而实际并不相连时，应将其中一条断开或曲折绕过，以使各设备间流程线的表达清晰明了、排列整齐。

?在方案流程图中，一般只画出主要工艺流程线，其它辅助流程线不必一一画出。

3位号与名称注写在流程图的上方或下方和靠近设备图形的显著位置列出设备的位号及名称。

或可将设备依次编号，并在图纸空白处按编号顺序集中列出设备名称。

但对于流程简单、设备较少的方案流程图也可以不编号，而将名称直接注写在设备的图形上。

(为了给工艺方案的讨论和施工流程图的设计提供更为详细具体的资料，还常将工艺工艺流程图中关于流量、温度、压力、液面以及成分分析等测量控制点画在方案流程图上，这种图与施工流程图比较接近。

方案流程图的图幅一般不做规定。

图框和标题栏亦可省略。

)二、施工流程图1、(工艺管道及仪表流程图或带控制点管道安装流程图)。

这种流程图应画出所有的生产设备和全部管道。

它是设备布置图和管道布置图的设计依据，并为施工安装、生产操作提供参考。

施工流程图的表达一般应包括以下几项内容:带设备位号、名称和接管口的各种设备示意图。

带管道号、规格和阀门等管件以及仪表控制点(测温、测压、测流量、分析点等)的各种管道流程线。

化工工艺图（工艺安装和指导生产的重要技术文件）工艺流程图（方案流程图和施工流程图）、设备布置图和管路布置图一、方案流程图1方案流程图（流程示意图或流程简图）初步设计阶段示意性的展开图，并加有必要的标注与说明①设备的画法：用细实线画出设备的大致轮廓或示意图，一般不按比例，但应保持它们的相对大小。

②各设备之间的高低位置及设备上重要接管口的位置，应大致符合情况。

③在方案流程图中，同样的设备可只画一套；备用设备可以省略不画。

2工艺流程图的画法①用粗实线画出主要物料的工艺流程线，用箭头标明物料流向，并在流程线的起始和终了位置注明物料的名称、来源或去向。

②如遇流程线之间、或流程线与设备之间发生交错或重叠，而实际并不相连时，应将其中一条断开或曲折绕过，以使各设备间流程线的表达清晰明了、排列整齐。

③在方案流程图中，一般只画出主要工艺流程线，其它辅助流程线不必一一画出。

3位号与名称注写在流程图的上方或下方和靠近设备图形的显著位置列出设备的位号及名称。

或可将设备依次编号，并在图纸空白处按编号顺序集中列出设备名称。

但对于流程简单、设备较少的方案流程图也可以不编号，而将名称直接注写在设备的图形上。

（为了给工艺方案的讨论和施工流程图的设计提供更为详细具体的资料，还常将工艺工艺流程图中关于流量、温度、压力、液面以及成分分析等测量控制点画在方案流程图上，这种图与施工流程图比较接近。

方案流程图的图幅一般不做规定。

图框和标题栏亦可省略。

）二、施工流程图1、（工艺管道及仪表流程图或带控制点管道安装流程图）。

这种流程图应画出所有的生产设备和全部管道。

它是设备布置图和管道布置图的设计依据，并为施工安装、生产操作提供参考。

施工流程图的表达一般应包括以下几项内容：①带设备位号、名称和接管口的各种设备示意图。

②带管道号、规格和阀门等管件以及仪表控制点（测温、测压、测流量、分析点等）的各种管道流程线。

③对阀门等管件和仪表控制点图例符号的说明。

CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。

1、图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。

GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。

在用计算机绘图时，根据实际需要，图样幅画还可以设置以下内容：（1）方向符号：用来确定CAD图样的视图方向。

（2）剪切符号：用于对CAD图样的裁剪定位。

（3）米制参考分度：用于对图样比例尺寸提供参考。

（4）对中符号：用于对CAD 图样的方位起到对中作用。

对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。

同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边（B）成整数倍增加。

2、比例：CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定，具体见表2-2.必要时候也可以选择表2-3中的比例。

3、字体：CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。

代号、符号要符合有关标准规定。

（1）字一般要以斜体输出。

（2）小数点输出时，应占一个字位，并位于中间靠下处。

（3）字母一般也要斜体输出。

（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。

（5）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。

（6）字体高度由图样幅面大小确定。

（7）规定字体的最小字距、行距，以及间隔线、基准线与书写字体间的最小距离。

4、图线：图线指图线的基本线型和基本线型的变形。

GB/T 17450-98《技术制图图线》对图线有详细的说明。

5、标题栏：标题栏位于图框右下角，其格式在GB/T 10609.1-93《技术制图标题栏》中有详细的规定。

化工制图第七章工艺流程图.txt你站在那不要动！等我飞奔过去！雨停了天晴了女人你慢慢扫屋我为你去扫天下了你是我的听说现在结婚很便宜，民政局9块钱搞定，我请你吧你个笨蛋啊遇到这种事要站在我后面！跟我走总有一天你的名字会出现在我家的户口本上。

本文由linyoufei1986贡献ppt文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

第七章工艺流程图第一节方案流程图第二节物料流程图第三节带控制点的工艺流程图北方民族大学化工学院1工艺流程图工艺流程图是用来表达化工生产工艺流程的设计文件。

工艺流程图是用来表达化工生产工艺流程的设计文件。

工艺流程图的工艺流程图图的化工流程图流程图工艺设计设计设计文件流程图的的工艺流程图的表达的。

2第一节方案流程图一、方案流程图的作用及内容作用——作用——表达物料从原料到成品或半成品的工艺过——表达物料从原料到成品或半成品的工艺过及所使用的设备和主要管线的设置情况。

程，及所使用的设备和主要管线的设置情况。

内容：内容：设备——用示意图表示生产过程中所使用的机器、——用示意图表示生产过程中所使用的机器①设备——用示意图表示生产过程中所使用的机器、设备；用文字、字母、数字注写设备的名称和位号。

设备；用文字、字母、数字注写设备的名称和位号。

工艺流程————用工艺流程线及文字表达物料由原②工艺流程——用工艺流程线及文字表达物料由原料到成品或半成品的工艺流程。

料到成品或半成品的工艺流程。

北方民族大学化工学院3第一节方案流程图设备位号工艺流程线设备用文字表明流程情况某物料残液蒸馏处理的工艺方案流程图北方民族大学化工学院4第一节方案流程图二、方案流程图的画法按照工艺流程的顺序，按照工艺流程的顺序，把设备和工艺流程线自左至右地展开画在一个平面上，并加以必要的标注和说明。

地展开画在一个平面上，并加以必要的标注和说明。

设备画法设备位号及名称的注写工艺流程线的画法要物料的工艺流程线，用箭头标明物料的流向，料的流向，并在流程线的起始和终了设备名称位置注明物料的名来源或去向。
