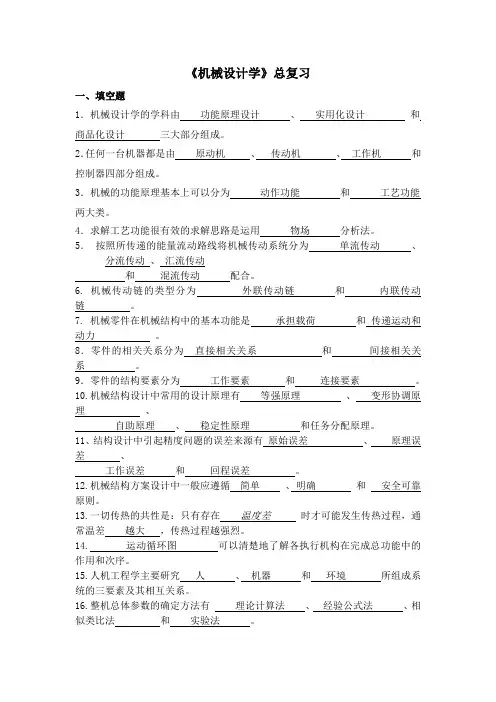

《机械设计学》总复习答案
一、填空题
1、功能原理设计、实用化设计、商品化设计；
2、原动机、传动机、工作机；
3、动作功能、工艺功能；
4、物场（或者S-Fields）；
5、单流传动、分流传动、汇流传动、混流传动；
6、内联传动链、外联传动链；
7、承担载荷、传递运动和动力；
8、直接相关关系、间接相关关系；
9、工作要素（或工作表面）、连接要素（或连接表面）；10、等强原理、变形协调原理、自助原理、稳定性原理；11、原始误差、原理误差、工作误差、回程误差；12、简单、明确、安全可靠；13、温度差，越大；14、运动循环图；15、人、机器、环境；16、理论计算方法、经验公式法、相似类比法、实验法。
二、判断题
1、√；
2、×；
3、√；
4、×；
5、×；
6、√；
7、×；
8、×；
9、√；10、√；
11、√；12、×；13、√；14、√；15、√。
三、简答题
1、简单动作功能：圆珠笔的伸缩双动功能、带轴的轮子、拉链、门锁、电视机双动调节盒盖等。
复杂动作功能：硬币机的卷边功能系统所采用的一组六杆机构、硬币计数包卷机驱动工作头的执行机构和传动机构（连杆机构、齿轮机构、挠性机构、凸轮机构、螺旋机构、间歇机构六种基本机构的组合机构）等。
工艺功能：刮削器、耕地的犁、绞肉机、激光切割、水刀切割、割草机等。
2、P69-71
3、P75
4、习题（6-4）
5、习题（6-10）
6、P132
7、习题（6-5）
8、习题（6-8）
9、习题（6-9）
10、习题（6-11）
11、P162
12、P178
13、P65
14、P58
15、P200
16、P261
17、千斤顶的基本功能：支撑和顶起重物；其辅助功能：动力和传动功能，千斤顶的升降、定位功能，自锁功能等。
金属切削机床的基本功能：对金属材料进行切削；其辅助功能：动力和传动功能，实现刀具的进给运动功能，刀具的装夹功能，工件的装夹功能、冷却液的开停功能、排屑功能等。
18、习题（6-6）
四、计算题
1.解：N=200，3)60(=n ,4)460(=+n ，6)664(=+n ，41
=∆t ，62=∆t 则[]()h n N n n /%13.04
3100344)60()60()460()60(=⨯--=⨯--+=λ []()h n N n n /%17.06
4100466)64()64()664()64(=⨯--=⨯--+=λ 2.解：（1）零件寿命服从)40,200(2N ，由δμ-=
t Z 可得 )40
200100()()100(->=->=Z P t Z P R δμ )5.2(1)5.2(-≤-=->=Z P Z P
9938.00062.01)5.2(1=-=-Φ-=
失效概率 0062.0)100(1)100(=-=R F
（2）当%10)(=t F 时，有)(1%90)(z t R Φ-==
则%10)(=Φz ，又因为%10)28.1(=-Φ
所以28.1-=Z
再由δμ
-=t Z 可得h h h Z t 8.1484028.1200=⨯-=+=δμ
五、简述题
1.答：（1）家用缝纫机的总功能：将线按一定规律缝于缝料上，它采用了上下两根缝线互相交织，交织点位于缝料中间的双线锁式线迹。
（2）家用缝纫机的主要功能：1）引面线造环功能：主要由机针带着面线刺穿缝料，实现底线与面线的互相交织过程。
2）钩面线扩环，使地面线交织的功能：主要由往复摆动的带有尖嘴的摆梭作为工作头来实现。
3）供给和收回面线的功能：主要靠挑线杆带着面线上下摆动来实现的。
4）输送缝料的功能：主要靠送布牙挤压推送缝料来实现的。
（3）家用缝纫机的辅助功能：1）调节面线和底线阻尼的功能：调节面线松紧的阻尼是靠旋动夹面线螺母来实现的，调节底线松紧的阻尼是用拧动压紧底线的螺钉来实现的。
2）调节压脚压紧力的功能：主要靠调节压脚压力的螺纹来实现。
3）调节送布针距的功能：送布牙送料距离由调节钮调定。
4）绕底线功能：把梭心装到绕线轴上，由高速转动的手轮使上摩擦轮带动绕线轴旋转，而使梭心缠绕底线。
（4）家用缝纫机的控制功能：1）机械控制功能：缝纫机内传动机构的巧妙配合可以控制每一功能动作都按规定时间和速度进行，而缝纫机传动机构时序分配的实现主要通过凸轮和连杆机构的工作相位配合完成。
2）人机控制功能：缝纫信息传入操作者的感官，再用手作为执行器来控制缝料运动，完成缝纫要求。
3）电子控制功能：可以采用微机进行程序控制，实现可随意调节和改变缝纫线迹。
或1.答：（1）点钞机的总功能：将一沓（一百多张）同样的纸币输入机器后，经过机器处理，最后输出整理好的一沓整齐的纸币，同时机器准确显示纸币的张数。
（2）点钞机的主要功能：1）进钞输入功能：主要通过输入胶轮实现。
2）分钞功能：主要通过摩擦阻尼进行分钞
3）计数功能：主要采用光电技术原理进行计数
4）整理功能：主要通过叶轮来实现。
（3）点钞机的辅助功能：1）动力机传动功能：动力采用两个电动机，传动结构采用同步带带动所以轮子。
2）接钞输入口斜板调节功能：斜板的位置和角度必须能够调整。
3）阻尼轮压紧功能：立式点钞机的阻尼轮需要压紧装置，立式和卧式点钞机的加速轮下面的压紧轮也要采用压紧装置。
（4）点钞机的控制功能：1）机械控制功能：采用同步带的带轮大小来控制输入胶轮和加速轮的转速。
2）光电控制功能：点钞机的计数采用光电计数技术
3）人机控制功能：目前点钞机还需要人参与操作，比如：起停开关，靠人手操作接通总电源；数码显示计数结果给人看；声音报警器，出现伪币时机器发声，由人介入处理；计数方式控制切换按钮，由人手按按钮切换。
2、答：当发送机因载荷减小而使曲轴转速上升时，钢球受到的离心力作用增大，向外移动并推动滑套向右移动而使杠杆8绕定轴7逆时针方向转动，拉杆4推动供油量调节臂5，降低发动机的供油量，使发动机的转速下降。反之，当发动机因载荷增大而使曲轴转速下降时，钢球受到的离心力作用减小，向内移动，在调节弹簧6的作用下，杠杆8绕定轴7顺时针方向转动，拉杆4拉动供油量调节臂5，增加发动机的供油量，从而提高发动机的转速。通过离心调速器的调节作用，发动机的转速便可以稳定在一个设定的范围内。
3、P59
4、P103
