V型坡口立焊解析

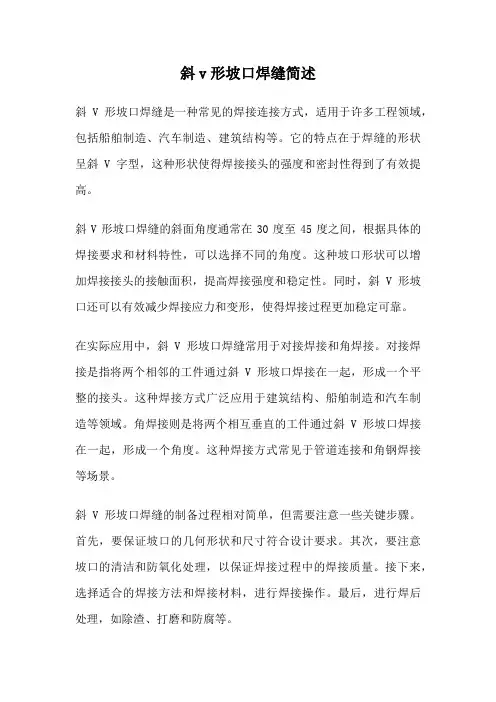

斜v形坡口焊缝简述斜V形坡口焊缝是一种常见的焊接连接方式，适用于许多工程领域，包括船舶制造、汽车制造、建筑结构等。

它的特点在于焊缝的形状呈斜V字型，这种形状使得焊接接头的强度和密封性得到了有效提高。

斜V形坡口焊缝的斜面角度通常在30度至45度之间，根据具体的焊接要求和材料特性，可以选择不同的角度。

这种坡口形状可以增加焊接接头的接触面积，提高焊接强度和稳定性。

同时，斜V形坡口还可以有效减少焊接应力和变形，使得焊接过程更加稳定可靠。

在实际应用中，斜V形坡口焊缝常用于对接焊接和角焊接。

对接焊接是指将两个相邻的工件通过斜V形坡口焊接在一起，形成一个平整的接头。

这种焊接方式广泛应用于建筑结构、船舶制造和汽车制造等领域。

角焊接则是将两个相互垂直的工件通过斜V形坡口焊接在一起，形成一个角度。

这种焊接方式常见于管道连接和角钢焊接等场景。

斜V形坡口焊缝的制备过程相对简单，但需要注意一些关键步骤。

首先，要保证坡口的几何形状和尺寸符合设计要求。

其次，要注意坡口的清洁和防氧化处理，以保证焊接过程中的焊接质量。

接下来，选择适合的焊接方法和焊接材料，进行焊接操作。

最后，进行焊后处理，如除渣、打磨和防腐等。

斜V形坡口焊缝的优点主要体现在以下几个方面。

首先，斜V形坡口能够提高焊接接头的强度和密封性，保证焊接接头的可靠性。

其次，斜V形坡口能够有效减少焊接应力和变形，提高焊接质量。

此外，斜V形坡口的制备和焊接过程相对简单，适用于大规模生产和批量生产。

然而，斜V形坡口焊缝也存在一些局限性。

首先，斜V形坡口焊缝适用于较厚的工件，对于较薄的工件来说可能不太适用。

其次，斜V形坡口的制备和焊接过程相对复杂，需要一定的专业知识和经验。

此外，斜V形坡口焊缝在一些特殊应用场景下可能无法满足要求，需要使用其他焊接方式。

斜V形坡口焊缝是一种常见且重要的焊接连接方式，具有较高的强度和密封性。

它在船舶制造、汽车制造、建筑结构等领域得到广泛应用。

然而，斜V形坡口焊缝的制备和焊接过程相对复杂，需要一定的专业知识和经验。

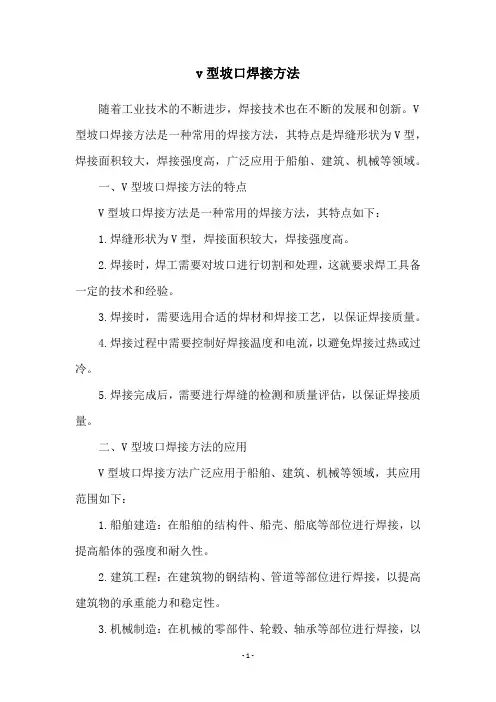

v型坡口焊接方法随着工业技术的不断进步，焊接技术也在不断的发展和创新。

V 型坡口焊接方法是一种常用的焊接方法，其特点是焊缝形状为V型，焊接面积较大，焊接强度高，广泛应用于船舶、建筑、机械等领域。

一、V型坡口焊接方法的特点V型坡口焊接方法是一种常用的焊接方法，其特点如下：1.焊缝形状为V型，焊接面积较大，焊接强度高。

2.焊接时，焊工需要对坡口进行切割和处理，这就要求焊工具备一定的技术和经验。

3.焊接时，需要选用合适的焊材和焊接工艺，以保证焊接质量。

4.焊接过程中需要控制好焊接温度和电流，以避免焊接过热或过冷。

5.焊接完成后，需要进行焊缝的检测和质量评估，以保证焊接质量。

二、V型坡口焊接方法的应用V型坡口焊接方法广泛应用于船舶、建筑、机械等领域，其应用范围如下：1.船舶建造：在船舶的结构件、船壳、船底等部位进行焊接，以提高船体的强度和耐久性。

2.建筑工程：在建筑物的钢结构、管道等部位进行焊接，以提高建筑物的承重能力和稳定性。

3.机械制造：在机械的零部件、轮毂、轴承等部位进行焊接，以提高机械的耐用性和使用寿命。

4.其他领域：在石油、化工、电力等领域进行焊接，以满足各种工业设备的生产需求。

三、V型坡口焊接方法的注意事项在进行V型坡口焊接方法时，需要注意以下事项：1.焊工需要具备一定的技术和经验，以确保焊接质量。

2.在进行坡口切割和处理时，需要注意安全和精度，避免出现误差和危险。

3.在选择焊材和焊接工艺时，需要根据具体情况进行选择，以确保焊接质量和效果。

4.在进行焊接时，需要控制好焊接温度和电流，避免焊接过热或过冷。

5.焊接完成后，需要进行焊缝的检测和质量评估，以确保焊接质量。

四、结论V型坡口焊接方法是一种常用的焊接方法，其特点是焊缝形状为V型，焊接面积较大，焊接强度高。

在进行V型坡口焊接方法时，需要注意焊工的技术和经验，坡口的切割和处理，焊材和焊接工艺的选择，焊接温度和电流的控制，以及焊缝的检测和质量评估。

V形坡口板对接立焊
（焊条电弧焊单面焊双面成形）
教案
工作任务页
V形坡口板对接立焊（焊条电弧焊单面焊双面成形）
本次学习内容定位
《焊工工艺学》第三版P52-59“焊接接头类型及焊缝形式”P59-68“焊接工艺参数”部分容
《焊工技能训练》P15-23“板对接平焊”P24-30“板对接立焊”部分内容
任务一
本次学习所需要的理论基础知识-
1、根据焊缝位置把焊接分为：平焊，横焊，立焊，仰焊几种焊接位置
2、与平焊相比较，立焊最大的困难是什么：铁水下淌，不易控制熔池
3、为什么要开坡口，开坡口焊接打底时，要特别注意什么：开坡口的目的是为了焊透，在打底焊时，要注意不能焊穿
任务二
板对接立焊的工艺参数（焊机型号WS-400，试板厚12mm，开60°V形坡口，焊条型号结422，￠3.2，￠4.0）
1、通过学习在下表中列出本次焊接所需的焊接工艺参数，思考为什么。

2、想一想，如果把焊条换成结517，上表中哪些参数要作相应的变化
任务三板对接立焊的操作步骤和注意事项。

钝边单边v型坡口焊接坡口角度钝边单边V型坡口焊接坡口角度？听起来是不是很专业，很高深？别急，咱们不妨先把这个词拆开来，一点一点地聊。

咱们就从这四个词聊起：钝边、单边、V型坡口、焊接坡口角度。

听起来有点复杂，但你要不心急，慢慢一说，其实还挺好理解的。

钝边嘛，顾名思义，就是比较圆滑的边缘，不是那种尖锐的边。

所以，钝边单边V 型坡口，其实就意味着焊接的时候，两块金属的接触面并不是平的，而是有一点斜斜的、V型的角度，边缘也没有尖，而是圆圆的。

大家应该都知道，钝边其实是为了避免焊接时产生过多的应力，减少裂纹，简而言之，就是为避免“麻烦”多一些设计。

毕竟，大家都不想在好端端的地方“闹事”吧？再来说说V型坡口，这个就更常见了，V型坡口就像是字母V，咱们把两个金属板的边缘磨成一个V字形状。

你要知道，V型坡口能帮助焊接金属更好地融合，因为它提供了更多的接触面积，不会让焊接部分空隙过大。

这个就像咱们找朋友帮忙一样，越是接触面广，越容易“沟通”。

这时候，就需要一个合适的坡口角度了。

想想看，你拿着两块铁板，一个像90度直角，一个像45度的V型，哪个更容易焊接？没错，V型坡口。

至于坡口角度，这个东西就有点玄妙了，不是随便就能确定的。

过大？焊接难度大，浪费焊材；过小？又容易不牢固，出问题。

一般来说，常见的V型坡口角度大概是60度左右，不过不同的材料、不同的焊接要求，它会有所变化。

你想，人的肩膀宽度不一样，工作起来的姿势和角度自然也就不一样嘛。

所以，钝边单边V型坡口焊接坡口角度的选择，真的是需要根据具体情况来定。

太大的角度就像某些人非得搞事情一样，太小的角度又像那种“事不关己”的态度，不合适。

这种“合适”的平衡，不仅仅是为了好看，更是为了安全和质量。

你想，做焊接工作，一不小心就是火花四溅，一丝不慎就可能毁了整片钢板，没人愿意掉这个坑里，肯定是越精细越好。

说到这里，咱们可以钝边单边V型坡口，意味着你在做坡口的时候，边缘稍微圆滑一些；V型坡口则是把金属的接触面做成一个“V”形，提供更大的焊接接触面积；而坡口角度嘛，那是一个微妙的平衡，需要根据具体的情况去调整。

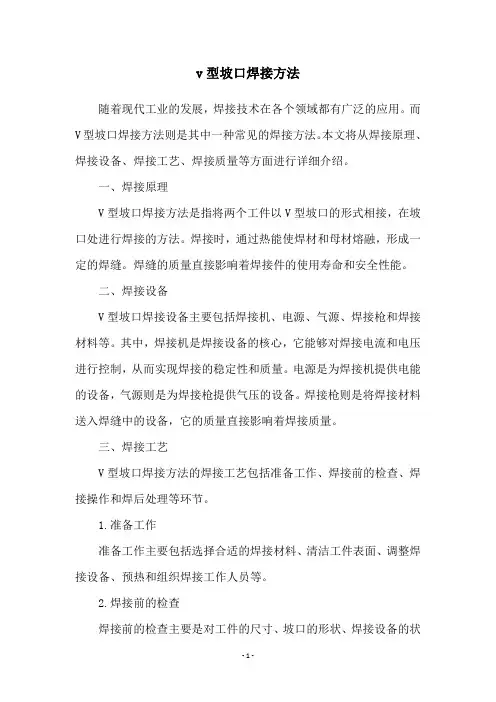

v型坡口焊接方法随着现代工业的发展，焊接技术在各个领域都有广泛的应用。

而V型坡口焊接方法则是其中一种常见的焊接方法。

本文将从焊接原理、焊接设备、焊接工艺、焊接质量等方面进行详细介绍。

一、焊接原理V型坡口焊接方法是指将两个工件以V型坡口的形式相接，在坡口处进行焊接的方法。

焊接时，通过热能使焊材和母材熔融，形成一定的焊缝。

焊缝的质量直接影响着焊接件的使用寿命和安全性能。

二、焊接设备V型坡口焊接设备主要包括焊接机、电源、气源、焊接枪和焊接材料等。

其中，焊接机是焊接设备的核心，它能够对焊接电流和电压进行控制，从而实现焊接的稳定性和质量。

电源是为焊接机提供电能的设备，气源则是为焊接枪提供气压的设备。

焊接枪则是将焊接材料送入焊缝中的设备，它的质量直接影响着焊接质量。

三、焊接工艺V型坡口焊接方法的焊接工艺包括准备工作、焊接前的检查、焊接操作和焊后处理等环节。

1.准备工作准备工作主要包括选择合适的焊接材料、清洁工件表面、调整焊接设备、预热和组织焊接工作人员等。

2.焊接前的检查焊接前的检查主要是对工件的尺寸、坡口的形状、焊接设备的状态等进行检查，确保焊接前的准备工作已经完成。

3.焊接操作焊接操作主要包括焊接过程中的电流、电压、焊接速度、焊接角度等参数的控制，以及焊接材料的送入、焊接质量的检查等。

4.焊后处理焊后处理主要包括焊缝的磨光、清洗、检查等环节，确保焊缝质量符合要求。

四、焊接质量焊接质量是评价焊接方法的一个重要指标。

V型坡口焊接方法的焊接质量主要包括焊缝的强度、密度和外观等方面。

其中，焊缝的强度和密度是确保焊接件使用寿命和安全性能的关键，而外观则是影响着焊接件的美观度和质量感。

五、总结V型坡口焊接方法是一种常见的焊接方法，它的焊接原理简单，设备易于操作，焊接质量高。

同时，它也具有焊接速度快、成本低等优点。

但是，在实际应用中，还需根据具体情况进行选择，以确保焊接质量和效果。

任务五V形坡口立对接☆☆☆学习目标1．学会钢板立位焊条电弧焊单面焊双面成形的操作要领。

2. 能叙述焊条电弧焊焊接设备的基本构造、原理和调节方法。

3. 焊缝外观尺寸达到目标测试要求。

一、任务内容与技术要求1．任务名称：V形坡口立对接2．工件图及技术要求1．要求单面焊双面成形。

2．焊丝直径自定。

3．钝边间隙自定，允许采用反变形。

4．试件离地面高度自定。

如图3-5-01 立位单面焊双面成形二、任务实施V形坡口对接立焊时，由于液态金属和熔渣受重力作用容易下淌，当操作方法不当、运条节奏不一致、熔池形状控制的不好以及焊条角度不正确时，会直接影响焊缝成形。

因此，采用短弧焊接、正确的焊条倾角和运条方法成为立位单面焊双面成形的关键。

（一）准备工作1．焊件Q235钢板，规格为300mm×100mm×12mm。

2．焊条E4303型或E5015型，直径为3．2mm、4．0mm。

使用前应认真检查焊条药皮有无开裂、脱落等现象。

3．装配与定位焊将焊件坡口正、反两侧20mm范围内清理干净，组对方法与要求同平焊。

（二）操作步骤及注意事项1．确定焊接工艺参数，见表3-5-1。

表3-5-1 焊接工艺参数2．引弧将焊件垂直固定在工作台上，焊条与焊件下侧成70°～80°角度，电弧引燃后迅速将电弧拉至定位焊缝上，长弧预热2～3s后，压向坡口根部，当听到击穿声后，即向坡口根部两侧作小幅度的摆动，形成第一个熔孔，坡口根部两边熔化0.5～1mm。

1323．打底焊（1）起头方法：建立溶池底座后采用断弧法转入正常焊接。

（2）运条方法及焊条角度。

如图3-5-02 焊条角度、运条方法如图3-5-03 熔孔尺寸运条方法：如图，从坡口一侧引燃电弧，移动坡口另一侧交替地引燃和熄灭。

要领：听声音（电弧穿透坡口的声音）打熔孔（熔孔尺寸约0.8mm。

大小均匀，孔距一致）如图3-5-03 （3）接头方法：引弧位置在离末尾熔池5～6mm接缝。

浅谈铝合金板V型坡口立对接的焊接技术发布时间：2021-03-11T09:24:12.833Z 来源：《工程建设标准化》2020年22期作者： 1.鲍明春，2.张涛，3.万立征[导读] 近年来，随着高速铁路的迅猛发展，铝合金作为高速动车组制作的关1.鲍明春，2.张涛，3.万立征2.中车青岛四方机车车辆股份有限公司，山东省青岛市，266000摘要：近年来，随着高速铁路的迅猛发展，铝合金作为高速动车组制作的关键材料之一，其需求量也日益剧增。

针对这一现象，提出了铝合金加工中焊接成型的缺陷控制方法研究，深入研究了铝合金在成型过程中存在的缺陷问题，而导致的铝合金质量下降的问题，首先提出了横浇道的设计来解决焊接成型中的缺陷问题，然后通过实验证明了，该方法可以使得到的铝合金材料的缺陷个数明显减小，从而验证了该缺陷控制方法的使用价值。

因此添加横浇道的缺陷控制方法应该尽快的应用到铝合金的加工过程中，进而从根本上提高铝合金加工制品的质量。

关键词：铝合金板；V型坡口立对接；焊接技术引言随着目前世界及我国现代工业的高速发展，各行业企业对铝合金焊接的需求明显扩大，要求也不断提高。

随之而来的各类职业院校焊接技能大赛及焊工考试中，常出现铝合金板对接平焊或立焊操作项目，其中立对接难度更大。

通常在铝合金焊接中，主要有角变形、根部未焊透、未熔合、内部密集气孔等缺陷，将直接导致产品焊接质量不达标、技能大赛选手落选的后果。

针对这些问题，我们结合本单位实际情况，以及技能竞赛要求，对铝合金板V型坡口立对接，我们采用钨极氩弧焊方法，对单面焊双面成形的焊接技术进行不断探索与尝试，主要包括：坡口加工、装配定位、控制反变形大小、选择焊接工艺参数等，具体如下文所述。

1铝合金焊接加工过程中缺陷的控制方法1.1?横浇道的设计铝合金焊接过程中最大的缺陷问题，就是由于漏气导致的铝合金表面的气孔过多，从而降低了铝合金的质量。

本文通过设计出横浇道的方法来控制表面上过多气孔的生成。

V形坡口对接立焊教案V形坡口对接立焊单面焊双面成形任教科目任教班级任课教师授课时间课时安排课题名称V形坡口对接立焊教学目标掌握V形坡口对接立焊单面焊双面成形的操作方法教学重点V形坡口对接立焊单面焊双面成形的打底焊的操作方法教学难点及突破方法难点:对接立焊打底焊熔池和熔孔的控制。

突破方法：理论讲解老师示范老师指导4mm。

余高差3mm.宽度差3mm.(2)、填充层焊接对打底焊缝仔细清查，应特别注意死角处的焊渣清理。

在距离焊缝始端10mm左右处引弧后，将电弧拉回到始端施焊。

每次都应按此法操作以防止产生缺陷。

采用横向锯齿形或月牙形运条法摆动。

焊条摆动到两侧坡口处要稍作停顿，以利于熔合及排渣，并防止焊缝两边产生死角。

焊条与试件的下倾角为7080。

最后一层填充层的厚度，应使其比母材表面低1mm左右，且应呈凹形，不得熔化坡口棱边，以利于盖面层保持平直。

(3)、盖面层焊接引弧同填充焊。

采用月牙形或锯齿形运条，焊条与试件的下倾角为7075。

焊条摆动到坡口边缘时，要压低电弧并稍作停留，这样有利于熔滴过渡和防止咬边。

摆动到焊道中间的过程要快些，防止熔池外形凸起产生焊瘤。

焊条摆动频率应比平焊稍快些，前进速度要均匀一致，使每个新熔池覆盖前一个熔池的2/33/4，以获得薄而细腻的焊缝波纹。

焊缝余高为0-4mm，余高差3mm.宽度差3mm.焊件上非焊道处不得有引弧痕迹。

每5位同学为一组观看,其它学生面向黑板分析操作要点.巡回指导：.逐工位指导,第一次主要观看指导打底间歇时间;第二次主要观看填充层运条操作;第三次主要观看盖面层运条操作.1、板V形坡口对接立焊单面焊双面成形中的打底焊、填充焊和盖面焊的操作要点有哪些2、试述采用连弧焊立焊打底时应该注意哪些问题。
