后注浆施工技术交底

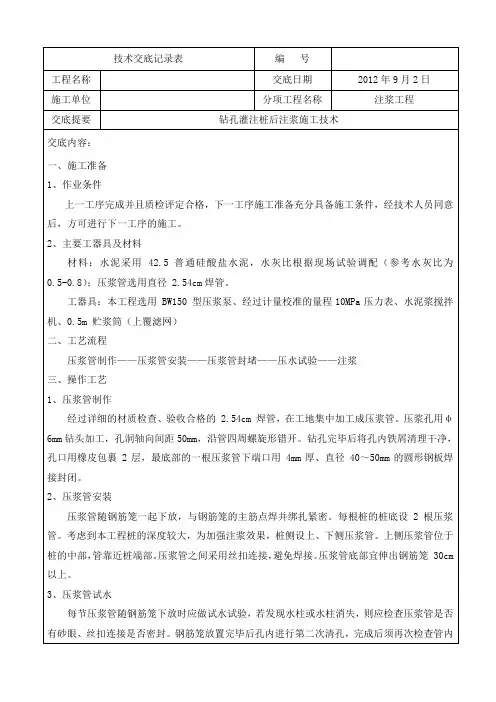

技术交底记录表B2 编号：DQ-004 工程名称交底时间年月日交底单位接受交底单位交底提要：后注浆施工交底内容：一、注浆管（器）制作、安放1、注浆管加工注浆管采用内径25mm，壁厚不下于3mm的钢管。

注浆管采用丝扣的方式连接，应紧密不得有空隙，且导管不能用作钢筋笼吊点。

每根桩布设2根注浆管。

2、注浆器安装桩端注浆器采用无缝钢管机械加工制作，出浆口采用单向截流阀，密封良好，注浆器通过自带套丝拧接在注浆管端部。

压浆管上部露出自然地面300mm，下部伸出钢筋笼底部以下200mm，压浆管最上面一个接头距自然地面不应小于6m。

3、注浆管安装按设计桩长压浆管长度进行断料（压浆管长度=孔深+200mm底部伸出钢筋笼以下+顶部高出地面长度300mm），注浆管必须与钢筋笼主筋牢靠绑扎，固定于指定标识的主筋上，并与钢筋笼整体分节下放，防止与位移棒钢护管混淆。

注浆管每连接好一段，必须使用14#铁丝，每间隔2～3米与钢筋笼主筋牢固的绑扎在一起，严防压浆管折断。

桩端压浆管绑扎在箍筋内侧, 与钢筋笼主筋靠近绑扎固定, 绑扎点为每道加强筋处, 绑扎点间距为1.5~2.0 m。

4、吊放钢筋笼及注浆管钻孔桩钢筋笼单节整体吊装,并保持垂直起吊, 防止钢筋笼起吊过程中变形而破坏压浆管。

严格控制钢筋笼下放深度, 严禁悬吊,以免桩端压浆阀埋在混凝土中, 影响压浆效果。

注浆管每节安装好后，应在管内灌满水检查后是否密封漏水，防止浇混凝土时水泥浆进入而引起堵管，若孔内泥浆表面有气泡出现, 应将钢筋笼提出来,对压浆管进行认真检查, 若有漏点要进行更换, 确认无误后重新下放钢筋笼。

另外，在钢筋笼节间连接螺旋箍筋时，点焊不能将注浆管烧破；对露在孔口的压浆管必须用丝堵拧紧，防止杂物及泥浆掉入压浆管内，确保管路畅通。

桩帽施工时，桩顶浮浆宜采用人工或风镐凿除，过程中加强监视，严禁将注浆管凿破。

接注浆管二、压浆施工（1）压浆前准备根据工程桩施工进度，对桩身砼强度达70%的桩的桩号及完工日期进行统计列表。

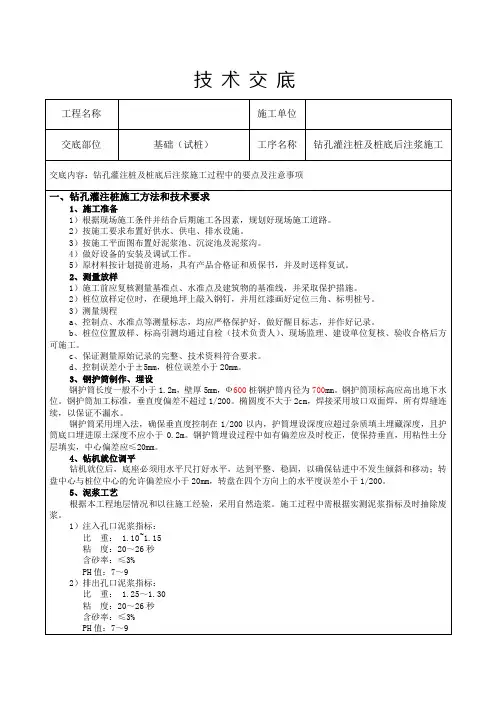

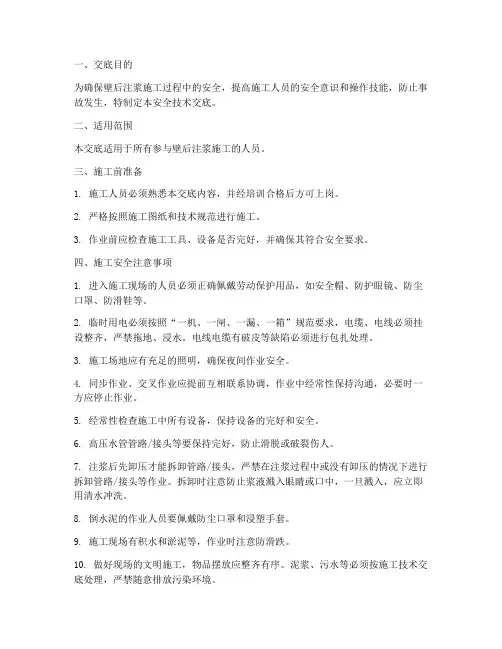

一、交底目的为确保壁后注浆施工过程中的安全，提高施工人员的安全意识和操作技能，防止事故发生，特制定本安全技术交底。

二、适用范围本交底适用于所有参与壁后注浆施工的人员。

三、施工前准备1. 施工人员必须熟悉本交底内容，并经培训合格后方可上岗。

2. 严格按照施工图纸和技术规范进行施工。

3. 作业前应检查施工工具、设备是否完好，并确保其符合安全要求。

四、施工安全注意事项1. 进入施工现场的人员必须正确佩戴劳动保护用品，如安全帽、防护眼镜、防尘口罩、防滑鞋等。

2. 临时用电必须按照“一机、一闸、一漏、一箱”规范要求，电缆、电线必须挂设整齐，严禁拖地、浸水。

电线电缆有破皮等缺陷必须进行包扎处理。

3. 施工场地应有充足的照明，确保夜间作业安全。

4. 同步作业、交叉作业应提前互相联系协调，作业中经常性保持沟通，必要时一方应停止作业。

5. 经常性检查施工中所有设备，保持设备的完好和安全。

6. 高压水管管路/接头等要保持完好，防止滑脱或破裂伤人。

7. 注浆后先卸压才能拆卸管路/接头，严禁在注浆过程中或没有卸压的情况下进行拆卸管路/接头等作业。

拆卸时注意防止浆液溅入眼睛或口中，一旦溅入，应立即用清水冲洗。

8. 倒水泥的作业人员要佩戴防尘口罩和浸塑手套。

9. 施工现场有积水和淤泥等，作业时注意防滑跌。

10. 做好现场的文明施工，物品摆放应整齐有序。

泥浆、污水等必须按施工技术交底处理，严禁随意排放污染环境。

11. 现场施工人员应做好自防、互防、联防，避免安全事故发生。

五、应急处置1. 发生安全事故时，应立即停止作业，并向现场负责人报告。

2. 现场负责人应立即启动应急预案，组织人员进行救援和处置。

3. 根据事故情况，及时上报相关部门。

六、交底人及日期交底人：（姓名）日期：（年月日）七、接受人签字（全员）签字：（注：本模板仅供参考，具体内容应根据实际情况进行调整。

）。

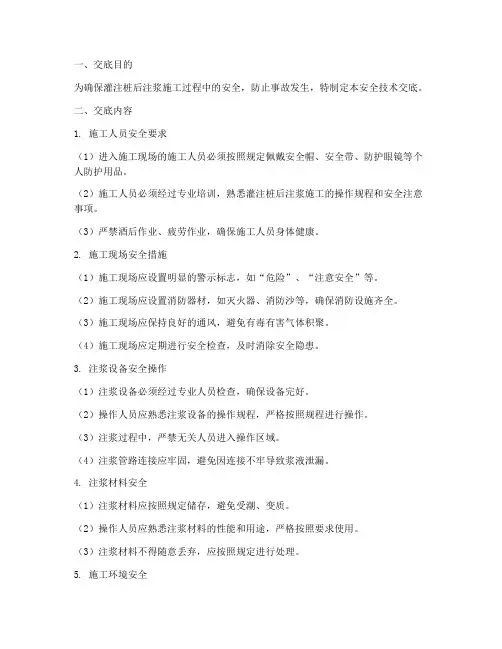

一、交底目的为确保灌注桩后注浆施工过程中的安全，防止事故发生，特制定本安全技术交底。

二、交底内容1. 施工人员安全要求（1）进入施工现场的施工人员必须按照规定佩戴安全帽、安全带、防护眼镜等个人防护用品。

（2）施工人员必须经过专业培训，熟悉灌注桩后注浆施工的操作规程和安全注意事项。

（3）严禁酒后作业、疲劳作业，确保施工人员身体健康。

2. 施工现场安全措施（1）施工现场应设置明显的警示标志，如“危险”、“注意安全”等。

（2）施工现场应设置消防器材，如灭火器、消防沙等，确保消防设施齐全。

（3）施工现场应保持良好的通风，避免有毒有害气体积聚。

（4）施工现场应定期进行安全检查，及时消除安全隐患。

3. 注浆设备安全操作（1）注浆设备必须经过专业人员检查，确保设备完好。

（2）操作人员应熟悉注浆设备的操作规程，严格按照规程进行操作。

（3）注浆过程中，严禁无关人员进入操作区域。

（4）注浆管路连接应牢固，避免因连接不牢导致浆液泄漏。

4. 注浆材料安全（1）注浆材料应按照规定储存，避免受潮、变质。

（2）操作人员应熟悉注浆材料的性能和用途，严格按照要求使用。

（3）注浆材料不得随意丢弃，应按照规定进行处理。

5. 施工环境安全（1）施工现场应保持整洁，避免杂物堆积。

（2）施工现场应设置防滑、防摔设施，如防滑垫、扶手等。

（3）施工现场应设置安全通道，确保施工人员通行安全。

6. 紧急事故处理（1）发现事故隐患，应立即停止施工，及时上报。

（2）发生事故，应立即启动应急预案，进行现场救援。

（3）事故发生后，应迅速查明原因，采取措施防止类似事故再次发生。

三、交底人（姓名）四、旁站监理（姓名）五、日期（年月日）六、接受人（全员）签字（签名）注：本模板仅供参考，具体施工安全交底内容应根据实际情况进行调整。

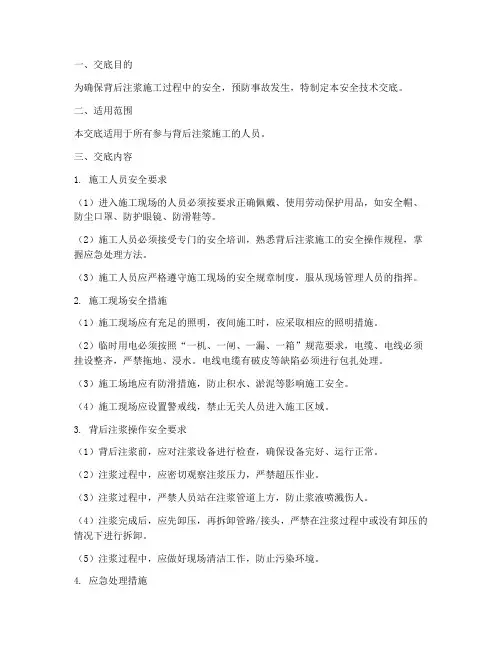

一、交底目的为确保背后注浆施工过程中的安全，预防事故发生，特制定本安全技术交底。
