当代摄影测量基本关系

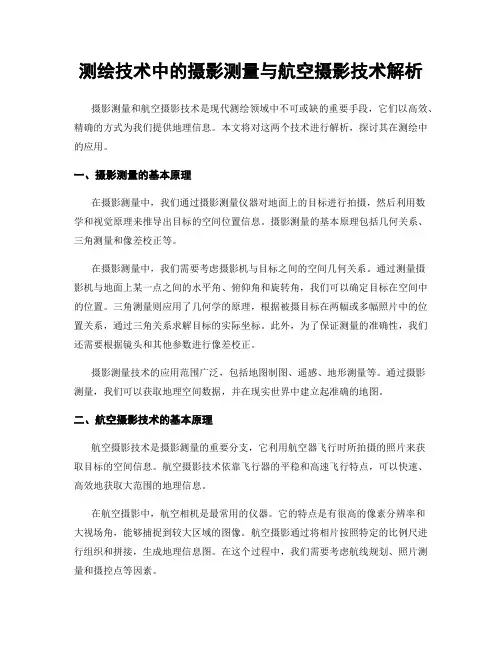

测绘技术中的摄影测量与航空摄影技术解析摄影测量和航空摄影技术是现代测绘领域中不可或缺的重要手段，它们以高效、精确的方式为我们提供地理信息。

本文将对这两个技术进行解析，探讨其在测绘中的应用。

一、摄影测量的基本原理在摄影测量中，我们通过摄影测量仪器对地面上的目标进行拍摄，然后利用数学和视觉原理来推导出目标的空间位置信息。

摄影测量的基本原理包括几何关系、三角测量和像差校正等。

在摄影测量中，我们需要考虑摄影机与目标之间的空间几何关系。

通过测量摄影机与地面上某一点之间的水平角、俯仰角和旋转角，我们可以确定目标在空间中的位置。

三角测量则应用了几何学的原理，根据被摄目标在两幅或多幅照片中的位置关系，通过三角关系求解目标的实际坐标。

此外，为了保证测量的准确性，我们还需要根据镜头和其他参数进行像差校正。

摄影测量技术的应用范围广泛，包括地图制图、遥感、地形测量等。

通过摄影测量，我们可以获取地理空间数据，并在现实世界中建立起准确的地图。

二、航空摄影技术的基本原理航空摄影技术是摄影测量的重要分支，它利用航空器飞行时所拍摄的照片来获取目标的空间信息。

航空摄影技术依靠飞行器的平稳和高速飞行特点，可以快速、高效地获取大范围的地理信息。

在航空摄影中，航空相机是最常用的仪器。

它的特点是有很高的像素分辨率和大视场角，能够捕捉到较大区域的图像。

航空摄影通过将相片按照特定的比例尺进行组织和拼接，生成地理信息图。

在这个过程中，我们需要考虑航线规划、照片测量和摄控点等因素。

航空摄影技术在测绘领域中的应用非常广泛。

它可以用于制作地图、遥感调查、城市规划等方面。

通过航空摄影，我们可以快速、准确地获取地理信息，为城市发展和资源管理提供重要的支持。

三、摄影测量与航空摄影技术的结合摄影测量和航空摄影技术都是测绘领域中的重要手段，二者的结合可以进一步提高测绘的效率和精度。

首先，航空摄影技术可以提供大范围的地理信息图像，为摄影测量提供了更丰富的数据源。

摄影测量的基本原理摄影测量是一项利用摄影技术进行测量和分析的科学方法。

通过摄影测量，我们可以从摄影影像中获得大量的地理信息。

它在地理测量、地图制作、遥感影像解译等领域有着广泛的应用。

一、摄影测量的基本原理摄影测量的基本原理数学上可以用几何学和三角学来描述。

摄影测量的核心是利用摄影机拍摄的影像来获取地物的空间位置和形状。

在摄影测量中，我们常用到的一些基本概念有像点、像控点、影像坐标系等。

首先，像点是指摄影机拍摄的影像中的一个单位，它对应于地面上的一个点，是影像中最小的无法再分割的元素。

影像中的每个像点都有一个特定的坐标。

其次，像控点是指地面上的已知位置点，在摄影测量中被用来建立影像坐标系和地面坐标系之间的关系。

通过像控点，我们可以将影像中的像点与地面上的实际位置进行联系，并进行测量和分析。

最后，影像坐标系是建立在摄影影像中的一个坐标系，通过它我们可以确定影像中每个像点的位置。

影像坐标系是按照摄影机的像空间构建的，它与地面坐标系之间的关系可以通过像控点进行转换和计算。

二、摄影测量的测量原理摄影测量的测量原理主要包括光线投影测量和几何测量两个方面。

光线投影测量是指通过摄影机获取的影像是由地物上的光线经过透镜或光电转换器件传感器的投影而形成的。

在摄影测量中，我们常用到的光线投影模型是针孔相机模型和中心投影模型。

针孔相机模型是指通过一个小孔或针孔，让光线通过并投影到感光介质上形成影像。

这个模型是用来描述针对黑白影像的成像原理。

中心投影模型是指通过摄影机的光学系统，将光线投影到光电传感器上形成影像。

这个模型被广泛应用于数字摄影测量中。

几何测量是指利用影像中的几何关系进行测量和分析。

这个过程涉及到三角测量、相似三角形、投影正方体等数学原理的运用。

在进行摄影测量时，我们需要利用影像上的像点和像控点在地面上的坐标，通过建立数学模型进行计算和转换，从而获得地面上的实际坐标。

这个过程涉及到像空间和地物空间之间的坐标转换，需要运用到摄影测量的基本原理和几何测量的数学知识。

Zφω Z φ
ω
Yφω
ω
κ 绕 Zϕω 转 得到
S − xyz
S y
κ
Yφ
X ϕω Yϕω Z ϕω
cos κ − sin κ 0 x x = y R y κ κ sin cos 0 κ 0 1 0 − f − f
旋转矩阵R 9个方向余弦 a1 cos φ cos κ − sin φ sin ω sin κ =
a2 = − cos φ sin κ − sin φ sin ω cos κ a3 = − sin φ cos ω b1 = cos ω sin κ b 2 = cos ω cos κ b3 = − sin ω c1 sin φ cos κ + cos φ sin ω sin κ = c2 = − sin φ sin κ + cos φ sin ω cos κ c3 = cos φ cos ω
设 地面平坦 飞机水平飞行
H = L l = ml f 基线 = B ml (1 − p %)
摄影方案制定
四、摄影测量常用的坐标系统
像平面坐标系 像框标坐标系 像方坐标系 像空间坐标系 像空间辅助坐标系
摄 影 测 量 坐 标 系
物方空间坐标系
地面测量坐标系
地面摄影测量坐标系
W z s y Z o Y D
首先要确定摄影瞬间摄影中心与像片（摄影光束）在地 面坐标系中的位置与姿态（像片的方位元素：摄影中心与 像片的相对位置、摄影中心和像片（摄影光束）在地面的 位置和姿态）
摄影机的外方位元素：确定摄影光束在摄影瞬间的 空间位置和姿态的参数
它由摄影中心 S 在空间坐标系中的位置（三 个坐标）XS、 YS 、 ZS 与主光轴 So的三个姿态角ϕ、 ω 、 κ 组成

摄影测量技术在测绘中的基本原理与应用摄影测量技术是现代测绘领域中一个重要的工具和方法。

它利用摄影测量原理，通过获取图像信息进行测量和分析，可以用于地图制作、地形测量、三维建模等方面。

本文将从摄影测量技术的基本原理和应用角度来介绍它在测绘中的重要性和能力。

首先，我们来看一下摄影测量技术的基本原理。

摄影测量技术的核心是摄影测量原理，即通过对图像进行测量获得目标在真实世界中的坐标。

摄影测量的基本过程包括航空摄影、地面控制、平差处理等步骤。

在航空摄影中，相机通过拍摄地面上的影像获取目标信息。

地面控制是指通过测量一些已知地理点的坐标，确定图像上对应点的坐标，从而建立图像与地理坐标系统之间的联系。

平差处理是对观测数据进行处理，消除误差，恢复目标的真实坐标。

摄影测量技术在测绘中的应用非常广泛。

首先，在地图制作中，摄影测量技术可以用于快速高效地制作地形图、土地利用图、道路交通图等各种类型的地图。

通过航空摄影获取的高分辨率影像，可以辅助制图人员进行地物提取和分类，提高地图的精度和准确性。

其次，在地形测量中，摄影测量技术可以用于获取地表的三维地形信息。

通过对航空摄影影像的测量，可以得到地物的高程、坡度等信息，为地质勘探、城市规划等提供可靠的参考数据。

此外，摄影测量技术还可以应用于三维建模领域。

通过对航空摄影影像的处理，可以获取建筑物、景观等复杂场景的三维模型，为虚拟现实、游戏制作等提供数据支持。

摄影测量技术在测绘中的应用不仅可以提高测绘工作的效率和准确性，还可以降低成本。

传统的地面测量方法需要大量的人力和物力投入，而利用摄影测量技术可以大大节省测量成本和时间。

此外，摄影测量技术还可以应对复杂地形和恶劣环境条件下的测绘需求，如高山、沙漠等地区的测绘工作。

通过航空摄影和遥感技术，可以在不进入危险区域的情况下获取目标区域的测量数据，提高安全性和效率。

当然，摄影测量技术也存在一些挑战和局限性。

首先，航空摄影需要采用专门的设备和飞行器，成本较高。

测绘技术中的摄影测量方法详解摄影测量是测绘技术中非常重要的一种方法，它通过利用摄影测量仪器来获取图像，并通过分析图像中的几何关系，得出地物的位置、形状和尺寸等信息。

本文将详细介绍摄影测量方法的原理、应用和未来发展。

一、摄影测量的原理摄影测量的原理基于几何光学和投影几何的基本原理。

摄影测量使用的主要仪器是摄影测量相机，其工作原理与普通照相机相似，但在设计上更注重几何精度和光学性能。

摄影测量相机通过快门控制曝光时间，通过光圈控制进光量，通过调整焦距控制景深范围。

通过在控制好这些参数的前提下，将地面上的物体投影到感光面上形成影像。

二、摄影测量的应用1. 地图制图摄影测量在地图制图中起着重要作用。

它可以通过拍摄大范围的影像，并通过对影像的几何校正和特征提取，制作出具有真实地貌和地物信息的地图。

这种制图方法不仅能够提高制图效率，还能够保证地图的准确性和可靠性。

2. 土地管理摄影测量可以用于土地管理中的土地监测、土地权益调查等工作。

通过对不同时间段的影像进行对比，可以监测土地利用情况的变化，并为土地规划和土地评估提供基础数据。

同时，摄影测量还可以用于土地权益调查中，通过对影像的解译和分析，可以确定土地的使用权、变更情况等信息。

3. 遥感应用摄影测量与遥感技术相结合，可以为资源调查和环境监测提供更全面的信息。

通过获取高分辨率的影像，可以对不同类型的地表覆盖进行分类和量化，进而推测资源的分布和利用情况。

此外，摄影测量还可以通过获取地表高程信息，为洪水预警和地质灾害评估提供基础数据。

三、摄影测量的发展趋势随着遥感技术的不断发展，摄影测量也在不断演进和创新。

以下是摄影测量未来发展的几个趋势：1. 高分辨率影像高分辨率影像可以提供更详细的地物信息，能够满足更精确的测绘需求。

随着航空摄影测量技术和卫星摄影测量技术的进步，高分辨率影像的获取和处理将变得更加容易和普及。

2. 三维建模传统的摄影测量主要是二维影像的测量和处理，而随着激光雷达等三维测量技术的发展，摄影测量逐渐向三维建模发展。

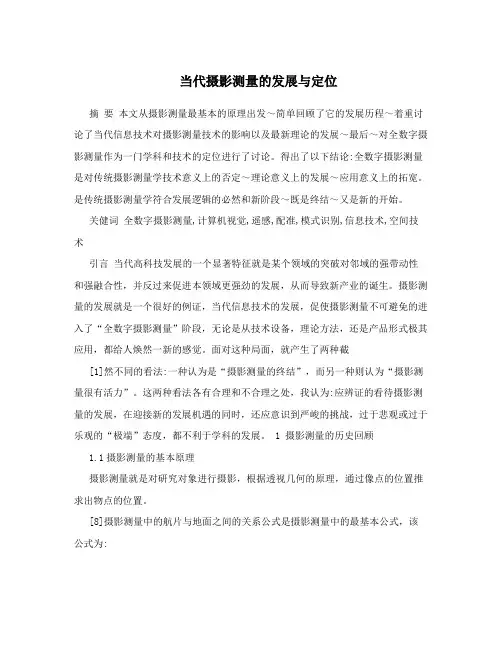

当代摄影测量的发展与定位摘要本文从摄影测量最基本的原理出发～简单回顾了它的发展历程～着重讨论了当代信息技术对摄影测量技术的影响以及最新理论的发展～最后～对全数字摄影测量作为一门学科和技术的定位进行了讨论。

得出了以下结论:全数字摄影测量是对传统摄影测量学技术意义上的否定～理论意义上的发展～应用意义上的拓宽。

是传统摄影测量学符合发展逻辑的必然和新阶段～既是终结～又是新的开始。

关健词全数字摄影测量,计算机视觉,遥感,配准,模式识别,信息技术,空间技术引言当代高科技发展的一个显著特征就是某个领域的突破对邻域的强带动性和强融合性，并反过来促进本领域更强劲的发展，从而导致新产业的诞生。

摄影测量的发展就是一个很好的例证，当代信息技术的发展，促使摄影测量不可避免的进入了“全数字摄影测量”阶段，无论是从技术设备，理论方法，还是产品形式极其应用，都给人焕然一新的感觉。

面对这种局面，就产生了两种截[1]然不同的看法:一种认为是“摄影测量的终结”，而另一种则认为“摄影测量很有活力”。

这两种看法各有合理和不合理之处，我认为:应辨证的看待摄影测量的发展，在迎接新的发展机遇的同时，还应意识到严峻的挑战，过于悲观或过于乐观的“极端”态度，都不利于学科的发展。

1 摄影测量的历史回顾1.1摄影测量的基本原理摄影测量就是对研究对象进行摄影，根据透视几何的原理，通过像点的位置推求出物点的位置。

[8]摄影测量中的航片与地面之间的关系公式是摄影测量中的最基本公式，该公式为:a1( X- Xs) + b1( Y- Ys) + c1( Z- Zs)x=-fa3( X- Xs) + b3( Y- Ys) +c3( Z- Zs)a2( X- Xs) + b2( Y- Ys) + c2( Z- Zs)y=-fa3( X- Xs) + b3( Y- Ys) +c3( Z- Zs)式中 a、b、c为方向余弦 ,与航向、旁向倾角和旋角有关 ,其关系式为: a1=cosφcosκ+ sinφsinωsinκ，b1=cosφsinκ- sinφsinωcosκ，c1=sinφcosω;a2=-cosωsinκ，b2=cosωcosκ，c2=sinω;a3=- sinφcosκ+ cosφsinωsinκ，b3=- sinφsinκ- cosφsinωcosκ，c3=cosφcosω;f为摄影机焦距，x、y为像点坐标，Xs、Ys、Zs为摄站投影中心坐标，X、Y、Z为地面点坐标。

摄影测量是利用摄影手段获取被测物体的影像数据，经过处理和分析，确定被测物体的形状、大小、位置和其他几何特征的技术。

其基本原理包括以下几个方面：
1. 透视投影原理：相机通过透镜将三维空间中的物体映射到二维影像平面上，这个过程遵循透视投影原理。

根据透视投影原理，可以确定物体在影像中的坐标和尺寸关系。

2. 共线方程：共线方程是摄影测量中的基本关系式，它描述了像点、摄影中心和物点之间的几何关系。

通过共线方程，可以根据像点的坐标和已知的摄影参数，计算出物点的坐标。

3. 光束法平差：光束法平差是摄影测量中的一种重要数据处理方法。

它通过最小二乘法对观测数据进行平差计算，同时考虑相机的内方位元素和物点的坐标，以提高测量的精度和可靠性。

4. 立体视觉原理：通过在不同位置拍摄同一物体的两张或多张影像，可以利用人眼或计算机的立体视觉原理，重建物体的三维形状和空间位置。

5. 地面控制点：为了提高摄影测量的精度，通常需要在实地测量一些地面控制点的坐标，并将其与摄影测量获得的坐标进行联合解算，以修正测量误差。

6. 数字摄影测量：现代摄影测量技术通常采用数字摄影设备获取影像数据，并利用计算机和相关软件进行处理和分析，实现自动化测量和数据处理。

总之，摄影测量的基本原理是利用相机拍摄的影像数据，结合透视投影原理、共线方程、光束法平差和立体视觉原理等，计算出被测物体的空间位置和几何特征。

摄影测量的基本原理和方法摄影测量是一种重要的地理信息获取方法，通过利用光线的传播规律和相机的成像原理，获取地物的形状、位置和空间关系等信息。

本文将探讨摄影测量的基本原理和方法，从光学成像到数字图像处理，从地面摄影到航空摄影，为读者全面了解摄影测量提供指引。

一、光学成像原理摄影测量的基础是光学成像原理。

当光线经过透镜或镜头时，会发生折射或反射，并在感光介质上形成倒立且与原物相似的实像。

在摄影测量中，我们利用相机的成像原理，通过调整相机参数（如焦距、光圈、快门速度等），来实现将地表上的地物以几何比例表达在胶片或数字传感器上的目的。

二、摄影测量的方法1. 垂直摄影垂直摄影是最常见的摄影测量方法之一。

利用具有垂直视角的摄影设备（如手持相机、航空相机或无人机相机），在垂直方向上拍摄地物。

借助于垂直摄影，我们可以获取地物在平面上的位置信息，进而进行地图制图、地形建模等应用。

2. 斜向摄影斜向摄影是指通过人工或航空器悬挂的相机设备，以一定倾角对地表进行拍摄。

相对于垂直摄影，斜向摄影可以提供更丰富的地物纹理信息和立体感。

这种方法常被用于城市规划、森林资源调查等领域。

3. 立体摄影立体摄影是指通过两个或多个相机同时拍摄同一目标，以模拟人眼的视觉效果。

通过测量不同相机位置下的视差，可以计算出地物的三维坐标。

立体摄影广泛应用于地形测量、建筑物立面测绘等领域，具有重要的实际价值。

4. 遥感摄影遥感摄影是指利用航空器或卫星从高空对地球表面进行拍摄的摄影测量方法。

遥感摄影所获取的图像可以用于遥感影像解译、环境监测、农业调查等领域。

随着卫星技术的不断发展，遥感摄影在大规模地理信息获取中发挥越来越重要的作用。

三、摄影测量的处理流程1. 内方位元素计算内方位元素包括相机的焦距、光轴偏角、主距等参数。

通过摄影畸变校正、特征点匹配等方法，可以计算得到相机的内方位元素。

2. 外方位元素测定外方位元素指的是相机拍摄时的位置和姿态参数。

通过影像地面控制点的测量、相片影像的解析和摄影几何的计算，可以推算得到相机的外方位元素。

Three-line pushbroom scanner
Backward scene Nadir scene Forward scene
composed of backward view lines
composed of nadir view lines
Backward
composed of forward view lines
数字航摄仪简介
航空测量是国家基础测绘数据源获取的重要 手段。在摄影测量经历了模拟摄影、解析摄影 测量两个阶段，正处在数字摄影测量阶段，随 着摄影技术从传统胶片摄影到数字摄影的转变， 航空摄影也开始走入了数字时代。目前国内外 比较流行的几款数字航摄仪有：DMC、ADS40、 UltraCam-D和SWDC。
当代摄影测量新技术发展
本章内容
概述 数字航摄仪简介 机载POS系统对地定位 POS
概述
当代摄影测量新技术的发展具有两个明显的特点， 一是传感器位置与姿态定位系统的发展，二是新型传 感器的发展。 高精度惯性姿态测量系统（IMU）和差分GPS测量系 统可以精确测定摄站外方位元素，以便减少地面控制 点甚至无地面控制点的摄影测量，减少外业控制工作 量，调高作业效率和成图的周期。 应用于摄影测量与遥感的新型航空传感器主要有数 字航摄仪、激光扫描仪、合成孔径雷达等。
1、DMC数字航摄仪
DMC（Digital Mapping Camera）数字航 摄仪由Z/I Imaging公司研制开发，它是基于面 阵CCD技术的大像幅测量型数字航摄仪。
图1
DMC数字航摄仪 DMC数字航摄仪 图2 DMC数字航摄仪镜头组 DMC数字航摄仪镜头组
DMC镜头系统由8个镜头组合而成，位于中 间的为4个全色镜头，位于周围的是4个多光谱 镜头（ 红、绿、蓝及近红外）。每个单独镜头 配有大面阵的CCD传感器，4个全色镜头为 7K×4K的CCD传感器，像素大小为12um× 12um，提供了大于12bit的线性高动态范围；4 个多光谱镜头为3k×2k的CCD。 在航摄飞行中，DMC数字航摄仪的8个镜头 同时曝光，一次飞行可获取黑白、真彩色和彩 红外像片数据。

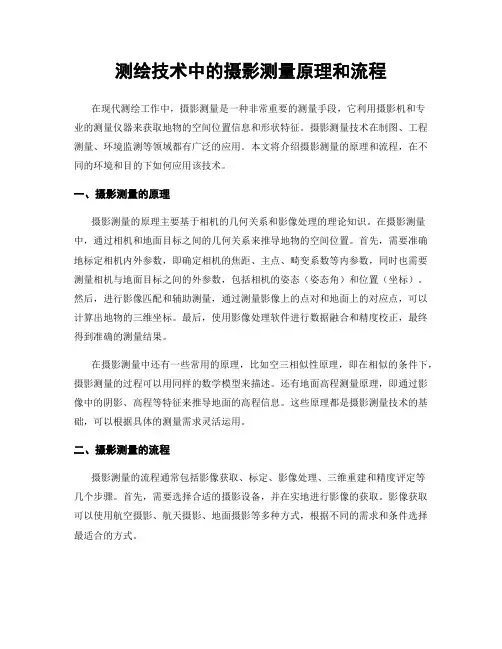

测绘技术中的摄影测量原理和流程在现代测绘工作中，摄影测量是一种非常重要的测量手段，它利用摄影机和专业的测量仪器来获取地物的空间位置信息和形状特征。

摄影测量技术在制图、工程测量、环境监测等领域都有广泛的应用。

本文将介绍摄影测量的原理和流程，在不同的环境和目的下如何应用该技术。

一、摄影测量的原理摄影测量的原理主要基于相机的几何关系和影像处理的理论知识。

在摄影测量中，通过相机和地面目标之间的几何关系来推导地物的空间位置。

首先，需要准确地标定相机内外参数，即确定相机的焦距、主点、畸变系数等内参数，同时也需要测量相机与地面目标之间的外参数，包括相机的姿态（姿态角）和位置（坐标）。

然后，进行影像匹配和辅助测量，通过测量影像上的点对和地面上的对应点，可以计算出地物的三维坐标。

最后，使用影像处理软件进行数据融合和精度校正，最终得到准确的测量结果。

在摄影测量中还有一些常用的原理，比如空三相似性原理，即在相似的条件下，摄影测量的过程可以用同样的数学模型来描述。

还有地面高程测量原理，即通过影像中的阴影、高程等特征来推导地面的高程信息。

这些原理都是摄影测量技术的基础，可以根据具体的测量需求灵活运用。

二、摄影测量的流程摄影测量的流程通常包括影像获取、标定、影像处理、三维重建和精度评定等几个步骤。

首先，需要选择合适的摄影设备，并在实地进行影像的获取。

影像获取可以使用航空摄影、航天摄影、地面摄影等多种方式，根据不同的需求和条件选择最适合的方式。

接下来是相机的标定过程，即确定相机的内外参数。

相机的标定可以使用特定的标定板，通过多个不同位置和角度的影像来计算相机参数。

同时还需要进行畸变矫正，将影像中的畸变进行修正，保证测量结果的精度。

然后是影像处理和特征提取的过程。

通过影像处理软件来对采集到的影像进行预处理，包括去噪、几何纠正、色彩平衡等操作。

然后通过像素匹配、特征点提取等方法提取出影像中的特征点，用于后续的测量计算。

接下来是三维重建的过程，即通过影像中的特征点和地面上的控制点来计算地物的三维坐标。

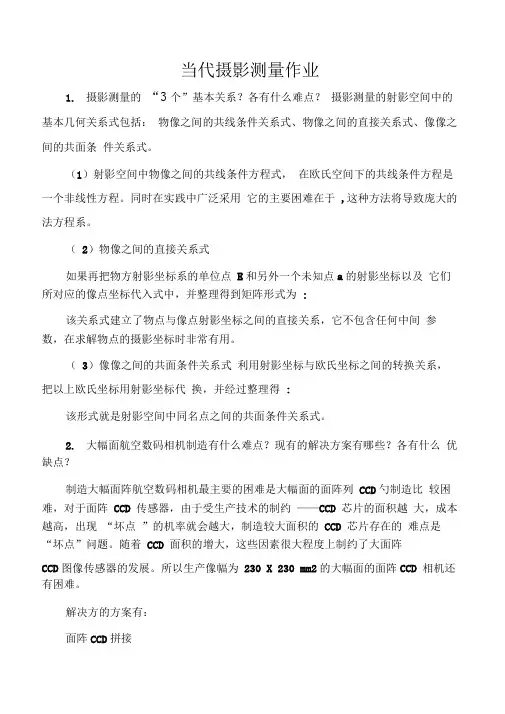

当代摄影测量作业1.摄影测量的“3个”基本关系？各有什么难点？摄影测量的射影空间中的基本几何关系式包括：物像之间的共线条件关系式、物像之间的直接关系式、像像之间的共面条件关系式。

（1）射影空间中物像之间的共线条件方程式，在欧氏空间下的共线条件方程是一个非线性方程。

同时在实践中广泛采用它的主要困难在于,这种方法将导致庞大的法方程系。

（2）物像之间的直接关系式如果再把物方射影坐标系的单位点E和另外一个未知点a的射影坐标以及它们所对应的像点坐标代入式中，并整理得到矩阵形式为:该关系式建立了物点与像点射影坐标之间的直接关系，它不包含任何中间参数，在求解物点的摄影坐标时非常有用。

（3）像像之间的共面条件关系式利用射影坐标与欧氏坐标之间的转换关系，把以上欧氏坐标用射影坐标代换，并经过整理得:该形式就是射影空间中同名点之间的共面条件关系式。

2.大幅面航空数码相机制造有什么难点？现有的解决方案有哪些？各有什么优缺点？制造大幅面阵航空数码相机最主要的困难是大幅面的面阵列CCD勺制造比较困难，对于面阵CCD 传感器，由于受生产技术的制约——CCD 芯片的面积越大，成本越高，出现“坏点”的机率就会越大，制造较大面积的CCD 芯片存在的难点是“坏点”问题。

随着CCD 面积的增大，这些因素很大程度上制约了大面阵CCD图像传感器的发展。

所以生产像幅为230 X 230 mm2的大幅面的面阵CCD 相机还有困难。

解决方的方案有：面阵CCD拼接面阵CCD拼接的技术方案主要有两类：外拼接和内拼接。

从成像视场的角度分析，外拼接主要是指外视场分光的方法，外视场分光是由多个光学系统组成，每个光学系统有一个或多个CCD器件独立成像，分别占据视场的一部分,共同组成整个大视场。

内拼接是指所有CCD 共用一套镜头系统，其实现途径有两种：一种是CCD 器件直接拼接，顾名思义就是CCD 器件在机械上首尾搭接。

另一种是通过光学系统分光的方法进行光学拼接。

摄影测量基本公式1) 空间直角坐标变换用像片上的点坐标解求相应地面点坐标时，在建立起各种空间直角坐标系的基础上，需要在两两不同的坐标系中进行坐标变换，由高等数学可知，空间直角坐标的变换是正交变换，一个坐标系按三个角元素顺次旋转即可变换为另一个同原点的坐标系。

设像点a 在像空间坐标系中的坐标为(x ，y ，-f )，而在像空间辅助坐标系中的坐标为(X ，Y ，Z )，两者之间的正交变换关系可以用下式表示：⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡f y x c c c b b b a a a f y x R Z Y X 321321321 R 是一个3⨯3的正交矩阵，由九个方向余弦组成。

1) 2) 像点与相应地面点之间的坐标关系如图（8-7）O-XYZ 为选定的地面右手坐标系，地面点A 与投影中心S 在此坐标系中的坐标分别为X, Y, Z 和X S , Y S , Z S ；A 在像片的构像a ，在像空间坐标系与像空间辅助坐标系中的坐标分别为(x, y, -f )和(X ’, Y ’, Z ’)，其中像空间辅助坐标系s-xyz 与地面坐标系O-XYZ 的相应坐标轴分别平行，由于s, a, A 三点位于一直线上，由图中各相似三角形关系可得λ1'''=-=-=-s s s Z Z Z Y Y Y X X X以矩阵表示为⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---'''Z Y X Z Z Y Y X X s s s λ 有由～式可得像点的像空间坐标系与像空间辅助坐标系的关系为⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---f y x c c c b b ba a a Z Z Y Y X X s s s 321321321λ 上式的逆变换为⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--s s s s s s Z Z Y Y X X c c c b b ba a a Z Z Y Y X X R f y x 321321321111λλ 整理可得⎪⎪⎪⎩⎪⎪⎪⎨⎧-+-+--+-+--=-+-+--+-+--=)()()()()()()()()()()()(333222333111S A S A S A S A S A S A S A S A S A S A S A S A Z Z c Y Y b X X a Z Z c Y Y b X X a f y Z Z c Y Y b X X a Z Z c Y Y b X X a f x上式即为像点与物点中心投影构像方程。

摄影测量原理一、摄影测量的定义和概念摄影测量是一种利用摄影技术来进行测量和制图的方法，它是以空间几何原理为基础，通过对摄影图像进行分析和处理，得到地面上物体的空间位置、形状、大小等信息。

摄影测量广泛应用于地图制图、城市规划、土地利用、资源调查等领域。

二、摄影测量的基本原理1.光学原理摄影测量的基础是光学原理，即光线在不同介质中传播时会发生折射和反射。

在空气中传播的光线与在相机镜头内传播的光线之间存在一个固定比例关系，这个比例关系被称为像高比例尺。

2.投影几何原理投影几何是摄影测量中最重要的理论基础之一。

它研究了物体在三维空间中与二维平面之间的投影关系。

在实际应用中，我们通常采用透视投影模型来描述物体在相机成像平面上的投影关系。

3.相对定向原理相对定向是指将拍摄同一景物不同时刻或不同位置的照片，通过对它们进行比较和分析，确定它们之间的相对位置关系。

相对定向包括方位角和倾斜角两个方面，其中方位角是指照片上某一点与相机光轴之间的水平夹角，倾斜角是指照片上某一点与相机光轴之间的竖直夹角。

4.绝对定向原理绝对定向是指将摄影测量中测量到的物体空间坐标系与地球坐标系进行联系，从而确定物体在地球表面上的实际位置。

绝对定向通常采用大地坐标系来描述物体在地球表面上的位置。

三、摄影测量的基本流程1.摄影摄影是摄影测量中最基本的步骤。

在进行摄影时，应选择合适的相机、镜头和滤镜，并根据实际情况调整曝光时间、光圈和感光度等参数。

2.内定向内定向是指将相机成像平面与像平面之间建立起一种几何模型，并根据实际情况进行参数化。

内定向通常包括像高比例尺、主距、畸变等参数。

3.外定向外定向是指将相机的空间位置和方向与物体的空间位置进行联系。

外定向通常采用相对定向和绝对定向两种方法。

4.立体像对匹配立体像对匹配是指将拍摄同一景物不同时刻或不同位置的照片进行比较和分析，从而确定它们之间的空间位置关系。

立体像对匹配通常采用自动或半自动的方法进行。

测绘技术中的摄影测量原理及应用摄影测量是测绘技术中的重要组成部分，它利用相机和影像处理技术，通过测量物体在影像中的位置和形状等信息，进行测绘和测量的一种方法。

本文将探讨摄影测量的原理和应用。

一、摄影测量的原理摄影测量的基本原理是利用影像在相机内的几何关系来推算物体在影像上的位置和形状。

在摄影测量中，相机被视为一个光学系统，光线通过透镜进入相机内部，成像在胶片或传感器上。

通过测量图像上的点的位置和相机的内外参数，可以确定物体在三维空间中的位置和形状。

在摄影测量中，相机的内参数是指相机的内部性质，如焦距、透镜畸变等，而外参数是指相机相对于世界坐标系的位置和姿态。

通过标定相机的内参数和外参数，可以建立相机的投影模型，将物体在空间中的坐标转换为影像上的坐标。

摄影测量的原理可以通过一些数学公式进行描述。

例如，透视投影公式可以表示为：x = X/Z*f+k1X^2+k2Y^2-k3(Z^2+f^2)/Zy = Y/Z*f+k1Y^2+k2X^2-k3(Z^2+f^2)/Z其中，(x, y)是影像上的点的坐标，(X, Y, Z)是在三维空间中的点的坐标，f是相机的焦距，k1、k2和k3是透镜的畸变系数。

二、摄影测量的应用摄影测量在许多领域都有广泛的应用。

以下列举几个常见的应用场景。

1. 地形测绘摄影测量可以用于地形测绘，例如获取山地的地形数据、制作地形模型等。

通过从不同角度拍摄影像，结合影像匹配和三维重建技术，可以获得地形的高程和形状信息。

这对于军事、城市规划、资源调查等领域具有重要意义。

2. 遥感影像解译遥感影像可以提供大范围的地表信息，但是单张影像的分辨率有限。

通过摄影测量技术，可以通过结合多张影像进行立体测量，重建地表的三维结构，增强遥感影像的解译能力。

这对于土地利用、环境监测、灾害评估等具有重要意义。

3. 工程测量摄影测量可以用于测量工程结构，例如建筑物、桥梁、道路等。

通过拍摄影像，可以测量和分析工程结构的形状、尺寸和变形等信息。

摄影测量的基础知识与技巧摄影测量是一种通过航空或地面摄影获取地理信息的方法。

它结合了摄影、地理和测量学的原理和技术，可以用于地图制作、地形测量、工程设计等领域。

本文将介绍摄影测量的基础知识和一些实用技巧。

一、摄影测量的原理摄影测量的原理基于像空间的投影关系。

当摄影机拍摄地面上的物体时，物体的影像在感光材料上形成。

根据物体和摄影机之间的几何关系，可以测量出物体在像素中的位置，并进一步推算出物体在地面上的位置和大小。

摄影测量中使用的摄影测量机是一种专用的相机，具有较大的感光面积和高分辨率。

它通常配备有测量设备，如倾斜测量仪和三轴加速度计，以便获取更精确的几何数据。

二、摄影测量的数据处理摄影测量的数据处理过程包括影像坐标测量、控制点确定、三角化计算等。

首先，需要在地面上设置一些控制点，用于连接影像和地面坐标系统。

然后，通过对影像进行测量，可以得到影像中物体的像素坐标。

最后，利用三角化计算方法，将像素坐标转化为地面坐标。

在摄影测量中，精确测量控制点非常重要。

控制点的数量和位置应该能够满足测量的精度要求，并覆盖整个测区。

此外，利用GPS等先进技术获取的高精度控制点可以提高摄影测量的准确性。

三、摄影测量的应用摄影测量在地图制作、地形测量、工程设计等领域有着广泛的应用。

在地图制作中，摄影测量可以提供高分辨率的影像数据，用于制作数字地图、卫星地图等。

借助摄影测量技术，可以获取地面上的地物信息，并将其准确地绘制在地图上。

在地形测量中，摄影测量可以用于获取地表的高程信息。

通过对影像进行解析和处理，可以构建起三维模型，进而分析地形的变化和特征，对地质灾害、土地利用规划等方面提供支持。

在工程设计中，摄影测量可以用于工程建设的前期调研和设计。

通过获取现场的影像资料，可以进行精确的测量和分析，从而为工程设计提供数据支持，并减少工程建设的风险。

四、摄影测量的技巧在进行摄影测量时，有一些技巧可以帮助提高测量的准确性和效率。

首先，选择适当的摄影测量机和摄影参数非常重要。

摄影测量基本原理概述说明1. 引言1.1 概述摄影测量是一种通过利用照相机获取影像数据来进行测量和分析的方法。

它基于光线的传播原理和几何学原理，通过对图像中的特征点进行测量和计算，从而得到真实世界中物体位置、形状、大小等信息。

该技术具有非接触性、高效性和全面性的特点，因此被广泛应用于各个领域。

1.2 文章结构本文将围绕摄影测量的基本原理展开讨论，并着重介绍其在不同领域中的应用。

首先，我们将详细讲解测量对象与照相机之间的关系，包括角度、距离和尺度等概念。

然后，我们将描述影像获取与测量元素之间的关系，包括像素大小、投影模型以及图像校准等内容。

最后，我们会对数学模型和数据处理方法进行探讨，包括三角测量法、立体视觉法以及数字图像处理方法等。

1.3 目的本文旨在全面介绍摄影测量的基本原理并探讨其在不同领域中的应用。

通过深入了解摄影测量技术，读者可以更好地理解其工作原理和实际应用方法，并在实践中充分发挥其优势。

同时，本文也希望能够展望摄影测量的未来发展方向，并强调其在科学研究、工程设计和环境监测等领域中的重要性。

通过阅读本文，希望读者能够对摄影测量有一个全面而深入的了解。

2. 摄影测量的基本原理2.1 测量对象与照相机之间关系摄影测量是一种利用照相机进行测量的技术方法。

在摄影测量中，我们需要了解照相机与待测对象之间的关系。

照相机成像原理是基于光学投影的原理，当光线通过镜头进入相机后，在感光材料上形成倒立且缩小的图像。

这个图像是我们进行后续测量和分析的基础。

2.2 影像获取与测量元素之间关系摄影测量涉及到从影像中提取重要信息并进行测量。

在摄影测量中，我们需要了解影像获取与所需测量元素之间的关系。

通过对相片进行观察和分析，我们可以提取出各种几何和物理属性，并进行进一步的计算和分析。

例如，通过对空中航摄图像的解译，我们可以得到地面特征点在平面坐标系下的位置。

2.3 数学模型和数据处理方法在摄影测量中，为了实现精确而有效地测量，数学模型和数据处理方法起着至关重要的作用。

测绘技术中的摄影测量方法介绍摄影测量是测绘技术中的一种重要方法，通过利用光学原理和摄影机设备，对地面、建筑物等进行测量和拍摄，通过影像处理和测量分析，得出准确的地理空间信息。

本文将介绍摄影测量的基本原理、应用领域以及发展趋势。

一、摄影测量的基本原理摄影测量基于光的传播和成像原理，通过摄影机设备对目标对象进行拍摄和测量。

影像记录的是真实世界的投影，通过摄影测量方法可以确定物体在空间中的位置、形状和尺寸等重要信息。

摄影测量主要包括内业和外业两个步骤。

内业是指在办公室通过对影像进行分析与处理，获取地理信息。

而外业是指在实地进行控制点测量和目标影像的获取。

摄影测量的基本原理包括：1. 相机的几何关系：包括相机的内外方位元素以及相片的缩尺。

2. 相片测量：通过对相片上的点、线进行测量和分析，得出物体在空间中的位置、形状和尺寸等信息。

3. 影像匹配：对不同角度或时间拍摄的影像进行匹配，得出物体在不同影像中的位置关系。

4. 光束法测量：通过测量一些已知点的坐标和影像上的像点，建立起摄影测量的数学模型。

5. 摄影测量数据的处理与分析：通过对采集到的影像数据进行处理、修正和分析，得出最终的测量结果。

二、摄影测量的应用领域摄影测量技术在地理信息系统、城市规划、土地管理等领域具有广泛的应用价值。

1. 地理信息系统（GIS）：摄影测量可用于获取高精度的地理空间数据，包括地形地貌、道路、建筑物等。

这些数据可以用于GIS平台上的空间分析和决策支持。

2. 城市规划：在城市规划中，摄影测量可以提供准确的地形地貌数据，帮助规划师进行城市空间的分析和设计。

例如，通过对建筑物的三维模型的建立，可以模拟不同规划方案的效果，为规划决策提供依据。

3. 土地管理：摄影测量可用于土地管理和土地调查中，获取土地利用现状、土地承载力、土地分布等信息，为土地资源的合理利用提供可靠依据。

4. 海洋研究：摄影测量技术在海洋研究领域也有广泛应用。

通过航空或卫星影像的拍摄与处理，可以获取海洋的地理信息，包括海岸线的变化、潮汐的测算、海洋生物的分布等。
