pads和protel相互转换详细介绍——绝对实用

  • 格式：pdf
  • 大小：1.08 MB
  • 文档页数：13

POWERPCB和PROTEL文件格式的相互转换POWERPCB和PROTEL的文件格式互不兼容，不能直接打开对方格式的文件，两者之间相互转换参见如下步骤：
1.PADS转换为PROTEL
1.1 PCB转换
打开pads软件某一张图的pdb文件，然后选择export导出。

按如图所示选择对象及保存名字与格式如下图所示
点击保存
跳出这样一个输出对话框点select all
格式的话选择powerpcbv3.5的扩展那里把两个选项也勾上最后再把cam去掉，这步骤和前面网上搜到的差不多。

找到刚刚保存好的文件，
假如你电脑上默认的是dxp的打开方式的话，它就会把asc文件变为上图的形式。

在这里，由于我用的是altium designer9.0的版本，所以我就转成9.0格式的pcb图。

注意：protel99se不能直接打开*.asc，必须先用Dxp打开后，另存为*.sch文件，然后用protel99se打开刚刚保存的*.sch文件。

选择打开方式
打开后便会跳出如下的界面
一直点next即可
转换过程中。

最后完成时，出现如下图所示的效果
打开pads logic下的文件，如下图：
1
选择保存文件为TXT格式以便之后使用
然后select all
选择2005版本的点击ok保存好。

打开altium designer9.0 然后打开刚才保存的
便出现如左图所示界面
然后一直next 便行。

这便是最后转换出来的原理图完全一模一样
2. PROTEL转换PADS
PROTEL格式转POWERPCB的问题，PROTEL或者DXP都可以兼容ASCII Files(*.asc)格式的文件，然而却不能把已有的文件保存为ASCII Files(*.asc)格式，所以不借助其它工具是不行的，好在Mentor Graphics公司（就是生产POWERPCB的公司，呵呵）提供有一个转换工具：Protel PCB to PADS Layout Translator。

由于是POWERPCB自身的产品，转换的品质不用说，支持的Protel文件如下：Protel 99 design files，即.DDB文件，包括保存在DDB里的.pcb文件和.lib，也就是说，这工具不仅能转换PCB文件，也可以转换Lib库文件，不管是保存在DDB文件里的，还是已经导出为单独的文件；Protel DXP design files和Protel DXP library files，文件分别：.pcbdoc和.pcblib的类型。

这里提供该软件的压缩包供下载，使用方法也非常简单，这软件不用安装，只要把整个目录保存在自己想保存的位置，使用前要把powerpcb.ini里的内容修改一下。

首先baidu搜索【Pads translators V4.0_Schematic and PCB Translators V4[免安装版本]】，下载完后，按照以下步骤开始执行：
2.1 原理图转换
打开..\Pads translators V4.0_Schematic and PCB Translators V4[免安装版本]\Schematic Translators\目录下的Schcvt.exe文件，如下图所示：
点击【OK】进入转换界面，如下图：
1.添加所要转换的
文件
2.转换后的文件路径
4. 开始转换
3.注意此处路径是否正确
2.2 PCB转换
打开..\Pads translators V4.0_Schematic and PCB Translators V4[免安装版本]\PCB Translators\目录下的alt2pad.exe文件，如下图所示：
1.添加需要
转换的PCB
文件
2.转换文件的路径和
封装文件
3.开始转换。

合集下载

AD、Pads、Allegro、Mentor间的转换、复用及设计

AD、Pads、Allegro、Mentor间的转换、复用及设计

AD、Pads、Allegro、Mentor间的转换、复用及设计对于这几款软件的相互转换问题，大家都有提问一些转换方法及转换过程中的问题，由于在这方面多有涉及，总结一些经验，与大家分享；1、对于转换方法：基本是转换是按次序3 F)AD-pads PADS转换工具，AD版本为5.0则可Pads-allegro Pads导出asc文件，也是5.0，不要太高，allegro自身带有pads translator工具进行导入Allegro-mentor/ 先通过mentor公司给出的一个DFL转换skill程式，再用mentor开发的转换工具altoexp.exe（不太好找）进行转换。

DFL模式与正常pcb模式下主要是文件可否导出的区别等（Pads-Allegro） Pads下有转换工具，直接导出为*.hkp，比allegro直接、方便多。

转换细节方面就不多说了，论坛上的方法也较多，较详细。

只强调注意点和转换要求软件等。

2、转换问题：AD-Pads 问题较少，会有一些warning,如导封装，基本没有问题，只是由于习惯，丝印层会在silk-top层，但有些公司在Pads中的丝印也会建在该层;如导PCB，会有些网络名更改等等。

Pads-Allegro 问题较多，主要有几点：A.焊盘名会自动命名，且命名为"pad1^pad*",这点无法解决，只能事后修改，工作量较大 B.丝印会丢失，这种情况发生在ad-pads-allegro过程，主要是需要将丝印框改为top层则可 C.对于插装器件，通常会生成错误的flash焊盘，并对最终数据有影响，无法使转换的通孔盘指定正确的flash并出好数据。

D.原始文件为AD的，有些网络名不符合allegro规范的一律不可转换过来。

Allegro-Mentor/ 问题一般，主要有几点：A.封装转换时出现问题，无法导进mentor的*.lmc中心库文件中，需要对转换生成的*.hkp进行修改 B.对于placement outline生成与placebound不尽相同，有些需要修改，或做DRC 时与allegro一样，不用软件做封装干涉 C.可以用转换生成的*.kyn文件直接进行先行PCB导入（Pads-Mentor）.问题较少3。

PADS封装库与Altium Designer封装转换

PADS封装库与Altium Designer封装转换

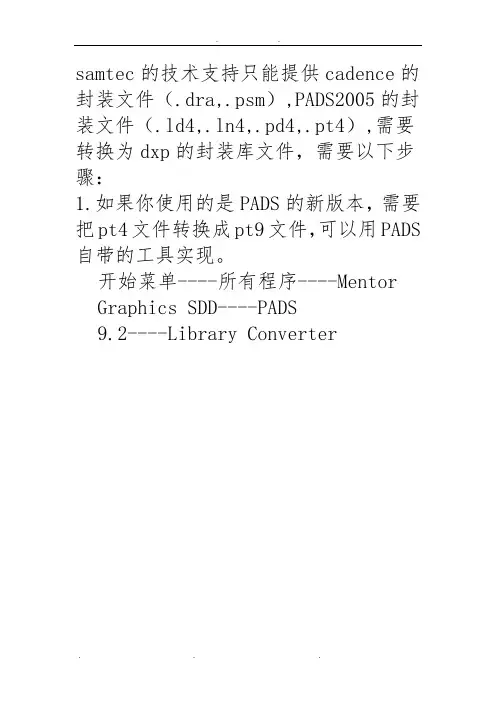

samtec的技术支持只能提供cadence的封装文件（.dra,.psm）,PADS2005的封装文件（.ld4,.ln4,.pd4,.pt4）,需要转换为dxp的封装库文件，需要以下步骤：1.如果你使用的是PADS的新版本，需要把pt4文件转换成pt9文件，可以用PADS 自带的工具实现。
