扫描仪分类
扫描仪可分为三大类型：滚筒式扫描仪和平面扫描仪， 近几年还有了笔式扫描仪。
滚筒式扫描仪一般使用光电倍增管PMT（Photo Multiplier Tulbe），因此它的密度范围较大，而且能 够分辨出图像更细微的层次变化；而平面扫描仪使用的 则是光电耦合器件CCD（Charged-Coupled Device）故 其扫描的密度范围较小。CCD（光电耦合器件）是一长 条状有感光元器件，在扫描过程中用来将图像反射过来 的光波转化为数位信号，平面扫描仪使用的CCD大都是 具有日光灯线性陈列的彩色图像感光器。
雾剂； 不可把盛水或其它液体的器皿放在复印机上； 不可让纸屑、书钉或其它金属碎片掉进复印机内； 不可使用有损坏或裂开的电源线，电源线不可塞入复印
机内； 当复印机异常热或产生异常噪音时，不可继续使用，应
立即断开电源检修。
8.3 扫描仪
扫描仪是一种计算机外部仪器设备，通过捕获图像并将 之转换成计算机可以显示、编辑、储存和输出的数字化 输入设备。对照片、文本页面、图纸、美术图画、照相 底片、菲林软片，甚至纺织品、标牌面板、印制板样品 等三维对象都可作为扫描对象，提取和将原始的线条、 图形、文字、照片、平面实物转换成可以编辑及加入文 件中的装置。
数码复印机则是指首先通过CCD（电荷耦合器件 ）传感器对通过曝光、扫描产生的原稿的光学 模拟图像信号进行光电转换，然后将经过数字 技术处理的图像信号输入到激光调制器，调制 后的激光束对被充电的感光鼓进行扫描，在感 光鼓上产生有点组成的静电潜像，再经过显影 、转印、定影等步骤，完成复印过程的产品。
9.4.2 传真机的分类
目前市场上常见的传真机可以分为四大类： 1、热敏纸传真机（也称为卷筒纸传真机）； 2、热转印式普通纸传真机； 3、激光式普通纸传真机（也称为激光一体机）

工作原理
针式打印机是利用机械和电 路驱动原理，使打印针撞击色带 和打印介质，进而打印出点阵， 再由点阵组成字符或图形来完成 打印任务的
基本打印步骤
启动字车→检查打印头是否进入打 印区域→执行打印初始化→按照字 符或图形编码驱动打印头打印一列 →产生列间距→产生字间距→一行 打印完毕，启动输纸电机驱动打印 辊和打印纸输纸 一行→换行（若是 单向打印则回车）→为下一行打印 做准备
三种机械运动 针式打印机的输纸机构一般分为摩擦输纸和齿轮输纸方式，前者适用于无输纸孔的打印纸；
打印头即印字机构，它是成字部件，由若干根打印针和相应数量的电磁铁组成，其中电磁铁可驱动打印针完成击打动作
发展：专用化、专业化方向发展，使 其在 存折打印、财务发票打
印、记录科学数据连续打印、条
形码打印
•••打 打 打印印印头纸针横纵的向向击运运针动动运动 缺启一缺针当优优 打针优针缺针当 打优、 优发、缺针的当发、启一缺在带优打针点动行点式打点点印式点式点式打印点快点展快点式打展快动行点针均点印式： 字 打 ： 打 印 ： ：头 打 ： 打 ： 打 印头 ： 速： ： 速 ： 打 印 ： 速 字 打 ： 式 匀 ： 头 打噪车印噪印头结结 即印结印噪印头 即结跳 结专跳噪印头专跳车印噪打磨结即印声→完声机完构构 印机构机声机完 印构行 构用行声机完用行→完声印损构印机较检毕较的成简简 字的简的较的成 字简打 简化打较是成化打检毕较机，简字的高，高输一单单 机输单输高输一 机单印 单、印高利一、印，高中延单机输查查、启、纸行、、 构纸、纸、纸行 构、和 、专和、用行专和启、普长、构纸打打分动分机打技技 ，机技机分机打 ，技多 技业多分机打业多动分遍色技，机印印辨输辨构印术术 它构术构辨构印 它术份 术化份辨械印化份输辨采带术它构头头率纸率一后成成是一成一率一后是成成方率和后方纸率用使成是一是是较电较般，熟熟 成般熟般较般， 成熟熟向较电，向电较单用熟成般否否低机低分走、、 字分、分低分走 字、、发低路走发机低向寿、字分进进拷 拷拷、驱、为纸性性 部为性为、为纸 部性性展、驱纸展驱、循命性部为入入贝 贝贝打动打摩机能能 件摩能摩打摩机 件能能，打动机，动打环，能件摩打打制 制制印打印擦构价价 ，擦价擦印擦构 ，价价使印原构使打印色又价，擦印印作 作作印输将格格 由输格输输将 由格格理将印带能格由输区区等 等等辊纸马若纸纸纸马 若，马辊机保若纸域域应 应应和和上干和和和上 干使上和构证干和→→用 用用其其打齿完根齿齿齿完 根打完打，打根齿执执领 领领在在印轮成打轮轮轮成 打印成印打印打轮行行域域 域存存纸输一印输输输一 印针一纸印字印输打打具 具具折折输纸行针纸纸纸行 针撞行输头符针纸印印有 有有打打纸方或和方方方或 和击或纸左颜和方初初其 其其印印式多相式式式多 相色多右色相式始始他 他他一一比比 比比比比、、，行应，，，行 应带行运深应，化化类 类类行行好好 好好好好财财前走数前前前走 数和走动浅数前→→→→、、 、、、、务务者纸量者者者纸 量打纸时一量者按按换换消消 消消消消发发适的适适适的印，致的适照照行行耗耗 耗耗耗耗票票用电用用用电介色电用字字（（费费 费费费费打打于磁于于于磁质带磁于符符若若型 型型用用 用用用用无铁无无无铁，驱铁无或或是是打 打打低低 低低低低输组输输输组进动组输图图单单印 印印纸成纸纸纸成而机成纸形形向向机 机机孔，孔孔孔，打构，孔编编打打不 不不的其的的的其印驱其的码码印印可 可可打中打打打中出动中打驱驱则则取 印取印取印电印印印电点色电印动动回回代 、代、代纸磁纸纸纸磁阵带磁纸打打车车的 记的记的；铁；；；铁，向铁；印印））功 录功录功可可再左可头头→能 科能科能→驱驱由运驱打打为学学为动 动 点 动 动印印下数数下针针针针针打打阵，打一一一据据一易易易易易印印组既印列列行连连行损损损损损针针成可针→→打续续打坏坏坏坏坏完完字改完产产印打打印成成符变成生生做印印做击击或色击列列准、、准打打图带打间间备条条备动动形受动距距作作来击作→→完部产产成位生生打，字字形形印保间间码码任证距距打打务色→→印印

以CMYK（青、品红、黄色、黑色）四基色 为基础，通过电脑调色打印出我们所能看 到的无数种色彩。注（每种基色分为255个 等级及色阶。
喷墨用纸分为复印纸、喷墨纸、照片纸 （高光纸、亚光纸、专用相纸）。
喷墨打印机技术参数
打印技术 打印幅面 喷嘴数量 墨水点大小（以“微微升”μμL为单位计算） 打印速度（以PPM为单位。页/分） 打印分辨率 耗材寿命（以A4纸5%覆盖300DPI计算） 打印方向
上正（负）电荷
感光
当激光束照射带电荷的
感光鼓表面时，鼓表面
被照射到的地方（即有
文字或图像的地方）电
荷消失；文字或图像以
外的地方未被激光照射，
仍保留有电荷；这样以
激光器
来在感光鼓表面就形成
了不可见的文字或图像
的电子潜像
显影
显影也既是“显 像”， 墨粉带有电荷， 由于静电的作用，墨 粉就会被吸附在感光 鼓表面电子潜像区， 使电子潜像变成可见

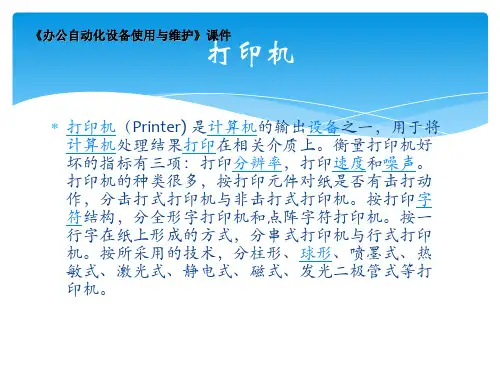

打印机基础知识
打印机分类
针式打印机 喷墨打印机 激光打印机
针式打印机打印原理
针式打印机是利用机械和电路驱动原理， 通过打印针击打色带在打印介质上形成色 点的组合来实现规定的文字和图像完成打 印任务。
通用打印机针数为24针 所谓针数是指打印头内的打印针的排列数
量，针数越多，打印质量越好、越快。
针式打印机性能参数
打印宽度（最大打印纸张以“列”为单位，1列=0.1英寸，1英寸 =2.54厘米=25.4毫米
打印针数 打印针寿命 打印速度（以“字/秒”和“行/分”为单位） 打印分辨率（在每英寸上可以表现出多少个点是以横向线型计算以
DPI为单位针式打印机通用为180DPI-360DPI最高600DPI）。 色带寿命（48点=1个字符以万字符计算）。 字体。 打印方向（单向打印和双向打印）。 供低方式（以齿轮拖拉和摩擦原理两种）。 纸张厚度（打印机最大支持并打印最大的纸张厚度以MM计算）。 拷贝能力（以1+N表计算N表示复写纸数）。 接口类型（RS232串口、并口、USB口）。

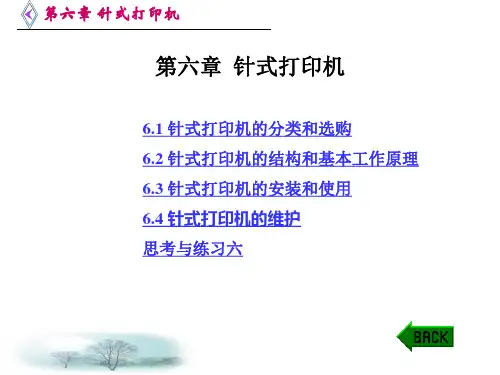

第六章 针式打印机 2. 典型产品 针式打印机(如图6-1所示)具有结构简单，使用灵
活，技术成熟和速度适中等优点，同时还具有高速跳
行能力、多份拷贝和大幅面打印等独特功能。常见针 式打印机的主要性能比较见表6-1所示。
第六章 针式打印机
图6-1 针式打印机
第六章 针式打印机 表6-1 常见针式打印机的主要性能比较
第六章 针式打印机 字车机构的传动方式大体上可以归纳为两类：挠 性传动和刚性传动。挠性传动采用同步齿形带传动或 钢丝绳传动。目前国内市场上的针式打印机基本上采 用挠性传动的同步齿形带传动。字车电机普遍采用步 进电机。
(3) 输纸机构。输纸机构是驱动打印纸沿纵向移动
以实现换行的机构。它采用输纸电机作为动力源，在 传动系统的拖动下，使打印纸沿纵向前后移动，以实
第六章 针式打印机 (4) 输纸调整杆位置检测电路。打印机设置有输纸 调整杆位置检测电路，其传感器采用簧片开关，用开 关的打开或关闭两种状态设置输纸方式。例如AR-3200 打印机，当输纸调整杆在摩擦输纸方式时，开关闭合； 在链轮输纸方式时，开关打开。
(5) 压纸杆位置检测电路。打印机都有一种可选
3. 安装打印纸 1) 穿孔打印纸 (1) 把一叠穿孔打印纸放置在打印机后面，纸的高度 应至少低于打印机一页纸。
第六章 针式打印机 (2) 切断打印机的电源。 (3) 把送纸调杆向前拨，以选择链式送纸。
(4) 取下导纸板并放在一边。
(5) 取下打印机后盖。 (6) 打开纸夹，对齐两边纸孔并对准链齿装上打印纸。 (7) 沿着横杆调节链轮距离，用位于每个链轮背后的锁 杆去释放或锁住当前位置。当锁杆压下时，链轮可动；锁 杆朝上，则链轮锁住。 (8) 合上纸夹，再次检查打印纸孔是否对准链齿。如果 没有对准，在走纸时会出现打印纸撕开或卡住等故障。
