手绘平面图方法

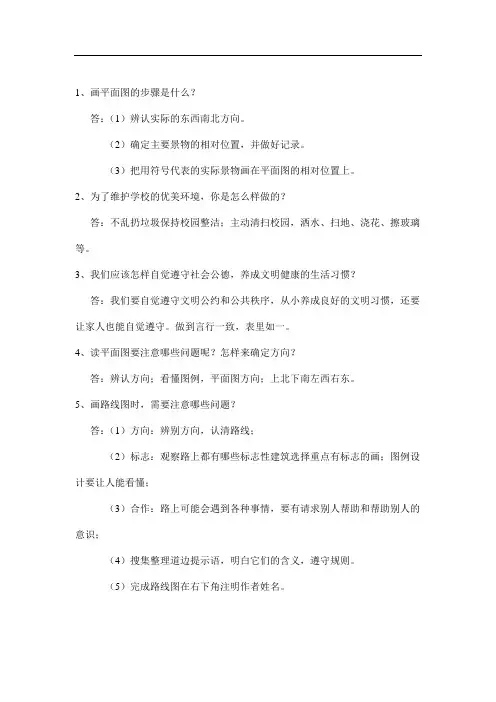

1、画平面图的步骤是什么？答：（1）辨认实际的东西南北方向。

（2）确定主要景物的相对位置，并做好记录。

（3）把用符号代表的实际景物画在平面图的相对位置上。

2、为了维护学校的优美环境，你是怎么样做的？答：不乱扔垃圾保持校园整洁；主动清扫校园，洒水、扫地、浇花、擦玻璃等。

3、我们应该怎样自觉遵守社会公德，养成文明健康的生活习惯？答：我们要自觉遵守文明公约和公共秩序，从小养成良好的文明习惯，还要让家人也能自觉遵守。

做到言行一致，表里如一。

4、读平面图要注意哪些问题呢？怎样来确定方向？答：辨认方向；看懂图例，平面图方向；上北下南左西右东。

5、画路线图时，需要注意哪些问题？答：（1）方向：辨别方向，认清路线；（2）标志：观察路上都有哪些标志性建筑选择重点有标志的画；图例设计要让人能看懂；（3）合作：路上可能会遇到各种事情，要有请求别人帮助和帮助别人的意识；（4）搜集整理道边提示语，明白它们的含义，遵守规则。

（5）完成路线图在右下角注明作者姓名。

严歌苓说，人之间的关系不一定从陌生进展为熟识，从熟识走向陌生，同样是正常进展。

人与人之间的缘分，远没有想像中的那么牢固，也许前一秒钟还牵手一起经历风雨，后一秒就说散就散，所以，你要懂得善待和珍惜。

人与人相处，讲究个真心，你对我好，我就对你好，你给予真情，我还你真意，人心是相互的。

两个人在一起，总会有人主动，但主动久了，就会累，会伤心，心伤了就暖不回来了，凡事多站在对方的角度想一想，多一份忍耐和谦就，就不会有那么多的怨气和误解，也少了一些擦肩而过。

做人不要太苛刻，太苛无友，人无完人，每个人都有这样或那样的缺点，重在包容。

包容是一种大度，整天笑呵呵的人并不是他没有脾气和烦恼，而是心胸开阔，两个懂得相互包容的人，才能走得越久。

人与人相处，要多一份真诚，俗语说，你真我便真。

常算计别人的人，总以为自己有多聪明，孰不知被欺骗过的人，就会选择不再相信，千万别拿人性来试人心，否则你会输得体无完肤。

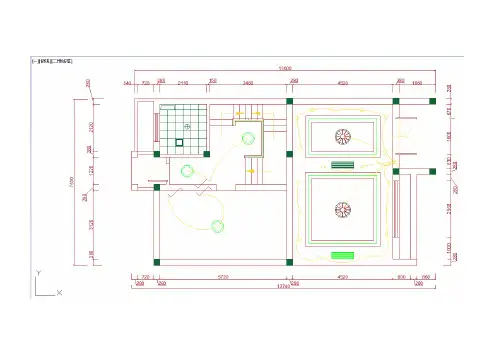

绘图方法：第一步：画图纸的外框，线条颜色我用了红色的颜色标志，把鼠标拉的足够远，然后开始输入尺寸，L空格，140空格，然后140的颜色就会变成红色。

720空格，280空格，以此类推，重点是：要非常认真和小心。

第二步：画好的外框线条向内平移280，画出框里面每个房间的隔断线，并在相应的方向平移280。

第三步：共三个区域：第一个区域：第一小步：画方格：DIV空格，选中目标横线，分成6份，在点上往下拉竖线。

并标注出尺寸，画横线时就用标注出的横线尺寸做出相应的偏移。

第二小步：在格子里画上相应的内容。

第三小步：1、有台阶的这边的边上边框横线，DIV空格，选中目标横线，目测分成13分，连接点往下画竖线，2、台阶边上的扶手，上边横线目测离边框670，即O空格偏移670空格，选取上面横线，画出台阶扶手的绿色边线。

3、绿色扶手的上面有5个台阶竖线保留，其他竖就删掉。

两边绿色的绿，各出头50，然后向下画一条竖线。

量出台阶的宽度，左边台阶多宽，左边绿色的线就相应多长。

右边绿色的线画法。

左边方格底格的线条直接延长出来画一条横线。

与竖线相交，其他线去掉，留下的就是绿色的线。

下面绿色的线，是3个台阶的宽度，再加上出头50，即是绿色的线。

4、4条绿色的线段PE空格，J空格然后O空格，向里外各偏移505、画出台阶线，和里面的两个圆，圆里的棱形。

其他多的辅助线删掉。

画第二个区域：第一步：1、目测绿色的边框线，离外框的距离是670，O空格，选外框线偏移670画出绿色的横线2、目测绿色的竖线是1600，O空格绿色的这条横线再偏移16003、目测两边平移出720，去掉多的线，上面长方形框框画好了。

下面正方形框框画法：1、目测右边第二个墙柱下面的横线延伸出来，正好是绿色框框的上横线的基线。

两边边框线各向内平移720，就是绿色的横线。

TR空格空格，去掉多的线，测量出绿色的尺寸，并向下画出相应尺寸。

画出正方形。

2、2个绿色的框框画好后，REC空格，取对角线画出相应框框，O空格，向内外各偏移1403、画出内部件，两个同心圆，线段和里面的小圆，环形阵列，数量124、画出长方形，目测是外框线的1/3长度，高度:小长方形外框线向外平移200，下面正方形外框线也向上平移200，就是高度。

画平面图的基本的方法和步骤第一篇：画平面图的准备工作在开始画平面图之前，我们需要进行一些准备工作，以确保画出的平面图准确、美观、易读。

1. 确定平面图用途首先，我们需要明确平面图的用途，这有助于我们选择合适的比例、样式、线宽等。

如果是用于建筑设计，需要考虑按比例绘制每个房间的大小和位置；而如果是用于地形分析，需要考虑高程和地貌信息的表达。

2. 收集相关信息在开始画平面图之前，我们需要收集相关信息，包括地形、建筑物、道路和设施等。

这可以通过现场测量、地形图、卫星影像等方式获得。

3. 选择绘图工具根据平面图的用途和样式，我们可以选择不同的绘图工具。

例如，用于手绘平面图的工具包括纸张、铅笔、尺子、曲线板等；而用于电脑绘制平面图的工具包括CAD、SketchUp等软件。

4. 选择比例和样式根据平面图的用途和绘图工具，我们需要选择合适的比例和样式。

比例表示平面图上每一个单位长度所代表的实际长度。

通常情况下，建筑设计使用的比例为1:50或1:100，而地图则使用1:10,000或1:50,000。

5. 绘制格网和边框在纸张或软件中绘制出格网和边框，这有助于我们按比例和精度绘制平面图。

格网可以根据比例选择不同的间距和线宽，而边框则需要根据平面图的大小确定。

6. 开始绘制根据收集到的信息和选择的比例和样式，开始绘制平面图。

先绘制大体的框架和基本要素，然后逐渐添加细节和注释，最后完成整个平面图。

以上就是画平面图的准备工作，不同的平面图可能有不同的要求，但是这些基本的步骤是不可缺少的。

接下来，我们将进一步讲解如何具体绘制不同类型的平面图。

第二篇：如何绘制建筑设计平面图建筑设计平面图通常用于表示具体的房间大小、布局和位置。

下面，我们将讲解如何绘制建筑设计平面图。

1. 确定比例和样式一般情况下，建筑设计平面图的比例为1:50或1:100。

比例越大，绘制的工作将越复杂，但绘制的结果将更加精准。

样式可以根据建筑风格选择，例如传统样式和现代样式。

平面布局图怎么画1. 什么是平面布局图平面布局图是指在设计过程中，用来展示和规划空间、家具和装饰物的位置关系的图表。

它是室内设计师、建筑师和装饰者常用的工具。

通过平面布局图，可以清晰地展示出房间的整体布局和各个物品之间的相对位置。

平面布局图通常以俯视视角的方式呈现，用简化的线条和符号表示不同的家具和空间元素，方便人们理解和比较。

通过平面布局图，人们可以更好地规划房间内的功能划分、家具布置和装饰风格，以实现最佳的空间利用和美观度。

2. 平面布局图的制作步骤制作平面布局图需要按照一定的步骤进行，以下是一个标准的制作流程：2.1 收集信息在开始绘制平面布局图之前，首先需要收集所需的信息。

包括了解房间的尺寸、不同区域的功能需求、家具的尺寸和形状、房间的结构特点等等。

通过收集这些关键信息，可以更好地进行规划和设计。

2.2 测量空间接下来，需要使用测量工具（如测量尺和测量仪器）对待绘制的空间进行测量。

测量的关键点包括房间的长度、宽度、墙体高度、门窗的位置和尺寸等。

这些测量数据将作为绘制平面布局图的基础。

2.3 绘制平面图使用绘图工具（如纸笔、绘图软件等），根据测量数据和收集到的信息，绘制出房间的整体平面图。

在绘制平面图时，需要按照比例将尺寸转化为合适的比例尺，并标注房间的尺寸和不同区域之间的连线。

2.4 定位家具和空间元素在绘制平面图的基础上，根据不同区域的功能需求，将家具和空间元素精确定位。

可以使用简化的标记或符号表示不同家具的位置、形状和尺寸。

此外，还可以添加其他元素，如装饰物、灯具、窗帘等，来丰富平面布局图的表达。

2.5 修饰布局图为了更好地展示房间的整体感和装饰效果，可以对平面布局图进行修饰。

例如，使用不同线条粗细或虚实来突出重点区域，使用填充色或阴影效果来区分不同的空间功能。

这些修饰可以使平面布局图更加直观和吸引人。

3. 平面布局图中的常见符号和标记在平面布局图中，常见的符号和标记有助于更好地传达设计意图和布局信息。

建筑方案设计作图手绘技巧一、准备工作在进行建筑方案设计作图之前，设计师首先要对建筑方案有一个清晰的理解，并确定好设计的风格、构思和主题。

同时，设计师还要准备好所需要的作图工具，如铅笔、橡皮、直尺、量角器、颜色笔等。

二、草图阶段在进行建筑方案设计作图时，设计师通常会先进行草图阶段的设计。

在草图阶段，设计师可以随意地进行创意发散，尝试各种不同的设计方向和构思。

可以用铅笔和橡皮随意地在纸上勾勒出自己的想法，不必拘泥于细节或比例。

这个阶段的草图不仅可以帮助设计师快速表达出自己的设计理念，还可以帮助设计师找到最符合项目需求的设计方案。

三、平面图与立面图在确定好设计方向后，设计师可以开始绘制平面图和立面图。

在绘制平面图时，设计师可以先用直尺和量角器绘制出建筑的基本布局，包括建筑的外形和内部空间分布。

可以用不同的线条和颜色区分不同的功能区域或空间。

在绘制立面图时，设计师可以通过线条的粗细和不同的灰度表现出建筑的高度和立面的特点。

可以利用斜线、点线和实线等不同的技巧表现出建筑的质感和立体感。

四、透视图与效果图在完成平面图和立面图后，设计师可以绘制透视图和效果图。

透视图是建筑方案设计作图中的一个重要环节，通过透视图可以表现出建筑在空间中的立体感。

可以用一点透视、双点透视或三点透视等不同的透视技巧表现出建筑的外观和空间感。

效果图是建筑方案设计作图的最后一个环节，通过效果图可以使客户更直观地看到设计的效果。

可以通过添加一些细节和色彩来丰富建筑的表现力，展示出设计的美感和氛围。

五、技巧与经验建筑方案设计作图是一个需要耐心和技巧的过程。

设计师可以通过不断的练习和实践来提高自己的手绘技巧。

可以参考一些优秀的建筑手绘作品，向其他设计师请教，多参加一些建筑设计比赛或展览等活动来积累经验和提高技术水平。

同时，设计师还可以利用数字化工具如CAD、SketchUp等来辅助手绘，提高作图的效率和质量。

总之，建筑方案设计作图是建筑设计师在设计过程中重要的一个环节，通过手绘技巧可以更好地表达设计理念和想法，展示设计的美感和氛围。

第5章绘制平面图形平面图形是由若干线段（直线或圆弧）封闭连接组合而成。

各组成线段之间可能彼此相交、相切或等距。

要用AutoCAD正确、快速地绘制一个平面图形，特别是较复杂的平面图形，必须首先对平面图形作尺寸分析和线段分析，然后按适当的方法、步骤画出。

与手工绘制平面图形相比，用AutoCAD绘制平面图形需要较高的作图技巧，要用到一些特殊的命令和一些特别的作图方法。

本章首先以图5-1所示的挂轮架为例，讲述平面图形的尺寸分析和线段分析的方法，以及平面图形的作图步骤，然后再通过“典型题目实训指导”一节，分析并绘制两个平面图形，帮助读者掌握用AutoCAD绘制平面图形的方法和技巧。

图5-1 挂轮架平面图形5．1 平面图形的尺寸分析按照尺寸在平面图形中所起的作用，可以将平面图形的尺寸分为定形尺寸和定位尺寸两类。

而要想确定平面图形中各组成线段的上下、左右的相对位置，则必须引入机械制图中被称为尺寸基准的概念。

1. 定形尺寸确定平面图形中各几何元素形状大小的尺寸称为定形尺寸。

如图5-2(a)所示。

2. 定位尺寸用于确定圆心、线段等几何元素在平面图形中所处位置的尺寸称为定位尺寸。

如图5-2(b)所示。

3. 尺寸基准确定平面图形中尺寸位置的点、线等几何元素称为尺寸基准，尺寸基准简称为基准。

一般以平面图形中的对称中心线、圆心、轮廓直线等作为尺寸基准，定位尺寸应以尺寸基准作为标注尺寸的起点。

一个平面图形应有水平和垂直两个方向的尺寸基准，对于较复杂的平面图形，在同一方向上往往有几个基准，其中一个为主要基准，其余为辅助基准。

如图5-1中Φ112的圆心和垂直中心线就是108和30°等尺寸的基准。

(a) 定形尺寸 (b) 定位尺寸图5-2 挂轮架平面图形的尺寸分析5．2 平面图形的线段分析平面图形中的线段通常指直线、圆弧和圆。

平面图形线段分析的实质是通过分析线段的尺寸情况来区分不同类型的线段，并由此确定各线段的作图顺序。

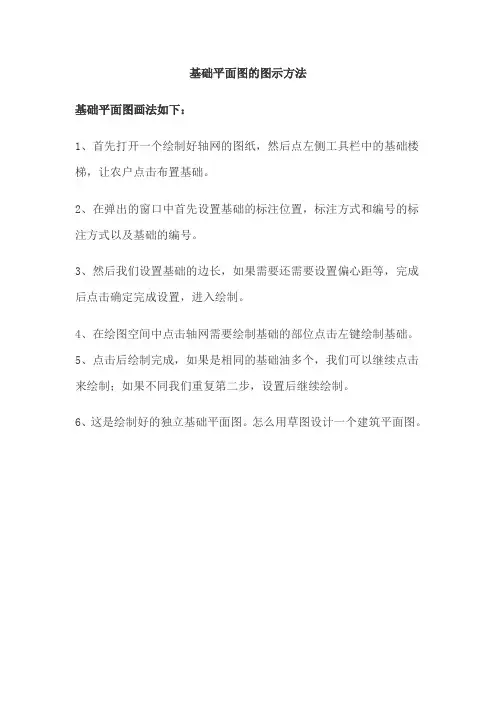

基础平面图的图示方法
基础平面图画法如下：
1、首先打开一个绘制好轴网的图纸，然后点左侧工具栏中的基础楼梯，让农户点击布置基础。

2、在弹出的窗口中首先设置基础的标注位置，标注方式和编号的标注方式以及基础的编号。

3、然后我们设置基础的边长，如果需要还需要设置偏心距等，完成后点击确定完成设置，进入绘制。

4、在绘图空间中点击轴网需要绘制基础的部位点击左键绘制基础。

5、点击后绘制完成，如果是相同的基础油多个，我们可以继续点击来绘制；如果不同我们重复第二步，设置后继续绘制。

6、这是绘制好的独立基础平面图。

怎么用草图设计一个建筑平面图。

手绘效果图技巧及步骤手绘效果图技巧及步骤一、在设计构思成熟后，用铅笔起搞，把每一部分结构都表现到位。

二、在用黑勾线笔描绘前，要清楚准备把哪一部分作为重点表现，然后从这一部分着手刻画，同时把物体的受光、暗部、质感表现出来。

注意：大的结构线可以借助于工具，小的结构线尽量直接勾画，特别是沙发，地毯等丝织物，这样可以避免画面的呆板。

三、视觉重心刻画完后，开始拉伸空间，虚化远景及其它位置，完成后，把配景及小饰品点缀到位，进一步调整画面的线和面，打破画面生硬感觉。

注意：平时要注意饰品素材的收集，根据不同风格的空间放入不同造型的饰品。

以上是黑白稿的绘图过程，这个过程应注意五点：1、物体的透视和比例关系要准确。

2、点的巧妙运用，能增加物体的质感和画面的动感。

如：丝织物、璃、石材等，都可以靠点来加强质感。

(以面的作品中都可以感受到)3、在运线的过程中要注意力度，一般在起笔和收笔时的力度要大，在中间运行过程中，力度要轻一点，这样的线有力度有飘逸感。

4、注意物体明暗面的`刻画，增强物体的立体感。

如果着色的话立体感和光影变化可以刻的弱一点，反之立体感要强一点。

5、在黑白稿中，物体的质感同样非常重要，所以要把物体的肌理、纹路表现出来。

四、先考虑画面整体色调，再考虑局部色彩对比，甚至整体笔触的运用和细部笔触的变化。

做到心中有数再动手，详细刻画，注意物体的质感表现，光影表现。

还有笔触的变化，不要平涂，由浅到深刻画，注意虚实变化，尽量不让色彩渗出物体轮廓线。

五、整体铺开润色，运用灵活的笔触，这里要提到的一点是彩铅，彩铅能这整个画面的协调都起到一个很大的作用，包括远景的刻画，特殊的刻画。

【手绘效果图技巧及步骤】。

平面图的绘制步骤第一篇：平面图的准备工作平面图是地图制作中非常重要的一部分，它是一种二维的图形表达方式，通常用于展示地面上的各种设施、建筑和地理要素等信息。

平面图一般由几何图形、符号、文本和颜色组成，通过这些元素的组合来表达各种信息。

下面我们来看一下平面图的绘制步骤。

第一步：确定绘图的比例尺绘制平面图时，首先需要确定绘图的比例尺，也就是将实际地面上的尺寸缩小到图上的比例。

通常情况下，绘图比例尺的选择与绘图的用途、地物的大小和比例有关。

比如，绘制一张较小的地块图时，比例尺可以较大，如1：500；而绘制一个城市规划图时，比例尺则需要较小，如1：5000或更小。

选择合适的比例尺可以使图形更直观、明了。

第二步：收集地图信息绘制平面图需要收集足够的地图信息，包括各种设施、建筑物、道路、河流、湖泊、山脉、森林、草地等各种地理要素。

收集的信息可以通过实地勘察、地理信息系统、航空遥感、卫星影像等方式获取。

第三步：绘制基础图线在确定了比例尺和收集好地图信息后，我们需要利用制图软件或手工工具绘制基础图线。

这些图线用于绘制各种地理要素的边界线和坐标轴等。

基础图线应该包括各个坐标轴的水平方向和垂直方向，在比例尺确定的前提下，它应该占据整张图形的适当比例。

第四步：添加地图信息在绘制好基础图线之后，我们就可以根据收集的信息，添加各种地图信息。

可以根据地理要素的大小和比例，使用符号来表示不同的信息。

比如，使用圆圈表示建筑物，使用线段表示河流和道路等。

在添加地图信息时，应考虑到不同地理要素之间的相对位置，使图形更加美观合理。

第五步：添加文本标注除了添加符号以外，我们还需要添加各种文本标注，用于解释和说明地图信息。

文本标注应该恰当、明确、易于阅读，以帮助用户更好地理解地图信息。

比如，对于建筑物、道路等地理要素，可以添加名称和编号，对于自然地理要素，可以添加海拔高度、水深等信息。

绘制平面图需要一定的专业知识和技能，以上是平面图准备工作的基本步骤，下一篇将继续为您介绍平面图制作的关键步骤。
