电子电路设计中的仿真与验证方法电子电路设计是一项关键的技术活动，涉及到各种电子设备和系统的开发。
在电子电路设计的过程中，一项非常重要的任务就是进行仿真与验证。
通过仿真与验证，设计工程师可以在实际制造和测试之前，通过计算和模型来验证电路的性能和可靠性。
下面将详细介绍电子电路设计中的仿真与验证方法。
1. 仿真方法- 模拟仿真：模拟仿真是一种基于连续时间的方法，通过建立电路的数学模型，并使用模拟器进行计算来模拟电路的工作原理和性能。
在模拟仿真中，设计工程师可以调整参数和条件，观察电路的输出响应，以便对电路进行优化和改进。
- 数值仿真：数值仿真是一种基于离散时间的方法，通过将时间和电压等连续信号离散化成数字，然后使用计算机进行数值计算来模拟电路的工作原理和性能。
数值仿真方法通常使用电路仿真软件，如PSPICE、MATLAB等来进行电路的仿真计算。
2. 验证方法- 物理验证：物理验证是将电路设计转化为实际物理器件的过程。
设计工程师通过制造和测试电路板或芯片的方式，来验证电路的性能和可靠性。
物理验证包括电路布局布线、元器件选择、电路板制造和测试等环节。
- 逻辑验证：逻辑验证是验证电路的逻辑正确性和功能。
设计工程师通过使用逻辑仿真软件，如Verilog、VHDL等，来验证电路的逻辑设计是否符合要求。
逻辑验证方法通常通过对电路进行状态模拟和时序分析来实现。
- 时序验证：时序验证是验证电路的时序要求和时序约束是否满足的过程。
设计工程师通过使用时序仿真软件，如Synopsys、Cadence等，来验证电路的时序设计是否满足时序要求。
时序验证方法通常通过对电路进行时钟域分析和时序路径分析来实现。
3. 仿真与验证流程- 确定设计目标：在进行仿真与验证之前，首先需要明确电路的设计目标，包括电路的功能要求、性能指标和可靠性要求等。
- 建立电路模型：根据设计目标，设计工程师需要建立电路的数学模型或逻辑设计模型，包括电路拓扑结构、电路元器件和参数等。

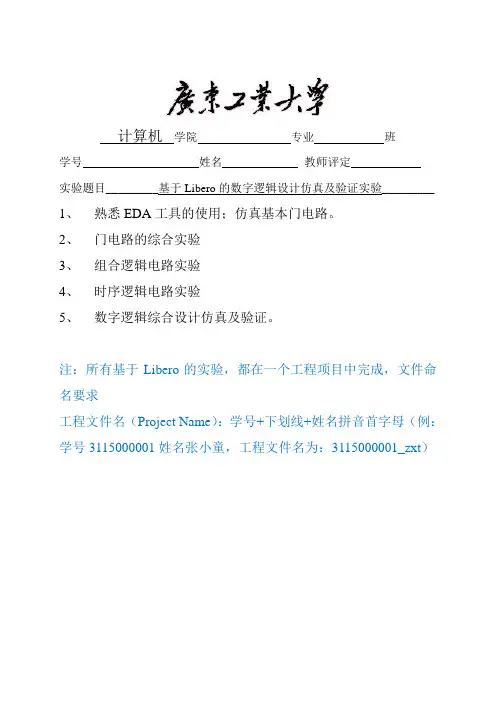

计算机学院专业班学号姓名教师评定实验题目_________基于Libero的数字逻辑设计仿真及验证实验_________1、熟悉EDA工具的使用；仿真基本门电路。
2、门电路的综合实验3、组合逻辑电路实验4、时序逻辑电路实验5、数字逻辑综合设计仿真及验证。
注：所有基于Libero的实验，都在一个工程项目中完成，文件命名要求工程文件名（Project Name）：学号+下划线+姓名拼音首字母（例：学号3115000001姓名张小童，工程文件名为：3115000001_zxt）实验报告1、基本门电路一、实验目的1、了解基于Verilog的基本门电路的设计及其验证。
2、熟悉利用EDA工具进行设计及仿真的流程。
3、学习针对实际门电路芯片74HC00、74HC02、74HC04、74HC08、74HC32、74HC86进行VerilogHDL设计的方法。
4、掌握Libero软件的使用方法。
二、实验环境Libero仿真软件。
三、实验内容1、在自己的工程文件中，新建一个设计代码文件（Verilog Source File），文件命名规则：学号+下划线+BasGate例：3115000001_BasGate.v在自己的工程文件中，新建一个测试平台文件（HDL Stimulus File），文件命名规则：test_BasGate.v2、进行针对74系列基本门电路的设计，并完成相应的仿真实验。
3、参考教材中相应章节的设计代码、测试平台代码（可自行编程），完成2输入与非门、2输入或非门、2输入与门、2输入或门、2输入异或门、非门的设计、综合及仿真。
4、提交针对基本门电路的综合结果，以及相应的仿真结果。
四、实验结果和数据处理1、门电路．．．模块清单及测试平台代码清单（1）所有硬件功能模块的代码清单（关键代码应有注释）（2）测试平台模块的代码清单（关键语句应有注释）2、第一次仿真结果（截图．．）。
先将波形窗口背景设为白色．．，调整窗口至合适大小，使波形能完整显示，再对窗口截图．．。

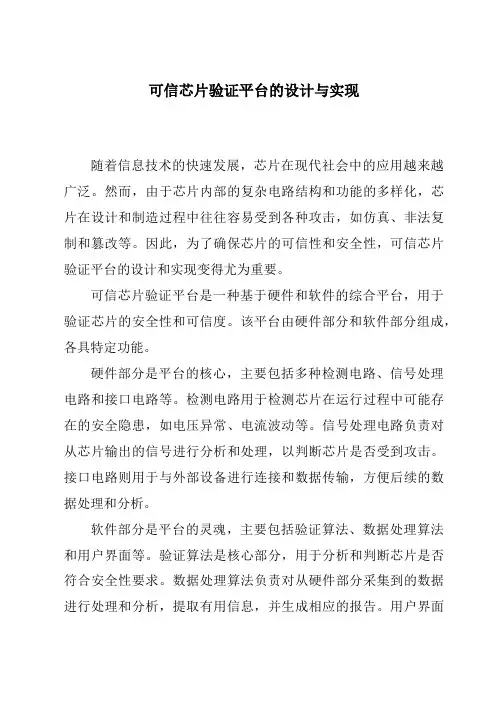

可信芯片验证平台的设计与实现随着信息技术的快速发展，芯片在现代社会中的应用越来越广泛。
然而，由于芯片内部的复杂电路结构和功能的多样化，芯片在设计和制造过程中往往容易受到各种攻击，如仿真、非法复制和篡改等。
因此，为了确保芯片的可信性和安全性，可信芯片验证平台的设计和实现变得尤为重要。
可信芯片验证平台是一种基于硬件和软件的综合平台，用于验证芯片的安全性和可信度。
该平台由硬件部分和软件部分组成，各具特定功能。
硬件部分是平台的核心，主要包括多种检测电路、信号处理电路和接口电路等。
检测电路用于检测芯片在运行过程中可能存在的安全隐患，如电压异常、电流波动等。
信号处理电路负责对从芯片输出的信号进行分析和处理，以判断芯片是否受到攻击。
接口电路则用于与外部设备进行连接和数据传输，方便后续的数据处理和分析。
软件部分是平台的灵魂，主要包括验证算法、数据处理算法和用户界面等。
验证算法是核心部分，用于分析和判断芯片是否符合安全性要求。
数据处理算法负责对从硬件部分采集到的数据进行处理和分析，提取有用信息，并生成相应的报告。
用户界面则提供了一个友好的操作界面，方便用户进行参数设置、数据查看和结果分析等操作。
可信芯片验证平台的实现需要经过以下几个步骤：首先，确定验证平台的功能和性能要求，明确验证的目标和指标。
其次，设计硬件部分，选择合适的电路和器件，并进行布局和连接。
然后，编写软件部分的验证算法和数据处理算法，并进行测试和调试。
最后，将硬件和软件部分进行整合，进行系统测试和性能评估。
通过可信芯片验证平台的设计和实现，可以有效提高芯片的可信度和安全性。
验证平台可以对芯片进行全面、细致的检测和分析，及时发现并阻止各种安全威胁。
同时，验证平台还可以为芯片的设计和制造提供重要的参考和指导，指出潜在的安全隐患和改进方向。
总之，可信芯片验证平台的设计与实现是保障芯片可信度和安全性的重要手段。
这一平台的设计需要充分考虑硬件和软件的相互配合和协同工作，确保整个验证过程的准确性和有效性。

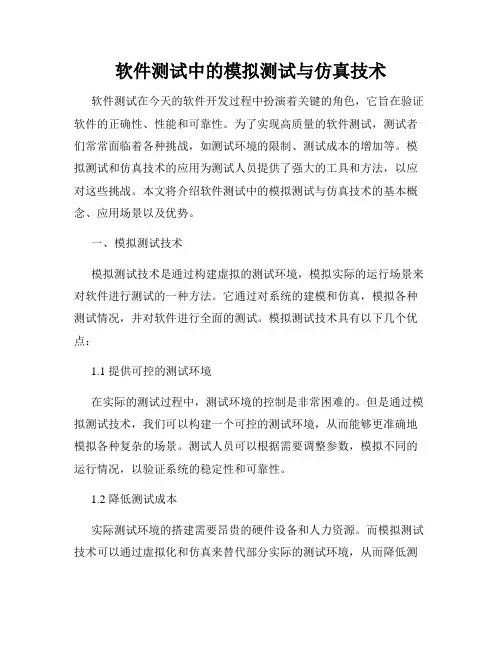

软件测试中的模拟测试与仿真技术软件测试在今天的软件开发过程中扮演着关键的角色，它旨在验证软件的正确性、性能和可靠性。
为了实现高质量的软件测试，测试者们常常面临着各种挑战，如测试环境的限制、测试成本的增加等。
模拟测试和仿真技术的应用为测试人员提供了强大的工具和方法，以应对这些挑战。
本文将介绍软件测试中的模拟测试与仿真技术的基本概念、应用场景以及优势。
一、模拟测试技术模拟测试技术是通过构建虚拟的测试环境，模拟实际的运行场景来对软件进行测试的一种方法。
它通过对系统的建模和仿真，模拟各种测试情况，并对软件进行全面的测试。
模拟测试技术具有以下几个优点：1.1 提供可控的测试环境在实际的测试过程中，测试环境的控制是非常困难的。
但是通过模拟测试技术，我们可以构建一个可控的测试环境，从而能够更准确地模拟各种复杂的场景。
测试人员可以根据需要调整参数，模拟不同的运行情况，以验证系统的稳定性和可靠性。
1.2 降低测试成本实际测试环境的搭建需要昂贵的硬件设备和人力资源。
而模拟测试技术可以通过虚拟化和仿真来替代部分实际的测试环境，从而降低测试成本。
测试人员可以使用虚拟机、容器等技术来模拟多种测试场景，大大减少了硬件成本和人力成本。
1.3 提高测试效率模拟测试技术能够提高测试效率。
在实际测试环境中，某些测试用例的执行可能非常耗时，而在模拟测试中，我们可以通过加快仿真速度来加快测试的进行。
此外，在模拟测试中，我们还可以提前发现一些潜在的问题，避免了在实际环境中发生的意外，进一步提高了测试效率。
二、仿真技术仿真技术是为了将一个系统或者一个过程模拟成另一个系统或者另一个过程而产生的技术，它是实现模拟测试的基础。
在软件测试中，仿真技术可以用来模拟各种复杂的场景，以评估系统在不同情况下的性能和可靠性。
以下是几种常见的仿真技术：2.1 虚拟化技术虚拟化技术是指通过软件来模拟硬件功能，从而创建一个或者多个虚拟的运行环境。
在软件测试中，我们可以使用虚拟机来模拟多种不同的操作系统和配置，以验证软件在不同环境下的正确性和稳定性。

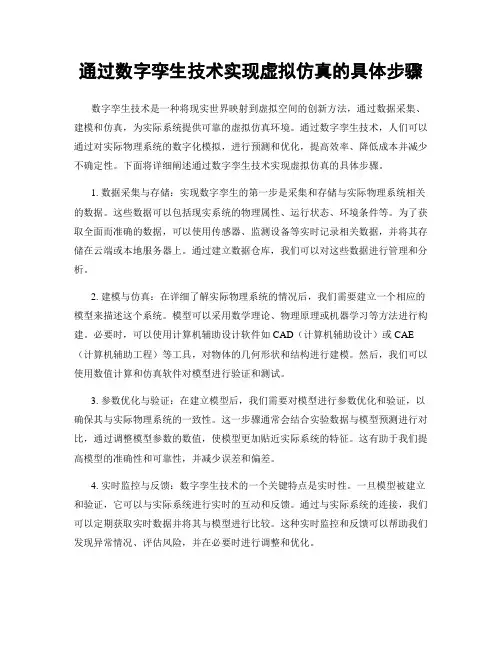

通过数字孪生技术实现虚拟仿真的具体步骤数字孪生技术是一种将现实世界映射到虚拟空间的创新方法，通过数据采集、建模和仿真，为实际系统提供可靠的虚拟仿真环境。
通过数字孪生技术，人们可以通过对实际物理系统的数字化模拟，进行预测和优化，提高效率、降低成本并减少不确定性。
下面将详细阐述通过数字孪生技术实现虚拟仿真的具体步骤。
1. 数据采集与存储：实现数字孪生的第一步是采集和存储与实际物理系统相关的数据。
这些数据可以包括现实系统的物理属性、运行状态、环境条件等。
为了获取全面而准确的数据，可以使用传感器、监测设备等实时记录相关数据，并将其存储在云端或本地服务器上。
通过建立数据仓库，我们可以对这些数据进行管理和分析。
2. 建模与仿真：在详细了解实际物理系统的情况后，我们需要建立一个相应的模型来描述这个系统。
模型可以采用数学理论、物理原理或机器学习等方法进行构建。
必要时，可以使用计算机辅助设计软件如CAD（计算机辅助设计）或CAE （计算机辅助工程）等工具，对物体的几何形状和结构进行建模。
然后，我们可以使用数值计算和仿真软件对模型进行验证和测试。
3. 参数优化与验证：在建立模型后，我们需要对模型进行参数优化和验证，以确保其与实际物理系统的一致性。
这一步骤通常会结合实验数据与模型预测进行对比，通过调整模型参数的数值，使模型更加贴近实际系统的特征。
这有助于我们提高模型的准确性和可靠性，并减少误差和偏差。
4. 实时监控与反馈：数字孪生技术的一个关键特点是实时性。
一旦模型被建立和验证，它可以与实际系统进行实时的互动和反馈。
通过与实际系统的连接，我们可以定期获取实时数据并将其与模型进行比较。
这种实时监控和反馈可以帮助我们发现异常情况、评估风险，并在必要时进行调整和优化。
5. 优化与决策支持：通过数字孪生技术建立的虚拟仿真模型可以为决策制定提供重要指导。
基于模型的预测和仿真结果，我们可以评估各种决策方案的效果，并对其进行优化。
数字化设计与仿真是现代工程设计领域中的重要工具和技术。
它通过将设计和仿真过程与计算机技术相结合，能够帮助工程师和设计师们更快速、更精确地进行产品设计和性能仿真。
下面我们将简要介绍数字化设计与仿真的一般步骤。
1. 需求分析和概念设计在数字化设计与仿真的开始阶段，首先需要对产品的需求进行分析。
这包括对产品功能、性能和外观的详细了解，以及对用户需求和市场需求的调研。
在需求分析的基础上，设计团队会进行概念设计，提出不同的设计方案和思路，为后续的数字化设计和仿真奠定基础。
2. 数字化建模数字化建模是数字化设计的核心环节。
在这一步骤中，设计团队会使用计算机辅助设计（CAD）软件对产品进行三维建模。
通过CAD软件，设计师能够更加直观地呈现产品的外观和结构，并对产品进行参数化设计，为后续的仿真分析提供准确的几何模型。
3. 材料选择和工艺优化在数字化设计的过程中，材料选择是非常重要的一环。
通过材料科学和工程技术，设计团队需要对不同材料的性能、强度、耐久性和成本进行评估和选择，以确保产品在设计阶段就能满足实际使用的要求。
工艺优化也是数字化设计的重要内容之一，设计团队需要综合考虑材料加工、成型和组装的工艺特点，为产品的生产和制造提供参考和支持。
4. 仿真分析和性能评估在数字化设计的过程中，仿真分析是必不可少的一步。
通过有限元分析（FEA）、计算流体力学（CFD）等仿真技术，设计团队可以对产品的结构强度、热传导、流体运动等进行模拟和分析，为产品的性能评估提供依据和支持。
通过仿真分析，设计团队可以提前发现产品可能存在的问题和风险，及时进行优化和改进。
5. 优化和再设计在仿真分析的基础上，设计团队会进行产品的优化和再设计。
通过对仿真结果进行综合评估和分析，设计团队可以针对产品的结构、材料和工艺进行进一步的调整和改进，以提高产品的性能和质量，降低产品的成本和风险。
6. 设计验证和样品制作数字化设计与仿真的最后阶段是设计验证和样品制作。

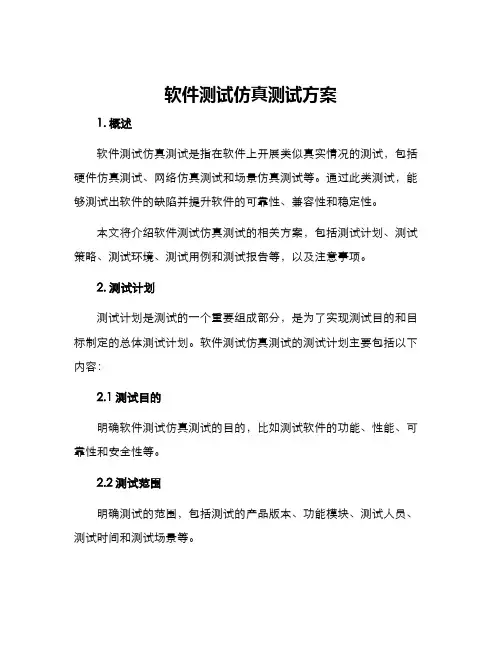

软件测试仿真测试方案1. 概述软件测试仿真测试是指在软件上开展类似真实情况的测试，包括硬件仿真测试、网络仿真测试和场景仿真测试等。
通过此类测试，能够测试出软件的缺陷并提升软件的可靠性、兼容性和稳定性。
本文将介绍软件测试仿真测试的相关方案，包括测试计划、测试策略、测试环境、测试用例和测试报告等，以及注意事项。
2. 测试计划测试计划是测试的一个重要组成部分，是为了实现测试目的和目标制定的总体测试计划。
软件测试仿真测试的测试计划主要包括以下内容：2.1 测试目的明确软件测试仿真测试的目的，比如测试软件的功能、性能、可靠性和安全性等。
2.2 测试范围明确测试的范围，包括测试的产品版本、功能模块、测试人员、测试时间和测试场景等。
明确测试所需的资源，包括测试设备、测试工具、测试人员和测试经费等。
2.4 测试时间确定测试的计划时间，包括测试的开始时间、测试的结束时间和测试的阶段时间等。
2.5 测试策略制定测试策略，包括测试的方法、测试的步骤、测试的环境和测试的执行标准等。
3. 测试策略软件测试仿真测试的测试策略应该根据软件的特点和测试目标来制定，主要包括以下几个方面：3.1 测试方法测试方法包括手工测试和自动化测试，根据不同的测试目标和测试环境，选择合适的测试方法。
3.2 测试步骤测试步骤是执行测试的过程，需要对测试步骤进行规划和确定，包括测试准备、测试执行、测试记录和测试清理等。
测试环境是测试的基础和保障，需要根据测试目标选择合适的测试环境，包括硬件环境、软件环境和网络环境等。
3.4 执行标准执行标准是统一测试流程和结果的标准，需要在测试策略中加以说明和制定。
4. 测试环境测试环境需要根据测试目标和测试策略进行选取，并对测试环境进行配置和准备，包括硬件环境、软件环境和网络环境等。
4.1 硬件环境硬件环境包括测试用的电脑、手机、平板等设备，需要满足测试目标和测试策略要求。
4.2 软件环境软件环境是测试的软件和相关工具，需要满足测试目标和测试策略要求。
