巧借Excel在AutoCAD中绘曲线

  • 格式：doc
  • 大小：72.50 KB
  • 文档页数：2

巧借Excel在AutoCAD中绘曲线
在工程计算时，经常要用AutoCAD画出一条曲线，而这条曲线如果是由多个坐标点连接成的，输入起来就麻烦，而且容易出错。

如果利用EXCEL应用程序来保存数据，并与CAD巧妙地结合起来，就能很容易地画出该曲线。

具体方法为：首先，在Excel中输入坐标值。

我们将x坐标值放入A列，y坐标值放入到B列，再将A列和B列合并成C列，由于AutoCAD中二维坐标点之间是用逗号隔开的，所以我们在C2单元格中输入："=A2&","&B2"，C2中就出现了一对坐标值。

我们用鼠标拖动的方法将C2的的公式进行复制，就可以得到一组坐标值。

其次，选出所需画线的点的坐标值，如上例中C列数据，将其复制到剪贴板上，即按Excel中的复制按钮来完成此工作。

最后，打开AutoCAD，在命令行处键入spline (画曲线命令)，出现提示："Object/："，再在此位置处点击鼠标右键，弹出菜单，在菜单中选择Paste命令，这样在Excel中的坐标值就传送到了AutoCAD中，并自动连接成曲线，单击鼠标右键，取消继续画线状态，曲线就画好了。

通过上面的方法，可以很方便地绘制各种曲线或折线，并且在Excel中很容易地修改并保存坐标值。

帮助上的说法：
将样条曲线拟合多段线转换为样条曲线的步骤
从“绘图”菜单中选择“样条曲线”。

输入 o（对象）。

选定样条曲线拟合多段线并按 ENTER 键。

选定的对象由多段线变为样条曲线。

K1+500
路桥中输入桩号麻烦，可以对单元格进行设置如下：
右键→设置单元格格式→自定义→类型→K0+000
在单元格输入1500，就会显示K1+500。

合集下载

应用EXCEL在CAD中绘制曲线3篇

应用EXCEL在CAD中绘制曲线3篇

应用EXCEL在CAD中绘制曲线第一篇：应用EXCEL在CAD中绘制曲线在CAD中绘制曲线是设计工作中很常见的任务，而使用EXCEL软件可以有效地提高绘图的精度和效率。

下面介绍一下如何在CAD中应用EXCEL绘制曲线。

一、准备工作1. 安装相应的软件：需要安装代码生成器和VBA编程环境。

2. 打开CAD软件：首先需要在CAD中打开一张绘图文件。

3. 点击“工具”菜单，选择“自定义命令”子菜单，并选择“宏”选项。

4. 点击“新建”按钮，以创建一个新的宏。

5. 在宏编辑器中输入指令，并保存文件。

二、使用EXCEL绘制曲线1. 在CAD软件中打开“宏”对话框。

2. 点击相应的宏，以便CAD可以自动运行指令，并将曲线绘制在绘图文件中。

3. 点击“插入对象”按钮，选择“OLE对象”命令，以便可以将EXCEL文件嵌入到CAD图形中。

4. 在绘图区中绘制曲线。

5. 点击“编辑”菜单，选择“OLE服务器”选项卡，并选择相应的“OLE对象”。

6. 编辑EXCEL文件，以便可以更改曲线样式。

7. 点击“更改样式”按钮，以更改曲线的样式。

8. 保存文件，并将其嵌入到CAD文件中。

三、注意事项使用EXCEL绘制曲线时需要注意以下几点：1. 必须确保文件名正确，并且路径没有错误。

2. 在绘图区中绘制曲线时，必须使用正确的坐标和比例尺。

3. 要在曲线上设置标记和注释，以便可以轻松地跟踪数据和变化。

4. 需要保持文件更新，以便可以反映最新的数据。

5. 在绘图文件中应该很少或没有错误，并且需要进行清理。

使用EXCEL绘制曲线可以帮助更好地完成绘图文件，缩短制图时间，提高绘图的质量和准确性。

利用EXCEL在AutoCAD中快速绘图

利用EXCEL在AutoCAD中快速绘图

利用EXCEL在AutoCAD中快速绘图利用EXCEL在AutoCAD中快速绘图CAD的绘图其实是执行命令，因此当在CAD中绘制一些图时可以按照CAD的输入格式，把绘图的所有命令和绘图数据在word、记事本或EXCEL等文本编辑器中编辑好后选中复制，再到CAD中，鼠标放在命令行上按右健，出现小菜单后点击粘贴即可。

由于在工程绘图中往往涉及到很多的计算，所以本人建议采用在EXCEL中输入绘图的命令和数据比较合适。

对于一般的绘图上述这些方法可能大多数朋友都已掌握，可是对于批量的文本标注等光采用上述办法还不行，需要一些小技巧。

现本人就以绘制线路征地图(要求标上各桩号和征地宽度)为例(本例共12个桩号)说明上述的这些方法：1.分别打开CAD和EXCEL2.选择EXCEL3.从第2行开始分别在A列输入各桩号、B列输入左幅的征地宽度为“＋”、C列输入右幅的征地宽度为“－”4.在D1单元格键入_line，在D2单元格键入公式=MIN(A2:A13)&","&0，在D3单元格键入公式=MAX(A2:A13)&","&05.在E2单元格键入_line6.在F1单元格键入_line，在F2单元格键入公式=A2&","&B27.在G1单元格键入_line，在G2单元格键入公式=A2&","&C28.在H2单元格键入一个空格9.选中单元格区域“E2:H2”，然后下拉复制直至第13行，删除单元格H13内的空格使其为空10.在I2单元格键入_text，在J2单元格键入j，在K2单元格键入bc，在L2单元格键入公式=A2&","&(B2/2)，在M2单元格键入2.5，在N2单元格键入-90，在O2单元格键入公式=ABS(B2)，设置O2单元格公式为“0.000”11.选中单元格区域“D1: D4”复制，然后转到CAD，鼠标放在命令行上按右健，出现小菜单后点击粘贴，此时绘出线路中线12.转到EXCEL选中单元格区域“F1:F14”复制，然后转到CAD，鼠标放在命令行上按右健，出现小菜单后点击粘贴，此时绘出左幅征地界13.转到EXCEL选中单元格区域“G1:G14”复制，然后转到CAD，鼠标放在命令行上按右健，出现小菜单后点击粘贴，此时绘出右幅征地界14.转到EXCEL选中单元格区域“E2:H13”复制，然后转到CAD，鼠标放在命令行上按右健，出现小菜单后点击粘贴，此时绘出征地宽度线15.转到EXCEL选中单元格区域“I2:O3”（注：两行七列，后一行为空白数据），下拉复制直至第13行16.选中单元格区域“I2:O13”复制，然后转到CAD，鼠标放在命令行上按右健，出现小菜单后点击粘贴，此时标注出第奇数个的左幅征地宽度17.转到EXCEL，删除单元格区域“I4:O12”，然后选中单元格区域“I2:O2”下拉复制一行18.选中单元格区域“I3:O4”（注：两行七列，后一行为空白数据），下拉复制直至第14行19.选中单元格区域“I3:O14”复制，然后转到CAD，鼠标放在命令行上按右健，出现小菜单后点击粘贴，此时标注出第偶数个的左幅征地宽度20.转到EXCEL，删除单元格区域“I3:O13”，然后修改单元格L2公式为=A2&","&(C2/2)，修改单元格O2公式为=ABS(C2)21.选中单元格区域“I2:O3”（注：两行七列，后一行为空白数据），下拉复制直至第13行22.选中单元格区域“I2:O13”复制，然后转到CAD，鼠标放在命令行上按右健，出现小菜单后点击粘贴，此时标注出第奇数个的右幅征地宽度23.转到EXCEL，删除单元格区域“I4:O12”，然后选中单元格区域“I2:O2”下拉复制一行24.选中单元格区域“I3:O4”（注：两行七列，后一行为空白数据），下拉复制直至第14行25.选中单元格区域“I3:O14”复制，然后转到CAD，鼠标放在命令行上按右健，出现小菜单后点击粘贴，此时标注出第偶数个的右幅征地宽度26.转到EXCEL，删除单元格区域“I3:O13”，然后修改单元格K2内容为tc，修改单元格L2公式为=A2&","&0，修改单元格O2公式为=A2，重新设置O2单元格公式为“K0+000”27.选中单元格区域“I2:O3”（注：两行七列，后一行为空白数据），下拉复制直至第13行28.选中单元格区域“I2:O13”复制，然后转到CAD，鼠标放在命令行上按右健，出现小菜单后点击粘贴，此时标注出第奇数个的桩号29.转到EXCEL，删除单元格区域“I4:O12”，然后选中单元格区域“I2:O2”下拉复制一行30.选中单元格区域“I3:O4”（注：两行七列，后一行为空白数据），下拉复制直至第14行31.选中单元格区域“I3:O14”复制，然后转到CAD，鼠标放在命令行上按右健，出现小菜单后点击粘贴，此时标注出第偶数个的右幅征地宽度执行完上述即可完成征地图的绘制EXCEL表格设置具体下载附件。

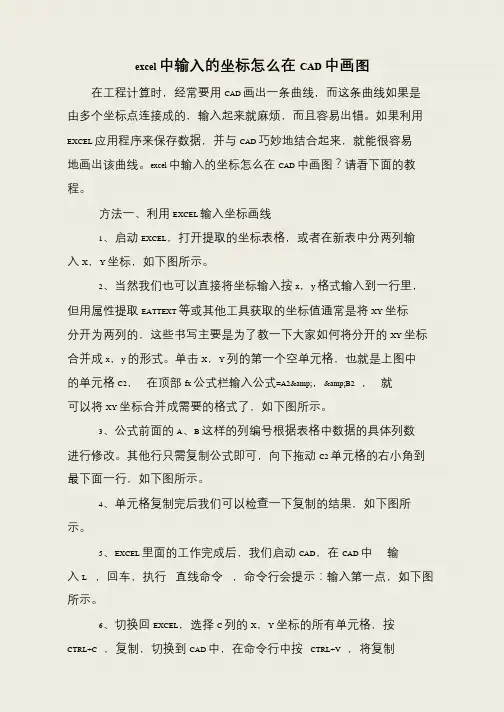

excel中输入的坐标怎么在CAD中画图

excel中输入的坐标怎么在CAD中画图

excel 中输入的坐标怎么在CAD 中画图在工程计算时，经常要用CAD 画出一条曲线，而这条曲线如果是由多个坐标点连接成的，输入起来就麻烦，而且容易出错。

如果利用EXCEL 应用程序来保存数据，并与CAD 巧妙地结合起来，就能很容易地画出该曲线。

excel 中输入的坐标怎么在CAD 中画图？请看下面的教程。

方法一、利用EXCEL 输入坐标画线
1、启动EXCEL，打开提取的坐标表格，或者在新表中分两列输入X，Y 坐标，如下图所示。

2、当然我们也可以直接将坐标输入按x，y 格式输入到一行里，但用属性提取EATTEXT 等或其他工具获取的坐标值通常是将XY 坐标分开为两列的，这些书写主要是为了教一下大家如何将分开的XY 坐标合并成x，y 的形式。

单击X，Y 列的第一个空单元格，也就是上图中
的单元格C2，在顶部fx 公式栏输入公式=A2&，&B2 ，就可以将XY 坐标合并成需要的格式了，如下图所示。

3、公式前面的A、B 这样的列编号根据表格中数据的具体列数
进行修改。

其他行只需复制公式即可，向下拖动C2 单元格的右小角到最下面一行，如下图所示。

4、单元格复制完后我们可以检查一下复制的结果，如下图所示。

5、EXCEL 里面的工作完成后，我们启动CAD，在CAD 中输入L ，回车，执行直线命令，命令行会提示：输入第一点，如下图所示。

6、切换回EXCEL，选择C 列的X，Y 坐标的所有单元格，按CTRL+C ，复制，切换到CAD 中，在命令行中按CTRL+V ，将复制。

巧用EXCEL表格与AutoCAD绘制可选性曲线

巧用EXCEL表格与AutoCAD绘制可选性曲线

巧用E X C E L表格与A u t o C A D绘制可选性曲线-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII巧用Excel表格与AutoCAD软件绘制可选性曲线莫凤依（贵州盘江精煤股份有限公司，贵州盘县 553539）摘要：利用Excel电子表格强大的运算及公式自动生成等功能，在原煤50-0.5mm粒级浮沉试验综合表的基础上，为每条可选性曲线编辑自动生成的坐标公式，生成可选性曲线坐标表格。
