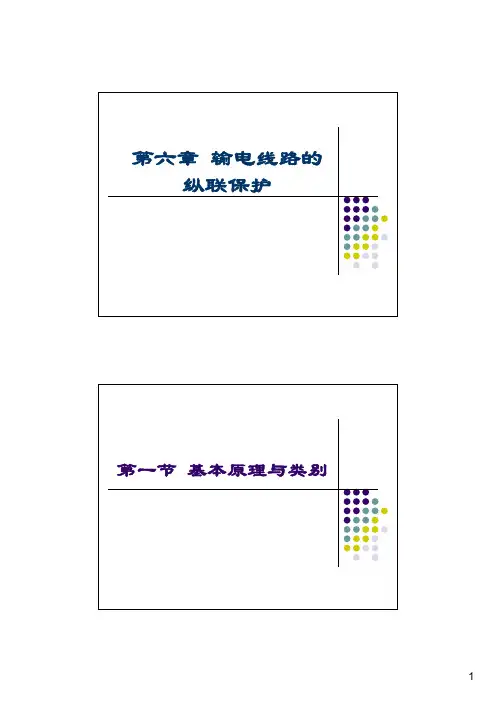

电力系统继电保护第六章 输电线路纵联保护

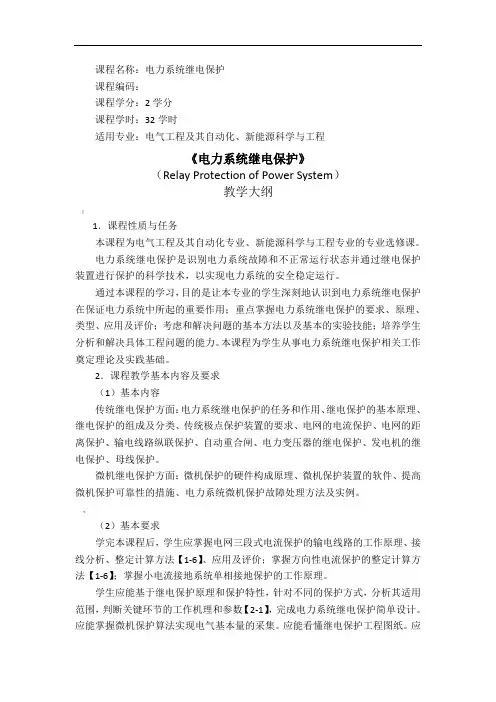

课程名称：电力系统继电保护课程编码：课程学分：2学分课程学时：32学时适用专业：电气工程及其自动化、新能源科学与工程《电力系统继电保护》（Relay Protection of Power System）教学大纲]1．课程性质与任务本课程为电气工程及其自动化专业、新能源科学与工程专业的专业选修课。

电力系统继电保护是识别电力系统故障和不正常运行状态并通过继电保护装置进行保护的科学技术，以实现电力系统的安全稳定运行。

通过本课程的学习，目的是让本专业的学生深刻地认识到电力系统继电保护在保证电力系统中所起的重要作用；重点掌握电力系统继电保护的要求、原理、类型、应用及评价；考虑和解决问题的基本方法以及基本的实验技能；培养学生分析和解决具体工程问题的能力。

本课程为学生从事电力系统继电保护相关工作奠定理论及实践基础。

2．课程教学基本内容及要求（1）基本内容传统继电保护方面：电力系统继电保护的任务和作用、继电保护的基本原理、继电保护的组成及分类、传统极点保护装置的要求、电网的电流保护、电网的距离保护、输电线路纵联保护、自动重合闸、电力变压器的继电保护、发电机的继电保护、母线保护。

微机继电保护方面：微机保护的硬件构成原理、微机保护装置的软件、提高微机保护可靠性的措施、电力系统微机保护故障处理方法及实例。

<（2）基本要求学完本课程后，学生应掌握电网三段式电流保护的输电线路的工作原理、接线分析、整定计算方法【1-6】、应用及评价；掌握方向性电流保护的整定计算方法【1-6】；掌握小电流接地系统单相接地保护的工作原理。

学生应能基于继电保护原理和保护特性，针对不同的保护方式，分析其适用范围，判断关键环节的工作机理和参数【2-1】，完成电力系统继电保护简单设计。

应能掌握微机保护算法实现电气基本量的采集。

应能看懂继电保护工程图纸。

应能使用Matlab中的PowerSystem模块进行简单的电力系统继电保护仿真【5-1】。

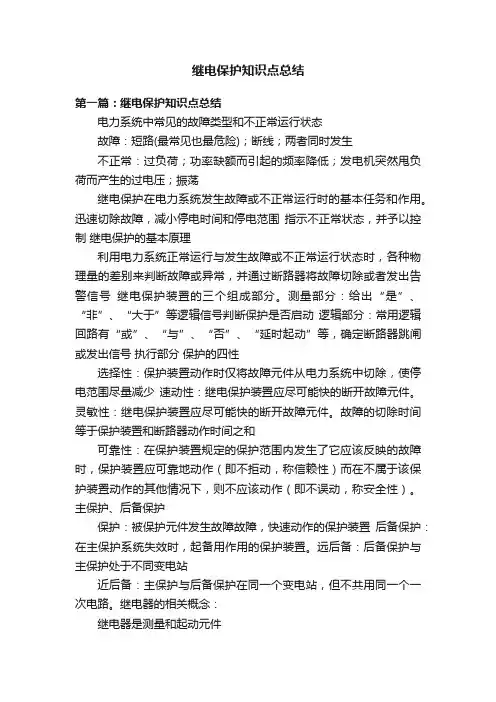

继电保护知识点总结第一篇：继电保护知识点总结电力系统中常见的故障类型和不正常运行状态故障：短路(最常见也最危险)；断线；两者同时发生不正常：过负荷；功率缺额而引起的频率降低；发电机突然甩负荷而产生的过电压；振荡继电保护在电力系统发生故障或不正常运行时的基本任务和作用。

迅速切除故障，减小停电时间和停电范围指示不正常状态，并予以控制继电保护的基本原理利用电力系统正常运行与发生故障或不正常运行状态时，各种物理量的差别来判断故障或异常，并通过断路器将故障切除或者发出告警信号继电保护装置的三个组成部分。

测量部分：给出“是”、“非”、“大于”等逻辑信号判断保护是否启动逻辑部分：常用逻辑回路有“或”、“与”、“否”、“延时起动”等，确定断路器跳闸或发出信号执行部分保护的四性选择性：保护装置动作时仅将故障元件从电力系统中切除，使停电范围尽量减少速动性：继电保护装置应尽可能快的断开故障元件。

灵敏性：继电保护装置应尽可能快的断开故障元件。

故障的切除时间等于保护装置和断路器动作时间之和可靠性：在保护装置规定的保护范围内发生了它应该反映的故障时，保护装置应可靠地动作（即不拒动，称信赖性）而在不属于该保护装置动作的其他情况下，则不应该动作（即不误动，称安全性）。

主保护、后备保护保护：被保护元件发生故障故障，快速动作的保护装置后备保护：在主保护系统失效时，起备用作用的保护装置。

远后备：后备保护与主保护处于不同变电站近后备：主保护与后备保护在同一个变电站，但不共用同一个一次电路。

继电器的相关概念：继电器是测量和起动元件动作电流：使继电器动作的最小电流值返回电流：使继电器返回原位的最大电流值返回系数：返回值/动作值过量继电器：返回系数Kre<1 欠量继电器：返回系数Kre>1 绩电特性：启动和返回都是明确的，不可能停留在某个中间位置阶梯时限特性：最大(小)运行方式：在被保护线路末端发生短路时，系统等值阻抗最小(大)，而通过保护装置的电流最大(小)的运行方式三段式电流保护：由电流速断保护、限时电流速断保护及定时限过电流保护相配合构成的一整套保护工作原理：电流速断保护:当所在线路保护范围内发生短路时，反应电流增大而瞬时动作切除故障的电流保护，为了保证保护的选择性，一般情况下只保护被保护线路的一部分限时电流速断保护：切除本线路上电流速断保护范围之外的故障，作为电流速断保护的后备保护定时限过电流保护：反应电流增大而动作，保护本线路全长和下一条线路全长，作为本条线路主保护拒动的近后备保护，也作为下一条线路保护和断路器拒动的远后备保护。

使其谐振频率为所用的载波频率z 但对50周的工频电流而言，阻波器基本呈现电感线圈的阻抗，数值很小，并不影响它的传输。

z 高频信号就被限制在被保护输电线路的范围以内，而不能穿越到相邻线路上去阻波器z 由一个可调空心变压器和连接到高频电缆侧的电容器组成者共合组成带通滤波z 两者共同配合组成带通滤波器 高频收、发信机z 发信机由继电保护装置控制，发出信号使高频载波信号能够通过传递至输电线路使高频收发信机与工频高电压线路绝缘通过高频通道送到对端，自己也能收到z 收信机接收本端和对端发送的高频信号z ——带宽大，可同时传送多个带宽为4kHz 通信容量大带宽大可同时传多个带宽为音频信号z 免除载波通道昂贵的高频加工设备z 缺点z 微波信号的衰耗与天气有关z 组成原理z 应用情况z 国外应用很多z 可与载波通道一起实现通道双重化z 我国电力系统微波保护应用不多四、光纤通道z 光纤通道是将电信号调制在激光信号上，通过光纤（optical fiber ）来传递。

z 光导纤维由高纯度石英做成，可传输激光激光的频率比微波高得多能传输更多信息z 激光的频率比微波高得多，能传输更多信息光纤的结构z 光纤的组成z 纤芯、包层、涂敷层和塑套z 光是依靠全反射原理在光纤中传输z 光缆的结构光缆的结构光的折、反射z光纤通道的组成原理z与微波通道相似，对光波进行调制和解调z应用前景及现状z目前，利用新建输电线路的走廊，采用“光纤复合架空地线(OPGW)”建成了以大容量通信光纤为主、跨区域的骨干网络。

z截止2009年底，我国电网（国网和南网）I-IV级骨干通信线路总长45万公里，形成以光纤传输为主（占90%），辅之以件的电流(按相构成)之和的一种保护1k =件的电流(按相构成)之和的种保护0NI =&z 正常或外部z 最理想的保护原理——具有绝对选择性的快速保护原理z 基于基尔霍夫电流定律——流向一个节点的电流之和等于零1Nk fk I I ==∑&&1k k =∑0>>故障时恒有：z 内部故障时：故障点电流，不属于正常时的对外端口绝对选择性f I &z 电流差动保护的应用z 被广泛用于电力系统发电机、变压器、母线以及输电线路等重要设备发电机电流差动保护母线电流差动保护输电线路电流差动保护z 应用于输电线路时的问题？z 必须解决各端电流信息的相互交换问题变压器电流差动保护差动继电器并联连接在电流互感器的二次端子上。
