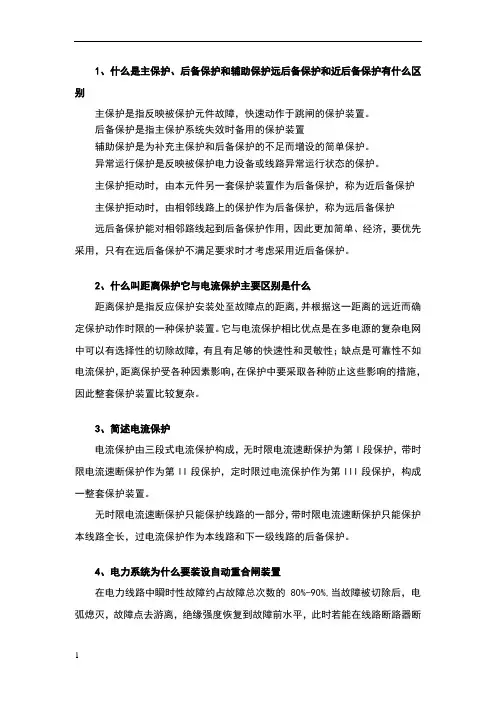

1、零序电流速断保护的整定原则是什么？答躲过被保护线路末端发生接地短路时流过保护的最大零序电流；当系统采用单相重合闸时，应躲过非全相振荡时出现的最大
零序电流。
1、零序电流速断保护的整定原则是什么？答躲过被保护线路末端发生接地短路时流过保护的最大零序电流,躲过断路器三相触头不同期合闸所产生的最大零序电流；当系统采用单相重合闸时，应躲过非全相振荡时出现的最大零序电流。
2、方向性电流保护为什么有死区？死区由何决定？如何消除？答：当保护安装处附近发生三相短路时，由于母线电压降低至零，方向元件不动作，方向电流保护也将拒动，出现死区。死区长短由方向继电器最小动作电压及背后系统阻抗决定。消除方法常采用记忆回路。

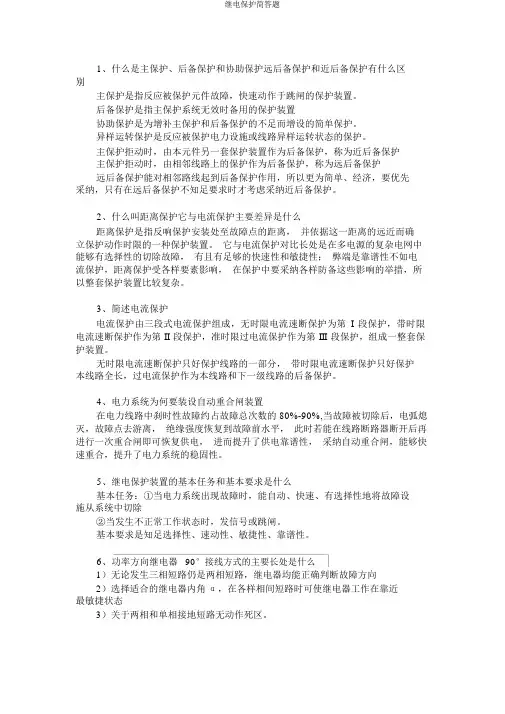

3、何谓功率方向继电器90°接线方式？它有什么优点答：是指在三相对称的情况下，当时，加入继电器的电流如和电压相位相差90°。优点：第一，对各种两相短路都没有死区，因为继电器加入的是非故障的相间电压，其值很高；第二，选择继电器的内角后，对线路上发生的各种故障，都能保证动作的方向性。
4、与变压器纵差保护相比，发电机的纵差动保护有何特点？答：与变压器相比，发电机纵差保护不存在不平衡电流大特点，但在发电机中性点及附近发生相间故障时，发电机纵差保护存在有死区，因此，保护存在有如何减小死区提高保护灵敏度的问题
45、断流器失灵保护是答案：当故障线路的继电保护动作发出跳闸脉冲后，断路器拒绝动作时，能够以较短的时限切除同一发电厂或变电所内其它有关的断路器，以使停电范围限制为最小的一种更后备保护。
答案：纵连差动保护
4、发电机的故障类型。
答案：发电机的故障类型有定子绕组相间短路，定子绕组一相的匝间短路和定子绕组单相接地；转子绕组一点接地或两点接地，转子励磁回路励磁电流消失。
5、发电机的不正常运行状态。
答案：由于外部短路电流引起的定子绕组过电流；由于负荷超过发电机额定容量而引起的三相对称过负荷；由于外部不对称短路或不对称负荷而引起的发电机负序电流和过负荷；由于突然甩负荷而引起的定子绕组过电压；由于励磁回路故障或强励时间过长而引起的转子绕组过负荷；由于汽轮机主气门突然关闭而引起的发电机逆功率等
10、什么是励磁涌流。
答案：当变压器空载投入和外部故障切除后电压恢复时，铁心中的测通迅速变为原来的2倍，铁心严重饱和，励磁电流剧烈增大，可以达到额定电流的6-8倍，这个电流就叫励磁涌流。
13、前加速的优点及适用场合。
答案：第一，能够快速地切除瞬时性故障。第二，可能使瞬时性故障来不及发展成永久性故障，提高重合闸的成功率。第三，能保证发电厂和重要变电所的母线电压在0.6—0.7倍的额定电压以上，提高电能质量。第四，使用的设备少，简单经济。
适用于35KV以下由发电厂和重要牵引变电所引出的直配线路。
14、后加速的优点。
答案：第一，第一次是有选择的切除故障，不会扩大停电范围，特别是在重要的高压电网中，一般不允许保护无选择的动作而后以重合闸来纠正。
第二，保证了永久性故障能瞬时切除，并仍然有选择性。
第三，和前加速相比，使用中不受网络结构和符合条件的限制，一般说来是有利而无害的。
18、什么是输电线的纵联保护？
答案：输电线的纵联保护，就是用某种通信通道将输电线两端的保护装置纵向连结起来，将各端的电气量传送到对端，将两端的电气量比较，以判断故障在本线路范围内还是在线路范围之外，从而决定是否切断被保护线路，理论上具有绝对的选择性。
23、电流保护的接线方式是指什么，相间短路的电流保护的接线方式有哪几种方式？
答案：电流保护的接线方式是指保护中电流继电器与电流互感器之间的连接方式。对相间短路的电流保护，目前广泛采用的是三相星型接线和两相星形接线两种方式。
25、大电流接地系统中，为什么有时加装方向继电器组成零序电流方向保护？
答案：大电流接地系统中，如线路两端的变压器中性点都接地，那么当线路上发生接地短路时，在故障点与变压器中性点之间都有零序电流流过，其情况和两侧电源供电的辐射型电网
中的相间故障电流保护一样。
26、变压器励磁涌流有哪些特点？
答案：第一，包含有很大成分的非周期分量，往往使涌流偏于时间轴的一侧。第二，包含有大量的高次谐波分量，并以二次为主。第三，励磁涌流波形出线间断。
2当纵联差动保护应用于线路
、变压器、母线时各有什么特殊问题？这些问题可用什么方法加以解决？
答：应用于线路的特殊问题：两侧信息的交换和线路的对地电容。解决措施：利用高频通道、光纤通道等交换信息；改进算法来消除对地电容的影响。应用于变压器的特殊问题：励磁涌流、两侧电流互感器的变比不一致。解决措施：采用励磁涌流识别算法和补偿措施。应用于母线的特殊问题：电流互感器的饱和问题。解决措施：采用具有制动特性的母线差动保护、TA线性区母线差动保护、TA饱和的同步识别法等。
4什么是重合闸后加速保护？主要适用于什么场合？
答：重合闸后加速保护就是当第一次故障时，保护有选择性动作，然后进行重合。如果重合于永久性故障，则在断路器合闸后，再加速保护动作瞬时切除故障，而与第一次动作是否带有时限无关。
重合闸后加速保护应用于35kv以上的网络及对重要负荷供电的送电线路上。
5变压器纵差动保护中消除励磁涌流影响的措施有哪些？它们分别利用了励磁涌流的那些特点？
①采用速饱和中间变流器；利用励磁涌流中含有大量的非周期分量的特点；②二次谐波制动的方法；利用励磁涌流中含有大量二次谐波分量的特点；③鉴别波形间断角的方法；利用励磁涌流的波形会出现间断角的特点
6发电机从失磁开始到进入稳态异步运行，一般可分为那三个阶段？各个阶段都有那些特征？
答：（1）失磁后到失步前：发电机送出电磁功率P基本保持不变，发电机变为吸收感性的无功功率；机端测量阻抗与P有密切关系，其轨迹呈现等有功阻抗图。2）临界失步点：发电机功角；发电机自系统吸收无功功率，且为一常数；机端测量阻抗的轨迹呈现等无功阻抗图。3）静稳破坏后的异步运行阶段：异步运行时机端测量阻抗与转差率s有关，当s由变化时，机端测量阻抗处于异步边界阻抗圆内
七、对零序电流保护的评价它与三相星形接线方式相比，优点有：1)Ksen高；Iop=5-7A；Iop.0=2-3A；2)tset短；3)受系统运行方式变化小；4)不受系统振荡等不正常运行方式的影响；，5)在110KV及以上高压线中，k(1)占全部故障的70～90％，采用专门的零序保护具有显著的优越性。
#中性点不接地系统中单相接地保护有：1、绝缘监视装置：。2、零序电流保护：3、零序功率方向保护：利用故障线路和非故障线路零序功率方向不同的特点
#方向圆特性：优点是具有方向性，缺点是动作特性经过坐标原点，可能出现正方向出口短路时拒动或反方向出口短路时误动的情况。
#工频故障分量的特点;故障分量仅在故障后存在，非故障状态下不存在；故障点的故障分量电压最大，系统中性点的故障分量电压为零；保护安装处的故障分量电压电流间相位关系由保护安装处到背侧系统中性点间的阻抗决定，且不受系统电动势和短路点过渡电阻的影响；故障分量独立于非故障状态，但仍受非故障状态运行方式的影响

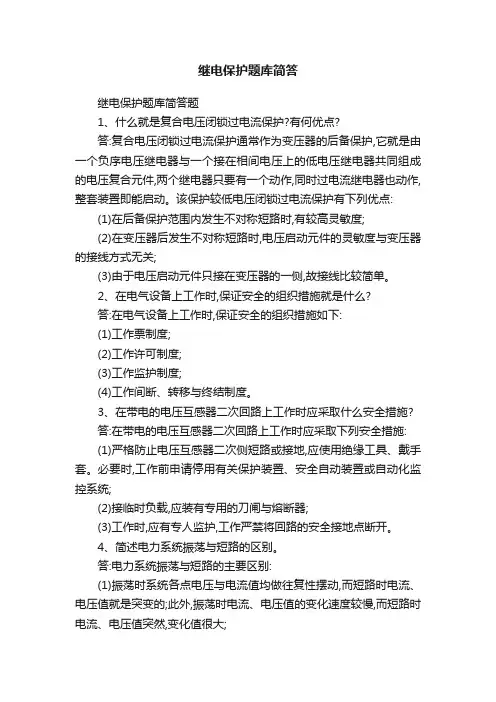

#变压器相间短路的后备保护;过电流保护低电压起动的过电流保护复合电压起动的过电流保护以及负序过电流保护,还有阻抗保护。
#对发电机外部短路引起的过电流，采用负序过电流及单相式低电压起动的过电流保护（50MW及以上），复合电压起动的过电流保护（1MW以上）或过电流保护；
#四、利用零序电压和叠加电源构成的发电机100％定子绕组单相接地保护; 三、利用三次谐波电压构成的发电机定子绕组单相接地保护二、利用零序电压构成的发电机定子绕组单相接地保护(发变组
2. 何谓三段式电流保护？其各段是怎样获得动作选择性的？
答：由无时限电流速断、限时电流速断与定时限过电流保护组合而构成的一套保护装置，称为三段式电流保护。无时限电流速断保护是靠动作电流的整定获得选择性；时限电流速断和过电流保护是靠上、下级保护的动作电流和动作时间的配合获得选择性。
3. 三相完全星形接线和两相不完全星形接线方式性能各有什么不同？
答：对中性点直接接地电网和非直接接地电网中的各种相间短路:这两种接线方式均能正确反应这些故障，不同之处仅在于动作的继电器数不一样．三相完全星形接线方式在各种两相短路时，均有两个继电器动作，而两相不完全星形接线方式在AB和BC相间短路时只有一个继电器动作。&当发生两点接地短路时，希望任意切除其中一条线路。当保护1和2均采用三相星形接线时，两套保扩都会起动，如果保护l和保护2的时限相同，保护l和2可能同时动作切除两条线路。如果采用两相星形接线，即使保护l和保护2的时限相同，它也能保证有三分之二的机会只切除一条线路。
4. 什么叫重合闸后加速？为什么采用检定同期重合闸时不用后加速？
答：当线路发生故障后，保护有选择性地动作切除故障，重合闸进行一次重合以恢复供电。若重合于永久性故障时，保护装置即不带时限无选择性的动作断开断路器，这种方式称为重合闸后加速。
检定同期重合闸是当线路一侧无压重合后，另一侧在两端的频率不超过一定允许值的情况下才进行重合的。若线路属于永久性故障，无压侧重合后再次断开，此时检定同期重合闸不重合，因此采用检定同期重合闸再装后加速也就没有意义了。若属于瞬时性故障，无压重合后，即线路已重合成功，不存在故障，故同期重合闸时不采用后加速，以免合闸冲击电流引起误动。
1我们学习的输电线路保护原理中那些原理是反应输电线路一侧电气量变化的保护？那些是反应输电线路两侧电气量变化的保护？二者在保护范围上有何区别？
3闭锁式方向纵联保护动作于跳闸的条件是什么？若通道破坏，内、外部故障时保护能否正确动作
5对于纵差动保护，产生不平衡电流的最本质原因是什么？
6变压器一般应装设那些保护？其中那些是主保护？
1答：反应输电线路一侧电气量变化的保护有：电流保护、电压保护、距离保护等；反应输电线路两侧电气量变化的保护有：方向比较式纵联保护、纵联电流差动保护、纵联电流相位差动保护等。反应一侧电气量变化的保护的保护范围为被保护线路全长的一部分；反应两侧电气量变化的保护的保护范围为被保护线路全长。
3答：闭锁式方向纵联保护动作跳闸的条件是两端保护的启动元件均已启动且收不到对端的闭锁信号。
若通道破坏，区内故障时两端保护能够正确动作；但区外故障时，远故障端的保护因为收不到近故障端的闭锁信号，将可能误动。
5答：由于被保护元件各侧电流互感器的励磁特性不完全一致，在正常运行及外部故障时，流过纵差动保护的电流不为零。
6答：一般应装设：瓦斯保护、纵差动保护或电流速断保护、外部相间短路和接地短路时的后备保护、过负荷保护、过励磁保护等。其中，瓦斯保护、纵差动保护或电流速断保护为主保护。
34.变压器纵差动保护动作电流的整定原则是什么?
1) 大于变压器的最大负荷电流
2) 躲过区外短路时的最大不平衡电流。
3) 躲过变压器的励磁涌流
#说明同期合闸条件
b.同期合闸条件:(1)Um≈Ux；(2)fm≈fx；(3)arg(Um/Ux)≈0
1．作图说明变压器纵联差动保护的基本原理。
变压器正常运行和外部短路时：IK=I1-I2=0，差动继电器KD不动作
变压器内部短路时：IK=I1（单侧电源时）或IK=2I1（双侧电源时），差动继电器KD动作。5．微机保护与常规电流电压保护有何异同？
答：微机保护调试简单、维护量小、精度高、反映灵敏；保护功能通过软件实现
可靠性高；灵活性强；性能改善，功能易于扩充；维护调试方便。
