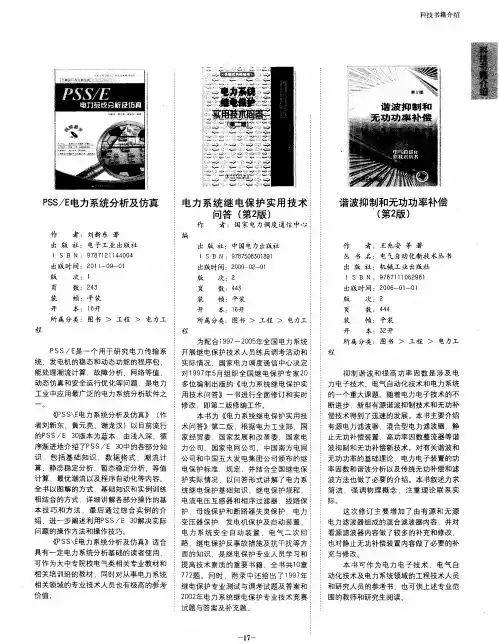

电力系统继电保护实用技术问答(第二版)

何谓三段式电流保护？其各段是怎样获得动作选择性的？答：由无时限电流速断、限时电流速断与定时限过电流保护组合而构成的一套保护装置，称为三段式电流保护。

无时限电流速断保护是靠动作电流的整定获得选择性；时限电流速断和过电流保护是靠上、下级保护的动作电流和动作时间的配合获得选择性。

2．流电路中，电流的频率、电感的感抗，电容的容抗各为多少？答：在直流电路中，电流的频率为零，电感的感抗为零，电容的容抗为无穷大。

3．用接有备用电源自投装置低压起动元件的电压互感器时,应注意什么?答：应先将自投装置退出运行，然后停无压起动回路的电压互感器，以防自投装置误动作。

4．安装及大修后的电力变压器,为什么在正式投入运行前要做冲击合闸试验?冲击几次? 答：新安装及大修后的电力变压器在正式投入运行前一定要做冲击合闸试验，这是为了检验变压器的绝缘强度和机械强度，校验差动保护躲过励磁涌流的性能。

新安装的设备应冲击五次，大修后设备应冲击三次。

5．导体焊接中应留意哪些问题？答：（1）应使用30W及以下的电烙铁（2）应用镊子夹住所焊的晶体管脚（3）焊接时间不能过长。

6．什么叫重合闸前加速？答：重合闸前加速保护，是当线路上（包括相邻线路）发生故障时，靠近电源侧的保护首先无选择性动作跳闸，而后借助重合闸来纠正，这种方式称为重合闸前加速。

7．BCH-2型和BCH-1型差动继电器的特性有什么不同?答：BCH-2型和BCH-1型差动继电器中有短路线圈，其避越变压器厉磁涌流的性能优越。

BCH-1型差动继电器中有制动线圈，对其避越外部故障时不平衡电流的性能优越。

一般采用BCH-2，当外部故障电流过大而使保护灵敏度不够时，采用BCH-1。

8．安装或二次回路经变动后,变压器差动保护须做哪些工作后方可正式投运?答：新安装或二次回路经变动后的差动保护，应在变压器充电时将差动保护投入运行，带负荷前将差动保护停用，带负荷后测量负荷电流相量和继电器的差电压，正确无误后，方可将差动保护正式投入运行。

第一章 电力系统继电保护基 础 知 识一、电力系统基本知识1．什么叫电力系统的稳定和振荡？答：电力系统正常运行时，原动机供给发电机的功率总是等于发电机送给系统供负荷消 耗的功率。

当电力系统受到扰动，使上述功率平衡关系受到破坏时，电力系统应能自动地恢 复到原来的运行状态，或者凭借控制设备的作用过渡到新的功率平衡状态运行，即谓电力系 统稳定。

这种电力系统维持稳定运行的能力，是电力系统同步稳定(简称稳定)研究的课题。

电力系统稳定分静态稳定和暂态稳定。

静态稳定是指电力系统受到微小的扰动(如负载 和电压较小的变化)后，能自动地恢复到原来运行状态的能力。

暂态稳定对应的是电网受到 大扰动的情况。

下面我们以单机对无穷大系统为例，说明静态稳定和暂态稳定的概念。

正常运行时，发电机轴上作用着两个力矩：一个是由原动机功率M P 决定的原动力矩M T (或称主力矩)；另一个是由发电机的输出功率E P 决定的制动力矩(或称阻力矩)。

发电机的输出有功功率(为简单起见，忽略发电机定子电阻，故认为电磁功率等于输出 功率)可表示为δsin ∑=X UE P A E （1-1）式中 A E ——发电机电动势； U ——无穷大系统母线电压；∑X ——包括发电机阻抗在内的发电机到无穷大系统母线的总阻抗； δ——发电机电动势A E 与无穷大系统电压U 之间的夹角。

图1-1为功角特性曲线，即表征发电机的输出有功 功率E P 随A E 、U 之间的夹角δ的变化关系曲线。

图中， M P 为原动机供给发电机的功率。

由图可见，功率直线和 正弦曲线有两个交点，一个交点对应1δ角，另一个交点 对应2δ角。

1δ角是稳定平衡角,2δ角是不稳定平衡角。

正 常运行时，发电机稳定运行在1δ角。

在1δ角运行时，发电机的输入功率和输出功率是平 衡的。

如系统一小扰动使δ增加，引起E P 增加时，发电机的输出功率E P 大于原动机的输入功率，由E P 产生的制动力矩大于M P 产生的原动力矩，发 电机轴上作用着减速的剩余力矩，发电机就减速；使δ角减小，E P 减小，使运行状态又恢复 到原来的稳定运行角1δ。

继电保护第二版课后答案继电保护是电力系统中非常重要的部分，继电保护的主要作用是防止电力系统中的过负载、短路、地面故障等问题。

继电保护的工作原理非常复杂，需要深入研究。

为了评估学生对继电保护的理解，许多教育机构都会为这个课程提供练习题及课后答案。

在这篇文章中，我们将为你呈现继电保护第二版课后答案。

第一部分：继电保护的基础知识1.什么是电力系统？电力系统是由发电机、输电线、变压器、配电线等设备构成的，用于将电力从生产地传送到各个用电终端的系统。

2.什么是继电保护？继电保护是一种利用电力系统中的电信号来判断电力系统的运行状态，一旦判断出异常状态，则立即切断电源，以保护电力系统不受损坏的控制手段。

3.什么是短路？短路是电力系统中发生的一种结电故障，其原因可能是电线受损或者设备失效等，这种故障会引起大量电流在短时间内流过电力系统中的电路，可能会造成火灾或爆炸等危险事故。

第二部分：继电保护的操作1. 欠压保护是用来保护什么的？欠压保护主要是用来保护电力系统的设备，例如变压器和电动机等。

2. 什么是过流保护？过流保护是一种常见的继电保护方法，它可以监测电力系统中的电流，并在电流超过设定值的时候切断电源，以保护电力系统不受损坏。

3. 继电保护与保险丝有何不同？虽然继电保护和保险丝都可以保护电力系统，但是它们之间的差异是显然的。

保险丝是一种被动式防护工具，只有在电路中的电流超过某个临界值时，才能切断电源。

而继电保护是一种主动式的防护工具，它可以根据电力系统的运行状态主动判断，一旦遇到异常情况就立即作出响应。

第三部分：继电保护的测试及断路器的选择1. 继电保护的测试为什么这么重要？继电保护的测试可以确保继电器工作正常，判断设备的性能，从而保障电力系统的安全运行。

2. 如何选择适合的断路器？要选择适合的断路器，需要根据电力系统的电压、电流、容量等因素进行考虑，并对断路器进行科学合理的设计和安装。

第四部分：如何学习继电保护？1. 要了解继电保护的理论基础。

一、继电保护基本原理1、作用：反应电力设备的故障或异常工况，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除；或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。

2、原理：电力系统发生故障后，电气量变化的主要特征是：（1）电流增大。

短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大至大大超过负荷电流。

（2）电压降低。

当发生相间短路和接地短路故障时，系统各点的相间电压或相电压值下降，且越靠近短路点，电压越低。

（3）测量阻抗发生变化。

测量阻抗即测量点（保护安装处）电压与电流之比值。

正常运行时，测量阻抗为负荷阻抗；金属性短路时，测量阻抗转变为线路阻抗，故障后测量阻抗显著减小，而阻抗角增大。

（4）不对称短路时，出现相序分量，如两相及单相接地短路时，出现负序电流和负序电压分量；单相接地时，出现负序和零序电流和电压分量。

这些分量在正常运行时是不出现的。

利用以上短路故障时电气量的变化，便可构成各种原理的继电保护。

此外，除了上述反应电气量的保护外，还有反应非电气量的保护。

3、装置要求继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。

对于作用于继电器跳闸的继电保护，应同时满足四个基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这四个基本要求中有些要求可以降低。

1）选择性选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。

2）速动性速动性是指继电保护装置应能尽快地切除故障，以减少设备及用户在大电流、低电压运行的时间，降低设备的损坏程度，提高系统并列运行的稳定性。

一般必须快速切除的故障有：(1)使发电厂或重要用户的母线电压低于有效值(一般为0.7倍额定电压)。

(2)大容量的发电机、变压器和电动机内部故障。

电力系统继电保护课后答案问题一电力系统继电保护的定义是什么？继电保护是电力系统中一种重要的保护手段，它通过监测电力系统中的电流、电压、频率等参数，并根据预设的保护逻辑，及时发出保护信号，将故障隔离，保护系统设备的安全运行。

继电保护系统通常由继电保护装置、CT/PT（电流互感器和电压互感器）、保护线圈等组成。

问题二什么是保护主要配置？保护主要配置是指根据电力系统的特点、工作条件和要求，将继电保护装置安装在合适的位置，并配置所需的互感器等辅助设备。

保护主要配置的目的是提高继电保护的灵敏度、可靠性和快速性。

问题三简要描述继电保护装置的工作原理。

继电保护装置的工作原理是通过监测电力系统中的电流、电压、频率等参数，并与设定的保护逻辑进行比较，如果监测到电力系统中出现异常情况（如过流、短路等故障），则会发出保护信号，触发断路器等设备进行故障隔离。

具体来说，继电保护装置会接收电力系统中的电流和电压信号，并经过采样和数据处理，计算出电流、电压等参数的实际值。

然后，这些实际值与设定的保护逻辑进行比较，判断是否出现故障。

一旦检测到故障，继电保护装置会发出保护信号，如闭锁信号或跳闸信号，以保护电力系统设备。

问题四列举几种常见的继电保护装置类型。

常见的继电保护装置类型包括：1.过流保护装置：用于检测电流的异常情况，如过载和短路。

根据故障电流的大小和持续时间，可以分为瞬时过流保护和定时过流保护等。

2.零序保护装置：用于检测三相电流不平衡、单相接地故障等情况。

3.过电压保护装置：用于检测电压的异常情况，如过高电压或电压暂降等。

4.过频保护装置：用于检测电网频率的异常情况，如过高频率或频率暂降等。

5.低频保护装置：用于检测电网频率过低的情况。

问题五什么是继电保护的整定？继电保护的整定是指根据电力系统的特点和要求，对继电保护装置的参数进行设置，从而实现对电力系统设备的可靠保护。

常见的继电保护参数包括动作电流、动作时间、延时时间等。

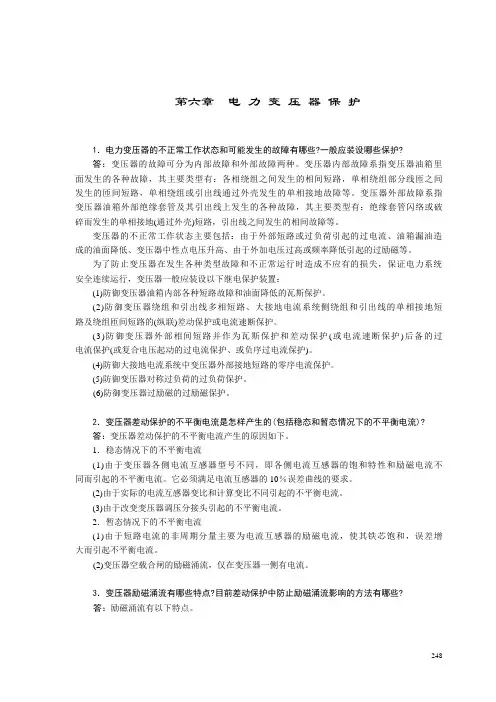

第六章电力变压器保护1．电力变压器的不正常工作状态和可能发生的故障有哪些?一般应装设哪些保护?答：变压器的故障可分为内部故障和外部故障两种。

变压器内部故障系指变压器油箱里面发生的各种故障，其主要类型有：各相绕组之间发生的相间短路，单相绕组部分线匝之间发生的匝间短路，单相绕组或引出线通过外壳发生的单相接地故障等。

变压器外部故障系指变压器油箱外部绝缘套管及其引出线上发生的各种故障，其主要类型有：绝缘套管闪络或破碎而发生的单相接地(通过外壳)短路，引出线之间发生的相间故障等。

变压器的不正常工作状态主要包括：由于外部短路或过负荷引起的过电流、油箱漏油造成的油面降低、变压器中性点电压升高、由于外加电压过高或频率降低引起的过励磁等。

为了防止变压器在发生各种类型故障和不正常运行时造成不应有的损失，保证电力系统安全连续运行，变压器一般应装设以下继电保护装置：(1)防御变压器油箱内部各种短路故障和油面降低的瓦斯保护。

(2)防御变压器绕组和引出线多相短路、大接地电流系统侧绕组和引出线的单相接地短路及绕组匝间短路的(纵联)差动保护或电流速断保护。

(3)防御变压器外部相间短路并作为瓦斯保护和差动保护(或电流速断保护)后备的过电流保护(或复合电压起动的过电流保护、或负序过电流保护)。

(4)防御大接地电流系统中变压器外部接地短路的零序电流保护。

(5)防御变压器对称过负荷的过负荷保护。

(6)防御变压器过励磁的过励磁保护。

2．变压器差动保护的不平衡电流是怎样产生的(包括稳态和暂态情况下的不平衡电流)?答：变压器差动保护的不平衡电流产生的原因如下。

1．稳态情况下的不平衡电流(1)由于变压器各侧电流互感器型号不同，即各侧电流互感器的饱和特性和励磁电流不同而引起的不平衡电流。

它必须满足电流互感器的10％误差曲线的要求。

(2)由于实际的电流互感器变比和计算变比不同引起的不平衡电流。

(3)由于改变变压器调压分接头引起的不平衡电流。

2．暂态情况下的不平衡电流(1)由于短路电流的非周期分量主要为电流互感器的励磁电流，使其铁芯饱和，误差增大而引起不平衡电流。

电力系统继电保护问答1．什么是继电保护装置?答：当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，一般通称为继电保护装置。

2．继电保护在电力系统中的任务是什么?答：继电保护的基本任务：(1)当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。

(2)反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号，以便值班人员进行处理，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。

反应不正常工作情况的继电保护装置允许带一定的延时动作。

3．简述继电保护的基本原理和构成方式。

答：继电保护主要利用电力系统中元件发生短路或异常情况时的电气量(电流、电压、功率、频率等)的变化，构成继电保护动作的原理，也有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。

大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分(和定值调整部分)、逻辑部分、执行部分。

4．电力系统对继电保护的基本要求是什么?答：继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求：这四“性”之间紧密联系，既矛盾又统一。

(1)可靠性是指保护该动体时应可靠动作。

不该动作时应可靠不动作。

可靠性是对继电保护装置性能的最根本的要求。

(2)选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。

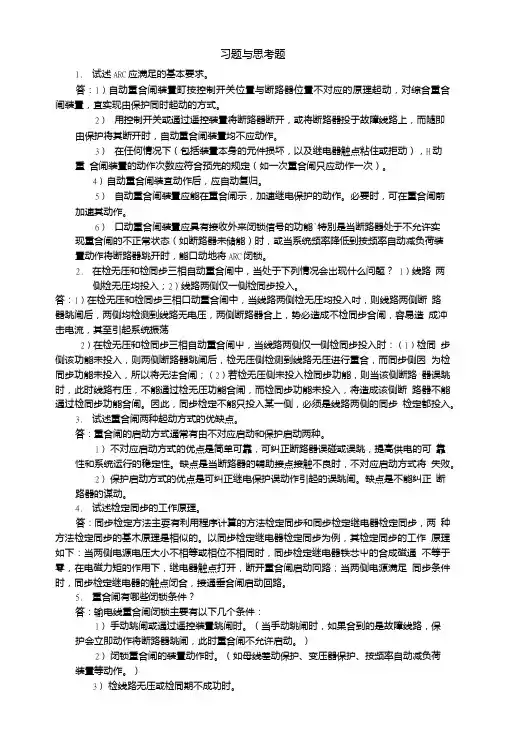

习题与思考题1.试述ARC应满足的基本要求。

答：1）自动重合闸装置町按控制开关位置与断路器位置不对应的原理起动，对综合重合闸装置，宜实现由保护同时起动的方式。

2）用控制开关或通过遥控装置将断路器断开，或将断路器投于故障线路上，而随即由保护将其断开时，自动重合闸装置均不应动作。

3）在任何情况下（包括装置本身的元件损坏，以及继电器触点粘住或拒动），H动重合闸装置的动作次数应符合预先的规定（如一次重合闸只应动作一次）。

4）自动重合闸装宜动作后，应自动复归。

5）自动重合闸装置应能在重合闸示，加速继电保护的动作。

必要时，可在重合闸前加速其动作。

6）口动重合闸装置应具有接收外来闭锁信号的功能°特別是当断路器处于不允许实现重合闸的不正常状态（如断路器未储能）时，或当系统频率降低到按频率自动减负荷装置动作将断路器跳开时，能口动地将ARC闭锁。

2.在检无压和检同步三相自动重合闸中，当处于下列情况会岀现什么问题？1）线路两侧检无压均投入；2）线路两侧仅一侧检同步投入。

答：1）在检无压和检同步三相口动重合闸中，当线路两侧检无压均投入吋，则线路两侧断路器跳闸后，两侧均检测到线路无电压，两侧断路器合上，势必造成不检同步合闸，容易造成冲击电流，其至引起系统振荡2）在检无压和检同步三相自动重合闸屮，当线路两侧仅一侧检同步投入时：（1）检同步侧该功能未投入，则两侧断路器跳闸后，检无压侧检测到线路无压进行重合，而同步侧因为检同步功能未投入，所以将无法合闸；（2）若检无压侧未投入检同步功能，则当该侧断路器误跳时，此时线路冇压，不能通过检无压功能合闸，而检同步功能未投入，将造成该侧断路器不能通过检同步功能合闸。

因此，同步检定不能只投入某一侧，必须是线路两侧的同步检定都投入。

3.试述重合闸两种起动方式的优缺点。

答：重合闸的启动方式通常有由不对应启动和保护启动两种。

1）不对应启动方式的优点是简单可靠，可纠正断路器误碰或误跳，提高供电的可靠性和系统运行的稳定性。

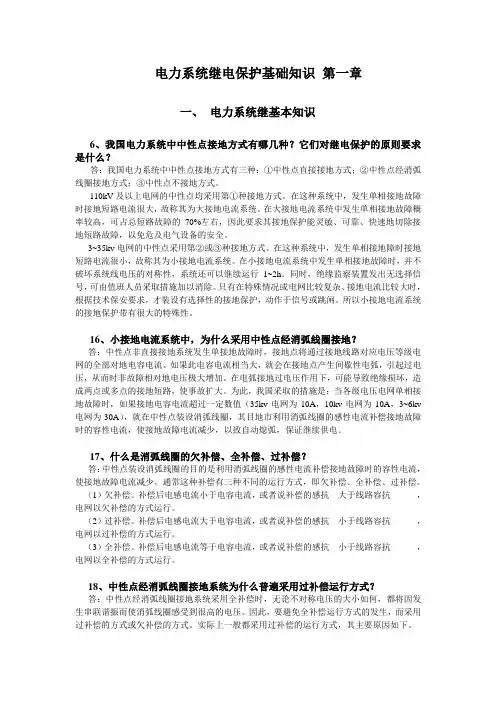

电力系统继电保护基础知识第一章一、电力系统继基本知识6、我国电力系统中中性点接地方式有哪几种？它们对继电保护的原则要求是什么？答：我国电力系统中中性点接地方式有三种：①中性点直接接地方式；②中性点经消弧线圈接地方式；③中性点不接地方式。

110kV及以上电网的中性点均采用第①种接地方式。

在这种系统中，发生单相接地故障时接地短路电流很大，故称其为大接地电流系统。

在大接地电流系统中发生单相接地故障概率较高，可占总短路故障的70%左右，因此要求其接地保护能灵敏、可靠、快速地切除接地短路故障，以免危及电气设备的安全。

3~35kv电网的中性点采用第②或③种接地方式。

在这种系统中，发生单相接地障时接地短路电流很小，故称其为小接地电流系统。

在小接地电流系统中发生单相接地故障时，并不破坏系统线电压的对称性，系统还可以继续运行1~2h。

同时，绝缘监察装置发出无选择信号，可由值班人员采取措施加以消除。

只有在特殊情况或电网比较复杂、接地电流比较大时，根据技术保安要求，才装设有选择性的接地保护，动作于信号或跳闸。

所以小接地电流系统的接地保护带有很大的特殊性。

16、小接地电流系统中，为什么采用中性点经消弧线圈接地？答：中性点非直接接地系统发生单接地故障时，接地点将通过接地线路对应电压等级电网的全部对地电容电流。

如果此电容电流相当大，就会在接地点产生间歇性电弧，引起过电压，从而时非故障相对地电压极大增加。

在电弧接地过电压作用下，可能导致绝缘损坏，造成两点或多点的接地短路，使事故扩大。

为此，我国采取的措施是：当各级电压电网单相接地故障时，如果接地电容电流超过一定数值（35kv电网为10A，10kv电网为10A，3~6kv 电网为30A），就在中性点装设消弧线圈，其目地市利用消弧线圈的感性电流补偿接地故障时的容性电流，使接地故障电流减少，以致自动熄弧，保证继续供电。

17、什么是消弧线圈的欠补偿、全补偿、过补偿？答：中性点装设消弧线圈的目的是利用消弧线圈的感性电流补偿接地故障时的容性电流，使接地故障电流减少。

第九章电气二次回路1．什么是电气一次设备和一次回路?什么是电气二次设备和二次回路?答：一次设备是指直接生产、输送和分配电能的高压电气设备。

它包括发电机、变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器、电动机等。

由一次设备相互连接，构成发电、输电、配电或进行其它生产的电气回路称为一次回路或一次接线系统。

二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。

如熔断器、控制开关、继电器、控制电缆等。

由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。

2．哪些回路属于连接保护装置的二次回路?答：连接保护装置的二次回路有以下几种回路：(1)从电流互感器、电压互感器二次侧端子开始到有关继电保护装置的二次回路(对多油断路器或变压器等套管互感器，自端子箱开始)。

(2)从继电保护直流分路熔丝开始到有关保护装置的二次回路。

(3)从保护装置到控制屏和中央信号屏间的直流回路。

(4)继电保护装置出口端子排到断路器操作箱端子排的跳、合闸回路。

3．举例简述二次回路的重要性。

答：二次回路的故障常会破坏或影响电力生产的正常运行。

例如若某变电所差动保护的二次回路接线有错误，则当变压器带的负荷较大或发生穿越性相间短路时。

就会发生误跳闸；若线路保护接线有错误时，一旦系统发生故障，则可能会使断路器该跳闸的不跳闸。

不该跳闸的却跳了闸，就会造成设备损坏、电力系统瓦解的大事故；若测量回路有问题，就将影响计量，少收或多收用户的电费。

同时也难以判定电能质量是否合格。

因此，二次回路虽非主体，但它在保证电力生产的安全，向用户提供合格的电能等方面都起着极其重要的作用。

4．什么是二次回路标号?二次回路标号的基本原则是什么?答：为便于安装、运行和维护，在二次回路中的所有设备间的连线都要进行标号，这就是二次回路标号。

电力系统继电保护课后习题答案11。

1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时,电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏;当电力系统发生故障时,发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡.如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时,不能及时地发出信号通知值班人员进行合理的处理。

1。

2继电保护装置在电力系统中所起的作用是什么？答：继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置。

它的作用包括：1.电力系统正常运行时不动作；2。

电力系统部正常运行时发报警信号，通知值班人员处理,使电力系统尽快恢复正常运行；3。

电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离.1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答：继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量,并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1"性质的一组逻辑信号,从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围,最后确定是否应该使断路器跳闸.执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护；利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高,构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护.单靠保护增大值不能切除保护范围内任意点的故障,因为当故障发生在本线路末端与下级线路的首端出口时，本线路首端的电气量差别不大.所以，为了保证本线路短路时能快速切除而下级线路短路时不动作，这种单靠整定值得保护只能保护线路的一部分。

第八章电力系统安全自动装置1．什么是电力系统安全自动装置?答：电力系统安全自动装置，是指防止电力系统失去稳定性和避免电力系统发生大面积停电的自动保护装置。

如自动重合闸、备用电源和备用设备自动投入、自动切负荷、自动按频率(电压)减负荷、发电厂事故减出力、发电厂事故切机、电气制动、水轮发电机自动启动和调相改发电、抽水蓄能机组由抽水改发电、自动解列及自动快速调节励磁等。

2．维持系统稳定和系统频率及预防过负荷措施的安全自动装置有哪些?答：它们的安全装置有如下一些：(1)维持系统稳定的措施有：快速励磁、电力系统稳定器、电气制动、快关汽门及切机、自动解列、自动切负荷、串联电容补偿、静止补偿器及稳定控制装置等。

(2)维持频率的措施有：按频率(电压)自动减负荷、低频自起动、低频抽水改发电、低频调相转发电、高频切机、高频减出力等。

(3)预防过负荷的措施有：过负荷切电源、减出力、过负荷切负荷等。

3．备用电源自动投入装置应符合什么要求?答：备用电源自动投入装置应符合下列要求：(1)应保证在工作电源或设备断开后，才投入备用电源或设备。

(2)工作电源或设备上的电压，不论因任何原因消失时，自动投入装置均应动作。

(3)自动投入装置应保证只动作一次。

发电厂用备用电源自动投入装置，除第(1)款的规定外，还应符合下列要求：(1)当一个备用电源同时作为几个工作电源的备用时，如备用电源已代替一个工作电源后，另一工作电源又被断开，必要时，自动投入装置应仍能动作。

(2)有两个备用电源的情况下，当两个备用电源为两个彼此独立的备用系统时，应各装设独立的自动投入装置，当任一备用电源都能作为全厂各工作电源的备用时，自动投入装置应使任一备用电源都能对全厂各工作电源实行自动投入。

(3)自动投入装置，在条件可能时，可采用带有检定同期的快速切换方式，也可采用带有母线残压闭锁的慢速切换方式及长延时切换方式。

通常应校验备用电源和备用设备自动投入时过负荷的情况，以及电动机自启动的情况，如过负荷超过允许限度或不能保证自启动时，应有自动投入装置动作于自动减负荷。

236第五章 母线保护和断路器失灵保护1．什么是母线完全差动保护?什么是母线不完全差动保护?定值如何整定?答：(1)母线完全差动保护是将母线上所有的各连接元件的电流互感器按同名相、同极 性连接到差动回路，电流互感器的特性与变比均应相同，若变比不能相同时，可采用补偿变流器进行补偿，满足0=∑I &。

差动继电器的动作电流按下述条件计算、整定，取其最大值。

1)躲开外部短路时产生的不平衡电流max ,1k i re op I f K I = 式中 1re K ——可靠系数，取1.5；i f ——电流互感器的10％误差，取0.1； max ,k I ——母线外部短路时的最大短路电流。

2)躲开母线连接元件中，最大负荷支路的最大负荷电流，以防止电流二次回路断线时误动 max 1I K I re op = 式中 1re K ——可靠系数，取1.3； max I ——最大负荷电流。

(2)母线不完全差动保护只需将连接于母线的各有电源元件上的电流互感器，接人差动 回路，在无电源元件上的电流互感器不接人差动回路。

因此在无电源元件上发生故障，它将 动作。

电流互感器不接人差动回路的无电源元件是电抗器或变压器。

定值整定：1)第一段的动作电流按电抗器(变压器)后出口短路电流整定，即 max ,1k re op I K I = 式中 1re K ——可靠系数，取1.3；max ,k I ——电抗器(变压器)后出口最大短路电流。

动作时限可取0.5。

2)第二段的动作电流按下列条件计算、整定，取其最大值。

①躲过最大负荷电流(考虑电动机自启动)；②与之配合的相邻元件电流保护在灵敏度上配合，动作时限较与之配合的相邻元件电流 保护动作时间大一个级差△t 。

2．什么是固定连接方式的母线完全差动保护?什么是母联电流相位比较式母线差动保 护?答：双母线同时运行方式，按照一定的要求，将引出线和有电源的支路固定连接于两条 母线上，这种母线称为固定连接母线。

电力系统继电保护问答1．什么是继电保护装置答：当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，一般通称为继电保护装置。

2．继电保护在电力系统中的任务是什么答：继电保护的基本任务：(1)当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。

(2)反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号，以便值班人员进行处理，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。

反应不正常工作情况的继电保护装置允许带一定的延时动作。

3．简述继电保护的基本原理和构成方式。

答：继电保护主要利用电力系统中元件发生短路或异常情况时的电气量(电流、电压、功率、频率等)的变化，构成继电保护动作的原理，也有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。

大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分(和定值调整部分)、逻辑部分、执行部分。

4．电力系统对继电保护的基本要求是什么答：继电保护装置应满足可行性、选择性、灵敏性和速动性的要求：这四“性”之间紧密联系，既矛盾又统一。

(1)可行性是指保护该动体时应可行动作。

不该动作时应可*不动作。

可*性是对继电保护装置性能的最根本的要求。

(2)选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。

81、什么叫定时限过电流保护?什么叫反时限过电流保护?答：为了实现过电流保护的动作选择性，各保护的动作时间一般按阶梯原则进行整定。

即相邻保护的动作时间，自负荷向电源方向逐级增大，且每套保护的动作时间是恒定不变的，与短路电流的大小无关。

具有这种动作时限特性的过电流保护称为定时限过电流保护。

反时限过电流保护是指动作时间随短路电流的增大而自动减小的保护。

使用在输电线路上的反时限过电流保护，能更快的切除被保护线路首端的故障。

82、何谓系统的最大、最小运行方式?答：在继电保护的整定计算中，一般都要考虑电力系统的最大与最小运行方式。

最大运行方式是指在被保护对象末端短路时，系统的等值阻抗最小，通过保护装置的短路电流为最大的运行方式。

最小的运行方式是指在上述同样的短路情况下，系统等值阻抗最大，通过保护装置的短路电流为最小的运行方式。

83、何谓近后备保护?近后备保护的优点是什么?答：近后备保护就是在同一电气元件上装设A、B两套保护，当保护A拒绝动作时，由保护B动作于跳闸。

当断路器拒绝动作时，保护动作后带一定时限作用于该母线上所连接的各路电源的断路器跳闸。

近后备保护的优点是能可靠地起到后备作用，动作迅速，在结构复杂的电网中能够实现选择性的后备作用。

84、什么叫电流速断保护?它有什么特点?答：按躲过被保护元件外部短路时流过本保护的最大短路电流进行整定，以保证它有选择性地动作的无时限电流保护，称为电流速断保护。

它的特点是：接线简单，动作可靠，切除故障快，但不能保护线路全长。

保护X围受系统运行方式变化的影响较大。

85、新安装或二次回路经变动后的变压器差动保护须做哪些工作后方可正式投运?答：新安装或二次回路经变动后的差动保护，应在变压器充电时将差动保护投入运行；带负荷前将差动保护停用；带负荷后测量负荷电流相量和继电器的差电压，正确无误后，方准将差动保护正式投入运行。

86、变压器励磁涌流具有哪些特点?答：(1)包含有很大成分的非周期分量，往往使涌流偏于时间轴的一侧。

第三章继电保护规程一、继电保护及安全自动装置运行管理规程1．网、省局继电保护专业部门的职责是什么?答：网、省局应分别在电网调度和省调度部门内设置继电保护科(处)，作为局继电保护技术管理的职能机构，实现对全网、省内继电保护专业的领导。

同时，继电保护科(处)也是生产第一线的业务部门，负责所管辖系统继电保护的整定计算及运行等工作。

需要时，继电保护科(处)内可设试验室。

网、省局继电保护专业部门的职责是：(1)对直接管辖的系统负责保护装置的配置、整定及运行管理I作。

1)按调度操作范围确定系统保护配置及保护方式，并审定保护原则接线图。

有网局的地区，整个超高压网保护配置及保护方式的原则由网局确定。

2)按调度操作范围，定期编制继电保护整定方案。

有网局的地区，整个超高压网的整定原则由网局确定。

分界点定值由网局审核。

3)按整定范围编制主网继电保护运行说明及处理有关保护的日常运行工作。

4)按整定范围编制主网的最大、最小等值阻抗及为分析故障范围用的各线路接地短路电流曲线。

5)分析所管辖系统的故障及保护动作情况，积累运行资料，总结每年或多年运行经验，研究提出改进措施。

有网局的地区，网局负责整个超高压网的分析、总结、改进。

(2)参加或组织基层局、厂人员参加所管辖系统的新、扩建工程设计审核，超高压系统远景及近期规划的讨论。

(3)负责全网、全省继电保护工作的技术管理，提高继电保护运行水平和I作质量。

1)按规定对继电保护动作进行统计分析，提出季、年度总结。

2)对复杂保护装置的不正确动作，组织有关单位进行调查分析、检查，作出评价，制定对策，发事故通报，定期修编反事故措施，并监督执行。

3)组织继电保护专业培训。

4)组织更新改造旧设备，积极慎重地推广新技术。

2．哪些设备由继电保护专业人员维护和检验?答：下列设备由继电保护专业人员维护和检验：1)继电保护装置：发电机、调相机、变压器、电动机、电抗器、电力电容器、母线、线路的保护装置等。

2)系统安全自动装置：自动重合闸、备用设备及备用电源自动投入装置、强行励磁、强行减磁、发电机低频启动、发电机自动自同期、按频率自动减负荷、故障录波器、振荡启动或预测(切负荷、切机、解列等)装置及其他保证系统稳定的自动装置等。

第一章电力系统继电保护基础知识一、电力系统基本知识 (1)1．什么是电力系统的稳定和振荡? (1)2．电力系统振荡和短路的区别是什么? (2)3．电力系统振荡时，对继电保护装置有哪些影响?哪些保护装置不受影响? (3)4．加强和扩充一次设备来提高系统稳定性有哪些主要措施? (3)5．长距离输电线的结构、短路过渡过程的特点及其对继电保护的影响是什么? (3)6．我国电力系统中中性点接地方式有几种?它们对继电保护的原则要求是什么? (4)7．什么是大接地电流系统?什么是小接地电流系统?它们的划分标准是什么? (4)8．大接地电流系统接地短路时，在不同故障情况下，零序电流的幅值变化有什么特点? (5)9．试分析接地故障时，零序电流与零序电压的相位关系。

(6)10．大接地电流系统接地短路时，电压、电流、功率的分布有什么特点? (7)11．平行线路之间的零序互感，对线路零序电流的幅值及与零序电压间的相量关系有什么影响? (8)12．什么情况下单相接地故障电流大于三相短路电流? (8)13．什么情况下两相接地故障的零序电流大于单相接地故障的零序电流? (9)14．中性点不接地系统中，由母线引出多回线路，试画出某线路单相接地时的对地电容电流分布图。

．915．试述小接地电流系统单相接地的特点。

当发生单相接地时，为什么可以继续运行1～2h? (10)16．小接地电流系统中，为什么采用中性点经消弧线圈接地? (11)17．什么是消弧线圈的欠补偿、全补偿、过补偿? (11)18．中性点经消弧线圈接地系统为什么普遍采用过补偿运行方式? (11)19．试分析系统三相短路时的短路电流，求f—O"的三相短路电流。

………………………………．1220．什么是有名制和标么制?如何求电力系统中线路、变压器、发电机电抗的有名值和标么值? (14)21．对称分量法所用的运算子口的含义是什么? (16)22．怎样用对称分量法把三相不对称相量分解为正序、负序、零序三组对称分量? (16)23．试述电力系统中线路、变压器、发电机的负序阻抗及线路、变压器的零序阻抗的特点。
