一起越级跳闸事件的原因分析及改进方案

一起低压配电越级跳闸事例分析随着我国电力行业的快速发展，低压配电系统在工业和民用领域中得到了广泛应用。

随之而来的问题也不容忽视。

在低压配电系统中，越级跳闸是一个比较常见的问题，它可能给电网和设备带来不小的影响。

下面，我们来分析一起低压配电越级跳闸的事例，并总结相关经验教训。

事例描述：某工厂的低压配电系统发生了越级跳闸的问题。

该工厂的配电系统主要由变压器、开关柜、电缆线路和配电设备组成。

在某一天下午，由于生产线突然停电，工作人员检查后发现是某一配电箱的跳闸导致的。

随后，工作人员将跳闸的配电箱重新合上，生产线恢复正常运行。

不久又出现了类似的现象，工作人员进行了多次排查并未找到明显的故障原因。

经过仔细检查，工厂电力维护人员发现了越级跳闸的根本原因。

原来，该工厂的配电系统设计中存在着不合理的配电线路连接，导致一些电流过大的情况下，越级跳闸的问题时有发生。

随着工厂生产线的不断扩建，原有的配电系统并未及时进行相应的升级改造，设备的老化和负载增加也加剧了此类问题的发生。

事例分析：从这个事例可以看出，低压配电系统越级跳闸的问题不容忽视。

在这个事例中，出现了配电线路连接不合理、设备老化和负载增加等多方面的原因。

我们需要采取一系列的措施来避免类似问题的再次发生。

对于配电系统的设计和施工，需要严格按照相关规范和标准进行。

尤其是在工厂等重要场所，应当由专业的设计和施工单位进行设计和施工，确保配电系统的安全可靠。

对于配电线路的连接，需要合理规划、适当布线，避免因为线路连接不合理导致的越级跳闸问题。

对于设备的老化和负载增加问题，需要及时进行设备的检修和更换，并且在负载增加时，应当及时进行配电系统的扩容和改造。

在工厂运行过程中，应当定期进行设备的检查和维护，确保设备的正常运行和安全可靠。

对于越级跳闸等问题的排查和处理，需要由专业的电力维护人员进行。

一旦发现类似问题，应当及时排查原因，并采取相应的措施进行处理。

还应当对出现问题的设备进行记录和分析，为今后的维护工作提供参考。

开关断路器越级跳闸故障的原因有哪些、处理方法、解决方案一、开关断路器越极跳闸的原因分析1、主开关负载容量小于分开关负载总和的容量。

2、主开关有漏电保护装置然而分开关没有，当用电器漏电大于等于30毫安时主开关跳闸。

3、两级断路器保护不匹配，尽量使用同品牌的断路器。

4、经常带负荷操作主开关导致触电碳化接触不良后电阻增大电流升高发热跳闸。

5、下级断路器配置的保护无法正确判断故障（比如单相接地故障但未配置零序保护）。

6、断路器老化导致分励脱扣时间变长，要更换一个分励脱扣时间小于上一级开关的分开关。

二、开关断路器要跳闸，必须符合两个条件：1、故障电流大小达到设定值；2、故障电流持续时间达到设定的时间长度，所以要确保断路器不越级跳闸，必须在电流设定值和时间设定值上配合好。

比如说，第一级断路器过流保护定值是700A，持续时间设定值为0.6秒，那第二级断路器过流保护定值就应该按照一定的比例缩小，比如电流定值设为630A，时间设定为0.3秒。

这样的话，如果在第二级断路器的保护内发生故障，不管故障电流有没有达到第一级断路器的定值，因为故障电流持续到0.3.秒的时候就被第二级断路器切断了，达不到第一级断路器的0.6秒，所以第一级断路器就不会跳，也就避免了越级跳闸。

二、防越级跳闸保护解决方案1、保护类型方面，不管是短路故障还是接地故障，都是一样的道理，都是通过电流大小和判断时间长度来错开的。

2、应该说时间上的配合更为重要，因为故障电流很有可能同时满足多级断路器的保护定值大小。

3、断路器的保护定值设定好了，时间我也设置好了，那这样是不是就能保证不越级了呢，不一定，为什么？从设定值来看，像上述的例子，一看就觉得应该能配合了，但是实际来说，断路器完全断开故障电流所需的时间，除了基本的判断时间外，还要加上机械本身的动作时间，这个时间长度因不同厂家设备的性能而异，但因为断路器的保护时间都是毫秒级的，所以这个差异也有可能会影响断路器间的配合。

漏保越级跳闸故障的原因及处理方法一、漏保越级跳闸故障的原因。

1.1 漏电保护器自身问题。

下级漏电保护器可能存在质量不过关的情况。

就像有些小厂生产的漏保，那质量就像“纸糊的灯笼”，一有风吹草动就不行了。

比如说它的内部元件可能在生产的时候就有瑕疵，像脱扣器不灵敏之类的。

还有可能是漏保使用时间长了，老化严重，就像人老了身体机能下降一样，它的各项性能指标都达不到要求了，稍微有点漏电情况就跳闸，而且还容易出现越级跳闸这种乱套的情况。

1.2 线路故障。

1.2.1 线路漏电。

线路要是有破损或者受潮，就容易漏电。

比如说家里的电线被老鼠咬了，那绝缘层破了，电流就会偷偷跑出去一部分，这就造成漏电了。

还有像卫生间这种潮湿的地方，如果电线没有做好防水措施，受潮之后也会漏电。

这时候漏电电流达到一定程度，就可能让下级漏保还没反应过来，上级漏保就先跳闸了，这越级跳闸就发生了。

1.2.2 线路过载。

要是在一条线路上接了太多大功率的电器，就像小马拉大车，线路承受不了这么大的电流。

这时候线路发热，绝缘性能下降，可能会产生漏电现象。

而且过载可能会让漏电保护器误判，导致越级跳闸。

比如说夏天的时候，好多家庭开着空调、电热水器，再加上其他电器，一不小心就过载了，然后就跳闸了，还经常是越级跳。

1.3 漏电保护器选型不当。

上级和下级漏电保护器的额定漏电动作电流和动作时间如果没有合理匹配，那就容易出问题。

就好比两个人配合干活，一个动作太快，一个动作太慢，肯定干不好。

如果上级漏保的动作电流比下级的小，或者动作时间比下级的短，那有漏电情况的时候，上级漏保就会先跳闸，这越级跳闸就出现了。

二、漏保越级跳闸故障的处理方法。

2.1 检查漏电保护器。

2.1.1 首先看漏保的外观有没有损坏的迹象，如果有破损或者烧焦的地方，那很可能就是它本身有问题了，这时候就得换个新的。

就像一个受伤的士兵，不能再上战场了，得换个健康的。

2.1.2 然后可以对漏保进行简单的测试，按一下测试按钮，看看它能不能正常跳闸和合闸。

10kV线路越级跳闸的原因分析及解决办法10kV线路越级跳闸是指在10kV电压等级的电网中，发生10kV线路跳闸时，它所保护的距离更远的线路也受到断电影响，造成更大范围的停电事故。

这种现象的出现会给电力系统的稳定运行带来极大的不利影响，因此应引起重视。

以下是对10kV线路越级跳闸的原因分析及解决办法。

一、原因分析1.电气设备故障：线路、变压器等电气设备出现故障，过电压、欠电压、过流或短路等导致设备跳闸保护动作，使得距离 10kV 路段的线路受到影响。

2.操作失误：在电力系统的值班中，操作员在进行跳闸操作时，可能会选错跳闸机构，或者是跳闸机构的选择不合理，从而导致越级跳闸的出现。

3.劣质设备：劣质的电气设备在长期运行的情况下，易出现电气故障，导致设备越级跳闸的出现。

4.跳闸保护动作不准确：距离 10kV 的线路与 10kV 线路被同一台断路器所合并，为使合并后的断路器准确保护距离 10kV 的线路，需要断路器的跳闸保护参数、特性准确地设置。

二、解决办法1.加强设备检修：及时发现和排除故障设备，保证设备的正常运行，减少设备故障出现的概率。

2.加强现场操作培训：通过加强操作培训，提高操作员的技能水平和专业素养，避免操作失误。

3.使用优质设备：选择并使用可靠、合格、高品质的电气设备，加强设备维护和更新，避免因设备质量不佳而产生的电气故障。

4.跳闸保护动作准确性：严格按照电力系统的设计要求进行断路器的跳闸保护参数、特性的设置，确保保护动作的准确性和可靠性。

总之，10kV线路越级跳闸会对电力系统稳定运行带来严重的不利影响，因此我们应当引起重视，采取相关的解决措施，尽可能地减少因为越级跳闸所引发的电力系统事故。

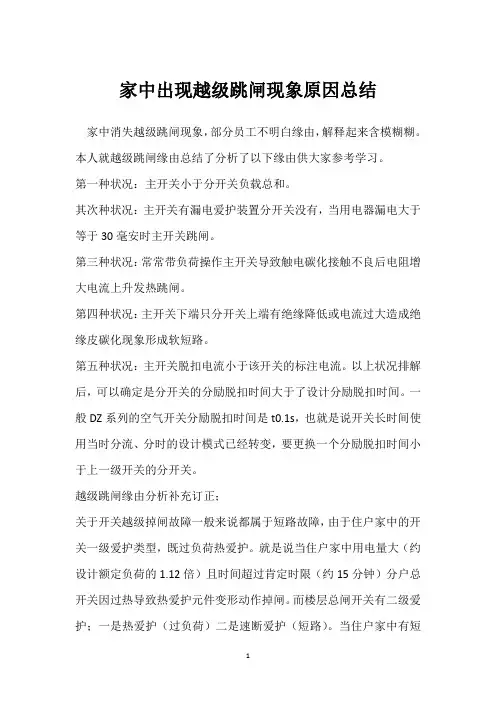

家中出现越级跳闸现象原因总结
家中消失越级跳闸现象，部分员工不明白缘由，解释起来含模糊糊。

本人就越级跳闸缘由总结了分析了以下缘由供大家参考学习。

第一种状况：主开关小于分开关负载总和。

其次种状况：主开关有漏电爱护装置分开关没有，当用电器漏电大于等于30毫安时主开关跳闸。

第三种状况：常常带负荷操作主开关导致触电碳化接触不良后电阻增大电流上升发热跳闸。

第四种状况：主开关下端只分开关上端有绝缘降低或电流过大造成绝缘皮碳化现象形成软短路。

第五种状况：主开关脱扣电流小于该开关的标注电流。

以上状况排解后，可以确定是分开关的分励脱扣时间大于了设计分励脱扣时间。

一般DZ系列的空气开关分励脱扣时间是t0.1s，也就是说开关长时间使用当时分流、分时的设计模式已经转变，要更换一个分励脱扣时间小于上一级开关的分开关。

越级跳闸缘由分析补充订正；
关于开关越级掉闸故障一般来说都属于短路故障，由于住户家中的开关一级爱护类型，既过负荷热爱护。

就是说当住户家中用电量大（约设计额定负荷的1.12倍）且时间超过肯定时限（约15分钟）分户总开关因过热导致热爱护元件变形动作掉闸。

而楼层总闸开关有二级爱护；一是热爱护（过负荷）二是速断爱护（短路）。

当住户家中有短
路状况时，分户开关不会掉闸，楼层总开关短路爱护即会动作掉闸。

由于短路电流远远大于过热电流，所以会造成越级掉闸。

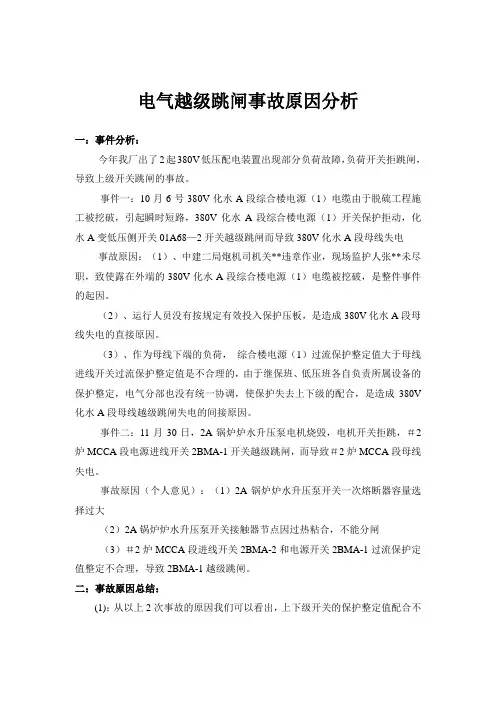

电气越级跳闸事故原因分析一：事件分析：今年我厂出了2起380V低压配电装置出现部分负荷故障，负荷开关拒跳闸，导致上级开关跳闸的事故。

事件一：10月6号380V化水A段综合楼电源（1）电缆由于脱硫工程施工被挖破，引起瞬时短路，380V化水A段综合楼电源（1）开关保护拒动，化水A变低压侧开关01A68—2开关越级跳闸而导致380V化水A段母线失电事故原因：（1）、中建二局炮机司机关**违章作业，现场监护人张**未尽职，致使露在外端的380V化水A段综合楼电源（1）电缆被挖破，是整件事件的起因。

（2）、运行人员没有按规定有效投入保护压板，是造成380V化水A段母线失电的直接原因。

（3）、作为母线下端的负荷，综合楼电源（1）过流保护整定值大于母线进线开关过流保护整定值是不合理的，由于继保班、低压班各自负责所属设备的保护整定，电气分部也没有统一协调，使保护失去上下级的配合，是造成380V 化水A段母线越级跳闸失电的间接原因。

事件二：11月30日，2A锅炉炉水升压泵电机烧毁，电机开关拒跳，＃2炉MCCA段电源进线开关2BMA-1开关越级跳闸，而导致＃2炉MCCA段母线失电。

事故原因（个人意见）：（1）2A锅炉炉水升压泵开关一次熔断器容量选择过大（2）2A锅炉炉水升压泵开关接触器节点因过热粘合，不能分闸（3）＃2炉MCCA段进线开关2BMA-2和电源开关2BMA-1过流保护定值整定不合理，导致2BMA-1越级跳闸。

二：事故原因总结：(1)：从以上2次事故的原因我们可以看出，上下级开关的保护整定值配合不合理，是导致开关越级跳闸的主要原因。

比如事件一中，380V 化水A 段综合楼电源过流保护整定值为15（刻度值）×2（并联）×600/5（CT 变比）=3600A ，时限0.5秒；零序电流保护整定值为130A ；化水A 变低压侧开关本体瞬时过流保护整定位置为1600A 。

下级负荷开关的过流保护整定值比上级母线开关的整定值还高，这是违反了继电保护整定原则的。

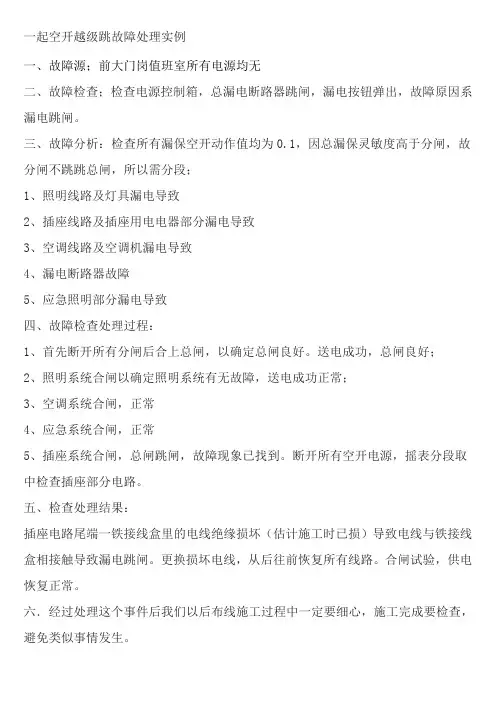

一起空开越级跳故障处理实例
一、故障源；前大门岗值班室所有电源均无
二、故障检查；检查电源控制箱，总漏电断路器跳闸，漏电按钮弹出，故障原因系漏电跳闸。

三、故障分析：检查所有漏保空开动作值均为0.1，因总漏保灵敏度高于分闸，故分闸不跳跳总闸，所以需分段；
1、照明线路及灯具漏电导致
2、插座线路及插座用电电器部分漏电导致
3、空调线路及空调机漏电导致
4、漏电断路器故障
5、应急照明部分漏电导致
四、故障检查处理过程：
1、首先断开所有分闸后合上总闸，以确定总闸良好。

送电成功，总闸良好；
2、照明系统合闸以确定照明系统有无故障，送电成功正常；
3、空调系统合闸，正常
4、应急系统合闸，正常
5、插座系统合闸，总闸跳闸，故障现象已找到。

断开所有空开电源，摇表分段取中检查插座部分电路。

五、检查处理结果：
插座电路尾端一铁接线盒里的电线绝缘损坏（估计施工时已损）导致电线与铁接线盒相接触导致漏电跳闸。

更换损坏电线，从后往前恢复所有线路。

合闸试验，供电恢复正常。

六．经过处理这个事件后我们以后布线施工过程中一定要细心，施工完成要检查，避免类似事情发生。

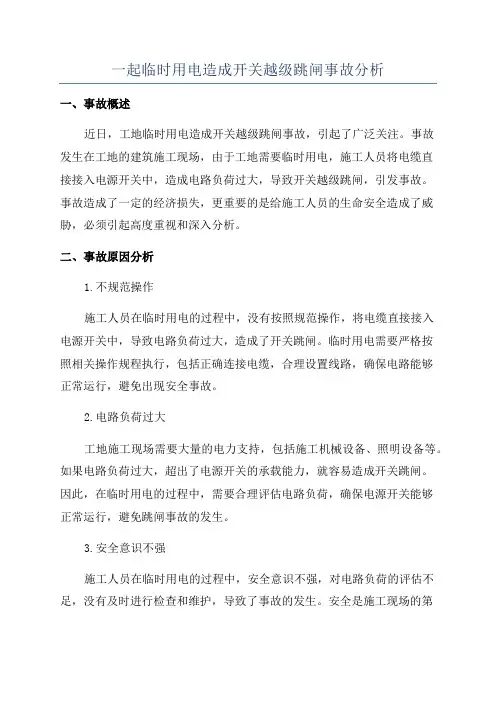

一起临时用电造成开关越级跳闸事故分析一、事故概述近日，工地临时用电造成开关越级跳闸事故，引起了广泛关注。

事故发生在工地的建筑施工现场，由于工地需要临时用电，施工人员将电缆直接接入电源开关中，造成电路负荷过大，导致开关越级跳闸，引发事故。

事故造成了一定的经济损失，更重要的是给施工人员的生命安全造成了威胁，必须引起高度重视和深入分析。

二、事故原因分析1.不规范操作施工人员在临时用电的过程中，没有按照规范操作，将电缆直接接入电源开关中，导致电路负荷过大，造成了开关跳闸。

临时用电需要严格按照相关操作规程执行，包括正确连接电缆，合理设置线路，确保电路能够正常运行，避免出现安全事故。

2.电路负荷过大工地施工现场需要大量的电力支持，包括施工机械设备、照明设备等。

如果电路负荷过大，超出了电源开关的承载能力，就容易造成开关跳闸。

因此，在临时用电的过程中，需要合理评估电路负荷，确保电源开关能够正常运行，避免跳闸事故的发生。

3.安全意识不强施工人员在临时用电的过程中，安全意识不强，对电路负荷的评估不足，没有及时进行检查和维护，导致了事故的发生。

安全是施工现场的第一要务，施工人员必须时刻保持高度的安全意识，确保施工作业过程中安全风险的最小化，不容忽视。

三、事故教训与对策1.强化安全管理加强对施工现场的安全管理工作，建立健全安全管理制度，明确安全责任人，定期开展安全培训，提高施工人员的安全意识。

对临时用电的操作规程进行教育和培训，确保施工人员全面掌握操作方法，避免出现不规范操作。

2.定期检查维护定期对临时用电设备进行检查和维护，保证设备的正常运行。

及时清理电缆等电力设施周围的杂物，避免发生短路等安全隐患。

对电路负荷进行合理评估，确保电源开关的承载能力不超载，避免跳闸事故的发生。

3.加强监督检查建立监督检查机制，定期对施工现场的临时用电设备进行检查和评估。

对于存在安全隐患的设备要及时整改，确保施工现场的安全生产。

加强对施工人员的培训和考核，督促他们遵守安全操作规程，杜绝违规操作。

10kV线路越级跳闸的原因分析及解决办法一、原因分析：1. 过电流：电力系统中的过电流是导致线路越级跳闸的主要原因之一。

过电流可能是由于设备故障、短路或电力负荷超过额定值等引起的。

2. 过电压：过电压是指电力系统中电压超过额定值的现象。

过电压可能是由于雷击、设备故障或电力系统调整引起的。

过电压会导致线路设备的损坏，从而导致越级跳闸的发生。

3. 电容器失效：电容器在电力系统中常用于补偿无功功率，但电容器的老化或故障会导致其失效，进而引发线路越级跳闸。

4. 供电过程中的突然开关：当线路供电过程中突然切换开关引起的电压或电流突变，可能导致线路越级跳闸。

5. 电气设备故障：线路上的电气设备故障，如断路器故障、熔断器熔断等，可能导致线路越级跳闸。

二、解决办法：1. 定期检查和维护电力设备：定期检查电力设备的运行状态，及时发现和处理潜在的故障，可以防止线路越级跳闸的发生。

定期维护设备，保持其良好的工作状态，也能够降低发生故障的可能性。

2. 加装过流保护装置：在电力系统中加装过流保护装置，可以及时监测和切断过电流，防止过电流引起的线路越级跳闸。

3. 定期检查和更换电容器：定期检查电容器的运行状态，如发现老化或故障，及时更换，避免电容器故障导致的线路越级跳闸。

4. 合理设计电力系统：在设计电力系统时，要合理选择设备和线路的额定容量，以确保系统能够承受额定负荷，避免过载导致的线路跳闸。

5. 优化开关操作：在线路供电过程中，要避免突然切换开关，特别是在重要设备运行期间。

合理安排开关操作，可避免因突然开关引起的电压或电流突变。

6. 加强培训和管理：加强电力系统操作人员的培训，提高其操作技能，同时建立健全的管理体系，规范操作流程，确保电力系统的稳定运行。

一起低压配电越级跳闸事例分析
低压配电越级跳闸是指电路中出现电流过载或短路等异常情况时，保护装置不及时动作，而电流在电路中“越级”跳闸。

这种情况可能会给电力设备和用户带来严重的安全隐患，因此需要对其进行分析和解决。

案例一：
某一小区的一幢楼内的住户反映，有时在使用电梯或开空调时，总闸跳闸现象频繁发生，影响了正常使用。

分析：
1. 首先排除用户负荷过大的可能性，查看用户的用电负载是否超过线路设计负荷。

2. 检查电缆接线头是否松动、烧焦，是否有线路接地和短路现象。

3. 检查电缆、断路器和继电器等设备是否老化，是否需要更换或维修。

解决：
1. 如果发现用户用电负载过大，需要对线路进行升级，增加额定负荷。

2. 如果发现电缆接线头松动或烧焦，应立即进行紧固或更换。

3. 如果发现线路接地或短路现象，需要对线路进行绝缘测试和维修处理。

4. 如果设备老化，需要及时更换或维修。

案例二：
某工厂的生产车间发生了一次低压配电越级跳闸事故，导致生产线停工。

低压配电越级跳闸事例分析需要对用户用电负荷、电缆接线头、线路接地和短路、保
护装置设置、设备老化等进行检查和解决。

只有在确保以上问题都得到正确解决的前提下，才能有效防止低压配电越级跳闸事故的发生，确保电力设备和用户的安全。

一起压板氧化造成越级跳闸事故分析及处理摘要：本文通过对某站一起10kV线路接地故障所引起10kV #1主变变低501开关跳闸事故分析，得出事故原因为由于跳闸出口压板氧化导致接触不良，开关拒分引起的越级跳闸，并详细分析这起事故的原因，提出了相应防范措施及注意事项，避免类似事故的发生。

作为运行人员，我们要吸取事故教训，触类旁通，对变电站所有运行的保护测控装置压板进行排查，检查压板是否出现氧化生锈现象，发现异常立即上报处理。

关键词：压板，接触不良，防范措施1 引言本文通过对某站一起10kV线路接地故障所引起10kV #1主变变低501开关跳闸事故进行详细的分析，并对疑似氧化压板电阻情况进行测量，随即更换压板，对保护装置进行数次故障模拟，验证压板接触不良。

查找出事故原因是由于跳闸出口压板氧化导致接触不良，同时给出了事故的检查分析过程，提出了相应防范措施及注意事项。

2 故障概况2.1 事件前运行方式110kV某变电站110kV单母线分段并列运行、10kV单母线分段分列运行。

正常运行方式下，#1主变变高1101开关、#2主变变高1102开关在合位。

10kV分段500开关处于热备用状态，10kV分段500开关备自投投入，#1主变变低501开关在合位，#2主变变低502开关在合位，分别带10kV I段、II段母线负荷，如图1所示。

图1 事件前运行方式2.2 事件经过2020年05月10日05时18分14秒，110kV某变电站10kV F10佰易线发生接地故障，零流故障二次电流8.121A（定值0.95A），10kV F10零流I段保护正确动作，但未跳开510开关；保护装置、站内监控后台均无510开关变位信息。

05时18分15秒#1站变兼接地变高零流1时限动作，故障电流1.35A（定值0.24A），闭锁备自投，持续2.891s后（定值2.5s），高零流2时限动作，故障电流1.32A，跳开#1主变变低501开关，10kV IM失压。

10kV线路越级跳闸的原因分析及解决办法10kV线路越级跳闸是指在正常工作情况下，线路电压突然升高到超过指定范围，导致保护设备误动作，线路跳闸的现象。

以下是对10kV线路越级跳闸的原因进行分析，并提出相应的解决办法。

一、原因分析1. 负荷突变：负荷突然增加或突然减小，使得线路电压突然升高或下降，导致保护设备误动作。

解决办法：合理规划负荷，避免负荷快速变化或过载。

2. 短路故障：线路出现短路故障时，电流突然增大，导致线路电压升高，保护设备误动作。

解决办法：提高线路的绝缘水平，加强巡视检修，及时排查并处理线路上的潜在短路隐患。

3. 设备异常：设备出现故障或损坏，导致电压异常升高。

解决办法：加强设备维护和巡检，及时发现并处理设备故障，确保设备正常运行。

4. 电源异常：电源电压波动或供电系统的突发故障，使得线路电压异常升高。

解决办法：增加电源的容量，提高供电系统的稳定性，安装电压稳定器等设备，确保电源供电正常。

5. 装置设置不当：保护设备、自动装置的参数设置不合理，容易造成保护装置误动作。

解决办法：合理设置保护装置的参数，确保装置能够准确判断线路状态，并对电压升高进行合理的动作。

二、解决办法1. 定期巡视检修：定期对线路进行巡视检修，及时发现并处理线路上的潜在故障，减少线路越级跳闸的风险。

2. 增加保护装置：在线路上增加继电保护装置，提高线路的安全可靠性，减少保护装置误动作的可能。

3. 调整负荷：合理规划负荷，避免负荷快速增加或过载，减少负荷对线路电压的影响。

4. 完善监测系统：建立完善的线路监测系统，通过实时监测线路的电压和电流等参数，及时发现线路异常，进行预警和处理。

5. 提高运维水平：加强设备的维护和巡检，定期进行设备的检修和保养，提高设备的运行可靠性，减少设备异常引起的越级跳闸。

10kV线路越级跳闸是一种常见的线路故障现象，原因包括负荷突变、短路故障、设备异常、电源异常和装置设置不当等。

解决办法包括定期巡视检修、增加保护装置、调整负荷、完善监测系统和提高运维水平等。

线路故障越级跳闸事故处理一、线路故障,造成越级跳闸的主要原因1.开关机构故障:操作机构故障(液压降为零、机构卡滞等)2.二次设备故障:直流消失、控制回路故障、保护装置拒动等二、线路故障,开关拒动,造成越级跳闸的后果及特点:1.220kV系统开关拒动越级跳闸后果:1)线路故障,保护动作,但开关机构故障时,220kV失灵保护动作, 第一时限跳母联,第二时限跳开故障线路所在同一母线上的所有开关(线路开关、主变高压侧开关、母联开关)。

2.220kV系统开关拒动越级跳闸特点:1)线路保护动作但开关在合位。

对220kV线路开关,220kV开关的失灵保护将动作。

第一时限跳母联,第二时限跳开故障线路所在同一母线上的所有开关。

3.220kV系统开关拒动越级跳闸处理思路:1)开关拒动的越级跳闸,保护动作但开关拒动的设备就是故障设备。

故障设备明显,隔离故障设备后即可以恢复其他线路送电。

但隔离故障设备的开关时,要求直接拉开开关两侧的刀闸,不允许再试手分开关,以保持原状方便检修。

这时,隔离故障点后,允许用母联开关充母线。

三、线路故障,保护拒动,造成越级跳闸的后果及特点:1.220kV系统保护拒动越级跳闸后果:1)保护拒动越级跳闸:保护装置故障时,主变后备保护动作,跳开母联开关、主变高压侧开关(或三侧开关),与故障线路连接在同一段母线上的其他线路开关不跳闸,由其线路对侧保护动作,切断故障电流,该段母线失压。

2.220kV系统保护拒动越级跳闸特点:1)线路保护无动作信号,因此无法立即判断出故障的线路。

由本母线上线路对侧的后备保护和本母线上变压器的后备保护动作来切除故障。

对220kV线路,将无法启动近后备保护(开关的失灵保护)来切除故障。

3.220kV系统开关拒动越级跳闸处理思路:1)保护拒动的越级跳闸,从本站的保护动作信号上无法立即判断出故障的设备,如故障点不在站内则可以通过检查录波波形发现有故障电流的开关,或者通过询问值班调度员线路对侧变电站的保护动作情况来判断;如故障点在站内需要检查大量的设备来发现故障点,检查需要仔细。

一起低压配电越级跳闸事例分析低压配电越级跳闸是指在低压配电系统中，有线路发生短路故障时，跳开比故障位置电流保护装置的更远处电流保护装置，导致更远处线路也发生跳闸现象。

下面将通过一个事例来进行分析。

某工业园区的低压配电系统采用三段式供电方式，其中一段供电到一栋大楼内的配电箱。

某天，由于电缆老化，导致该大楼内的一段电缆发生短路故障，电流保护装置在短时间内起到了保护作用，及时将故障电缆跳闸断电。

由于该大楼内的另一段电缆也存在老化情况，电流保护装置的动作瞬时超距，导致该段电缆也发生了短路，使得更远处的线路也跳闸。

对于这种越级跳闸事例，可以分析如下：1. 电缆老化问题：电缆老化是导致短路故障的主要原因之一。

在低压配电系统中，电缆长时间使用后，绝缘材料容易老化，导致绝缘强度下降，从而造成短路故障。

2. 电流保护装置设置问题：在低压配电系统中，为了保护线路安全，通常会设置电流保护装置。

如果电流保护装置的设置不合理，比如距离故障较远的地方设置了过大的电流保护值，就有可能导致故障跳闸时，更远处的线路也跟着跳闸。

3. 跳闸时间问题：电流保护装置的动作时间是越小越好的，但是如果动作时间设置过小，也会导致故障发生时，更远处的线路尚未得到保护就发生跳闸现象。

为了避免低压配电系统中的越级跳闸问题，可以采取以下措施：1. 定期检测电缆的老化情况，及时更换老化电缆，保证电缆的安全可靠。

2. 合理设置电流保护装置的动作时间和保护值，要根据实际情况进行调整，确保在短路故障发生时能够及时动作，但又不至于过于灵敏而造成误跳闸。

3. 在低压配电系统中添加过流保护器和接地保护器等辅助保护装置，提高配电系统的安全性和可靠性。

低压配电越级跳闸是一个需要引起注意的问题，通过分析事例并采取相应的措施可以避免这类问题的发生，保障低压配电系统的安全运行。

35kV输电线路越级跳闸事故分析及防范措施分析发布时间：2021-01-15T06:56:32.205Z 来源：《中国科技人才》2020年第23期作者：张珍[导读] 继电保护作为保证电网安全稳定运行的第一道防线，其正确动作关系到事故的发展，而越级跳闸不仅会扩大事故范围甚至会造成系统瓦解，影响用户的正常生产和生活用电。

造成越级跳闸的因素众多，本文以一起10kV线路故障导致35kV变电站进线越级跳闸事件为例，介绍了事故发生的经过，并通过现场故障查找和推理分析，找出越级跳闸产生的真正原因，为供电企业处理类似事件提供借鉴和指导。

内蒙古鄂尔多斯电业局伊金霍洛供电分局内蒙古鄂尔多斯 017000摘要：继电保护作为保证电网安全稳定运行的第一道防线，其正确动作关系到事故的发展，而越级跳闸不仅会扩大事故范围甚至会造成系统瓦解，影响用户的正常生产和生活用电。

造成越级跳闸的因素众多，本文以一起10kV线路故障导致35kV变电站进线越级跳闸事件为例，介绍了事故发生的经过，并通过现场故障查找和推理分析，找出越级跳闸产生的真正原因，为供电企业处理类似事件提供借鉴和指导。

关键词：35kV；输电线路；越级跳闸；事故分析；防范措施1分析35kV输电线路越级跳闸事故原因在电力系统运行期间，35kV输电线路故障十分常见，其中越级跳闸故障原因多样，危害较大，若不及时有效地解决该故障，势必会在一定程度上影响电力系统的安全运行。

因此，正确认识35kV输电线路越级跳闸的危害，认真分析其原因并积极寻求解决方法显得尤为重要。

1.1线路原因（1）采集回路原因。

对于电流采集回路，可能出现的故障类型有断线和短路两种。

断线包括单相、两相、三相、中性点断线，短路包括两相、三相短路。

其中，三相断线或者短路有可能导致继电保护装置采集不到电流，造成故障时断路器拒动；而其他故障类型也有可能会造成断路器误动或拒动。

考虑到在工程实际案例中，三相断线发生的概率不高，可不予考虑，因此当发生越级跳闸事故时，针对电流采集回路，可首先观察是否有明显的放电、冒烟、噪声等异常情况，然后重点考虑由于电流短接片未拆除引起的三相短路这一种故障类型，最后通过用万用表测量A、B、C相对N相的直流电阻来判断是否出现其他故障。

一起越级跳闸事件的原因分析及改进方案发表时间：2018-11-16T12:11:17.270Z 来源：《河南电力》2018年10期作者：陈楫焱王维[导读] 分析越级跳闸的原因是由于上下游开关保护配置不合理而导致的，并提出将上游零序保护由“定时限”改为“定时限+反时限”和在下游增加零序保护两种改进措施，为后续改进及同类系统保护配置避免类似问题发生提供借鉴。

陈楫焱王维（中广核研究院有限公司系统工程与改造中心广东深圳 518000）摘要：本文结合某核电站常规岛发生的一起低压潜水泵出现单相接地故障导致上游配电系统发生越级跳闸事件的案例，分析越级跳闸的原因是由于上下游开关保护配置不合理而导致的，并提出将上游零序保护由“定时限”改为“定时限+反时限”和在下游增加零序保护两种改进措施，为后续改进及同类系统保护配置避免类似问题发生提供借鉴。

关键词：核电站；配电系统；单相接地；越级跳闸前言2014年9月，某核电站常规岛低压潜水泵发生单相接地故障，其所在电源回路短路保护开关未及时动作，而该回路所在的低压配电盘的零序电流超过整定值，触发该1LKT001TB上游的中压馈线回路开关动作，导致整个低压配电盘断电。

该事件是典型的配电盘越级跳闸问题，由于单一回路故障而导致整个配电盘失电，影响核电站内其他设备的正常运行。

本文通过对该事件发生的原因进行详细的分析，并提出可行的解决方案，对避免类似事件的发生和后续配电系统的设计具有一定的借鉴作用。

1.系统配置分析1.1回路配置发生越级跳闸故障回路的用电设备为非含油废水冷却池泵（1SEK008PO），其额定功率为22kW，额定电流44A。

详细配置如图1所示。

图1 1SEK008PO电源保护配置非含油废水冷却池泵1SEK008PO由380V低压配电盘（1LKT001TB）低压馈线（1LKT0403）供电，配置有断路器（NZMN1-S63），接触器（3TF47），热继电器（3RB2046-1UB0），低压配电盘接自低压厂用变压器（1LKT001TR），上游电源接自6.6kV配电盘（1LGD001TB）中压馈线（1LGD502）。

10kV线路越级跳闸的原因分析及解决办法10kV线路越级跳闸是指在10kV线路中，某个电器设备或线路出现过电流或过电压情况，导致电路中断的现象。

下面就对其原因进行分析，并提出解决办法。

原因分析：1.设备故障：电器设备长时间使用后可能会出现内部故障，如绝缘材料老化、元件损坏等，使得设备工作不正常，从而导致越级跳闸。

解决办法：定期对电器设备进行维护保养，定期进行绝缘电阻测试，及时更换老化或损坏的元件。

2.短路故障：电缆或线路出现短路故障时，会导致电路电流过大，电压升高，进而引起越级跳闸。

解决办法：设备安装短路保护器，并保持短路保护器的有效性，及时修复线路和电缆的短路故障。

3.过载：电器设备负荷过大，超过额定电流，会导致线路过载，电流过大，引起越级跳闸。

解决办法：合理规划电器设备负荷，确保其在额定电流范围内运行；安装过载保护器，当设备负荷超过额定值时，及时切断电路。

4.电路故障：线路接线不良、接触不良或松脱等情况都会导致电路故障，引起跳闸。

解决办法：定期巡视线路，检查接线是否牢固可靠，对松脱、接触不良问题进行修复。

5.电压异常：电网电压波动或突然升高时，会超过设备的承受范围，导致设备失效，触发线路越级跳闸。

解决办法：安装电压监测装置，及时发现电压异常情况，并通过调节电压稳定装置来维持电网电压稳定。

6.其他原因：如雷击等自然灾害可能导致线路越级跳闸。

解决办法：安装防雷装置，减少雷击对线路设备的影响。

10kV线路越级跳闸的原因多种多样，需要通过定期的设备检测、维护保养以及安装相应的保护装置来避免其发生。

合理规划设备负荷、保持电路接线良好、有效监测电压波动也是预防线路越级跳闸的关键。

一起低压配电系统越级跳闸事故的解决方案随着现代化电器设备的使用越来越广泛，一起低压配电系统越级跳闸事故时有发生，给生产和生活带来了极大的危害。

本文将围绕一起低压配电系统越级跳闸事故的发生原因，分析解决方案，并且从预防和应急两个方面提出了具体的建议和措施。

一、事故发生原因1.供电电压不稳，电压波动过大，导致一些继电保护装置误动作，跳闸；2.过流保护设备调整不当，导致保护值过大，无法及时限制电流大小，从而引起保护装置跳闸；3.人为过载操作，导致电流超过设备容量，引起电气故障，致使保护装置跳闸。

二、解决方案1.定期检修维护低压配电系统，检查保护装置动作灵敏度大小以及保护值的正常性；2.加强人员培训和意识教育，严格要求工作操作规范，严禁过量操作和过载操作；3.优化低压电力系统的电路结构和电气装置的安装布局，合理控制每个继电保护装置的保护范围，加强保护装置的工作特性检验，尽量避免电压波动或电流突变。

三、预防措施1.加强对低压配电系统的维护保养，定期对设备、线路、接线、保护装置进行检查和清洁，确保设备正常运行；2.定期更换老化的电器元件和设备，避免因老旧设备短路、跳闸等安全事故的发生；3.加强对新设备的检验和调试，充分保证设备和电气装置的正常安装和调试。

四、应急措施1.在低压配电系统运行时，应设置手动旁路装置等应急措施，方便在出现故障或其他异常情况时进行关闭或旁路处理，保证工作正常进行；2.应及时启用后备电源，保证生产线、星期等设备及时切换到备用电源，避免因间断电的影响而导致工作中断；3.应建立低压配电系统自动监控装置，实时监测电压、电流等参数，及时报警，发现异常情况并进行处理处理，尽量减少安全事故的发生。

总的来说，一起低压配电系统越级跳闸事故对人员的生命和财产的安全都是一场重大的灾难。

采取合理的预防和应急措施是保障低压配电系统安全的第一步，只有不断加强安全管理和技术改进，才能防止低压配电系统越级跳闸事故的发生，从而保障人民生命财产安全。

10kV线路越级跳闸的原因分析及解决办法10kV线路越级跳闸是指当10kV线路受到外部干扰或内部故障时，保护装置误动作导致线路跳闸。

这种情况可能会对供电系统的正常运行造成影响，因此需要及时分析原因并采取相应的解决办法。

下面将对10kV线路越级跳闸的原因进行分析，并提出解决办法。

一、原因分析1. 外部干扰10kV线路运行在室外，容易受到外部因素的影响。

闪电击中导线、杆塔、设备等，可能引发线路的短路故障，导致保护装置误动作跳闸。

2. 内部故障线路设备老化、绝缘老化、设备接触不良等都可能引发线路的内部故障，导致保护装置误动作跳闸。

3. 保护装置设置不当保护装置的设定值和动作特性如果设置不当，可能会导致保护装置误动作跳闸。

4. 大负荷突变当10kV线路上发生大负荷突变时，可能会导致线路电流超过额定值，导致保护装置误动作跳闸。

5. 其他原因还有一些其他原因可能会导致10kV线路越级跳闸，例如人为操作失误、设备损坏等。

二、解决办法1. 加强设备维护定期对10kV线路的设备、绝缘子、导线等进行检查和维护，及时发现并处理老化、接触不良等故障，减少内部故障的发生。

2. 提高线路抗干扰能力通过增加防雷设备、改进设备结构、提高设备抗干扰能力等措施，减少外部干扰对线路运行的影响，降低保护装置误动作跳闸的可能性。

4. 加强对大负荷突变的监测和预警通过监测设备和系统，及时发现线路上的负荷变化，提前准备应对大负荷突变的措施，避免因负荷突变引发线路的跳闸。

5. 加强操作人员培训对10kV线路的操作人员进行培训，提高其对线路设备和运行状态的认知和处理能力，减少因人为操作失误引发线路的跳闸。

6. 加强监控和自动化管理通过引入先进的监控设备和自动化管理系统，实时监测10kV线路的运行状态和设备运行情况，及时发现问题并采取措施，提高线路运行的稳定性和可靠性。

10kV线路越级跳闸可能会对供电系统的正常运行造成影响，因此需要对其原因进行深入分析，并采取相应的解决办法。

一起低压配电越级跳闸事例分析一、事故经过2019年1月10日晚上，某企业车间突然停电，导致生产线全部停摆，造成了产能损失和经济损失。

经初步排查发现，停电原因是由于低压配电越级跳闸导致的。

为了深入分析事故原因，我们组织了相关的技术人员进行了调查和分析。

二、事故分析1.供电系统概况该企业低压配电系统供电方式为两级供电，分别由主配电室和分配电室供电。

主配电室由一台1250kVA变压器供电，负责整个厂区的供电；分配电室由多台400kVA变压器供电，分别负责不同的生产车间。

2.事故发生经过在事故发生当天，主配电室的1250kVA变压器由于检修维护，导致停电。

此时，分配电室的400kVA变压器自动跳闸，而厂区内又有一台100kVA的变压器提供部分负荷供电，结果低压配电出现了越级跳闸现象。

造成了整个车间的停电。

3.事故原因分析通过分析发现，低压配电越级跳闸的主要原因有以下几点：（1）电力系统设计缺陷：供电系统的设计中存在一定的缺陷，导致在主变检修时，分配电室的400kVA变压器无法顺利切换负荷，从而跳闸停电。

（2）供电设备运行不稳定：在1250kVA变压器检修期间，100kVA变压器无法稳定供电，造成了部分负荷供电不足，从而导致了低压配电越级跳闸。

（3）设备运行监控不到位：在主变检修时，分配电室的400kVA变压器跳闸未能及时发现和处理，导致了事故的发生。

（4）检修作业管理不严格：1250kVA变压器的检修作业管理不够严格，未有完善的备用电源和切换方案，导致了供电系统的不稳定，从而引发了低压配电越级跳闸。

三、事故教训及改进措施2.设备运行监控到位：加强对供电设备的实时监控，及时发现并处理设备运行异常，防止出现类似事故。

3.制定完备的检修作业管理规定：对变压器的检修作业进行规范化管理，确保检修期间有完备的备用电源和切换方案。

4.加强应急预案及培训：建立健全的应急管理机制，并对相关人员进行培训，提高应对突发事件的能力。
