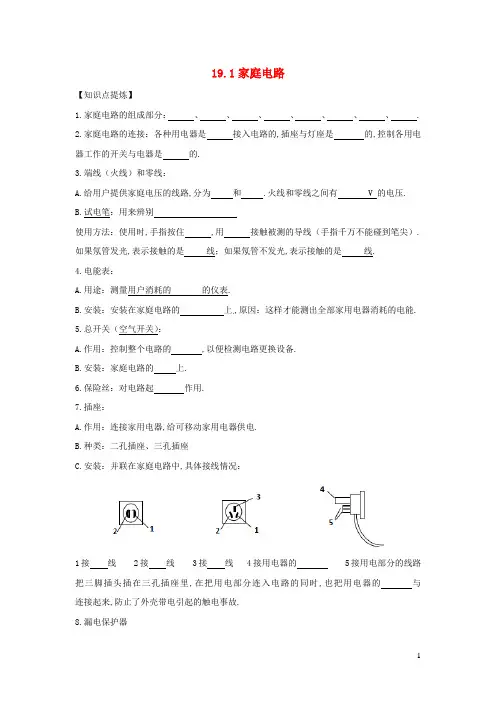

19.1家庭电路【知识点提炼】1.家庭电路的组成部分：、、、、、、、 .2.家庭电路的连接：各种用电器是接入电路的,插座与灯座是的,控制各用电器工作的开关与电器是的.3.端线（火线）和零线：A.给用户提供家庭电压的线路,分为和 .火线和零线之间有 V 的电压.B.试电笔：用来辨别使用方法：使用时,手指按住 ,用接触被测的导线（手指千万不能碰到笔尖）.如果氖管发光,表示接触的是线；如果氖管不发光,表示接触的是线.4.电能表：A.用途：测量用户消耗的的仪表.B.安装：安装在家庭电路的上,原因：这样才能测出全部家用电器消耗的电能.5.总开关（空气开关）：A.作用：控制整个电路的 ,以便检测电路更换设备.B.安装：家庭电路的上.6.保险丝：对电路起作用.7.插座：A.作用：连接家用电器,给可移动家用电器供电.B.种类：二孔插座、三孔插座C.安装：并联在家庭电路中,具体接线情况：1接线 2接线 3接线 4接用电器的 5接用电部分的线路把三脚插头插在三孔插座里,在把用电部分连入电路的同时,也把用电器的与连接起来,防止了外壳带电引起的触电事故.8.漏电保护器如果站在地面上的人不小心接触了火线,电流经过人体流入大地,这时,总开关上的“漏电保护器”就会迅速 ,对人身起作用.9.用电器（电灯）、开关：A.白炽灯是利用电流的进行工作的.B.灯泡的种类：螺丝口、卡口 .螺丝口灯泡的螺旋接灯头的螺旋套,进而接线；灯泡尾部的金属柱接灯头的弹簧片,再通过开关接线.原因：防止维修触电C.开关和用电器 ,控制用电器,如果开关短路用电器会一直工作开关不能控制,但不会烧干路上的保险丝.【真题演练】1.（2020泰安,5）某家庭电路如图所示,下列说法正确的是A．灯泡两端的电压是36VB．灯泡L1和L2串联C．开关S1的位置正确D．开关S2只控制灯泡L22.（2020自贡,9）一种试电笔的构造如图所示,下列说法正确的是( )A. 使用试电笔时手可以接触笔尖B. 使用试电笔时手不要接触笔卡C. 试电笔中的电阻可以用铁丝代替D. 当氖管发光时有微弱电流通过人体3.（2020沈阳,5）图中所示是生活中常用的一个插线板,下列分析正确的是（）A.开关、指示灯和插孔它们之间都是并联的B.插线板的电源线使用三脚插头是为了用电安全C.插线板的塑料外壳是绝缘体,因没有电荷而不容易导电D.我们看到指示灯发出的红光是红外线4.（2020武汉,18）如图所示是现在一般标准住宅户内配电系统方框图.下列说法正确的是A.电能表用来计量家中所有用电器的总功率B.空调正常工作时,吊灯一定发光C.如果插座被短路,“漏电保护器”就会切断电流D.空气开关“跳闸”,可能是电路发生短路引起的5.（2020济南,4）测量物理量的大小要用到测量工具和仪表.使用下图所示的仪表可以A.辨别零线和火线B.检验物体是否带电C.测量消耗的电能D.测量消耗的电功率6.（2020 阜新,9）如图所示,关于家庭电路和安全用电,下列说法正确的是( )A. 电冰箱接入三孔插座后,灯和电冰箱是串联的B. 电冰箱接入三孔插座后,能使电冰箱的金属外壳接地C. 闭合开关后,用试电笔接触A点时,氖管不发光D. 若空气开关“跳闸”,一定是电路的总功率过大7.（2020柳州,10）在家里安装螺口灯泡的灯头时,灯头内的螺旋套应连按电源线的（）A. 地线B. 火线C. 零线D. 火线和零线8.（2020随州,8）某家庭电路如图所示,以下说法中不正确的是（）A.若保险丝熔断,则可能是短路引起B.三孔插座的连接方式符合安全用电的原则C.若仅b、c间断路,开关S闭合,灯泡L不会发光D.若在a、b间接入一个灯泡L1,则它与灯泡L是并联关系9.（2020绵阳,5）电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头,如图所示.细心的小敏同学发现标“E”的插脚要稍长些,其作用是A. 插插头时外壳先接地线,拔插头时外壳先离地线B. 插插头时外壳先接地线,拔插头时外壳后离地线C. 插插头时外壳后接地线,拔插头时外壳先离地线D. 插插头时外壳后接地线,拔插头时外壳后离地线10.(2020黄石,8)小椿同学设计了一种照明电路,其设计要求是：用两个开关控制一盏灯,两个开关同时闭合灯才能发光,只闭合其中任意一个开关,灯都不能发光．下面四幅电路图中,既符合上述要求,又符合安全用电要求的是A. B. C. D.11.（2020镇江,9）如图所示,闭合开关S,发现灯L不亮.用测电笔接触M点时氖管发光,而接触N、Q点时氖管均不发光,若仅有一处发生断路,则该处可能是A.熔丝处B.P､M间某处C.M､N间某处D.N､Q间某处12.（2020宜昌,18）使用试电笔时,手应该触碰_____（选填“笔尖”或“笔尾”）金属体,当试电笔的氖管发出红光时,说明试电笔接触的是_____线｡13.（2020河北,23）在家庭电路中,为了防止触电,必须把用电器的开关装在线上,电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座,为了安全,三脚插头的接地脚应与用电器的相连.14.(2020安徽,10)如图所示的家庭电路,当闭合开关时,发现电灯不亮.若原因是图中打“x”的位置发生了断路.则在开关闭台的情况下,用测电笔测试电路中A点时,测电笔氖管________(选填“会“或“不会”)发光.15.（2020岳阳,18）请用笔画线代替导线,按安全用电要求将开关、灯泡接入家庭电路中（开关控制灯泡）.16.（2020贵港,21）请将图中各元件正确接入电路,其中开关只控制电灯.2020-2021学年度人教版初中物理随堂达标真题训练——19.1家庭电路参考答案【知识点提炼】1.家庭电路的组成部分：、、、、、、、 . 【答案】进户线；电能表；总开关；保险装置；用电器；插座；灯座；开关2.家庭电路的连接：各种用电器是接入电路的,插座与灯座是的,控制各用电器工作的开关与电器是的.【答案】并联；并联；串联3.端线（火线）和零线：A.给用户提供家庭电压的线路,分为和 .火线和零线之间有 V 的电压.B.试电笔：用来辨别使用方法：使用时,手指按住 ,用接触被测的导线（手指千万不能碰到笔尖）.如果氖管发光,表示接触的是线；如果氖管不发光,表示接触的是线.【答案】火线；零线；220；火线和零线；笔卡；笔尖；火；零4.电能表：A.用途：测量用户消耗的的仪表.B.安装：安装在家庭电路的上,原因：这样才能测出全部家用电器消耗的电能. 【答案】电能（电功）；干路；5.总开关（空气开关）：A.作用：控制整个电路的 ,以便检测电路更换设备.B.安装：家庭电路的上.【答案】通断；干路6.保险丝：对电路起作用.【答案】保护7.插座：A.作用：连接家用电器,给可移动家用电器供电.B.种类：二孔插座、三孔插座C.安装：并联在家庭电路中,具体接线情况：1接线 2接线 3接线 4接用电器的 5接用电部分的线路把三脚插头插在三孔插座里,在把用电部分连入电路的同时,也把用电器的与连接起来,防止了外壳带电引起的触电事故.【答案】火；零；地；金属外壳；金属外壳；大地8.漏电保护器如果站在地面上的人不小心接触了火线,电流经过人体流入大地,这时,总开关上的“漏电保护器”就会迅速 ,对人身起作用.【答案】切断电流；保护9.用电器（电灯）、开关：A.白炽灯是利用电流的进行工作的.B.灯泡的种类：螺丝口、卡口 .螺丝口灯泡的螺旋接灯头的螺旋套,进而接线；灯泡尾部的金属柱接灯头的弹簧片,再通过开关接线.原因：防止维修触电C.开关和用电器 ,控制用电器,如果开关短路用电器会一直工作开关不能控制,但不会烧干路上的保险丝.【答案】热效应；零；火；串联【真题演练】1.（2020泰安,5）某家庭电路如图所示,下列说法正确的是A．灯泡两端的电压是36VB．灯泡L1和L2串联C．开关S1的位置正确D．开关S2只控制灯泡L2【答案】D2.（2020自贡,9）一种试电笔的构造如图所示,下列说法正确的是( )A. 使用试电笔时手可以接触笔尖B. 使用试电笔时手不要接触笔卡C. 试电笔中的电阻可以用铁丝代替D. 当氖管发光时有微弱电流通过人体【答案】D3.（2020沈阳,5）图中所示是生活中常用的一个插线板,下列分析正确的是（）A.开关、指示灯和插孔它们之间都是并联的B.插线板的电源线使用三脚插头是为了用电安全C.插线板的塑料外壳是绝缘体,因没有电荷而不容易导电D.我们看到指示灯发出的红光是红外线【答案】B4.（2020武汉,18）如图所示是现在一般标准住宅户内配电系统方框图.下列说法正确的是A.电能表用来计量家中所有用电器的总功率B.空调正常工作时,吊灯一定发光C.如果插座被短路,“漏电保护器”就会切断电流D.空气开关“跳闸”,可能是电路发生短路引起的【答案】C5.（2020济南,4）测量物理量的大小要用到测量工具和仪表.使用下图所示的仪表可以A.辨别零线和火线B.检验物体是否带电C.测量消耗的电能D.测量消耗的电功率【答案】C6.（2020 阜新,9）如图所示,关于家庭电路和安全用电,下列说法正确的是( )A. 电冰箱接入三孔插座后,灯和电冰箱是串联的B. 电冰箱接入三孔插座后,能使电冰箱的金属外壳接地C. 闭合开关后,用试电笔接触A点时,氖管不发光D. 若空气开关“跳闸”,一定是电路的总功率过大【答案】B7.（2020柳州,10）在家里安装螺口灯泡的灯头时,灯头内的螺旋套应连按电源线的（）A. 地线B. 火线C. 零线D. 火线和零线【答案】C8.（2020随州,8）某家庭电路如图所示,以下说法中不正确的是（ ）A.若保险丝熔断,则可能是短路引起的B.三孔插座的连接方式符合安全用电的原则C.若仅b 、c 间断路,开关S 闭合,灯泡L 不会发光D.若在a 、b 间接入一个灯泡L 1,则它与灯泡L 是并联关系【答案】C9.（2020绵阳,5）电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头,如图所示.细心的小敏同学发现标“E ”的插脚要稍长些,其作用是A. 插插头时外壳先接地线,拔插头时外壳先离地线B. 插插头时外壳先接地线,拔插头时外壳后离地线C. 插插头时外壳后接地线,拔插头时外壳先离地线D. 插插头时外壳后接地线,拔插头时外壳后离地线【答案】B 10.(2020黄石,8)小椿同学设计了一种照明电路,其设计要求是：用两个开关控制一盏灯,两个开关同时闭合灯才能发光,只闭合其中任意一个开关,灯都不能发光．下面四幅电路图中,既符合上述要求,又符合安全用电要求的是 A. B. C. D.【答案】B 11.（2020镇江,9）如图所示,闭合开关S,发现灯L 不亮.用测电笔接触M 点时氖管发光,而接触N、Q点时氖管均不发光,若仅有一处发生断路,则该处可能是A.熔丝处B.P､M间某处C.M､N间某处D.N､Q间某处【答案】C12.（2020宜昌,18）使用试电笔时,手应该触碰_____（选填“笔尖”或“笔尾”）金属体,当试电笔的氖管发出红光时,说明试电笔接触的是_____线｡【答案】 (1)笔尾 (2)火13.（2020河北,23）在家庭电路中,为了防止触电,必须把用电器的开关装在线上,电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座,为了安全,三脚插头的接地脚应与用电器的相连.【答案】火；金属外壳.14.(2020安徽,10)如图所示的家庭电路,当闭合开关时,发现电灯不亮.若原因是图中打“x”的位置发生了断路.则在开关闭台的情况下,用测电笔测试电路中A点时,测电笔氖管________(选填“会“或“不会”)发光.【答案】会15.（2020岳阳,18）请用笔画线代替导线,按安全用电要求将开关、灯泡接入家庭电路中（开关控制灯泡）.【答案】16.（2020贵港,21）请将图中各元件正确接入电路,其中开关只控制电灯.【答案】。

19.1 家庭电路一．选择题（共23小题）1．在家庭电路中，从进户线起连接顺序正确的是（）A．闸刀开关、电能表、保险盒、插座B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座D．电能表、保险盒、闸刀开关、插座2．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。

当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，下列说法错误的是（）A．只闭合S、S1时，L0不亮，说明该支路断路B．只闭合S、S2时，L0正常发光，说明该支路短路C．只闭合S，S3时，L0发光呈暗红色，说明该支路正常D．只闭合S、S1时，若L0正常发光，用试电笔检测A点氖管发光3．在如图示家庭电路中，闭合开关S，发现灯泡不发光。

此时用测电笔判断故障，测电笔检测a点、b点和c点时均发光，检测d点时不发光，由此可以判断（）A．a、b间有导线断路B．灯泡L断路C．灯泡L短路D．c、d间导线断路4．如图是小科家的部分电路和电热水壶内部电路，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，则下列说法正确的是（）A．插座和电热水壶串联B．故障一定是ab断路了C．电热水壶导线②与接地线相连D．故障可能是电热水壶内电阻丝断了5．如图所示为某家庭的部分电路，电灯和电热器都在正常工作。

当三孔插座上刚插上洗衣机的插头时，所有用电器都停止工作。

经检查，发现有一根保险丝熔断了，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。

下列分析合理的是（）A．一定是火线上的保险丝熔断了B．只断开S1，再用测电笔检测灯泡的两个接线柱，氖管都不发光C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都发光D．断开S1和S2，再用测电笔检测三孔插座的左右两孔，氖管都发光6．小红的妈妈从市场上买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立即全部熄灭，原因可能是（）A．台灯的功率太大B．灯泡的灯丝断了C．插座短路D．台灯的插头内短路7．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。

3/8
16．把带有开关的电灯,三孔插座正确地连入如图的家庭电路中．
四、实验题 17．工师傅常用一只标有“220V 40W”的灯泡 L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况电， 如图所示．当闸刀开关 S 闭合后，再分别依次闭合开关 S1、S2、S3（每次只能闭合其中之一）时，可能出现三种情况， 完成下列三种情况的判断（选填“短路”、“断路”或“正常”）：
1．A 2．D 3．B 4．B 5．A 6．D 7．D 8．BD 9．断路 零线断路 10． 10.5 能 电路中的总电流大于 10 A 11． 升高 220 大地 12． 小 24 13． 台灯插头 灯头 14．甲乙 15．
16． 17．短路 断路 正常
18． R = U I
电阻 Rx 处断路
7/8
三、作图题 15．小刚的爸爸在自家盖的房间里安装了一盏“220V 100W”的顶灯和一盏“220V 5W”的壁灯．他打算把这两盏灯并联，用 一个普通的拉线开关来控制．但接完后，合上闸刀开关，发现壁灯亮顶灯不亮．他拉了一下开关 S，结果不亮的灯亮了， 而原来亮的灯却不亮了，再拉一下开关 S，又恢复了原状．试画出他错接的电路图．
ቤተ መጻሕፍቲ ባይዱ4/8
(3)请你为实验需要测量和计算的物理量，设计一个实验数据记录表格____________． (4)闭合开关后，发现电压表的示数约为电源电压，调节滑动变阻器滑片，电压表示数无明显变化，电流表示数为零，造 成该故障的可能原因是_______________． (5)排除故障，通过实验测出了两组数据后，电压表突然坏了．请你利用现有器材，帮助他设计电路，再测一次该定值电 阻的阻值，并在图乙位置画出你设计的电路图_________．(开放性试题，答案合理即可) 19．（1）根据上图甲所示的电路图，把下图用笔代替导线把电源接入电路。______

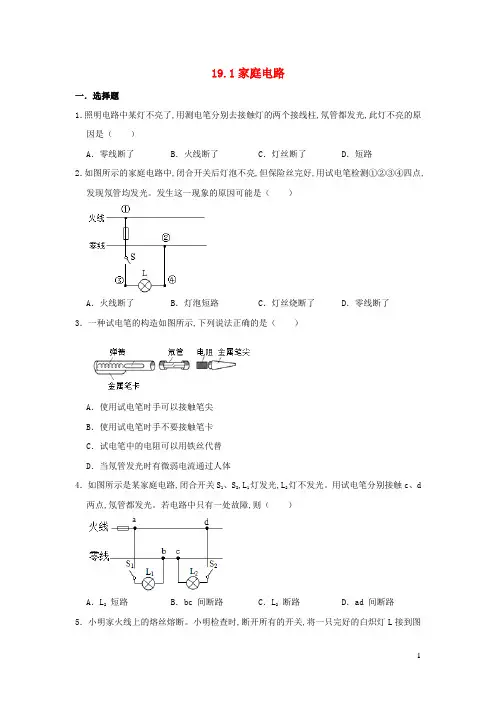

19.1家庭电路一．选择题1．照明电路中某灯不亮了,用测电笔分别去接触灯的两个接线柱,氖管都发光,此灯不亮的原因是（）A．零线断了B．火线断了C．灯丝断了D．短路2．如图所示的家庭电路中,闭合开关后灯泡不亮,但保险丝完好,用试电笔检测①②③④四点,发现氖管均发光。

发生这一现象的原因可能是（）A．火线断了B．灯泡短路C．灯丝烧断了D．零线断了3．一种试电笔的构造如图所示,下列说法正确的是（）A．使用试电笔时手可以接触笔尖B．使用试电笔时手不要接触笔卡C．试电笔中的电阻可以用铁丝代替D．当氖管发光时有微弱电流通过人体4．如图所示是某家庭电路,闭合开关S1、S2,L1灯发光,L2灯不发光。

用试电笔分别接触c、d 两点,氖管都发光。

若电路中只有一处故障,则（）A．L2短路B．bc 间断路C．L2断路D．ad 间断路5．小明家火线上的熔丝熔断。

小明检查时,断开所有的开关,将一只完好的白炽灯L接到图示位置。

下列说法正确的是（）A．只闭合S、S1,若灯L正常发光,说明L1支路无故障B．只闭合S、S2,若灯L正常发光,说明L2支路短路C．只闭合S、S1,若灯L发光较暗,说明L1支路断路D．只闭合S、S2,若灯L不发光,说明L2支路短路6．如图所示的家庭电路,插座不能正常工作,经检测发现b、d间断路,闭合开关S,下列说法正确的是（）A．灯不会发光B．正确使用试电笔接触图中a点,试电笔会发光C．若此时站在地上的人接触c点,漏电保护器会切断电路D．若将开关和灯互换位置,仍然符合安全用电原则7．如图所示家庭电路中的某一部分,电工师傅按下面的顺序进行检测：①闭合S1,灯L1亮；②断开S1,闭合S2,灯L2不亮；③再用测电笔测a、b、c、d四个接线点,发现只有在c点氖管不发光。

若电路中只有一处故障,则是（）A．灯L2短路B．灯L2所在支路开路C．c、d两点间开路D．c点左侧的零线开路8．电工师傅常用额定电压为220V的灯泡L o（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。
