永大日立电梯调试说明 The manuscript was revised on the evening of 2021e’NT调试试运转及调整要领目录一、e’NT与NT差异对照表二、e’NT系统构成图三、e’NT的概要四、各PC板安装及工事配线确认五、各接地线连接取付实况六、RE及MOTOR配线CHECK七、作业上的注意事项八、电梯低速运转前的作业事项九、绝缘测定、PC板电压设定及调整十、低速试运转十一、高速运转前准备十二、高速运转准备十三、LINKLESS门机十四、阶高测定十五、高速确认十六、平衡电流测试十七、起动补偿调整十八、着床平层调整十九、电梯微速时间调整二十、MICRO运转水平调整二十一、乘场及车厢LED楼层显示器之点检二十二、各楼层开关门时间调整二十三、HALL LAN系统二十四、ANN操作二十五、特殊功能检查及设定二十六、车厢内照明及风扇的自动休止设定二十七、定位按钮功能二十八、PCB作业注意事项二十九、电梯命名规则.......................................1～4 (5).......................................6～8 .......................................9～18 .......................................19～21 .......................................22～23 (23).......................................24～25 .......................................25～26 (27) (28) (29).......................................30～34.......................................35～36 (36).......................................36～38.......................................38～40 (41) (42) (43) (43) (44).......................................45～51.......................................52～70.......................................70～74.......................................74～75 .......................................75～76.......................................77～79 (80)三十、最终故障发生时间三十一、TCD码目录解说三十二、具体TCD码三十三、PCB连接器与端子说明 (81)…………………………………82～84…………………………………另附…………………………………85～101e’NT调试作业资料e’NT调试作业资料附图一、技术文件上海永大电梯设备有限公司版次第版编号IS-2208 页次21附图二、。

永大日立电梯故障代码完整版Last revision date: 13 December 2020.永大日立电梯故障代码（完整版）1050BON故障1110TON故障1215BON故障13SDC运转异常14从MICON死机15SDA死机16主从并列通信异常17SDA、SDC串列通信异常1850BC故障或ESTOP切入1999G故障20双重入力BUFFER异常21过电流检出（IPMFAULT）22过电压检出23SDC保守开关异常24从MICONDRAMERROR25从MICONEEPROMERROR26DSPCHEECKSUMERROR27多发故障检出28P15V电压异常29主MICONDRAMERROR30主MICONEEPROMERROR31DSPDRAMERROR32抑制回路异常检出33BDCC电压异常34不足电压检出3540D40GON故障36SDC操作模式错误37逆运转检出38DSP当机检出39100RON/OFF故障40ROTARYENCODER故障41低速OVERSPEED4250BOFF故障43SPD回路故障44SDCLAN的48V电源异常OPBLAN-I24B或I48A故障SDCLAN与OPBLAN通讯异常45BKSW动作CHECK46OPENLOCK连续三次47负荷检出回路异常484950高速OVERSPEED51速度偏差检知5210TOFF故障5315BOFF故障54RE故障（U，V，W相角度异常）55HCTOFFSET偏差过大5657MG。

B两段式电源回路异常58DLAN当机59楼高大于9米，无诱导板检出60阶高TABLESUMERROR6162同期位置异常63SDSON故障64SDS速度异常检出65运行中40D异常OFF66运行中40G异常OFF67平层关门时40D或40G未ON68SDA当机八次检出69SDARAMERROR70共享RAMERROR71主MICON当机检出72主MICON当机八次检出73FMLPOSIOPEN故障74救出运转多发75POWERMODULE过热76微速运转时间异常77门机马达过热78门机异常7980 81光电POSIOPEN故障82光电POSI短路故障8384OLSON故障85CLSON故障86开门动作不正常检知87关门动作不正常检知88停电检知899091DZPOSI开路故障92DZPOSI短路故障939495最终故障目的阶96最终故障电梯位置97电梯故障最终速度98救出运转总回数99最终之主TCD。

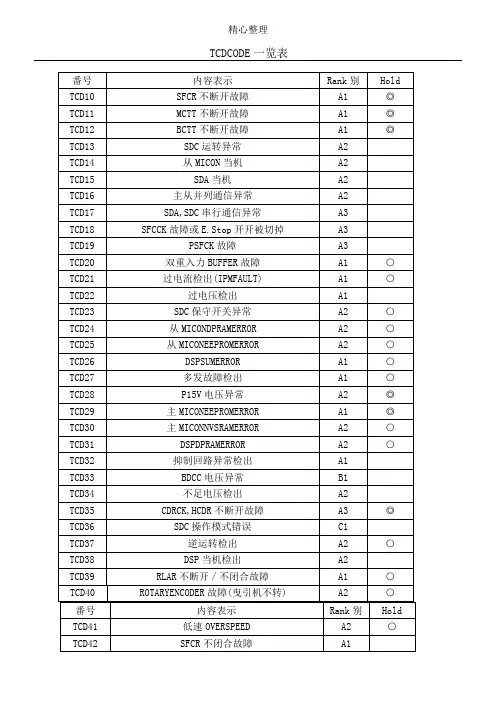

精心整理TCDCODE一览表
FFB切OFF-ON后，操作MODE2清除TCD
调查项目：
1.检查uvw之LED灯号是否正常。

有无损坏〈下图〉，若损坏请更换ENCODER
3.检查U79(AM26LS32AC)有无损坏〈下图〉
内容
马达电流检出回路异常
1
输出电压，是否其电压正常(标准为零点回授之允许补偿极限值(RANGE_I_OFFSET_AMEND)MUA
二、检出条件2的故障（电梯启动，10T吸合瞬间检出）的调查项目：
1、确认HCT电流回授错误侦测极限值615A~615B设定是否设定为0080H。

此值是设定检出的阀值。

当电流回授小于此值，就检出故障。

如将此值调小，则故障不易检出；设为零，则不
检出此故障。

2、检查MPU上的供电电压是否正常：
HCT端子之pin5与pin1，是否其电压正常(标准为+15V)；
HCT端子之pin4与pin1，是否其电压正常(标准为-15V)；
3、10T动作确认：
1）市电电压确认：量测市电380V是否太低，当市电电压过低时，10T吸合的所需时间增加。

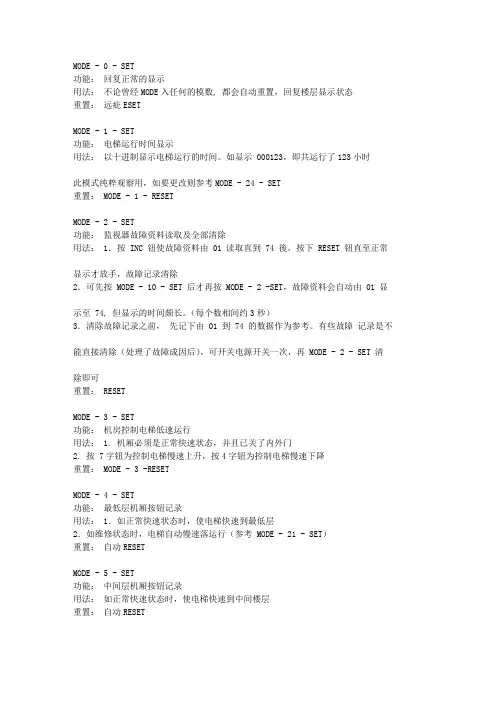

功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：远疪ESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。

如显示 000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法： 1．按 INC 钮使故障资料由 01 读取直到 74 後，按下 RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 74 的数据作为参考。

有些故障记录是不能直接清除（处理了故障成因后），可开关电源开关一次，再 MODE - 2 - SET 清除即可重置： RESETMODE - 3 - SET功能：机房控制电梯低速运行用法： 1. 机厢必须是正常快速状态，并且已关了内外门2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置： MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考 MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESET功能：最高层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考 MODE - 21 - SET）重置：自动 RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时间颇长。

一、’与差异对照表二、’系统构成图三、’的概要四、各板安装及工事配线确认五、各接地线连接取付实况六、及配线七、作业上的注意事项八、电梯低速运转前的作业事项九、绝缘测定、板电压设定及调整十、低速试运转十一、高速运转前准备十二、高速运转准备十三、门机十四、阶高测定十五、高速确认十六、平衡电流测试十七、起动补偿调整十八、着床平层调整十九、电梯微速进度调整二十、运转水平调整二十一、乘场及车厢楼层显示器之点检二十二、各楼层开关门进度调整二十三、系统二十四、制作二十五、特殊功能检查及设定二十六、车厢内照明及风扇的自动休止设定二十七、定位按钮功能二十八、作业注意事项二十九、电梯命名规则三十、最终故障发生进度三十一、码目录解说三十二、具体码三十三、连接器与端子说明…………………………………～……………………………………………………………………～…………………………………～…………………………………～…………………………………～……………………………………………………………………～…………………………………～…………………………………………………………………………………………………………………………………………～…………………………………～……………………………………………………………………～…………………………………～………………………………………………………………………………………………………………………………………………………………………………………………………………～…………………………………～…………………………………～…………………………………～…………………………………～…………………………………～………………………………………………………………………………………………………～…………………………………另附…………………………………～由可观看主位址$，代表本电梯为远隔监视系统所认定的远隔机编码器型式及马达型式设定用: 编码器型式设定: 编码器型式设定技术文件上海永大电梯设备有限公司版次第版编号’调试作业资料页次。

永大日立电梯调试资料默认分类 2009-07-03 22:09 阅读220 评论0字号：大中小第一章、调试作业顺序调试作业步骤检修运行前的调试连接线的检查绝缘测试基准电压调整慢车调试阶高测试平衡电流测试启动舒适感调整平层精度调整完工收场转换为ON，再等到50B灯亮之后，将DIP SW1转换OFF。

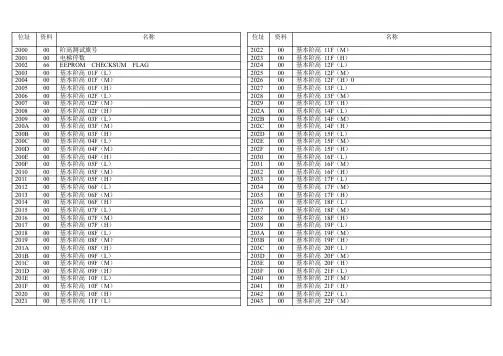

5、阶高测定完后，按MODE RESET复位。

6、最后做一次故障清除。

四、启动舒适感的调整1、60m/mín 15人乘以下使用WD20%的启动补偿调整方法a：先将轿厢下设有20%和110%的微动开关调整精确。

b：载重20%以下，再拨DIP SW1 ON。

用资料检索器输入MODE 33 SET调整启动时的飞出、反转状态。

飞出61B0、61B1调大向上运转补偿调整反转61B0、61B1调小飞出61B2、61B3调小向下运转补偿调整反转61B2、61B3调大例：20%以下下行启动反转补偿调整MODE 33 SET61B2 SETDIP SW切ON**SET（**为修改之值）61B3 SET**SET（**为修改之值）DIP SW1切OFFMODE RESET注：后面的调整跟范例一样，只是地址码有变化c：20%以上上、下行启动补偿调整：载重20%以上，再将DIP SW1拨ON。

用资料检索器输入M ODE 33 SET调整启动时的飞出、反转状态。

飞出61B4、61B5调大向上运转补偿调整反转61B4、61B5调小飞出61B4、61B5调小向下运转补偿调整反转61B4、61B5调大2、差动变压器的启动补偿调整a：轿厢内无负载的状态下，差动变压器的铁心上部与轿厢底板密合接触。

铁心的红线与本体底部平齐。

b：差动变压器输入出的正常电压输入：Y2-13、14间约AC6V输入：Y2-15、16间约AC6V输出：Y2-11、12间约AC24V3、0%上、下行启动补偿调整轿厢内无负载，连续呼梯运转启动，将DIP SW1拨ON，输入MODE 33 SET调整启动时的飞出、反转状态。

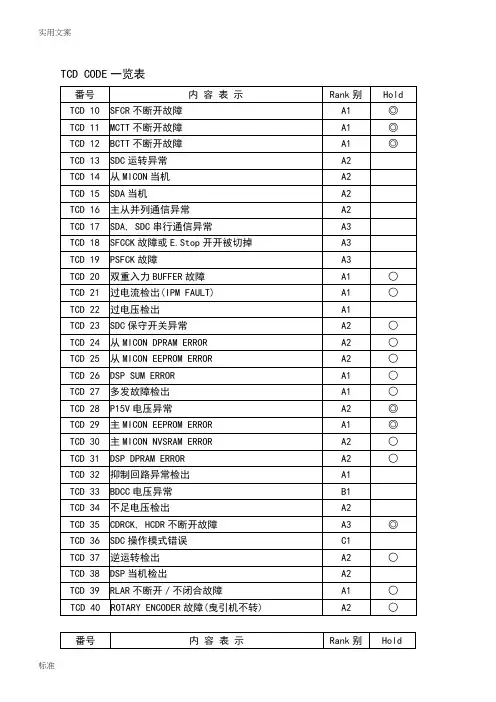

TCD CODE一览表◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。

○：故障排除，操作MODE 2清除TCD或主电源开关切OFF-ON后，方能恢复运转。

调查项目：1.入力Buffer有无ON故障Check：主MXMCCT ($CA02)、从SXMCCT ($CD22)其Data是否随着MCTT主接触器之ON-OFF同步动作。

※MXMCCT ($CA02)、SXMCCT ($CD22)皆操作MODE 22 观察。

主接触器的电压Check：(1) MCTT主接触器用电源；RECT FUSE与GD之间电压→DC 48V。

(2) MYMCCT ON时，MCTT主接触器COIL()端与COIL()端之间电压→DC 48V。

(3)停止中，且开门状态下，MCTT主接触器COIL()端与GD48之间电压→DC 48V。

主接触器状态Check：MCTT主接触器卡住，接点曲折、熔着，配线短路等确认。

PCB与FIOGB PCB之间排线；MUD及FOD Connect有无接触不良Check。

PCB更换第1项或第2项有状况，而第4项良好时，表示FIOGB出力Buffer不良，更换FIOGB PCB。

PCB更换更换FIOGB PCB后，仍有异常发生，表示MPUGB PCB不良，更换MPUGB PCB。

调查项目：1.入力Buffer有无ON故障Check：主MXBCTT ($CA00)、从SXBCTT($CD20)其Data是否随着BCTT接触器之ON-OFF同步动作。

※MXBCTT ($CA00)、SXBCTT ($CD20)皆操作MODE 22 观察。

接触器的电压Check：(1)BCTT接触器用电源；RECT FUSE与GD之间电压→DC 48V。

(2)SYBCTT ON时，BCTT接触器COIL()端与COIL()端之间电压→DC 48V。

(3)停止中，且开门状态下，BCTT接触器COIL()端与GD48之间电压→DC 48V。

上海永大日立电梯案件的使用方法MODE-0-SET功能：回复正常的显示用法：不论曾经MOD弘任何的模数，都会自动重置，回复楼层显示状态重置：远疵ESETMODE-1-SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。

如显示000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置：MODE - 1 - RESETMODE-2-SET功能：监视器故障资料读取及全部清除用法：1 .按INC钮使故障资料由01读取直到74彳灸，按下RESET钮直至正常显示才放手，故障记录清除2. 可先按MODE - 10 - SET 后才再按MODE - 2 -SET，故障资料会自动由01显示至74,但显示的时间颇长。

（每个数相间约3秒）3. 清除故障记录之前，先记下由01到74的数据作为参考。

有些故障记录是不能直接清除（处理了故障成因后），可开关电源开关一次，再MODE - 2 - SET 清除即可重置：RESETMODE-3-SET功能：机房控制电梯低速运行用法：1.机厢必须是正常快速状态，并且已关了内外门2. 按7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置：MODE - 3 -RESETMODE-4-SET功能：最低层机厢按钮记录用法：1 .如正常快速状态时，使电梯快速到最低层2.如维修状态时，电梯自动慢速落运行（参考MODE - 21 - SET ）重置：自动RESETMODE-5-SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE-7-SET功能：最高层机厢按钮记录用法：1 .如正常快速状态时，使电梯快速到最高层2 .如维修状态时，电梯自动慢速上升运行（参考MODE - 21 - SET ）重置：自动RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按MODE - 10 - SET 后才再按MODE - 2 - SET，此时故障资料会自动由01显示至74,但显示的时间颇长。

如图1，第一根钢丝绳涂有油漆，则表示此时电梯处于1F。

图1
如图2，第二根钢丝绳涂有油漆，则表示此时电梯处2F。

图2
钢丝绳标志查看方法：如图，面向有“平层”字样的曳引钢丝绳从左边开始，按1、2、3依次排序，按照8421码的编码规则确定电梯的楼层数（8421码的编码原则是第一位是1、第二位是2、第三位是4、第四位是8、第五位是16）。

确定楼层数时只要按每位代表的数值相加得到数量就是楼层数。

例如:如果只有第一根涂有油漆，由于第一位表示1则表示电梯在1F；只有第二根涂有油漆，第二位表示是2，则表示电梯在2F；第一个和第二根都涂有油漆则是1+2=3F；第一根和第三根则是1+4=5F；第一、二、三根都有油漆则是1+2+4=7F依次计算变可以得出楼层实际位置。

有一台永大日立的电梯上下两块板子的,短接端子是在下面那块板子的下面有一排,有P48,U什么,D什么的控制柜上的铭牌是CONTROL:VF-800乘12-C0MFG.NO.:2A04592是什么型号啊??短接回路都是那些啊2、输入信号检查（双重输入）主MICON ZX10TM（$CA02H），从MICON ZX10TS（$CD22H)的数据是否与10T继电器的状态同步。

3、输出信号检查电梯停止时，线圈（-）与GND间电压测定：a）10T CTT用电源GND间AC 100Vb）10T本身C1-C2间AC 100Vc）输入信号电源RECT FUSE-GND间DC 48Vd）10T本身A2-GND间DC 48Ve）MPU PCB和FIO PCB之BUS线确认：确认FIO之FOS（10T）是否确实连接。

f）FIO PCB更换：2，3项有不良而第4项良好时，表示FIO输出信号不良，请更换FIO PCBg）MPU PCB更换：FIO更新后，仍有异常发生，表示MPU PCB不良，请更换MPU P CBTCD 12 15B ON/OFF故障故障等级：A1含义：15B驱动输出信号Z15B，与X15B接点回馈输入信号，做比较判断，不一致时500 ms后检出异常。

说明：当主MICON下走行指令时（起动或停止），会命令从MICON 驱动15B吸合或释放。

而主MICON会检测ZX15BM及X15BS信号，做比较判断，此时若15B未在500ms 内按从MICON命令吸合或释放，则异常检出。

检查项目：1、15B继电器状态确认，检查10B继电器是否有烧结或卡阻现象。

2、用ANNUNCIATOR观察输入信号：（双重输入）a）ZX15BM（主MICON输入信号），地址：$CA00H（81H/ON，00H/OFF）b）ZX15BS（从MICON输入信号），地址：$CD20H（81H/ON，00H/OFF）c）ZX50B（从MICON输出信号），地址：$CD31H（81H/ON，00H/OFF）3、MPU PCB和FIO PCB之BUS线确认：FIO之FOW（15B）是否确实连接。
