信号电缆型号的识别

电线电缆识别标志方法电线电缆识别标志方法是为了方便人们在使用、维护和管理电线电缆时能够准确识别其类型、规格以及功能等信息。

电线电缆是电力传输的重要设备，正确识别电线电缆的标志对于确保电力系统的正常运行、安全可靠具有重要意义。

下面将从电线电缆的类型、规格和功能等方面介绍电线电缆识别标志方法。

首先，电线电缆的类型是识别其最基本的特征之一。

根据电线电缆的导体材料、绝缘材料和用途等不同，可以将电线电缆分为多种类型，如电力电缆、通信电缆、控制电缆、光缆等。

为了便于识别，可以在电线电缆上标注相应的类型标志。

其次，电线电缆的规格也是电线电缆识别标志的重要方面。

根据电线电缆的导线截面积、绝缘厚度、外径等参数的不同，可以将电线电缆分为多个规格。

为了便于识别，可以在电线电缆上标注相应的规格标志，如导线截面积以平方毫米为单位的数字标记、绝缘厚度以毫米为单位的数字标记等。

此外，电线电缆的功能是识别其用途和性能的重要依据。

根据电线电缆在电力系统中的作用不同，可以将其分为输电线、配电线、接地线、信号线等不同的功能类型。

为了便于识别，可以在电线电缆上标注相应的功能标志，如输电线上标注"T"，配电线上标注"D"等。

电线电缆的颜色也是其识别标志的重要方面。

根据不同的标准和要求，电线电缆通常采用不同颜色的外皮来识别其类型和用途。

例如，在国际上广泛应用的标准中，红色常用于交流电源线、黄色常用于直流电源线、蓝色常用于中性线、绿色或黄绿色常用于接地线等。

因此，通过观察电线电缆的外皮颜色也可以初步判断其类型和功能。

除了上述方法外，还有一些辅助手段可以用于电线电缆的识别标志。

例如，可以在电线电缆上使用标签、贴纸等方式标注相关信息，如电缆型号、生产厂家、生产日期等。

此外，在电线电缆的连接头部分，可以使用不同形状或颜色的终端套、套管等来区分不同类型或规格的电线电缆。

总之，电线电缆识别标志方法是多种多样的，可以根据电线电缆的类型、规格、功能、颜色等不同特征来进行识别。

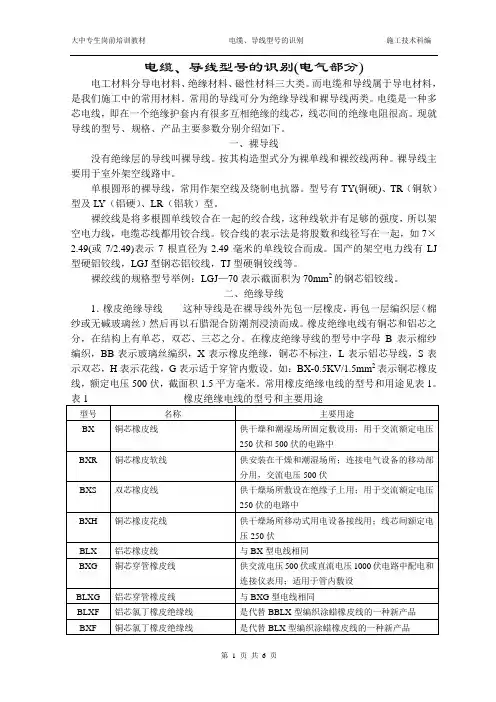

电缆、导线型号的识别(电气部分)电工材料分导电材料、绝缘材料、磁性材料三大类。

而电缆和导线属于导电材料，是我们施工中的常用材料。

常用的导线可分为绝缘导线和裸导线两类。

电缆是一种多芯电线，即在一个绝缘护套内有很多互相绝缘的线芯，线芯间的绝缘电阻很高。

现就导线的型号、规格、产品主要参数分别介绍如下。

一、裸导线没有绝缘层的导线叫裸导线。

按其构造型式分为裸单线和裸绞线两种。

裸导线主要用于室外架空线路中。

单根圆形的裸导线，常用作架空线及绕制电抗器。

型号有TY(铜硬)、TR（铜软）型及L Y（铝硬）、LR（铝软）型。

裸绞线是将多根圆单线铰合在一起的绞合线，这种线软并有足够的强度，所以架空电力线，电缆芯线都用铰合线。

铰合线的表示法是将股数和线径写在一起，如7×2.49(或7/2.49)表示7根直径为2.49毫米的单线铰合而成。

国产的架空电力线有LJ 型硬铝铰线，LGJ型钢芯铝铰线，TJ型硬铜铰线等。

裸绞线的规格型号举例：LGJ—70表示截面积为70mm2的钢芯铝铰线。

二、绝缘导线1．橡皮绝缘导线这种导线是在裸导线外先包一层橡皮，再包一层编织层（棉纱或无碱玻璃丝）然后再以石腊混合防潮剂浸渍而成。

橡皮绝缘电线有铜芯和铝芯之分，在结构上有单芯、双芯、三芯之分。

在橡皮绝缘导线的型号中字母B表示棉纱编织，BB表示玻璃丝编织，X表示橡皮绝缘，铜芯不标注，L表示铝芯导线，S表示双芯，H表示花线，G表示适于穿管内敷设。

如：BX-0.5KV/1.5mm2表示铜芯橡皮线，额定电压500伏，截面积1.5平方毫米。

常用橡皮绝缘电线的型号和用途见表1。

注：表中BX（BLX）型为铜（铝）芯棉纱橡皮绝缘线。

另有BBX(BBLX)为铜（铝）芯玻璃丝编织橡皮绝缘线。

2．聚氯乙烯绝缘电线用聚氯乙烯作绝缘的电线，简称塑料线。

在聚氯乙烯绝缘电线的型号中，L表示铝芯；铜芯不用标注；V表示塑料绝缘；R表示软线；VV 表示塑料绝缘、塑料护套；S表示双绞。

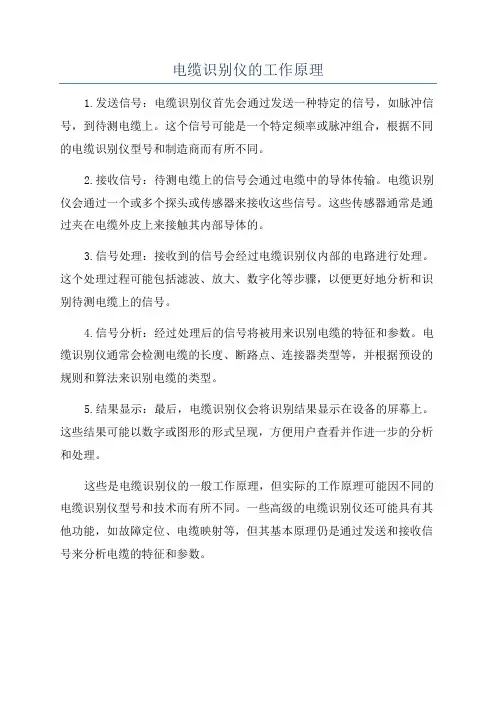

电缆识别仪的工作原理
1.发送信号：电缆识别仪首先会通过发送一种特定的信号，如脉冲信号，到待测电缆上。

这个信号可能是一个特定频率或脉冲组合，根据不同的电缆识别仪型号和制造商而有所不同。

2.接收信号：待测电缆上的信号会通过电缆中的导体传输。

电缆识别仪会通过一个或多个探头或传感器来接收这些信号。

这些传感器通常是通过夹在电缆外皮上来接触其内部导体的。

3.信号处理：接收到的信号会经过电缆识别仪内部的电路进行处理。

这个处理过程可能包括滤波、放大、数字化等步骤，以便更好地分析和识别待测电缆上的信号。

4.信号分析：经过处理后的信号将被用来识别电缆的特征和参数。

电缆识别仪通常会检测电缆的长度、断路点、连接器类型等，并根据预设的规则和算法来识别电缆的类型。

5.结果显示：最后，电缆识别仪会将识别结果显示在设备的屏幕上。

这些结果可能以数字或图形的形式呈现，方便用户查看并作进一步的分析和处理。

这些是电缆识别仪的一般工作原理，但实际的工作原理可能因不同的电缆识别仪型号和技术而有所不同。

一些高级的电缆识别仪还可能具有其他功能，如故障定位、电缆映射等，但其基本原理仍是通过发送和接收信号来分析电缆的特征和参数。

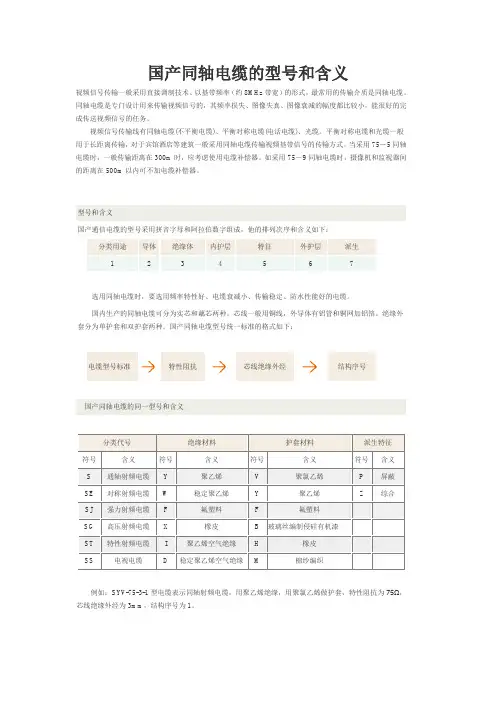

国产同轴电缆的型号和含义视频信号传输一般采用直接调制技术、以基带频率（约8MHz带宽）的形式，最常用的传输介质是同轴电缆。

同轴电缆是专门设计用来传输视频信号的，其频率损失、图像失真、图像衰减的幅度都比较小，能很好的完成传送视频信号的任务。

视频信号传输线有同轴电缆(不平衡电缆)、平衡对称电缆(电话电缆)、光缆。

平衡对称电缆和光缆一般用于长距离传输，对于宾馆酒店等建筑一般采用同轴电缆传输视频基带信号的传输方式。

当采用75－5同轴电缆时，一般传输距离在300m时，应考虑使用电缆补偿器。

如采用75－9同轴电缆时，摄像机和监视器间的距离在500m以内可不加电缆补偿器。

型号和含义国产通信电缆的型号采用拼音字母和阿拉伯数字组成，他的排列次序和含义如下：分类用途导体绝缘体内护层特征外护层派生1 2 3 4 5 6 7选用同轴电缆时，要选用频率特性好、电缆衰减小、传输稳定、防水性能好的电缆。

国内生产的同轴电缆可分为实芯和藕芯两种。

芯线一般用铜线，外导体有铝管和铜网加铝箔。

绝缘外套分为单护套和双护套两种。

国产同轴电缆型号统一标准的格式如下：电缆型号标准特性阻抗芯线绝缘外经结构序号国产同轴电缆的同一型号和含义分类代号绝缘材料护套材料派生特征符号含义符号含义符号含义符号含义S 通轴射频电缆Y 聚乙烯V 聚氯乙烯P 屏蔽SE 对称射频电缆W 稳定聚乙烯Y 聚乙烯Z 综合SJ 强力射频电缆 F 氟塑料 F 氟塑料SG 高压射频电缆X 橡皮 B 玻璃丝编制侵硅有机漆ST 特性射频电缆I 聚乙烯空气绝缘H 橡皮SS 电视电缆 D 稳定聚乙烯空气绝缘M 棉纱编织例如：SYV-75-3-1型电缆表示同轴射频电缆，用聚乙烯绝缘，用聚氯乙烯做护套，特性阻抗为75Ω，芯线绝缘外经为3mm，结构序号为1。

常用同轴电缆型号的规格和主要参数电缆型号绝缘形式芯线外经mm绝缘外经mm电缆外经mm特性阻抗Ω衰减常数（dB/100m)30(MHz) 200(MHz) 800(MHz)SYKV-75-5 藕芯式 1.10 4.7 7.3 75±3 4.1 11 22SYKV-75-9 藕芯式 1.90 9.0 12.4 75±2.5 2.4 6 12SYKV-75-12 藕芯式 2.60 11.5 15.0 75±2.5 1.6 4.5 10SSYKV-75-5 藕芯式 1.00 4.8 7.3 75±3 4.2 11.5 23SSYKV-75-9 藕芯式 1.90 9.0 13.0 75±3 2.1 5.1 11SIOV-75-5 藕芯式 1.13 5.0 7.4 75±3 3.5 8.5 17SIZV-75-5 竹节式 1.20 5.0 7.3 75±3 4.5 11 22SYDV-75-9 竹节式 2.20 9.0 11.4 75±3 1.7 4.5 9.2SYDV-75-12 竹节式 3.00 11.5 14.4 75±2 1.2 3.4 7.1SDVC-75-5 藕芯式 1.00 4.8 6.8 75±3 4 10.8 22.5SDVC-75-7 藕芯式 1.60 7.3 10.0 75±2.5 2.6 7.1 15.2SDVC-75-9 藕芯式 2.00 9.0 12.0 75±2.5 2.1 5.7 12.5SDVC-75-12 藕芯式 2.60 11.5 14.4 75±2.5 1.7 4.5 10</TBODY目前监控系统多半采用视频基带传输方式，也就是75欧姆的视频同轴电缆。

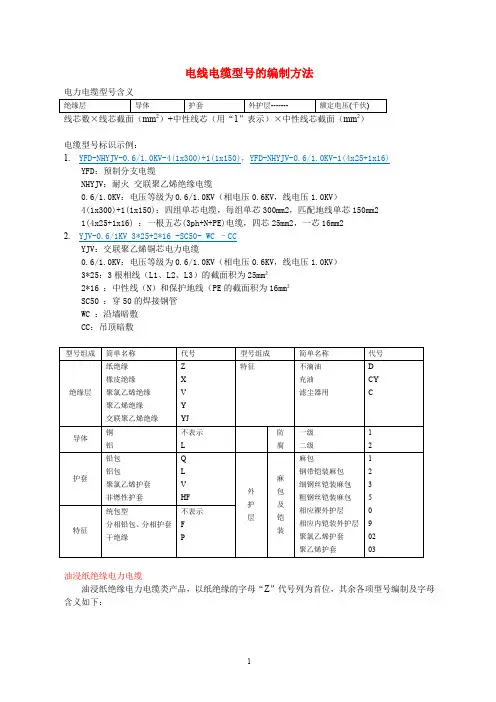

电线电缆型号的编制方法电缆型号标识示例：1. YFD-NHYJV-0.6/1.0KV-4(1x300)+1(1x150)，YFD-NHYJV-0.6/1.0KV-1(4x25+1x16)YFD：预制分支电缆NHYJV：耐火交联聚乙烯绝缘电缆0.6/1.0KV：电压等级为0.6/1.0KV（相电压0.6KV，线电压1.0KV）4(1x300)+1(1x150)：四组单芯电缆，每组单芯300mm2，匹配地线单芯150mm21(4x25+1x16) ：一根五芯(3ph+N+PE)电缆，四芯25mm2，一芯16mm22. YJV-0.6/1KV 3*25+2*16 -SC50- WC –CCYJV：交联聚乙烯铜芯电力电缆0.6/1.0KV：电压等级为0.6/1.0KV（相电压0.6KV，线电压1.0KV）3*25：3根相线（L1、L2、L3）的截面积为25mm²2*16 ：中性线（N）和保护地线（PE的截面积为16mm²SC50 ：穿50的焊接钢管WC ：沿墙暗敷CC：吊顶暗敷油浸纸绝缘电力电缆油浸纸绝缘电力电缆类产品，以纸绝缘的字母“Z”代号列为首位，其余各项型号编制及字母含义如下：备注：a.数字涵义详见以下附表。

b.铜芯代表字母T一般省略不写。

例如：表示：铜芯不滴油油浸纸铅套聚氯乙烯护套电力电缆表示：铝型粘性油浸纸绝缘铝套细铠装电力电缆电缆外护层的型号按铠装成和外护层的结构顺序用阿拉伯数字表示。

每一数值表示说采用的主要材料和意义见下表：交联聚乙烯绝缘电力电缆交联聚乙烯绝缘电力电缆，以交联聚乙烯代号字母“J”为首位，其余各项型号编制及字母含备注：*铜导体代号字母“T”一般省略。

S-加钢丝屏蔽时。

表示：铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆表示：铝芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆主要型号及名称见下表：聚氯乙烯绝缘聚乙烯护套电力电缆聚氯乙烯绝缘聚乙烯护套电力电缆，以绝缘塑料代号字母“V”为首位，其余各项型号编制及备注：铜导体代号字母“T”一般省略。

电缆分类、型号以及如何判定电缆分类、型号以及如何判定电缆的分类随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。

根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：1、裸电线及裸导体----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。

该产品工艺要点主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。

主要使用地：城郊、农村。

2、电力电缆---电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。

其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。

这类电缆主要工艺技术工序有拉制、绞合、绝缘挤出、成缆、铠装、护层挤出等，各种产品型号不同，工序组合有一定的区别。

主要使用地：发、配、输、变、供电线路中的强电电能传输。

3、电气装备用电线电缆---从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。

这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能（使用电压多在1KV及以下）。

因此，除了那些大量通用产品外，还有许多专用的特种电缆。

4、通信电缆和光缆----通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆。

该类产品结构尺寸通常较小而均匀，制造精度要求很高。

5、电磁线----用以制造电工产品中的线圈或绕组的绝缘电线。

又称绕组线。

主要用于各种电机、仪器仪表等。

电缆的识别与判定电缆的规格型号代表的含义1) 型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆（将要颁布的建设部标准用FZ表示，其实质相同)YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例1：SYV 75-5-1(A、B、C）S—射频Y—聚乙烯绝缘V—聚氯乙烯护套75—75欧姆5—线径为5mm 1—代表单芯A—64编B—96编C—128编例2：SYWV 75-5-1S射频Y聚乙烯绝缘W物理发泡V聚氯乙烯护套75 75欧姆5 线缆外径为5MM 1 代表单芯例3：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM例4：ZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM2) 型号、名称RV－铜芯氯乙烯绝缘连接电缆（电线）AVR－镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB－铜芯聚氯乙烯平型连接电线RVS－铜芯聚氯乙烯绞型连接电线RVV－铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV－镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB－铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线1.1.1规格表示法的含义1) 规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T2) 完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

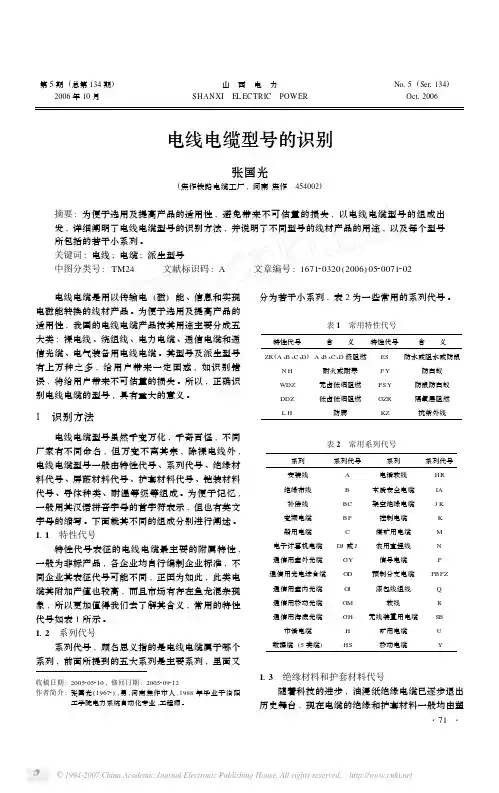

第5期(总第134期)2006年10月山　西　电　力SHANXI EL ECTRIC POWERNo 15(Ser 1134)Oct 12006电线电缆型号的识别张国光(焦作铁路电缆工厂,河南焦作　454002)摘要:为便于选用及提高产品的适用性,避免带来不可估量的损失,以电线电缆型号的组成出发,详细阐明了电线电缆型号的识别方法,并说明了不同型号的线材产品的用途,以及每个型号所包括的若干小系列。

关键词:电线;电缆;派生型号中图分类号:TM24 文献标识码:A 文章编号:167120320(2006)0520071202收稿日期:2005205210,修回日期:2005209212作者简介:张国光(19672),男,河南焦作市人,1988年毕业于洛阳工学院电力系统自动化专业,工程师。

电线电缆是用以传输电(磁)能、信息和实现电磁能转换的线材产品。

为便于选用及提高产品的适用性,我国的电线电缆产品按其用途主要分成五大类:裸电线、绕组线、电力电缆、通信电缆和通信光缆、电气装备用电线电缆。

其型号及派生型号有上万种之多,给用户带来一定困惑,如识别错误,将给用户带来不可估量的损失。

所以,正确识别电线电缆的型号,具有重大的意义。

1　识别方法电线电缆型号虽然千变万化,千奇百怪,不同厂家有不同命名,但万变不离其宗,除裸电线外,电线电缆型号一般由特性代号、系列代号、绝缘材料代号、屏蔽材料代号、护套材料代号、铠装材料代号、导体种类、耐温等级等组成。

为便于记忆,一般用其汉语拼音字母的首字符表示,但也有英文字母的缩写。

下面就其不同的组成分别进行阐述。

111　特性代号特性代号表征的电线电缆最主要的附属特性,一般为非标产品,各企业均自行编制企业标准,不同企业其表征代号可能不同,正因为如此,此类电缆其附加产值也较高,而且市场有存在鱼龙混杂现象,所以更加值得我们去了解其含义,常用的特性代号如表1所示。

112　系列代号系列代号,顾名思义指的是电线电缆属于哪个系列,前面所提到的五大系列是主要系列,里面又分为若干小系列,表2为一些常用的系列代号。

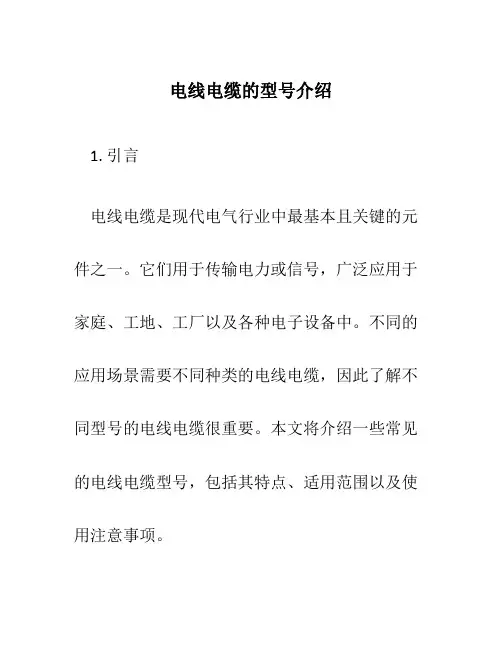

电线电缆的型号介绍1. 引言电线电缆是现代电气行业中最基本且关键的元件之一。

它们用于传输电力或信号，广泛应用于家庭、工地、工厂以及各种电子设备中。

不同的应用场景需要不同种类的电线电缆，因此了解不同型号的电线电缆很重要。

本文将介绍一些常见的电线电缆型号，包括其特点、适用范围以及使用注意事项。

2. PVC绝缘电线电缆PVC绝缘电线电缆是最常见的电线电缆之一。

它由聚氯乙烯（PVC）材料制成，具有良好的绝缘性能和电阻特性。

PVC绝缘电线电缆适用于低电压环境，如家庭用电和一般电子设备。

2.1 特点•良好的绝缘性能，可以有效地防止电流外泄和电器短路。

•耐腐蚀性强，可以在恶劣的环境中使用。

•安装方便，重量轻，成本较低。

2.2 适用范围•家庭用电：PVC绝缘电线电缆常用于家庭用电中，如灯具、插座等。

•低压电气设备：PVC绝缘电线电缆适用于一般的低压电气设备，例如计算机、电话等。

2.3 使用注意事项•避免过载：PVC绝缘电线电缆的负载能力有限，不应超过其额定电流。

•防止机械损坏：应避免电线电缆受到机械压力和撞击，以免损坏绝缘层。

3. XLPE绝缘电线电缆XLPE绝缘电线电缆是一种具有优良电绝缘性能的电线电缆。

它采用交联聚乙烯（XLPE）作为绝缘材料，具有较高的耐电压能力和热稳定性。

3.1 特点•优异的电绝缘性能，可以承受高电压环境。

•优良的耐热性能，能够在高温环境下正常工作。

•耐候性好，适用于户外使用。

3.2 适用范围•建筑工地：XLPE绝缘电线电缆适用于建筑工地的电力输送。

•高温环境：由于其优异的耐热性，XLPE 绝缘电线电缆常用于高温环境下的电气设备。

3.3 使用注意事项•安装时应注意绝缘层的保护，避免被擦伤或损坏。

•存储时应避免阳光直射，以免对绝缘层造成损害。

4. 各类信号电缆除了用于传输电力的电线电缆外，还有一类专门用于传输信号的电缆。

信号电缆根据其传输的信号类型和特点，分为多种型号。

4.1 同轴电缆同轴电缆是用于传输高频信号的一种电缆。

电缆型号命名规则电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）2、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程3、RVVP铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装4、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量5、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明6、RV聚氯乙烯绝缘电缆7、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆8、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用9、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量RVV 与KVV RVVP 与KVVP区别：RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。

KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成。

A VVR 与RVVP区别：东西一样，只是内部截面小于0.75平方毫米的名称为A VVR 大于等于0.75平方毫米的名称为RVVP.SYV 与SYWV 区别：SYV是视频传输线用聚乙烯绝缘。

SYWV是射频传输线，物理发泡绝缘。

用于有线电视。

RVS 与RVV 2芯区别：RVS为双芯RV线绞合而成，没有外护套，用于广播连接。

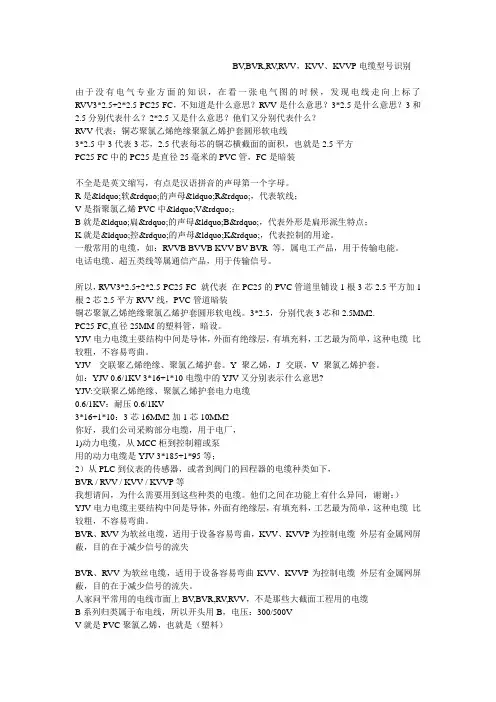

BV,BVR,RV,RVV，KVV、KVVP电缆型号识别由于没有电气专业方面的知识，在看一张电气图的时候，发现电线走向上标了RVV3*2.5+2*2.5-PC25-FC，不知道是什么意思？RVV是什么意思？3*2.5是什么意思？3和2.5分别代表什么？2*2.5又是什么意思？他们又分别代表什么？RVV代表：铜芯聚氯乙烯绝缘聚氯乙烯护套圆形软电线3*2.5中3代表3芯，2.5代表每芯的铜芯横截面的面积，也就是2.5平方PC25-FC中的PC25是直径25毫米的PVC管，FC是暗装不全是是英文缩写，有点是汉语拼音的声母第一个字母。

R是&ldquo;软&rdquo;的声母&ldquo;R&rdquo;，代表软线；V是指聚氯乙烯PVC中&ldquo;V&rdquo;；B就是&ldquo;扁&rdquo;的声母&ldquo;B&rdquo;，代表外形是扁形派生特点；K就是&ldquo;控&rdquo;的声母&ldquo;K&rdquo;，代表控制的用途。

一般常用的电缆，如：RVVB BVVB KVV BV BVR 等，属电工产品，用于传输电能。

电话电缆、超五类线等属通信产品，用于传输信号。

所以，RVV3*2.5+2*2.5-PC25-FC 就代表在PC25的PVC管道里铺设1根3芯2.5平方加1根2芯2.5平方RVV线，PVC管道暗装铜芯聚氯乙烯绝缘聚氯乙烯护套圆形软电线。

3*2.5，分别代表3芯和2.5MM2.PC25-FC,直径25MM的塑料管，暗设。

YJV电力电缆主要结构中间是导体，外面有绝缘层，有填充料，工艺最为简单，这种电缆比较粗，不容易弯曲。

YJV---交联聚乙烯绝缘、聚氯乙烯护套。

Y--聚乙烯，J--交联，V--聚氯乙烯护套。

如：YJV-0.6/1KV-3*16+1*10电缆中的YJV又分别表示什么意思?YJV:交联聚乙烯绝缘、聚氯乙烯护套电力电缆0.6/1KV：耐压0.6/1KV3*16+1*10：3芯16MM2加1芯10MM2你好，我们公司采购部分电缆，用于电厂，1)动力电缆，从MCC柜到控制箱或泵用的动力电缆是YJV-3*185+1*95等；2）从PLC到仪表的传感器，或者到阀门的回程器的电缆种类如下，BVR / RVV / KVV / KVVP等我想请问，为什么需要用到这些种类的电缆。

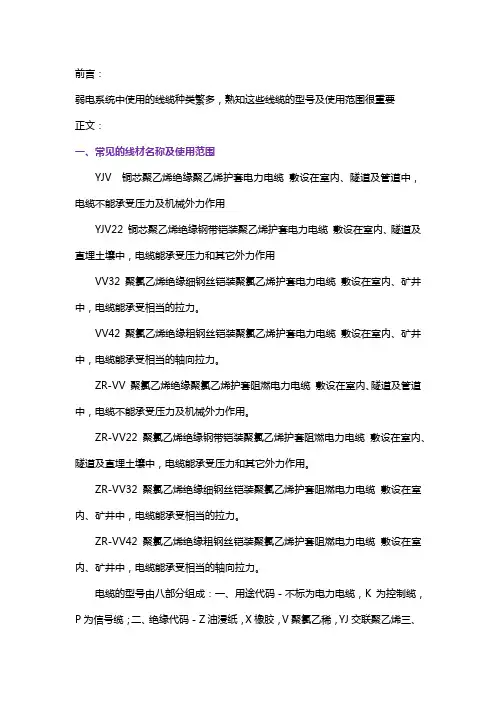

前言：弱电系统中使用的线缆种类繁多，熟知这些线缆的型号及使用范围很重要正文：一、常见的线材名称及使用范围YJV 铜芯聚乙烯绝缘聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用YJV22 铜芯聚乙烯绝缘钢带铠装聚乙烯护套电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用VV32 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，电缆能承受相当的拉力。

VV42 聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，电缆能承受相当的轴向拉力。

ZR-VV 聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用。

ZR-VV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用。

ZR-VV32 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，电缆能承受相当的拉力。

ZR-VV42 聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，电缆能承受相当的轴向拉力。

电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV二、有关电缆型号的问题1、SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）2、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程3、RVVP铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装4、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量5、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明6、RV聚氯乙烯绝缘电缆7、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆8、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用9、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量RVV 与KVV RVVP 与KVVP( a区别：RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成。

国标中电线电缆识别方法
电线电缆是电力传输和信号传输中必不可少的组成部分，其使用范围十分广泛。

为了确保电线电缆的质量和安全性能，国家制定了一系列的标准和标识方法。

国标中电线电缆识别方法主要包括以下几种：
1. 电线电缆标识码：电线电缆标识码是指国家标准规定的一种标识电线电缆种类、规格、结构、绝缘材料、芯线数目等信息的编码。

标识码由数字和字母组成，可以通过电缆外表面的标识牌或印刷在电缆表面上的标识字母和数字进行识别。

2. 颜色识别：电线电缆外表面的颜色也可以用来识别其种类、性能等信息。

例如，红色电线电缆一般用于高压电力传输，黄色电线电缆一般用于低压电力传输，而绿色电线电缆则表示保护接地线。

3. 物理识别：电线电缆可以通过外观、尺寸、材质等物理特征进行识别。

例如，铜芯电线电缆的外表面通常为黄色或红色，而铝芯电线电缆的外表面则为灰色。

4. 标识牌：国家标准要求电线电缆必须有标识牌，标识牌上注明了电线电缆的名称、规格、型号、制造厂家、生产日期、生产批号等信
息，方便用户进行识别和管理。

5. 标识符号：国家标准规定了一些电线电缆的标识符号，如V表示电压等级，S表示橡皮绝缘电线电缆，R表示橡皮绝缘橡皮护套电线电缆等，这些符号也可以用来识别电线电缆的种类和性能。

除了以上识别方法，还有一些特殊电线电缆需要通过特殊的识别方法进行识别，如防火电线电缆、耐高温电线电缆、低烟无卤电线电缆等。

总之，国标中电线电缆识别方法的目的是为了确保电线电缆的质量和安全性能，便于用户选择和管理。

对于电线电缆的使用者来说，了解和掌握这些识别方法，能够更好地选择和使用电线电缆，确保电力传输和信号传输的稳定和可靠性。

怎样识别电线电缆的型号、种类及用途一、多股铜线护套线RVV与称为硬铜线BV的区别知识：绝缘电线按固定在一起的相互绝缘的导线根数，可分为单芯线和多芯线，多芯线也可把多根单芯线固定在一个绝缘护套内。

同一护套内的多芯线可多到24芯。

平行的多芯线用“B”表示，绞型的多芯线用“S”表示。

绝缘电线又可按每根导线的股数分为单股线和多股线，通常6平方毫米以上的绝缘电线都是多股线，6平方毫米及以下的绝缘电线可以是单股线，也可以是多股线，我们又把6平方毫米及以下单股线称为硬线，多股线称为软线。

硬线用“B”表示，软线用“R”表示。

电线常用的绝缘材料有聚氯乙烯和聚乙烯两种，聚氯乙烯用“V”表示，聚乙烯用“Y”表示。

二、电线型号的含义：聚氯乙烯绝缘电缆（电线）适用于交流及直流日用电器、电信设备、动力和照明线路固定敷设。

BV：铜芯聚氯乙烯绝缘电线BLV：铝芯聚氯乙烯绝缘电线BVV：铜芯聚氯乙烯绝缘聚氯乙烯护套电线BLVV：铝芯聚氯乙烯绝缘聚氯乙烯护套电线BVR：铜芯聚氯乙烯绝缘软线RV+铜芯聚氯乙烯绝缘安装软线RVB：铜芯聚氯乙烯绝缘平型连接线软线BVS：铜芯聚氯乙烯绝缘绞型软线RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软线BYR：聚乙烯绝缘软电线BYVR：聚乙烯绝缘聚氯乙烯护套软线RY：聚乙烯绝缘软线RYV：聚乙烯绝缘聚氯乙烯护套软线；BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套平型电缆（电线）BLVVB：铝芯聚氯乙烯绝缘聚氯乙烯护套平型电缆（电线）BV-105：铜芯耐热105℃聚氯乙烯绝缘电线绝缘电线的导线直径和截面的关系可用几何公式计算，但不完全一致，例如2.5平方毫米的单股线，其导线的直径d国标规定为1.78毫米，计算其截面S=П*（d/2）*（d/2）=П*（1.78/2）*（1.78/2）=2.49（平方毫米）虽然截面小于2.5平方毫米，但符合GB5023.2—85的规定，必须注意的是，1985年以前的标准，2.5平方毫米的导线直径为1.76毫米，此标准已废止。

电线电缆型号的编制方法电力电缆型号含义线芯数×线芯截面（mm2）+中性线芯（用“1”表示）×中性线芯截面（mm2）电缆型号标识示例：1. YFD-NHYJV-0.6/1.0KV-4(1x300)+1(1x150)，YFD-NHYJV-0.6/1.0KV-1(4x25+1x16)YFD：预制分支电缆NHYJV：耐火交联聚乙烯绝缘电缆0.6/1.0KV：电压等级为0.6/1.0KV（相电压0.6KV，线电压1.0KV）4(1x300)+1(1x150)：四组单芯电缆，每组单芯300mm2，匹配地线单芯150mm2 1(4x25+1x16) ：一根五芯(3ph+N+PE)电缆，四芯25mm2，一芯16mm22. YJV-0.6/1KV 3*25+2*16 -SC50- WC –CCYJV：交联聚乙烯铜芯电力电缆0.6/1.0KV：电压等级为0.6/1.0KV（相电压0.6KV，线电压1.0KV）3*25：3根相线（L1、L2、L3）的截面积为25mm²2*16 ：中性线（N）和保护地线（PE的截面积为16mm²SC50 ：穿50的焊接钢管WC ：沿墙暗敷CC：吊顶暗敷油浸纸绝缘电力电缆油浸纸绝缘电力电缆类产品，以纸绝缘的字母“Z”代号列为首位，其余各项型号编制及字母含义如下：备注：a.数字涵义详见以下附表。

b.铜芯代表字母T一般省略不写。

例如：电缆外护层的型号按铠装成和外护层的结构顺序用阿拉伯数字表示。

每一数值表示说采用的主要材料和意义见下表：交联聚乙烯绝缘电力电缆交联聚乙烯绝缘电力电缆，以交联聚乙烯代号字母“J”为首位，其余各项型号编制及字母含义如下：备注：*铜导体代号字母“T”一般省略。

S-加钢丝屏蔽时。

主要型号及名称见下表：聚氯乙烯绝缘聚乙烯护套电力电缆聚氯乙烯绝缘聚乙烯护套电力电缆，以绝缘塑料代号字母“V”为首位，其余各项型号编制及字母含义如下：备注：铜导体代号字母“T”一般省略。

电缆线序色谱识别方法大对数语音电缆线序基本以25对为基本单元，线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜色顺序分别为蓝、橙、绿、棕、灰，即所有的线对1～25对的排序为白蓝、白橙、白绿、白棕、白灰;红蓝、红橙、红绿、红棕、红灰;……紫蓝、紫橙、紫绿、紫棕、紫灰。

1对—白兰 2对—白桔 3对—白绿 4对—白棕5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕25对—紫灰色谱扎带为：蓝白、橙白、绿白、棕白、灰白、蓝红、橙红、绿红每个色谱扎带里包有25对先蓝白：为1-25的线序橙白：为26-50的线序绿白：为51-75的线序棕白：为76-100的线序灰白：为101-125的线序蓝红：为126-150的线序橙红：为151-175的线序绿红：为178-200的线序而每个25对电缆中的色谱为：A线：白、红、黑、黄、紫B线：蓝、橙、绿、棕、灰组成的，每个25对线中的线序依次为：白蓝、白橙、白绿、白棕、白灰、红蓝、红橙、红绿、红棕、红灰、黑蓝、黑橙、黑绿、黑棕、黑灰、黄蓝、黄橙、黄绿、黄棕、黄灰、紫蓝、紫橙、紫绿、紫棕、紫灰需要补充一句，25对中，每5对B线始终为蓝、橙、绿、棕、灰，A线为白蓝、白橙、白绿、白棕、白灰等，即第一对为白蓝、蓝，第25对为紫灰、灰。

通常HYA通信电缆分为：10对，20对，30对，50对，100对，200对，300对。

2400对。

5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色通信电缆线序色谱认识举例说明：10对通信电缆色谱线序表1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰20对通信电缆色谱线序表1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰30对通信电缆色谱线序说明：30对的通信电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰”标识线缠着的，另有5对线用“白桔”标识缠着！（注意：这25对用“白兰”色环标识线缠着）1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰（注意：这5对有”白桔”标识缠着）21对—白兰 22对—白桔 23对—白绿 24对—白棕 25对—白灰50对通信电缆色谱线序：说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰”标识线缠着的！！后25对是用“白桔”标识线缠着的！！（注意：这25对用“白兰”标识线缠着）1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰（用“白桔”标识线缠着）26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰46对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰100对通信电缆色谱线序表说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！（注意：用“白兰”标识线缠着）1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰（注意：用“白桔”标识线缠着）26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰46对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰（注意：用“白绿”标识线缠着）51对—白兰 52对—白桔 53对—白绿 54对—白棕 55对—白灰56对—红兰 57对—红桔 58对—红绿 59对—红棕 60对—红灰61对—黑兰 62对—黑桔 63对—黑绿 64对—黑棕 65对—黑灰66对—黄兰 67对—黄桔 68对—黄绿 69对—黄棕 70对—黄灰71对—紫兰 72对—紫桔 73对—紫绿 74对—紫棕 75对—紫灰（注意：用“白棕”标识线缠着）76对—白兰 77对—白桔 78对—白绿 79对—白棕 80对—白灰81对—红兰 82对—红桔 83对—红绿 84对—红棕 85对—红灰86对—黑兰 87对—黑桔 88对—黑绿 89对—黑棕 90对—黑灰91对—黄兰 92对—黄桔 93对—黄绿 94对—黄棕 95对—黄灰96对—紫兰 97对—紫桔 98对—紫绿 99对—紫棕 100对—紫灰200对通信电缆色谱线序表(大对数电缆)说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！第五的25对是用“白灰”标识线缠着的！第六的25对是用“红兰”标识线缠着的！第七的25对是用“红桔”标识线缠着的！第八的25对是用“红绿”标识线缠着的！*************************通信电缆型号：HYA;HYA22;HYA23;HYA53;ZRC-HYA;ZRC-HYA53;WDZ-HYA；充油通信电缆：HYAT;HYAT23;HYAT53;HYAT22;HYYT;ZRC-HYAT;WDZ-HYAT;ZR-HYAT53; ; 自承式通信电缆-索道通信电缆型号：HYAC，HYYC铠装通信电缆；HYA22；HYA23；HYA53；HYAT22；HYAT23；HYAT53；ZRC-HYA53；WDZ-HYA53；ZR-HYA23；ZR-HYAT23室内通信电缆-配线电缆-HPVV22；HYV；HPVV；HPYV；HPYV22；HYV22市内通信电缆执行标准：YD/T322-1996HYA市内通信电缆(广泛使用于城域网通信网络建设中，以架空和管道安装为主，主要传输音频信号) ;HYAT填充式通信电缆（使用于城域网通信网络建设中，以管道安装为主，有阻水效果，无须充气保护，主要传输音频信号） ;HYAC自承式通信电缆（使用于城域网通信网络建设中，架空安装，施工方便，主要传输音频信号） ;HYAT53填充式铠装电缆（使用于城域网通信网络建设的复杂环境中，直埋于地下，有阻水、防鼠咬效果，无须充气保护，主要传输音频信号）***********************市内通信电缆-HYA;HYAT;HYAC 通信电缆型号HYA HYAC HYAT HPVV HYV HJVV HYY 铠装通信电缆HYA22 HYV22 HYAT22 HYY23 HYYT23 HYA23 HYAT23 HYA53 HYAT53 钢丝铠装通信电缆H YA33 HYAT33 WDZ-HYA53 HYY33 HYYT33 HYY33 充油通信电缆HYAT HYYT 执行标准：YD/T322-1996结构特点： HYA型市内通信电缆采用全色谱绝缘，铝塑综合护套即电缆的纵包屏蔽铝带与护套粘结成一体，形成密封护层，具有电气性能优越，施工方便的特点。

一、电缆与室外电缆盒认识（一）电缆认识1.电缆型号城轨信号采用的电缆通常有两类，普通信号电缆和数字信号电缆。

①普通信号电缆信号电缆从芯线扭绞方式分为普通型和综合扭绞型两种；从护套类型分为塑料护套、综合护套和铝护套三种，其中又分为带铠装和不带铠装两类；从绝缘上分为聚氯乙烯绝缘和聚乙烯绝缘两种。

普通型电缆芯线分层顺一个方向扭绞。

综合扭绞型电缆的芯线分成若干四芯星绞组、二芯对绞组，再分层按一定要求扭绞。

综合扭绞减少了芯线间电磁场干扰，优化了电气参数。

塑料护套电缆用于楼内。

综合护套由聚乙烯薄膜和铝箔粘接制成，为半密闭型护套，带铠装的用于室外可直埋；不带铠装的用于室外需要有电缆槽、管的有效防护。

铝护套为密闭型护套，无论是否带铠装，均可用于室外直埋。

信号电缆型号有汉语拼音字母和阿拉伯数字组成。

其含义如表1-4所列。

表1-4 信号电缆代号含义表1-5 信号电缆类型②数字信号电缆普通信号电缆虽基本满足信号系统的要求，但其传输性能和可靠性不能适应信号技术进步和发展的需求。

故需研制新型信号电缆替代现有信号电缆，实现电磁兼容，强电、弱点共揽传输。

内屏蔽数字信号电缆内有绝缘单线、四线组绞合、内屏蔽通信四线组单元组合。

绝缘单线采用内皮层、中间发泡层、外皮层三层一次共挤包在铜导体上。

四线组采用高速精密星绞综合工艺。

通信四线组单元用复合铜带纵包实现电磁屏蔽。

内屏蔽数字信号电缆代号含义如表1-6所列，型号如表1-7所列。

表1-6 数字信号电缆代号含义表1-7 内屏蔽数字信号电缆型号名称用手锯、电工刀等工具将每盘电缆外圏端头剥开，长度约为150mm，面对电缆端头，若绿色四线组在红色四线组的顺时针方向侧或者每个四线组内，绿色芯线在红色芯线的顺时针方向侧，则本端为电缆A端，反之为B端，如图1-22和1-23所示。

图1-22 综合扭绞电缆A端截面图注：表示红、绿、白、蓝皮-泡-皮绝缘芯线色标；表示红、绿、白、蓝、棕、黄四线组扎纱色标；图1-23铁路内屏蔽信号电缆A端截面图3.电缆编号综合扭绞信号电缆的芯线编号，先外层后内层，每层按红、绿、白、蓝、白、蓝……的玻璃丝颜色顺序绕行编星绞组序，用罗马数字表示“Ⅰ、Ⅱ、Ⅲ……”，每一星绞组内则按红、白、蓝、绿的绝缘颜色顺序编芯线号，用阿拉伯数字表“1、2、3、4”，例如红色星绞组里红色绝缘芯线编号为“Ⅰ-1”，绿色星绞组内白色绝缘芯线编号为“Ⅱ-2”；对绞组序从星绞红组旁的对绞组开始，按顺时针方向编，用“D”表示，每一对绞组内先编红色绝缘芯线，后编白色绝缘芯线，依次编号，其表示方法为“D-1，D-2，D-3……”；层绞单芯电缆从星绞红组旁红色绝缘芯线开始编，顺时针顺序编绿、白、蓝、白……绝缘芯线，先编外层后编内层，依次用阿拉伯数字表示，其表示方法为“1、2、3……”。

信号电缆型号的识别
1.信号电缆按护套类型包括塑料护套PTY03、 PTY23、综合护套PTYA23、PTYA22、铝护套PTYL23、PTYL22信号电缆；
2.信号数字电缆分为塑料护套SPTYW03、SPTYW23、综合护套SPTYWA23铝护套SPTYWL23、内屏蔽SPTYWP03或SPTYWP23、SPTYWPA23、SPTYWPL23数字信号电缆;
SP-数字信号电缆
T-铁路YW-皮-泡-皮物理发泡聚乙烯绝缘 P-内屏蔽L-铝护套A-综合护套23-双钢带铠装聚乙烯外护套03-聚乙烯外护套
铁路信号电缆虽然满足铁路信号的基本要求,但是其传输性能和可靠性不能适应新技术的发展;信号电缆没有规定通信技术指标,不能满足计算机联锁、微机监测、调度集中和调度监督的传输要求;另外信号电缆电容指标偏大,无法与载频较高的轨道电路配套使用;大功率的交流转辙机S700L 、ZYJ7需进一步提高电缆传输强电的安全性能;信号电缆没有串音防护指标,用它同缆传输信号电灯、道岔控制、多信息载频、计轴信息和工作电话时从在相互之间的干扰;新型的铁路信号数字电缆可以实现信号通信兼容,强电、弱点共缆传输; 铁路数字信号电缆内由有绝缘单线、四线组绞合、内屏蔽通信四线组单元组合;绝缘单线采用内皮层、中间发泡层、外皮层三层一次工挤在铜导线上;四线组采用高速精密星绞综合工艺,电容耦合系数达到最小值;通信四线组单元采用复合铜带纵包实现电磁屏蔽;并在成缆工序中合理设计各四线组绞合节距地匹配,降低组间直接系统性耦合,一降低串音;与铁路信号电缆相比,铁路数字信号电缆通过以上结构设计和工艺措施,工作电容指标由
50nF/km降低到29nF/km,电容耦合系数K1平均值由141pF/km降低到81pF/km,等同于长途对称通信电缆指标,其它指标也基本达到了通信电缆指标;。
