电线电缆识别标志一般规定

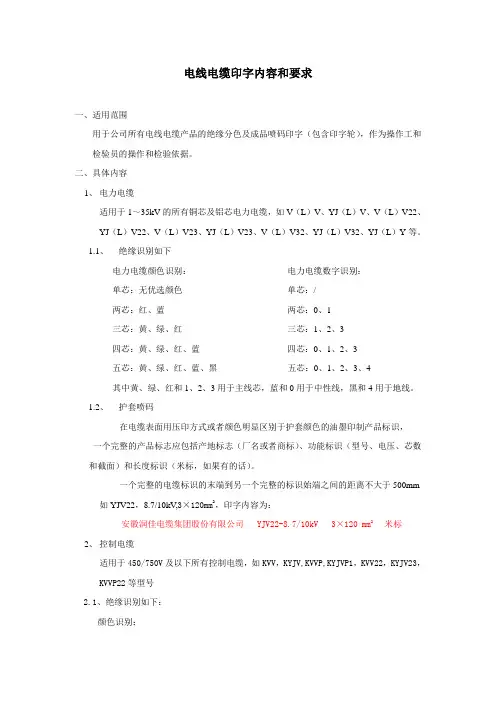

电线电缆印字内容和要求一、适用范围用于公司所有电线电缆产品的绝缘分色及成品喷码印字（包含印字轮），作为操作工和检验员的操作和检验依据。

二、具体内容1、电力电缆适用于1～35kV的所有铜芯及铝芯电力电缆，如V（L）V、YJ（L）V、V（L）V22、YJ（L）V22、V（L）V23、YJ（L）V23、V（L）V32、YJ（L）V32、YJ（L）Y等。

1.1、绝缘识别如下电力电缆颜色识别：电力电缆数字识别：单芯：无优选颜色单芯：/两芯：红、蓝两芯：0、1三芯：黄、绿、红三芯：1、2、3四芯：黄、绿、红、蓝四芯：0、1、2、3五芯：黄、绿、红、蓝、黑五芯：0、1、2、3、4其中黄、绿、红和1、2、3用于主线芯，蓝和0用于中性线，黑和4用于地线。

1.2、护套喷码在电缆表面用压印方式或者颜色明显区别于护套颜色的油墨印制产品标识，一个完整的产品标志应包括产地标志（厂名或者商标）、功能标识（型号、电压、芯数和截面）和长度标识（米标，如果有的话）。

一个完整的电缆标识的末端到另一个完整的标识始端之间的距离不大于500mm 如YJV22，8.7/10kV,3×120mm2，印字内容为：安徽润佳电缆集团股份有限公司 YJV22-8.7/10kV 3×120 mm2 米标2、控制电缆适用于450/750V及以下所有控制电缆，如KVV，KYJV,KVVP,KYJVP1，KVV22，KYJV23，KVVP22等型号2.1、绝缘识别如下：颜色识别：两芯电缆：无优先选用色谱三芯电缆：黄/绿、浅蓝、棕或浅蓝、黑、棕四芯电缆：黄/绿、浅蓝、棕、黑或浅蓝、黑、棕、黑或棕五芯电缆：黄/绿、浅蓝、棕、黑、黑或棕；或者浅蓝、黑、棕、黑或棕、黑或棕除黄/绿线芯外，其他绝缘不得使用黄色或绿色，客户有要求除外。

对于黄/绿线芯，其中一种颜色应至少覆盖线芯表面的30％，且不大于70％，另一种颜色覆盖其余部分。

数字识别：采用阿拉伯数字从1开始，数字与绝缘颜色应有明显色差，推荐使用黑色绝缘印白字。

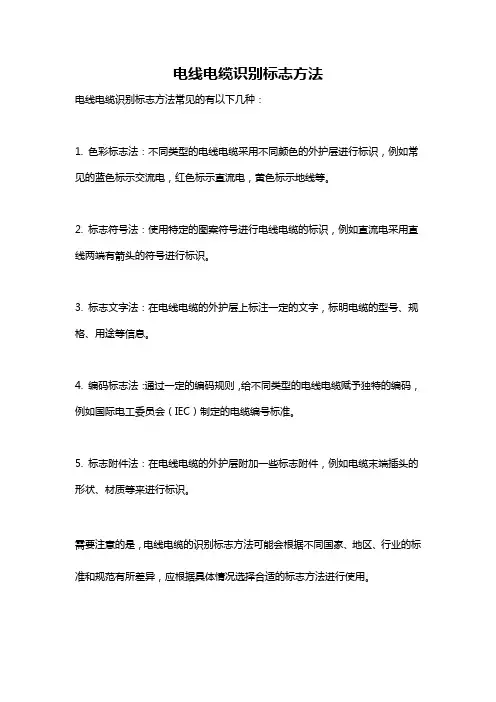

电线电缆识别标志方法
电线电缆识别标志方法常见的有以下几种：
1. 色彩标志法：不同类型的电线电缆采用不同颜色的外护层进行标识，例如常见的蓝色标示交流电，红色标示直流电，黄色标示地线等。

2. 标志符号法：使用特定的图案符号进行电线电缆的标识，例如直流电采用直线两端有箭头的符号进行标识。

3. 标志文字法：在电线电缆的外护层上标注一定的文字，标明电缆的型号、规格、用途等信息。

4. 编码标志法：通过一定的编码规则，给不同类型的电线电缆赋予独特的编码，例如国际电工委员会（IEC）制定的电缆编号标准。

5. 标志附件法：在电线电缆的外护层附加一些标志附件，例如电缆末端插头的形状、材质等来进行标识。

需要注意的是，电线电缆的识别标志方法可能会根据不同国家、地区、行业的标准和规范有所差异，应根据具体情况选择合适的标志方法进行使用。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电线电缆的识别标志(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes电线电缆的识别标志(通用版)电线电缆识别标志第1部分：一般规定GB6995.1-861适用范围本标准适用于电气装备电线电缆、电力电缆和通信电缆等电缆识别标志及绝缘线芯的识别标志。

2目的本标准对电线电缆及其绝缘线芯的识别标志方法作出了统一的标准化规定，以保证电线电缆正确连接、安装和安全运行。

3定义3.1电缆识别标志用文字、字母、符号、颜色等标记标出电线电缆的制造厂、产品商标、型号、规格、性能等。

3.2绝缘线芯识别标志用阿拉伯数字、颜色(单一颜色或组合颜色)区分多芯电缆的不同绝缘线芯或标明绝缘线芯的功能。

3.3标准颜色为识别标志所规定采用的颜色，并用颜色色版表示。

3.4颜色色序多芯电缆(二芯以上)绝缘线芯采用颜色识别时规定优先采用的颜色(包括组合颜色)及其顺序排列规则。

4一般要求4.1颜色识别4.1.1颜色要求标志颜色应能确认符合或接近GB6995.2-86《电线电缆识别标志第2部分：标准颜色》规定的某一种颜色。

4.1.2清晰度标志颜色应易于识别或易于辨认。

4.1.3耐擦性标志应耐擦，擦试后的颜色应基本保持不变。

4.2数字识别4.2.1颜色要求载体应是同一种颜色；所有识别数字的颜色应具有相同颜色。

载体颜色与标志颜色应明显不同，且应能确认符合或接近GB6995.2-86规定的某一种颜色。

4.2.2清晰度数字标志应清晰，字迹清楚。

4.2.3耐擦性数字标志应耐擦，擦试后的标志应仍保持不变。

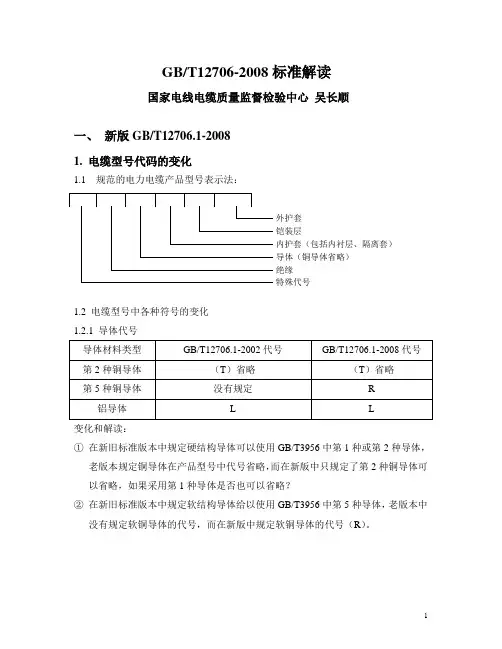

GB/T12706-2008标准解读国家电线电缆质量监督检验中心 吴长顺一、 新版GB/T12706.1-20081. 电缆型号代码的变化1.1 规范的电力电缆产品型号表示法：外护套铠装层内护套（包括内衬层、隔离套） 导体（铜导体省略） 绝缘 特殊代号1.2 电缆型号中各种符号的变化 1.2.1 导体代号 变化和解读：① 在新旧标准版本中规定硬结构导体可以使用GB/T3956中第1种或第2种导体，老版本规定铜导体在产品型号中代号省略，而在新版中只规定了第2种铜导体可以省略，如果采用第1种导体是否也可以省略？② 在新旧标准版本中规定软结构导体给以使用GB/T3956中第5种导体，老版本中没有规定软铜导体的代号，而在新版中规定软铜导体的代号（R ）。

变化和解读：在GB/T12706.1中只规定了采用四种材料作为绝缘材料，前三种材料代号没有变化，第四种材料（硬乙丙橡胶绝缘）代号由“HE”变为“EY”。

当采用其他材料作为电缆绝缘时，应如何对待？1.2.3挤包的内衬层和隔离层（护套）代号变化和解读：①新标准取消了挡潮层聚乙烯护套材料；什么叫挡潮层聚乙烯护套材料？②在新版标准中将“聚乙烯护套”改成“聚乙烯或聚烯烃护套”，范围更广，能适用于无卤低烟系列产品的型号中；③对“弹性体护套”的解释应注意：如果订货合同中没有明确规定“弹性体护套”的材料类别（氯丁橡胶、氯磺化聚乙烯或类似聚合物为基材的混合物），则采用何种材料由制造企业决定。

氯丁橡胶、氯磺化聚乙烯的性能如何？在新老标准中对铠装材料代号没有发生变化。

双钢带铠装 2细圆钢丝铠装 3粗圆钢丝铠装 4（双）非磁性金属带铠装 6非磁性金属丝铠装7解读：①在产品标准中有扁金属线铠装类型，但在电缆代码中没有给定，今后如果用到扁金属线铠装类型的产品，如何表述？什么情况下可以使用扁金属线铠装？只有当铠装前电缆直径大于15mm是才能使用扁金属线铠装（第12.5条）。

②在产品标准中没有明确“细圆钢丝”和“粗圆钢丝”直径的分界线，在具体产品中如何表述？③GB/T2952中“细圆钢丝”和“粗圆钢丝”直径的分界线为：细圆钢丝直径：0.8～3.15mm；粗圆钢丝直径：4.0～6.0mm；④（双）非磁性金属带铠装材料为不锈钢带、铝或铝合金带等。

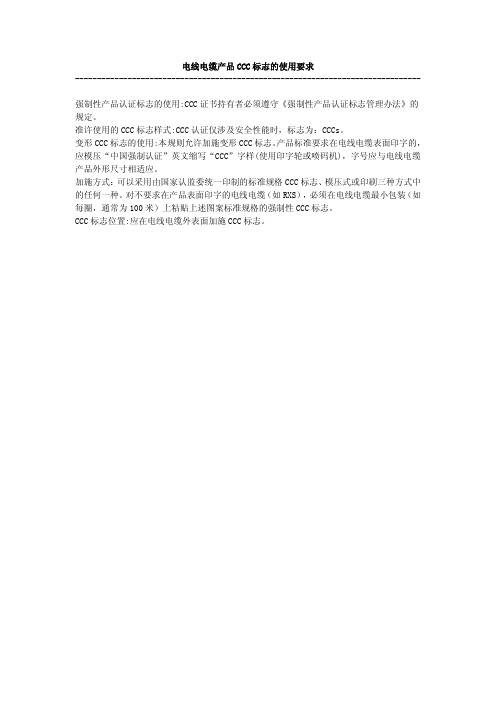

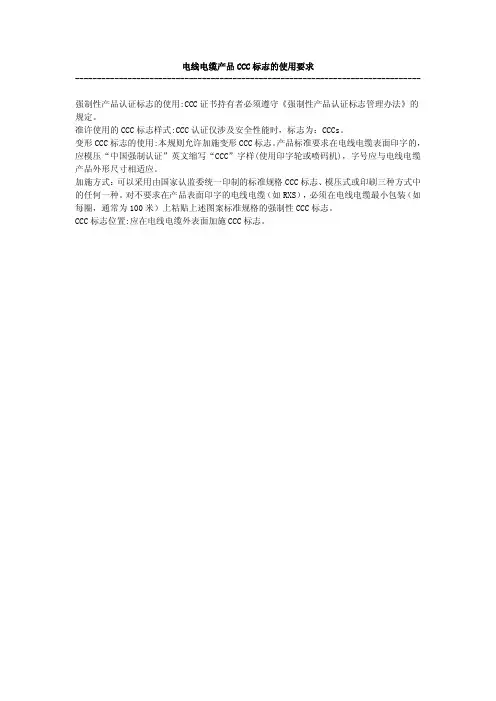

电线电缆产品CCC标志的使用要求
-------------------------------------------------------------------------------
强制性产品认证标志的使用:CCC证书持有者必须遵守《强制性产品认证标志管理办法》的规定。

准许使用的CCC标志样式:CCC认证仅涉及安全性能时，标志为：CCCs。

变形CCC标志的使用:本规则允许加施变形CCC标志。

产品标准要求在电线电缆表面印字的，应模压“中国强制认证”英文缩写“CCC”字样(使用印字轮或喷码机)，字号应与电线电缆产品外形尺寸相适应。

加施方式：可以采用由国家认监委统一印制的标准规格CCC标志、模压式或印刷三种方式中的任何一种。

对不要求在产品表面印字的电线电缆（如RXS），必须在电线电缆最小包装（如每圈，通常为100米）上粘贴上述图案标准规格的强制性CCC标志。

CCC标志位置:应在电线电缆外表面加施CCC标志。

不同颜色的电缆代表的意思在工业用电和民用电中，输电电缆一定是采用各种各样的颜色用来标识，这些色彩缤纷的电缆颜色有什么特殊规定吗？是强制要求还是约定俗成？一、电缆颜色定义《GB/T6995.2-2008电线电缆识别标志方法》规定，电线电缆识别用的标准颜色为：白色、红色、黑色、黄色、蓝色、绿色、橙色、灰色、棕色、青绿色、紫色和粉红色。

《GB 2681-81电工成套装置中的导线颜色》统一各种颜色的标定含义。

黑色：装置和设备的内部布线。

棕色：直流电路的正极。

红色：三相电路的C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。

黄色：三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。

绿色：三相电路的B相。

蓝色：直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管或可控硅管的阳极。

淡蓝色：三相电路的零线或中性线；直流电路的接地中线。

白色：双向可控硅管的主电极；无指定用色的半导体电路。

黄和绿双色：安全用的接地线。

红、黑色并行：用双芯导线或双根绞线连接的交流电路。

所以电缆颜色是有国家标准的，必须强制执行。

二、电缆颜色的应用在家用电中，一般是采用单相220V的交流电，也就是一根火线，用红色标识；一根零线，用蓝色标识;一根安全用的接地线，用黄和绿双色标识。

在输送电线路中，一般采用三相五线制，黄、绿、红分别代表A，B，C三相，另外两条分别是蓝色的工作零线N以及黄绿双色的保护零线PE。

工业供电一般采用三相四线制，黄、绿、红分别代表A，B，C三相，黄绿双色线为保护零线PE。

三、电缆颜色的作用国标规定了电缆颜色的强制要求，一方面是规范的布线使得整体工程更加美观，提高整体布线的形象。

更重要的是规范的布线为了防止错误操作的发生。

在电力施工中，施工人员可以根据电缆颜色轻而易举的正确区分出导线中各类线，防止接线出错，发生重大事故。

在很多工业应用中，很多大电流、高压电缆本身只有黑色，使用时也必须将电缆用各种带颜色热缩管进行相应的标识。

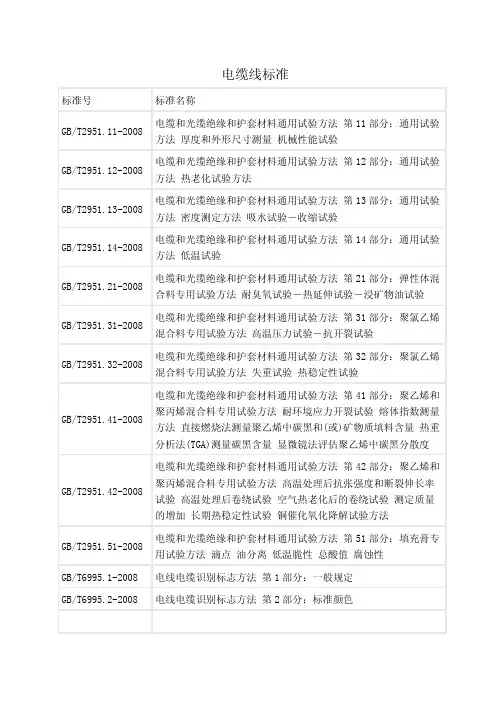

电缆线标准标准号标准名称GB/T2951.11-2008电缆和光缆绝缘和护套材料通用试验方法 第11部分：通用试验方法 厚度和外形尺寸测量 机械性能试验GB/T2951.12-2008电缆和光缆绝缘和护套材料通用试验方法 第12部分：通用试验方法 热老化试验方法GB/T2951.13-2008电缆和光缆绝缘和护套材料通用试验方法 第13部分：通用试验方法 密度测定方法 吸水试验－收缩试验GB/T2951.14-2008电缆和光缆绝缘和护套材料通用试验方法 第14部分：通用试验方法 低温试验GB/T2951.21-2008电缆和光缆绝缘和护套材料通用试验方法 第21部分：弹性体混合料专用试验方法 耐臭氧试验－热延伸试验－浸矿物油试验GB/T2951.31-2008电缆和光缆绝缘和护套材料通用试验方法 第31部分：聚氯乙烯混合料专用试验方法 高温压力试验－抗开裂试验GB/T2951.32-2008电缆和光缆绝缘和护套材料通用试验方法 第32部分：聚氯乙烯混合料专用试验方法 失重试验 热稳定性试验GB/T2951.41-2008电缆和光缆绝缘和护套材料通用试验方法 第41部分：聚乙烯和聚丙烯混合料专用试验方法 耐环境应力开裂试验 熔体指数测量方法 直接燃烧法测量聚乙烯中碳黑和(或)矿物质填料含量 热重分析法(TGA)测量碳黑含量 显微镜法评估聚乙烯中碳黑分散度GB/T2951.42-2008电缆和光缆绝缘和护套材料通用试验方法 第42部分：聚乙烯和聚丙烯混合料专用试验方法 高温处理后抗张强度和断裂伸长率试验 高温处理后卷绕试验 空气热老化后的卷绕试验 测定质量的增加 长期热稳定性试验 铜催化氧化降解试验方法GB/T2951.51-2008电缆和光缆绝缘和护套材料通用试验方法 第51部分：填充膏专用试验方法 滴点 油分离 低温脆性 总酸值 腐蚀性GB/T6995.1-2008电线电缆识别标志方法 第1部分：一般规定GB/T6995.2-2008电线电缆识别标志方法 第2部分：标准颜色标准号标准名称GB/T6995.3-2008电线电缆识别标志方法 第3部分：电线电缆识别标志GB/T6995.4-2008电线电缆识别标志方法 第4部分：电气装备电线电缆绝缘线芯识别标志GB/T6995.5-2008电线电缆识别标志方法 第5部分：电力电缆绝缘线芯识别标志GB/T7095.1-2008漆包铜扁绕组线 第1部分：一般规定GB/T7095.2-2008漆包铜扁绕组线 第2部分：120级缩醛漆包铜扁线GB/T7095.3-2008漆包铜扁绕组线 第3部分：155级聚酯漆包铜扁线GB/T7095.4-2008漆包铜扁绕组线 第4部分：180级聚酯亚胺漆包铜扁线GB/T7095.5-2008漆包铜扁绕组线 第5部分：240级芳族聚酰亚胺漆包铜扁线GB/T7095.6-2008漆包铜扁绕组线 第6部分：200级聚酯或聚酯亚胺/聚酰胺酰亚胺复合漆包铜扁线GB/T7095.7-2008漆包铜扁绕组线 第7部分：130级聚酯漆包铜扁线GB/T18014-2008电雷管引爆用聚氯乙烯绝缘电线GB/T18380.11-2008电缆和光缆在火焰条件下的燃烧试验 第11部分：单根绝缘电线电缆火焰垂直蔓延试验 试验装置GB/T18380.12-2008电缆和光缆在火焰条件下的燃烧试验 第12部分：单根绝缘电线电缆火焰垂直蔓延试验 1kW预混合型火焰试验方法GB/T18380.13-2008电缆和光缆在火焰条件下的燃烧试验 第13部分：单根绝缘电线电缆火焰垂直蔓延试验 测定燃烧的滴落(物)/微粒的试验方法GB/T18380.21-2008电缆和光缆在火焰条件下的燃烧试验 第21部分：单根绝缘细电线电缆火焰垂直蔓延试验 试验装置GB/T18380.22-2008电缆和光缆在火焰条件下的燃烧试验 第22部分：单根绝缘细电线电缆火焰垂直蔓延试验 扩散型火焰试验方法GB/T18380.31-2008电缆和光缆在火焰条件下的燃烧试验 第31部分：垂直安装的成束电线电缆火焰垂直蔓延试验 试验装置标准号标准名称GB/T18380.32-2008电缆和光缆在火焰条件下的燃烧试验 第32部分：垂直安装的成束电线电缆火焰垂直蔓延试验 AF/R类GB/T18380.33-2008电缆和光缆在火焰条件下的燃烧试验 第33部分：垂直安装的成束电线电缆火焰垂直蔓延试验 A类GB/T18380.34-2008电缆和光缆在火焰条件下的燃烧试验 第34部分：垂直安装的成束电线电缆火焰垂直蔓延试验 B类GB/T18380.35-2008电缆和光缆在火焰条件下的燃烧试验 第35部分：垂直安装的成束电线电缆火焰垂直蔓延试验 C类GB/T18380.36-2008电缆和光缆在火焰条件下的燃烧试验 第36部分：垂直安装的成束电线电缆火焰垂直蔓延试验 D类GB/T1179-2008圆线同心绞架空导线GB/T5023.1-2008额定电压450/750V及以下聚氯乙烯绝缘电缆 第1部分：一般要求GB/T5023.2-2008额定电压450/750V及以下聚氯乙烯绝缘电缆 第2部分：试验方法GB/T5023.3-2008额定电压450/750V及以下聚氯乙烯绝缘电缆 第3部分：固定布线用无护套电缆GB/T5023.4-2008额定电压450/750V及以下聚氯乙烯绝缘电缆 第4部分：固定布线用护套电缆GB/T5023.5-2008额定电压450/750V及以下聚氯乙烯绝缘电缆 第5部分：软电缆（软线）GB/T5023.7-2008额定电压450/750V及以下聚氯乙烯绝缘电缆 第7部分：二芯或多芯屏蔽和非屏蔽软电缆GB/T7672.1-2008玻璃丝包绕组线 第1部分：玻璃丝包铜扁绕组线 一般规定GB/T7672.2-2008玻璃丝包绕组线 第2部分：130级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线GB/T7672.21-2008玻璃丝包绕组线 第21部分：玻璃丝包铜圆绕组线 一般规定标准号标准名称GB/T7672.22-2008玻璃丝包绕组线 第22部分：155级浸漆玻璃丝包铜圆线和玻璃丝包漆包铜圆线GB/T7672.23-2008玻璃丝包绕组线 第23部分：180级浸漆玻璃丝包铜圆线和玻璃丝包漆包铜圆线GB/T7672.24-2008玻璃丝包绕组线 第24部分：200级浸漆玻璃丝包铜圆线和玻璃丝包漆包铜圆线GB/T7672.3-2008玻璃丝包绕组线 第3部分：155级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线GB/T7672.4-2008玻璃丝包绕组线 第4部分：180级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线GB/T7672.5-2008玻璃丝包绕组线 第5部分：200级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线GB/T7672.6-2008玻璃丝包绕组线 第6部分：玻璃丝包薄膜绕包铜扁线GB/T9326.1-2008交流500kV及以下纸或聚丙烯复合纸绝缘金属套充油电缆及附件 第1部分：试验GB/T9326.2-2008交流500kV及以下纸或聚丙烯复合纸绝缘金属套充油电缆及附件 第2部分：交流500kV及以下纸绝缘铅套充油电缆GB/T9326.3-2008交流500kV及以下纸或聚丙烯复合纸绝缘金属套充油电缆及附件 第3部分：终端GB/T9326.4-2008交流500kV及以下纸或聚丙烯复合纸绝缘金属套充油电缆及附件 第4部分：接头GB/T9326.5-2008交流500kV及以下纸或聚丙烯复合纸绝缘金属套充油电缆及附件 第5部分：压力供油箱GB/T9330.1-2008塑料绝缘控制电缆 第1部分：一般规定GB/T9330.2-2008塑料绝缘控制电缆 第2部分：聚氯乙烯绝缘和护套控制电缆标准号标准名称GB/T9331-2008船舶电气装置 额定电压1kV和3kV挤包绝缘非径向电场单芯和多芯电力电缆GB/T11018.1-2008丝包铜绕组线 第1部分：丝包单线GB/T11018.2-2008丝包铜绕组线 第2部分：130级丝包直焊聚氨酯漆包束线GB/T12527-2008额定电压1kV及以下架空绝缘电缆GB/T12528-2008交流额定电压3kV及以下轨道交通车辆用电缆GB/T12666.1-2008单根电线电缆燃烧试验方法 第1部分：垂直燃烧试验GB/T12666.2-2008单根电线电缆燃烧试验方法 第2部分：水平燃烧试验GB/T12666.3-2008单根电线电缆燃烧试验方法 第3部分：倾斜燃烧试验GB/T12971.1-2008电力牵引用接触线 第1部分：铜及铜合金接触线GB/T12971.2-2008电力牵引用接触线 第2部分：钢、铝复合接触线GB/T12972.10-2008矿用橡套软电缆 第10部分：矿工帽灯电线GB/T12972.1-2008矿用橡套软电缆 第1部分：一般规定GB/T12972.2-2008矿用橡套软电缆 第2部分：额定电压1.9/3.3kV及以下采煤机软电缆GB/T12972.3-2008矿用橡套软电缆 第3部分：额定电压0.66/1.14kV采煤机屏蔽监视加强型软电缆GB/T12972.4-2008矿用橡套软电缆 第4部分：额定电压1.9/3.3kV及以下采煤机金属屏蔽软电缆标准号标准名称GB/T12972.5-2008矿用橡套软电缆 第5部分：额定电压0.66/1.14kV及以下移动橡套软电缆电缆型号-电线电缆规格型号-屏蔽电缆型号-控制电缆型号-通信电缆型号-矿用通信电缆型号-铠装电缆规格型号1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层2）BV 铜芯聚氯乙烯绝缘电线；BLV 铝芯聚氯乙烯绝缘电线；BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR 铜芯聚氯乙烯绝缘软线；RV 铜芯聚氯乙烯绝缘安装软线；RVB 铜芯聚氯乙烯绝缘平型连接线软线；BVS 铜芯聚氯乙烯绝缘绞型软线；RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR 聚乙烯绝缘软电线；BYVR 聚乙烯绝缘聚氯乙烯护套软线；RY 聚乙烯绝缘软线；RYV 聚乙烯绝缘聚氯乙烯护套软线3）电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）。

10kV电力电缆通用技术规范1 标准和规范1.1 除本规范特别规定外，卖方所提供的设备均应按下列标准和规范进行设计、制造、检验和安装。

所用的标准必须是其最新版本。

如果这些标准内容矛盾，应按最高标准的条款执行或按双方商定的标准执行。

如果卖方选用标书规定以外的标准，需提交与这种替换标准相当的或优于标书规定标准的证明，同时提供与标书规定标准的差异说明。

1.2 本条件中标明的参数数值是作为特殊强调的条款。

1.3 引用标准，引用标准一览表见表1。

这些标准应是现行的有效版本，同时在与下述标准各方达成协议的基础上鼓励研究采用下述最新版本的可能性。

表1 引用标准一览表2 技术参数和性能要求2.1 电缆结构电缆结构除符合GB/T 12706.2的规定外，还应满足以下要求。

2.1.1 导体导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。

导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956。

2.1.2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。

绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。

生产厂家提供对产品工艺制造水平的描述，包括干式交联流水线方式，生产设备中的测偏装置、干式交联，冷却装置的描述等。

2.1.3 导体屏蔽导体屏蔽应为挤包的半导电层，电阻率不大于100Ω·cm。

半导电层应均匀地包覆在导体上，并和绝缘紧密结合，表面光滑，无明显绞线凸纹，不应有尖角、颗粒、烧焦或擦伤的痕迹。

标称截面积500mm2及以上电缆导体屏蔽应由半导电带和挤包半导电层复合组成。

2.1.4绝缘绝缘标称厚度为4.5mm，绝缘厚度平均值应不小于标称值，任一点最小测量厚度应不小于标称厚度tn的90%。

任一断面的偏心率[(最大测量厚度－最小测量厚度)/最大测量厚度]应不大于10%。

电缆的绝缘偏心度应符合下式规定（tmax－ tmin）/tmax≤10%式中：tmax——绝缘最大厚度，mm；tmin——绝缘最小厚度，mm；tn——绝缘标称厚度，mm。

电缆线标准RV 铜芯聚氯乙烯绝缘安装软线；RVB 铜芯聚氯乙烯绝缘平型连接线软线；BVS 铜芯聚氯乙烯绝缘绞型软线；RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR 聚乙烯绝缘软电线；BYVR 聚乙烯绝缘聚氯乙烯护套软线；RY 聚乙烯绝缘软线；RYV 聚乙烯绝缘聚氯乙烯护套软线3）电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆检验标准电线电缆检验标准1))IEC60055额定电压18/30kV及以下铜芯或铝芯纸绝缘金属护套电缆2)IEC60121工业退火铝导线3)IEC60189聚氯乙烯绝缘聚氯乙烯护套低频通信电缆和电线4)IEC60227额定电压450/750V及以下聚氯乙烯绝缘电缆5)IEC60245额定电压450/750V及以下橡皮绝缘电缆6)IEC60317特种绕组线7)IEC60502额定电压1〜30kV挤包绝缘电力电缆8)IEC60702额定电压750V及以下矿物绝缘电缆及其终端9)IEC60708聚烯烃绝缘挡潮层聚烯烃护套低频电缆10)IEC60799电线组件11)IEC60800额定电压300/500V防结冰和舒适供热用加热电缆12)IEC60840额定电压30〜150kV挤包绝缘电力电缆及其附件试验13)IEC60889架空导线用硬铝线15)GB6995.1—1986电线电缆识别标志第一部分16)GB6995.2—1986电线电缆识别标志第二部分17)GB6995.3—1986电线电缆识别标志第三部分18)GB6995.4—1986电线电缆识别标志第四部分19)GB6995．5—1986电线电缆识别标志第五部分：电力电缆绝缘线芯识别标志20)GB5585.1—1985电工用铜、铝及其合金母线第1部分：一般规定21)GB5585.2—1985电工用铜、铝及其合金母线第2部分：铜母线22)GB5585.3—1985电工用铜、铝及其合金母线第3部分：铝母线23)GB18014—1999电雷管引爆用聚氯乙烯绝缘电线24)GB4884—1985绝缘导线的标记25)GB11017—1989额定电压110kV铜芯、铝芯交联聚乙烯绝缘电力电缆26)GB12527—1990额定电压1kV及以下架空绝缘电缆27)GB12528.1—1990交流额定电压3kV及以下铁路机车车辆用电缆(电线)一般规定28)GB12706.1—1991分：额定电压35kV及以下铜芯、铝芯塑29)GB12706.2—1991额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第二部分：聚氯乙烯绝缘电力电缆30)GB12706.3—1991额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第三部分：交联聚乙烯绝缘电力电缆31)GB12971.1—1991电力牵引用接触线第一部分：一般规定32)GB12971.2—1991电力牵引用接触线第二部分：铜接触线33)GB12971.3—1991电力牵引用接触线第三部分：钢、铝复合接触线34)GB12971.4—1991电力牵引用接触线第四部分：钢、铝及铝合金复合接触线35)GBl2971．5—1991电力牵引用接触线第五部分：铝合金接触线36)GB12972.10—1991矿用橡套软电缆第十部分：矿工帽灯电线37)GB12972.1—1991矿用橡套软电缆第一部分：一般规定38)GB12972.2—1991矿用橡套软电缆第二部分：额定电压0.66/1.14kV及以下采煤机软电缆39)GB12972.3—1991矿用橡套软电缆第三部分：额定电压0.66 /1.14kV采煤机屏蔽监视加强型软电缆40)GB12972.4—1991矿用橡套软电缆第四部分：额定电压0.66/1.14kV采煤机金属屏蔽软电线41)GBl2972.5—1991矿用橡套软电缆第五部分：额定电压0.66/1.14kV及以下移动橡套软电缆42)G B12972.6—1991矿用橡套软电缆第六部分：额定电压3.6/6kV屏蔽监视型软电缆43)G B12972.7—1991矿用橡套软电缆第七部分：额定电压3.6/6kV屏蔽橡套软电缆44)G B12972.8—1991矿用橡套软电缆第八部分：额定电压0.3/0.5kV矿用电钻电缆45)GB12972.9—1991矿用橡套软电缆第九部分：矿用移动轻型橡套软电缆46)GBI4049—1993额定电压10kV、35kV架空绝缘电缆47)GB14316—1993间距1.27mm绝缘刺破型端接式聚氯乙烯绝缘带状电缆48)GB5013.1—1997额定电压450/750V及以下橡皮绝缘电缆第1部分：一般要求50)GB5013.3—1997额定电压450/750V及以下橡皮绝缘电缆第3部分：耐热硅橡胶绝缘电缆51)GB5013.4—1997额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆52)GB5013.5—1997额定电压450/750V及以下橡皮绝缘电缆第5部分：电梯电缆53)GB5013.6—1997额定电压450/750V及以下橡皮绝缘电缆第6部分：电焊机电缆54)GB5013.7—1997额定电压450/750V及以下橡皮绝缘电缆第7部分：耐热乙烯一乙酸乙烯酯橡皮绝缘电缆55)GB5023.1—1997额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分：一般要求56)GB5023.2—1997额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验方法57)GB5023.3—1997额定电压450/750V及以下聚氯乙烯绝缘电缆第3部分：固定布线用无护套电缆58)GB5023.4—1997额定电压450/750V及以下聚氯乙烯绝缘60)GB5023.6—1997额定电压450/750V及以下聚氯乙烯绝缘电缆第6部分：电梯电缆和挠性连接用电缆61)GB5023.7—1997额定电压450/750V及以下聚氯乙烯绝缘电缆第7部分：2芯或多芯屏蔽和非屏蔽软电缆62)GB5579—1985医用x射线设备高压电缆插头插座连接63)GB9326.1—1988交流330kV及以下油纸绝缘自容式充油电缆及附件一般规定64)GB9326.2—1988交流330kV及以下油纸绝缘自容式充油电缆及附件油纸绝缘自容式充油电缆65)GB9326.3—1988交流330kV及以下油纸绝缘自容式充油电缆及附件终端66)GB9326.4—1988交流330kV及以下油纸绝缘自容式充油电缆及附件接头67)GB9326.5—1988交流330kV及以下油纸绝缘自容式充油电缆及附件压力供油箱68)GB9330.1—1988塑料绝缘控制电缆一般规定69)GB9330.2—1988塑料绝缘控制电缆聚氯乙烯绝缘和护套控制电缆70)JB1601—1993额定电压300/500V橡皮绝缘固定敷设电线。

低压电缆线颜色和电压的标准
根据《电线电缆识别标志方法》的规定，低压电缆线的标准颜色如下：
1. 白色：用于标识中性线，通常为零线。

2. 红色：用于标识火线，通常为相线。

3. 黑色：用于标识接地线。

4. 黄色：用于标识控制线。

5. 蓝色：用于标识中性线。

6. 绿色：用于标识中性线。

7. 橙色：用于标识相线。

8. 灰色：用于标识控制线。

9. 棕色：用于标识中性线。

10. 青绿色：用于标识接地线。

11. 紫色：用于标识控制线。

根据《低压配电系统设计规范》的规定，低压电缆线的电压标准为1kV及以下。

这意味着，低压电缆线的额定电压不应超过1000伏特。

需要注意的是，这些标准可能因国家和地区而异，因此在实际应用中应根据当地的相关标准进行选择。

此外，在选择电缆线时，还应考虑其他因素，如电缆线的用途、环境条件和安全要求等。

例如，在高温或潮湿环境下使用的电缆线，
应选择具有更高耐热性和防潮性的电缆线。

国标中电线电缆识别方法在我们的日常生活中，电线电缆无处不在，它们是我们电器设备的重要组成部分。

然而，不同类型的电线电缆在用途和性能方面存在差异，因此它们需要被正确地识别和标识。

在中国，电线电缆的识别和标识遵循国家标准，即“GB/T 3048.1-2014 电线电缆的标志和识别方法”。

这个国标规定了三种电线电缆的标志和识别方法：颜色标志、数字标志和字母标志。

其中，颜色标志是最常用的一种，通过不同的颜色来识别和区分不同种类的电线电缆。

下面我们来详细了解一下这三种标志和识别方法。

1. 颜色标志颜色标志是指电线电缆所使用的绝缘材料和外护层的颜色，以及电线电缆所用的导体颜色。

这种标志方法既简单又实用，广泛应用于各种电线电缆的识别标识中。

根据国家标准，不同颜色代表不同的电线电缆类型，具体如下：- 黄/绿色：接地线- 蓝色：零线- 灰色：保护导线- 黄色：保护接地导线- 棕色：相线- 红色：正极- 黑色：负极- 白色：中性线- 橙色：通信线- 紫色：信号线2. 数字标志数字标志是指在电线电缆上打印的数字编号，用于标识电线电缆的型号、规格和性能等信息。

数字标志通常出现在电线电缆的外护层上，可以用来辅助颜色标志进行识别。

数字标志的编号是按照国家标准GB/T 3048.1-2014规定的。

3. 字母标志字母标志是指在电线电缆上打印的字母编号，用于标识电线电缆的特殊用途或生产厂家等信息。

字母标志通常出现在电线电缆的外护层上，与颜色标志和数字标志一起使用，以确保正确识别和标识电线电缆。

总的来说，正确的电线电缆标志和识别方法对于保障电气安全至关重要。

如果您不确定如何识别或标识电线电缆，请咨询专业电气工程师或技术人员。
