电气图标识别大全

下面是常用电器文字代号YF是防火阀。

给你提供些资料，绝对有用。

可不可以再追加些分数啊?电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ）电压继电器（负序零序）KP 极化继电器KR 干簧继电器KI 阻抗继电器KW（NZ）功率方向继电器(负序零序）KA 瞬时继电器; 瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU--熔断器FR—-热继电器KM —-接触器KA--1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM-—接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB-—按钮开关SA 转换开关电流表PA 电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表（负荷监控仪）PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB 插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件（电加热）FH照明灯（发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B压力变换器BP温度变换器BT速度变换器BV 时间测量传感器BT1BK液位测量传感器BL温度测量传感器BHBM电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器（负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序）KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ）功率方向继电器（负序零序）KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU—-熔断器FR——热继电器KM ——接触器KA—-1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器SB--按钮开关Q--电路的开关器件FU——熔断器KM——接触器KA-—1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT-—延时有或无继电器SB—-按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪）PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA 光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C 电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT 复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE 发热器件(电加热）FH照明灯（发光器件）EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK液位测量传感器BL温度测量传感器BHBM1。

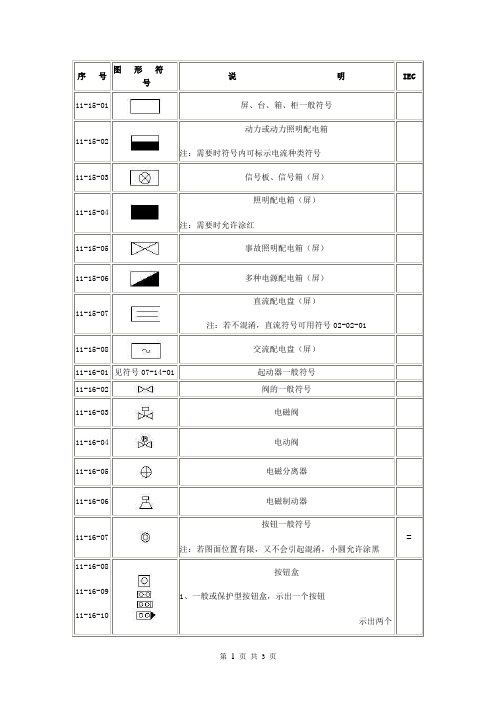

序号图形符号说明IEC 11-15-01屏、台、箱、柜一般符号11-15-02动力或动力照明配电箱注：需要时符号内可标示电流种类符号11-15-03信号板、信号箱（屏）11-15-04照明配电箱（屏）注：需要时允许涂红11-15-05事故照明配电箱（屏）11-15-06多种电源配电箱（屏）11-15-07直流配电盘（屏）注：若不混淆，直流符号可用符号02-02-0111-15-08交流配电盘（屏）11-16-01见符号07-14-01起动器一般符号11-16-02阀的一般符号11-16-03电磁阀11-16-04电动阀11-16-05电磁分离器11-16-06电磁制动器11-16-07按钮一般符号注：若图面位置有限，又不会引起混淆，小圆允许涂黑=11-16-08 11-16-09 11-16-10 11-16-11按钮盒1、一般或保护型按钮盒，示出一个按钮示出两个按钮2、密闭型按钮盒3、防爆型按钮盒11-16-12带指示灯的按钮= 11-16-13限制接近的按钮（玻璃罩等）= 11-16-14电锁= 11-17-01电阻加热装置11-17-02电弧炉11-17-03感应加热炉11-17-04电解槽或电镀槽11-17-05直流电焊机11-17-06交流电焊机11-17-07探伤设备一般符号注：星号“*”必须用不同的字母代替，以表示不同的探伤设备X-X射线探伤γ-γ射线探伤S-超声波探伤M-磁力探伤11-17-08热水器（示出引线）= 11-17-09风扇一般符号（示出引线）注：若不引起混淆，方框可省略不画=。

电气图形符号大全文件电气图形符号是电气工程领域中用于表示各种电气设备、元件和电路连接的标准化符号。

这些符号在电气图纸、电路图、原理图等设计文件中被广泛使用，对于准确传达电气系统的信息、设计意图以及进行安装、维护和故障排除等工作都具有至关重要的作用。

常见的电气图形符号包括电源符号、电阻符号、电容符号、电感符号、二极管符号、三极管符号、集成电路符号、开关符号、继电器符号、变压器符号、电机符号等等。

电源符号是电气图形符号中最基本的元素之一。

直流电源通常用一条长直线表示，上面加上短横线表示正极，下面加上短横线表示负极。

交流电源则用一个波浪线表示。

电阻符号是一个矩形，两端有引出线。

可变电阻则在矩形上方加上一个箭头。

电容符号是由两条平行的直线组成，中间填充有介质。

电感符号则是一个线圈的形状。

二极管符号是一个三角形，箭头指向阴极。

三极管有 NPN 型和PNP 型，分别用不同的图形表示。

集成电路通常用一个矩形框表示，框内标注其型号。

开关符号有多种类型，如单极开关、双极开关、双刀双掷开关等，它们的图形有所不同。

继电器符号则由一个线圈和一组触点组成。

变压器符号是两个相互耦合的线圈，根据变压器的类型和连接方式，图形会有所变化。

电机符号也有多种，如直流电机、交流电机、步进电机等，都有各自特定的图形表示。

在实际应用中，正确理解和使用电气图形符号是非常重要的。

如果符号使用不当或错误，可能会导致电气系统设计的错误，从而影响设备的正常运行甚至造成安全隐患。

例如，在绘制电路图时，如果将电阻和电容的符号混淆，可能会导致计算电路参数时出现错误，进而影响电路的性能。

同样，如果在表示开关的状态时使用了错误的符号，可能会让维修人员误解电路的工作状态，从而无法准确地进行故障排查。

为了确保电气图形符号的正确使用，国际电工委员会（IEC）和各个国家都制定了相应的标准。

这些标准规定了各种符号的形状、尺寸、颜色以及使用方法。

在学习和使用电气图形符号时，我们需要熟悉这些标准，并不断积累经验。

电气原理图符号大全, 电气原理图符号释义1. 电气原理图的定义和作用电气原理图是一种用来表示电路元件和其连接关系的图形化符号系统。

它使用简洁的线条和符号，将复杂的电路结构和元件功能以一种直观、易理解的方式表达出来。

电气原理图在电路设计、电路分析和电路故障排除等方面发挥着重要作用。

2. 常见电气原理图符号和释义2.1 电源符号•电池图标：代表直流电源或电池。

2.2 基本元件符号•电阻符号：表示电阻元件，用于限制电流。

•电容符号：表示电容元件，用于储存和释放电荷。

•电感符号：表示电感元件，用于储存和释放磁能。

2.3 连接符号•直线：表示两点之间的连接。

•箭头：表示一个信号的流向。

2.4 开关符号•开关符号：用于控制电路的开关状态。

2.5 传感器符号•光敏电阻符号：表示光敏电阻传感器，用于感测光线强度。

•温度传感器符号：表示温度传感器，用于感测环境温度。

•压力传感器符号：表示压力传感器，用于感测环境压力。

2.6 运算符号•比较符号：用于比较两个信号的大小关系。

2.7 功率元件符号•电源符号：表示电源。

•发电机符号：表示发电机，用于产生电能。

•电动机符号：表示电动机，用于转化电能为机械能。

2.8 信号处理符号•滤波器符号：用于滤除信号中的噪声。

•放大器符号：表示信号放大器，用于放大弱信号。

2.9 控制符号•继电器符号：表示继电器，用于电路的开关控制。

•编码器符号：表示编码器，用于将一种形式的信息转化为另一种形式。

•电路开关符号：表示电路开关，用于电路的开关控制。

3. 如何绘制电气原理图绘制电气原理图需要遵循一定的规范，以确保图示的准确性和易读性。

以下是一些绘制电气原理图的基本步骤：1.确定电路的结构和组成元件。

2.选择合适的符号来表示每个元件。

3.使用直线和箭头来表示元件之间的连接和信号流向。

4.根据电路实际情况，添加合适的注释和标记。

5.检查电路图的准确性和易读性，确保符号和连接线的连贯性。

4. 电气原理图的应用场景电气原理图广泛应用于电路设计、电路分析和电路故障排除等领域。

序号 1 23 4 5 6 7 8 9 10 11 12 13 14 1516. 图形符号说明 开关(机械式)电气图形符号多级开关一般符号单线表示多级开关一般符号多线表示KM接触器(在非动作位置触点断开)接触器(在非动作位置触点闭合)负荷开关(负荷隔离开关)电气图用图形符号具有自动释放功能的负荷开关熔断器式断路器QF断路器QS隔离开关FU熔断器一般符号FF跌落式熔断器熔断器式开关熔断器式隔离开关熔断器式负荷开关当操作器件被吸合时延时闭合的动合触点.171819 20 21 22 23 24 25 26 27..当操作器件被释放时延时闭合的动合触点当操作器件被释放时延时闭合的动断触点电气图 用图形符号当操作器件被吸合时延时闭合的动断触点当操作器件被吸合时延时闭合和释放时延时断开 的动合触点按钮开关(不闭锁) SB旋钮开关、旋转开关(闭锁) 位置开关，动合触点 限制开关，动合触点 位置开关，动断触点 限制开关，动断触点 热敏开关，动合触点注:θ 可用动作温度代替 热敏自动开关，动断触点 注:注意区别此触点和下图所示热继电器的触点具有热元件的气体放电管荧光灯起动器28 29 30 31 3233 34 35 36 37 38 39 40 41 ..动合(常开)触点 注:本符号也可用作开关一般符号动断(常闭)触点先断后合的转换触点 当操作器件被吸合或释放时，暂时闭合的过渡动合触点 座(内孔的)或插座的一个极插头(凸头的)或插头的一个极插头和插座(凸头的和内孔的) 接通的连接片 换接片 双绕组变压器三绕组变压器自耦变压器 TA电抗器扼流图 电流互感器脉冲变压器42 43 44 45 464748 49 50 51 52..具有两个铁芯和两个二次绕组的电流互感器 在一个铁芯上具有两个二次绕组的电流互感器 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接 三相三绕组变压器，两个绕组为有中性点引出线的 星形，中性点接地，第三绕组为开口三角形连接三相变压器 星形-三角形连接具有有载分接开关的三相变压器 星形-三角形连 接三相变压器 星形-曲折形连接 操作器件一般符号具有两个绕组的操作器件组合表示法热继电器的驱动器件 气体继电器53 54 55 56 57 58 5960 61 62 63 64 65 66 67 68 69 70 71 ..自动重闭合器件电阻器一般符号 可变电阻器 可调电阻器滑动触点电位器 预调电位器电容器一般符号 可变电容器 可调电容器双联同调可变电容器指示仪表(星号必须按规定予以代表)PV电压表PA电流表无功电流表电气图形符号最大需量指示器(由一台积算仪表操作的)PR无功功率表PW功率因素表PF频率表温度计、高温计(θ 可由 t 代替)转速表积算仪表、电能表(星号必须按规定予以代替)72 73 74 75 76 77 78 79 80 81 828384 85 86 ..安培小时计电能表(瓦特小时表) PJ无功电能表 PJR带发送器电能表由电能表操纵的遥测仪表(转发器) 由电能表操纵的带有打印器材的遥测仪表(转发器) 屏、盘、架一般符号 注:可用文字符号或型号表示设备名称 列架一般符号 人工交换台、中断台、测量台、业务台等一般符号 控制及信号线路(电力及照明用) 原电池或蓄电池原电池组或蓄电池组带抽头的原电池组或蓄电池组 接地一般符号接机壳或接底板87 88 89 90 9192 93 94 95 96 97 98 99 100..无噪声接地 保护接地 等电位电缆终端头 电力电缆直通接线盒电力电缆连接盒，电力电缆分线盒控制和指示设备 报警启动装置(点式-手动或自动)线型探测器 火灾报警装置热 烟 易爆气体 手动启动。

电气图纸制图规范及电气图纸的识读方法（一）前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！本文共分为十九个章节，分三篇。

第一篇共计九个章节介绍。

一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
