最全机械制图习题全集附带答案（答案）机械识图习题集第⼀章制图的基本知识和技能1．图纸的幅⾯按尺⼨⼤⼩可分为5 种，其代号分别为A0，A1，A2，A3，A4。

2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的⽅位⼜可将图纸格式分为X型和Y型两种。

3．标题栏应位于图纸的右下⾓，⼀般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的⽂字⽅向为⽔平。

4.⽐例是指图中图形与其实物相应要素的线性尺⼨之⽐。

图样上标注的尺⼨应是机件的最后完⼯尺⼨尺⼨，与所采⽤的⽐例⽆关。

5.常⽤⽐例有原值⽐例、放⼤⽐例和缩⼩⽐例三种；⽐例1：2是指实物是图形的2倍，属于缩⼩⽐例；⽐例2：1是指图形是实物的2倍，属于放⼤⽐例。

6.⽐例的选择原则是：作图时应尽量采⽤原则⽐例，需要时也可采⽤放⼤或缩⼩的⽐例。

⽆论采⽤何种⽐例，图样中所注的尺⼨，均为机件的最后完⼯尺⼨。

7．图样中书写的汉字、数字和字母，必须做到字体⼯整、笔划清除、间隔均匀、排列整齐，汉字应⽤长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的⾼度，图样中常⽤字号有3.5,5,7,10号四种。

9．常⽤图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线⽤粗实线画出，不可见轮廓线⽤细虚线画出，尺⼨线和尺⼨界线⽤细实线画出，对称中⼼线和轴线⽤细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的⼀半。

11．图样上的尺⼨是零件的最后完⼯尺⼨，尺⼨以mm为单位时，不需标注代号或名称。

12．标注尺⼨的四要素是尺⼨界线、尺⼨线、箭头、尺⼨数字。

13．尺⼨标注中的符号：R表⽰半径，φ表⽰直径，Sφ表⽰球⾯直径，SR表⽰球⾯半径，S表⽰斜度，C表⽰锥度。

14．标注⽔平尺⼨时，尺⼨数字的字头⽅向应朝上；标注垂直尺⼨时，尺⼨数字的字头⽅向应朝左。

⾓度的尺⼨数字⼀律按⽔平位置书写。

当任何图线穿过尺⼨数字时都必须断开。

现代工程图学习题集的答案现代工程图学习题集的答案近年来，随着科技的飞速发展，现代工程图学习已成为许多工程专业学生必修的一门课程。

通过学习工程图，学生们能够了解和掌握各种工程图的绘制方法和应用技巧，为将来的工作打下坚实的基础。

然而，学习过程中难免会遇到一些难题，下面将为大家提供一些现代工程图学习题集的答案，希望对大家有所帮助。

一、多视图投影1. 什么是多视图投影？多视图投影是指通过不同的视角和方向，将三维物体的形状和尺寸投影到二维图纸上，以便于理解和表达。

常见的多视图投影包括正投影、侧投影和俯视投影等。

2. 如何确定多视图投影的位置和方向？确定多视图投影的位置和方向需要根据物体的形状和特点来决定。

一般情况下，选择最能展示物体特征的视角进行投影，同时需要保证各视图之间的关系清晰明确。

3. 在多视图投影中，如何表示物体的尺寸？在多视图投影中，物体的尺寸通常通过标注来表示。

标注应该清晰、准确地标明物体的尺寸，包括长度、宽度、高度等。

二、剖视图1. 什么是剖视图？剖视图是指将物体切割成一部分或多部分，以展示物体内部结构和细节的视图。

剖视图常用于复杂物体的表达，能够更清晰地展示物体的内部结构。

2. 如何确定剖视图的位置和方向？确定剖视图的位置和方向需要根据物体的结构和特点来决定。

一般情况下，选择最能展示物体内部结构的位置进行剖视，同时需要保证剖视图与其他视图之间的关系清晰明确。

3. 在剖视图中，如何表示物体的尺寸？在剖视图中，物体的尺寸通常通过标注来表示。

标注应该清晰、准确地标明物体的尺寸，包括剖面线的长度、宽度等。

三、三维建模1. 什么是三维建模？三维建模是指使用计算机软件将三维物体的形状和特征进行数字化表达的过程。

通过三维建模，可以更直观地展示物体的外观和内部结构。

2. 如何进行三维建模？进行三维建模可以使用专业的三维建模软件，如AutoCAD、SolidWorks等。

通过绘制线条、创建曲面等操作，可以逐步构建出三维物体的模型。

第7章零件图7.3 根据轴测图，在白纸或坐标纸上徒手画零件草图，并标注尺寸。

H T 150技术要求 未注明圆角R 2Z A l S i 7M g材料材料 踏架 阀盖 名称 名称 1． 2．7.5 极限与配合的标注。

1．解释配合代号的含义（填空）。

（1）轴套与孔：轴套与孔属于基孔制过盈配合；H表示基准孔的基本偏差代号，s表示配合轴的基本偏差代号；轴套为IT 6 级，孔为IT 7 级。

（2）轴与孔：Φ20表示轴与孔的基本尺寸为Φ20；轴与孔属于基孔制间隙配合；H表示基准孔的基本偏差代号，f表示配合轴的基本偏差代号；轴为IT 7 级，孔为IT8 级。

2．根据题7.5.1所示装配图中的配合代号查表，分别在相应的零件图上注出基本尺寸和极限偏差值。

7.6 根据已知条件，标注形位公差。

1．（1）B面对基准面A的垂直度公差值为0.015。

（2）C面对基准面A的平行度公差值为0.012。

2．（1）φ100h6对φ45p7的径向圆跳动公差值为0.015。

（2）φ100h6的圆度公差值为0.004。

（3）右端面对左端面的平行度公差值为0.01。

7.7 解释图中形位公差标注的含义。

7.8 零件测绘。

φ20k6的圆度公差值为0.006。

φ20k6的圆柱表面的直线度公差值为0.008。

φ18h7对φ10h7的同轴度公差值为0.02。

φ18h7、φ14h6、φ10h7对φ10h7的径向圆跳动公差值为0.012。

7.10 看懂托架零件图：（1）标注该零件在长、宽、高三个方向的主要尺寸基准；（2）画出左视图。

高度方向的主要尺寸基准长度方向的主要尺寸基准宽度方向的主要尺寸基准技术要求1．未注圆角R3~ R52．铸件不得有砂眼、裂纹。

最全机械制图习题集全集附带答案解析(答案解析)机械制图是机械工程领域的基础课程，为了帮助学习者更好地掌握机械制图的基本技能，以下为您提供一篇全面的机械制图习题集全集，附带答案解析。

一、习题部分1. 绘制正等轴测图题目：绘制一个长方体（长20mm，宽15mm，高10mm）的正等轴测图。

2. 绘制斜二等轴测图题目：绘制一个圆柱体（直径20mm，高30mm）的斜二等轴测图。

3. 绘制三视图题目：绘制一个长方体（长40mm，宽30mm，高20mm）的三视图。

4. 绘制剖面图题目：绘制一个正方形柱体（边长20mm，高30mm）的剖面图。

5. 绘制装配图题目：绘制一个由螺栓、螺母、垫圈组成的装配图。

6. 绘制零件图题目：绘制一个轴类零件图，已知轴的直径为20mm，长度为100mm。

二、答案解析部分1. 正等轴测图解析：绘制正等轴测图时，首先要确定坐标轴的方向。

在正等轴测图中，三个坐标轴的方向分别为：水平方向、垂直方向和45°斜线方向。

然后，按照比例绘制长方体的三个面，最后用虚线连接相邻的顶点。

答案：正等轴测图如右图所示。

2. 斜二等轴测图解析：绘制斜二等轴测图时，首先要确定坐标轴的方向。

在斜二等轴测图中，水平方向和垂直方向与正等轴测图相同，45°斜线方向与水平方向成45°。

然后，按照比例绘制圆柱体的底面和侧面，最后用实线连接底面和侧面的顶点。

答案：斜二等轴测图如右图所示。

3. 三视图解析：绘制三视图时，首先要确定主视图、俯视图和侧视图的位置关系。

在主视图上，绘制长方体的正面；在俯视图上，绘制长方体的顶面；在侧视图上，绘制长方体的侧面。

注意保持视图之间的投影关系。

答案：三视图如右图所示。

4. 剖面图解析：绘制剖面图时，首先要确定剖面线的位置和方向。

在正方形柱体的中间位置，沿垂直方向绘制剖面线。

然后，按照比例绘制剖面图形，注意保持剖面线与轮廓线之间的距离。

答案：剖面图如右图所示。

5. 装配图解析：绘制装配图时，首先要确定各个零件的位置关系。

机械制图试题及答案1、剖视图的种类可分为（）视图、（）视图和局部剖视图。

答案：全剖；半剖2、金属资料的剖面线应以合适角度绘制，最好画成与主要轮廓或剖面地区的对称线成（）角，相互平行，间隔平均的（）线。

答案： 45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个订交的剖切面。

答案：单调；几个平行；4、当机件拥有对称平面时，在垂直于对称平面上投影所得的图形，能够（）为界，一半画成剖视图，一半画成（）。

答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂界限应以（）线表示。

答案：局部视图；波涛6、在局部剖视图中，波涛线不可以与轮廓线（），也不可以（）轮廓线以外答案：重合（叠）；高出7、设想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）答案：断面图；断面8、画在视图轮廓线以外的断面，称为（）断面；画在视图轮廓线以内的断面，称为（）断面。

答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。

答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完好的画出，不行（）。

答案：重合（叠）；中断11、将机件的部分构造，用大于原图形所采纳的比率画出的图形，称为（）图；放大部位用（）线圈出。

答案：局部放大；细实12、肋板、轮辐及薄壁构造，（）剖切时，一律不画剖面线，并用（）线将它们与相邻构造分开。

答案：纵向；粗实13、较长机件采纳折断画法后，其长度应按（）标明尺寸，断裂边沿常用（）线画出。

答案：实长；波涛14、按必定规律散布的同样构造，只要画出几个完好的构造，其他用（）线相连或注明中心地点并注明（）。

答案：细实；总数二、选择题：（每题 2 分）1、用剖切面完好地剖开机件所得的视图称（）视图。

（ A ）全剖(B) 半剖(C) 局部剖(D)断面2、用剖切面局部地剖开机件所得的视图称（）视图。

（ A ）全剖(B) 半剖(C) 局部剖(D) 断面3．半剖视图以（）线为对称中心线。

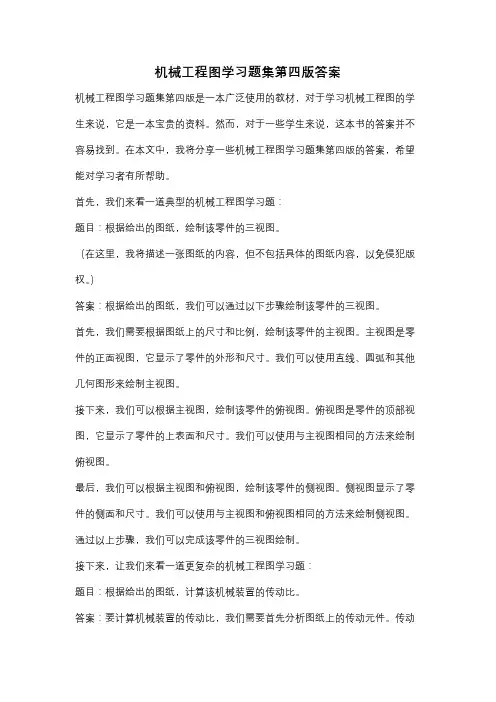

机械工程图学习题集第四版答案机械工程图学习题集第四版是一本广泛使用的教材，对于学习机械工程图的学生来说，它是一本宝贵的资料。

然而，对于一些学生来说，这本书的答案并不容易找到。

在本文中，我将分享一些机械工程图学习题集第四版的答案，希望能对学习者有所帮助。

首先，我们来看一道典型的机械工程图学习题：题目：根据给出的图纸，绘制该零件的三视图。

（在这里，我将描述一张图纸的内容，但不包括具体的图纸内容，以免侵犯版权。

）答案：根据给出的图纸，我们可以通过以下步骤绘制该零件的三视图。

首先，我们需要根据图纸上的尺寸和比例，绘制该零件的主视图。

主视图是零件的正面视图，它显示了零件的外形和尺寸。

我们可以使用直线、圆弧和其他几何图形来绘制主视图。

接下来，我们可以根据主视图，绘制该零件的俯视图。

俯视图是零件的顶部视图，它显示了零件的上表面和尺寸。

我们可以使用与主视图相同的方法来绘制俯视图。

最后，我们可以根据主视图和俯视图，绘制该零件的侧视图。

侧视图显示了零件的侧面和尺寸。

我们可以使用与主视图和俯视图相同的方法来绘制侧视图。

通过以上步骤，我们可以完成该零件的三视图绘制。

接下来，让我们来看一道更复杂的机械工程图学习题：题目：根据给出的图纸，计算该机械装置的传动比。

答案：要计算机械装置的传动比，我们需要首先分析图纸上的传动元件。

传动元件可以是齿轮、皮带、链条等。

首先，我们可以根据图纸上的尺寸和比例，计算出各个传动元件的齿数或链节数。

然后，我们可以根据齿轮的公式或链条的公式，计算出传动比。

在计算传动比时，我们需要考虑传动元件之间的关系。

例如，如果一个齿轮驱动另一个齿轮，传动比可以通过两个齿轮的齿数比来计算。

如果是链条传动，我们需要考虑链条的齿数和链节数。

通过以上步骤，我们可以计算出机械装置的传动比。

以上只是机械工程图学习题集第四版中的两道题目和答案示例。

这本教材涵盖了更多的机械工程图学习题，每道题目都有详细的图纸和解答。

通过仔细研究这些题目和答案，学生们可以提高他们的机械工程图技能。

第十四章零件图一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为件、件和件。

2. 零件的功能结构主要指包容、、、、、密封等方面。

一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为标准件、常用件和一般零件。

2.零件的功能结构主要指包容、支承、连接、传动、定位、密封等方面。

一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为。

4.在铸造工艺过程中，为了将从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模。

一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为过渡线。

4.在铸造工艺过程中，为了将模样从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模斜度。

一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工。

6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出槽或槽。

一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工倒角。

6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出退刀槽或越程槽。

一、填空题7.钻孔时，钻头的轴线应尽量于被加工的表面，钻不通孔时，在孔的末端应画成度锥坑。

8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为式、式和式。

一、填空题7.钻孔时，钻头的轴线应尽量垂直于被加工的表面，钻不通孔时，在孔的末端应画成120度锥坑。

8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为链状式、坐标式和综合式。

一、填空题9.零件图中技术要求主要包括表面、极限与、几何、热处理及其他有关制造的要求。

10.表面粗糙度是评定零件表面质量的重要指标，通常由、两个参数描述，其值越小，加工成本越高。

一、填空题9.零件图中技术要求主要包括表面粗糙度、极限与配合、几何公差、热处理及其他有关制造的要求。

10.表面粗糙度是评定零件表面质量的重要指标，通常由Ra、Rz两个参数描述，其值越小，加工成本越高。

机械制图习题集答案44页机械制图习题集答案44页机械制图是机械工程领域中非常重要的一门学科，它通过图纸和图解的方式来描述和传达机械零件的形状、尺寸、结构和工艺要求。

掌握机械制图的基本知识和技能对于从事机械设计和制造的工程师来说至关重要。

而习题集则是帮助学习者巩固和应用所学知识的重要工具。

在这篇文章中，我们将讨论机械制图习题集答案44页的一些重要内容。

在机械制图习题集中，第44页可能包含了一些关于尺寸标注和公差的问题。

尺寸标注是机械制图中最基本的内容之一，它用来表示零件的尺寸大小。

在习题集中，可能会出现一些需要根据给定的图纸进行尺寸标注的问题。

通过解答这些问题，学习者可以加深对尺寸标注的理解，并提高自己的标注能力。

另外，习题集中的44页可能还包含了一些关于公差的问题。

公差是指零件尺寸与设计尺寸之间的允许偏差范围。

在机械制图中，公差通常用符号和数字表示。

解答习题集中的公差问题可以帮助学习者理解公差的概念，并学会如何正确地应用公差。

除了尺寸标注和公差，机械制图习题集的44页可能还涉及其他一些内容，例如剖视图、装配图和工艺要求等。

剖视图是一种通过切割零件来展示内部结构的图解方式。

解答习题集中的剖视图问题可以帮助学习者掌握剖视图的绘制方法和应用技巧。

装配图则用来表示多个零件之间的组装关系。

通过解答习题集中的装配图问题，学习者可以加深对装配图的理解，并学会如何正确地绘制和解读装配图。

此外，习题集中的工艺要求问题可以帮助学习者了解机械制图中的一些特殊要求，例如表面光洁度、材料和热处理等。

通过解答机械制图习题集，学习者可以巩固和应用所学的机械制图知识，提高自己的制图能力。

同时，习题集还可以帮助学习者发现自己在制图过程中的不足之处，并加以改进。

通过不断地练习和反思，学习者可以逐渐提高自己的机械制图水平，为将来从事机械设计和制造工作打下坚实的基础。

总之，机械制图习题集答案44页包含了一些关于尺寸标注、公差、剖视图、装配图和工艺要求等内容。
