无线网络基本知识随着科技的进步,无线网络也成为了现代生活中不可或缺的一部分。
无线网络是指使用无线信号传输数据进行通信的方式,与有线网络不同,无线网络传输数据时不需要连线,可以随时随地连接。
本文将介绍无线网络的基本知识。
一、无线网络的分类无线网络可以分为以下几种:1. WIFI网络WIFI是一种局域网络,其主要特点是使用无线局域网技术,支持高速数据传输。
现在很多家庭和公共场所都配置了WIFI网络,用户可以通过无线设备(如手机、平板电脑、笔记本电脑等)连接上WIFI网络,实现互联网访问。
2. 蜂窝网络蜂窝网络是一种广域网,其主要特点是利用无线信号建立在地球表面的无线通信网。
目前主流的蜂窝网络包括2G、3G、4G、5G等,用户可以通过移动设备(如手机、平板电脑等)连接上蜂窝网络,实现互联网访问和通话、短信功能。
3. 蓝牙网络蓝牙网络也是一种局域网络,其主要特点是利用蓝牙技术实现无线连接。
蓝牙网络主要应用于近距离数据传输,例如手机与手表、音箱等的连接。
二、无线网络的原理无线网络的传输原理基于无线电波的传输。
无线电波是一种频率在无线电波段(3KHZ~300GHZ)之间的电磁波,可以传输信号。
将无线电波经过调制(即将数字或模拟信号转换成无线电波信号),通过天线发射出去,接收端的天线则将无线电波信号接收下来,并解调成数字或模拟信号。
这样,就实现了无线信号的传输。
三、无线网络的组成无线网络主要由以下几部分组成:1. 信号发射端信号发射端包括天线、发射机等,用于将数字或模拟信号转换成无线电波信号并发射出去。
2. 信号接收端信号接收端包括天线、接收机等,用于接收发射端发出的无线电波信号,并将其解调成数字或模拟信号。
3. 传输介质无线网络的传输介质即为无线电波,它不像有线网络那样需要使用电缆等物理线路来传输数据。
4. 网络设备网络设备包括路由器、交换机等,用于管理网络的数据流和分配网络带宽等。
四、无线网络的优缺点无线网络的优点主要包括以下几点:1. 可移动性强。
无线设计知识点总结归纳一、无线通信基础知识1. 无线通信的基本原理无线通信是利用电磁波在空间中传播信息的通信方式,主要包括调制解调、信道传输、多址接入和信号处理等基本原理。
2. 信道分类无线通信信道主要分为广播信道、点对点信道和多址信道。
广播信道是一种辐射传输方式,只能由一个发射端向多个接收端传输信息;点对点信道是一种点对点的通信方式,两个通信设备之间进行信息交换;多址信道支持多个用户同时使用同一个频率,采用复杂的多址接入技术。
3. 调制解调技术调制技术是将数字信号转换成模拟信号进行传输,解调技术是将模拟信号还原成数字信号。
常见的调制解调技术有AM(幅度调制)、FM(频率调制)和PM(相位调制)。
4. 信号处理无线通信中的信号处理主要包括信号编码、信号调制和解调、信道编码等技术,以保证信号的准确传输和高质量的接收。
二、无线通信系统1. 无线网络结构无线通信系统包括蜂窝网络、Wi-Fi网络和蓝牙网络等不同的无线网络结构,每种网络结构有其独特的特点和优势。
2. 无线传感器网络无线传感器网络是由许多无线传感器节点组成的网络,用于监测环境数据、物体位置等信息,广泛应用于工业、医疗、农业等领域。
3. 移动通信系统移动通信系统是一种能够支持移动终端设备进行通信的无线通信系统,主要包括2G、3G、4G和5G等不同发展阶段的移动通信技术。
4. 无线接入技术无线接入技术是指无线通信系统中用于接入和传输数据的技术,主要包括Wi-Fi、蓝牙、ZigBee等不同的无线接入技术。
5. 卫星通信系统卫星通信系统是一种利用人造卫星进行通信的系统,主要用于区域覆盖范围广、通信可靠性高的应用场景。
三、无线通信技术1. 无线信道传输技术无线信道传输技术主要包括调制解调技术、信道编码技术、多天线技术和智能天线技术等,用于提高信号的传输质量和通信距离。
2. 多址接入技术多址接入技术是一种支持多个用户同时使用同一个频率进行通信的技术,主要包括FDMA、TDMA、CDMA和OFDMA等不同的多址接入技术。
无线通信基础知识一、天线的基本知识天线的作用和地位无线电发射机输出的射频信号功率,通过馈线(电缆)输送到天线,由天线以电磁波形式辐射出去。
电磁波到达接收地点后,由天线接下来(仅仅接收很小很小一部分功率),并通过馈线送到无线电接收机。
可见,天线是发射和接收电磁波的一个重要的无线电设备,没有天线也就没有无线电通信。
天线品种繁多,以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。
对于许多类型的天线,需要进行适当的分类:*按用途分类:可分为通信天线、电视天线、雷达天线等*按工作频段分类:可分为短波天线、超短波天线、微波天线等;*按方向性分类:可分为全向天线、定向天线等;*按外形分类:可分为线状天线、面状天线等.电磁辐射导线上有交变电流流动时,就可以发生电磁波的辐射,辐射的能力与导线的长度和形状有关。
如图1.1a所示,若两导线的距离很近,电场被束缚在两导线之间,因而辐射很微弱;将两导线张开,如图1.1b所示,电场就散播在周围空间,因而辐射增强。
必须指出的是,当导线的长度L远小于波长λ时,辐射非常弱;当导体的长度L增加到与波长相当时,导体上的电流将大大增加,从而形成强辐射。
对称振子对称振荡器是迄今为止应用最广泛的一种经典天线。
一个半波对称振荡器可以单独使用,也可以作为抛物面天线的馈源,或者可以使用多个半波对称振荡器形成天线阵列。
两臂长度相等的振子叫做对称振子。
每臂长度为四分之一波长、全长为二分之一波长的振子,称半波对称振子,见图1.2a。
此外,还有一种特殊形状的半波对称振子,可以看作是将全波对称振子折叠成一个狭窄的矩形框架,并将全波对称振子的两端重叠。
这种狭窄的矩形框架被称为折叠振子。
请注意,折叠振子的长度也是波长的一半,因此被称为半波折叠振子,如图1.2b所示。
天线方向性发射天线的基本功能之一是将从馈线获得的能量辐射到周围空间。
另一种是将大部分能量辐射到所需的方向。
垂直放置的半波对称振动器具有平面“甜甜圈”形状的三维图案(图1.3.1a)。

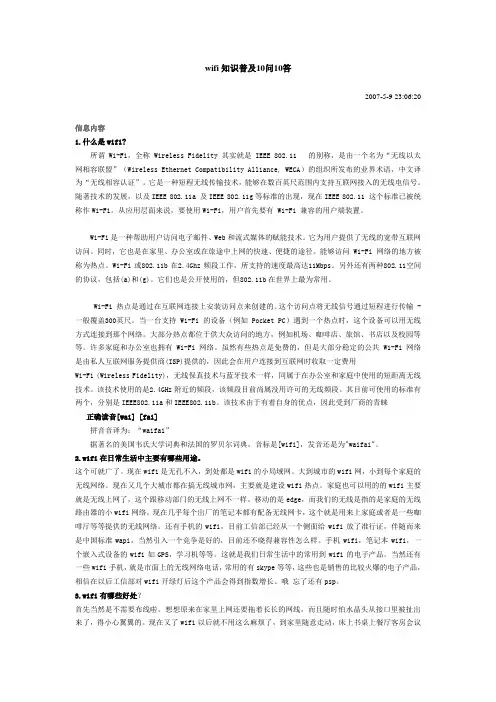

wifi知识普及10问10答2007-5-9 23:06:20信息内容1.什么是wifi?所谓 Wi-Fi,全称Wireless Fidelity 其实就是 IEEE 802.11 的别称,是由一个名为“无线以太网相容联盟”(Wireless Ethernet Compatibility Alliance, WECA)的组织所发布的业界术语,中文译为“无线相容认证”。
它是一种短程无线传输技术,能够在数百英尺范围内支持互联网接入的无线电信号。
随著技术的发展,以及IEEE 802.11a 及IEEE 802.11g等标准的出现,现在IEEE 802.11 这个标准已被统称作Wi-Fi。
从应用层面来说,要使用Wi-Fi,用户首先要有 Wi-Fi 兼容的用户端装置。
Wi-Fi是一种帮助用户访问电子邮件、Web和流式媒体的赋能技术。
它为用户提供了无线的宽带互联网访问。
同时,它也是在家里、办公室或在旅途中上网的快速、便捷的途径。
能够访问 Wi-Fi 网络的地方被称为热点。
Wi-Fi或802.11b在2.4Ghz频段工作,所支持的速度最高达11Mbps。
另外还有两种802.11空间的协议,包括(a)和(g)。
它们也是公开使用的,但802.11b在世界上最为常用。
Wi-Fi 热点是通过在互联网连接上安装访问点来创建的。
这个访问点将无线信号通过短程进行传输 - 一般覆盖300英尺。
当一台支持 Wi-Fi 的设备(例如Pocket PC)遇到一个热点时,这个设备可以用无线方式连接到那个网络。
大部分热点都位于供大众访问的地方,例如机场、咖啡店、旅馆、书店以及校园等等。
许多家庭和办公室也拥有 Wi-Fi 网络。
虽然有些热点是免费的,但是大部分稳定的公共 Wi-Fi 网络是由私人互联网服务提供商(ISP)提供的,因此会在用户连接到互联网时收取一定费用Wi-Fi (Wireless Fidelity),无线保真技术与蓝牙技术一样,同属于在办公室和家庭中使用的短距离无线技术。

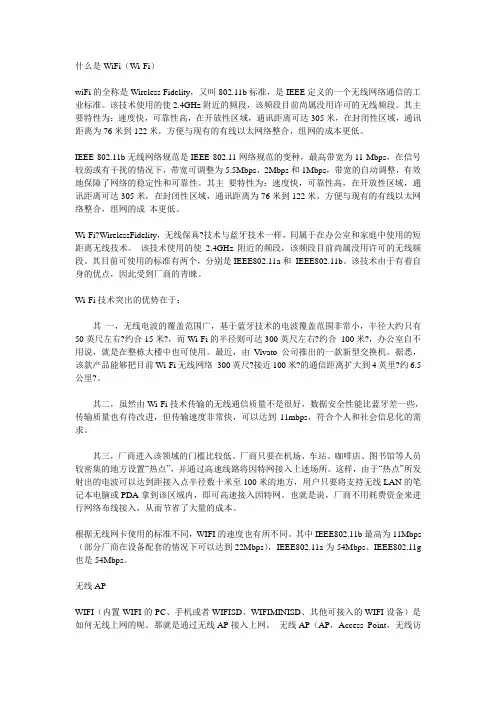

什么是WiFi(Wi-Fi)wiFi的全称是Wireless Fidelity,又叫802.11b标准,是IEEE定义的一个无线网络通信的工业标准。
该技术使用的使2.4GHz附近的频段,该频段目前尚属没用许可的无线频段。
其主要特性为:速度快,可靠性高,在开放性区域,通讯距离可达305米,在封闭性区域,通讯距离为76米到122米,方便与现有的有线以太网络整合,组网的成本更低。
IEEE 802.11b无线网络规范是IEEE 802.11网络规范的变种,最高带宽为11 Mbps,在信号较弱或有干扰的情况下,带宽可调整为5.5Mbps、2Mbps和1Mbps,带宽的自动调整,有效地保障了网络的稳定性和可靠性。
其主要特性为:速度快,可靠性高,在开放性区域,通讯距离可达305米,在封闭性区域,通讯距离为76米到122米,方便与现有的有线以太网络整合,组网的成本更低。
Wi-Fi?WirelessFidelity,无线保真?技术与蓝牙技术一样,同属于在办公室和家庭中使用的短距离无线技术。
该技术使用的使2.4GHz附近的频段,该频段目前尚属没用许可的无线频段。
其目前可使用的标准有两个,分别是IEEE802.11a和IEEE802.11b。
该技术由于有着自身的优点,因此受到厂商的青睐。
Wi-Fi技术突出的优势在于:其一,无线电波的覆盖范围广,基于蓝牙技术的电波覆盖范围非常小,半径大约只有50英尺左右?约合15米?,而Wi-Fi的半径则可达300英尺左右?约合100米?,办公室自不用说,就是在整栋大楼中也可使用。
最近,由Vivato公司推出的一款新型交换机。
据悉,该款产品能够把目前Wi-Fi无线网络300英尺?接近100米?的通信距离扩大到4英里?约6.5公里?。
其二,虽然由Wi-Fi技术传输的无线通信质量不是很好,数据安全性能比蓝牙差一些,传输质量也有待改进,但传输速度非常快,可以达到11mbps,符合个人和社会信息化的需求。

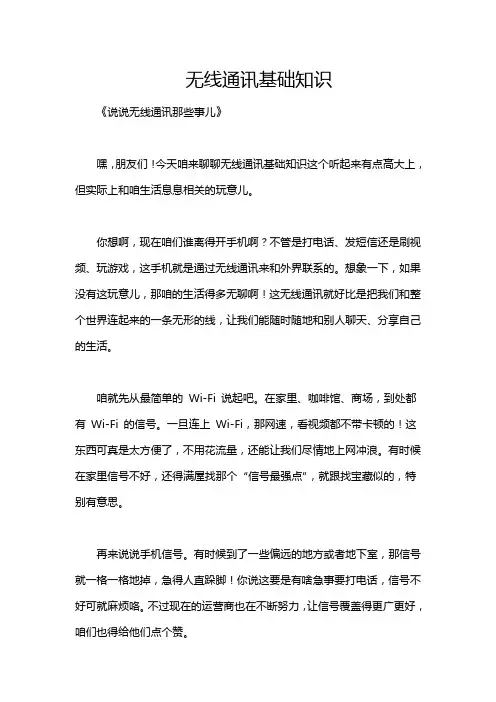

无线通讯基础知识《说说无线通讯那些事儿》嘿,朋友们!今天咱来聊聊无线通讯基础知识这个听起来有点高大上,但实际上和咱生活息息相关的玩意儿。
你想啊,现在咱们谁离得开手机啊?不管是打电话、发短信还是刷视频、玩游戏,这手机就是通过无线通讯来和外界联系的。
想象一下,如果没有这玩意儿,那咱的生活得多无聊啊!这无线通讯就好比是把我们和整个世界连起来的一条无形的线,让我们能随时随地和别人聊天、分享自己的生活。
咱就先从最简单的Wi-Fi 说起吧。
在家里、咖啡馆、商场,到处都有Wi-Fi 的信号。
一旦连上Wi-Fi,那网速,看视频都不带卡顿的!这东西可真是太方便了,不用花流量,还能让我们尽情地上网冲浪。
有时候在家里信号不好,还得满屋找那个“信号最强点”,就跟找宝藏似的,特别有意思。
再来说说手机信号。
有时候到了一些偏远的地方或者地下室,那信号就一格一格地掉,急得人直跺脚!你说这要是有啥急事要打电话,信号不好可就麻烦咯。
不过现在的运营商也在不断努力,让信号覆盖得更广更好,咱们也得给他们点个赞。
然后就是蓝牙啦!这玩意儿也挺好玩的,可以连接耳机、音响什么的。
想象一下,戴着蓝牙耳机听着歌走在路上,那得多潇洒啊!而且蓝牙传输文件也很方便,虽说传输速度比不上Wi-Fi,但有时候应急用用还是不错的。
无线通讯的好处那可真是说不完。
它让我们的生活变得更加便捷和丰富多彩。
但是呢,也有一些小烦恼。
比如有时候信号不稳定,网络卡顿;或者是被一些奇怪的Wi-Fi 名字逗笑,什么“请输入密码谢谢”“连我你也配”之类的。
哈哈,真是让人哭笑不得。
不过总的来说,无线通讯真的是我们现代生活中不可或缺的一部分。
它让我们和朋友、家人的联系更加紧密,也让我们能更快地获取信息。
咱可得好好珍惜这个神奇的技术,好好享受它带给我们的便利。
当然啦,我们也期待未来无线通讯技术能更加发达,让我们的生活更加美好、更加酷!你们说是不是呢?。

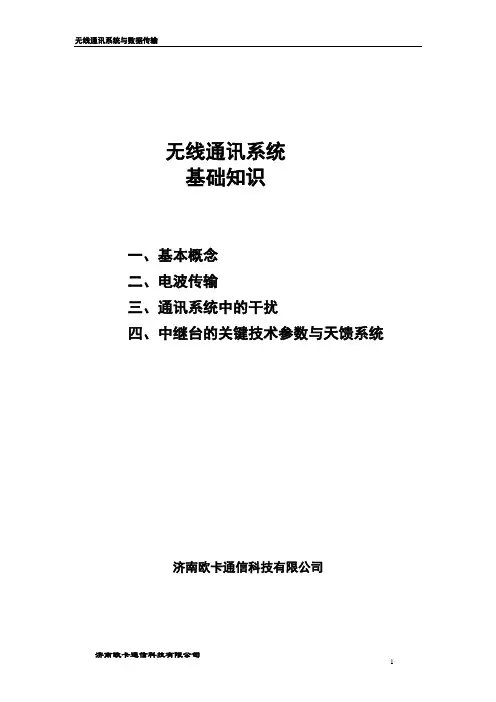

无线通讯系统基础知识一、基本概念二、电波传输三、通讯系统中的干扰四、中继台的关键技术参数与天馈系统济南欧卡通信科技有限公司一、基本概念1、技术体制FDMA 频分多址专业无线通信调制类型:16K0F3E(最高音频3KHz+最大频偏5KHz)×2=16KHz 占用带宽:频分多址是把通讯系统的总频段划分成若干个等间隔的频道,或称信道,分配给不同的用户使用,这些频道互不交叠,其宽度应能传输一路数字语言信息,而相邻的频道之间无明显的串扰,这种通信系统的基站必须同时发射和接收不同频率的信号,任何两个移动用户之间进行通信,都必须经过基站进行中转,因而必须同时占有四个频道才能实现双工通信,不过手机在通信时所占的频道并不是固定指配的,它通常是通信建立阶段由系统控制中心临时分配的,通信结束后,移动台将退出它占有的频道,这些频道可以重新分配给别的用户使用TDMA 时分多址MOTOTRBO摩托罗拉数字通讯产品中国移动GSM手机时分多址的优点:频率利用率高(约为FDMA的4倍)保密性好时分多址是把时间分割成周期性的帧(Frame)每一个帧再分割成若干个时隙向基站发送信号,在满足定时和同步的条件下,基站可以分别在各时隙中接收到各移动终端的信号而不混扰。
同时,基站发向多个移动终端的信号都按顺序安排在予定的时隙中传输,各移动终端只要在指定的时隙内接收,就能在合路的信号中把发给它的信号区分并接收下来。
TDMA 较之FDMA 具有通信口号质量高,保密较好,系统容量较大等优点,但它必须有精确的定时和同步以保证移动终端和基站间正常通信,技术上比较复杂。
CDMA 码分多址 中国联通CDMA 手机码分多址通信系统中,不同用户传输信息所用的信号不是靠频率不同或时隙不同来区分,而是用各自不同的编码序列来区分,或者说,靠信号的不同波形来区分。
如果从频域或时域来观察,多个CDMA信号是互相重叠的。
接收机用相关器可以在多个CDMA信号中选出其中使用预定码型的信号。
无线通信基础知识要点一、引言无线通信作为现代通信技术的重要组成部分,已经深入到我们生活的方方面面。
本文将介绍无线通信的基础知识要点,帮助读者了解无线通信的原理和应用。
二、无线通信的原理无线通信是通过无线电波传输信号进行数据传输的技术。
它利用电磁波在空间中传播的特性,将信息编码成电磁波信号,并通过天线传输和接收信号。
1. 电磁波的特性电磁波是由电场和磁场交替变化而形成的波动现象。
无线通信主要使用的是无线电波,其波长范围广泛,包括了无线电、微波、红外线和可见光等。
2. 调制与解调调制是将待传输的信息信号转换成适合无线传输的电磁波信号的过程,解调则是将接收到的电磁波信号恢复成原始的信息信号的过程。
调制和解调过程中常用的调制方式包括频率调制、相位调制和幅度调制。
三、无线通信的基本组成部分无线通信系统由多个组成部分组成,每个部分起着不同的作用。
1. 发射设备发射设备包括信源、调制器和发射天线。
信源产生需要传输的原始信号,调制器将信源产生的信号调制成适合无线传输的信号,发射天线用于将调制后的信号转换成无线电波并进行传输。
2. 传输介质无线通信的传输介质主要是空气或真空中的电磁波。
电磁波在传播过程中会受到多径传播、衰落等影响,因此需要进行信号处理和调制技术来提高传输质量。
3. 接收设备接收设备由接收天线、解调器和接收器组成。
接收天线接收到传输的电磁波信号后,解调器将信号解调为原始信号,接收器用于对解调后的信号进行处理和分析。
四、无线通信的应用无线通信在现代社会中有广泛的应用,涉及到多个领域和行业。
1. 移动通信移动通信是无线通信的一个重要应用领域,包括手机通信、移动互联网等。
通过移动通信技术,人们可以随时随地进行语音通话、短信传送和数据传输。
2. 无线局域网无线局域网(WLAN)是在有限区域内通过无线通信技术实现网络连接的技术。
它在家庭、办公室等环境中广泛应用,为用户提供了更加便捷的网络访问方式。
3. 卫星通信卫星通信利用人造卫星作为中继站,将信号传输到全球各个角落。

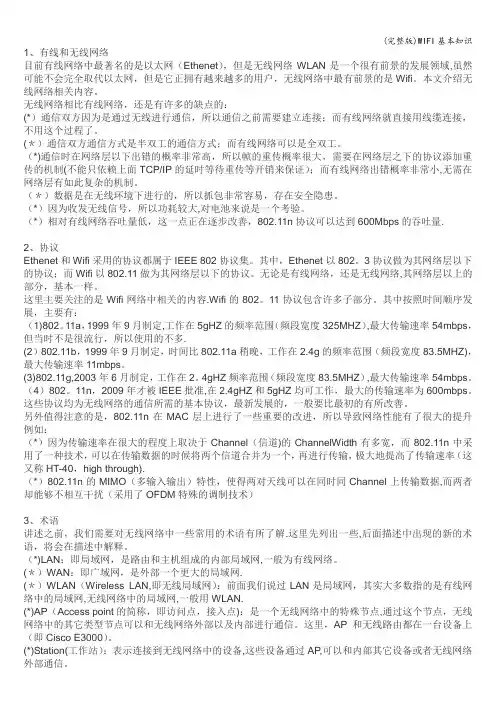

1、有线和无线网络目前有线网络中最著名的是以太网(Ethenet),但是无线网络WLAN是一个很有前景的发展领域,虽然可能不会完全取代以太网,但是它正拥有越来越多的用户,无线网络中最有前景的是Wifi。
本文介绍无线网络相关内容。
无线网络相比有线网络,还是有许多的缺点的:(*)通信双方因为是通过无线进行通信,所以通信之前需要建立连接;而有线网络就直接用线缆连接,不用这个过程了。
(*)通信双方通信方式是半双工的通信方式;而有线网络可以是全双工。
(*)通信时在网络层以下出错的概率非常高,所以帧的重传概率很大,需要在网络层之下的协议添加重传的机制(不能只依赖上面TCP/IP的延时等待重传等开销来保证);而有线网络出错概率非常小,无需在网络层有如此复杂的机制。
(*)数据是在无线环境下进行的,所以抓包非常容易,存在安全隐患。
(*)因为收发无线信号,所以功耗较大,对电池来说是一个考验。
(*)相对有线网络吞吐量低,这一点正在逐步改善,802.11n协议可以达到600Mbps的吞吐量.2、协议Ethenet和Wifi采用的协议都属于IEEE 802协议集。
其中,Ethenet以802。
3协议做为其网络层以下的协议;而Wifi以802.11做为其网络层以下的协议。
无论是有线网络,还是无线网络,其网络层以上的部分,基本一样。
这里主要关注的是Wifi网络中相关的内容.Wifi的802。
11协议包含许多子部分。
其中按照时间顺序发展,主要有:(1)802。
11a,1999年9月制定,工作在5gHZ的频率范围(频段宽度325MHZ),最大传输速率54mbps,但当时不是很流行,所以使用的不多.(2)802.11b,1999年9月制定,时间比802.11a稍晚,工作在2.4g的频率范围(频段宽度83.5MHZ),最大传输速率11mbps。
(3)802.11g,2003年6月制定,工作在2。
4gHZ频率范围(频段宽度83.5MHZ),最大传输速率54mbps。
第三章 MF/HF单边带通信设备第一节电波与天线的基本知识GMDSS系统中,无论是地面系统还是空间系统,都属于无线电通信系统,任何无线电通信系统都包括发射端、接收端、传输信道三全环节,其中无线电波的传播对通信质量有重大的影响,作为通信人员首先应了解无线电波的传播规律。
一、无线电波的基本概念1、无线电波的产生与传播无线电波实质上就是一种电磁波:频率10Hz~1023Hz2、波长、速度、频率的关系λf=c3、无线电波的波段划分二、无线电波的传播途径及其特点1、地波传播沿地表面绕射传播的波:传播距离与频率有关,波长越长,距离越远与地表导电性有关稳定性好,基本不受气候条件影响2、空间传播在地表面上空至少一个波长以上的空间传播3、电离层传播(天线)通过电离层传播:不稳定,有衰落现象;存在盲区(寂静区)三、常用船舶天线1、天线基本理论(1)天线的方向性(2)天线的效率(3)天线的辐射电阻(4)天线的电流分布2、船舶常用天线介绍(1)T型(2)倒L型(3)直立桅杆式天线(4)鞭状天线第三章MF/HF单边带通信设备一、MF/HF单边带通信设备概述GMDSS系统是原有遇险系统的自然发展,是在原有的MF/HF/VHF通信系统进行改造而形成的,在GMDSS系统中,MF/HF不仅要完成无线电话业务,而且还要完成遇险报警,搜救协调通信,搜救现场通信及日常通信,为了保证GMDSS地面通信系统各种功能的实现。
对MF/HF设备提出新的要求:1、设备应形成组合式结构2、设备应有一个合理的操作程序,最重要的是:自动报警;自动值守;自动通信;技术上收发信机能遥控;有频率扫描及频率预置功能,能自动调谐。
3、开机1分钟就能工作,频率转换时间不超过15S4、可靠性高,能连续工作24小时5、发射类型增加了J2B或F1B发射种类:由三个符号组成的第一个符号:主载波调制的种类例:J:单边带抑制载波;第二个符号:调制载波的信号性质“1”:无调制副载波长包含数字信息的单信道“2”、有调调制副载波长包含数字信息的单信道“3”、包含有模拟信息的单信道第三个符号:表示所发射的信息种类B:自动接收电报E:电话C:传真二、通信的一般概念信息源——发射设备——信道——接收设备——接收终端三、单边带信号的特点1、调幅波ωc ωc+ Ωωc- Ω讨论:信息包含在两个边带中包含信息部分和不含信息部分的比例B=2Ω调幅波的包络与调制信号的波形完全一样结论:为了减小功率浪费,只用单边带,就能满足通信的整个过程。
5g无线基本知识
5G无线技术是第五代移动通信技术的简称,具有高速数据传输和低延迟的
特点。
相比于4G,5G的速度更快,延迟更低,能够支持更多的设备同时连接。
5G有两种类型:独立组网(SA)和非独立组网(NSA)。
独立组网(SA)是完全使用5G技术,包括5G基站和5G核心网络。
非独立组网(NSA)则是将5G的无线接入网络与4G核心网络结合使用。
5G的频谱也分为低频、中频和高频三种频段。
低频频段范围在1GHz以下,中频频段范围在1GHz至6GHz之间,高频频段范围在6GHz以上。
低频
频段覆盖范围广,信号稳定,是主要的覆盖频段。
中频频段传输速度快,可以提供高速的数据传输。
高频频段可以支持大量的设备同时连接,适用于物联网、大数据等场景。
5G的传输速度和延迟时间也优于4G。
在理想情况下,5G的下载速度可以
达到10Gbps,上传速度可以达到1Gbps。
而5G的延迟时间可以低至1毫秒以下,这对于实时性要求高的应用,如自动驾驶、远程医疗等,非常有利。
总之,5G无线技术是下一代移动通信技术的代表,具有高速数据传输、低
延迟、支持大量设备同时连接等特点,将会对未来的物联网、大数据、人工智能等领域产生深远影响。
术语定义
GSM:Global System for Mobile Communications,中文为
CDMA:Code Division Multiple Access即码分多址接入。
它是以扩频通信技术为基础的。
WCDMA:WCDMA即宽带码分多址接入,也是以扩频通信技术为基础的
移动通信系统有多种分类方法。
例如按信号性质分,可分为模拟、数字;按调制方式分,可分为调频、调相、调幅;按多址连接方式分,可分为频分多址(FDMA)、时分多址(TDMA)和码分多址(CDMA)
手机频段:
GSM有四个频段(GSM850、GSM900、DCS1800、PCS1900)--单位MHZ
CMDA有两个频段(800M、450M)--单位MHZ
WCDMA有三个频段(900MHz、1800MHz、2100MHz)--单位MHZ
GSM为2G;GPRS为2.5G,EDGE(或者EGPRS)为2.75G,CDMA为2G,WCDMA为3G;
发射说明:
GSM900频段为(1~124)信道,发射功率Level 5-19 15个级别,对应功率33dbm~5dbm。
GSM850频段为(128~251)信道,发射功率Level 5-19 15个级别对应功率
DCS 频段为373个信道(512-885), 发射功率Level 0-15 16个级别, 对应功率30dbm~0dbm。
PCS 频段为299个信道(512-810),发射功率Level0-15 16个级别对应功率
如上,每个功率等级以2dbm增减。
各频段频率与信道编号
每个信道占用带宽200KHZ。
信道说明
信道分类:根据传输信息不同而定义为逻辑信道。
根据对应的时隙定义为物理信道。
二者关系:逻辑信道映射到物理信道上。
逻辑信道:分为控制信道和业务信道两大类。
控制信道:包括广播信道(BCH)、公共信道、控制信道等。
BCH:广播信道,主要用来寻找移动台、与MS同步、识别SIM卡等。
TCH:业务信道,主要是进行语音和数据传输。
Cell Power:信元功率,就是手机接收到的外界信号的强度。
WCDMA/GSM 双模手机射频关系:
1)WCDMA接收中频:150MHZ //发射中频:300MHZ
2)GSM 接收中频:200MHZ //发射中频:200MHZ
3)WCDMA发射本振为:1620~1680 MHZ //接收本振为:2260~2320 MHZ
4)GSM 发射本振为:1080~1115 MHZ //接收本振为:1125~1160 MHZ
GSM/WCDMA Calibration Channel:
GSM850:
DCS1800
WCDMA Band1 Channel:10562 10700 10838
WCDMA Band2 Channel:9662 9800 9938
WCDMA Band5 Channel:4357 4400 4458
WCDMA Band8 Channel:2937 3012 3088
WCDMA手机发射通道基本指标与要求
–频段1920MHz ~ 1980MHz
–最大发射功率根据等级1 2 3 4 分别为33dBm 27dBm 24dBm 21dBm
–最小可控输出功率应低于-50dBm
–根据手机功率等级和最小输出功率可以确定发射通道的AGC动态对于3类和4类
手机AGC动态可考虑为80dB
–邻道功率泄漏33dB(邻道) 43dB(隔一信道) 针对3类和4类终端
–杂散指标
–输出频谱应符合频谱模板要求
–误差矢量EVM 应小于17.5%
–峰值码域误差分量要求比平均功率低15dB
TCL手机灵敏度测试主要参数:
Call Mobile:
D/L channel 10563. Attenuation(In)
Maximum RMS Power: 21~25 dBm 最大功率均方根值
Maximum Peak Power: 21~31 dBm 最大功率峰值
Carrier Frequency Error: -200~200 Hz 载波频率误差值
IQ Imbalance: <15 dBm IQ平衡
IQ Origin offset: <25 dBm IQ原点补偿
Magnitude Error(RMS): <17.5% 均方根值误码率
Magnitude Error(Peak): -50%~50% 峰值误码率
Error Vector Magnitude(RMS):<17.5% 矢量误码率
Error Vector Magnitude(Peak):-50%~50% 峰值矢量误码率
Phase Error(RMS) <10.0 相位误差
Phase Error(Peak) -45~45 频率误差
Waveform Quatity 0.94> 波形质量~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~Average Power: 平均功率
Power time template: 功率时间模板
Timing Error:时间误差
Phase Error RMS:相位均方根值误差
Phase Error Peak:相位峰值误差
Err_Ph_PEA:突发最大峰值相位误差
Frequency Error:频率误差
Spectrum due to switching: 开关谱
Spectrum due to modulation: 调制谱
PL Power Level:功率电平
PT Power Time:时间功率曲线
Tx Power: 发射功率
Power Ramp:功率载频包络
ORFS Switch Level:输出开关电平
ACLR(Adjacent CLR):邻道泄漏功率比OBW(Occupied Band):占用带宽
EVM(Error Vector M):矢量幅度误差PCDE(Peak Code DE):峰值码域误差ILPC(Inner Loop PC):内环功率控制
Rx Level:接收电平
RXqual:接收质量
PPK:相位峰值误差
Avg Power:平均发射功率
Occupied Band:占用带宽/波段ReferSenl_Band1:参考灵敏电平MaxInputLevel:最大输入电平
D0084。
