斜拉桥施工技术第一节认识斜拉桥斜拉桥是由主梁、拉索和索塔三种构件组成的，见图8.1.1。
图8.1.1 斜拉桥的组成斜拉桥是一种桥面体系以主梁承受轴向力（密索体系）或承受弯矩（稀索体系）为主，支撑体系以拉索受拉和索塔受压为主的桥梁。
拉索的作用相当于在主梁跨内增加了若干弹性支承，使主梁跨径显著减小，从而大大减少了梁内弯矩、梁体尺寸和梁体重力，使桥梁的跨越能力显著增大。
与悬索桥相比，斜拉桥不需要笨重的锚固装置，抗风性能又优于悬索桥。
通过调整拉索的预拉力可以调整主梁的内力，使主梁的内力分布更均匀合理。
一、总体布置斜拉桥的总体布置主要解决塔索布置、跨径布置、拉索及主梁的关系、塔高与跨径关系。
1. 孔跨布置现代斜拉桥最典型的跨径布置（图8.1.2）有两种：双塔三跨式和单塔双跨式。
特殊情况下也可以布置成独塔单跨式、双塔单跨式及多塔多跨式。
双塔三跨式是斜拉桥最常见的一种布置方式。
主跨跨径根据通航要求、水文、地形、地质和施工条件确定。
考虑简化设计、方便施工，边跨常设计成相等的对称布置，也可采用不对称布置，边跨和中跨经济跨径之比通常为0.4。
另外，应考虑全桥的刚度、拉索的疲劳度、锚固墩承载能力多种因素。
如：主跨有荷载会增加端锚索的应力，而边跨上有活载时，端锚索应力会减少。
拉索的疲劳强度是边跨与主跨跨径允许比值的判断标准。
当跨径比为0.5 时，可对称悬臂施工到跨中进行合龙；小于0.5 时，一段悬臂是在后锚的情况下施工的。
独塔双跨式是另一种常见的斜拉桥孔跨布置方式之一，通常可采用两跨对称布置或两跨不对称布置。
两跨对称布置，由于一般没有端锚索，不能有效约束塔顶位移，故在受力和变形方面不能充分发挥斜拉桥的优势，而如果用增大桥塔的刚度来减少塔顶变位则不经济。
采用两跨不对称布置则可设置端锚索控制桥塔顶的位移，受力比较合理，采用不对称布置时，要注意悬臂端部的压重和锚固。
图8.1.2 斜拉桥的跨径布置当斜拉桥的边孔设在岸上或浅滩上，边孔高度不大或不影响通航时，在边孔设置辅助墩，可以改善结构的受力状态。
某大跨度斜拉桥索塔施工技术要点学习大跨度斜拉桥索塔施工技术这么久，今天来说说关键要点。
首先呢，基础施工很重要。
像我们盖房子，基础打不好，楼肯定不稳，索塔也一样。
大跨度斜拉桥索塔的基础得承受巨大的荷载，所以在施工时，地质勘探要搞清楚。
我理解的是这就像看病之前的诊断，不把地下的土质、岩石状况还有地下水等问题查明白，后续基础类型的选择、施工方法都会出问题。
比如说地质比较松软的地方，可能就不太适合那种简单的浅基础，得用桩基础啥的。
参考资料里那些成功的工程案例也都是先把地质勘探做得很细致。
接着就是索塔的混凝土施工。
混凝土的质量直接关系到索塔的强度和耐久性啊。
这里面有个关键就是配合比，它可不是瞎配的。
我之前就弄错了，以为只要水泥多就好，其实不是。
水泥多了容易产生裂缝。
就好比做饭，盐放多了，菜就没法吃了。
要综合考虑水泥、沙子、石子还有外加剂等各种材料的比例。
而且混凝土的浇筑工艺也不简单，是要分层浇还是一次性浇，得根据索塔的结构形式和高度等来决定。
就像倒水进瓶子，如果倒的方式不对，可能会洒出来一样。
还有索塔的模板工程，这个模板要能承受混凝土的侧压力。
我总结下来，模板的材质、刚度等都得满足要求。
要是模板中途变形了，那索塔的形状不就歪了吗？这就像搭积木用弯曲的积木块，搭出来的肯定不好看也不稳固。
对了还有个要点，模板的周转率得考虑好，要是周转次数太少，成本就高了好多。
索塔的钢筋工程也不能忽视啊。
钢筋的绑扎、焊接质量等影响着索塔的整体受力性能。
我在学习的时候就在想，怎么才能保证钢筋位置准确呢？这就需要一些定位措施，像定位筋之类的东西。
就好像我们晾衣服，如果衣架挂不住衣服，衣服肯定掉下去，定位筋就是保证钢筋在正确位置的“衣架”。
在索塔施工过程中，测量监控也非常关键。
索塔建得高，一点点偏差积累下来就很可怕。
这就跟我们射箭一样，瞄的时候偏差一点点，箭射到最后就不知道偏到哪里去了。
需要使用高精度的测量仪器，并且经常进行测量，对测量数据要好好分析，一旦发现偏差要及时调整。

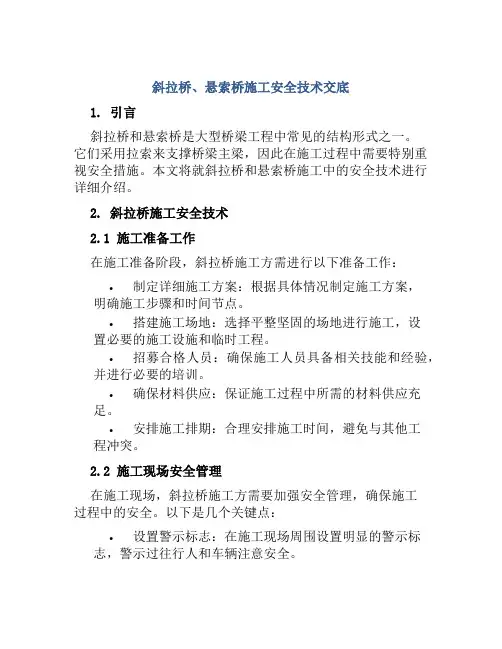

斜拉桥、悬索桥施工安全技术交底1. 引言斜拉桥和悬索桥是大型桥梁工程中常见的结构形式之一。
它们采用拉索来支撑桥梁主梁，因此在施工过程中需要特别重视安全措施。
本文将就斜拉桥和悬索桥施工中的安全技术进行详细介绍。
2. 斜拉桥施工安全技术2.1 施工准备工作在施工准备阶段，斜拉桥施工方需进行以下准备工作：•制定详细施工方案：根据具体情况制定施工方案，明确施工步骤和时间节点。
•搭建施工场地：选择平整坚固的场地进行施工，设置必要的施工设施和临时工程。
•招募合格人员：确保施工人员具备相关技能和经验，并进行必要的培训。
•确保材料供应：保证施工过程中所需的材料供应充足。
•安排施工排期：合理安排施工时间，避免与其他工程冲突。
2.2 施工现场安全管理在施工现场，斜拉桥施工方需要加强安全管理，确保施工过程中的安全。
以下是几个关键点：•设置警示标志：在施工现场周围设置明显的警示标志，警示过往行人和车辆注意安全。
•施工区划定：划定施工区域，并采取必要的隔离措施，确保非施工人员不进入施工区。
•通风和防腐蚀措施：根据工程需要，在施工过程中加强通风和防腐蚀措施，减少安全风险。
•定期检查设备和工具：定期检查使用的设备和工具，确保其正常运行和安全使用。
2.3 拉索组装和维护斜拉桥的主要结构之一是拉索，因此在施工过程中，拉索的组装和维护工作至关重要。
以下是安全技术要点：•拉索制造：拉索制造过程中需严格遵守相关规范，确保拉索的质量和强度符合设计要求。
•拉索吊装：拉索吊装过程中，需使用专业设备和合理吊装方案，确保吊装安全稳定。
•拉索连接：拉索连接过程中需采取可靠的连接方式，确保连接处的强度和稳定性。
•拉索维护：施工完成后，需定期对拉索进行检查和维护，确保其正常使用和安全性。
3. 悬索桥施工安全技术3.1 施工前准备工作在悬索桥的施工前，施工方需要进行详细的准备工作，包括但不限于以下内容：•评估地质条件：对悬索桥施工地点的地质条件进行评估，确定施工方法和方案。
斜拉桥的设计原理及施工技术斜拉桥是一种跨度较大、结构优雅的桥梁形式，以其独特的设计和精湛的工艺在世界各地成为地标性建筑。
斜拉桥的设计原理和施工技术是其能够如此出色地实现跨越大江大河的关键所在。
一、设计原理1. 桥梁整体设计：斜拉桥的整体设计需要兼顾桥梁的结构强度和美观性。
基于构造和材料特性的分析，工程师们选择合适的桁架结构来支撑桥梁的上部构件。
桁架结构具有良好的强度和刚度，能够有效分担跨越空间的荷载，并提供足够的支撑。
2. 斜拉索设计：斜拉索是斜拉桥的重要组成部分，也是其独特外观的重要因素。
斜拉索的设计需要综合考虑索材的强度、材料的耐久性以及索杆的空气动力特性。
合理设置索杆的数量和角度，可以保证斜拉索的均匀强度分布，并减小空气阻力，提高桥梁整体的稳定性。
3. 主塔设计：主塔是斜拉桥的视觉焦点，也是连接斜拉索和桥面的重要支撑结构。
主塔的设计原理主要涉及到材料选择、荷载分析和结构稳定性。
通常采用钢质或混凝土材料，根据地质条件和设计要求进行合理加固和加劲，以确保桥梁的安全和稳定。
二、施工技术1. 基础施工：斜拉桥的基础施工是确保桥梁稳定性和耐久性的重要环节。
在施工过程中，需要使用混凝土浇筑基础桩基，并设置钢筋桩和加固板以增强稳定性。
地质勘察和地基处理也是关键的预防工作，可以根据地质结构进行相应的基础设计和处理。
2. 主塔施工：主塔的施工需要使用大型起重设备和高空作业技术。
首先，使用临时支撑工具搭建塔身支撑结构，然后逐层施工主塔。
材料的选用和工艺的控制都需要精确的技术实现，以确保主塔的强度和质量。
3. 桁架施工：桁架的施工较为复杂，需要在现场精确制作和安装。
首先，在厂区预制桁架构件，然后将其运输到现场组装。
施工中需要合理安排施工序列和配合机械设备，确保桁架构件的准确连接和整体稳定。
4. 斜拉索安装：斜拉索安装需要使用特殊技术和设备，通常通过吊装和预应力技术来实现。
在吊装过程中，需要精确控制张力，以确保斜拉索在桥梁上的正确定位和均匀分布。

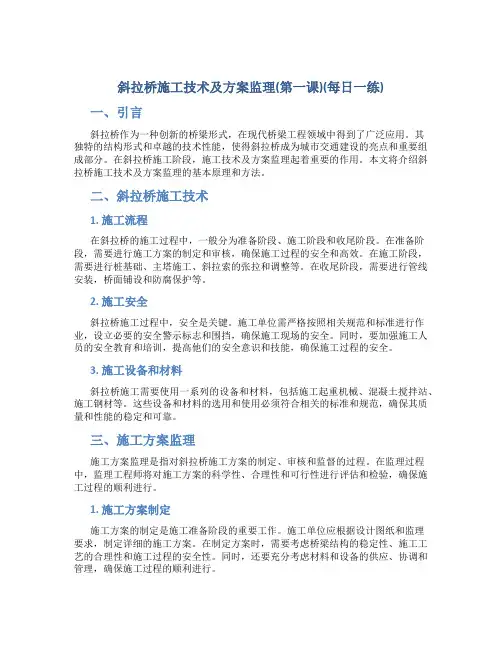

斜拉桥施工技术及方案监理(第一课)(每日一练)一、引言斜拉桥作为一种创新的桥梁形式，在现代桥梁工程领域中得到了广泛应用。
其独特的结构形式和卓越的技术性能，使得斜拉桥成为城市交通建设的亮点和重要组成部分。
在斜拉桥施工阶段，施工技术及方案监理起着重要的作用。
本文将介绍斜拉桥施工技术及方案监理的基本原理和方法。
二、斜拉桥施工技术1. 施工流程在斜拉桥的施工过程中，一般分为准备阶段、施工阶段和收尾阶段。
在准备阶段，需要进行施工方案的制定和审核，确保施工过程的安全和高效。
在施工阶段，需要进行桩基础、主塔施工、斜拉索的张拉和调整等。
在收尾阶段，需要进行管线安装，桥面铺设和防腐保护等。
2. 施工安全斜拉桥施工过程中，安全是关键。
施工单位需严格按照相关规范和标准进行作业，设立必要的安全警示标志和围挡，确保施工现场的安全。
同时，要加强施工人员的安全教育和培训，提高他们的安全意识和技能，确保施工过程的安全。
3. 施工设备和材料斜拉桥施工需要使用一系列的设备和材料，包括施工起重机械、混凝土搅拌站、施工钢材等。
这些设备和材料的选用和使用必须符合相关的标准和规范，确保其质量和性能的稳定和可靠。
三、施工方案监理施工方案监理是指对斜拉桥施工方案的制定、审核和监督的过程。
在监理过程中，监理工程师将对施工方案的科学性、合理性和可行性进行评估和检验，确保施工过程的顺利进行。
1. 施工方案制定施工方案的制定是施工准备阶段的重要工作。
施工单位应根据设计图纸和监理要求，制定详细的施工方案。
在制定方案时，需要考虑桥梁结构的稳定性、施工工艺的合理性和施工过程的安全性。
同时，还要充分考虑材料和设备的供应、协调和管理，确保施工过程的顺利进行。
2. 施工方案审核施工方案的审核是由施工方案监理工程师进行的。
监理工程师将对施工方案的科学性、合理性和可行性进行评估和检验。
他们将检查方案中是否存在缺陷和不足之处，并提出合理的修改建议。
同时，监理工程师还会对施工过程的安全性进行评估，确保施工方案符合相关的安全要求。
引言概述：斜拉桥作为一种重要的桥梁形式，具有承载力强、结构简洁、美观大方等优点，因此在城市道路、高速公路和河流交通等领域得到广泛应用。
斜拉桥的施工技术尤为重要，直接关系到桥梁的施工质量、安全性和工期等方面。
本文将从斜拉桥施工技术的优化设计、工艺流程、材料选择、桥墩施工和索缆拉设等几个大点进行详细阐述。
正文内容：一、斜拉桥施工技术的优化设计1.桥梁结构的优化设计，包括主梁的布置、斜拉索的布置及张拉力的确定。
2.刚度控制的优化设计，通过合理的刚度控制，提高斜拉桥的整体稳定性和抗风性能。
3.桥墩的优化设计，包括桥墩的形状、布置、基础的设计和施工方式的优化。
二、斜拉桥施工技术的工艺流程1.研究工程地质环境，确定施工工艺和方法。
2.进行施工区域的拆迁与平整，确保施工区域的整体平整度。
3.桥墩基础的施工，包括桩基础的打入和混凝土浇筑等工艺。
4.主梁的制作和吊装，包括预制主梁的加工、检验和现场吊装的工艺。
5.斜拉索的制作和张拉，包括索缆的加工、张拉设备的选择和张拉力的控制等。
三、斜拉桥施工技术的材料选择1.主梁的材料选择，包括钢材的选用、焊接材料的选择和保护层的涂覆等。
2.桥墩的材料选择，包括混凝土的配合比设计、摊铺施工和养护等。
3.斜拉索的材料选择，包括索缆的材质、工艺要求和防腐处理等。
四、斜拉桥施工技术的桥墩施工1.桥墩的基础施工，包括桩基础的打入、沉井和混凝土浇筑。
2.桥墩的顶升施工，包括使用液压顶升设备将主梁顶升到位。
3.桥墩的支撑与拆除，包括栈道的搭设和桥墩支撑体系的拆除。
五、斜拉桥施工技术的索缆拉设1.确定张拉设备和参数，包括张拉机的选择、力量和速度的控制等。
2.索缆的张拉过程，包括张拉高度、张拉方式和张拉精度的控制。
3.索缆的锚固，包括索缆的锚固腹板的制作、固定系统的设置和索缆的锚具的施工。
总结：斜拉桥作为一种重要的桥梁形式，其施工技术的优化设计、工艺流程、材料选择、桥墩施工和索缆拉设等方面对桥梁的稳定性、持久性和安全性都具有重要影响。
斜拉桥施工技术一、斜拉桥类型与组成（1）斜拉桥类型：通常分为预应力混凝土斜拉桥、钢斜拉桥、钢-混凝土叠合梁斜拉桥、混合梁斜拉桥、吊拉组合斜拉桥等。
（2）斜拉桥组成：斜拉桥有索塔、钢索和主梁组成。
二、施工技术要点（1）索塔施工的技术要求和注意事项：1）索塔的施工可视其结构、体形、材料、施工设备和设计要求综合考虑，选用适合的方法。
裸塔施工宜用爬模法，横梁较多的高塔，宜采用劲性骨架挂模提升法。
2）斜拉桥施工时，应避免塔梁交叉施工干扰。
必须交叉施工时应根据设计和施工方法，采取保证塔梁质量和施工安全的措施。
3）倾斜式索塔施工时，必须对各施工阶段索塔的强度和变形进行计算，应分高度设置横撑，使其线形、应力、倾斜度满足设计要求并保证施工安全。
4）索塔横梁施工时应根据其结构、重量及支撑高度，设置可靠的模板和支撑系统。
要考虑弹性和非弹性变形、支承下沉、温差及日照的影响，必要时，应设支承千斤顶调控。
体积过大的横梁可分两次浇筑。
5）索塔混凝土现浇，应选用输送泵施工，超过一台泵的工作高度时，允许接力泵送，但必须做好接力储料斗的设置，并尽量降低接力站台高度。
6）必须避免上部塔体施工时对下部塔体表面的污染。
7）索塔施工必须制定整体和局部的安全措施，如设置塔吊起吊重量限制器、断索防护器、钢索防扭器、风压脱离开关等；防范雷击、强风、暴雨、寒暑、飞行器对施工影响；防范掉落和作业事故，并有应急的措施；应对塔吊、支架安装、使用和拆除阶段的强度稳定等进行计算和检查。
（2）主梁施工技术要求和注意事项：1）斜拉桥主梁施工方法：①施工方法与梁式桥基本相同，大体上可分为顶推法、平转法、支架法和悬臂法；悬臂法分悬臂浇筑法和悬臂拼装法。
由于悬臂法适用范围较广而成为斜拉桥主梁施工最常用的方法。
②悬臂浇筑法，在塔柱两侧用挂篮对称逐段浇筑主梁混凝土。
③悬臂拼装法，是先在塔柱区浇筑（对采用钢梁的斜拉桥为安装）一段放置起吊设备的起始梁段，然后用适宜的起吊设备从塔柱两侧依次对称拼装梁体节段。
