注塑不良解决方法

  • 格式：xls
  • 大小：31.00 KB
  • 文档页数：3

２.毛边
１．射出压力降低 ２．炮筒温度降低 ３．减少保压及缩短保压时间 ４．锁模力加大 ５．保压降低 ６．射出速度降低 ７．模具温度降低 ８．确认模具是否正常 ９．计量用行程限位设定不当 １０．为了使多个型腔同时充满
3.充填不足
１．射出压力加大 ２．炮筒温度升高 ３．加大保压及延长保压时间 ４．射嘴温度升高 ５．射嘴孔变小，堵塞 ６．确认射咀紧密度 ７．射嘴松脱 ８．喷嘴选择不当 ９．射嘴速度升高 １０．背压加大 １１．用孔径较大的开放形喷嘴 １２．模具温度升高 １３．确认模具是否正常 １４．扩大唧咀孔及浇口 １５．设定模具排气 １６．计量用行程限位设定不当 １７．模具设置冷料位 １８．调整射咀及唧咀接触面 １９．材料内形成堵塞 ２０．为了使多个形腔同时充满
溶接线
１．射出压力加大 ２．炮筒温度升高 ３．加大保压及延长保压时间 ４．射嘴温度升高 ５．螺杆回转速度减小 ６．射出速度降低 ７．射出速度升高 ８．背压加大 ９．用孔径较大的开放喷嘴 １０．模具温度升高 １１．确认模具是否正常 １２．扩大唧咀孔及浇口 １３．设定模具排气 １４．原材料要进行预备干燥 １５．模具设置冷料位
不良现象unhealthy 不良现象unhealthy tendencies 10.波流痕绉纹
解决方法(solution) 解决方法(solution)
１．射出压力加大 ２．炮筒温度升高 ３．加大保压及延长延长保压时间 ４．射嘴温度升高 ５．螺杆回转速度减小 ６．射出速度升高 ７．背压加大 ８．用孔径较大的开放形喷嘴 ９．模具温度升高 １０．扩大唧咀孔及浇口 １１．设定模具排气 １２．模具设置冷料位 １３．为了使多个型腔同时充满
１．射出压力加大 ２．炮筒温度升高 ３．加大保压及延长保压时间
１０．射出速度升高 １１．背压加大 １２．用孔径较大的开放形喷嘴 １３．模具温度升高 １４．模具温度降低 １５．扩大唧咀孔及浇口 １６．计量用行程限位设定不当 １７．模具设置冷料位 １８．为了使多个型腔同时充满 １９．冷却和中间时间加长 5.变形，弯曲 １．射出压力加大 ２．射出压力降低 ３．炮筒温度升高 ４．炮筒温度降低 ５．减少保压及缩短保压时间 ６．保压降低 ７．射出速度降低 ８．射出速度升高 ９．背压加大 １０．用孔径较大的开放形喷嘴 １１．模具温度升高 １２．模具温度降低 １３．扩大唧咀孔及浇口 １４．模具设置冷料位 １５．冷却和中间时间加长 6.脆弱，碎裂 １．炮筒温度升高 ２．炮筒温度降低 ３．减少保压及缩短保压时间 ４．螺杆回转速度减小 ５．射出速度降低 ６．射出速度升高 ７．背压加大 ８．模具温度升高 ９．模具温度降低 １０．扩大唧咀孔及浇口 １１．原材料要进行预备干燥 １２．原材料不干净 １３．模具设置冷料位 7.表面有阴影 １．炮筒温度升高 ２．射嘴温度升高 ３．螺杆回转速度减小 ４．射出速度降低 ５．射出速度升高 ６．背压加大 ７．模具温度加大 ８．研磨模具及锐角改圆滑 ９．确认模具是否正常 １０．研磨唧咀孔，流道及浇口 １１．扩大唧咀孔及浇口 １２．设定模具排气 １３．原材料要进行预备干燥 １４．原材料不干净 １５．模具设置冷料位 8.银纹 １．炮筒温度降低 ２．螺杆回转速度减小 ３．射出速度降低 ４．背压加大 ５．用孔径较大的开放形喷嘴 ６．模具温度升高 ７．确认模具是否正常 18.唧咀水口断 17.气泡，空洞 16.斑点具排气 １０．原材料要进行预备干燥 １１．原材料不干净 １２．确认射咀直径配合唧咀孔 １３．材料内形成堵塞 9.漩涡纹 １．炮筒温度升高 ２．加大保压及延长保压时间 ３．射嘴温度升高 ４．螺杆回转速度减小 ５．喷嘴选择不当 ６．射出速度降低 ７．背压加大 ８．模具温度升高 ９．确认模具是否正常 １０．扩大唧咀孔及浇口 １１．模具设置冷料位 20.喷嘴和唧咀接触处漏 料 19.螺杆不后退
注塑不良解决方法
不良现象unhealthy 不良现象unhealthy tendencies １.烧焦(burning)
解决方法(solution) 解决方法(solution)
１．射出压力降低 ２．炮筒温度降低 ３．螺杆回转速度减小 ４．喷嘴选择不当 ５．射出速度降低 ６．背压加大 ７．背压降低 ８．用孔径较大的开放形喷嘴 ９．确认模具是否正常 １０．扩大唧咀孔及浇口 １１．设定模具排气 １２．原材料要进行预备干燥 １３．料斗空了或料斗口关闭 １４．模具设置冷料位 １５．冷却和中间时间缩短
11.离型不良
１．射出压力降低 ２．减少保压及缩短保压时间 ３．保压降低 ４．射出速度降低 ５．模具温度升高 ６．模具温度降低 ７．研磨模具及锐角改圆滑 ８． 确认模具是否正常 ９．研磨唧咀孔，流道及浇口 １０．确认唧咀直径配合唧咀孔 １１．检查模具，设定排气，消除成品吸啜 １２．泠却和中间时间加长
７．确认射咀直径配合唧咀孔 ８．冷却和中间时间加长
２．炮筒温度降低 ３．螺杆回转速度加大 ４．螺杆回转速度减小 ５．背压降低 ６．原材料要进行预备干燥 ７．料斗空子或料斗口关闭 ８．降低尾发热温度（如果是尼龙要升高温 度） ９．材料内形成堵塞
１．确认射咀紧密度 ２．喷嘴选择不当 ３．扩大唧咀孔及浇口 ４．调整射咀及唧咀接触面 ５．确认射咀直径配合唧咀孔
13.冷料渣
１．炮筒温度升高 ２．射嘴温度升高 ３．喷嘴选择不当 ４．背压加大 ５．模具温度升高 ６．扩大唧咀孔及浇口 ７．原材料要进行预备干燥 ８．模具设置冷料位 ９．调整射咀及唧咀接触面 １０．确认射咀直径配合唧咀孔
4.缩水凹痕
１．射出压力加大 ２．炮筒温度升高 ３．炮筒温度降低 ４．加大保压及延长保压时间 ５．射嘴温度升高 ６．确认射咀紧密度 ７．螺杆回转速度减小 ８．喷嘴选择不当 ９．射出速度降低 14.表面污
４．射嘴温度升高 ５．螺杆回转速度减小 ６．喷嘴选择不当 ７．射出速度降低 ８．射出速度升高 ９．背压加大 １０．用孔径较大的开放形喷嘴 １１．模具温度升高 １２．模具温度降低 １３．研磨模具及锐角改圆滑 １４．确认模具是否正常 １５．研磨唧咀孔，流道及浇口 １６．扩大唧咀孔及浇口 １７．设定模具排气 １８．原材料要进行预备干燥 １９．原材料不干净 ２０．模具设置冷料位 １.射出压力降低 ２．炮筒温度升高 ３．螺杆回转速度减小 ４．保压降低 ５．射出速度降低 ６．射出速度升高 ７．背压加大 ８．模具温度升高 ９．研磨模具及锐角改圆滑 １０．确认模具是否正常 １１．扩大唧咀孔及浇口 １２．原材料要进行预备干燥 １３．模具设置冷料位 １．炮筒温度升高 ２．射嘴温度升高 ３．螺杆回转速度减小 ４．喷嘴选择不当 ５．射出速度降低 ６．射出速度升高 ７．背压加大 ８．模具温度升高 ９．原材料要进行预备干燥 １０．原材料不干净 １１．确认射咀直径配合唧咀孔 １．射出压力加大 ２．炮筒温度降低 ３．加大保压及延长保压时间 ４．螺杆回转速度减小 ５．射出速度降低 ６．背压加大 ７．用孔径较大的开放形喷嘴 ８．模具温度升高 ９．模具温度降低 １０．扩大唧咀孔及浇口 １１．原材料要进行预备干燥 １２．模具设置冷料位 １３．泠却和中间时间加长 １．射出压力降低 ２．减少保压及缩短保压时间 ３．模具温度降低 ４．确认模具是否正常 ５．研磨唧咀孔，流道及浇口 ６．调整射咀及唧咀接触面

合集下载

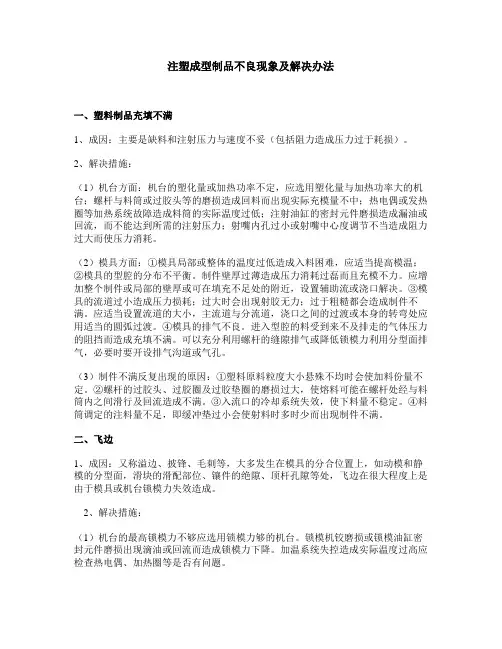

注塑成型制品不良现象及解决办法

注塑成型制品不良现象及解决办法

注塑成型制品不良现象及解决办法一、塑料制品充填不满1、成因：主要是缺料和注射压力与速度不妥（包括阻力造成压力过于耗损）。

2、解决措施：（1）机台方面：机台的塑化量或加热功率不定，应选用塑化量与加热功率大的机台；螺杆与料筒或过胶头等的磨损造成回料而出现实际充模量不中；热电偶或发热圈等加热系统故障造成料筒的实际温度过低；注射油缸的密封元件磨损造成漏油或回流，而不能达到所需的注射压力；射嘴内孔过小或射嘴中心度调节不当造成阻力过大而使压力消耗。

（2）模具方面：①模具局部或整体的温度过低造成入料困难，应适当提高模温；②模具的型腔的分布不平衡。

制件壁厚过薄造成压力消耗过磊而且充模不力。

应增加整个制件或局部的壁厚或可在填充不足处的附近，设置辅助流或浇口解决。

③模具的流道过小造成压力损耗；过大时会出现射胶无力；过于粗糙都会造成制件不满。

应适当设置流道的大小，主流道与分流道，浇口之间的过渡或本身的转弯处应用适当的圆弧过渡。

④模具的排气不良。

进入型腔的料受到来不及排走的气体压力的阻挡而造成充填不满。

可以充分利用螺杆的缝隙排气或降低锁模力利用分型面排气，必要时要开设排气沟道或气孔。

（3）制件不满反复出现的原因：①塑料原料粒度大小悬殊不均时会使加料份量不定。

②螺杆的过胶头、过胶圈及过胶垫圈的磨损过大，使熔料可能在螺杆处经与料筒内之间滑行及回流造成不满。

③入流口的冷却系统失效，使下料量不稳定。

④料筒调定的注料量不足，即缓冲垫过小会使射料时多时少而出现制件不满。

二、飞边1、成因：又称溢边、披锋、毛刺等，大多发生在模具的分合位置上，如动模和静模的分型面，滑块的滑配部位、镶件的绝隙、顶杆孔隙等处，飞边在很大程度上是由于模具或机台锁模力失效造成。

2、解决措施：（1）机台的最高锁模力不够应选用锁模力够的机台。

锁模机铰磨损或锁模油缸密封元件磨损出现滴油或回流而造成锁模力下降。

加温系统失控造成实际温度过高应检查热电偶、加热圈等是否有问题。

注塑成型不良现象及解决方法

注塑成型不良现象及解决方法

（2）模具的冷却、加温系统要保证各部份的温度一致。（3）浇注系统要保证通畅，阻力不能过大，如主流道、分流道、浇口的尺寸要适当，光洁度要足够，过渡区要圆弧过渡。
（4）对薄件应提高温度，保证料流畅顺，对厚壁制件应降低模温。
（5）浇口要对称开设，尽量开设在制件厚壁部位，应增加冷料井容积。
3．塑料方面：
结晶性的塑料比非结晶性塑料收缩历害，加工时要适当增加料量，或在塑料中加成换剂，以加快结晶，减少收缩凹陷。
4．加工、调整方面：
（1）设置的温度、压力、速度过高，应采用分段注射。注射时间、保压时间、加料量过多都会造成飞边。（2）调节时，锁模机铰未伸直，或开、锁模时调模螺母经常会动而造成锁模力不足出现飞边。（3）调节头与二极的平行度不够或调节的系统压力过大。
5.飞边和制件不满反复出现的原因：
（1）塑料原料粒度大小悬殊不均时会使加料份量不定。
分析如下：
1．加工方面：
（1）加工压力过大、速度过快、充料愈多、注射、保压时间过长，都会造成内应力过大而开裂。
（2）调节开模速度与压力防止快速强拉制件造成脱模开裂。
（3）适当调高模具温度，使制件易于脱模，适当调低料温防止分解。
2．
（1）模具型腔分布不衡或平行度不够造成受力不平衡而造成局部飞边，局部不满，应在不影响制件完整性前提下流道应尽量安置在质量对称中心。
（2）模具中活动构件、滑动型芯受力不平衡时会造成飞边。
（3）模具排气不良时受压的空气会使模的分型面胀开而出现飞边，应开设良好的排气系统，或在分型面上挖排气沟。
3．塑料的流动性过大，或加太多的润滑剂，应适当降低压力、速度、温度等，减小润滑剂的使用量，必要时要选用流动性低的塑料。

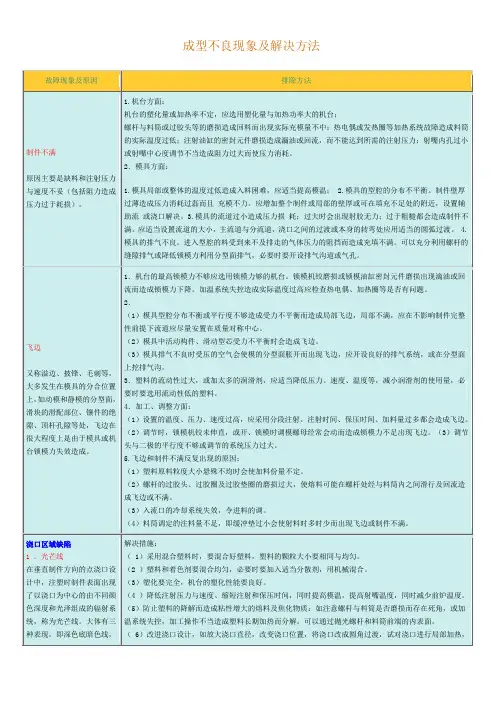

成型不良现象及解决方法
故障现象及原因
注塑成型常见不良现象及处理措施

注塑成型常见不良现象及处理措施

注塑成型常见不良现象及处理措施注塑成型常见的不良现象有以下几种：
1. 短射：指注塑料进模型中未充满模腔，导致产品缺陷。

处理措施：增加注射
压力、延长注射时间、增加料缸温度、增加模具温度、增加模具出料口直径等。

2. 气泡：指产品表面或者内部浮现气泡，影响产品质量。

处理措施：增加注射
压力、延长注射时间、增加模具温度、增加料缸温度、增加模具出料口直径、增加模具排气孔等。

3. 热熔线：指产品表面浮现细小的线状缺陷，通常是由于注射速度过快导致的。

处理措施：减小注射速度、增加模具温度、增加模具出料口直径等。

4. 毛刺：指产品表面浮现细小的凸起，通常是由于模具设计不合理或者模具磨
损导致的。

处理措施：修复模具、修改模具设计、增加模具温度、增加模具出料口直径等。

5. 缩水：指产品尺寸缩小，通常是由于注射压力不足或者冷却时间不足导致的。

处理措施：增加注射压力、延长冷却时间、增加模具温度等。

6. 毛洞：指产品表面或者内部浮现凹陷，通常是由于注射速度过快或者模具设
计不合理导致的。

处理措施：减小注射速度、修改模具设计、增加模具温度等。

处理不良现象的关键是找到问题的根源，然后针对性地采取相应的处理措施。

同时，注塑成型过程中的参数控制和模具维护也是关键的因素，需要进行定期检查和调整。

塑料注塑成型不良现象原因及处理办法

塑料注塑成型不良现象原因及处理办法

塑料注塑成型不良现象原因及处理办法一、气泡气泡是一种常见的注塑不良现象，造成气泡的原因可以分为产品设计、原料选择和注塑工艺三个方面。

1.产品设计问题：设计中未考虑到壁厚梯度过大、封闭空腔、通孔无曲线等情况，导致气泡无法排除。

处理办法：合理优化产品设计，减小壁厚梯度、增加封闭空腔的通气孔。

2.原料选择问题：原料中含有过多的挥发性成分、水分或杂质，或者原料中添加了过多的促进剂。

处理办法：使用质量可靠的原料，并严格控制原料中的水分和杂质含量。

3.注塑工艺问题：温度、压力、注射速度等工艺参数设置不合理，导致气泡无法排除。

处理办法：合理调整注塑工艺参数，保持合适的温度、压力和注射速度，防止气泡产生。

二、热缩痕热缩痕是注塑过程中产生的一种表面缺陷，常见于产品壁厚不一致、结构复杂的部分。

1.壁厚不一致问题：在产品设计中，壁厚过大或过小的部分易产生热缩痕。

处理办法：调整产品结构，减小壁厚梯度，避免热缩痕的产生。

2.注塑工艺问题：注塑过程中温度、压力不稳定，或者注射速度过快，都会导致热缩痕的产生。

处理办法：优化注塑工艺参数，保持合适的温度、压力和注射速度，避免热缩痕的产生。

三、翘曲变形翘曲变形是注塑成型中常见的一种现象，主要是由于材料流动不均匀或受力不平衡造成的。

1.部件结构问题：产品设计中存在壁厚不均匀、结构不合理等问题，易导致翘曲变形。

处理办法：优化产品结构设计，减小壁厚梯度，增加强度和刚度。

2.注塑工艺问题：注塑过程中温度、压力、注射速度等参数设置不合理，也会导致翘曲变形。

处理办法：调整注塑工艺参数，保持合适的温度、压力和注射速度，控制注塑过程中的变形。

四、色差色差是指注塑成型产品的颜色不均匀或与要求的颜色不符，主要由原料或工艺引起。

1.原料问题：原料中的色母粒质量不好、色母粒加入不均匀等原因，导致产品的色差问题。

处理办法：选用质量可靠的色母粒，并加入均匀进行混合。

2.注塑工艺问题：注塑过程中温度控制不当，熔融状态不稳定，颜色出现偏差。
