高中物理电学实验电表改装与校准专题练习(真题+模拟)电表改装与校准一、电表改装与校准1、某同学想要将内阻为98.5Ω、量程为100μA的电流表改装为欧姆表，并进行刻度和校准。

可用的器材有定值电阻R （阻值14 kΩ）、滑动变阻器R1（最大阻值1500 Ω）、滑动变阻器R2（最大阻值500 Ω）、电阻箱（0～.9 Ω）、干电池（E＝1.5 V，r＝1.5 Ω）、红、黑表笔和导线。

1)欧姆表设计将图a中的实物连线组成欧姆表。

欧姆表改装好后，滑动变阻器R接入电路的电阻应为14.5 kΩ；滑动变阻器选R1.2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图b所示。

表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为7.25 kΩ、21.75 kΩ。

3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向15 kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。

若校准某刻度时，电阻箱旋钮位置如图c所示，则电阻箱接入的阻值为11.5 kΩ。

2、某同学想要将一量程为250 μA的微安表改装为量程为20 mA的电流表。

该同学测得微安表内阻为1200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。

然后利用一标准毫安表，根据图a所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。

1)连线根据图a和题给条件，将图b中的实物连线。

2)量程问题当标准毫安表的示数为16.0 mA时，微安表的指针位置如图c所示。

由此可以推测出所改装的电表量程不是预期值，而是25 mA。

3)问题原因产生上述问题的原因可能是R值计算错误，接入的电阻偏小。

4)改进方法要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为5R的电阻即可。

其中k＝5.________Ω.2)现用一标准电压源对改装电压表的两个量程进行校准，校准时需选取的刻度为0.5 V、1.0 V、1.5 V、2.0 V、2.5 V、3.0 V.电池的电动势为1.5 V，内阻忽略不计.则滑动变阻器R 应选用最大阻值为________Ω的规格，R1R2R3中应选用阻值分别为________Ω、________Ω、________Ω的规格．3)若定值电阻R1因损坏而阻值变为无穷大，利用图中的电路可以判断出损坏的电阻．图中的d点应和接线柱________(填“b”或“c”)相连．判断依据是：__________________________________________________ ______________________.题目5：某同学改装和校准毫安表的电路图如图(a)所示，其中虚线框内是毫安表的改装电路。

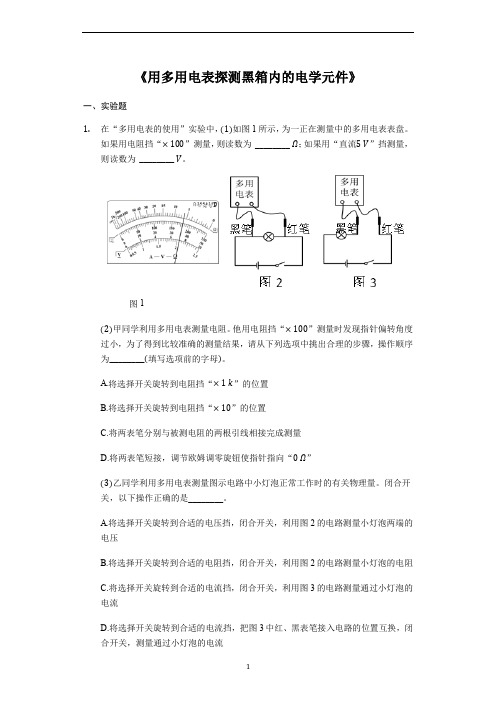

《用多用电表探测黑箱内的电学元件》一、实验题1.在“多用电表的使用”实验中，如图1所示，为一正在测量中的多用电表表盘。

如果用电阻挡“”测量，则读数为________；如果用“直流”挡测量，则读数为________。

图1甲同学利用多用电表测量电阻。

他用电阻挡“”测量时发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，操作顺序为________填写选项前的字母。

A.将选择开关旋转到电阻挡“”的位置B.将选择开关旋转到电阻挡“”的位置C.将两表笔分别与被测电阻的两根引线相接完成测量D.将两表笔短接，调节欧姆调零旋钮使指针指向“”乙同学利用多用电表测量图示电路中小灯泡正常工作时的有关物理量。

闭合开关，以下操作正确的是________。

A.将选择开关旋转到合适的电压挡，闭合开关，利用图2的电路测量小灯泡两端的电压B.将选择开关旋转到合适的电阻挡，闭合开关，利用图2的电路测量小灯泡的电阻C.将选择开关旋转到合适的电流挡，闭合开关，利用图3的电路测量通过小灯泡的电流D.将选择开关旋转到合适的电流挡，把图3中红、黑表笔接入电路的位置互换，闭合开关，测量通过小灯泡的电流丙同学利用多用电表探测图4所示黑箱时发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用电阻挡测量，黑表笔接E点，红表笔接F点，阻值很小，但反接阻值很大。

那么该黑箱内元件的接法可能是图5中的________。

丁同学将选择开关旋转到“直流500mA”挡作为电流表，设计了如图6所示的电路，已知电流表内阻，，。

若将接线柱1、2接入电路时，最大可以测量的电流为________；若将接线柱1、3接入电路时，最大可以测量的电压为________V。

2.多用电表在科研和生活中有着广泛的用途。

例如探测黑箱内的电学元件。

如图甲所示，A、B、C是黑箱上的三个接线柱，每两个接线柱之间最多只能接一个元件；黑箱内所接的元件不超过两个。

2020年高三电学实验复习—电表的改装（复习题库）一、单选题1、有一内阻为50Ω，满偏电流为10mA的电流计，现要将其改装成量程为0-3V的电压表。

下列做法正确的是A．并联一个阻值为250Ω的定值电阻B．串联一个阻值为250Ω的定值电阻C．并联一个阻值为300Ω的定值电阻D．串联一个阻值为300Ω的定值电阻【答案】B2、电流表的内阻是R g＝200Ω，满刻度电流值是I g＝500μA，现欲把这电流表改装成量程为2.0V的电压表，正确的方法是A．应串联一个0.05Ω的电阻B．应并联一个0.05Ω的电阻C．应串联一个3800Ω的电阻D．应并联一个3800Ω的电阻【答案】C3、把一个内阻为5Ω，量程为0.03A的灵敏电流计改造为量程为3V电压表，灵敏电流计的表盘均匀划分为30小格。

下列说法正确的是A．给表头串联一个100Ω的电阻，且该电压表的最小分度为0.1VB．给表头串联一个95Ω的电阻，且该电压表的最小分度为0.1VC．给表头串联一个100Ω的电阻，且该电压表的最小分度为0.01VD．给表头串联一个95Ω的电阻，且该电压表的最小分度为0.01V【答案】B4、一个电流表的满偏电流I g =1 mA，内阻为200 Ω。

要把它改装成一个量程为10 V的电压表，下列说法中正确的是A．应在电流表旁串联一个9800 Ω的电阻B．应在电流表上并联一个10000 Ω的电阻C．改装之后的电压表内阻为9800 ΩD．改装之后的电压表内阻小于200 Ω【答案】A5、有一个电流表G，内阻R g＝30Ω，满偏电流I g＝1mA。

要把它改装为量程0~0.6A的电流表，则A．需要串联略大于0.05Ω的电阻B．需要并联略小于0.05Ω的电阻C．改装之后的电流表内阻为30.05ΩD．改装之后的电流表内阻为30Ω【答案】B6、有一电压表，它的内阻100Ω，量程0.2V，现要改装成量程为10A的电流表，电压表上应A．并联0.002Ω的电阻B．并联0.02Ω的电阻C．并联50Ω的电阻D．串联4 900Ω的电阻【答案】B7、有一毫伏表，它的内阻是100Ω，量程为0.2V，现要将它改装成量程为10A的电流表，则毫伏表应A．并联一个0.02Ω的电阻B．并联一个0.8Ω的电阻C．串联一个50Ω的电阻D．串联一个4900Ω的电阻【答案】A8、一电流表G（表头）的内阻为R g，满偏电流为I g，现欲把它改装成量程为1200I g的电流表，下列方法和判断正确的是（）A．应串联一个比R g小得多的电阻，改装后电流表的内阻比R g小得多B．应串联一个比R g大得多的电阻，改装后电流表的内阻比R g大得多C．应并联一个比R g小得多的电阻，改装后电流表的内阻比R g小得多D．应并联一个比R g大得多的电阻，改装后电流表的内阻比R g大得多【答案】C9、如下图所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器R组成的，已知灵敏电流表的满偏电流I g=2mA，内电阻R g=300Ω，则下列说法正确的是A．甲表是电流表，R增大时量程增大B．乙表是电压表，R增大时量程减小C．在甲图中，若改装成的电流表的量程为0.6A，则R=0.5ΩD．在乙图中，若改装成的电压表的量程为3V，则R=1200Ω【答案】D10、如图所示甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成的电表，关于这两个电表的下列说法正确的是A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电流表，R增大时量程减小D．乙表是电流表，R增大时量程增大【答案】B11、两个量程的电压表的电路图如图所示，当使用a、b两个接线柱时，量程为0～3V，当使用a、c两个接线柱时，量程为0～15V。

专题25电压表和电流表的改装与电路故障分析考点一电压表和电流表的改装1．（2020·安徽亳州市·九年级一模）电子兴趣小组同学制作了一个简单的多用电表（可以测电压、电流、电阻）。

如图所示为电表的电路图,M 、N 为电表两接线柱。

已知选用的电流表内阻R g ＝50Ω、满偏电流I g ＝2mA,当接线柱N 接A 时为量程10mA 的电流表；当接线柱N 接C 时为量程20V 的电压表；当接线柱N 接B 时,将待测电阻接在MN 两接线柱间,可以测出其电阻值,称为欧姆表。

内接电池E 的电压为1.5V,电阻忽略不计。

(1)R 1、R 2的阻值为多少？(2)R 3为调零电阻,即当接线柱N 接B 时,再MN 两接线柱用导线直接连接,调节R 3使电流表指针达到最大值,则此时R 3的阻值为多少？(3)若将某一待测电阻R r 接在MN 间,指针指正中央位置,则待测电阻R r 的阻值为多少？【答案】(1) 12.5Ω、1990Ω；(2)140Ω；(3) 150Ω。

【解析】(1)当接线柱N 接A 时,R 1与R g 并联,改装后电流表满偏时总电流I A ＝10mA,因并联电路中各支路两端的电压相等,所以,通过R 1的电流I 1＝I A ﹣I g ＝10mA ﹣2mA ＝8mA因并联电路中各支路两端的电压相等,所以,由U I R=可得,此时电流表两端的电压 U A ＝I g R g ＝I 1R 1则112mA 50Ω=12.5Ω8mAgg I R R I ==⨯ 当接线柱N 接C 时,R 1与R g 并联后再与R 2串联,改装后电压表满偏时总电压U C ＝20V,此时并联部分的总电阻A A A 20mA 50Ω=10Ω10mAg g R I U R I I ===⨯并 此时电路的总电阻 C C 3A 20V Ω10A000102U R I -==⨯＝ 因串联电路中总电阻等于各分电阻之和,所以R 2＝R C ﹣R 并＝2000Ω﹣10Ω＝1990Ω(2)当接线柱N 接B 时,R 1与R g 并联后再与R 3串联,MN 两接线柱用导线直接连接,则电流表指针达到最大值时电路的总电阻3g 1.5V 10150Ω10AB R U I -===⨯ 所以此时R 3的阻值 R 3＝R B ﹣R 并＝150Ω﹣10Ω＝140Ω(3)将某一待测电阻R r 接在MN 间,指针指正中央位置,通过电流表的电流'A 1mA I ＝,此时电流表两端的电压''A A g U I R ＝,因串联电路中各处的电流相等,所以,此时电路中的总电流''A g A 5m 1mA 50ΩΩA 10I R U I R R ====⨯并并 此时电路的总电阻3' 1.5V 305A0Ω10B U I R -===⨯ 则待测电阻的阻值'r B B 300Ω150Ω=150ΩR R R ==﹣﹣答：(1)R 1、R 2的阻值依次为12.5Ω、1990Ω；(2)当接线柱N 接B 时,再MN 两接线柱用导线直接连接,调节R 3使电流表指针达到最大值,此时R 3的阻值为140Ω；(3)若将某一待测电阻R r 接在MN 间,指针指正中央位置,则待测电阻R r 的阻值为150Ω。

初三物理培优 电学黑箱问题（1）【知识回顾】1、串联电路等效电阻规律2、并联电路等效电阻规律一、什么是电学暗箱电学暗箱问题是指电学元件封闭在一个盒内，不能直接观察到元件的组成情况，而盒外有接线柱，通过应用外部元件连接，观察其内部元件的外部表现，来判断其电路的组成问题。

二、电学暗箱问题解决大致可分为两大类：1、箱内无电源，解决此类问题的思路方法是：（1）确定总电阻大小（2）确定箱内电阻的连接方式例1、如图所示的方框内有三个阻值是R 的等值电阻，A 、B 、C 为三根引出的导线，已知A 和B 间的阻值为R ，A 与C 的阻值为R/2，试画出方框内电阻连接的电路图。

例2、如图所示，已知电源电压为6V ，另外手头有三个电阻R 1=15Ω，R 2=25Ω，R 3=100Ω，请你用其中的两个电阻在图中虚线框内连成电路，使图中的电流表的示数为0.3A ，要求画出电路图，并注明连入的电阻。

例3. 如图7，电源电压为6V ，黑匣内有三个阻值都为40Ω的电阻，电流表示数为0.1A ，画出匣内的电路图。

例4. 如图所示的电学黑箱中，有两只电阻：定值电阻R0=8Ω，另一为未知电阻R χ。

由A CB箱内抽出三根引线a、b、c。

当开关S与c闭合时，电流表的读数为1A，电压表的读数为8V；当开关S与d闭合时，电流表的读数仍为1A，电压表的读数为10V，请在黑箱中画出两个电阻和a、b、c的连接图。

由图可知Rχ＝_______。

（2Ω）2、箱内有电源，解决此类问题的思路方法是：（1）根据已知条件，研究电路情况（2）画出电路图（3）检查是否符合题意例5. 已知，黑匣子如图1，外有A、B、C三个接线柱，内部有两节干电池和若干导线，用电压表测电压，分别有UAC=1.5V，UBC=1.5V，UAB=3V，画出黑匣子内的电路图。

例题6、某控制电路的一个封闭部件上，有三个接线柱A、B、C和电灯、电铃各一只，如图所示，连接A、C，灯亮，铃不响；连接A、B铃响，灯不亮；连接B、C灯不亮，铃不响。

物理总复习：电学实验：电表的改装 电阻的测量 练习使用多用电表【考纲要求】1、知道电流表、电压表是由表头改装而成的，知道其改装原理及其在电路中对电路结构的影响；2、知道知道伏安法侧电阻的两种电路的区别；3、知道电学实验仪器的基本选用原则，会对简单的实验进行设计及电路实物图的连接；4、知道几种测电阻的拓展方法；5、知道多用电表的表盘、欧姆档的内部结构，理解其工作原理；6、能用多用电表探测黑箱电学元件。

【考点梳理】考点一、电表的改装 1、电流表（表头）小量程的电流表G 是我们常说的“表头”，电流表G 的主要参数有三个： ①电流表G 的电阻g R ，通常叫做电流表的内阻；②指针偏转到最大刻度时的电流g I ，叫做电流表G 的满偏电流，也叫电流表G 的量程； ③电流表G 通过满偏电流时加在它两端的电压g U 叫做满偏电压，也叫电压量程。

由欧姆定律g g g U I R =可知，电流表G 的满偏电流和满偏电压一般都比较小。

2、电压表的改装要点诠释：电流表G 的电压量程g g g U I R =，当改装成量程为U 的电压表时，应串联一个电阻R ，因为串联电阻有分压作用，因此叫做分压电阻， 如图所示。

电压扩大量程的倍数gU n U =由串联电路的特点得g g g U I R I R =+ 解得(1)g g g g g g g gUR U U R R R R I I R U =-=-=- 即电压扩大量程的倍数为n 时，需要串联的分压电阻(1)g R n R =- 电压表的总电阻V g R R R =+。

3、电流表的改装要点诠释：电流表G 的量程为g I ，当改装成量程为I 的电流表时，应并联一个电阻R ，因为并联电阻R 可以起到分流作用，因此叫做分流电阻， 已知电流表G 满偏电流为g I ，扩大量程的电流表满偏 电流为I ，如图所示。

扩大量程的倍数gI n I =由并联电路的特点得()g g g I R I I R =-所以 1g g g gI R R R I I n ==--即电流扩大量程的倍数为n 时，需并联的分流电压为1g R R n =-。
