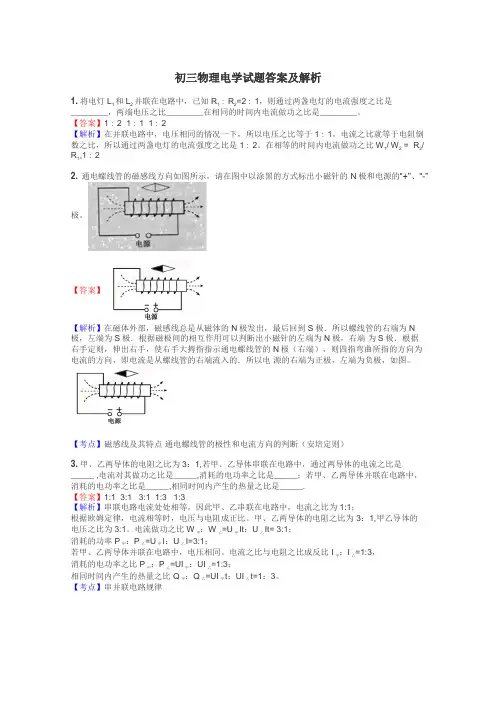

初三物理电学试题答案及解析1. 将电灯L 1和L 2并联在电路中，已知R 1∶R 2=2∶1，则通过两盏电灯的电流强度之比是________，两端电压之比________在相同的时间内电流做功之比是________。
【答案】1∶2 1∶1 1∶2【解析】在并联电路中，电压相同的情况一下，所以电压之比等于1∶1，电流之比就等于电阻倒数之比，所以通过两盏电灯的电流强度之比是1∶2。
在相等的时间内电流做功之比W 1/ W 2 = R 2/ R 1=1∶22. 通电螺线管的磁感线方向如图所示，请在图中以涂黑的方式标出小磁针的N 极和电源的“+’’、“-”极。
【答案】【解析】在磁体外部，磁感线总是从磁体的N 极发出，最后回到S 极．所以螺线管的右端为N 极，左端为S 极．根据磁极间的相互作用可以判断出小磁针的左端为N 极，右端 为S 极．根据右手定则，伸出右手，使右手大拇指指示通电螺线管的N 极（右端），则四指弯曲所指的方向为电流的方向，即电流是从螺线管的右端流入的．所以电 源的右端为正极，左端为负极，如图。
【考点】磁感线及其特点 通电螺线管的极性和电流方向的判断（安培定则）3. 甲、乙两导体的电阻之比为3：1,若甲、乙导体串联在电路中，通过两导体的电流之比是_____ ,电流对其做功之比是_____,消耗的电功率之比是_____；若甲、乙两导体并联在电路中，消耗的电功率之比是_____,相同时间内产生的热量之比是_____. 【答案】1:1 3:1 3:1 1:3 1:3【解析】串联电路电流处处相等，因此甲、乙串联在电路中，电流之比为1:1；根据欧姆定律，电流相等时，电压与电阻成正比。
甲、乙两导体的电阻之比为3：1,甲乙导体的电压之比为3:1。
电流做功之比W 甲：W 乙=U 甲It ：U 乙It= 3:1； 消耗的功率P 甲：P 乙=U 甲I ：U 乙I=3:1；若甲、乙两导体并联在电路中，电压相同。
初三物理电学综合专题试题答案及解析1.明亮同学的家中有一台微电脑控制的电热水壶，如图所示．该电热水壶可以将水从桶中自动抽到壶中并自动加热至水烧开．明亮同学观察该电热水壶的铭牌时发现其额定加热功率模糊不清晰，其它铭牌标记均清晰（如表所示）；烧水前他关掉家里其它用电器，只接通电热水壶控制开关，小电动机开始额定电压下用5s时间将水从桶中提升了0.8m加至电热水壶满刻度处自动停止加水，此时显示水温为20℃，电热水壶加满水后开始在额定电压下烧水至水温为100℃时自动断开电路停止工作．明亮同学还观察到，在电热水壶烧水的过程中，家里标有3000r/kW•h的电能表在30s内转盘转了50转．（g=10N/kg，ρ水=1.0×103kg/m3，c水=4.2×103J/（kg•℃））．求：（1）小电动机提升水的工作效率；（2）电热水壶的额定加热功率；（3）如果在用电高峰时明亮同学家中的实际电压是额定电压的90%，电热水壶在此电压下烧水时的加热效率为90%，试计算在用电高峰时烧开该壶水所需的时间．【答案】（1）64%；（2）2000W；（3）460.9s【解析】（1）由ρ=m/V可得，水的质量：m=ρV=1×103kg/m3×2×10﹣3m3=2kg；则水的重力：G=mg=2kg×10N/kg=20N；有用功：W有=Gh=20N×0.8m=16J；电动机消耗的电能W=P机t=5W×5s=25J；电动机工作效率η机=×100%=×100%=64%；（2）根据电能表上标的参数“3000r/kW•h”的含义可知，当电能表上转盘转50转时，用电器消耗的电能W=×1kW•h=kW•h=6×104J．所以热水壶的额定加热功率P加=W/t==2000W．（3）把2L水从20℃加热到100℃吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）=6.72×106J；∵热水壶的额定加热功率P加=2000W，∴由P=得：加热电阻为：R===24.2Ω，当实际电压是额定电压的90%，其实际功率为P实===1620W，由题意可知：Q吸=P实t′η′，则加热时间t′===460.9s．【考点】电功与热量的综合计算2.(1)回顾实验和探究（请将下列实验报告中的空缺部分填写完整）如图是小雨通过改变通电螺丝管中电流方向或线圈的缠绕方向观察到的现象，请根据图甲、乙、丙中小磁针的指向，判定并标出图丁中小磁针的N、S极．请标出图中电源的正、负极请在方框中画出实验电路图：如图所示的图象中，能正确表示电阻一定时电流与电压关系的图线是___．将上述实验电路中的定值电阻换成标有“2.5V 0.3A”的小灯泡，在测量小灯泡的电功率时，两电表示数如图所示，此时小灯泡的实际功率为____W．若要使小灯泡正常发光，应将滑动变阻器的滑片向____移动．【答案】（1）如下图；转换；安培；如下图；（2）如下图；0.1A；a；0.48；左．【解析】（1）从甲图可以看出甲小磁针左端为N极，所以螺线管右端为S极；比较甲和乙图可以看出，改变通电螺线管中电流方向，通电螺线管磁场方向改变。

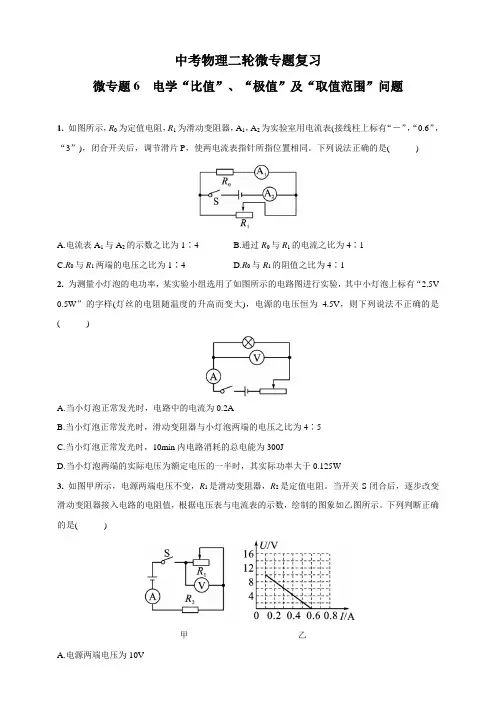

中考物理二轮微专题复习微专题6 电学“比值”、“极值”及“取值范围”问题1. 如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表(接线柱上标有“－”，“0.6”，“3”)，闭合开关后，调节滑片P，使两电流表指针所指位置相同。
下列说法正确的是( )A.电流表A1与A2的示数之比为1∶4B.通过R0与R1的电流之比为4∶1C.R0与R1两端的电压之比为1∶4D.R0与R1的阻值之比为4∶12. 为测量小灯泡的电功率，某实验小组选用了如图所示的电路图进行实验，其中小灯泡上标有“2.5V 0.5W”的字样(灯丝的电阻随温度的升高而变大)，电源的电压恒为4.5V，则下列说法不正确的是( )A.当小灯泡正常发光时，电路中的电流为0.2AB.当小灯泡正常发光时，滑动变阻器与小灯泡两端的电压之比为4∶5C.当小灯泡正常发光时，10min内电路消耗的总电能为300JD.当小灯泡两端的实际电压为额定电压的一半时，其实际功率大于0.125W3. 如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻。
当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如乙图所示。
下列判断正确的是( )甲乙A.电源两端电压为10VB.定值电阻R2的电阻值为40ΩC.滑动变阻器R1接入电路的最大阻值为120ΩD.电路消耗电功率的最大值为7.2W4. 如图所示，电源电压为4.5V且保持不变，两电压表的量程均为0~3V，电流表量程为0~0.6A，小灯泡L标有“3V 1.5W”字样(不考虑温度对灯丝电阻的影响)，滑动变阻器标有“20Ω1A”字样，闭合开关S，移动滑片P，在保证电路中各元件都不损坏的情况下，下列说法不正确的是( )A.电流表示数的变化范围是0.25A~0.5AB.电压表V1示数的变化范围是1.5V~3VC.电路中小灯泡的实际功率的变化范围是0.375W~1.5WD.滑动变阻器接入电路的阻值变化范围是3Ω~20Ω5. 电阻R1＝12Ω，R2＝4Ω并联在同一电路上。

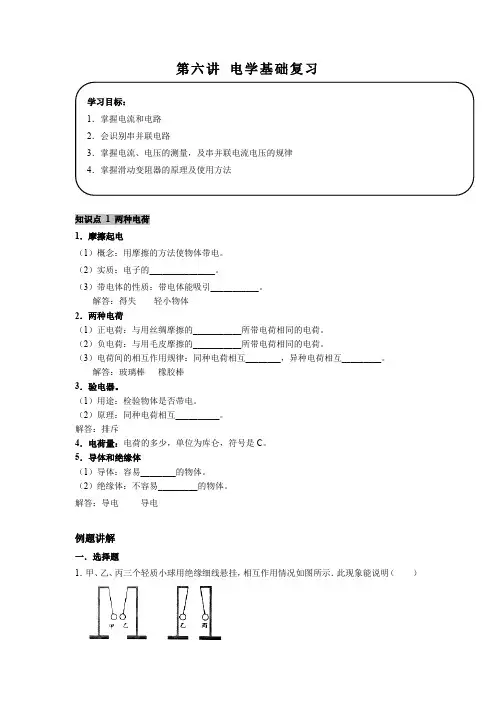

第六讲电学基础复习知识点1 两种电荷1．摩擦起电（1）概念：用摩擦的方法使物体带电。
（2）实质：电子的_______________。
（3）带电体的性质：带电体能吸引___________。
解答：得失轻小物体2．两种电荷（1）正电荷：与用丝绸摩擦的___________所带电荷相同的电荷。
（2）负电荷：与用毛皮摩擦的___________所带电荷相同的电荷。
（3）电荷间的相互作用规律：同种电荷相互________，异种电荷相互_________。
解答：玻璃棒橡胶棒3．验电器。
（1）用途：检验物体是否带电。
（2）原理：同种电荷相互__________。
解答：排斥4．电荷量：电荷的多少，单位为库仑，符号是C。
5．导体和绝缘体（1）导体：容易________的物体。
（2）绝缘体：不容易_________的物体。
解答：导电导电例题讲解一．选择题1．甲、乙、丙三个轻质小球用绝缘细线悬挂，相互作用情况如图所示．此现象能说明（）学习目标：1．掌握电流和电路2．会识别串并联电路3．掌握电流、电压的测量，及串并联电流电压的规律4．掌握滑动变阻器的原理及使用方法A．乙球所带的一定是正电荷B．甲、乙两球带有异种电荷C．乙、丙两球带有同种电荷D．自然界中只存在两种电荷【解答】解：自然界只有两种电荷：正电荷、负电荷；由图知，乙球与丙球靠近时相互排斥，根据同种电荷相互排斥知，丙球和乙球带相同电荷；甲球与乙球相互吸引，因异种电荷相互吸引，带电体能吸引不带电的轻小物体，所以甲、乙两球可能带有异种电荷，也可能一个小球带电（但不能判断带什么电荷），另一个小球不带电；这两个图不能说明自然界只存在两种电荷；综上所述，C正确。
故选：C。
2．如图所示，小朋友从滑梯滑下时，出现了“怒发冲冠”的情景。
对此的解释，下列说法不正确．．．的是（）A．同种电荷相互排斥B．小朋友的头发带上了同种电荷C．小朋友和滑梯带上了异种电荷D．小朋友身体与滑梯摩擦时产生了电荷【解答】解：AB、图中头发带上了同种电荷互相排斥而张开，故AB正确；C、小朋友和滑梯带上了异种电荷，故C正确；D、摩擦起电的实质是电荷（电子）的转移，不是创造电荷，故D错误。

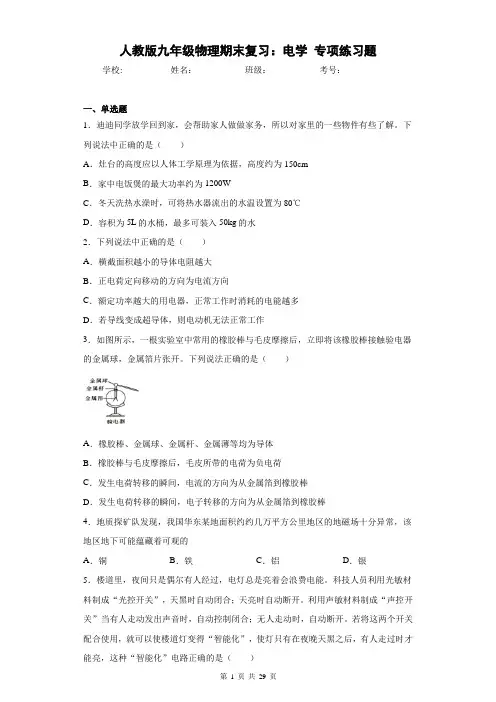

人教版九年级物理期末复习：电学专项练习题学校:___________姓名：___________班级：___________考号：___________一、单选题1．迪迪同学放学回到家，会帮助家人做做家务，所以对家里的一些物件有些了解。
下列说法中正确的是（）A．灶台的高度应以人体工学原理为依据，高度约为150cmB．家中电饭煲的最大功率约为1200WC．冬天洗热水澡时，可将热水器流出的水温设置为80℃D．容积为5L的水桶，最多可装入50kg的水2．下列说法中正确的是（）A．横截面积越小的导体电阻越大B．正电荷定向移动的方向为电流方向C．额定功率越大的用电器，正常工作时消耗的电能越多D．若导线变成超导体，则电动机无法正常工作3．如图所示，一根实验室中常用的橡胶棒与毛皮摩擦后，立即将该橡胶棒接触验电器的金属球，金属箔片张开。
下列说法正确的是（）A．橡胶棒、金属球、金属杆、金属薄等均为导体B．橡胶棒与毛皮摩擦后，毛皮所带的电荷为负电荷C．发生电荷转移的瞬间，电流的方向为从金属箔到橡胶棒D．发生电荷转移的瞬间，电子转移的方向为从金属箔到橡胶棒4．地质探矿队发现，我国华东某地面积约约几万平方公里地区的地磁场十分异常，该地区地下可能蕴藏着可观的A．铜B．铁C．铝D．银5．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。
科技人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。
利用声敏材料制成“声控开关”当有人走动发出声音时，自动控制闭合；无人走动时，自动断开。
若将这两个开关配合使用，就可以使楼道灯变得“智能化”，使灯只有在夜晚天黑之后，有人走过时才能亮，这种“智能化”电路正确的是（）A．B．C．D．6．甲用电器在5 min内消耗的电能为1.5×105 J，乙用电器在1 h内消耗的电能为0.5 kW·h，则甲用电器和乙用电器电功率的大小关系是A．P甲>P乙B．P甲＝P乙C．P甲<P乙D．无法比较7．以下各种做法中，符合安全用电原则的是（）A．三孔插座地线要保证良好接地B．控制电灯的开关要接到零线上C．用潮湿的手拔插用电器的插头D．有人触电要尽快用手把他拉开8．如图所示，电源两端电压保持不变，R0为定值电阻，R为磁敏电阻，该磁敏电阻在常温下的阻值随外加磁场增强而变小。

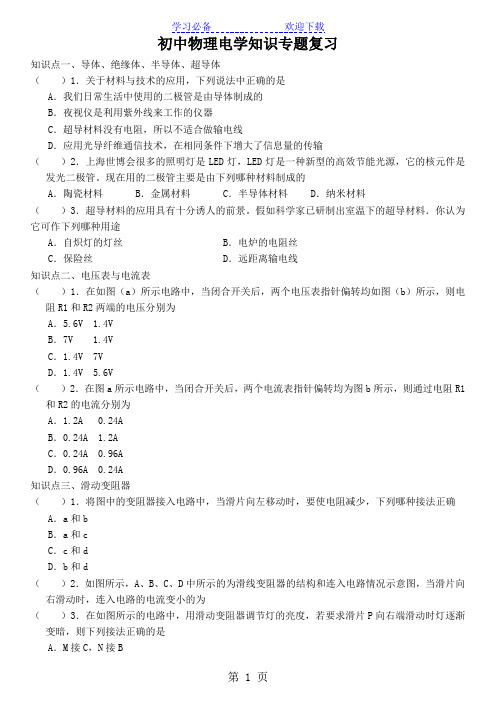

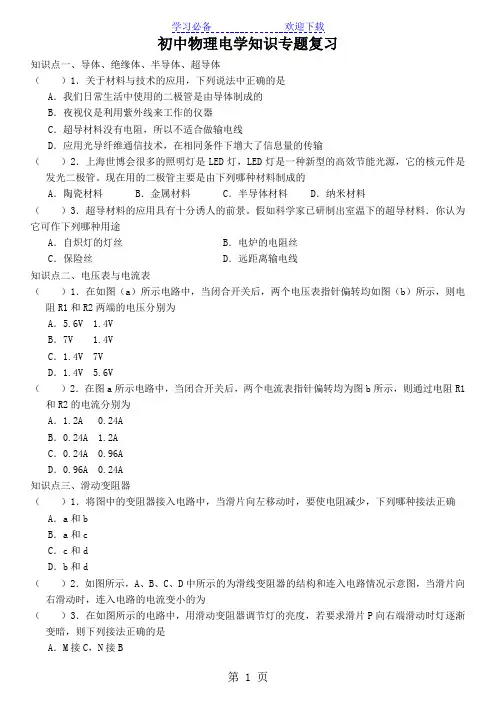

初中物理电学知识专题复习知识点一、导体、绝缘体、半导体、超导体（）1．关于材料与技术的应用，下列说法中正确的是A．我们日常生活中使用的二极管是由导体制成的B．夜视仪是利用紫外线来工作的仪器C．超导材料没有电阻，所以不适合做输电线D．应用光导纤维通信技术，在相同条件下增大了信息量的传输（）2．上海世博会很多的照明灯是LED灯，LED灯是一种新型的高效节能光源，它的核元件是发光二极管。
现在用的二极管主要是由下列哪种材料制成的A．陶瓷材料B．金属材料C．半导体材料D．纳米材料（）3．超导材料的应用具有十分诱人的前景。
假如科学家已研制出室温下的超导材料．你认为它可作下列哪种用途A．自炽灯的灯丝B．电炉的电阻丝C．保险丝D．远距离输电线知识点二、电压表与电流表（）1．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为A．5.6V 1.4VB．7V 1.4VC．1.4V 7VD．1.4V 5.6V（）2．在图a所示电路中，当闭合开关后，两个电流表指针偏转均为图b所示，则通过电阻R1和R2的电流分别为A．1.2A 0.24AB．0.24A 1.2AC．0.24A 0.96AD．0.96A 0.24A知识点三、滑动变阻器（）1．将图中的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确A．a和bB．a和cC．c和dD．b和d（）2．如图所示，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电流变小的为（）3．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是A．M接C，N接BB．M接A，N接BC．M接C，N接DD．M接A，N接D（）4．将如图所示滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现知识点四、概念题（）1．关于电阻，下列说法中正确的是A．铜导线的电阻比铁导线的电阻小B．导体的电阻越大，电流通过导体产生的热量越多C．某学校教学楼中，同时发光的电灯越多，电路的总电阻越小D．导体两端的电压越大，导体的电阻越大（）2．下面说法正确的是A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．电压表有一定的量程，使用时选择的量程越大越好D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等（）3．根据欧姆定律公式，可以导出，由此公式得出的正确结论是A．电路两端的电压越大，电路中的电阻就越大B．通过导体的电流强度减小，导体的电阻就增大C．导体的电阻跟电压成正比，跟电流强度成反比D．导体的电阻表示导体对电流阻碍的性质，不随电压、电流的改变而改变（）4．下列关于电功率的说法正确的是A．用电器的电功率越大，它消耗的电能越多B．用电器的电功率越大，它消耗电能越快C．用电器工作时间越长，它的电功率越大D．用电器的电能与其功率无关，只与通电时间有关（）5．电炉通电后，电炉丝热得发红，而与电炉丝相连接的输电导线却不太热，这是因为A．通过电炉丝的电流比较大B．电炉丝的电阻比较大C．以上两种说法都对D．无法确定知识点五、常识题1．装有两节新干电池的手电筒，它的电压是______V，我们日常生活用电的电压是______，家里的电灯、电视、电冰箱等家用电器的连接方式是______的（填“串联”或“并联”），对人体来说只有不高于______的电压是安全的。

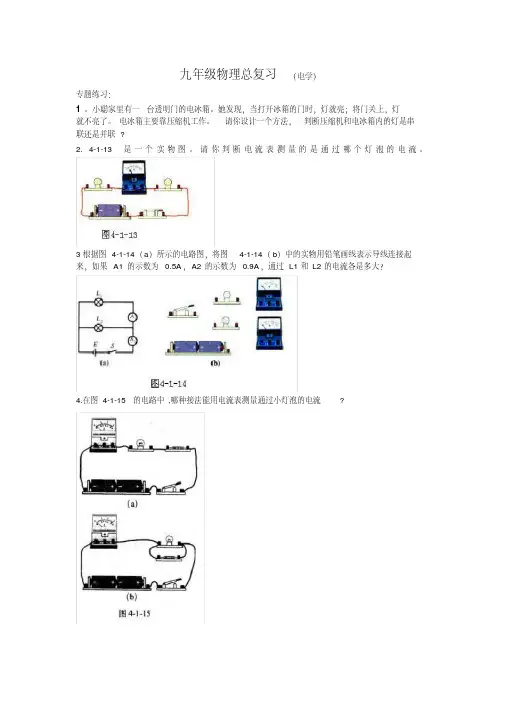

九年级物理总复习（电学）专题练习：1 。
小聪家里有一台透明门的电冰箱。
她发现，当打开冰箱的门时，灯就亮；将门关上，灯就不亮了。
电冰箱主要靠压缩机工作。
请你设计一个方法，判断压缩机和电冰箱内的灯是串联还是并联?2. 4-1-13是一个实物图。
请你判断电流表测量的是通过哪个灯泡的电流。
3根据图4-1-14（a）所示的电路图，将图4-1-14（b）中的实物用铅笔画线表示导线连接起来，如果A1的示数为0.5A，A2的示数为0.9A，通过L1和L2的电流各是多大？4.在图4-1-15的电路中,哪种接法能用电流表测量通过小灯泡的电流?5观察你家中的用电器，如收音机、电子钟、电风扇等，了解它们的工作电压各是多大？6图4-2-10是微型物理实验室中的电压表,请读出电压表示数。
7 如图4-2-11所示的3个电路中,电压表所测的各是哪只灯泡的电压?有没有接错?错在什么地方?8、已知：电子手表中的电流： 1.5～2μＡ；电子手表中电池的电压是 1.5V；求求出电池的电阻。
9工厂中车床照明灯(图5-1-7)有的是采用36V电压,如果它工作时灯丝电阻32Ω，求通过灯丝的电流。
10.按图4-3-15(a)所示电路图,连接图4-3-15(b)所示实物图。
分析滑动变阻器的滑片向右移动过程中,灯泡亮度怎样变化?11图中给出了四种变阻器接入电路的情形，请用笔画出电流经过的路径，并说明当滑片P 向左移动时接入电路中的电阻怎样变化。
12.有两段导体1和2,在相同的电压下,通过导体1的电流较大,通过导体2的电流较小,哪段导体的电阻大? ( )A. 导体1的电阻大B. 导体2的电阻大C. 两段导体的电阻一样大D. 无法判断13小明为了测量未知电阻RX的阻值，他选用了以下器材，电压表一只，定值电阻(R0)一只，电源(电压未知)，待测电阻RX，开关一只，导线若干。
请你帮助小明设计一个测RX的方案。
(1)画出电路图，并简述实验步聚。
(2)推导出RX的表达式(要有过程).14 某同学在用伏安法测电阻的实验中,将实物连成如图5-2-7所示电路,每节干电池 1.5V,估计被测电阻为10Ω左右。
初三物理电学综合专题试题答案及解析1. 如图是一款有煮洗功能的洗衣机的简化电路图及相关参数．此款洗衣机有两个档位，当开关置于位置1时为加热状态，当开关置于位置2时为保湿洗涤状态．其中电阻R 1的阻值为22Ω，求：（1）在洗衣机内按“加水量”加入20℃的冷水加热到90℃时水吸收的热量； （2）R 2的阻值；（3）洗衣机在保湿洗涤状态下工作时，电动机的功率为200W ，则此时通过电动机的电流为多少？ 【答案】（1）4.41×106J ；（2）242Ω；（3）0.91A【解析】（1）Q 吸=cm （t ﹣t 0）=4.2×103J/（kg•℃）×15kg×（90℃﹣20℃）=4.41×106J ； （2）R 1的功率P 1=U 2/P 1==2200W ，由于当开关置于位置1时为加热状态，R 1与R 2并联，则P 2=P 加热﹣P 1=2400W ﹣2200W=200W ，由P=U 2/R 得：R 2=U 2/P 2==242Ω；（3）电动机的功率P 电动机=200W ，电压U=220V ，由P=UI 可得：通过线圈的电流：I==≈0.91A ；【考点】电功与热量的综合计算2. （9分）如图所示电路，电源电压恒为12V ，电阻R 1的阻值为5，滑动变阻器R 2上标有“10 3A”的字样，小灯泡L 上标有“12V 6W”的字样，电流表的量程为0――3A 。
（1）当开关S 1、S 2、S 都闭合时，求小灯泡L 在5min 内产生的热量；（2）当开关S 1、S 2、S 都闭合时，电流表的示数为2A 时，求R 2消耗的电功率；（3）当开关S 1、S 2都断开，S 闭合时，为了确保测量准确，要求电流表示数不小于其量程的1/3，求滑动变阻器R 2接入电路的最大阻值。
【答案】（1）1800J ．（2）18W ．（3）7Ω．【解析】（1）当开关S 1，S 2，S 都闭合时，电路为L 、R 2的并联电路，由于电源电压等于灯泡的额定电压，所以灯泡正常工作，根据Q=W=Pt 求产生的热量； 当开关S 1，S 2，S 都闭合时，电路为L 、R 2的并联电路，因为U=U L =U L 额=12V ，所以灯泡正常工作，则P L =P L 额=6W ，Q=W=Pt=6W×5×60s=1800J ． （2）当开关S 1，S 2，S 都闭合，电流表测量干路电流，利用P=UI 求出总功率，减去灯泡的实际功率就是R 2消耗的电功率．当开关S 1，S 2，S 都闭合，电流表测量干路电流，总功率P=UI=12V×2A=24W ，因为灯泡正常工作，则P L =6W ，所以R 2消耗的电功率P 2=P-P L =24W-6W=18W ．（3）当开关S 1，S 2都断开，S 闭合时，电路为R 1与R 1串联；然后根据电流表的量程确定通过滑动变阻器的最小电流，从而进一步求出滑动变阻器接入电路的最大阻值．当开关S 1，S 2都断开，S 闭合时，电路为R 1与R 2串联；由串联电路的总阻值等于各电阻之和可知：当R 2最大时；R max =R 1+R 2=5Ω+10Ω=15Ω；根据欧姆定律可得：此时电流为I′=，为了确保测量准确，要求电流表示数不小于其量程的，所以I″min =×3A=1A＞0.8A，最小电流为Imin=1A，由欧姆定律可得：U1=IminR1=1A×5Ω=5V；因为串联电路中总电压等于各分电压之和，所以R2两端的电压：U2=U-U1=12V-5V=7V，由欧姆定律可得：R2=．【考点】欧姆定律3.如图电源电压恒定。

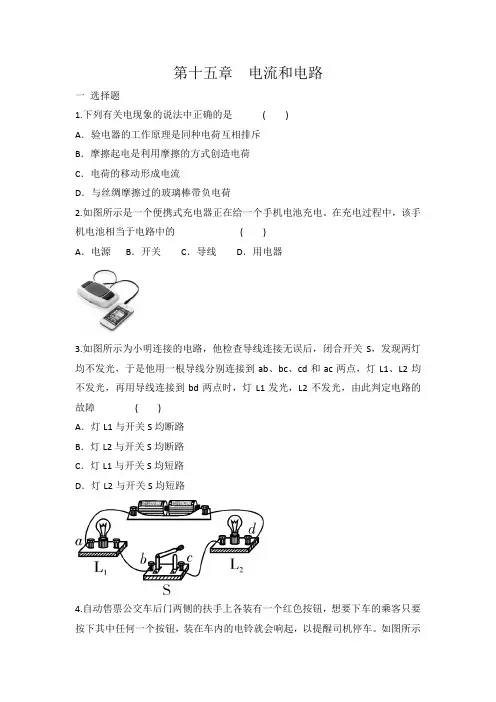

第十五章电流和电路一选择题1.下列有关电现象的说法中正确的是( )A．验电器的工作原理是同种电荷互相排斥B．摩擦起电是利用摩擦的方式创造电荷C．电荷的移动形成电流D．与丝绸摩擦过的玻璃棒带负电荷2.如图所示是一个便携式充电器正在给一个手机电池充电。
在充电过程中，该手机电池相当于电路中的()A．电源B．开关C．导线D．用电器3.如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障()A．灯L1与开关S均断路B．灯L2与开关S均断路C．灯L1与开关S均短路D．灯L2与开关S均短路4.自动售票公交车后门两侧的扶手上各装有一个红色按钮，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车。
如图所示的电路图符合要求的是()5.在空气干燥的冬天，化纤衣服表面很容易吸附灰尘。
其主要原因是()A．冬天气温低B．化纤衣服创造了电荷C．冬天灰尘多D．化纤衣服摩擦带了电6.小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”(如图)。
对该现象解释正确的是（）A．摩擦的方法创造了电荷使两气球带了电B．摩擦的方法使气球分子发生转移而带电C．这种现象与验电器的工作原理相同D．两气球因带了异种电荷而互相排斥7.下列电路中，电流表测L1灯电流的是()A B C D5.汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。
如图设计的电路图正确的是（）二非选择题1.如图所示，甲、乙是两个轻小的物体，它们见面时相互吸引。
由图中对话可以判断：甲物体可能带____电或_________。
人教版初中物理九年级电路故障分析专题（含答案）一、短路情况（1）串联1、如图所示，电源电压保持不变，R为定值电阻，L为小灯泡。
闭合开关S，电路正常工作。
一段时间后，两电表的示数都变大，则该电路中出现的故障可能是（）A．定值电阻R短路1B．小灯泡L短路C．定值电阻R断路1D．小灯泡L断路2、在如图所示的电路中，闭合开关，电流表有示数，电压表无示数，已知两电表良好，电路中只有一处故障，则该电路的故障可能是（）A．开关接触不良1B．电阻R短路C．电阻R断路1D．滑动变阻器短路3、如图所示的电路中，已知电源电压为6V且保持不变，当开关S闭合后，发现只有一只灯泡发光，电压表的示数为0，存在这一现象的原因可能是（）A．灯L1短路1B．灯L2短路1C．灯L1断路1D．灯L2断路（2）并联1、如图所示电路中，开关闭合后两电流表均有示数，一段时间后两表示数突然归零，现将一完好的小灯泡L分别并在R1、R2和电源两端L均不亮。
则电路发的故障可能是（）A、R2短路B、R2断路C、电流表A1短路D、电流表A2断路二、断路情况（1）串联1、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。
他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为U ab=6V、U bc=0V、U ac=6V。
若电路只有一处故障，则应是（）A．灯泡L1短路1B．灯泡L1断路1C．灯泡L2短路1D．开关S断路2、小明将标有“3V 1W”的两个小灯泡与滑动变阻器串联接在如图中所示电路中，电源电压恒为6V。
闭合S后，小明发现两个小灯泡都不亮，他检查电路发现各段导线及连接处均无问题，用电压表测得U ac=U bd=6V。
经过仔细分析，他判断电路中只有一处故障，那么电路故障是（）A．ac段发生短路2B．bc段发生断路C．ed段发生断路2D．ad段发生短路3、如图所示电路，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数几乎为零，电压表有示数且不变，造成此现象的原因可能是（）A．滑动变阻器断路2B．电流表短路C．小灯泡短路2D．导线④断路4、在如图所示的电路中，开关闭合后，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电流表、电压表示数均为零，图中除标有序号的四根导线外其他元件正常，则出现断路的导线是（）A．①2B．②2C．③2D．④5、如图所示，R1和R2均为定值电阻，闭合开关，电流表、电压表均无示数，如果故障仅在电阻R1或R2，则（）A．R1短路2B．R2短路2C．R1断路2D．R2断路6、如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）A．L1短路2B．L1断路2C．L2短路2D．L2断路7、如图所示电路，当开关闭合时，小灯泡L不发光，无论如何调节滑动变阻器R的滑片电流表指针几乎不偏转，但电压表始终有示数，几乎等于电源电压，则电路故障的原因是_______。
电荷及检验、带电与导电（常考单选或填空，题目简单，注意区分带电与导电的不同，重要度1）如图甲所示，验电器A带负电，B不带电．用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A．电流方向由A到B B．电流方向由B到AC．有电流但方向无法确定 D．始终无电流有A、B、C、D四个轻质小球，已知C与丝绸摩擦过的玻璃棒排斥，A与C相吸引，A与D相排斥，B 与D相吸引，则下列判断正确的是（）A．A球带负电，D球带负电，B球一定带正电B．A球带负电，D球带正电，B球一定带负电C．A球带负电，D球带负电，B球可能带正电，也可能不带电D．A球带正电，D球带正电，B球可能带正电，也可能不带电小军在加油站看到一醒目的标语：“严禁用塑料桶装汽油”，简述此规定的缘由：。
打扫房间时，小明用干绸布擦穿衣镜时发现擦过的镜面很容易沾上细小绒毛，这是因为镜面因_________而带了电，带电体有_________的性质，所以绒毛被吸到镜子上.下列说法中，正确的是 ( )A．摩擦起电就是创造了电荷B．金属导体中自由电子定向移动的方向与电流方向相同C．规定正电荷定向移动的方向为电流的方向D．与任何物体摩擦后的玻璃一定带正电电流的产生与电路的构成（此知识点极少单独出题，一般会融入到电学的其他知识中考查，重要度2）特别提示要熟练掌握通路、断路、短路、短接四个概念。
如图所示的电路，当S闭合时灯___________亮。
人们规定定向移动的方向为电流的方向，金属导体中的电流是__________定向移动形成的。
在金属导体中，若10s内通过横截面的电荷量为20C，则导体中的电流为_________A。
如图的电路中，当开关S1、S2断开，S3、S4闭合时，灯发光，它们的连接方式是联；当开关S1闭合，S2、S3、S4断开时，灯发光，它们的连接方式是联；当开关S2、S3、S4闭合，S1断开时，灯发光，它们的连接方式是联；当同时闭合开关S1、S3时，灯发光，会出现现象．串并联电路（此知识点是电学的重要基础，必须完全掌握各自特点，会用电流法，等效图法分析出电路构造，中考一般不涉及混连，一般也会融入其他电学知识考查，极少单独出题。
重要度3）如图所示的电路中，若闭合S后则电路里将会发生；要想使两灯泡并联，只需将导线e由B接线柱拆下改接到接线柱上即可，要使两灯泡串联，在原图基础上最简单的改接方法是．如图所示，开关S1、S2、S3均处于断开状态；若要使灯L和电铃串联，应闭合开关；若要使灯L和电铃并联，应闭合开关；若所有开关都闭合，电路（通路/断路/短路）．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M．在图中所示的四个电路图中，符合上述要求的是（）A．B．C．D．某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（）如图中四个灯泡的连接方式是（）A．四灯串联B．四灯并联C．L2、L3、L4并联，再与L1串联D．L1、L2、L3并联，再与L4串联电流表以及串并联电路的电流规律（必考知识点，各种题型均会涉及，注意记清电流表的使用规则）如图所示，下列分析正确的是（）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，两灯均不发光。
为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零。
则电路故障可能是A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路在用电流表测电流的实验中：（1）连接电路时，开关应，电流表应先用量程试触；（2）若某同学连接的电路如图甲所示，则电流表测的是灯的电流．合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是mA；（3）只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线；（4）若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是．A．电流表内部开路B．开关处接触不良C．电流表被短路D．电源供电不足．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，（1）通过L1和L2的电流分别是多大？（2）电流表A3的读数是多少？图所示电路中，电源电压保持不变， K1由断开到闭合，电流表表示数（）A．变大B．变小C．不变D．无法确定如图所示电路中，A、B间的电压保持不变，电阻R1、R2为定值电阻。
断开开关S，甲、乙均为电流表时，甲、乙两表的示数之比为3：4。
若闭合开关S，甲、乙均为电压表，则甲、乙两表的示数之比是（）A．4：3 B．3：4 C．3：7 D．4：7电压以及串并联电路电压规律（必考知识点，记住在分析电路时，电流表可看做导线，电压表可看做断路，记住相应公式，特别要注意电压表的使用方法和规则，能看懂电压表在不同情况下的示数变化，重要度3）在图所示的电路中，若把电流表和电压表位置对换，则（）A．灯不亮，电流表无示数，但电压表有示数B．电灯亮，电压表示数为零C．电压表示数为电源电压，电流表和电源要损坏D．以上说法都不对如图所示电路正确的是（）A ．B．C．D．在图中，关于a、b的说法正确的是（）A．a为电流表，b为电压表B．a为电压表，b为电流表C．a、b都为电流表D．a、b均为电压表图甲所示电路，当闭合开关后，两个电压表指针偏转均为上图乙所示，则电灯L1和L2两端的电压分别为（）A．7.2V 1.8VB．9V 1.8VC．1. 8V 7.2VD．9V 7.2V在探究“串联电路电压的规律”实验中：（1）要用电压表测灯L2两端的电压．连接电路如图甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．（2）改正电路后，闭合开关．如图乙所示，电压表的示数为______V，若电源电压为3V，则灯L1两端的电压是______V．影响电阻的因素与变阻器（此知识点是欧姆定律的过度章节，注意看电路图时，仔细注意滑动变阻器左右移动对电路的影响，分清真滑变和假滑变，牢记电阻是固有属性，与电压电流无关。
记住电阻大小的实验,重要度2）把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是（）A．当它们材料、粗细都相同时，甲线长乙线短B．当它们材料、长度都相同时，甲线粗乙线细C．当它们长度、粗细都相同时，两线的材料一定不同D．甲、乙两电阻线的材料、长短、粗细不可能完全相同A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则通过A、B的电流I A、I B间的关系正确的是（）A．I A=I B B．I A＜I B C．I A＞I B D．无法比较电压是使电路中形成的原因。
电阻是表示导体对电流的作用的，其它条件一定时，电阻越大，电流越。
电位器是变阻器的一种，小菲同学买了一个电位器，如图所示．小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（）A．A、B 两个接线柱分别接入电路B．B、C两个接线柱分别接入电路C．A、C两个接线柱分别接入电路D．以上连接方法都正确在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左端滑动时灯逐渐变暗，则下列接法正确的是（）A．M接C，N接B B．M接A，N接BC．M接C，N接D D．M接A，N接D欧姆定律的实验（最重要的电学实验，着重复习欧姆定律第一节，注意两个实验的异同，滑动变阻器各自的作用，实验的步骤目的都必须搞清楚，重要度3）甲、乙两小组探究“电流与电压和电阻的关系”，老师提供的实验器材有：电源（电压恒为4.5V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω2A”、“50Ω1A”），导线若干．（1）甲小组探究“电流与电压的关系”①请你根据图甲的电路图用笔画线代替导线将图乙中的实物电路连接完整．②他们将5Ω的电阻接入电路，闭合开关前，要将滑动变阻器滑片移至最（选填“左”或“右”）端；电路中滑动变阻器起到的作用．③他们进行实验得到的数据如表，由此可得到的实验结论是：．电压U/V 1.0 1.5 3.0电流I/A 0.2 0.3 0.6④你认为本次实验中多次测量的目的是．（2）乙小组探究“电流与电阻的关系”①将5Ω的电阻接入电路，检查无误后闭合开关，移动滑片，使电压表的示数为1.5V，并记下相应的电流值．再用10Ω的电阻替代5Ω的电阻后，滑动变阻器连入电路的电阻阻值应（选填“增大”、“减小”或“不变”），使电压表示数保持1.5V保持不变．②若要使所给的4各定值电阻分别接入电路中都能正常进行实验，应选择滑动变阻器的规格是，理由是：．在做“探究电流与电阻的关系”的实验中，轩轩连接了如图所示的电路，他先在电路的a、b间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数，记录数据后，改用15Ω的电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（）A．观察电压表，向右移动滑片，读取电流数据B．观察电流表，向右移动滑片，读取电压数据C．观察电压表，向左移动滑片，读取电流数据D．观察电流表，向左移动滑片，读取电压数据在“探究通过导体的电流与电压的关系”实验中，得到I-U图像如下图所示，则正确的是欧姆定律计算以及其在串并联电路中的规律（计算题必考知识点，基本公式很简单，但题目往往存在诸多变形，需要细心观察，善用串并联电路的规律，掌握好此部分知识点可有效保证70分以上）由欧姆定律 I=导出R=，以下说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．电压一定时，电阻与电流成反比C．导体的电阻在电流减小到零时，电阻也为零D．电阻是导体本身的一种属性，大小只与本身的四个因素有关有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图三所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是（）A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并在Ⅱ区域D．R串在Ⅰ区域，R并在Ⅲ区域如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R2（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值电阻R1及一个电压表组成．驾驶员呼出的酒精气体浓度越大，则（）A．气敏电阻R2的阻值越大，电压表的示数越大B．通过电阻R2的电流越小，电压表的示数越大C．通过电阻R1的电流越大，电阻R2两端电压越小D．气敏电阻R2的阻值越大，通过电阻R1的电流越大如图所示，电源电压不变，开关S1闭合后，灯泡L发光，电压表有示数；再闭合开关S2后，出现的情况是：（）A．灯泡L的亮度不变B．电压表的示数变小C．电路的总电阻不变D．电路的总功率变大如图，电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲∶U乙=1∶3；断开开关，拆去电压表，并在甲、乙两处分别接入电流表，此时I甲∶I乙是（）A．4∶3 B．1∶3 C．1∶1 D．3∶1为锻炼身体，小明利用所学物理知识设计了一个电子拉力计，图甲是原理图。
