LW34B-40.5六氟化硫断路器使用说明书

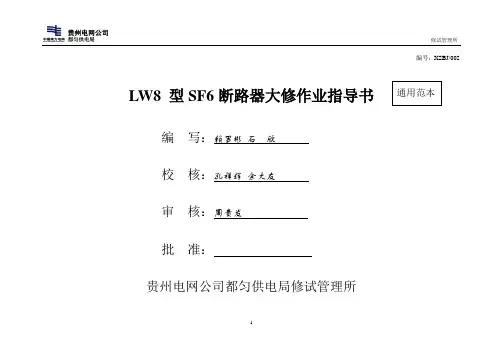

修试管理所编号：XSBJ/002 LW8 型SF6断路器大修作业指导书通用范本编写：赖罗彬石欣校核：孔祥辉余大友审核：周贵发批准：贵州电网公司都匀供电局修试管理所修试管理所目录一、适用范围 (4)二、引用标准 (4)三、天气及作业现场要求 (4)四、检修管理流程 (4)五、检修人员及工期 (5)六、标准化作业流程 (5)1、准备阶段 (5)2、作业阶段 (10)3、结束阶段 (13)七、标准化现场作业规范1、安全措施卡 (15)2、LW8型断路器大修试验标准 (17)修试管理所目录3、LW8型断路器检修工艺流程质量控制卡 (18)4、大修报告 (21)5、验收报告 (24)修试管理所一、适用范围本指导书适用于都匀供电局修试管理所变电检修一班对LW8-35 40.5(A)(B)(L) 型SF6断路器(CT14弹簧操作机构)的大修作业。

二、引用标准《LW8-40.5 SF6断路器安装使用说明书》(平顶山、西开、重开、泰开)《六氟化硫电气设备运行、试验及检修人员安全保护细则》(DL/T 639-1997)《六氟化硫电气设备中气体管理和检测导则》（GB/T 8905-1996）《六氟化硫断路器通用技术条件》（JB/T 622-1999）《电力设备预防性试验规程》(DL/T 596-1996)《高压电器施工及验收规范》（GBJ147-1990）《国家电网公司电力安全工作规程变电站和发电厂电气部分》（国家电网安监2005-83号）《南方电网公司电气工作票技术规范发电、变电部分》（Q/CSG 1 0004-2004）三、天气及作业现场要求1、大修天气要求：天气状况良好；2、大修作业现场要求：应选在无尘飞扬及其它无污染的晴天进行,使用的工器具,设备,材料按定制图摆放整齐,方便使用,随时保持现场清洁,卫生。

四、检修管理流程生产技术部门下达大修生产任务现场勘察检修单位接受大修生产任务相关部门组织审批检修单位编制预算,三措,施工进度和材料计划修试管理所五、检修人员及工期1、检修人员共2～3人，其中工作负责人1人，检修工1～2人，工作人员必须经培训考试合格并持证上岗；2、工期：1～2天。

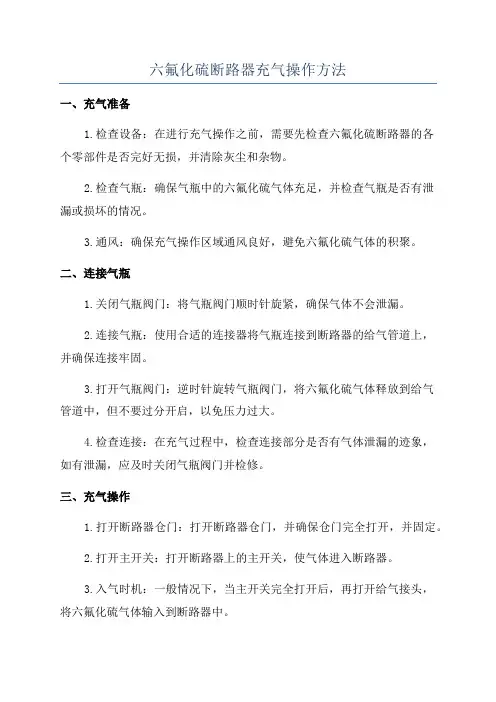

六氟化硫断路器充气操作方法一、充气准备1.检查设备：在进行充气操作之前，需要先检查六氟化硫断路器的各个零部件是否完好无损，并清除灰尘和杂物。

2.检查气瓶：确保气瓶中的六氟化硫气体充足，并检查气瓶是否有泄漏或损坏的情况。

3.通风：确保充气操作区域通风良好，避免六氟化硫气体的积聚。

二、连接气瓶1.关闭气瓶阀门：将气瓶阀门顺时针旋紧，确保气体不会泄漏。

2.连接气瓶：使用合适的连接器将气瓶连接到断路器的给气管道上，并确保连接牢固。

3.打开气瓶阀门：逆时针旋转气瓶阀门，将六氟化硫气体释放到给气管道中，但不要过分开启，以免压力过大。

4.检查连接：在充气过程中，检查连接部分是否有气体泄漏的迹象，如有泄漏，应及时关闭气瓶阀门并检修。

三、充气操作1.打开断路器仓门：打开断路器仓门，并确保仓门完全打开，并固定。

2.打开主开关：打开断路器上的主开关，使气体进入断路器。

3.入气时机：一般情况下，当主开关完全打开后，再打开给气接头，将六氟化硫气体输入到断路器中。

4.充气压力：根据断路器的设计要求，将六氟化硫气体充入到预定的压力范围内。

可通过压力表进行检测。

5.控制充气速度：在充气过程中，需根据断路器的具体情况和生产厂家的要求，控制充气速度，以免产生过大的气体压力冲击。

6.充气结束：当充入的气体达到预定的压力时，关闭给气接头和主开关。

7.气密性测试：充气结束后，对断路器进行气密性测试，以确保充气操作是否成功，同时检查是否有气体泄漏的现象。

四、充气后操作1.断路器试验：充气后，需对断路器进行试验，包括合闸试验和分闸试验，以保证其正常运行。

2.操作说明：在充气操作结束后，应将充气操作方法以文字说明的形式记录下来，以备日后参考和培训。

以上就是六氟化硫断路器充气操作的详细方法。

在进行操作过程中，必须严格按照操作规程进行，同时注意安全操作，以免发生意外。

六氟化硫（SF6）断路器的操作规程1SF6断路器151（152，112）的分、合闸操作1.1查看SF6气体压力正常（0.5MPa）,当低于0.4MPa时不得进行操作。

1.2合上断路器操控电源、合闸电源，置远控一;近控开关于远控方位。

1.3用微机对151（112，152）断路器进行分、合闸操作时，主接线图上应有相应的变位信号。

1.4在急迫状况下，可用主控室主变压器维护屏内的操控开关对断路器进行分合闸操作。

1.5当电动无法对断路器进行分闸操作时，可对断路器的操动安排进行手动分闸操作，断开后报请检修。

1.6SF6断路器气体压力坚持0.5MPa，当低于0.4MPa时应及时断开断路器的操作电源，阻遏带负荷操作该断路器。

当即上报车间安排修补人员对断路器进行补气。

26kV高压断路器的操作2.16kV高压断路器的合闸操作2.1.1合上断路器操控电源，继电维护设备投入、电源指示灯亮（绿灯）。

2.1.2合上合闸电源、储能开关，储能灯亮，操动安排指示已储能若合闸电源有缺陷不能储能时，可运用操作杆对绷簧操动安排进行储能，手动储能结束后应随即卸下操作杆。

2.1.3操动安排手柄（7）置分闸闭锁方位。

2.1.4合上阻离隔关。

按先电源侧，后负荷侧的次第进行操作，主接线图阻离隔关应有变位信号。

2.1.5操动安排手柄（7）置作业方位，并上锁。

2.1.6远控一;近控控开关置远控方位。

2.1.7用微机进行远控操作，合上断路器，主接线图上断路器有变位信号。

2.1.8当远控不能进行操作时可运用近控进行现场操作。

分外状况下需对断路器进行合闸操作，或操控回路有缺陷时，可运用绷簧操动安排上的机械合按钮进行手动操作。

2.26kV高压断路器的分闸操作2.2.1用微机进行远控操作，断开断路器，主接线图上断路器有相应变位信号。

2.2.2用微机无法进行分闸操作时，可对现场操动安排进行手动分闸操作。

2.2.3依据需求可摆开阻离隔关。

按先负荷侧，后电源侧的次第进行操作。

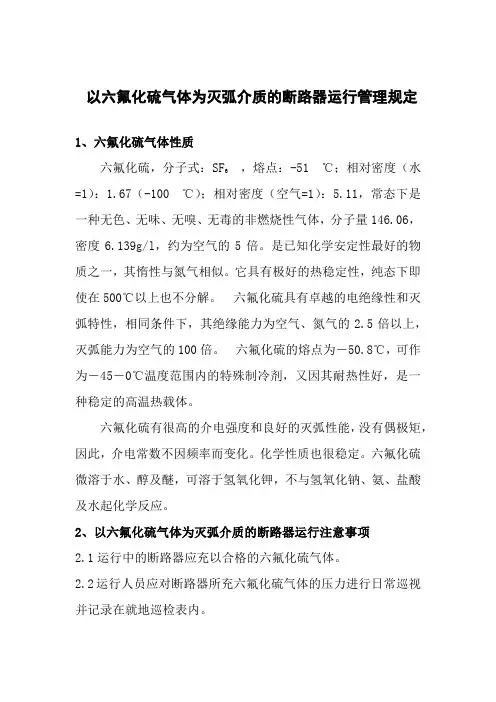

以六氟化硫气体为灭弧介质的断路器运行管理规定1、六氟化硫气体性质六氟化硫，分子式：SF6，熔点：-51 ℃；相对密度（水=1）：1.67（-100 ℃）；相对密度（空气=1）：5.11，常态下是一种无色、无味、无嗅、无毒的非燃烧性气体，分子量146.06，密度6.139g/l，约为空气的5倍。

是已知化学安定性最好的物质之一，其惰性与氮气相似。

它具有极好的热稳定性，纯态下即使在500℃以上也不分解。

六氟化硫具有卓越的电绝缘性和灭弧特性，相同条件下，其绝缘能力为空气、氮气的2.5倍以上，灭弧能力为空气的100倍。

六氟化硫的熔点为－50.8℃，可作为－45－0℃温度范围内的特殊制冷剂，又因其耐热性好，是一种稳定的高温热载体。

六氟化硫有很高的介电强度和良好的灭弧性能，没有偶极矩，因此，介电常数不因频率而变化。

化学性质也很稳定。

六氟化硫微溶于水、醇及醚，可溶于氢氧化钾，不与氢氧化钠、氨、盐酸及水起化学反应。

2、以六氟化硫气体为灭弧介质的断路器运行注意事项2.1运行中的断路器应充以合格的六氟化硫气体。

2.2运行人员应对断路器所充六氟化硫气体的压力进行日常巡视并记录在就地巡检表内。

2.3设备维护人员应定期对断路器所充六氟化硫气体进行微水测试确保其低于限定值（150ppm）。

2.4应对新投产、大修或事故跳闸后的断路器所充六氟化硫气体的压力加强检查。

2.5在运行中的断路器上做六氟化硫微水测试应要求检修人员做好防止气体泄漏的安全措施。

2.6运行中的断路器如发六氟化硫气体压力低报警应立即联系检修人员带电补气并汇报相关领导，如不能带电补气应申请调度进行停电处理。

2.7运行中的断路器如发六氟化硫气体压力低闭锁分闸信号应立即将该断路器控制电源断开并汇报相关领导再联系检修人员进行带电补气，如不能带电补气应申请调度进行停电处理。

2.8如果断路器所充六氟化硫气体压力异常降低，在处理时应做好防毒措施。

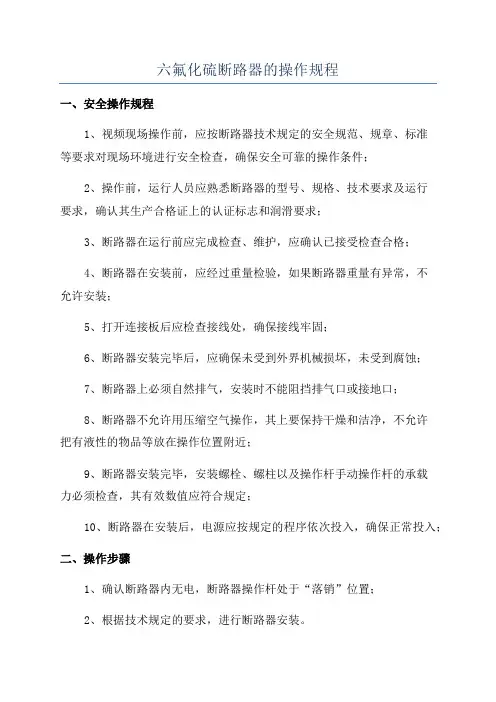

六氟化硫断路器的操作规程
一、安全操作规程
1、视频现场操作前，应按断路器技术规定的安全规范、规章、标准
等要求对现场环境进行安全检查，确保安全可靠的操作条件；
2、操作前，运行人员应熟悉断路器的型号、规格、技术要求及运行
要求，确认其生产合格证上的认证标志和润滑要求；
3、断路器在运行前应完成检查、维护，应确认已接受检查合格；
4、断路器在安装前，应经过重量检验，如果断路器重量有异常，不
允许安装；
5、打开连接板后应检查接线处，确保接线牢固；
6、断路器安装完毕后，应确保未受到外界机械损坏，未受到腐蚀；
7、断路器上必须自然排气，安装时不能阻挡排气口或接地口；
8、断路器不允许用压缩空气操作，其上要保持干燥和洁净，不允许
把有液性的物品等放在操作位置附近；
9、断路器安装完毕，安装螺栓、螺柱以及操作杆手动操作杆的承载
力必须检查，其有效数值应符合规定；
10、断路器在安装后，电源应按规定的程序依次投入，确保正常投入；
二、操作步骤
1、确认断路器内无电，断路器操作杆处于“落销”位置；
2、根据技术规定的要求，进行断路器安装。

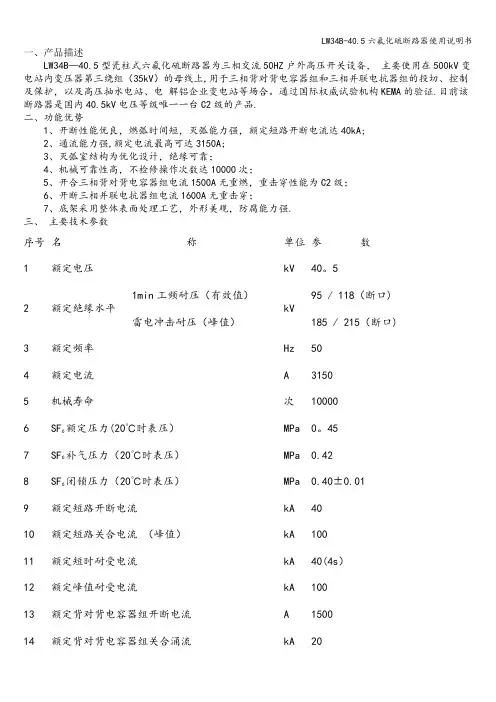

LW34B-40.5六氟化硫断路器使用说明书一、产品描述LW34B—40.5型瓷柱式六氟化硫断路器为三相交流50HZ户外高压开关设备，主要使用在500kV变电站内变压器第三绕组（35kV）的母线上,用于三相背对背电容器组和三相并联电抗器组的投切、控制及保护，以及高压抽水电站、电解铝企业变电站等场合。

通过国际权威试验机构KEMA的验证.目前该断路器是国内40.5kV电压等级唯一一台C2级的产品.二、功能优势1、开断性能优良，燃弧时间短，灭弧能力强，额定短路开断电流达40kA;2、通流能力强,额定电流最高可达3150A;3、灭弧室结构为优化设计，绝缘可靠；4、机械可靠性高，不检修操作次数达10000次；5、开合三相背对背电容器组电流1500A无重燃，重击穿性能为C2级；6、开断三相并联电抗器组电流1600A无重击穿；7、底架采用整体表面处理工艺，外形美观，防腐能力强.三、主要技术参数序号名称单位参数1额定电压kV40。

52额定绝缘水平1min工频耐压（有效值）kV95 / 118（断口)雷电冲击耐压（峰值）185 / 215（断口)3额定频率Hz504额定电流A31505机械寿命次100006SF6额定压力(20℃时表压）MPa0。

457SF6补气压力（20℃时表压）MPa0.428SF6闭锁压力（20℃时表压）MPa0.40±0.01 9额定短路开断电流kA4010额定短路关合电流（峰值）kA10011额定短时耐受电流kA40(4s）12额定峰值耐受电流kA10013额定背对背电容器组开断电流A150014额定背对背电容器组关合涌流kA20LW34B-40.5六氟化硫断路器使用说明书15容性电流开合过程中的重击穿特性级C216额定并联电抗器组开断电流A160017合闸时间(额定操作电压下）ms30～6018分闸时间（额定操作电压下）ms30～4519合-分时间（额定操作电压下）ms≤10020分-合时间（额定操作电压下）ms≤30021额定操作顺序分—0。

LW34-40.5系列户外高压六氟化硫断路器
产品概述：LW34-40.5型户外高压六氟化硫路器是三相交流50赫兹的户外高压电气设备；由陕西泰开电气设备有限公司自主研发生产，适用于40.5kV输配电系统的控制和保护；也可用于联络断路器及开合电容器组的场合；并可内附电流互感器供测量与保护用。

LW34-40.5型断路器配用CT14型弹簧操动机构。

断路器符合国家标准GB1984-1989《交流高压断路器》和国际电工委员会标准IEC60056：1987《高压交流断路器》的要求。

主要特点：
a．开断性能优良，燃弧时间短，电寿命长，在额定电压下连续开断25千安20次不检修，不更换六氟化硫气体；b．绝缘可靠，气压在零表压时可耐受40.5千伏10分钟；
c．机械可靠性高，合闸能力强，能频繁操作；
d．开合电容器组电流400安无重燃；
e．切空长线25、50公里无重燃；
f．结构简单、体积小，不检修周期长。

使用环境条件：
a 海拔高度：不超过2500;米；高原型4000米；
b 环境温度：-30℃—+40℃（特殊要求-40℃—+40℃）；
c 相对湿度：日平均不大于95 %，月平均不大于90 %（25℃）；
d 风速：不大于35米/ 秒；
e 污秽等级为III级；瓷套爬距为1050mm（1320mm）（公称爬电比距不低于25 mm / kV）。

f 没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合。

主要技术参数：
外形及安装尺寸：。

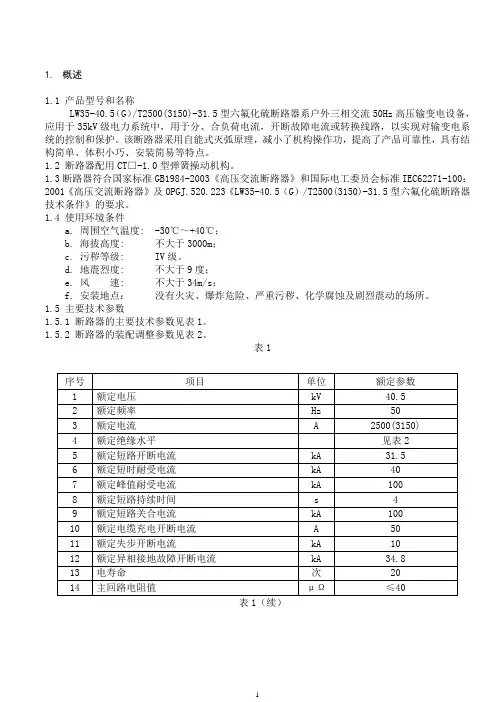

1.概述1.1 产品型号和名称LW35-40.5（G）/T2500(3150)-31.5型六氟化硫断路器系户外三相交流50Hz高压输变电设备，应用于35kV级电力系统中，用于分、合负荷电流，开断故障电流或转换线路，以实现对输变电系统的控制和保护。

该断路器采用自能式灭弧原理，减小了机构操作功，提高了产品可靠性，具有结构简单、体积小巧、安装简易等特点。

1.2 断路器配用CT□-1.0型弹簧操动机构。

1.3断路器符合国家标准GB1984-2003《高压交流断路器》和国际电工委员会标准IEC62271-100：2001《高压交流断路器》及OPGJ.520.223《LW35-40.5（G）/T2500(3150)-31.5型六氟化硫断路器技术条件》的要求。

1.4 使用环境条件a. 周围空气温度: -30℃～+40℃；b. 海拔高度: 不大于3000m；c. 污秽等级: IV级。

d. 地震烈度: 不大于9度；e. 风速: 不大于34m/s；f. 安装地点：没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

1.5 主要技术参数1.5.1 断路器的主要技术参数见表1。

1.5.2 断路器的装配调整参数见表2。

表1表2 额定绝缘水平注：整机按海拔3000m修正进行绝缘耐受试验。

表3 断路器主要机械特性表4 SF 6气体压力整定值2 结构及工作原理2.1 断路器结构。

断路器为三极分立瓷柱式结构,三极固定于一个公共底架上，三极气体通过铜管连通，弹簧操动机构位于底架正下方。

断路器由单极极柱、传动连杆、底架、弹簧操动机构等部分组成，外形参数见图1。

图1 断路器整体结构图2.2 单极极柱断路器的单极极柱主要由静触头、动触头、灭弧室瓷套、支柱瓷套、绝缘拉杆及拐臂盒等零部件组成，见图2。

序号 项目单位 参数值 1 SF 6气体额定压力 Pre MPa 0.5 2 补气报警压力 Pae ↓ MPa 0.47±0.01 3 气体最低功能压力 Pme ↓ MPa 0.45±0.01 4断路器包装气体压力MPa0.03注：↓表示压力下降时测量1. 单极极柱2. 传动连杆3. 底架4. 弹簧操动机构1.静触头2.动触头3.灭弧室瓷套4.绝缘拉杆5.支柱瓷套6.拐臂盒图2 单极极柱2.2.1 支柱瓷套支柱瓷套为断路器主回路的对地绝缘件。

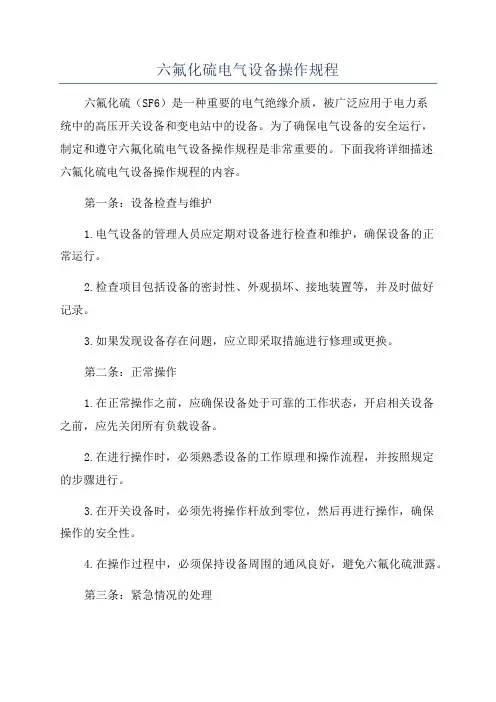

六氟化硫电气设备操作规程六氟化硫（SF6）是一种重要的电气绝缘介质，被广泛应用于电力系统中的高压开关设备和变电站中的设备。

为了确保电气设备的安全运行，制定和遵守六氟化硫电气设备操作规程是非常重要的。

下面我将详细描述六氟化硫电气设备操作规程的内容。

第一条：设备检查与维护1.电气设备的管理人员应定期对设备进行检查和维护，确保设备的正常运行。

2.检查项目包括设备的密封性、外观损坏、接地装置等，并及时做好记录。

3.如果发现设备存在问题，应立即采取措施进行修理或更换。

第二条：正常操作1.在正常操作之前，应确保设备处于可靠的工作状态，开启相关设备之前，应先关闭所有负载设备。

2.在进行操作时，必须熟悉设备的工作原理和操作流程，并按照规定的步骤进行。

3.在开关设备时，必须先将操作杆放到零位，然后再进行操作，确保操作的安全性。

4.在操作过程中，必须保持设备周围的通风良好，避免六氟化硫泄露。

第三条：紧急情况的处理1.在发生设备故障或紧急情况时，操作人员应立即采取紧急措施，如切断电源、报警等，并及时通知相关人员进行处理。

2.在处理紧急情况时，操作人员应保持冷静，做好现场的安全防护措施，并遵循相关的操作程序。

第四条：设备检修1.定期对设备进行检修，保证设备的可靠性和安全性。

2.在检修过程中，需要对设备进行严格的检测，确保设备的绝缘性能符合要求。

3.在检修过程中，应注意六氟化硫的管理和处理，避免对环境造成污染。

第五条：事故报告与记录1.发生事故时，应立即进行事故报告，并进行相应的记录。

2.对重大事故进行调查和分析，找出事故的原因，并采取相应的措施进行改进。

总结：六氟化硫电气设备操作规程是确保设备安全运行的重要保障。

通过定期维护、正常操作、紧急情况处理、设备检修和事故报告与记录等方面的规定和要求，可以保证设备的稳定运行，减少故障和事故的发生。

在操作过程中，操作人员必须遵循规程，保持高度的安全意识，做好设备管理工作，提高设备的使用寿命和可靠性。

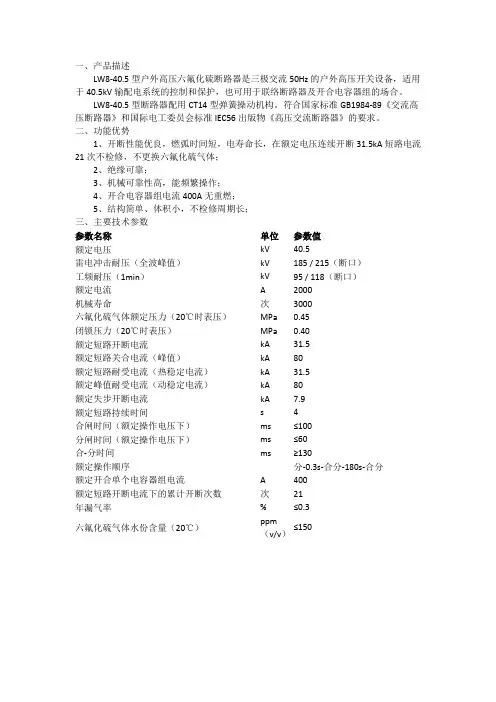

一、产品描述LW8-40.5型户外高压六氟化硫断路器是三极交流50Hz的户外高压开关设备，适用于40.5kV输配电系统的控制和保护，也可用于联络断路器及开合电容器组的场合。

LW8-40.5型断路器配用CT14型弹簧操动机构。

符合国家标准GB1984-89《交流高压断路器》和国际电工委员会标准IEC56出版物《高压交流断路器》的要求。

二、功能优势1、开断性能优良，燃弧时间短，电寿命长，在额定电压连续开断31.5kA短路电流21次不检修，不更换六氟化硫气体；2、绝缘可靠；3、机械可靠性高，能频繁操作；4、开合电容器组电流400A无重燃；5、结构简单、体积小，不检修周期长；三、主要技术参数参数名称单位参数值额定电压kV 40.5雷电冲击耐压（全波峰值）kV 185 / 215（断口）工频耐压（1min）kV 95 / 118（断口）额定电流 A 2000机械寿命次3000六氟化硫气体额定压力（20℃时表压）MPa 0.45闭锁压力（20℃时表压）MPa 0.40额定短路开断电流kA 31.5额定短路关合电流（峰值）kA 80额定短路耐受电流（热稳定电流）kA 31.5额定峰值耐受电流（动稳定电流）kA 80额定失步开断电流kA 7.9额定短路持续时间s 4合闸时间（额定操作电压下）ms ≤100分闸时间（额定操作电压下）ms ≤60合-分时间ms ≥130额定操作顺序分-0.3s-合分-180s-合分额定开合单个电容器组电流 A 400额定短路开断电流下的累计开断次数次21年漏气率% ≤0.3六氟化硫气体水份含量（20℃）ppm（v/v）≤150。

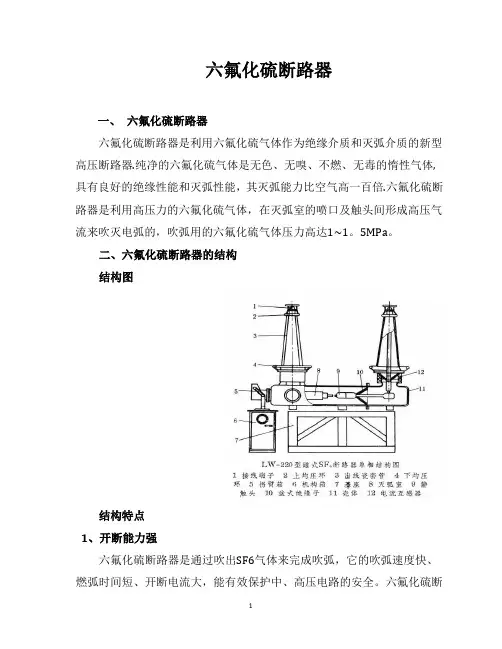

六氟化硫断路器一、六氟化硫断路器六氟化硫断路器是利用六氟化硫气体作为绝缘介质和灭弧介质的新型高压断路器.纯净的六氟化硫气体是无色、无嗅、不燃、无毒的惰性气体,具有良好的绝缘性能和灭弧性能，其灭弧能力比空气高一百倍.六氟化硫断路器是利用高压力的六氟化硫气体，在灭弧室的喷口及触头间形成高压气流来吹灭电弧的，吹弧用的六氟化硫气体压力高达1~1。

5MPa。

二、六氟化硫断路器的结构结构图结构特点1、开断能力强六氟化硫断路器是通过吹出SF6气体来完成吹弧，它的吹弧速度快、燃弧时间短、开断电流大，能有效保护中、高压电路的安全。

六氟化硫断路器在断开电容或电感电流后，不存在重燃和复燃的危险。

2、电气寿命长50kA满容量连续开断可达19次，累计开断电流可达4200kA，检修周期长，适于频繁操作。

3、绝缘水平高六氟化硫气体在0.3MPa气压时，通过了各种绝缘试验并有较大裕度。

累计开断电流3000kA以后,在0.3MPa气压下每个断口还可耐受工频电压250kV达1min，将六氟化硫气体减至零表压仍可耐受工频电压166.4kV5min。

4、密封性能好六氟化硫气体含水量低；灭弧室、电阻和支柱分成独立气隔，现场安装时不用打开，安装好后用自动接头连通；安装检修方便，并可防止脏物和水分进入断路器内部。

5、操作功率小,缓冲平稳机构工作缸与灭弧动触头的传动比为1：1，机构特性稳定.机构特性稳定性可达3000次，机构寿命研究试验做到10000次，操作噪声小于90dB。

三、六氟化硫断路器的作用六氟化硫断路器适用于开断重要负荷的场所，作为发电厂、变电所等输变电系统的控制和保护开关,亦可作为电力系统的控制和保护之用的联络断路器。

四、六氟化硫断路器的优缺点1、优点:开断能力强，断口电压便于做得较高，允许连续开断次数较多,适于频繁操作，噪音小。

无火灾危险等。

2、缺点：它的电气性能受电场均匀程度及水分等杂质影响特别大，故对SF6断路器密封结构。

元件结构及SF6气体本身质量的要求相当严格。

六氟化硫运行、维护、检修作业指导书六氟化硫组合电器的运行、维护、检修作业指导书维护和检修注意危险；a通电时，请不要接触带有危险的机构部位和通电部位。

b操作过程中，请不要把手放到带有危险的机构部位和通电部位。

c要注意不要把螺栓类的物品掉入机构和通电部位。

d检修需要打开操作机构箱或汇控柜的门进行作业时，为避免突然刮风引起门的关合而造成受伤，请把门固定好。

一、维护和检查的方法；在气体中的部分，已达到了无保养化、无检修化。

作为预防保护措施，考虑到对SF6气体压力的管理、触头的寿命，绝缘材料的耐用性、密封胶圈的寿命及受外界大气影响的操作机构等因素，我们认为维护检查按以下方法考虑。

a 根据断路器的使用条件，操作频率低的与操作频率高的要区别管理。

b SF6气体中的部分，要进行气体压力管理，定期的解体检查为12年或操作次数每达到2000次解体检查一次。

c 对本体的操作检查，通常为每3年检查一次或动作达500次检查一次。

d 操作机构每6年检查一次或动作2000次检修一次。

e 认为有异常的情况下要进行临时检修。

二、巡视检查巡视检查是指封闭式组合电器在正常运行的状态下，从外部监视其有无异常情况、和巡视所有设备时一起进行、检查内容如下；巡视检查内容；三、一般检修一般检修主要是针对操动机构部分从外部进行的检查。

一般检修周期为6年一次，断路器部分为6年或操作次数达到500次利用停电时间，不放气情况下就可进行。

检查前，应进行机械操作实验，确认机械特性，并进行机构可动部分的润滑。

一般检修内容四、全面检修全面检修是指将封闭式组合电器停止运行，主要是把灭弧室及操动机构部分解体所进行的检查，并与制造厂家联系，根据需要按标准更换同类零部件。

全面检修内容五、临时检修临时检修是指在下述情况下，对认为有必要检修的部位进行的检修。

临时检修内容开关装置的操作次数规定数值检查要领安装时请注意：由于保养检查等进行了细致的工作，所以正常运行情况下，事故极少发生，万一发生异常现象请参阅下表记载所有发生的情况。

1. 概述1.1 LW8-40.5型户外高压六氟化硫断路器是一种以六氟化硫为灭弧介质，三相交流50Hz的户外高压电气设备。

适用于35kV输配电系统的控制和保护，也可用于联络断路器及开合电容器组的场合；并可内附电流互感器供测量与保护用。

1.2 本断路器符合国家标准GB 1984-1989《交流高压断路器》和国际电工委员会标准IEC60056：1987《高压交流断路器》的要求。

1.3 LW8-40.5型断路器配用CT14型弹簧操动机构。

2产品型号含义L W 8 - 40.5额定电压设计序号户外型六氟化硫断路器3. 断路器的主要特点3.1 开断性能优良，燃弧时间短，电寿命长，在100% 额定短路开断电流下累计开断16次不检修，不更换六氟化硫气体；3.2 机构可靠性高，合闸能力强，能频繁操作；3.3 开合电容器组电流400 A无重燃；3.4 切空长线50公里无重燃；3.5 结构简单、体积小，不检修周期长。

4. 产品使用环境4.1 海拔高度:不大于2000米；4.2 环境温度：上限40℃，下限-30℃；4.3 空气污秽程度：Ⅲ级；4.4 风速:不大于34m/s；4.5 地震烈度不超过8度。

5. 技术数据5.1 主要技术数据见表1。

5.2 断路器装配调整参数见表2。

表1表26. 断路器的结构和工作原理6.1 总体布置LW8-40.5型断路器属罐式六氟化硫断路器，采用三相分立的落地罐式结构，三相灭弧室分别装于三个接地的金属外壳中，总体布置见图1或图2（机构侧置）。

三相六氟化硫气体通过铜管连接保持三相六氟化硫气体的压力一致。

压力由装在底架上的六氟化硫气体专用密度表测量。

断路器的三相装在一个用角钢焊装而成的底架上，底架的上面、两侧面和一端装置了封板，可有效地挡住室外飞石和风砂直接撞击断路器的传动部分，增强了断路器动作的可靠性，底架的另一端安装CT14型弹簧操动机构，通过输出轴和拉杆实现三相联动操作。

断路器的主要部件有：出线帽、空心瓷套、灭弧室、吸附器、电流互感器装配、传动箱、连杆、底架、CT14型弹簧操动机构。

1.概述1.1 产品型号和名称LW34-40.5（G）/T2500(3150)-31.5型六氟化硫断路器系户外三相交流50Hz高压输变电设备，应用于35kV级电力系统中，用于分、合负荷电流，开断故障电流或转换线路，以实现对输变电系统的控制和保护。

该断路器采用自能式灭弧原理，减小了机构操作功，提高了产品可靠性，具有结构简单、体积小巧、安装简易等特点。

1.2 断路器配用CT□-1.0型弹簧操动机构。

1.3断路器符合国家标准GB1984-2003《高压交流断路器》和国际电工委员会标准IEC62271-100：2001《高压交流断路器》及OPGJ.520.223《LW24-40.5（G）/T2500(3150)-31.5型六氟化硫断路器技术条件》的要求。

1.4 使用环境条件a. 周围空气温度: -30℃～+40℃；b. 海拔高度: 不大于3000m；c. 污秽等级: IV级。

d. 地震烈度: 不大于9度；e. 风速: 不大于34m/s；f. 安装地点：没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

1.5 主要技术参数1.5.1 断路器的主要技术参数见表1。

1.5.2 断路器的装配调整参数见表2。

表1表2 额定绝缘水平注：整机按海拔3000m修正进行绝缘耐受试验。

表3 断路器主要机械特性表4 SF气体压力整定值6序号项目单位参数值气体额定压力 Pre MPa 0.51 SF62 补气报警压力 Pae↓MPa 0.47±0.013 气体最低功能压力 Pme↓MPa 0.45±0.014 断路器包装气体压力MPa 0.03 注：↓表示压力下降时测量。

LW36-40.5（W）/T2500-31.5 型户外高压交流六氟化硫断路器（配SRCT36A弹簧机构）乐清市佳吉电气有限公司安装使用说明书中华人民共和国2017年 02月１概述1.1 本说明书适用于 LW36-40.5 型自能式户外高压交流六氟化硫断路器（配 SRCT36A 弹簧机构）,它详细描述了断路器的安装使用和维护的有关内容,以及在此过程中需要注意的安全规范和可能出现的危险。

任何操作人员在安装和使用断路器前需仔细阅读本说明书，在确保熟悉相关内容后方可操作。

如果仍有疑问或需要更详细的资料，请与制造商联系。

1.2 LW36-40.5 型自能式户外高压交流六氟化硫断路器适用于交流 50Hz、40.5kV 的电力系统中，是电力系统的控制和保护设备。

该产品可进行频繁操作，并可作为联络断路器使用。

同时适用于投切电容器组、电缆的工况。

另外该产品可内附或外附电流互感器供测量与保护用。

1.3 断路器符合 GB1984《高压交流断路器》和 IEC62271-100《高压交流断路器》及0SR.520.002《技术规范》的要求。

断路器以 SF6气体为绝缘和灭弧介质，采用自能式灭弧原理，配用新型弹簧操动机构，具有开断能力强，操作功小，可靠性高的特点。

1.4 使用环境条件a) 周围环境温度 -30ºC ～+40ºC；b) 海拔高度c) 风速不超过3000m；不大于34m/s；不大于25ºC；不大于0.1w/cmd) 日温差e) 日照强度2；f) 月平均相对湿度不大于90%；g) 地震加速度水平不大于0.2g，垂直不大于0.1g；不大于10mm；i) 空气污秽程度不超过GB/T5582中的Ⅳ级；j) 安装场合户外。

如果用户有特殊使用环境条件要求，请与制造商另行协商。

1.5 本说明书在叙述过程中分“注意”和“警告”两类提示，对于“注意”的有关内容，若不执行有可能造成不便或轻微伤害，对于“警告”的内容，若不执行有可能造成人身伤害或设备损坏，此两类提示均以黑体字示出。

六氟化硫断路器简介六氟化硫断路器（SF6断路器）是一种高压电气设备，用于在高电压和高电流下中断或隔离电力系统中的电路。

它主要用于变电站、输电系统、发电厂和工业用电。

作为一种高压电力设备，SF6断路器具有很高的负荷分断性能、可靠性、耐用性和安全性，在现代电力系统中发挥着重要的作用。

工作原理SF6断路器主要由三个部分组成：（1）固态部分：用于抵御电弧冲击，由氟化铜、氟碳铜等材料制成；（2）开断部分：用于中断负荷电流，由电触头、承力部件和电弧罩组成；（3）灭弧部分：用于熄灭电弧并防止再燃，由六氟化硫、氧气和防护罩组成。

在正常工作状态下，开关是关闭的，三个部分都处于正常情况下。

当需要中断电路时，电源提供足够电能，断路器开关的触点会分开，形成电弧。

电弧会熔化开断部分的电触头，并在灭弧室中得到灭弧。

经过数毫秒的时间，电弧会消失，以及断路器按照规定的电压等级和额定电流重新关闭。

优点1. 可靠性高SF6断路器在正常工作条件下，具有很高的可靠性，可以保证设备连续长时间工作，极少发生故障。

通过合理的设计和使用，SF6断路器的可靠性可以达到99.9%。

2. 负荷分断性能强SF6断路器的负荷分断性能极佳，可以在低压下进行多次开关，而不会磨损或损坏其部件。

该设备可在自然冷却的状态下连续工作20年以上，具有很强的热稳定性。

3. 大电流下中断性强SF6断路器的开断性能十分强大，在大电流负荷下也能够实现中断，为电力系统提供了稳定和可靠的电源保护。

4. 灭弧性能高SF6断路器的灭弧室采用了六氟化硫这种特殊的灭弧介质，能够在很短时间内有效地熄灭电弧，在发生故障时，可立即切断电路，保护电力系统的安全。

缺点尽管SF6断路器具有优异的性能，但也存在一些缺点，如：1. 环保问题六氟化硫是一种六元氟化物，具有很强的高温氧化性，会对大气造成极大污染。

因此，在SF6断路器中使用六氟化硫作为灭弧介质，有将会对环境造成极大的影响。

对于已经使用多年的SF6断路器，必须要采取必要的治理和升级措施，以加大对环境的保护。

六氟化硫断路器的安全运行模版六氟化硫是一种广泛应用于电力系统中的断路器介质，其稳定性和可靠性对保障电网安全运行起着重要作用。

为了确保六氟化硫断路器的安全运行，以下是一份安全运行模板，用于指导六氟化硫断路器的操作和维护人员。

1. 检查设备安装和接线在正式使用六氟化硫断路器之前，必须进行设备安装和接线的检查。

首先，确保设备安装牢固、固定可靠，没有松动和脱落的部件。

其次，检查接线端子的紧固情况，确保接线牢固。

2. 检查六氟化硫气体质量六氟化硫气体质量是六氟化硫断路器安全运行的关键。

维护人员应定期对六氟化硫气体进行检查。

首先，检查六氟化硫气体的含量是否符合要求，确保气体浓度在规定范围内。

其次，检查气体是否存在杂质和污染物，如果有，需要进行替换或清理。

3. 定期检查绝缘性能六氟化硫断路器的绝缘性能对其安全运行至关重要。

维护人员应定期对绝缘性能进行检查。

首先，检查设备的防护罩是否完好，没有破损和裂纹。

其次，通过绝缘测试仪对断路器的绝缘电阻进行测试，确保电阻在规定范围内。

4. 观察设备运行情况维护人员在运行过程中应观察设备的运行情况，及时发现异常。

首先，检查设备的工作指示灯和报警指示灯是否正常，确保设备工作状态的可视化。

其次，留意设备的声音和振动，如有异常应及时采取措施。

5. 及时处理设备故障一旦发现六氟化硫断路器存在故障，维护人员应立即采取措施进行处理，防止故障对电网运行造成影响。

首先，根据断路器的故障指示进行初步排查，确定故障原因。

其次，根据故障原因进行修理或更换故障部件。

6. 定期进行维护保养为了确保六氟化硫断路器的长期安全运行，维护人员应定期进行维护保养工作。

首先，清洁设备表面和内部，清除灰尘和污垢，避免对设备的影响。

其次，检查设备的润滑情况，确保润滑油的充足和性能良好。

7. 更新设备技术参数随着电网技术的发展，六氟化硫断路器的技术参数也在不断更新。

维护人员需要及时了解新的技术参数，并对设备进行相应的调整和改进。
