SolidWorks教育训练_配置管理

浅谈SolidWorks配置功能（一）
SolidWorks中有一个非常重要的功能叫做配置功能。

在某些情况下，为了图纸的更加简洁，我们需要在图里隐藏某些边线，如图1所示，红箭头所指是焊接的地方，由于是焊接，我们可以将原有的某些边线给隐藏掉。

但是在零件图中，我们又必须要给出这些隐藏的边线，如图2所示，可以将槽铝的边线给显示出来，让零件图更加的接近实物、更加准确、直观。

图1
图2
为了达到这种效果，就需要用到配置功能。

如图3，点击“配置管理”，在“配置”上点击右键选择“添加配置”，输入名称标识为“倒角”，确定后，选择后“D efault”名称。

返回“特征树”，如图4所示，先建立倒角，然后再返回到“配置管理”，双击刚才新建的“倒角”标识。

图3
图4
再返回“特征树”中，将“倒角1”进行压缩即可。

当你再返回“配置管理”时，两个配置显示的内容就不一样了，一个没有倒角(Default配置)，另一个是有倒角的(倒角配置)。

在装配体中也要显示此功能，需先将每个零部件都按上述方法做好，然后装配。

如图5所示。

图5
新建配置“槽铝加工”后，需要将要改的零件依次改变成“倒角”配置，如图6所示。

图6
经过这样的设置，我们可以在总装图中，利用装配体中Default，达到图1的效果，再进行工程图制作。

在零件图中利用装配图中的”槽铝加工“达到图2的效果，再进行工程图制作。

以上方法是我对SolidWorks配置功能的理解，不足之处，欢迎大家指正，同时如有更好的方法或不明白的可以联系此QQ：21730848。

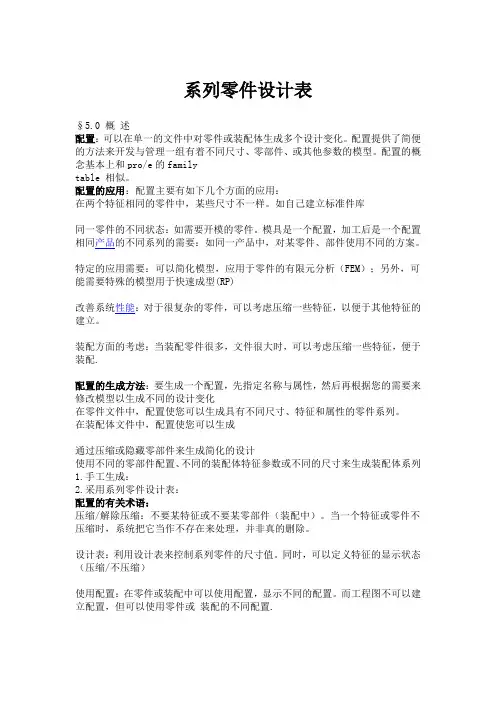

系列零件设计表§5.0 概述配置：可以在单一的文件中对零件或装配体生成多个设计变化。

配置提供了简便的方法来开发与管理一组有着不同尺寸、零部件、或其他参数的模型。

配置的概念基本上和pro/e的familytable 相似。

配置的应用：配置主要有如下几个方面的应用：在两个特征相同的零件中，某些尺寸不一样。

如自己建立标准件库同一零件的不同状态：如需要开模的零件。

模具是一个配置，加工后是一个配置相同产品的不同系列的需要：如同一产品中，对某零件、部件使用不同的方案。

特定的应用需要：可以简化模型，应用于零件的有限元分析（FEM）；另外，可能需要特殊的模型用于快速成型(RP)改善系统性能：对于很复杂的零件，可以考虑压缩一些特征，以便于其他特征的建立。

装配方面的考虑：当装配零件很多，文件很大时，可以考虑压缩一些特征，便于装配.配置的生成方法：要生成一个配置，先指定名称与属性，然后再根据您的需要来修改模型以生成不同的设计变化在零件文件中，配置使您可以生成具有不同尺寸、特征和属性的零件系列。

在装配体文件中，配置使您可以生成通过压缩或隐藏零部件来生成简化的设计使用不同的零部件配置、不同的装配体特征参数或不同的尺寸来生成装配体系列1.手工生成：2.采用系列零件设计表：配置的有关术语：压缩/解除压缩：不要某特征或不要某零部件（装配中）。

当一个特征或零件不压缩时，系统把它当作不存在来处理，并非真的删除。

设计表：利用设计表来控制系列零件的尺寸值。

同时，可以定义特征的显示状态（压缩/不压缩）使用配置：在零件或装配中可以使用配置，显示不同的配置。

而工程图不可以建立配置，但可以使用零件或装配的不同配置.5.1 手工生成配置-改变尺寸值我们利用下面的零件生成2个配置，简单说明以下制作过程。

单击设计树底部的配置标签：在设计数中右键单击零件名称，选择添加配置，出现添加配置对话框。

分别输入配置名称以及你认为合适的备注内容，点击“确定”注意此时设计树中的内容。

Solidworks零件配置的用法什么是Solidworks零件配置Solidworks是一款流行的3D设计软件，它允许用户创建和编辑三维模型。

零件配置是Solidworks中一个重要的功能，它允许用户创建不同的配置来表示同一个零件的不同状态或变体。

通过使用零件配置，用户可以轻松地管理并快速生成不同的零件变体，提高设计效率。

Solidworks零件配置的主要用途零件配置可以用于多种不同的目的，包括：1. 设计变体在一个项目中，可能需要设计多个类似但具有不同尺寸或构造的零件。

使用零件配置，设计师可以创建一个基础零件，然后通过调整配置参数来生成各种变体。

这样可以节省大量的时间，而不需要重新创建每个变体的零件。

2. 组件组合零件配置也可用于组合多个零件以创建单个组件。

例如，一个机械装置通常由多个部件组成，而这些部件的尺寸和位置可能会有所不同。

通过使用零件配置，用户可以在一个文件中创建并管理所有相关的部件，然后根据需要轻松地切换不同的零件配置。

3. 子装配体在大型项目中，通常会有一些常见的组件或块，它们在多个地方被使用。

使用零件配置，可以创建这些常见组件的不同配置，并在需要的地方将它们作为子组件引用。

这样可以减少文件大小，并更好地管理和更新这些常见组件。

4. 工程变更当需要对一个设计进行工程变更时，使用零件配置可以极大地简化这个过程。

通过更新零件配置参数，可以快速生成并查看各种设计变体，并找到最佳解决方案。

这样可以避免重新建模的时间和努力。

Solidworks零件配置的创建步骤使用Solidworks创建零件配置通常需要以下步骤：1. 打开或新建一个零件文件在Solidworks中，选择打开一个现有的零件文件或创建一个新的零件文件。

2. 设计基础零件设计一个基础零件，作为零件配置的原型。

这个基础零件应包含具有可变参数的特征。

例如，如果要创建一个可调整长度的零件，可以在零件中添加一个可调整的尺寸。

3. 添加配置在特征管理器中，右键单击零件名称，并选择“配置管理器”。
