SolidWorks基础教程SolidWorks是一款强大的三维计算机辅助设计（CAD）软件，被广泛应用于工程设计、机械制图以及模拟仿真等领域。

它提供了丰富的工具和功能，帮助用户轻松创建复杂的实体模型和装配体，并进行动画渲染和工程分析。

本文将介绍SolidWorks的基础知识和使用技巧，帮助读者快速入门。

一、安装和启动SolidWorks在开始学习SolidWorks之前，我们首先需要安装并启动该软件。

可以从SolidWorks官方网站下载安装程序，并按照提示完成安装。

安装完成后，我们可以在桌面或开始菜单中找到SolidWorks的图标，双击启动软件。

进入SolidWorks后，我们将看到一个用户界面。

用户界面由菜单栏、工具栏、绘图区和特征管理器等组成。

菜单栏提供了各种功能和命令，而工具栏则包含了常用的工具按钮。

绘图区是用于绘制和编辑模型的主要区域，特征管理器用于管理模型的各个特征。

二、创建基本几何图形在SolidWorks中，我们可以通过创建基本几何图形来构建模型。

例如，我们可以使用矩形工具来创建一个矩形板，使用圆工具来创建一个圆柱体等。

要创建一个矩形，可以单击矩形按钮并在绘图区内拖动鼠标。

可以选择输入矩形的尺寸或者通过拖动鼠标来调整矩形的大小。

类似地，使用圆工具可以创建圆形或圆柱体，而线工具可以创建直线。

三、编辑和变换几何体创建基本几何图形后，我们可以对其进行编辑和变换。

例如，我们可以改变矩形的尺寸、圆的直径，或者通过移动、旋转和缩放来改变几何体的位置和形状。

要改变几何体的尺寸，可以选择相应的边或面，并使用尺寸工具输入新的数值。

要移动几何体，可以选择几何体并使用移动工具将其拖动到新的位置。

类似地，旋转和缩放工具可以帮助我们实现几何体的旋转和缩放。

四、创建装配体除了单独创建几何体之外，我们还可以使用SolidWorks创建复杂的装配体。

装配体是由多个零件组合而成的模型，例如机械设备、汽车和飞机等。

SolidWorks入门教程(很全面)SolidWorks的安装和启动SolidWorks的界面和工具栏SolidWorks的基本概念和术语SolidWorks的草图绘制和编辑SolidWorks的特征建模和编辑SolidWorks的装配体和运动仿真SolidWorks的工程图和注释SolidWorks的其他功能和应用一、SolidWorks的安装和启动要使用SolidWorks，您首先需要安装并激活SolidWorks软件。

您可以从官方网站¹最新版本的SolidWorks，或者从其他渠道获取安装包。

安装过程中，您需要输入产品序列号，选择安装类型（标准、专业或高级），以及选择安装位置和组件。

安装完成后，您需要通过网络或电化激活SolidWorks，以便正常使用。

教程：提供一些内置的教程，帮助您学习SolidWorks的基本操作和功能。

二、SolidWorks的界面和工具栏菜单栏：提供一系列的下拉菜单，包含各种命令和选项，如文件、编辑、视图、插入、工具等。

命令管理器：提供一系列的选项卡，每个选项卡包含一组相关的工具按钮，如标准、草图、特征、装配体等。

任务窗格：提供一些辅助功能和信息，如属性管理器、设计树、收藏夹、搜索等。

三、SolidWorks的基本概念和术语草图：指SolidWorks中的一个二维绘图，由一些基本图元和约束组成。

图元是草图中的基本元素，如线段、圆弧、矩形、椭圆等。

约束是草图中的几何关系或数值条件，如水平、垂直、相切、相等、固定等。

您可以在草图模式下创建和编辑草图，通过添加各种工具来绘制和修改图元和约束，如直线工具、圆弧工具、修剪工具、偏移工具等。

参考几何：指SolidWorks中的一些辅助对象，用于定义或辅助草图或特征的位置和方向，如平面、轴线、坐标系等。

您可以在参考几何命令下创建和编辑参考几何，通过选择已有的对象或输入参数来定义参考几何的属性。

四、SolidWorks的草图绘制和编辑1.选择一个基准面或平面作为草图平面。

SolidWorks入门教程(很全面) SolidWorks入门教程(很全面)SolidWorks是一款功能强大的三维计算机辅助设计（CAD）软件，广泛应用于机械设计、工程绘图、产品设计等领域。

本教程将为您提供全面的入门指导，帮助您快速上手使用SolidWorks。

一、SolidWorks简介SolidWorks是由达索系统公司开发的一款基于参数化的三维CAD 软件，其强大的建模功能和直观的用户界面受到广大设计师和工程师的喜爱。

它可以在二维和三维环境中进行设计，并支持实体建模、曲面建模、装配等操作。

二、系统要求在开始学习SolidWorks之前，您需要确保计算机系统满足以下最低要求：- 操作系统：Windows 7及以上版本- 处理器：双核2 GHz以上- 内存：8 GB以上- 显卡：支持OpenGL 4.0及以上的显卡- 存储空间：20 GB以上的可用空间三、安装与激活1. 下载SolidWorks安装包并双击运行，按照提示完成安装向导。

2. 安装完成后，打开SolidWorks，并选择“激活产品”选项。

3. 输入您的激活码并按照提示完成激活过程。

四、界面介绍SolidWorks的用户界面分为以下几个主要部分：1. 菜单栏：包含各种操作命令和功能选项。

2. 工具栏：提供快速访问常用工具和命令。

3. 特征栏：显示当前操作的特征信息。

4. 绘图区：主要用于进行实体建模、装配等操作。

5. 属性管理器：用于编辑和调整实体的属性。

6. 命令管理器：提供对于命令和操作的快速访问。

五、基本操作1. 创建零件：选择“新建”命令，根据需要选择适当的零件模板。

2. 绘制草图：在绘图区中进行2D草图的绘制，可以使用线条、圆弧、多边形等工具。

3. 创建实体：使用拉伸、旋转、镜像等命令将草图转换为实体。

4. 建立装配：将多个零件组装在一起，确保正确的配合关系。

5. 进行分析：利用SolidWorks提供的分析工具，检查零件和装配的强度、刚度等参数。

SolidWorks入门教程(很全面)第一章：软件安装和界面认识1.1 软件安装拥有一台Windows操作系统的电脑，推荐使用Windows 1064位版本。

拥有一张有效的SolidWorks许可证或试用码，可以从官网或其他渠道获取。

关闭电脑上的杀毒软件和防火墙，以免影响安装过程。

安装步骤如下：SolidWorks2020安装包，可以从官网或其他网站，也可以从公众号：观机械获取免费软件安装包¹。

解压安装包到一个空闲的文件夹，例如C:\SW2020。

双击文件夹中的setup.exe文件，启动安装向导。

在安装向导中选择“单机版”或“网络版”，根据您的许可证类型进行选择。

在序列号页面输入您的许可证或试用码，下一步。

在产品选择页面勾选您需要安装的产品和功能，例如SolidWorks 、SolidWorks Simulation、SolidWorks PDM等，下一步。

在摘要页面检查您的安装选项是否正确，修改可以进行调整。

安装开始安装过程，等待安装完成。

安装完成后，完成关闭安装向导。

启动SolidWorks2020，激活您的许可证或试用码。

1.2 界面认识启动SolidWorks2020后，您会看到如下图所示的软件界面：![image]图形区域：位于界面中央，是显示和操作模型的主要区域。

图形区域可以通过鼠标和键盘进行缩放、平移、旋转等操作，也可以通过视图工具栏或空格键弹出的快捷菜单进行视图定向和切换。

图形区域可以通过右键菜单进行自定义和显示/隐藏。

属性管理器：位于界面右侧，是显示和修改对象和特征属性的区域。

属性管理器会根据当前的操作或选择的对象而变化，例如绘制草图时会显示草图属性，创建特征时会显示特征属性，选择尺寸时会显示尺寸属性等。

属性管理器可以通过右键菜单进行自定义和显示/隐藏。

鼠标位置：显示当前鼠标在图形区域中的位置坐标，例如X=100mm ，Y=50mm，Z=0mm等。

提示信息：显示当前操作或选择的对象的提示信息，例如选择一个平面以开始绘制草图，选择一个边以创建倒角等。

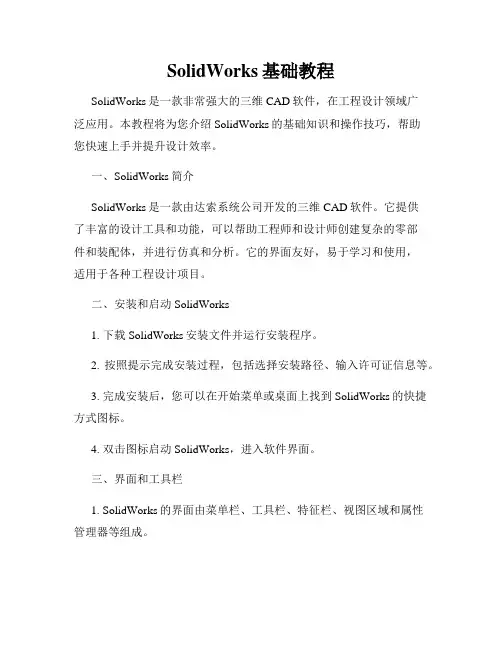

SolidWorks基础教程SolidWorks是一款非常强大的三维CAD软件，在工程设计领域广泛应用。

本教程将为您介绍SolidWorks的基础知识和操作技巧，帮助您快速上手并提升设计效率。

一、SolidWorks简介SolidWorks是一款由达索系统公司开发的三维CAD软件。

它提供了丰富的设计工具和功能，可以帮助工程师和设计师创建复杂的零部件和装配体，并进行仿真和分析。

它的界面友好，易于学习和使用，适用于各种工程设计项目。

二、安装和启动SolidWorks1. 下载SolidWorks安装文件并运行安装程序。

2. 按照提示完成安装过程，包括选择安装路径、输入许可证信息等。

3. 完成安装后，您可以在开始菜单或桌面上找到SolidWorks的快捷方式图标。

4. 双击图标启动SolidWorks，进入软件界面。

三、界面和工具栏1. SolidWorks的界面由菜单栏、工具栏、特征栏、视图区域和属性管理器等组成。

2. 菜单栏位于软件的顶部，包含了各种菜单选项，用于执行不同的功能和命令。

3. 工具栏位于菜单栏下方，包括常用的绘图、修改、装配和分析等工具按钮。

4. 特征栏位于工具栏旁边，用于显示当前正在编辑的特征和操作。

5. 视图区域用于显示三维模型，可以通过鼠标进行旋转、缩放和平移等操作。

6. 属性管理器用于编辑和设置零部件或装配体的属性和参数。

四、创建零部件1. 在SolidWorks中，可以通过绘制2D草图来创建零部件的外形。

2. 选择适当的草图平面，如前平面、顶平面或右平面。

3. 使用绘图工具，在草图平面上绘制所需形状，如直线、圆、矩形等。

4. 在绘制完成后，可以通过拉伸、旋转、剪切等操作将草图转换为三维实体。

5. 可以通过添加特征、修改尺寸和属性等来完善零部件。

五、创建装配体1. 在SolidWorks中，可以将多个零部件组装在一起，创建装配体。

2. 选择适当的装配平面，如前平面、顶平面或右平面。

SolidWorks入门教程(很全面)第一章：SolidWorks基础本章将介绍SolidWorks的安装、启动、界面、文件管理、系统选项等基础知识。

1.1 SolidWorks的安装拥有一台符合系统要求的计算机。

您可以在[官网](^1^)查看最新的系统要求。

拥有合法的SolidWorks许可证。

您可以通过购买或租赁的方式获得许可证，也可以申请试用版或教育版。

拥有安装介质或。

您可以使用光盘或U盘等物理介质进行安装，也可以从[官网](^1^)或其他渠道安装文件。

安装步骤如下：运行安装程序，选择“单机安装”或“网络安装”。

输入许可证耗吗，选择要安装的产品和功能。

选择安装路径和语言，确认安装选项。

等待安装完成，激活许可证。

启动SolidWorks，检查是否正常运行。

1.2 SolidWorks的启动双击桌面上的SolidWorks图标。

单击开始菜单中的SolidWorks程序组，选择SolidWorks软件。

在文件资源管理器中，双击任意一个SolidWorks文件。

启动后，您将看到如下图所示的SolidWorks界面：![image](graphic_art("a screenshot of SolidWorks interface"))1.3 SolidWorks的界面标题栏：显示当前打开的文件名和软件版本号，以及最小化、最大化和关闭按钮。

菜单栏：提供各种菜单命令，如文件、编辑、视图、插入等。

工具栏：提供快捷方式，访问常用的命令和功能，如新建、打开、保存、撤销、重做等。

工具栏可以自定义显示或隐藏，也可以拖动到任意位置。

命令管理器：提供按照不同类别组织的命令选项卡，如特征、草图、曲面、装配等。

命令管理器可以自定义添加或删除选项卡，也可以拖动到任意位置。

特征管理器：显示当前文件中的所有特征、草图、参考几何等信息，以及其层次结构和关系。

特征管理器可以通过右键菜单进行各种操作，如重命名、编辑、删除、隐藏、显示等。

SolidWorks入门教程(很全面)SolidWorks是一款专业的三维设计软件，广泛应用于机械设计、工业设计、产品设计等领域。

它具有强大的参数化建模、装配、绘图、动画、仿真、分析等功能，可以帮助设计者快速创建和验证复杂的三维模型。

第一章：软件界面认识1.1 启动和关闭软件启动SolidWorks的方法有多种，例如：双击桌面上的SolidWorks图标单击开始菜单中的SolidWorks程序组在Windows资源管理器中双击任意后缀名为.SLDPRT、.SLDASM或.S LDDRW的文件关闭SolidWorks的方法有两种，分别是：单击主窗口右上角的关闭按钮在菜单栏中选择文件-退出1.2 主窗口介绍菜单栏：位于主窗口顶部，包含了文件、编辑、视图、插入、工具、窗口和帮助等菜单，每个菜单下又有多个子菜单和命令。

工具栏：位于主窗口顶部和左侧，包含了常用的命令按钮，可以快速执行相应的操作。

工具栏可以自定义显示或隐藏，也可以拖动到任意位置。

命令管理器：位于主窗口顶部或底部，是一个可停靠的工具栏，可以根据不同的环境显示不同的命令选项卡，例如草图、特征、装配体、绘图等。

命令管理器可以自定义显示或隐藏，也可以拖动到任意位置。

![图1]图1 SolidWorks主窗口第二章：草图绘制2.1 草图概述草图是SolidWorks中最基本的对象，是创建三维特征和工程图的基础。

草图是由点、线、圆、弧、样条曲线等基本图元组成的二维图形，可以在任意平面或平面特征上绘制。

草图还可以添加几何约束和尺寸约束来控制图元的形状和位置，使之满足设计要求。

2.2 草图绘制步骤草图绘制的一般步骤如下：选择或创建一个草图平面，可以是基准平面、平面特征或模型表面等。

草图工具栏中的绘制草图命令，进入草图编辑模式。

在草图工具栏中选择需要的图元命令，例如线、圆、矩形等，在图形区域中绘制相应的图元。

在草图工具栏中选择需要的约束命令，例如水平、垂直、切线等，在图形区域中添加相应的几何约束。

Solidworks实用入门教程一教你画一个三通三通长这个样子，为管件、管道连接件。

又叫管件三通或者三通管件，三通接头，用在主管道要分支管处。

1 首先打开Solidworks2010并新建一个零件2 认识一些界面，第一个界面叫做“特征”，简单说就是进行三维或者二维到三维转换操作的，第二个界面叫做“草图”，用来画二维图。

前视、上视、右视基准面可以简单理解为直角坐标系中的x=0,y=0,z=0三个平面，也就是三个互相垂直的平面，换个角度看大约长下面这样子。

下面正式开始画三通3 新建一个草图并且画一个圆环，外径20mm，内径18mm单击前视基准面，再单击草图绘制，然后就开始画第一个草图啦~如果觉得草图角度不对看着不爽就单击草图，按空格键，单击“正视于”。

单击草图工具栏中的“圆”，选择圆类型为“圆”，已知圆心和半径确定一个圆，另外一个“周边圆”是三点确定一个圆，这里不用它。

单击捕捉原点为圆心，然后在任一位置单击先把圆画出来再去属性框改它的半径为9。

Solidworks是参数化的，参数可以随时改，很好使啊很好使。

如果你觉得它在视图中太大或是太小，可以直接单击上方的。

这个跟fluent相比真是高大上，fluent视场处理方面挫爆了，呵呵.类似的，你再画一个半径10的同心圆你就得到了一个环。

环画好了，单击右上角退出草图。

如果不满意可以点删掉。

4 由二维草图形成三维实体。

关闭草图就回到了下面的特征界面，在左侧选择刚才画的草图，再单击上面的“拉伸凸台/基体”，然后在属性管理框里修改拉伸长度为80mm，然后点上面绿色的对钩，你得到了一个长度为80mm外径20mm，内径18mm的管子。

如果你想旋转它，按鼠标滚轮，滚动滚轮可以放大缩小。

5选择右视基准面，再选择“参考几何体”，然后建立一个跟右视基准面平行的距离它40mm的参考面，并且在这个参考面建立草图。

然后在草图上画一个半径10mm的圆，圆心可以自动捕捉，用着不顺手不嫌麻烦可以自己画辅助线找矩形的中心再把辅助线删了。

SolidWorks入门教程(很全面)SolidWorks是一款专业的三维设计软件，广泛应用于机械设计、工业设计、产品设计等领域。

它具有强大的参数化建模、装配、绘图、仿真、动画等功能，可以帮助您快速实现您的创意和设计。

第一部分：软件安装和界面介绍本部分将介绍如何和安装SolidWorks软件，以及如何激活和注册。

同时，还将介绍SolidWorks的主要界面元素，包括菜单栏、工具栏、命令管理器、特征管理器、图形区域、状态栏等，以及如何自定义和调整界面布局。

第二部分：基本操作和设置第三部分：草图绘制本部分将介绍SolidWorks的草图绘制功能，包括如何选择基准面或平面，如何进入和退出草图模式，如何使用草图工具栏中的各种命令绘制基本图形（如线段、圆形、矩形、多边形等），如何编辑草图（如移动、复制、旋转、缩放等），如何添加几何约束（如水平、垂直、平行、垂直等），如何添加尺寸标注（如线性尺寸、角度尺寸等），以及如何使用草图关系（如相切、对称等）来控制草图的形状和位置。

第四部分：特征建模本部分将介绍SolidWorks的特征建模功能，包括如何使用特征工具栏中的各种命令来对草图进行三维建模（如拉伸、旋转、扫描等），以及如何使用特征操作命令来修改或删除特征（如编辑特征、删除特征等）。

同时，还将介绍一些常用的特殊特征命令（如倒角、圆角、阵列等），以及一些高级特征命令（如变截面扫描、曲面拉伸等）。

第五部分：装配体设计本部分将介绍SolidWorks的装配体设计功能，包括如何创建和打开装配体文件，如何插入零件或子装配体到装配体中，以及如何使用装配体工具栏中的各种命令来对零件或子装配体进行定位和配合（如平面配合、轴线配合、同轴配合等）。

同时，还将介绍如何使用装配体操作命令来修改或删除零件或子装配体（如编辑零件、删除零件等），以及如何使用装配体分析命令来检查装配体的运动、干涉、质量等。

第六部分：工程图制作本部分将介绍SolidWorks的工程图制作功能，包括如何创建和打开工程图文件，如何插入模型视图（如正视图、侧视图、俯视图等），如何添加辅助视图（如剖视图、局部视图等），以及如何添加标注和注释（如尺寸标注、公差标注、符号标注等）。

SolidWorks入门教程(很全面)- SolidWorks的界面介绍- SolidWorks的基本设置- SolidWorks的草图绘制- SolidWorks的特征建模- SolidWorks的装配体设计- SolidWorks的工程图制作- SolidWorks的常用技巧和注意事项SolidWorks的界面介绍当我们打开SolidWorks软件时，会看到如下图所示的界面：-菜单栏：提供各种菜单选项，如文件、编辑、视图、插入、工具等，每一个菜单下又有多个子菜单和命令。

-命令管理器：位于菜单栏下方，提供了多个选项卡，如特征、草图、曲面、装配体、绘图等，每一个选项卡下又有多个工具按钮，用于执行各种操作和命令。

-任务窗格：位于界面右侧，提供了一些辅助功能，如设计库、属性管理器、配置管理器等。

SolidWorks的基本设置SolidWorks的草图绘制草图是SolidWorks中最基本也最重要的元素之一，它是三维模型或者二维图形的基础。

草图是由点、线、圆弧等基本图形组成的平面图形，我们可以在任意一个平面或者平面特征上创建草图，并对其进行编辑和约束。

要创建一个草图，我们需要先选择一个平面或者平面特征，然后草图选项卡下的绘制草图命令，如下图所示：这时，我们就进入了草图模式，图形区域会自动切换到正视图，并显示一个坐标系和一个原点。

我们可以使用草图选项卡下的各种工具按钮来绘制我们需要的图形，如直线、圆形、矩形、多边形等。

我们也可以使用键盘上的快捷键来快速切换工具，如L键表示直线，C键表示圆形，R键表示矩形等。

在绘制草图后，我们需要对草图进行约束和标注，以便定义草图的大小、形状、位置和方向。

约束是指对草图中的元素之偶尔元素与坐标系之间施加的一些关系或者条件，如水平、垂直、平行、相切等。

标注是指对草图中的元素或者元素之间施加的一些数值或者公式，如长度、角度、半径等。

SolidWorks入门教程(很全面)SolidWorks界面介绍SolidWorks草图绘制SolidWorks特征建模SolidWorks曲面建模SolidWorks装配体建模SolidWorks工程图绘制SolidWorks常用技巧和小贴士每个部分都包含了详细的步骤说明和截图示例，以便于读者跟随操作和理解。

本教程假设读者已经具备了一定的机械制图基础知识，如果没有，可以先学习一下机械制图的基本规范和方法¹。

SolidWorks界面介绍当我们打开SolidWorks软件时，会看到如下的界面：菜单栏：提供各种菜单命令，如文件、编辑、视图、插入等。

工具栏：提供各种快捷工具按钮，如新建、打开、保存、撤销、重做等。

工具栏可以自定义显示或隐藏，也可以拖动到任意位置。

属性管理器：显示当前执行的命令的参数和选项，可以通过修改属性管理器来控制命令的效果。

任务窗格：提供各种辅助功能，如设计库、文件夹浏览器、搜索栏等。

SolidWorks草图绘制在SolidWorks中，草图是创建三维模型的基础。

草图是在一个平面上绘制的二维图形，可以用来定义三维特征的轮廓或截面。

要创建一个草图，我们需要先选择一个基准平面或一个平面特征作为草图平面，然后草图工具栏上的草图命令，进入草图编辑模式。

在草图编辑模式下，我们可以使用各种草图工具来绘制和修改草图。

草图工具基本形状：提供了绘制直线、圆弧、圆、矩形、多边形等基本形状的工具。

中心线：提供了绘制中心线和中心矩形的工具，中心线可以用来定义旋转轴或对称轴等。

轮廓：提供了绘制槽口、等距、转换实体引用等轮廓的工具，轮廓可以用来定义复杂的形状或引用已有的形状。

引导线：提供了绘制样条曲线、椭圆、抛物线、圆角等引导线的工具，引导线可以用来定义曲面特征的边界或方向等。

文本：提供了绘制文本的工具，文本可以用来添加注释或作为特征的一部分等。

点：提供了绘制点的工具，点可以用来定义孔的位置或阵列的原点等。

Solidworks基础入门教学（一）概述●单击文件菜单开始或退出零件图，装配图或视图。

●单击视图，工具菜单或在工具条上单击右键来选择显示哪些工具条。

视图菜单还可以让你隐藏或显示状态栏。

●单击工具菜单 SolidWorks 的选项，或记录宏。

●单击右上角的最大化按扭使窗口全屏显示。

设计树：设计树对于不同的操作类型（零件设计、工程图、虚拟装配）其内容是不同的。

但基本上在这里设计树都真是的记录了我们在操作中做的每一步。

（如：添加一个特征、加入一个视图或插入一个零件等）工作区域：是我们进行零件设计、制作工程图、虚拟装配的主要操作窗口。

我们以后提到的草绘等操作均在这个区域中完成。

状态栏：标明了目前操作的状态。

§ solidworks工具栏的个性化定制工具栏可以根据自己的使用情况进行定制，主要有如下几种操作方法：1、工具栏显示/隐藏：将鼠标定位于空白的工具栏旁边，点击右键。

打对号的工具表示显示，否则隐藏2、使用菜单：工具-自定义,选择工具栏标签。

选中需要显示的工具栏，还可以定义工具栏图标的大小。

3、工具栏的移动：按住工具栏的竖线拖动，可以移动工具栏，可以定位于顶端、底端、左边、右边，或浮动于屏幕上。

4、工具栏内容的增减：使用菜单：工具-自定义，选中命令标签，如下图：●拖动一图标移动到某工具栏。

●从某工具栏中拖回到按钮栏中，取消在该工具栏的显示●拖动工具栏中的一图标到前后位置，可以改变图标位置。

Solidworks基础入门教学（一）概述第一章概述§说明本教程向你介绍了一些solidworks的最常用的使用方法。

其宗旨是为了给solidworks的爱好者一个基础的入门课程。

本作者根据对SOLIDWORKS的应用经验，提供了一些技巧性的内容。

希望对您有所帮助。

SolidWorks是在 WINDOWS环境下使用的用户绘图界面。

这篇指南是在你用过 WINDOWS并了解 WINDOWS 的基本使用方法的基础上来介绍的，比如你知道怎样运行程序，改变窗户大小等。
