火焰切割工艺

下料切割工艺作业指导书1、目的此作业指导书规范下料切割工艺，让操作人员在钢板原材料加工方法方面有章可依。

同时提升下料件的切割实物割口成型质量，降低切割缺陷的形成几率,提高焊接、装配及整机外观质量。

所涵盖的切割设备主要包括数控火焰切割机、数控等离子切割机、直条切割机、半自动切割机等。

2、范围本指导书适用于原材料切割下料的加工过程.适用于以火焰切割、等离子切割、手动切割为切割方式的切割下料过程。

3、施工要求3。

1 材料要求：3.1.1用于切割下料的钢板应经质量保障部门的检查验收合格，其各项指标满足国家规范的相应规定；3.1。

2 钢板在下料前应检查确认钢板的牌号、厚度和表面质量，如钢材的表面出现蚀点深度超过国标钢板负偏差的部位不准用于产品。

小面积的点蚀在不减薄设计厚度的情况下，可以采用焊补打磨直至合格。

3。

2施工前准备工作：3.2.1施工前操作人员预先熟悉零件图纸、按照工艺文件图纸设计要求，按照下料清单核对钢板的材质、厚度规格是否与工艺文件相符合，目测板材的表面质量是否合要求。

3。

2。

2施工前设备开机运行，查看设备工作是否正常；检查氧气,混合气体的阀门，压力表和燃气胶管是否完好，连接是否紧密可靠；在整个气割系统的设备全部运转正常，并确保安全的条件下才能运行切割工作,而且在气割过程中应注意保持。

3。

2。

3 检验及标识工具：钢尺、卷尺、石笔、记号笔等。

3。

3、MESSER数控火焰切割3。

3。

1 数控火焰切割操作工艺过程：3.3。

1.1在进行火焰切割时,吊钢板至气割平台上，调整钢板单边两端头与导轨的平行距离差在5mm 范围内。

3。

3.1。

2 将拷贝好的程序插入USB 接口中，打开程序,检查程序图号是否与下料清单中的图号相符合；调整各把割枪的距离，确定后拖量，选择合理的切割参数，切割参数包括割嘴型号、氧气压力、切割速度和预热火焰的能量等，同时检查割嘴气体的通畅性.3。

3。

1。

3 气割前去除钢材表面的污垢，油脂,并在下面留出一定的空间，以利于熔渣的吹出。

下料切割工艺作业指导书1、目的此作业指导书规范下料切割工艺，让操作人员在钢板原材料加工方法方面有章可依。

同时提升下料件的切割实物割口成型质量，降低切割缺陷的形成几率，提高焊接、装配及整机外观质量。

所涵盖的切割设备主要包括数控火焰切割机、数控等离子切割机、直条切割机、半自动切割机等。

2、范围本指导书适用于原材料切割下料的加工过程。

适用于以火焰切割、等离子切割、手动切割为切割方式的切割下料过程。

3、施工要求3.1 材料要求：3.1.1用于切割下料的钢板应经质量保障部门的检查验收合格，其各项指标满足国家规范的相应规定；3.1.2 钢板在下料前应检查确认钢板的牌号、厚度和表面质量，如钢材的表面出现蚀点深度超过国标钢板负偏差的部位不准用于产品。

小面积的点蚀在不减薄设计厚度的情况下，可以采用焊补打磨直至合格。

3.2施工前准备工作：3.2.1施工前操作人员预先熟悉零件图纸、按照工艺文件图纸设计要求，按照下料清单核对钢板的材质、厚度规格是否与工艺文件相符合，目测板材的表面质量是否合要求。

3.2.2施工前设备开机运行，查看设备工作是否正常；检查氧气，混合气体的阀门，压力表和燃气胶管是否完好，连接是否紧密可靠；在整个气割系统的设备全部运转正常，并确保安全的条件下才能运行切割工作，而且在气割过程中应注意保持。

3.2.3检验及标识工具：钢尺、卷尺、石笔、记号笔等。

3.3、MESSER数控火焰切割3.3.1 数控火焰切割操作工艺过程：3.3.1.1在进行火焰切割时，吊钢板至气割平台上，调整钢板单边两端头与导轨的平行距离差在5mm 范围内。

3.3.1.2 将拷贝好的程序插入USB 接口中，打开程序，检查程序图号是否与下料清单中的图号相符合；调整各把割枪的距离，确定后拖量，选择合理的切割参数，切割参数包括割嘴型号、氧气压力、切割速度和预热火焰的能量等，同时检查割嘴气体的通畅性。

3.3.1.3 气割前去除钢材表面的污垢，油脂，并在下面留出一定的空间，以利于熔渣的吹出。

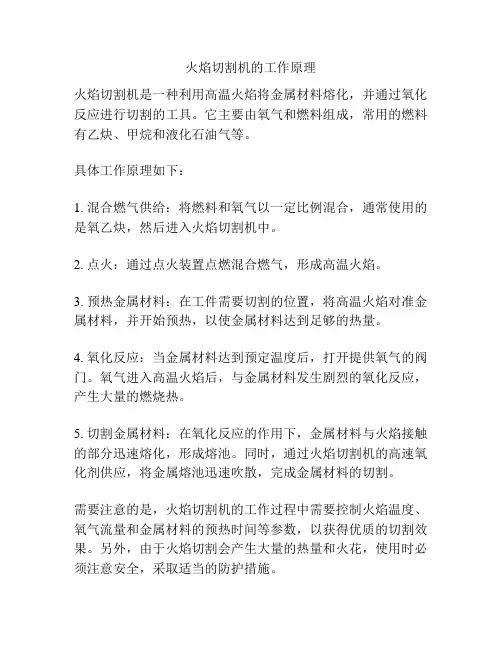

火焰切割机的工作原理
火焰切割机是一种利用高温火焰将金属材料熔化，并通过氧化反应进行切割的工具。

它主要由氧气和燃料组成，常用的燃料有乙炔、甲烷和液化石油气等。

具体工作原理如下：
1. 混合燃气供给：将燃料和氧气以一定比例混合，通常使用的是氧乙炔，然后进入火焰切割机中。

2. 点火：通过点火装置点燃混合燃气，形成高温火焰。

3. 预热金属材料：在工件需要切割的位置，将高温火焰对准金属材料，并开始预热，以使金属材料达到足够的热量。

4. 氧化反应：当金属材料达到预定温度后，打开提供氧气的阀门。

氧气进入高温火焰后，与金属材料发生剧烈的氧化反应，产生大量的燃烧热。

5. 切割金属材料：在氧化反应的作用下，金属材料与火焰接触的部分迅速熔化，形成熔池。

同时，通过火焰切割机的高速氧化剂供应，将金属熔池迅速吹散，完成金属材料的切割。

需要注意的是，火焰切割机的工作过程中需要控制火焰温度、氧气流量和金属材料的预热时间等参数，以获得优质的切割效果。

另外，由于火焰切割会产生大量的热量和火花，使用时必须注意安全，采取适当的防护措施。

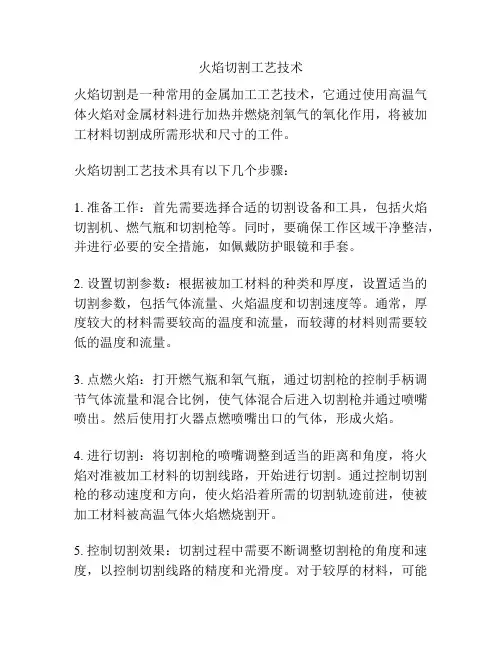

火焰切割工艺技术火焰切割是一种常用的金属加工工艺技术，它通过使用高温气体火焰对金属材料进行加热并燃烧剂氧气的氧化作用，将被加工材料切割成所需形状和尺寸的工件。

火焰切割工艺技术具有以下几个步骤：1. 准备工作：首先需要选择合适的切割设备和工具，包括火焰切割机、燃气瓶和切割枪等。

同时，要确保工作区域干净整洁，并进行必要的安全措施，如佩戴防护眼镜和手套。

2. 设置切割参数：根据被加工材料的种类和厚度，设置适当的切割参数，包括气体流量、火焰温度和切割速度等。

通常，厚度较大的材料需要较高的温度和流量，而较薄的材料则需要较低的温度和流量。

3. 点燃火焰：打开燃气瓶和氧气瓶，通过切割枪的控制手柄调节气体流量和混合比例，使气体混合后进入切割枪并通过喷嘴喷出。

然后使用打火器点燃喷嘴出口的气体，形成火焰。

4. 进行切割：将切割枪的喷嘴调整到适当的距离和角度，将火焰对准被加工材料的切割线路，开始进行切割。

通过控制切割枪的移动速度和方向，使火焰沿着所需的切割轨迹前进，使被加工材料被高温气体火焰燃烧割开。

5. 控制切割效果：切割过程中需要不断调整切割枪的角度和速度，以控制切割线路的精度和光滑度。

对于较厚的材料，可能需要多次切割才能将其完全切割开。

6. 检查和整理工件：在完成切割后，对切割工件进行检查，并去除可能存在的剩余材料和边角毛刺等。

如果需要进一步加工和处理，可以进行打磨、抛光和焊接等工艺。

总结起来，火焰切割工艺技术通过使用高温气体火焰对金属材料进行加热和氧化作用，将其切割成所需形状和尺寸的工件。

它具有操作简单、费用低廉的优点，常用于一些对切割精度要求不高的场合。

然而，由于火焰切割过程中会产生大量的热辐射和废气，因此在使用时需要注意安全和环保的问题。

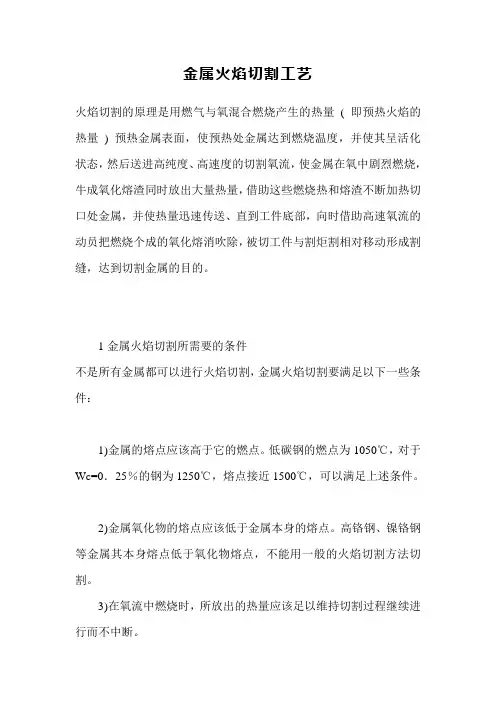

金属火焰切割工艺火焰切割的原理是用燃气与氧混合燃烧产生的热量( 即预热火焰的热量) 预热金属表面，使预热处金属达到燃烧温度，并使其呈活化状态，然后送进高纯度、高速度的切割氧流，使金属在氧中剧烈燃烧，牛成氧化熔渣同时放出大量热量，借助这些燃烧热和熔渣不断加热切口处金属，并使热量迅速传送、直到工件底部，向时借助高速氧流的动员把燃烧个成的氧化熔消吹除，被切工件与割炬割相对移动形成割缝，达到切割金属的目的。

1金属火焰切割所需要的条件不是所有金属都可以进行火焰切割，金属火焰切割要满足以下一些条件：1)金属的熔点应该高于它的燃点。

低碳钢的燃点为1050℃，对于Wc=0．25％的钢为1250℃，熔点接近1500℃，可以满足上述条件。

2)金属氧化物的熔点应该低于金属本身的熔点。

高铬钢、镍铬钢等金属其本身熔点低于氧化物熔点，不能用一般的火焰切割方法切割。

3)在氧流中燃烧时，所放出的热量应该足以维持切割过程继续进行而不中断。

4)金属的导热性不应过高，否则，预热火焰的热量和在切割过程中产生的热量将被金属由切割处剧烈地散失，使切割过程中断。

5)金属的氧化物府富有流动性，否则切割时形成的氧化物不能很好地被氧射流吹掉，妨碍切割过程。

从上面的几个条件可以看到，适于火焰切割的材料有普通低碳钢、低合金钢、高合金钢、不锈钢、灰铸铁等。

2.用于火焰切割的气体火焰用燃气最早使用的是乙炔。

随着工业的发展，人们在探索各种各样的乙炔代用气体。

目前作为乙炔的代用气体中丙烷的用量最大，其使用效果、成本和气源情况都比较理想。

3．影响火焰切割及切割过程的因素火焰割受诸多因素的影响，但影响切割质量及切割过程的主要因素有以下几个方面：(])氧气纯度的影响在气割过程中氧气纯度对切割速度、氧气耗量及切割质量的影响反比较大的。

氧气纯度降低，切割速度变慢，金属在氧气中燃烧效果变差，必将影响切割质量。

(2)金屑中杂质和缺陷的影响金属中含有杂质对火焰切割有很大影响，有的杂质甚至使金属不能实施火焰切割。

火焰切割工艺指导书一、引言火焰切割工艺是一种常用的金属切割方法之一，其原理是通过氧化剂和燃气的燃烧产生高温火焰，将金属材料加热到熔点或燃点，然后利用氧气的高温氧化性将金属氧化熔化的切割工艺。

二、工艺准备1. 设备准备：火焰切割设备主要包括氧气和燃气供应系统、火焰切割枪或割炬、调压器等。

在使用前，需要检查设备是否正常工作，并确保氧气和燃气供应充足。

2. 工件准备：在进行火焰切割前，需要对待切割的金属工件进行清洁和平整处理。

同时，在工件表面涂覆适当的抗氧化剂，以防止氧化反应对切割质量产生不良影响。

三、操作步骤1. 调节气流比例：根据工件的材质和厚度，调节氧气和燃气的流量比例，确保火焰稳定和适当的加热温度。

2. 点火：打开氧气和燃气阀门，将火焰切割枪或割炬对准工件表面，慢慢打开燃气阀门点燃燃气，然后逐渐调节氧气阀门，直到火焰稳定并呈蓝色。

3. 切割开始：将火焰切割枪或割炬保持适当的角度，开始在工件上进行切割。

切割时应注意火焰与工件的距离和角度，避免过度加热或烧穿。

4. 切割方向调整：根据需要，调整切割方向和切割速度，确保切割线条质量均匀且清晰。

5. 切割完成：完成切割后，关闭燃气和氧气供应，等待火焰完全熄灭。

将切割机械设备和工件进行整理和清洁，以便下次使用。

四、注意事项1. 安全操作：在进行火焰切割操作时，应穿戴防护眼镜、手套和保护服等个人防护装备。

确保操作环境通风良好，并注意防止燃气泄漏和火焰溅射。

2. 切割线条：火焰切割会在金属工件上留下一条切割线条，操作时需要考虑切割线条对工件的影响。

对于要求较高的工件，可以在切割线条处进行后续加工处理。

3. 切割速度：切割速度是影响切割质量的重要因素之一，切割速度过快会导致切割线条不均匀，切割速度过慢则可能引起过度加热和烧穿现象。

因此，在操作过程中，应根据工件的材质和厚度进行合理的切割速度控制。

4. 切割角度：切割角度是影响切割质量和效果的重要因素之一。

通过调整切割角度，可以改变切割过程中金属的熔化和氧化程度，从而影响切割线条的质量和形状。

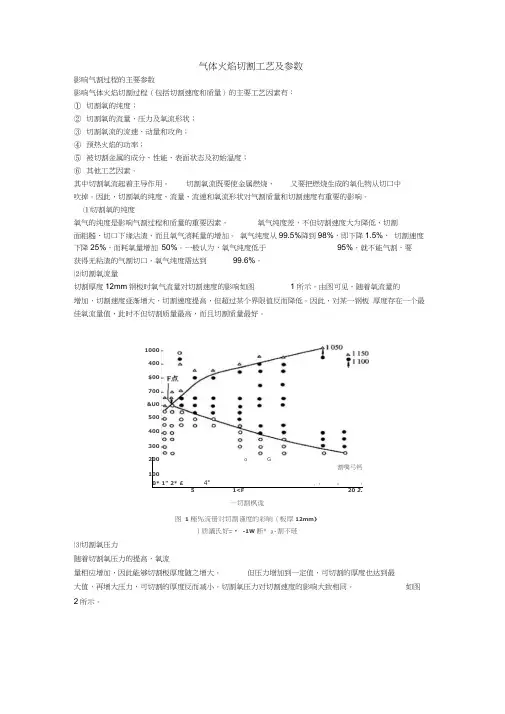

气体火焰切割工艺及参数影响气割过程的主要参数影响气体火焰切割过程（包括切割速度和质量）的主要工艺因素有： ① 切割氧的纯度；② 切割氧的流量、压力及氧流形状； ③ 切割氧流的流速、动量和攻角； ④ 预热火焰的功率；⑤ 被切割金属的成分、性能、表面状态及初始温度； ⑥ 其他工艺因素。

其中切割氧流起着主导作用。

切割氧流既要使金属燃烧，又要把燃烧生成的氧化物从切口中吹掉。

因此，切割氧的纯度、流量、流速和氧流形状对气割质量和切割速度有重要的影响。

⑴切割氧的纯度氧气的纯度是影响气割过程和质量的重要因素。

氧气纯度差，不但切割速度大为降低、切割面粗糙、切口下缘沾渣，而且氧气消耗量的增加。

氧气纯度从99.5%降到98%，即下降1.5%， 切割速度下降25%，而耗氧量增加 50%。

一般认为，氧气纯度低于 95%，就不能气割，要获得无粘渣的气割切口，氧气纯度需达到 99.6%。

⑵切割氧流量切割厚度12mm 钢板时氧气流量对切割速度的影响如图1所示。

由图可见，随着氧流量的增加，切割速度逐渐增大，切割速度提高，但超过某个界限值反而降低。

因此，对某一钢板 厚度存在一个最佳氧流量值，此时不但切割质量最高，而且切割质量最好。

⑶切割氧压力随着切割氧压力的提高，氧流量相应增加，因此能够切割板厚度随之增大。

但压力增加到一定值，可切割的厚度也达到最大值，再增大压力，可切割的厚度反而减小。

切割氧压力对切割速度的影响大致相同。

如图2所示。

0* 1" 2* £4*o G割嘴弓钙… 1 d 151<F20 2.—切割枫诡图 1 極％流册对切割谨度的彩响（板厚12mm ）l 质議氏好=• -1W 断* a-割不琏1000 400 $00 700 &U0 500 400 300 200 100图2 切割氣压力对切割連康的形响 （板厚16mm,切割面粗糙度50戸四） 「1—" 普通割墉¥ 2—2* 0, 49MPa 扩战形割曙：3—旷649制宀扩AS 形割疇由图2可见，用普通割嘴气割时，在压力较低的情况下，随着压力增加，切割速度也提高， 但当压力超过0.3MP 以后，切割速度反而下降；再继续加大压力，不但切割速度降低，而 且切口加宽，切口断面粗糙。

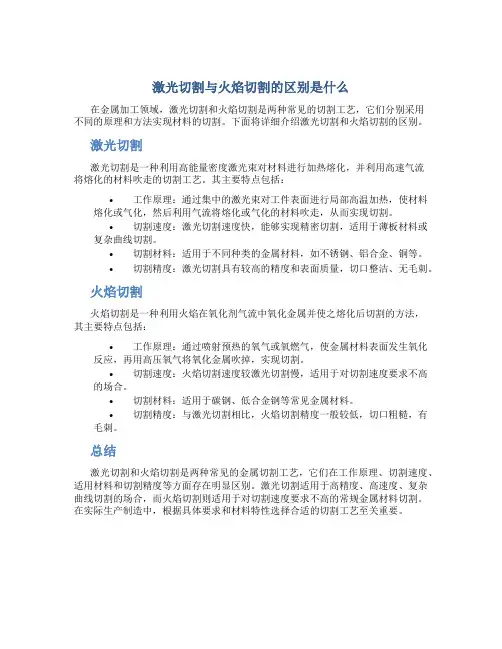

激光切割与火焰切割的区别是什么
在金属加工领域，激光切割和火焰切割是两种常见的切割工艺，它们分别采用
不同的原理和方法实现材料的切割。

下面将详细介绍激光切割和火焰切割的区别。

激光切割
激光切割是一种利用高能量密度激光束对材料进行加热熔化，并利用高速气流
将熔化的材料吹走的切割工艺。

其主要特点包括：
•工作原理：通过集中的激光束对工件表面进行局部高温加热，使材料熔化或气化，然后利用气流将熔化或气化的材料吹走，从而实现切割。

•切割速度：激光切割速度快，能够实现精密切割，适用于薄板材料或复杂曲线切割。

•切割材料：适用于不同种类的金属材料，如不锈钢、铝合金、铜等。

•切割精度：激光切割具有较高的精度和表面质量，切口整洁、无毛刺。

火焰切割
火焰切割是一种利用火焰在氧化剂气流中氧化金属并使之熔化后切割的方法，
其主要特点包括：
•工作原理：通过喷射预热的氧气或氧燃气，使金属材料表面发生氧化反应，再用高压氧气将氧化金属吹掉，实现切割。

•切割速度：火焰切割速度较激光切割慢，适用于对切割速度要求不高的场合。

•切割材料：适用于碳钢、低合金钢等常见金属材料。

•切割精度：与激光切割相比，火焰切割精度一般较低，切口粗糙，有毛刺。

总结
激光切割和火焰切割是两种常见的金属切割工艺，它们在工作原理、切割速度、适用材料和切割精度等方面存在明显区别。

激光切割适用于高精度、高速度、复杂曲线切割的场合，而火焰切割则适用于对切割速度要求不高的常规金属材料切割。

在实际生产制造中，根据具体要求和材料特性选择合适的切割工艺至关重要。

气体火焰切割工艺及参数【1 】影响气割进程的重要参数影响气体火焰切割进程（包含切割速度和质量）的重要工艺身分有：①切割氧的纯度;②切割氧的流量.压力及氧流外形;③切割氧流的流速.动量和攻角;④预热火焰的功率;⑤被切割金属的成分.机能.概况状况及初始温度;⑥其他工艺身分.个中切割氧流起着主导感化.切割氧流既要使金属燃烧,又要把燃烧生成的氧化物从瘦语中吹掉落.是以,切割氧的纯度.流量.流速和氧流外形对气割质量和切割速度有重要的影响.⑴切割氧的纯度氧气的纯度是影响气割进程和质量的重要身分.氧气纯度差,不单切割速度大为降低.切割面光滑.瘦语下缘沾渣,并且氧气消费量的增长.氧气纯度从99.5%降到98%,即降低1.5%,切割速度降低25%,而耗氧量增长50%.一般以为,氧气纯度低于95%,就不克不及气割,要获得无粘渣的气割瘦语,氧气纯度需达到99.6%.⑵切割氧流量切割厚度12mm钢板时氧气流量对切割速度的影响如图1所示.由图可见,跟着氧流量的增长,切割速度逐渐增大,切割速度进步,但超出某个界线值反而降低.是以,对某一钢板厚度消失一个最佳氧流量值,此时不单切割质量最高,并且切割质量最好.⑶切割氧压力跟着切割氧压力的进步,氧流量响应增长,是以可以或许切割板厚度随之增大.但压力增长到必定值,可切割的厚度也达到最大值,再增大压力,可切割的厚度反而减小.切割氧压力对切割速度的影响大致雷同.如图2所示.由图2可见,用通俗割嘴气割时,在压力较低的情形下,跟着压力增长,切割速度也进步,但当压力超出0.3MP今后,切割速度反而降低;再持续加大压力,不单切割速度降低,并且瘦语加宽,瘦语断面光滑.用集中形割嘴气割时,假如切割氧压力相符割嘴的设计压力,则压力增大时,因为切割氧流的流速和动量增大,所以切割速度比用通俗割嘴时也有所增长.气割工艺参数气割的工艺参数包含预热火焰功率.氧气压力.切割速度.割嘴到工件的距离以及切割倾角等.⑴预热火焰的选择预热火焰是影响气割质量的重要工艺参数.气割时一般选用中性焰或稍微的氧化焰.同时火焰的强度要适中.应依据工件厚度.割嘴种类和质量请求选用预热火焰.①预热火焰的功率要跟着板厚的增大而加大,割件越厚,预热火焰功率越大.氧-乙炔预热火焰的功率与板厚的关系见表1.表1 氧-乙炔预热火焰的功率与板厚的关系②在切割较厚钢板时,应采取轻度碳化焰,以免瘦语上缘熔塌,同时也可使外焰长一些.③应用集中行割嘴和氧帘割嘴切割厚度200mm以下钢板时,火焰功率选大一些,以加快瘦语的前缘加热到燃点,从而获得较高的切割速度.④切割碳含量较高或合金元素教多的钢材时,因为他们燃点较高,预热火焰的功率要大一些.⑤用单割嘴切割坡口时,因熔渣被吹向瘦语外侧,为填补能量,要加大火焰功率.气体火焰切割的预热时光应依据割件厚度而定,表2列出火焰切割选定预热时光的经验数据.表2 气体火焰切割选定预热时光的经验数据⑵切割氧压力的选定切割氧压力取决于割嘴类型和嘴号,可依据工件厚度选择氧气压力.切割氧气压力过大,易使瘦语变宽.光滑;压力过小,使切割进程迟缓,易造成沾渣.表3 切割氧气压力的推举值在现实切割工作中,最佳切割氧压力可用试放“风线”的办法来肯定.对所采取的割嘴,当风线最清楚.且长度最长时,这时的切割压力即为适合值,可获得最佳的切割后果.⑶切割速度切割速度与工件厚度.割嘴情势有关,一般随工件厚度增大而减慢.切割速度必须与瘦语内金属的氧化速度想顺应.切割速度太慢会使瘦语上缘融化,太快则后拖量过大,甚至割不透,造成切割中止.在切割操纵时,切割速度可依据熔渣火花在瘦语中落下的倾素来控制,当火花呈垂直或稍倾向前方排出时,即为正常速度.在直线切割时,可采取火花稍倾向后方排出的较快的速度.氧化速度快,排渣才能强,则可以进步切割速度.切割速渡过慢会降低临盆率,且会造成瘦语局部融化,影响割口概况质量.机械切割速度比手工切割速度平均可进步20%,表4列出机械化切割时切割速度的推举数据.⑷割嘴到工件概况的距离割嘴到工件概况的距离是依据工件厚度及预热火焰长度来肯定.割嘴高渡过低会使瘦语上线产生熔塌,飞溅时易堵塞割嘴,甚至引起回火.割嘴高渡过大,热损掉增长,且预热火焰对瘦语前缘的加热感化削弱,预热不充分,切割氧流淌能降低,使排渣艰苦,影响切割质量.同时进入瘦语的氧纯度也降低,导致后拖量和瘦语宽度增大,在切割薄板场合还会使切割速度降低.表4 机械切割时切割速度的推举数据50 440-480 330 350-380 300-320 200-250100 380-420 290 310-330 260-280 170-220 150 360-390 260 290-310 240-260 160-200（5）切割倾角割嘴与割件间的切割倾角直接影响气割速度和后拖量.切割倾角的大小重要依据工件厚度而定,工件厚度在30mm以下时,后倾角为20°~30°;工件厚度大于30mm时,起割是为5°~10°的前倾角,割透后割嘴垂直于工件,停滞时为5°~10°的后倾角.手工曲线切割时,割嘴垂直于工件.割嘴的切割倾角与切割厚度的关系如图3所示.气体火焰切割的工艺要点（1）气割前的预备工作被切割金属的概况,应细心地消除铁锈.尘垢或油污.被切割件应垫平,以便于散放热量和消除熔渣.决不克不及放在水泥地上切割,因为水泥地面遇高温后会崩裂.切割前的具体请求如下.①检讨工作场地是否相符安然请求,割炬.氧气瓶.乙炔瓶（或乙炔产生器及回火防止器）.橡胶管.压力表等是否正常,将气割装备按操纵规程衔接好.②切割前,起首将工件垫平,工件下面留出必定的间隙,以利于氧化铁渣的吹除.切割时,为了防止操纵者被飞溅的氧化铁渣烧伤,须要时可加挡板遮挡.③将氧气调节到所需的压力.对于射吸式割炬,应检讨割炬是否有射吸才能.检讨的办法是：起首拔下乙炔进气软管并弯折起来,再打开乙炔阀门和预热氧阀门.这时,将手指放在割炬的乙炔过气管接头上,假如手指觉得有抽力并能吸附在乙炔进气管接头上,解释割炬有射吸才能,可以应用;反之,解释割炬不正常,不克不及应用,应检讨补缀.本文章更多内容：<<上一页 - 1 - 2 - 3 - 4 - 5 - 下一页>>本文章共6789字,分5页,当前第3页,快速翻页：12345④检讨风线,办法是点燃火焰并将预热火焰调剂恰当.然后打开切割氧气阀门,不雅察切割氧流（即风线）的外形,风线应为笔挺.清楚的圆柱体并有恰当的长度.如许才干使工件瘦语概况滑腻清洁,宽窄一致.假如风线不规矩,应封闭所有的阀门,用通针或其他对象修整割嘴的内概况,使之滑腻.预热火焰的功率应依据板材厚度不合加以调剂,火焰性质应采取中性焰.（2）手工气割的操纵要点气割操纵中,起首点燃割炬,随即调剂火焰.火焰的大小依据钢板的厚度进行调剂,然后预热工件和进行切割.1）火焰调剂依据燃气与氧的混杂比不合,切割火焰分为碳化焰.中性焰和氧化焰,如图4所示.在应用乙炔的场合,氧与乙炔的体积比（O2/C2H2）为1.1~1.15时,形成的火焰为中性焰,由焰芯.内焰和外焰构成.焰芯为C2H2与O2的混杂气.内焰为C2H2与O2产生一次燃烧的反响区,其反响式为C2H2 O2→2CO H2在内焰中距离焰芯2~3mm处,温度最高,约3100°C.外焰是一次燃烧生成的CO和H2.空气中氧化合成而燃烧的区域,其反响式为→2CO2 H2O火焰温度约2500°C.外焰越长,呵护切割氧流的后果越好.O2/C2H2比值小于1.1时形成碳化焰,也有焰芯.内焰和外焰,内焰中消失未燃烧的碳,火焰长而软,温度也较低.O2/C2H2比值小于1.15时形成氧化焰,只有焰芯和外焰两部分.火焰短而挺直并陪同随“嘶.嘶……”声,最高温度可达约3300°C.因火焰中消失多余氧,具有氧化性.气割时一般应调剂火焰到中性焰,同时火焰的强度要适中.一般不采取碳化焰,因为碳化焰会使切割边沿增碳.调剂好火焰后,应该放出切割氧,检讨火焰性质是否有变更.切割火焰过强时会消失以下问题：①瘦语上边沿熔塌,并粘有颗粒状熔滴;②切割面不服整,光滑度变差;③瘦语下缘粘渣.切割火焰过弱时会产生以下问题：①切割速度减慢,且易产生切割中止现象;②易产生回火;③后拖量增大.应依据工件厚度.割嘴种类和质量请求肯定预热和切割火焰,其要点如下：①预热和切割火焰的功率（乙炔流量.氧气流量）要跟着钢板厚度增大而加大;②切割较厚钢板时,火焰宜用轻度碳化焰,以免瘦语上缘熔塌,同时也可使外焰长一些;③应用集中形割嘴和氧帘割嘴切割厚度20mm以下钢板时,火焰功率应大一些,以加快瘦语前缘加热到燃点,从而获得较高的切割速度;④切割碳含量较高或合金元素含量较高的钢材时,因它们的燃点较高,预热火焰的功率要大一些;⑤用单割嘴切割坡口时,因熔渣被吹向瘦语外侧,为填补热量,要加大火焰的功率;⑥应用石油气或自然气作为燃气,因其火焰温度低,预热时光较长;在切割小尺寸零件等需频仍预热起割的场合,为进步切割效力,可把火焰调节成氧化焰,开端切割后再恢复到中性焰.2）操纵技巧气割操纵因小我的习惯不合,可以有所不合.一般是右手把住割炬把手,以右手的拇指和食指把住预热氧的阀门,以便于调剂预热火焰和当回火时实时割断预热氧气.左手的拇指和食指把住开关心割氧的阀门,同时还要起控制倾向的感化.其余三个手指安稳地托住混杂室.上身不要弯得太低,呼吸要有节拍;眼睛应注目和割嘴,并侧重注目割口前面的割线.这种气割办法为“抱切法”,一般是按照从右向左的倾向切割.开端切割时,先预热钢板的边沿,待瘦语地位消失微红的时刻,将火焰局部移出边沿线以外,同时慢慢打开切割氧气阀门.当有氧化铁渣随氧气流一腾飞出时,证实已经割透,这时应移动割炬逐渐向前切割.切割很厚的金属时,割嘴与被切割金属概况大约成10°~20°倾角,以便能更好地加热割件边沿,使切割进程轻易开端.切割厚度50mm以下的金属,割嘴开端应与被切割金属概况成垂直地位.假如是从零件内廓开端切割,必须预先在被切割件上面作孔（孔的直径等于切割宽度）.开端切割时,先用预热火焰加热金属边沿,直至加热到使其能在氧中可以燃烧的温度,即在割件概况层消失将要融化的状况时,再放出切割氧进行切割.切割时割嘴与被切割金属概况的距离应依据火焰焰心长度来决议,最好使焰心尖端距割件1.5~3mm,毫不成使火焰焰心触及割件概况.为了包管割缝质量,在全体气割进程中,割嘴到割件概况的距离应保持一致.沿直线切割钢板时,割枪应向活动反倾向竖直20°~30°,这时切割最为有用.但在沿曲线外轮廓切割时,割嘴必须严厉垂直于切割金属的概况.切割进程中,有时因割嘴过热和氧化铁渣的飞溅,使切割割嘴堵住或乙炔供给不实时,割嘴产生鸣爆并产生回火现象.这时应敏捷封闭预热氧气阀门,阻拦氧气倒流入乙炔管内,使回火熄灭.假如此时割炬内还在发出嘶嘶的响声,解释割炬内回火尚未熄灭,这时应敏捷再将乙炔阀门封闭或敏捷拔下割炬上的乙炔软管,使回火的火焰气体排出.处理完毕后,应先检讨割炬的射吸才能,然后才可以从新点燃割炬.气割进程中,若操纵者需移出发体地位时,应先封闭切割氧阀门,然后移出发体地位.假如切割较薄的钢板,在封闭切割氧的同时,火焰应敏捷分开钢板概况,以防止因板薄受热快,引起变形和使割缝从新粘合.当持续切割时,割嘴必定要瞄准割缝的接割处,并恰当预热,然后慢慢打开切割氧气阀门,持续进行切割.切割邻近终点时,割嘴应向切割进步的反倾向竖直一些,以利于钢板的下部提前割透,使收尾的割缝较整洁.当到达终点时,应敏捷封闭切割氧气的阀门并将割炬抬起,然后封闭乙炔阀门,最后封闭预热氧气阀门.假如停滞工作时光较长,应将氧气阀门封闭,松开减压器调节螺丝,并将氧气胶管中的氧气放出.停滞切割工作时,将减压器卸下并将乙炔供气阀门封闭.气割缺点及防止措施气体火焰切割功课中,经常因为气割工艺参数调剂和操纵不当,会造成各类切割缺点.切割之后的瘦语状况及原因见图5.气割临盆中罕有缺点的种类.产生原因及防止措施见表6.第11页，共11页。

热切割通用工艺规范1目的与适用范围1.1目的：本规范规定了火焰切割、等离子切割等热切割工艺规范和操作要求，根据操作要求指导实际生产。

1.2本规范适用于XX公司产品低碳钢、中碳钢和低合金高强度钢等材料的热切割工艺。

2术语2.1等离子切割：利用等离子弧热能实现金属熔化的切割方法。

2.2火焰切割：利用气体火焰的热能将工件切割处预热到一定温度后，喷出高速切割氧流，使材料燃烧并放出热量实现切割的方法。

3职责3.1生产车间职责：负责对该工艺文件的贯彻执行。

3.2工艺职责：负责对本工艺文件技术指导、解释和工艺执行情况的监督检查。

3.3质量职责：按照该工艺文件中的规定，进行生产过程监控和检验。

4热切割的方法及内容4.1火焰切割4.1.1 切割前的准备工作4.1.1.1 调整钢板的位置，安放在切割平台上，保持钢板的平正，将割口两侧20 mm 内的表面污垢、水份、油漆以及铁锈清除掉。

4.1.1.2 将氧气调节到所需的压力，调整好火焰性质（中性焰）及长度。

4.1.1.3 检查风线，其方法是点燃割炬，并将预热火焰调整适当，然后打开切割氧气阀门，观察切割氧流（即风线）的形状，风线应为笔直而清晰的圆柱体。

4.1.1.4火焰切割工艺参数见附表一。

4.1.2 切割工艺操作4.1.2.1 切割开始时，割嘴应在割件边缘预热到燃烧温度，再开启切割氧，沿割线进行切割。

预热火焰采用中性焰，预热火焰能率随割件厚度增加而增大。

对于易淬硬的低合金高强钢，应适当增加预热火焰能率和放慢切割速度。

表1为推荐的预热火焰能率。

注：预热火焰能率指丙烷消耗量。

4.1.2.2 正常切割时，当切割厚度小于20 mm时，若是直线切割，割嘴可向切割方向反向后倾20°～30°，减小后拖量，提高切割速度。

工件大于20 mm的直线切割以及曲线切割时，割嘴均应垂直工件表面。

4.1.2.3 火焰焰心应距工件表面3～5 mm左右，切割速度应保持均匀，切割速度太慢，会使切口上缘熔化，切口过宽。

气体火焰切割工艺及参数影响气割进程的重要参数影响气体火焰切割进程（包含切割速度和质量）的重要工艺身分有：①切割氧的纯度;②切割氧的流量.压力及氧流外形;③切割氧流的流速.动量和攻角;④预热火焰的功率;⑤被切割金属的成分.机能.概况状况及初始温度;⑥其他工艺身分.个中切割氧流起着主导感化.切割氧流既要使金属燃烧,又要把燃烧生成的氧化物从瘦语中吹掉落.是以,切割氧的纯度.流量.流速和氧流外形对气割质量和切割速度有重要的影响.⑴切割氧的纯度氧气的纯度是影响气割进程和质量的重要身分.氧气纯度差,不单切割速度大为降低.切割面光滑.瘦语下缘沾渣,并且氧气消费量的增长.氧气纯度从99.5%降到98%,即降低1.5%,切割速度降低25%,而耗氧量增长50%.一般以为,氧气纯度低于95%,就不克不及气割,要获得无粘渣的气割瘦语,氧气纯度需达到99.6%.⑵切割氧流量切割厚度12mm钢板时氧气流量对切割速度的影响如图1所示.由图可见,跟着氧流量的增长,切割速度逐渐增大,切割速度进步,但超出某个界线值反而降低.是以,对某一钢板厚度消失一个最佳氧流量值,此时不单切割质量最高,并且切割质量最好.⑶切割氧压力跟着切割氧压力的进步,氧流量响应增长,是以可以或许切割板厚度随之增大.但压力增长到必定值,可切割的厚度也达到最大值,再增大压力,可切割的厚度反而减小.切割氧压力对切割速度的影响大致雷同.如图2所示.由图2可见,用通俗割嘴气割时,在压力较低的情形下,跟着压力增长,切割速度也进步,但当压力超出0.3MP今后,切割速度反而降低;再持续加大压力,不单切割速度降低,并且瘦语加宽,瘦语断面光滑.用集中形割嘴气割时,假如切割氧压力相符割嘴的设计压力,则压力增大时,因为切割氧流的流速和动量增大,所以切割速度比用通俗割嘴时也有所增长.气割工艺参数气割的工艺参数包含预热火焰功率.氧气压力.切割速度.割嘴到工件的距离以及切割倾角等.⑴预热火焰的选择预热火焰是影响气割质量的重要工艺参数.气割时一般选用中性焰或稍微的氧化焰.同时火焰的强度要适中.应依据工件厚度.割嘴种类和质量请求选用预热火焰.①预热火焰的功率要跟着板厚的增大而加大,割件越厚,预热火焰功率越大.氧-乙炔预热火焰的功率与板厚的关系见表1.表1 氧-乙炔预热火焰的功率与板厚的关系②在切割较厚钢板时,应采取轻度碳化焰,以免瘦语上缘熔塌,同时也可使外焰长一些.③应用集中行割嘴和氧帘割嘴切割厚度200mm以下钢板时,火焰功率选大一些,以加快瘦语的前缘加热到燃点,从而获得较高的切割速度.④切割碳含量较高或合金元素教多的钢材时,因为他们燃点较高,预热火焰的功率要大一些.⑤用单割嘴切割坡口时,因熔渣被吹向瘦语外侧,为填补能量,要加大火焰功率.气体火焰切割的预热时光应依据割件厚度而定,表2列出火焰切割选定预热时光的经验数据.表2 气体火焰切割选定预热时光的经验数据⑵切割氧压力的选定切割氧压力取决于割嘴类型和嘴号,可依据工件厚度选择氧气压力.切割氧气压力过大,易使瘦语变宽.光滑;压力过小,使切割进程迟缓,易造成沾渣.表3 切割氧气压力的推举值在现实切割工作中,最佳切割氧压力可用试放“风线”的办法来肯定.对所采取的割嘴,当风线最清楚.且长度最长时,这时的切割压力即为适合值,可获得最佳的切割后果.⑶切割速度切割速度与工件厚度.割嘴情势有关,一般随工件厚度增大而减慢.切割速度必须与瘦语内金属的氧化速度想顺应.切割速度太慢会使瘦语上缘融化,太快则后拖量过大,甚至割不透,造成切割中止.在切割操纵时,切割速度可依据熔渣火花在瘦语中落下的倾素来控制,当火花呈垂直或稍倾向前方排出时,即为正常速度.在直线切割时,可采取火花稍倾向后方排出的较快的速度.氧化速度快,排渣才能强,则可以进步切割速度.切割速渡过慢会降低临盆率,且会造成瘦语局部融化,影响割口概况质量.机械切割速度比手工切割速度平均可进步20%,表4列出机械化切割时切割速度的推举数据.⑷割嘴到工件概况的距离割嘴到工件概况的距离是依据工件厚度及预热火焰长度来肯定.割嘴高渡过低会使瘦语上线产生熔塌,飞溅时易堵塞割嘴,甚至引起回火.割嘴高渡过大,热损掉增长,且预热火焰对瘦语前缘的加热感化削弱,预热不充分,切割氧流淌能降低,使排渣艰苦,影响切割质量.同时进入瘦语的氧纯度也降低,导致后拖量和瘦语宽度增大,在切割薄板场合还会使切割速度降低.表4 机械切割时切割速度的推举数据（5）切割倾角割嘴与割件间的切割倾角直接影响气割速度和后拖量.切割倾角的大小重要依据工件厚度而定,工件厚度在30mm以下时,后倾角为20°~30°;工件厚度大于30mm时,起割是为5°~10°的前倾角,割透后割嘴垂直于工件,停滞时为5°~10°的后倾角.手工曲线切割时,割嘴垂直于工件.割嘴的切割倾角与切割厚度的关系如图3所示.气体火焰切割的工艺要点（1）气割前的预备工作被切割金属的概况,应细心地消除铁锈.尘垢或油污.被切割件应垫平,以便于散放热量和消除熔渣.决不克不及放在水泥地上切割,因为水泥地面遇高温后会崩裂.切割前的具体请求如下.①检讨工作场地是否相符安然请求,割炬.氧气瓶.乙炔瓶（或乙炔产生器及回火防止器）.橡胶管.压力表等是否正常,将气割装备按操纵规程衔接好.②切割前,起首将工件垫平,工件下面留出必定的间隙,以利于氧化铁渣的吹除.切割时,为了防止操纵者被飞溅的氧化铁渣烧伤,须要时可加挡板遮挡.③将氧气调节到所需的压力.对于射吸式割炬,应检讨割炬是否有射吸才能.检讨的办法是：起首拔下乙炔进气软管并弯折起来,再打开乙炔阀门和预热氧阀门.这时,将手指放在割炬的乙炔过气管接头上,假如手指觉得有抽力并能吸附在乙炔进气管接头上,解释割炬有射吸才能,可以应用;反之,解释割炬不正常,不克不及应用,应检讨补缀.本文章更多内容：<<上一页 - 1 - 2 - 3 - 4 - 5 - 下一页>>本文章共6789字,分5页,当前第3页,快速翻页：12345④检讨风线,办法是点燃火焰并将预热火焰调剂恰当.然后打开切割氧气阀门,不雅察切割氧流（即风线）的外形,风线应为笔挺.清楚的圆柱体并有恰当的长度.如许才干使工件瘦语概况滑腻清洁,宽窄一致.假如风线不规矩,应封闭所有的阀门,用通针或其他对象修整割嘴的内概况,使之滑腻.预热火焰的功率应依据板材厚度不合加以调剂,火焰性质应采取中性焰.（2）手工气割的操纵要点气割操纵中,起首点燃割炬,随即调剂火焰.火焰的大小依据钢板的厚度进行调剂,然后预热工件和进行切割.1）火焰调剂依据燃气与氧的混杂比不合,切割火焰分为碳化焰.中性焰和氧化焰,如图4所示.在应用乙炔的场合,氧与乙炔的体积比（O2/C2H2）为1.1~1.15时,形成的火焰为中性焰,由焰芯.内焰和外焰构成.焰芯为C2H2与O2的混杂气.内焰为C2H2与O2产生一次燃烧的反响区,其反响式为C2H2 O2→2CO H2在内焰中距离焰芯2~3mm处,温度最高,约3100°C.外焰是一次燃烧生成的CO和H2.空气中氧化合成而燃烧的区域,其反响式为→2CO2 H2O火焰温度约2500°C.外焰越长,呵护切割氧流的后果越好.O2/C2H2比值小于1.1时形成碳化焰,也有焰芯.内焰和外焰,内焰中消失未燃烧的碳,火焰长而软,温度也较低.O2/C2H2比值小于1.15时形成氧化焰,只有焰芯和外焰两部分.火焰短而挺直并陪同随“嘶.嘶……”声,最高温度可达约3300°C.因火焰中消失多余氧,具有氧化性.气割时一般应调剂火焰到中性焰,同时火焰的强度要适中.一般不采取碳化焰,因为碳化焰会使切割边沿增碳.调剂好火焰后,应该放出切割氧,检讨火焰性质是否有变更.切割火焰过强时会消失以下问题：①瘦语上边沿熔塌,并粘有颗粒状熔滴;②切割面不服整,光滑度变差;③瘦语下缘粘渣.切割火焰过弱时会产生以下问题：①切割速度减慢,且易产生切割中止现象;②易产生回火;③后拖量增大.应依据工件厚度.割嘴种类和质量请求肯定预热和切割火焰,其要点如下：①预热和切割火焰的功率（乙炔流量.氧气流量）要跟着钢板厚度增大而加大;②切割较厚钢板时,火焰宜用轻度碳化焰,以免瘦语上缘熔塌,同时也可使外焰长一些;③应用集中形割嘴和氧帘割嘴切割厚度20mm以下钢板时,火焰功率应大一些,以加快瘦语前缘加热到燃点,从而获得较高的切割速度;④切割碳含量较高或合金元素含量较高的钢材时,因它们的燃点较高,预热火焰的功率要大一些;⑤用单割嘴切割坡口时,因熔渣被吹向瘦语外侧,为填补热量,要加大火焰的功率;⑥应用石油气或自然气作为燃气,因其火焰温度低,预热时光较长;在切割小尺寸零件等需频仍预热起割的场合,为进步切割效力,可把火焰调节成氧化焰,开端切割后再恢复到中性焰.2）操纵技巧气割操纵因小我的习惯不合,可以有所不合.一般是右手把住割炬把手,以右手的拇指和食指把住预热氧的阀门,以便于调剂预热火焰和当回火时实时割断预热氧气.左手的拇指和食指把住开关心割氧的阀门,同时还要起控制倾向的感化.其余三个手指安稳地托住混杂室.上身不要弯得太低,呼吸要有节拍;眼睛应注目和割嘴,并侧重注目割口前面的割线.这种气割办法为“抱切法”,一般是按照从右向左的倾向切割.开端切割时,先预热钢板的边沿,待瘦语地位消失微红的时刻,将火焰局部移出边沿线以外,同时慢慢打开切割氧气阀门.当有氧化铁渣随氧气流一腾飞出时,证实已经割透,这时应移动割炬逐渐向前切割.切割很厚的金属时,割嘴与被切割金属概况大约成10°~20°倾角,以便能更好地加热割件边沿,使切割进程轻易开端.切割厚度50mm 以下的金属,割嘴开端应与被切割金属概况成垂直地位.假如是从零件内廓开端切割,必须预先在被切割件上面作孔（孔的直径等于切割宽度）.开端切割时,先用预热火焰加热金属边沿,直至加热到使其能在氧中可以燃烧的温度,即在割件概况层消失将要融化的状况时,再放出切割氧进行切割.切割时割嘴与被切割金属概况的距离应依据火焰焰心长度来决议,最好使焰心尖端距割件 1.5~3mm,毫不成使火焰焰心触及割件概况.为了包管割缝质量,在全体气割进程中,割嘴到割件概况的距离应保持一致.沿直线切割钢板时,割枪应向活动反倾向竖直20°~30°,这时切割最为有用.但在沿曲线外轮廓切割时,割嘴必须严厉垂直于切割金属的概况.切割进程中,有时因割嘴过热和氧化铁渣的飞溅,使切割割嘴堵住或乙炔供给不实时,割嘴产生鸣爆并产生回火现象.这时应敏捷封闭预热氧气阀门,阻拦氧气倒流入乙炔管内,使回火熄灭.假如此时割炬内还在发出嘶嘶的响声,解释割炬内回火尚未熄灭,这时应敏捷再将乙炔阀门封闭或敏捷拔下割炬上的乙炔软管,使回火的火焰气体排出.处理完毕后,应先检讨割炬的射吸才能,然后才可以从新点燃割炬.气割进程中,若操纵者需移出发体地位时,应先封闭切割氧阀门,然后移出发体地位.假如切割较薄的钢板,在封闭切割氧的同时,火焰应敏捷分开钢板概况,以防止因板薄受热快,引起变形和使割缝从新粘合.当持续切割时,割嘴必定要瞄准割缝的接割处,并恰当预热,然后慢慢打开切割氧气阀门,持续进行切割.切割邻近终点时,割嘴应向切割进步的反倾向竖直一些,以利于钢板的下部提前割透,使收尾的割缝较整洁.当到达终点时,应敏捷封闭切割氧气的阀门并将割炬抬起,然后封闭乙炔阀门,最后封闭预热氧气阀门.假如停滞工作时光较长,应将氧气阀门封闭,松开减压器调节螺丝,并将氧气胶管中的氧气放出.停滞切割工作时,将减压器卸下并将乙炔供气阀门封闭.气割缺点及防止措施气体火焰切割功课中,经常因为气割工艺参数调剂和操纵不当,会造成各类切割缺点.切割之后的瘦语状况及原因见图 5.气割临盆中罕有缺点的种类.产生原因及防止措施见表6.。

数控火焰切割工艺气割精度是指被切割完的工作几何尺寸与其图纸尺寸对比的误差关系，切割质量是指工件切割断面的表面粗糙度、切口上边缘的熔化塌边程度、切口下边缘是否有挂渣和割缝宽度的均匀性等。

一、气割前的准备工作被切割金属的表面，应仔细地清除铁锈、尘垢或油污。

被切割件应垫平，以便于散放热量和排除熔渣。

决不能放在水泥地上切割，因为水泥地面遇高温后会崩裂。

切割前的具体要求如下。

①检查工作场地是否符合安全要求，割炬、氧气瓶、乙炔瓶（或乙炔发生器及回火防止器）、橡胶管、压力表等是否正常，将气割设备按操作规程连接好。

②切割前，首先将工件垫平，工件下面留出一定的间隙，以利于氧化铁渣的吹除。

切割时，为了防止操作者被飞溅的氧化铁渣烧伤，必要时可加挡板遮挡。

③将氧气调节到所需的压力。

对于射吸式割炬，应检查割炬是否有射吸能力。

检查的方法是：首先拔下乙炔进气软管并弯折起来，再打开乙炔阀门和预热氧阀门。

这时，将手指放在割炬的乙炔过气管接头上，如果手指感到有抽力并能吸附在乙炔进气管接头上，说明割炬有射吸能力，可以使用；反之，说明割炬不正常，不能使用，应检查修理。

④检查风线，方法是点燃火焰并将预热火焰调整适当。

然后打开切割氧气阀门，观察切割氧流（即风线）的形状，风线应为笔直、清晰的圆柱体并有适当的长度。

这样才能使工件切口表面光滑干净，宽窄一致。

如果风线不规则，应关闭所有的阀门，用通针或其他工具修整割嘴的内表面，使之光滑。

预热火焰的功率应根据板材厚度不同加以调整，火焰性质应采用中性焰。

二、钢板表面预处理钢板从钢铁厂经过一系列的中间环节到达切割车间，在这段时间里，钢板表面难免产生一层氧化皮。

再者，钢板在轧制过程中也产生一层氧化皮附着在钢板表面。

这些氧化皮熔点高，不容易燃烧和熔化，增加了预热时间，降低了切割速度；同时经过加热，氧化皮四处飞溅，极易对割嘴造成堵塞，降低了割嘴的使用寿命。

所以，在切割前，很有必要对钢板表面进行除锈预处理。

常用的方法是抛丸除锈，之后喷漆防锈。

火焰切割工艺汇总火焰切割精度是指被切割完的工作几何尺寸与其图纸尺寸对照的偏差关系，切割质量是指工件切切断面的表面粗拙度、切口上面沿的消融塌边程度、切口下面缘能否有挂渣和割缝宽度的均匀性等。

而火焰切割精度依赖其工艺参数来保证，影响火焰切割的主要要素有：1、可燃气体种类；2、割炬型号；3、切割氧纯度、压力、流量、氧流形状；4、切割速度、倾角；5、火焰调整；6、预热火焰能率；7、割嘴与工件间的倾斜角、割嘴离工件表面的距离等。

此中切割氧流起着主导作用。

切割氧流既要使金属焚烧，又要把焚烧生成的氧化物从切口中吹掉。

所以，切割氧的纯度、流量、流速和氧流形状对火焰切割质量和切割速度有重要的影响。

一、可燃气体种类火焰切割中，常用的可燃性气体有乙炔、煤气、天然气、丙烷等，一般来说，焚烧速度快、焚烧值高的气体合用于薄板切割；焚烧值低、焚烧速度迟缓的可燃性气体更合用于厚板切割，特别是厚度在 200mm以上的钢板，如采纳煤气或天然气进行切割，将会获取理想的切割质量，不过切割速度会略微降低一些。

二、割炬型号被割件越厚，割炬型号、割嘴号码、氧气压力均应增大，氧气压力与割件厚度、割炬型号、割嘴号码的关系是切割速度会略微降低一些。

（在实质生产中间，切割速度差不多的状况下应优先采纳小点的割嘴，长处有：切割面质量比较高、热变形小、节俭燃气和氧气。

三、切割氧纯度、压力、流量、氧流形状切割氧纯度氧气的纯度对氧气耗费量、切口质量随和割速度也有很大影响。

氧气纯度降低，氧气中的杂质如氮等在气割过程中会汲取热量，并在切口表面形成气体薄膜，阻挡金属焚烧，会使金属氧化过程迟缓、切割速度大为降低、割缝也随之变宽、切割面粗拙、切口下缘沾渣，并且氧气耗费量的增添。

所以 , 气割用的氧气的纯度应尽可能地提升，一般要求在 99.5 ％以上。

若氧气的纯度降至 95 ％以下，气割过程将很难进行。

要获取无粘渣的气割切口，氧气纯度需达到 99.6% 。

（这就是为何液氧要比空气分别的氧气好用的原由。
