下载文档原格式
数控火焰切割工艺气割精度是指被切割完的工作几何尺寸与其图纸尺寸对比的误差关系，切割质量是指工件切割断面的表面粗糙度、切口上边缘的熔化塌边程度、切口下边缘是否有挂渣和割缝宽度的均匀性等。
一、气割前的准备工作被切割金属的表面，应仔细地清除铁锈、尘垢或油污。
被切割件应垫平，以便于散放热量和排除熔渣。
决不能放在水泥地上切割，因为水泥地面遇高温后会崩裂。
切割前的具体要求如下。
①检查工作场地是否符合安全要求，割炬、氧气瓶、乙炔瓶（或乙炔发生器及回火防止器）、橡胶管、压力表等是否正常，将气割设备按操作规程连接好。
②切割前，首先将工件垫平，工件下面留出一定的间隙，以利于氧化铁渣的吹除。
切割时，为了防止操作者被飞溅的氧化铁渣烧伤，必要时可加挡板遮挡。
③将氧气调节到所需的压力。
对于射吸式割炬，应检查割炬是否有射吸能力。
检查的方法是：首先拔下乙炔进气软管并弯折起来，再打开乙炔阀门和预热氧阀门。
这时，将手指放在割炬的乙炔过气管接头上，如果手指感到有抽力并能吸附在乙炔进气管接头上，说明割炬有射吸能力，可以使用；反之，说明割炬不正常，不能使用，应检查修理。
④检查风线，方法是点燃火焰并将预热火焰调整适当。
然后打开切割氧气阀门，观察切割氧流（即风线）的形状，风线应为笔直、清晰的圆柱体并有适当的长度。
这样才能使工件切口表面光滑干净，宽窄一致。
如果风线不规则，应关闭所有的阀门，用通针或其他工具修整割嘴的内表面，使之光滑。
预热火焰的功率应根据板材厚度不同加以调整，火焰性质应采用中性焰。
二、钢板表面预处理钢板从钢铁厂经过一系列的中间环节到达切割车间，在这段时间里，钢板表面难免产生一层氧化皮。
再者，钢板在轧制过程中也产生一层氧化皮附着在钢板表面。
这些氧化皮熔点高，不容易燃烧和熔化，增加了预热时间，降低了切割速度；同时经过加热，氧化皮四处飞溅，极易对割嘴造成堵塞，降低了割嘴的使用寿命。
所以，在切割前，很有必要对钢板表面进行除锈预处理。
常用的方法是抛丸除锈，之后喷漆防锈。
下料切割工艺作业指导书1、目的此作业指导书规范下料切割工艺，让操作人员在钢板原材料加工方法方面有章可依。
同时提升下料件的切割实物割口成型质量，降低切割缺陷的形成几率,提高焊接、装配及整机外观质量。
所涵盖的切割设备主要包括数控火焰切割机、数控等离子切割机、直条切割机、半自动切割机等。
2、范围本指导书适用于原材料切割下料的加工过程.适用于以火焰切割、等离子切割、手动切割为切割方式的切割下料过程。
3、施工要求3。
1 材料要求：3.1.1用于切割下料的钢板应经质量保障部门的检查验收合格，其各项指标满足国家规范的相应规定；3.1。
2 钢板在下料前应检查确认钢板的牌号、厚度和表面质量，如钢材的表面出现蚀点深度超过国标钢板负偏差的部位不准用于产品。
小面积的点蚀在不减薄设计厚度的情况下，可以采用焊补打磨直至合格。
3。
2施工前准备工作：3.2.1施工前操作人员预先熟悉零件图纸、按照工艺文件图纸设计要求，按照下料清单核对钢板的材质、厚度规格是否与工艺文件相符合，目测板材的表面质量是否合要求。
3。
2。
2施工前设备开机运行，查看设备工作是否正常；检查氧气,混合气体的阀门，压力表和燃气胶管是否完好，连接是否紧密可靠；在整个气割系统的设备全部运转正常，并确保安全的条件下才能运行切割工作,而且在气割过程中应注意保持。
3。
2。
3 检验及标识工具：钢尺、卷尺、石笔、记号笔等。
3。
3、MESSER数控火焰切割3。
3。
1 数控火焰切割操作工艺过程：3.3。
1.1在进行火焰切割时,吊钢板至气割平台上，调整钢板单边两端头与导轨的平行距离差在5mm 范围内。
3。
3.1。
2 将拷贝好的程序插入USB 接口中，打开程序,检查程序图号是否与下料清单中的图号相符合；调整各把割枪的距离，确定后拖量，选择合理的切割参数，切割参数包括割嘴型号、氧气压力、切割速度和预热火焰的能量等，同时检查割嘴气体的通畅性.3。
3。
1。
3 气割前去除钢材表面的污垢，油脂,并在下面留出一定的空间，以利于熔渣的吹出。

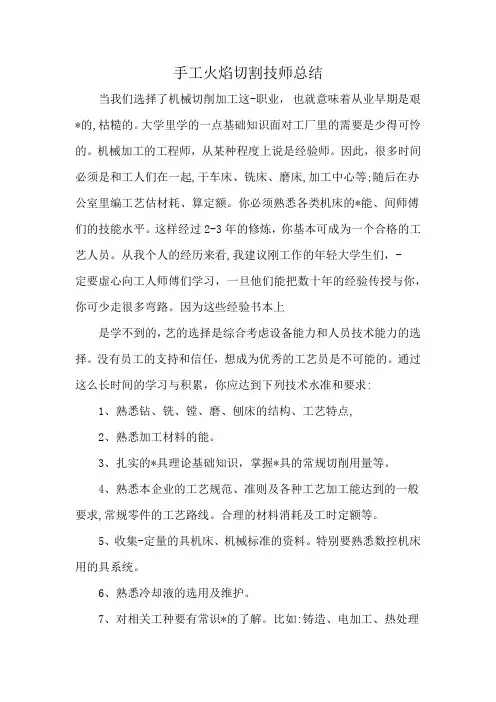

手工火焰切割技师总结
当我们选择了机械切削加工这-职业，也就意味着从业早期是艰*的,枯糙的。
大学里学的一点基础知识面对工厂里的需要是少得可怜的。
机械加工的工程师，从某种程度上说是经验师。
因此，很多时间必须是和工人们在一起,干车床、铣床、磨床,加工中心等;随后在办公室里编工艺估材耗、算定额。
你必须熟悉各类机床的*能、间师傅们的技能水平。
这样经过2-3年的修炼，你基本可成为一个合格的工艺人员。
从我个人的经历来看,我建议刚工作的年轻大学生们，-
定要虚心向工人师傅们学习，一旦他们能把数十年的经验传授与你，你可少走很多弯路。
因为这些经验书本上
是学不到的，艺的选择是综合考虑设备能力和人员技术能力的选择。
没有员工的支持和信任，想成为优秀的工艺员是不可能的。
通过这么长时间的学习与积累，你应达到下列技术水准和要求:
1、熟悉钻、铣、镗、磨、刨床的结构、工艺特点,
2、熟悉加工材料的能。
3、扎实的*具理论基础知识，掌握*具的常规切削用量等。
4、熟悉本企业的工艺规范、准则及各种工艺加工能达到的一般要求,常规零件的工艺路线。
合理的材料消耗及工时定额等。
5、收集-定量的具机床、机械标准的资料。
特别要熟悉数控机床用的具系统。
6、熟悉冷却液的选用及维护。
7、对相关工种要有常识*的了解。
比如:铸造、电加工、热处理
等。
8、有较好的夹具基础。
9、了解被加工零件的装配要求、使用要求。
10、有较好的测量技术基础。
气体火焰切割工艺及参数影响气割过程的主要参数影响气体火焰切割过程（包括切割速度和质量）的主要工艺因素有：①切割氧的纯度；②切割氧的流量、压力及氧流形状；③切割氧流的流速、动量和攻角；④预热火焰的功率；⑤被切割金属的成分、性能、表面状态及初始温度；⑥其他工艺因素。
其中切割氧流起着主导作用。
切割氧流既要使金属燃烧，又要把燃烧生成的氧化物从切口中吹掉。
因此，切割氧的纯度、流量、流速和氧流形状对气割质量和切割速度有重要的影响。
⑴切割氧的纯度氧气的纯度是影响气割过程和质量的重要因素。
氧气纯度差，不但切割速度大为降低、切割面粗糙、切口下缘沾渣，而且氧气消耗量的增加。
氧气纯度从99.5%降到98%，即下降1.5%，切割速度下降25%，而耗氧量增加50%。
一般认为，氧气纯度低于95%，就不能气割，要获得无粘渣的气割切口，氧气纯度需达到99.6%。
⑵切割氧流量切割厚度12mm钢板时氧气流量对切割速度的影响如图1所示。
由图可见，随着氧流量的增加，切割速度逐渐增大，切割速度提高，但超过某个界限值反而降低。
因此，对某一钢板厚度存在一个最佳氧流量值，此时不但切割质量最高，而且切割质量最好。
⑶切割氧压力随着切割氧压力的提高，氧流量相应增加，因此能够切割板厚度随之增大。
但压力增加到一定值，可切割的厚度也达到最大值，再增大压力，可切割的厚度反而减小。
切割氧压力对切割速度的影响大致相同。
如图2所示。
由图2可见，用普通割嘴气割时，在压力较低的情况下，随着压力增加，切割速度也提高，但当压力超过0.3MP以后，切割速度反而下降；再继续加大压力，不但切割速度降低，而且切口加宽，切口断面粗糙。
用扩散形割嘴气割时，如果切割氧压力符合割嘴的设计压力，则压力增大时，由于切割氧流的流速和动量增大，所以切割速度比用普通割嘴时也有所增加。
气割工艺参数气割的工艺参数包括预热火焰功率、氧气压力、切割速度、割嘴到工件的距离以及切割倾角等。
⑴预热火焰的选择预热火焰是影响气割质量的重要工艺参数。
火焰切割工艺指导书火焰切割工艺指导书1：引言1.1 目的本文档旨在提供火焰切割工艺的详细指导，以确保操作员安全、高效地进行火焰切割作业。
1.2 适用范围本指导书适用于进行火焰切割的操作员和相关人员。
2：安全要求2.1 个人防护装备2.1.1 头部防护操作员应戴上安全帽，以保护头部免受可能的碰撞和坠落物伤害。
2.1.2 面部防护在火焰切割过程中，操作员应佩戴面罩或面屏，以防止火花、喷溅物或烟尘进入眼睛和面部。
2.1.3 呼吸防护在切割区域内应保持良好通风，并使用合适的呼吸防护设备，防止吸入有害气体和烟尘。
2.1.4 手部防护操作员应佩戴适当的防护手套，以保护手部免受火焰、热和尖锐物的伤害。
2.1.5 身体防护操作员应穿戴符合防护标准的工作服，避免露出皮肤并保护身体不受火花、溅射物或热辐射的伤害。
2.2 操作要求2.2.1 前期准备在进行火焰切割前，操作员应对设备进行检查和维护，确保其正常工作，同时检查切割区域，排除任何可能影响操作安全的隐患。
2.2.2 安全操作规程操作员应熟悉并遵守火焰切割的安全操作规程，包括正确调整火焰切割设备、确保工作区域的安全、管道清理、防火措施等。
2.2.3 灭火设施在切割作业现场，应配备足够数量的灭火器，并收集和处理切割过程中产生的废料。
3：工艺流程3.1 材料准备3.1.1 材料选择根据切割需求，选择合适的材料进行切割，并根据材料特性调整火焰切割参数。
3.1.2 材料清洁在切割前，应确保材料表面干净、无油污、氧化层或其他不良条件，以免影响切割质量。
3.2 切割参数设置根据材料的厚度、切割速度和形状要求，设置合适的切割氧气和燃气流量、喷嘴内孔直径等参数。
3.3 场地准备3.3.1 平整场地确保切割区域地面平整、无障碍物，以提供稳定的操作环境。
3.3.2 防火措施在切割区域周围设置防火措施，如防火毯或阻燃垫，以防止火花引发火灾。
3.4 切割操作3.4.1 控制切割速度操作员应控制火焰切割设备的移动速度，以保持稳定的切割速度，避免材料变形或切割质量下降。

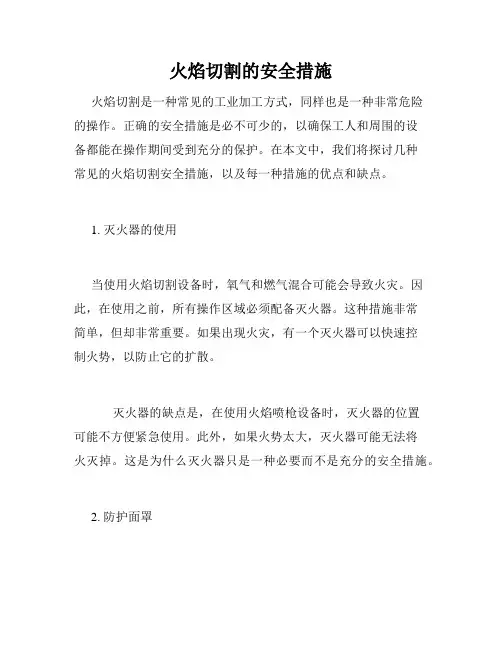

火焰切割的安全措施火焰切割是一种常见的工业加工方式，同样也是一种非常危险的操作。
正确的安全措施是必不可少的，以确保工人和周围的设备都能在操作期间受到充分的保护。
在本文中，我们将探讨几种常见的火焰切割安全措施，以及每一种措施的优点和缺点。
1. 灭火器的使用当使用火焰切割设备时，氧气和燃气混合可能会导致火灾。
因此，在使用之前，所有操作区域必须配备灭火器。
这种措施非常简单，但却非常重要。
如果出现火灾，有一个灭火器可以快速控制火势，以防止它的扩散。
灭火器的缺点是，在使用火焰喷枪设备时，灭火器的位置可能不方便紧急使用。
此外，如果火势太大，灭火器可能无法将火灭掉。
这是为什么灭火器只是一种必要而不是充分的安全措施。
2. 防护面罩由于火焰切割产生的非常高温的火焰和飞溅的火花，操作者容易受到伤害。
为减少伤害的危险，操作人员必须戴上防护面罩，保护眼睛和面部免受火花的伤害。
防护面罩的优点是比较简单易行，价格也不贵，能在操作人员手上进行快速实施。
然而，防护面罩不能提供操作员整个身体的保护，这也使得实际操作人员容易受到其他伤害。
3. 防护服防护服在保护火焰切割操作人员时，被视为一种非常有用的防护设备。
防护服由一层防火材料制成，它可以抵抗高温的燃烧。
防护服还可以防止火花对皮肤的烧伤。
缺点是，防护服比较沉重，而且穿上和脱下比较困难。
此外，防护服的保护范围有限，有可能出现局部被火花烧损，而没有全面的保护。
4. 安全排气系统火焰切割时，气体和烟雾会在操作区域中产生。
这些烟雾和气体不但不健康，而且还可能导致爆炸事件。
良好的安全排气系统能够快速地清除有害气体，确保环境和操作区域的清洁和安全。
安全排气系统的优点是，可以保持操作员内环境的清洁度，减少对操作人员身体的伤害。
然而，安全排气系统需要定期维护和清洁，维护费用也可能比较昂贵。
5. 工作区域安全防护对于火焰切割工作区域，还可以采取完善的安全措施，以保证操作员的安全。
其他的一些措施包括，有一个完善的操作区域，把周边可能的机械或设备安全、固定好，防止火花溅到周围机械和设备上，导致其他问题的发生。
数控火焰切割机的操作规程（6篇范文）第1篇数控火焰切割机的操作规程数控火焰切割机的操作规程数控火焰切割机的操作规程数控火焰、等离子切割机数控火焰、等离子切割机一、工作前数控切割机数控切割机(1)检查各气路、阀门,是否有无泄漏,气体安全装置是否有效。
(2)检查所提供气体入口压力是否符合规定要求。
(3)检查所提供电源电压是否符合规定要求。
二、工作中1。
调整被切割的钢板、尽量与轨道保持平行。
2。
根据板厚和材质,选择适当割嘴。
使割嘴与钢板垂直。
3.根据不同板厚和材质、重新设定机器中的切割速度和预热时间,设定预热氧、切割氧合理的压力。
4.在点火后,不得接触火焰区域。
操作人员应尽量采取飞溅小的切割方法,保护割嘴。
5.检查加热火焰,以及切割氧射流,如发现割嘴有损坏,应及时更换、清理。
清理割嘴应用专用工具清理。
6.切割过程中发生回火现象,应及时切断电源,停机并关掉气体阀门,回火阀片若被烧化,应停止使用,等厂家或专业人员进行更换。
7.数控火焰操作工操作切割机时,要时刻注意设备运行状况,如发现有异常情况,应按下紧停开关,及时退出工作位,严禁开机脱离现场。
8.操作人员应注意,切割完一个工件后,应将割炬提升回原位,运行到下一个工位时,再进行切割。
9.操作人员应按给定切割要素的规定选择切割速度,不允许单纯为了提高工效而增大设备负荷,处理好设备寿命与效率和环保之间的关系。
三、下班后1.下班后,设备应退回保障位,关闭气阀。
管内残留气应放尽、关闭电源。
2.如果实行交接班制度,应将当班设备运行状况作好交接班记录。
3.应认真清理场地,保持工作区内的整洁、有序。
四、日常保养1.轨道不允许人员站立、踏踩、靠压重物,更不允许撞击,导轨面每个班用压缩空气除尘后用纱布沾20#机油擦拭轨面。
随时保持导轨面润滑、清洁。
2.传动齿条上每天用应20#机油清洗,不允许齿条上有颗粒飞溅物。
3.操作人员只允许拆卸割嘴,其余零件不能随意拆卸,电气接线盒只允许有关人员检修时,方能打开。

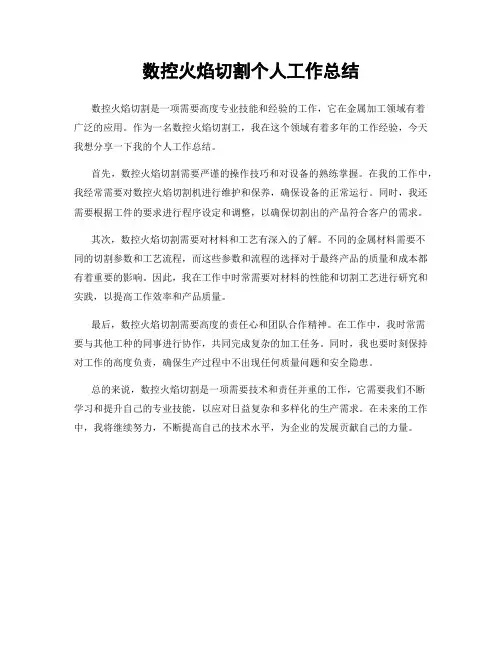

数控火焰切割个人工作总结
数控火焰切割是一项需要高度专业技能和经验的工作，它在金属加工领域有着
广泛的应用。
作为一名数控火焰切割工，我在这个领域有着多年的工作经验，今天我想分享一下我的个人工作总结。
首先，数控火焰切割需要严谨的操作技巧和对设备的熟练掌握。
在我的工作中，我经常需要对数控火焰切割机进行维护和保养，确保设备的正常运行。
同时，我还需要根据工件的要求进行程序设定和调整，以确保切割出的产品符合客户的需求。
其次，数控火焰切割需要对材料和工艺有深入的了解。
不同的金属材料需要不
同的切割参数和工艺流程，而这些参数和流程的选择对于最终产品的质量和成本都有着重要的影响。
因此，我在工作中时常需要对材料的性能和切割工艺进行研究和实践，以提高工作效率和产品质量。
最后，数控火焰切割需要高度的责任心和团队合作精神。
在工作中，我时常需
要与其他工种的同事进行协作，共同完成复杂的加工任务。
同时，我也要时刻保持对工作的高度负责，确保生产过程中不出现任何质量问题和安全隐患。
总的来说，数控火焰切割是一项需要技术和责任并重的工作，它需要我们不断
学习和提升自己的专业技能，以应对日益复杂和多样化的生产需求。
在未来的工作中，我将继续努力，不断提高自己的技术水平，为企业的发展贡献自己的力量。
气体火焰切割工艺及参数【1 】影响气割进程的重要参数影响气体火焰切割进程（包含切割速度和质量）的重要工艺身分有：①切割氧的纯度;②切割氧的流量.压力及氧流外形;③切割氧流的流速.动量和攻角;④预热火焰的功率;⑤被切割金属的成分.机能.概况状况及初始温度;⑥其他工艺身分.个中切割氧流起着主导感化.切割氧流既要使金属燃烧,又要把燃烧生成的氧化物从瘦语中吹掉落.是以,切割氧的纯度.流量.流速和氧流外形对气割质量和切割速度有重要的影响.⑴切割氧的纯度氧气的纯度是影响气割进程和质量的重要身分.氧气纯度差,不单切割速度大为降低.切割面光滑.瘦语下缘沾渣,并且氧气消费量的增长.氧气纯度从99.5%降到98%,即降低1.5%,切割速度降低25%,而耗氧量增长50%.一般以为,氧气纯度低于95%,就不克不及气割,要获得无粘渣的气割瘦语,氧气纯度需达到99.6%.⑵切割氧流量切割厚度12mm钢板时氧气流量对切割速度的影响如图1所示.由图可见,跟着氧流量的增长,切割速度逐渐增大,切割速度进步,但超出某个界线值反而降低.是以,对某一钢板厚度消失一个最佳氧流量值,此时不单切割质量最高,并且切割质量最好.⑶切割氧压力跟着切割氧压力的进步,氧流量响应增长,是以可以或许切割板厚度随之增大.但压力增长到必定值,可切割的厚度也达到最大值,再增大压力,可切割的厚度反而减小.切割氧压力对切割速度的影响大致雷同.如图2所示.由图2可见,用通俗割嘴气割时,在压力较低的情形下,跟着压力增长,切割速度也进步,但当压力超出0.3MP今后,切割速度反而降低;再持续加大压力,不单切割速度降低,并且瘦语加宽,瘦语断面光滑.用集中形割嘴气割时,假如切割氧压力相符割嘴的设计压力,则压力增大时,因为切割氧流的流速和动量增大,所以切割速度比用通俗割嘴时也有所增长.气割工艺参数气割的工艺参数包含预热火焰功率.氧气压力.切割速度.割嘴到工件的距离以及切割倾角等.⑴预热火焰的选择预热火焰是影响气割质量的重要工艺参数.气割时一般选用中性焰或稍微的氧化焰.同时火焰的强度要适中.应依据工件厚度.割嘴种类和质量请求选用预热火焰.①预热火焰的功率要跟着板厚的增大而加大,割件越厚,预热火焰功率越大.氧-乙炔预热火焰的功率与板厚的关系见表1.表1 氧-乙炔预热火焰的功率与板厚的关系②在切割较厚钢板时,应采取轻度碳化焰,以免瘦语上缘熔塌,同时也可使外焰长一些.③应用集中行割嘴和氧帘割嘴切割厚度200mm以下钢板时,火焰功率选大一些,以加快瘦语的前缘加热到燃点,从而获得较高的切割速度.④切割碳含量较高或合金元素教多的钢材时,因为他们燃点较高,预热火焰的功率要大一些.⑤用单割嘴切割坡口时,因熔渣被吹向瘦语外侧,为填补能量,要加大火焰功率.气体火焰切割的预热时光应依据割件厚度而定,表2列出火焰切割选定预热时光的经验数据.表2 气体火焰切割选定预热时光的经验数据⑵切割氧压力的选定切割氧压力取决于割嘴类型和嘴号,可依据工件厚度选择氧气压力.切割氧气压力过大,易使瘦语变宽.光滑;压力过小,使切割进程迟缓,易造成沾渣.表3 切割氧气压力的推举值在现实切割工作中,最佳切割氧压力可用试放“风线”的办法来肯定.对所采取的割嘴,当风线最清楚.且长度最长时,这时的切割压力即为适合值,可获得最佳的切割后果.⑶切割速度切割速度与工件厚度.割嘴情势有关,一般随工件厚度增大而减慢.切割速度必须与瘦语内金属的氧化速度想顺应.切割速度太慢会使瘦语上缘融化,太快则后拖量过大,甚至割不透,造成切割中止.在切割操纵时,切割速度可依据熔渣火花在瘦语中落下的倾素来控制,当火花呈垂直或稍倾向前方排出时,即为正常速度.在直线切割时,可采取火花稍倾向后方排出的较快的速度.氧化速度快,排渣才能强,则可以进步切割速度.切割速渡过慢会降低临盆率,且会造成瘦语局部融化,影响割口概况质量.机械切割速度比手工切割速度平均可进步20%,表4列出机械化切割时切割速度的推举数据.⑷割嘴到工件概况的距离割嘴到工件概况的距离是依据工件厚度及预热火焰长度来肯定.割嘴高渡过低会使瘦语上线产生熔塌,飞溅时易堵塞割嘴,甚至引起回火.割嘴高渡过大,热损掉增长,且预热火焰对瘦语前缘的加热感化削弱,预热不充分,切割氧流淌能降低,使排渣艰苦,影响切割质量.同时进入瘦语的氧纯度也降低,导致后拖量和瘦语宽度增大,在切割薄板场合还会使切割速度降低.表4 机械切割时切割速度的推举数据50 440-480 330 350-380 300-320 200-250100 380-420 290 310-330 260-280 170-220 150 360-390 260 290-310 240-260 160-200（5）切割倾角割嘴与割件间的切割倾角直接影响气割速度和后拖量.切割倾角的大小重要依据工件厚度而定,工件厚度在30mm以下时,后倾角为20°~30°;工件厚度大于30mm时,起割是为5°~10°的前倾角,割透后割嘴垂直于工件,停滞时为5°~10°的后倾角.手工曲线切割时,割嘴垂直于工件.割嘴的切割倾角与切割厚度的关系如图3所示.气体火焰切割的工艺要点（1）气割前的预备工作被切割金属的概况,应细心地消除铁锈.尘垢或油污.被切割件应垫平,以便于散放热量和消除熔渣.决不克不及放在水泥地上切割,因为水泥地面遇高温后会崩裂.切割前的具体请求如下.①检讨工作场地是否相符安然请求,割炬.氧气瓶.乙炔瓶（或乙炔产生器及回火防止器）.橡胶管.压力表等是否正常,将气割装备按操纵规程衔接好.②切割前,起首将工件垫平,工件下面留出必定的间隙,以利于氧化铁渣的吹除.切割时,为了防止操纵者被飞溅的氧化铁渣烧伤,须要时可加挡板遮挡.③将氧气调节到所需的压力.对于射吸式割炬,应检讨割炬是否有射吸才能.检讨的办法是：起首拔下乙炔进气软管并弯折起来,再打开乙炔阀门和预热氧阀门.这时,将手指放在割炬的乙炔过气管接头上,假如手指觉得有抽力并能吸附在乙炔进气管接头上,解释割炬有射吸才能,可以应用;反之,解释割炬不正常,不克不及应用,应检讨补缀.本文章更多内容：<<上一页 - 1 - 2 - 3 - 4 - 5 - 下一页>>本文章共6789字,分5页,当前第3页,快速翻页：12345④检讨风线,办法是点燃火焰并将预热火焰调剂恰当.然后打开切割氧气阀门,不雅察切割氧流（即风线）的外形,风线应为笔挺.清楚的圆柱体并有恰当的长度.如许才干使工件瘦语概况滑腻清洁,宽窄一致.假如风线不规矩,应封闭所有的阀门,用通针或其他对象修整割嘴的内概况,使之滑腻.预热火焰的功率应依据板材厚度不合加以调剂,火焰性质应采取中性焰.（2）手工气割的操纵要点气割操纵中,起首点燃割炬,随即调剂火焰.火焰的大小依据钢板的厚度进行调剂,然后预热工件和进行切割.1）火焰调剂依据燃气与氧的混杂比不合,切割火焰分为碳化焰.中性焰和氧化焰,如图4所示.在应用乙炔的场合,氧与乙炔的体积比（O2/C2H2）为1.1~1.15时,形成的火焰为中性焰,由焰芯.内焰和外焰构成.焰芯为C2H2与O2的混杂气.内焰为C2H2与O2产生一次燃烧的反响区,其反响式为C2H2 O2→2CO H2在内焰中距离焰芯2~3mm处,温度最高,约3100°C.外焰是一次燃烧生成的CO和H2.空气中氧化合成而燃烧的区域,其反响式为→2CO2 H2O火焰温度约2500°C.外焰越长,呵护切割氧流的后果越好.O2/C2H2比值小于1.1时形成碳化焰,也有焰芯.内焰和外焰,内焰中消失未燃烧的碳,火焰长而软,温度也较低.O2/C2H2比值小于1.15时形成氧化焰,只有焰芯和外焰两部分.火焰短而挺直并陪同随“嘶.嘶……”声,最高温度可达约3300°C.因火焰中消失多余氧,具有氧化性.气割时一般应调剂火焰到中性焰,同时火焰的强度要适中.一般不采取碳化焰,因为碳化焰会使切割边沿增碳.调剂好火焰后,应该放出切割氧,检讨火焰性质是否有变更.切割火焰过强时会消失以下问题：①瘦语上边沿熔塌,并粘有颗粒状熔滴;②切割面不服整,光滑度变差;③瘦语下缘粘渣.切割火焰过弱时会产生以下问题：①切割速度减慢,且易产生切割中止现象;②易产生回火;③后拖量增大.应依据工件厚度.割嘴种类和质量请求肯定预热和切割火焰,其要点如下：①预热和切割火焰的功率（乙炔流量.氧气流量）要跟着钢板厚度增大而加大;②切割较厚钢板时,火焰宜用轻度碳化焰,以免瘦语上缘熔塌,同时也可使外焰长一些;③应用集中形割嘴和氧帘割嘴切割厚度20mm以下钢板时,火焰功率应大一些,以加快瘦语前缘加热到燃点,从而获得较高的切割速度;④切割碳含量较高或合金元素含量较高的钢材时,因它们的燃点较高,预热火焰的功率要大一些;⑤用单割嘴切割坡口时,因熔渣被吹向瘦语外侧,为填补热量,要加大火焰的功率;⑥应用石油气或自然气作为燃气,因其火焰温度低,预热时光较长;在切割小尺寸零件等需频仍预热起割的场合,为进步切割效力,可把火焰调节成氧化焰,开端切割后再恢复到中性焰.2）操纵技巧气割操纵因小我的习惯不合,可以有所不合.一般是右手把住割炬把手,以右手的拇指和食指把住预热氧的阀门,以便于调剂预热火焰和当回火时实时割断预热氧气.左手的拇指和食指把住开关心割氧的阀门,同时还要起控制倾向的感化.其余三个手指安稳地托住混杂室.上身不要弯得太低,呼吸要有节拍;眼睛应注目和割嘴,并侧重注目割口前面的割线.这种气割办法为“抱切法”,一般是按照从右向左的倾向切割.开端切割时,先预热钢板的边沿,待瘦语地位消失微红的时刻,将火焰局部移出边沿线以外,同时慢慢打开切割氧气阀门.当有氧化铁渣随氧气流一腾飞出时,证实已经割透,这时应移动割炬逐渐向前切割.切割很厚的金属时,割嘴与被切割金属概况大约成10°~20°倾角,以便能更好地加热割件边沿,使切割进程轻易开端.切割厚度50mm以下的金属,割嘴开端应与被切割金属概况成垂直地位.假如是从零件内廓开端切割,必须预先在被切割件上面作孔（孔的直径等于切割宽度）.开端切割时,先用预热火焰加热金属边沿,直至加热到使其能在氧中可以燃烧的温度,即在割件概况层消失将要融化的状况时,再放出切割氧进行切割.切割时割嘴与被切割金属概况的距离应依据火焰焰心长度来决议,最好使焰心尖端距割件1.5~3mm,毫不成使火焰焰心触及割件概况.为了包管割缝质量,在全体气割进程中,割嘴到割件概况的距离应保持一致.沿直线切割钢板时,割枪应向活动反倾向竖直20°~30°,这时切割最为有用.但在沿曲线外轮廓切割时,割嘴必须严厉垂直于切割金属的概况.切割进程中,有时因割嘴过热和氧化铁渣的飞溅,使切割割嘴堵住或乙炔供给不实时,割嘴产生鸣爆并产生回火现象.这时应敏捷封闭预热氧气阀门,阻拦氧气倒流入乙炔管内,使回火熄灭.假如此时割炬内还在发出嘶嘶的响声,解释割炬内回火尚未熄灭,这时应敏捷再将乙炔阀门封闭或敏捷拔下割炬上的乙炔软管,使回火的火焰气体排出.处理完毕后,应先检讨割炬的射吸才能,然后才可以从新点燃割炬.气割进程中,若操纵者需移出发体地位时,应先封闭切割氧阀门,然后移出发体地位.假如切割较薄的钢板,在封闭切割氧的同时,火焰应敏捷分开钢板概况,以防止因板薄受热快,引起变形和使割缝从新粘合.当持续切割时,割嘴必定要瞄准割缝的接割处,并恰当预热,然后慢慢打开切割氧气阀门,持续进行切割.切割邻近终点时,割嘴应向切割进步的反倾向竖直一些,以利于钢板的下部提前割透,使收尾的割缝较整洁.当到达终点时,应敏捷封闭切割氧气的阀门并将割炬抬起,然后封闭乙炔阀门,最后封闭预热氧气阀门.假如停滞工作时光较长,应将氧气阀门封闭,松开减压器调节螺丝,并将氧气胶管中的氧气放出.停滞切割工作时,将减压器卸下并将乙炔供气阀门封闭.气割缺点及防止措施气体火焰切割功课中,经常因为气割工艺参数调剂和操纵不当,会造成各类切割缺点.切割之后的瘦语状况及原因见图5.气割临盆中罕有缺点的种类.产生原因及防止措施见表6.第11页，共11页。
数控火焰切割工艺-精度气割精度是指被数控切割机切割完的工件几何尺寸与其图纸尺寸对比的误差关系，切割质量是指工件切割断面的表面粗糙度、切口边缘的熔化塌边程度、切口下边缘是否有挂渣和割缝宽度的均匀性等。
影响钢板火焰切割质量的三个要素（气体、切割速度、割嘴高度）1．气体（1）氧气：氧气是可燃气体燃烧时所必须的，以便为达到钢材的点燃温度提供所需的能量；另外，氧气是钢材被预热达到燃点后进行燃烧所必须的。
切割钢材所用氧气必须要有较高的纯度，一般要求在99.5%以上，一些先进国家的工业标准要求氧气纯度在99.7%以上。
氧气纯度每降低0.5%，钢板的切割速度就要降低10%左右。
如果氧气纯度降低0.8%-1%，不仅切割速度下降15%-20%，同时，割缝也随之变宽，切口下端挂渣多并且清理困难，切割断面质量亦明显劣变，气体消耗量也随着增加。
显然，这就降低了生产效率和切割质量，生产成本也就明显地增加了（见图9-1）。
图9-1 在相同的氧气压力下，氧气纯度对切割时间和氧气消耗量的影响。
采用液氧切割，虽然一次性投资大，但从长远看，其综合经济指标比想象的要好得多。
气体压力的稳定性对工件的切割质量也是至关重要的。
波动的氧气压力将使切割断面质量明显劣变。
气压压力是根据所使用的割嘴类型、切割的钢板厚度而调整的。
切割时如果采用了超出规定数值的氧气压力，并不能提高切割速度，反而使切割断面质量下降，挂渣难清，增加了切割后的加工时间和费用。
（2）可燃性气体：火焰切割中，常用的可燃性气体有乙炔、煤气、天然气、丙烷等，国外有些厂家还使用MAPP，即：甲烷+乙烷+丙烷。
一般来说，燃烧速度快、燃烧值高的气体适用于薄板切割；燃烧值低、燃烧速度缓慢的可燃性气体更适用于厚板切割，尤其是厚度在200mm以上的钢板，如采用煤气或天然气进行切割，将会得到理想的切割质量，只是切割速度会稍微降低一些。
相比较而言，乙炔比天然气要贵得多，但由于资源问题，在实际生产中，一般多采用乙炔气体，只是在切割大厚板同时又要求较高的切割质量以及资源充足时，才考虑使用天然气。
中国洛阳浮法玻璃的发明者之一，姜宏先生等人的专著《浮法玻璃生产技术和设备》谈到，上世纪初Hitchcook和 Heal提出的使玻璃液在熔融的金属液表面进行热处理的设想是浮法玻璃发明的雏形。
以后经历了约五十余年的努力，最终诞生的浮法玻璃生产技术的发明，对玻璃制品的发展和世界文明的推动，做出了多么巨大的贡献！熔融金属的本质一是对玻璃的支撑、二是对玻璃表面的加热。
这种作用的本质一直是玻璃制品制造的精髓，可以追溯到对玻璃制品的发展有划时代意义的玻璃吹制技术的发明，至今仍然是容器玻璃制造的最重要的方法之一，吹制技术的原理就是火焰的利用和气力成型的巧妙结合，火焰可使玻璃分离、结合、成型、又可使玻璃具有光亮的表面，所以玻璃火焰技术的机理及合理使用值得我们永不停顿的探讨和发展。
一.火焰用于玻璃制品的切割、爆口玻璃制品的切割，爆口工艺就是生产过程中制品分解成部分，或者去掉工艺性的部分。
在机器吹吹、压吹法生产中吹口的去除，人工吹制时冒盖和制品的分离，管制安瓿针剂瓶自动拉延后的一分为二，玻璃仪器制造中灯工的基础操作等。
主要有下面一些方法：a，在切割处喷射高温尖锐火焰，随后用传热很快的金属刀锋轻触受热的玻璃，制品就会在切割处分离。
这是利用玻璃受急冷急热时瞬间产生极大的温度因力，超过了玻璃的强度极限。
因为割口时伴有玻璃的爆裂声，这一工艺在一般的玻璃制品厂称为爆口。
此方法的进一步发展是利用硬度高于玻璃的割刀，先在玻璃的切割处划痕，留下裂纹，然后再用火焰喷烧此时制品也会自行分开，究其本质火焰在裂纹上下产生热应力，使裂纹迅速扩大而断裂。
由于玻璃是一种脆性材料，表面一旦有微小的裂纹，其强度就大大降低，一般只有原来的百分之一。
这样热应力就可以小些，也即加热的火焰温度可以低些，同样情况下能源就可节约。
也因为玻璃切割工具的发展，成本已低。
爆裂应力小，割口处易平整，所以这种方法值得推广。
所用的设备只有一些单工位的手工机械，效果不大，在一些品种规格较多的工厂，还是直接由人工在完成。
1.0 目的为了进一步规范车间火焰切割标准化工作，规范火焰切割作业的管理，特制订本规则。
2.0 适用范围本规则适用于本公司火焰切割标准作业步骤的控制，（包括：手动割炬、半自动切割机、数控火焰切割机等设备切割方式）。
3.0 编写依据JB/T5000.2-2007《重型机械通用技术条件，第二部分：火焰切割件》，JB3092-82《火焰切割面质量技术要求》。
4.0 内容4.1 切割前的准备工作4.1.1 检查工作场地，将有碍切割的杂物清理干净。
工作场地附近不得有易燃、易爆的物品。
4.1.2 对火焰切割设备的检查：a）应检查气源与切割设备之间的胶管连接有无漏气，气源是否正常。
b）应检查割炬是否正常。
各割炬的切割风线是否为笔直而清晰的圆柱体，否则应用通针清理割咀的内孔。
c）应检查割炬纵向行走机构、横向调节机构、上下调节机构是否处于正常状态。
4.1.3 根据车间下料排版，仔细核对待切割的钢板的宽度、长度和厚度，材料是否符合要求。
4.1.4 吊运钢板至合适的切割位置。
4.1.5 调整钢板的位置，保证钢板的两侧面与切割方向平行。
保证整张钢板处于水平一致状态，并清理钢板表面。
4.1.6 手工切割或半自动切割时，在钢板端部，根据排版所要下的料宽进行划线。
a）划线时应考虑割缝的宽度。
b）切割条料的宽度许用公差：对于H 型钢，其翼、腹板的公差范围为0～-2 ㎜；箱型柱翼腹板的公差范围应为 0～+2 ㎜。
4.2 切割工艺4.2.1 预热及切割火焰应采用中性焰。
4.2.2 应根据所切割钢板的厚度选用合适型号的割嘴和切割的工艺参数。
具体按表1 规定参数执行。
表1火焰切割机（氧-丙烷）切割工艺参数选择表4.2.3 切割操作程序a）调整各割炬的位置，保证各割炬处于个割缝线的正上方。
割炬离钢板表面的距离应为 10～ 15mm较为合适。
b）按表 1 的要求调整切割速度。
c）点燃割炬：首先打开可燃气体阀门，用点火器点燃割炬。
再开预热氧阀门，随即调整火焰至中性焰。
大厚度火焰切割熔渣处理方法的研究作者：王芳芳，徐洪福来源：《经济技术协作信息》 2018年第21期大厚度切割按照热切割技术行业的惯例，是切割厚度超过300mm钢材的工艺方式。
另外随着大厚度切割技术的发展，行业内把切割厚度为300 - lOOOmm钢材称为大厚度切割；切割厚度大于lOCOmm钢材为超大厚度切割。
大厚度和超大厚度的钢材切割方法，除金属切割法以外，普遍采用火焰切割法进行大厚度钢材的切割。
尤其是对大厚度的重型废钢，例如轧辊，大直径曲轴等的切割，传统的切割方式为人工切割，粗放型的气割方式，废弃的轧辊、曲轴等，平放至地面上进行切割，从割缝中流下的熔渣直接流到地面上，形成熔渣块。
这种方式效率低，工人的工作环境恶劣，而且严重污染环境等；随着切割技术的发展，大厚度的火焰切割机，可以实现大厚度、大直径废钢钢材的切割，钢材等被放在支撑钢材的支撑架上，支撑架设置成间隔，便于火焰切割，在支撑架的下面有的是地面，有的是水槽等，如图l。
对于熔渣的清理这些在一定程度上比较困难，且不方便。
本文针对重型废钢处理生产线上的重废钢火焰切割处理，给出几种处理切割熔渣的方法。
一、大厚度火焰切割的原理钢材的火焰切割是利用气体火焰将钢材表面加热到能够在氧气流中燃烧的温度，然后送进高纯度、高流速的切割氧，使钢中的铁在氯氛围中燃烧生成氧化铁熔渣，同时放出大量的热，借助这些燃烧热和熔渣不断加热钢材下层和切口前缘，使之也达到燃点，直至工件的底部。
与此同时，切割氧流把氧化铁熔渣吹掉，从而形成切口将钢材割开。
钢材火焰切割的实质是被切割的材料在纯氧中燃烧的过程，不是熔化过程。
钢材被切割时铁与氧的反应有以下几种形式，这些反应为放热反应。
Fe+0502:Fe0+267.8kJ2Fe+l.502:Fe203+8232kJ3Fe+202:Fe304+ll20.5kJ上述反应在切割过程中几乎同时进行，快速反应，在切割反应区形成三种铁的氧化物，放出大量的热量。
火焰切割工艺汇总火焰切割精度是指被切割完的工作几何尺寸与其图纸尺寸对比的误差关系，切割质量是指工件切割断面的表面粗糙度、切口上边缘的熔化塌边程度、切口下边缘是否有挂渣和割缝宽度的均匀性等。
而火焰切割精度依靠其工艺参数来保证，影响火焰切割的主要因素有：1、可燃气体种类；2、割炬型号；3、切割氧纯度、压力、流量、氧流形状；4、切割速度、倾角；5、火焰调整；6、预热火焰能率；7、割嘴与工件间的倾斜角、割嘴离工件表面的距离等。
其中切割氧流起着主导作用。
切割氧流既要使金属燃烧，又要把燃烧生成的氧化物从切口中吹掉。
因此，切割氧的纯度、流量、流速和氧流形状对火焰切割质量和切割速度有重要的影响。
一、可燃气体种类火焰切割中，常用的可燃性气体有乙炔、煤气、天然气、丙烷等，一般来说，燃烧速度快、燃烧值高的气体适用于薄板切割；燃烧值低、燃烧速度缓慢的可燃性气体更适用于厚板切割，尤其是厚度在200mm 以上的钢板，如采用煤气或天然气进行切割，将会得到理想的切割质量，只是切割速度会稍微降低一些。
二、割炬型号被割件越厚，割炬型号、割嘴号码、氧气压力均应增大，氧气压力与割件厚度、割炬型号、割嘴号码的关系是切割速度会稍微降低一些。
（在实际生产当中，切割速度差不多的情况下应优先选用小点的割嘴，优点有：切割面质量比较高、热变形小、节约燃气和氧气。
三、切割氧纯度、压力、流量、氧流形状切割氧纯度氧气的纯度对氧气消耗量、切口质量和气割速度也有很大影响。
氧气纯度降低，氧气中的杂质如氮等在气割过程中会吸收热量，并在切口表面形成气体薄膜，阻碍金属燃烧，会使金属氧化过程缓慢、切割速度大为降低、割缝也随之变宽、切割面粗糙、切口下缘沾渣，而且氧气消耗量的增加。
因此,气割用的氧气的纯度应尽可能地提高，一般要求在99.5％以上。
若氧气的纯度降至95％以下，气割过程将很难进行。
要获得无粘渣的气割切口，氧气纯度需达到99.6%。
（这就是为什么液氧要比空气分离的氧气好用的原因。
火焰切割工艺汇总火焰切割精度是指被切割完的工作几何尺寸与其图纸尺寸对比的误差关系，切割质量是指工件切割断面的表面粗糙度、切口上边缘的熔化塌边程度、切口下边缘是否有挂渣和割缝宽度的均匀性等。
而火焰切割精度依靠其工艺参数来保证，影响火焰切割的主要因素有：1、可燃气体种类；2、割炬型号；3、切割氧纯度、压力、流量、氧流形状；4、切割速度、倾角；5、火焰调整；6、预热火焰能率；7、割嘴与工件间的倾斜角、割嘴离工件表面的距离等。
其中切割氧流起着主导作用。
切割氧流既要使金属燃烧，又要把燃烧生成的氧化物从切口中吹掉。
因此，切割氧的纯度、流量、流速和氧流形状对火焰切割质量和切割速度有重要的影响。
一、可燃气体种类火焰切割中，常用的可燃性气体有乙炔、煤气、天然气、丙烷等，一般来说，燃烧速度快、燃烧值高的气体适用于薄板切割；燃烧值低、燃烧速度缓慢的可燃性气体更适用于厚板切割，尤其是厚度在200mm 以上的钢板，如采用煤气或天然气进行切割，将会得到理想的切割质量，只是切割速度会稍微降低一些。
二、割炬型号被割件越厚，割炬型号、割嘴号码、氧气压力均应增大，氧气压力与割件厚度、割炬型号、割嘴号码的关系是切割速度会稍微降低一些。
（在实际生产当中，切割速度差不多的情况下应优先选用小点的割嘴，优点有：切割面质量比较高、热变形小、节约燃气和氧气。
三、切割氧纯度、压力、流量、氧流形状切割氧纯度氧气的纯度对氧气消耗量、切口质量和气割速度也有很大影响。
氧气纯度降低，氧气中的杂质如氮等在气割过程中会吸收热量，并在切口表面形成气体薄膜，阻碍金属燃烧，会使金属氧化过程缓慢、切割速度大为降低、割缝也随之变宽、切割面粗糙、切口下缘沾渣，而且氧气消耗量的增加。
因此,气割用的氧气的纯度应尽可能地提高，一般要求在99.5％以上。
若氧气的纯度降至95％以下，气割过程将很难进行。
要获得无粘渣的气割切口，氧气纯度需达到99.6%。
（这就是为什么液氧要比空气分离的氧气好用的原因。
）切割氧压力当割件较薄时，切割氧压力可适当降低。
但切割氧的压力不能过低，也不过高。
若切割氧压力过高，则切割缝过宽，切割速度降低，不仅浪费氧气，同还会使切口表面粗糙，而且还将对割件产生强烈的冷却作用。
若氧气压力过低，会使气割过程中的氧化反应减慢，切割的氧化物熔渣吹不掉，在割缝背面形成难以清除的熔渣粘结物，甚至不能将工件割穿。
随着切割氧压力的提高，氧流量相应增加，因此能够切割板厚度随之增大。
但压力增加到一定值，可切割的厚度也达到最大值，再增大压力，可切割的厚度反而减小。
切割氧压力对切割速度的影响大致相同。
在实际切割工作中，最佳切割氧压力可用试放“风线”的办法来确定。
对所采用的割嘴，当风线最清晰、且长度最长时，这时的切割压力即为合适值，可获得最佳的切割效果。
切割氧流量切割钢板时氧气流量对切割速度的影响，随着氧流量的增加，切割速度逐渐增大，切割速度提高，但超过某个界限值反而降低。
因此，对某一钢板厚度存在一个最佳氧流量值，此时不但切割质量最高，而且切割质量最好。
四、切割速度、倾角切割速度切割速度与工件厚度、割嘴形式有关，一般随工件厚度增大而减慢。
切割速度必须与切口内金属的氧化速度想适应。
切割速度直接影响到切割过程的稳定性和切割断面质量。
如果想人为地调高切割速度来提高生产效率和用减慢切割速度来最佳地改善切割断面质量，那是办不到的，只能使切割断面质量变差。
切割速度太慢会降低生产率，使切口上缘熔化塌边，下边缘产生圆角、切割断面下半部分出现水冲状的深沟凹坑等；太快则后拖量过大，使切割断面出现凹陷和挂渣等质量缺陷，严重的甚至割不透，造成切割中断。
机器切割速度比手工切割速度高通过观察熔渣从切口喷出的特点，可调整到合适的切割速度。
在正常的火焰切割过程中，切割氧流相对垂直的割炬来说稍微偏后一个角度，其对应的偏移叫后拖量（见图）。
切割速度可根据熔渣火花在切口中落下的方向来掌握，速度过低时，没有后拖量，工件下面割口处的火花束向切割方向偏移。
如提高割炬的运行速度，火花束就会向相反的方向偏移，当火花束与切割氧流平行或稍偏向前方排出时时，就认为该切割速度正常。
速度过高时，火花束明显后偏。
直线切割时，可采用火花稍偏向后方排出的较快的速度切割倾角割嘴与割件间的切割倾角直接影响气割速度和后拖量。
切割倾角的大小主要根据工件厚度来确定。
一般气割4mm以下厚的钢板时，割嘴应后倾25°～45°；气割4～20mm厚的钢板时，割嘴应后倾20°～30°；气割20～30mm厚的钢板时，割嘴应垂直于工件；气割工件厚度大于30mm时，起割时为5°～10°的前倾角，割透后割嘴垂直于工件，结束时为5°～10°的后倾角。
手工曲线切割时，割嘴垂直于工件。
割嘴的切割倾角与切割厚度的关系如图1-1。
割嘴与工件间的倾角对气割速度和后拖量产生直接影响，如果倾角选择不当，不但不能提高气割速度，反而会增加氧气的消耗量，甚至造成气割困难，如图2-2。
五、火焰的调整通过调整氧气和乙炔的比例可以得到三种切割火焰：中性焰（即正常焰），氧化焰，还原焰，见图3-3正常火焰的特征是在其还原区没有自由氧和活性碳，有三个明显的区域，焰芯有鲜明的轮廓（接近于圆柱形）。
焰芯的成分是乙炔和氧气，其末端呈均匀的圆形和光亮的外壳。
外壳由赤热的碳质点组成。
焰芯的温度达1000℃。
还原区处于焰芯之外，与焰芯的明显区别是它的亮度较暗。
还原区由乙炔未完全燃烧的产物——氧化碳和氢组成，还原区的温度可达3000℃左右。
外焰即完全燃烧区，位于还原区之外，它由二氧化碳和水蒸气、氮气组成，其温度在1200~2500℃之间变化。
氧化焰是在氧气过剩的情况下产生的，其焰芯呈圆锥形，长度明显地缩短，轮廓也不清楚，亮度是暗淡的；同样，还原区和外焰也缩短了，火焰呈紫蓝色，燃烧时伴有响声，响声大小与氧气的压力有关，氧化焰的温度高于正常焰。
如果使用氧化焰进行切割，将会使切割质量明显地恶化。
还原焰是在乙炔过剩的情况下产生的，其焰芯没有明显的轮廓，其焰芯的末端有绿色的边缘，按照这绿色的边缘来判断有过剩的乙炔；还原区异常的明亮，几乎和焰芯混为一体；外焰呈黄色。
当乙炔过剩太多时，开始冒黑烟，这是因为在火焰中乙炔燃烧缺乏必须的氧气造成的。
图1-1 图2-2图3-3预热火焰的能量大小与切割速度、切口质量关系相当密切。
随着被切工件板厚的增大和切割速度的加快，火焰的能量也应随之增强，但又不能太强，尤其在割厚板时，金属燃烧产生的反应热增大，加强了对切割点前沿的预热能力，这时，过强的预热火焰将使切口上边缘严重熔化塌边。
太弱的预热火焰，又会使钢板得不到足够的能量，逼使减低切割速度，甚至造成切割过程中断。
所以说预热火焰的强弱与切割速度的关系是相互制约的。
一般来说，切割200mm以下的钢板使用中性焰可以获得较好的切割质量。
在切割大厚度钢板时应使用还原焰预热切割，因为还原焰的火焰比较长，火焰的长度应至少是板厚的1.2倍以上。
六、预热火焰能率预热火焰的作用是把金属工件加热至金属在氧气中燃烧的温度，并始终保持这一温度，同时还使钢材表面的氧化皮剥离和熔化，便于切割氧流与金属接触。
预热火焰是影响气割质量的重要工艺参数。
气割时一般选用中性焰或轻微的氧化焰。
碳化焰因有游离碳的存在，会使切口边缘增碳，所以不能采用。
同时火焰的强度要适中应根据工件厚度、割嘴种类和质量要求选用预热火焰。
如在气割厚钢板时，由于气割速度较慢，为防止割缝上缘熔化，应相应使火焰能率降低；若此时火焰能率过大，会使割缝上缘产生连续珠状钢粒，甚至熔化成圆角，同时还造成割缝背面粘附熔渣增多，而影响气割质量。
如在气割薄钢板时，因气割速度快，可相应增加火焰能率，但割嘴应离工件远些，并保持一定的倾斜角度；若此时火焰能率过小，使工件得不到足够的热量，就会使气割速度变慢，甚至使气割过程中断。
1、预热火焰的功率要随着板厚的增大而加大，割件越厚，预热火焰功率越大；2、在切割较厚钢板时，应采用轻度碳化焰，以免切口上缘熔塌，同时也可使外焰长一些。
3、使用扩散型割嘴和氧帘割嘴切割厚度200mm 以下钢板时，火焰功率选大一些，以加速切口的前缘加热到燃点，从而获得较高的切割速度。
4、切割碳含量较高或合金元素教多的钢材时，因为他们燃点较高，预热火焰的功率要大一些。
5、用单割嘴切割坡口时，因熔渣被吹向切口外侧，为补充能量，要加大火焰功率。
七、割嘴与工件间的倾斜角、割嘴离工件表面的距离割嘴到工件表面的距离是根据工件厚度及预热火焰长度来确定。
割嘴高度过低会使切口上线发生熔塌，飞溅时易堵塞割嘴，甚至引起回火。
割嘴高度过大，热损失增加，且预热火焰对切口前缘的加热作用减弱，预热不充分，切割氧流动能下降，使排渣困难，影响切割质量。
同时进入切口的氧纯度也降低，导致后拖量和切口宽度增大，在切割薄板场合还会使切割速度降低。
割嘴离工件表面的距离通常火焰焰芯离开工件表面的距离应保持在3～5mm的范围内，这样，加热条件最好，而且渗碳的可能性也最小。
如果焰芯触及工件表面，不仅会引起割缝上缘熔化，还会使割缝渗碳的可能性增加。
一般来说，切割薄板时，由于切割速度较快，火焰可以长些，割嘴离开工件表面的距离可以大些；切割厚板时，由于气割速度慢，为了防止割缝上缘熔化，预热火焰应短些，割嘴离工件表面的距离应适当小些，这样，可以保持切割氧流的挺直度和氧气的纯度，使切割质量得到提高。
数控火焰切割质量缺陷与原因分析在实际生产过程中，经常会产生这样或那样的质量问题，一般有如下几种缺陷：边缘缺陷，切割断面缺陷，挂渣、裂纹等。
而造成质量事故的原因很多，如果氧气纯度保证正常，设备运行正常，那么造成火焰切割质量缺陷的原因主要表现在如下几个方面：割炬、割嘴、钢材本身质量、钢板材质。
1．上边缘切割质量缺陷这是由于熔化而造成的质量缺陷。
（1）上边缘塌边现象：边缘熔化过快，造成圆角塌边。
原因：①切割速度太慢，预热火焰太强；②割嘴与工件之间的高度太高或太低；使用的割嘴号太大，火焰中的氧气过剩。
（2）水滴状熔豆串（见图9-9）现象：在切割的上边缘形成一串水滴状的熔豆。
原因：①钢板表面锈蚀或有氧化皮；②割嘴与钢板之间的高度太小，预热火焰太强；③割嘴与钢板之间的高度太大。
（3）上边缘塌边并呈现房檐状（见图9-10）现象：在切口上边缘，形成房檐状的凸出塌边。
原因：①预热火焰太强；②割嘴与钢板之间的高度太低；③切割速度太慢；割嘴与工件之间的高度太大，使用的割嘴号偏大，预热火焰中氧气过剩。
（4）切割断面的上边缘有挂渣（见图9-11）现象：切口上边缘凹陷并有挂渣。
原因：①割嘴与工件之间的高度太大，切割氧压力太高；②预热火焰太强。
2．切割断面凹凸不平，即平面度差（1）切割断面上边缘下方，有凹形缺陷（见图9-12）现象：在接受切割断面上边缘处有凹陷，同时上边缘有不同程度的熔化塌边。
