组态王应用

引言在工业监控系统中，国产组态软件的应用越来越普遍，其中组态王组态软件具有良好的图形界面、丰富的驱动程序和网络功能，价格适中，因而在国内冶金、电力等领域应用广泛。

但是，组态王并非面面俱到，有时需要利用其他软件弥补其薄弱环节。

本文基于组态王组态软件和Visual Basic 6.0实现了一种适合工业现场的远程监控系统，该方法既利用组态软件方便快捷的界面设计功能，又可借助VB编程实现大数据量的串口通信、复杂的数据分析和处理等功能。

本系统投入运行后，对武钢工业港的6312站和1#混匀取料机进行在线监测和故障诊断。

实际运行效果表明：该监控系统实现了武钢工业港中控室和各监控点之间连续、可靠的数据信息交换，是一种经济实用、安全有效的工业监控方式。

1、监控系统的硬件结构本系统采用无线传输装置、数据采集装置和工控机，以分布式控制方式组成监控系统。

在监控系统中，主站上位机采用1台工业PC机作为中控室的主机，从站下位机为2台现场数据采集装置，分别连接6312站和1#混匀取料机的信号源。

作为信息终端的上、下位机通过串行端口与无线传输装置相连，以无线通信的方式进行数据信息的相互传输，形成一个三级网络系统，监控系统基本结构如图1所示。

图1 监控系统基本结构图上位机中的组态王软件负责向下位机发送地址信息和控制命令，接收来自下位机管理设备的相关运行状态及参数信息，完成对生产过程的动态模拟显示和相关的数据处理，提供信息报警和数据报表等功能。

下位机完成对设备数据的实时采集，然后响应主站的请求，通过无线传输装置将设备的更新数据以无线通信的方式及时上传至主站的上位机中，实现设备点检状态的在线监测。

2、组态王软件的设计2.1 组态王简介组态王是一款国产组态软件，它具有①丰富的图库及图库开发工具，通过形象简单的组态工作，即可构成所需功能的界面；②大量的设备驱动接口，支持国内主流的各种PLC、智能仪表、板卡和现场总线等工控产品；③一种类似C语言的编程环境，便于建立命令语言文本，处理一些简单的算法和操作；④内嵌许多控件函数、命令语言函数供用户调用，另外支持自定义函数。

组态王在自动配料系统中的应用一、引言随着科技的不断发展，自动化技术已经广泛应用于各个领域。

在工业生产中，自动化技术的应用可以提高生产效率、降低成本、保证产品质量等方面发挥重要作用。

其中，自动配料系统是工业生产中常见的一种自动化应用。

组态王是一款常用于自动化控制系统中的软件，本文将介绍组态王在自动配料系统中的应用。

二、自动配料系统概述1. 自动配料系统的定义自动配料系统是指通过计算机控制和监测，实现原材料按照一定比例进行混合和加工的过程。

它可以实现快速、准确地完成复杂的配方计算和混合操作，提高生产效率和产品质量。

2. 自动配料系统的组成自动配料系统主要由计算机控制器、传感器、执行器和人机界面等组成。

其中，计算机控制器是整个系统的核心部分，它通过编程实现对传感器和执行器的控制，并与人机界面进行交互。

3. 自动配料系统的应用领域自动配料系统广泛应用于食品加工、化工生产、制药等领域。

在这些领域中，自动配料系统可以大大提高生产效率和产品质量，减少人工操作的误差和劳动强度。

三、组态王在自动配料系统中的应用1. 组态王的定义组态王是一款常用于自动化控制系统中的软件，它可以实现对工业过程进行监测、控制和数据采集等功能。

组态王具有操作简单、功能强大、可靠性高等特点，被广泛应用于各个行业。

2. 组态王在自动配料系统中的作用组态王在自动配料系统中扮演着重要角色，它主要负责以下几个方面的任务：（1）数据采集：组态王通过连接传感器和执行器，实时采集原材料的温度、压力、流量等参数，并将数据传输到计算机控制器进行处理。

（2）监测与控制：组态王可以实时监测原材料的状态，并根据设定好的配方比例进行控制操作。

同时，它还能够检测异常情况并及时报警。

（3）数据处理与显示：组态王可以将采集到的数据进行处理，并通过人机界面显示出来。

这些数据可以帮助工厂管理人员了解生产过程中的情况，并进行优化调整。

3. 组态王在自动配料系统中的具体应用组态王在自动配料系统中的应用主要包括以下几个方面：（1）配方管理：组态王可以实现对配方进行管理和设置，包括原材料种类、比例、加工过程等。

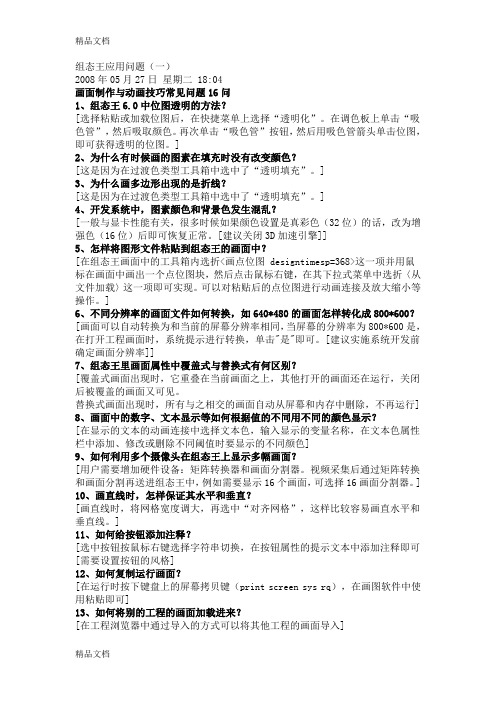

组态王应用问题（一）2008年05月27日星期二 18:04画面制作与动画技巧常见问题16问1、组态王6.0中位图透明的方法？[选择粘贴或加载位图后，在快捷菜单上选择“透明化”。

在调色板上单击“吸色管”，然后吸取颜色。

再次单击“吸色管”按钮，然后用吸色管箭头单击位图，即可获得透明的位图。

]2、为什么有时候画的图素在填充时没有改变颜色？[这是因为在过渡色类型工具箱中选中了“透明填充”。

]3、为什么画多边形出现的是折线？[这是因为在过渡色类型工具箱中选中了“透明填充”。

]4、开发系统中，图素颜色和背景色发生混乱？[一般与显卡性能有关，很多时候如果颜色设置是真彩色（32位）的话，改为增强色（16位）后即可恢复正常。

[建议关闭3D加速引擎]]5、怎样将图形文件粘贴到组态王的画面中？[在组态王画面中的工具箱内选折<画点位图 designtimesp=368>这一项并用鼠标在画面中画出一个点位图块，然后点击鼠标右键，在其下拉式菜单中选折〈从文件加载〉这一项即可实现。

可以对粘贴后的点位图进行动画连接及放大缩小等操作。

]6、不同分辨率的画面文件如何转换，如640*480的画面怎样转化成800*600？[画面可以自动转换为和当前的屏幕分辨率相同，当屏幕的分辨率为800*600是，在打开工程画面时，系统提示进行转换，单击"是"即可。

[建议实施系统开发前确定画面分辨率]]7、组态王里画面属性中覆盖式与替换式有何区别？[覆盖式画面出现时，它重叠在当前画面之上，其他打开的画面还在运行，关闭后被覆盖的画面又可见。

替换式画面出现时，所有与之相交的画面自动从屏幕和内存中删除，不再运行] 8、画面中的数字、文本显示等如何根据值的不同用不同的颜色显示？[在显示的文本的动画连接中选择文本色，输入显示的变量名称，在文本色属性栏中添加、修改或删除不同阈值时要显示的不同颜色]9、如何利用多个摄像头在组态王上显示多幅画面？[用户需要增加硬件设备：矩阵转换器和画面分割器。

组态王软件的各种功能与应用使用组态王的网络功能需要在局域网中建立若干服务器和客户机，通常建立一台服务器和多台客户机，需要分别在服务器和客户机上设置参数。

首先，确定所有的计算机在同一个局域网内，每台客户机能够在网上邻居访问到服务器。

然后服务器和客户机分别在本机上要打开同一个组态王程序，服务器上的程序还要完全共享。

配置服务器：打开一个组态王程序，双击左边窗口的“网络配置”，在弹出的窗口中选择“连网”，然后在“本机节点名”中键入本机的计算机名，比如czg；然后在节点类型中选中“本机是登录服务器”和“本机是I/O服务器”，至此，服务器的设置完毕。

客户机配置：1、在本机上打开同一个组态王程序，选择最左侧的按键“站点”，右键单击左侧空白处,选择“新建远程站点”，点击“读取节点配置”，在网上邻居上找到服务器czg上所共享的组态王程序，点击确定。

2、点击界面左侧的“系统”按键，双击网络配置，选择连网，输入本机节点名，即计算机名，比如guan；节点类型中选择登录服务器czg；客户配置中选中“客户”和I/O服务器下面的czg，点击“确定”。

3、点击“数据词典”，选择一变量，如“ADAM4017AI0”，右键单击，选择变量名称替换，在弹出的对话框中选中“变量使用报告（不改变数据词典）”，然后点击“替换为”后面的？号，在弹出对话框中点击左侧窗口中的czg ，然后选择右侧窗口中的“ADAM4017AI0”变量，点击“确定”，然后点击替换，即可。

以此类推，分别替换其他变量。

至此，服务器和客户机的配置都已经完成，其他客户机的配置可以这样进行。

将刚刚配置好的一台客户机上的组态王程序复制到其他作为客户机上的计算机上。

然后在每台计算机上分别打开，双击“网络配置”，将“本机节点名”更改为本机计算机名即可。

一、引言随着工业自动化程度的不断提高，组态软件在工业控制系统中的应用越来越广泛。

组态王软件作为一款优秀的工控组态软件，具有强大的功能和丰富的应用案例。

为了提高自己的实际操作能力，我参加了组态王软件应用实训，以下是我对实训过程的总结和体会。

二、实训目的1. 熟悉组态王软件的基本功能和使用方法；2. 掌握组态王软件的工程创建、画面设计、动画连接、脚本编写等操作；3. 提高实际应用组态王软件解决工程问题的能力。

三、实训内容1. 组态王软件的基本功能和使用方法组态王软件是一款功能强大的工控组态软件，主要包括以下功能：（1）工程管理：创建、编辑、备份、恢复工程文件；（2）画面设计：设计工程画面，包括基本图形、动画、按钮、文本等；（3）动画连接：设置动画元素与实际硬件的连接关系；（4）脚本编写：编写脚本程序，实现控制逻辑；（5）报警管理：设置报警规则，实时监控报警信息；（6）趋势曲线：实时显示历史数据变化趋势；（7）报表系统：生成报表，便于数据分析和统计。

2. 组态王软件的工程创建与画面设计在实训过程中，我学习了如何创建一个新工程，并设计了一个简单的工程画面。

具体步骤如下：（1）打开组态王软件，选择“新建工程”选项；（2）设置工程名称、描述、版本等信息；（3）选择工程类型，如标准工程、监控工程等；（4）设计工程画面，包括添加基本图形、动画、按钮、文本等元素；（5）调整元素位置、大小、颜色等属性，使画面美观、实用。

3. 动画连接与脚本编写在实训过程中，我学习了如何将动画元素与实际硬件连接，并编写脚本程序实现控制逻辑。

具体步骤如下：（1）在工程浏览器中，选择动画元素；（2）设置动画元素与实际硬件的连接关系，如PLC、传感器等；（3）编写脚本程序，实现控制逻辑，如启动、停止、报警等；（4）测试脚本程序，确保控制逻辑正确。

4. 报警管理与趋势曲线在实训过程中，我学习了如何设置报警规则，实时监控报警信息，并查看趋势曲线。

组态王应用案例北京市排水泵站在线监测系统1. 引言城市排水设施是城市工业污水、居民生活污水、雨水和泉水的接纳、输送、处理和处置设施的总称，是城市千家万户、各行各业不可缺少的公用设施，是保护环境、防止污染的重要系统，也是城市现代化程度的标志。

近几年来，排水行业迅速发展，排水企业信息化建设上了个台阶，很多企业已经在统一规划下逐步建设了办公系统、管理信息系统、地理信息系统、数据管理平台等企业应用，支撑了企业主要业务，提高的管理水平，增加了企业收益。

北京排水集团承担了对北京市中心城区89座排水泵站和4000余公里排水管网设施的运行和管理职责。

以排水设施地理信息系统为枢纽，逐步实现对污水收集、处理、回用的系统化、现代化管理，全力确保污水收集系统的安全运行，特别是日常巡视、雨季防汛工作，并利用先进的排水管道检查维护设备对排水管网实施现代化管理。

北京市排水集团为了在汛期来临时及时获得各泵站的雨量信息，为集团防汛工作提供更多数据支持，并提高泵站日常生产的科学管理水平，使泵站供电、设备、仪表在比较优化的条件下运行，集团在2012年建设了北京市排水泵站在线监测系统。

新系统实现了北京市排水集团所辖全部泵站在线数据采集和集中展现。

实时掌握泵站的生产运行情况和降雨情况，实现企业上下一体化的运营管理。

平台实现主要功能如下：采集泵站基本运行数据，为分公司日常管理提供支持。

综合泵站运行数据和雨量数据，为防汛工作提供调度支持。

采集泵站设备运行数据，为泵站设备管理提供基础数据。

2. 项目背景本项目包含集中进行泵站端的现场数据采集，包括采集89座泵站的运行参数、77座雨水泵站的雨量数据以及整合现状23个在线雨量计的数据，并建设中心端泵站在线监控系统实现全部在线监测数据的集中展现。

目前全部泵站中有41座具有本地PLC控制，其他泵站无PLC控制系统。

随着今后泵站升级改造项目的实施，全部泵站将实现PLC控制，为确保系统平台统一性,改造后的泵站在线监测数据将接入本项目建设的泵站在线监控系统。

组态王软件功能介绍组态王是一款用于工业自动化系统中的配置软件，它提供了丰富的功能和工具，可用于创建和配置人机界面（HMI），数据监视和控制系统。

以下是组态王软件的功能介绍。

2.多种通信协议支持：组态王软件支持多种通信协议，可以与各种设备和系统进行通信，如PLC、DCS、数据采集器、变频器等。

这使得用户可以轻松地接入和监控不同设备的数据，并进行控制和操作。

3.实时数据监视和历史数据记录：组态王软件可以实时监视和显示数据，并为用户提供了实时数据图形化显示的功能。

它还具备历史数据记录的能力，可以将数据保存为文件或数据库中，以便用户进行回溯和分析。

4.报警和事件管理：组态王软件提供了报警和事件管理功能，可以监控和记录设备发出的报警和事件信息。

当发生异常情况时，用户可以接收到报警通知，并采取相应的措施。

5.数据分析和报表生成：组态王软件具有数据分析和报表生成功能，可以对历史数据进行统计和分析，生成各种图表和报表，帮助用户了解和评估系统的性能和效果。

6.远程监控和控制：组态王软件支持远程访问和控制，用户可以通过互联网或局域网远程监控和控制系统。

这使得用户能够随时随地对系统进行监视和操作，提高了运行效率和响应速度。

7.多语言支持：组态王软件支持多种语言，可以满足不同地区和用户的语言需求。

用户可以选择他们熟悉和使用的语言进行配置和操作，提高了软件的易用性和适应性。

8.安全性和权限控制：组态王软件具有强大的安全性和权限控制功能，可以保护系统数据的安全性和完整性。

用户可以进行身份验证和授权，限制不同用户对系统的访问和操作权限，防止未经授权的访问和操纵。

9.灵活且可扩展的架构：组态王软件具有灵活的架构，可以根据用户的需求进行定制和扩展。

用户可以通过编写脚本或使用插件来扩展软件的功能，满足特定的应用要求。

总之，组态王软件是一款功能强大、易于使用和定制的工业自动化配置软件。

它可以帮助用户轻松创建和配置人机界面，实时监视和控制数据，分析和报告系统性能，并提供安全性和权限控制等功能，为用户提供了一个高效、可靠和安全的工业自动化解决方案。
