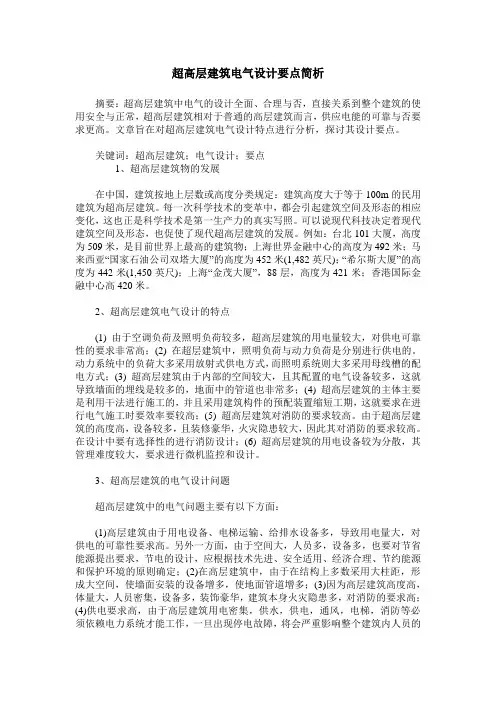

[超高层,要点,电气]超高层建筑电气设计要点浅析

超高层建筑电气设计要点简析摘要：超高层建筑中电气的设计全面、合理与否，直接关系到整个建筑的使用安全与正常，超高层建筑相对于普通的高层建筑而言，供应电能的可靠与否要求更高。

文章旨在对超高层建筑电气设计特点进行分析，探讨其设计要点。

关键词：超高层建筑；电气设计；要点1、超高层建筑物的发展在中国，建筑按地上层数或高度分类规定：建筑高度大于等于100m的民用建筑为超高层建筑。

每一次科学技术的变革中，都会引起建筑空间及形态的相应变化，这也正是科学技术是第一生产力的真实写照。

可以说现代科技决定着现代建筑空间及形态，也促使了现代超高层建筑的发展。

例如：台北101大厦，高度为509米，是目前世界上最高的建筑物；上海世界金融中心的高度为492米；马来西亚“国家石油公司双塔大厦”的高度为452米(1,482英尺)；“希尔斯大厦”的高度为442米(1,450英尺)；上海“金茂大厦”，88层，高度为421米；香港国际金融中心高420米。

2、超高层建筑电气设计的特点(1) 由于空调负荷及照明负荷较多，超高层建筑的用电量较大，对供电可靠性的要求非常高；(2) 在超层建筑中，照明负荷与动力负荷是分别进行供电的。

动力系统中的负荷大多采用放射式供电方式，而照明系统则大多采用母线槽的配电方式；(3) 超高层建筑由于内部的空间较大，且其配置的电气设备较多，这就导致墙面的埋线是较多的，地面中的管道也非常多；(4) 超高层建筑的主体主要是利用干法进行施工的，并且采用建筑构件的预配装置缩短工期，这就要求在进行电气施工时要效率要较高；(5) 超高层建筑对消防的要求较高。

由于超高层建筑的高度高，设备较多，且装修豪华，火灾隐患较大，因此其对消防的要求较高。

在设计中要有选择性的进行消防设计；(6) 超高层建筑的用电设备较为分散，其管理难度较大，要求进行微机监控和设计。

3、超高层建筑的电气设计问题超高层建筑中的电气问题主要有以下方面：(1)高层建筑由于用电设备、电梯运输、给排水设备多，导致用电量大，对供电的可靠性要求高。

简谈超高层建筑电气设计要点超高层建筑是指高度超过150m以上，超过200m以上的就是极高层，高层建筑电气设计为了超高层建筑的正常运行而必备，其安全性、可靠性要求极高，因此在设计的过程中要求设计者综合考量电气系统的安全可靠性和经济性，进行优化设计。

一、设计基本原则超高层建筑电气设计应具有安全性、可靠性、经济性、美观性及符合国家建设部门规定的基本原则。

电气设计要符合电气安全规范、节能标准、建筑物设计规范、火灾安全规范等，确保建筑物的安全使用。

二、基础系统设计者应综合分析和考虑超高层建筑的建筑形式、功能需求、用电量大小、现场环境等条件，结合技术标准进行电气系统设计，能够满足用户安全使用和操作的要求。

主要设计内容为：总体布线要素；电梯系统布线；空调与通风系统布线；消防系统布线；供电系统布线；音视频布线；信号布线等。

三、功能系统超高层建筑的功能系统由复杂的系统规划而形成，为了达到安全、可靠、节能和智能经济的设计目标，它要求设计者在选择设备时了解情况，对其设置功能和参数等进行优化设计和调试，并应根据有关国家标准和用户要求，设计合理、安全、可靠、节能的功能系统。

四、系统监控超高层建筑要求系统安全可靠，因此要求采用自动控制、自动报警和监控系统，以实现设备的监测、显示、定时开关和自动报警，当发生紧急情况时，可迅速发现故障，并具有自动报警功能，及时采取措施，确保系统的安全性。

五、节能与环保超高层建筑节能减排应优先考虑电源系统的节能、环保和经济性，采用智能化系统，将现场环境监测数据、用电数据和人口密度等信息通过网络传输，实时监测、分析、报警等，以节省电力。

超高层建筑电气设计是一项综合性工程，要求设计者具备丰富的技术知识、经验和能力，在设计过程中要遵循安全性、可靠性、节能性和经济性的原则，且要注重功能系统以及系统监控和节能减排的设计，以确保超高层建筑的可靠运行和安全使用。

试论超高层建筑电气设计的关键技术要点
超高层建筑电气设计是指针对高层建筑的电力供应、照明、通信、安全监控等方面进
行规划和设计。

由于超高层建筑的特殊性，其电气设计需要考虑许多关键技术要点。

第一个关键技术要点是电力供应。

超高层建筑所需的电力供应要稳定可靠。

设计师需
要根据建筑的用电负荷预估，合理安排电力配电设备的容量和数量。

要考虑到高层建筑可
能产生的断电、过载等故障，建立可靠的备用电源和电力转换系统，以确保连续不断的电
力供应。

第二个关键技术要点是照明设计。

超高层建筑的照明设计需要考虑到建筑的高度和复
杂的空间结构。

设计师需要合理安排灯具的位置和数量，以确保建筑内外的照明均匀明亮。

还需要考虑到能源的节约和环境保护，选择高效节能的照明设备和控制系统。

第三个关键技术要点是通信设计。

超高层建筑需要满足各种通信需求，包括电话、宽带、有线电视等。

设计师需要合理安排线缆布线，确保信号的传输质量。

还需要考虑到通
信设备的设备间距离限制，以及信号传输过程中可能发生的干扰问题。

第四个关键技术要点是安全监控设计。

超高层建筑的安全监控需求较高，包括视频监控、入侵报警、火灾报警等。

设计师需要合理规划监控设备的布点和覆盖范围，以确保建
筑内外的安全监控全面有效。

还需要考虑到监控设备的接入和信息处理能力，以及监控系
统的可靠性和稳定性。

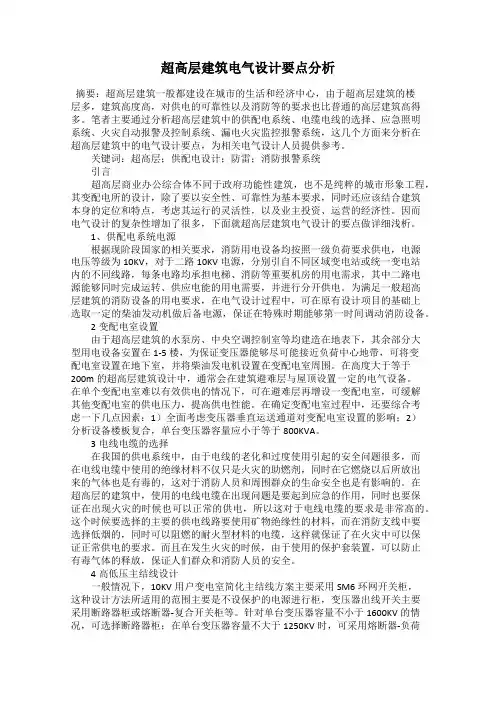

超高层建筑电气设计要点分析摘要：超高层建筑一般都建设在城市的生活和经济中心，由于超高层建筑的楼层多，建筑高度高，对供电的可靠性以及消防等的要求也比普通的高层建筑高得多。

笔者主要通过分析超高层建筑中的供配电系统、电缆电线的选择、应急照明系统、火灾自动报警及控制系统、漏电火灾监控报警系统，这几个方面来分析在超高层建筑中的电气设计要点，为相关电气设计人员提供参考。

关键词：超高层；供配电设计；防雷；消防报警系统引言超高层商业办公综合体不同于政府功能性建筑，也不是纯粹的城市形象工程，其变配电所的设计，除了要以安全性、可靠性为基本要求，同时还应该结合建筑本身的定位和特点，考虑其运行的灵活性，以及业主投资、运营的经济性。

因而电气设计的复杂性增加了很多，下面就超高层建筑电气设计的要点做详细浅析。

1、供配电系统电源根据现阶段国家的相关要求，消防用电设备均按照一级负荷要求供电，电源电压等级为10KV，对于二路10KV电源，分别引自不同区域变电站或统一变电站内的不同线路，每条电路均承担电梯、消防等重要机房的用电需求，其中二路电源能够同时完成运转、供应电能的用电需要，并进行分开供电。

为满足一般超高层建筑的消防设备的用电要求，在电气设计过程中，可在原有设计项目的基础上选取一定的柴油发动机做后备电源，保证在特殊时期能够第一时间调动消防设备。

2变配电室设置由于超高层建筑的水泵房、中央空调控制室等均建造在地表下，其余部分大型用电设备安置在1-5楼，为保证变压器能够尽可能接近负荷中心地带，可将变配电室设置在地下室，并将柴油发电机设置在变配电室周围。

在高度大于等于200m的超高层建筑设计中，通常会在建筑避难层与屋顶设置一定的电气设备。

在单个变配电室难以有效供电的情况下，可在避难层再增设一变配电室，可缓解其他变配电室的供电压力，提高供电性能。

在确定变配电室过程中，还要综合考虑一下几点因素：1）全面考虑变压器垂直运送通道对变配电室设置的影响；2）分析设备楼板复合，单台变压器容量应小于等于800KVA。

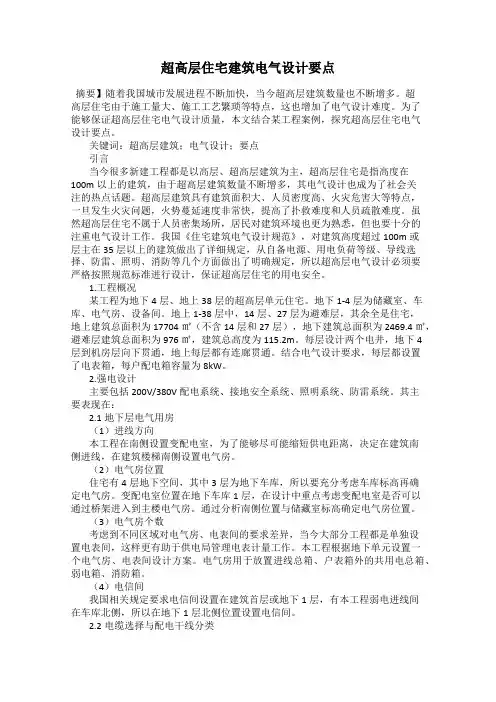

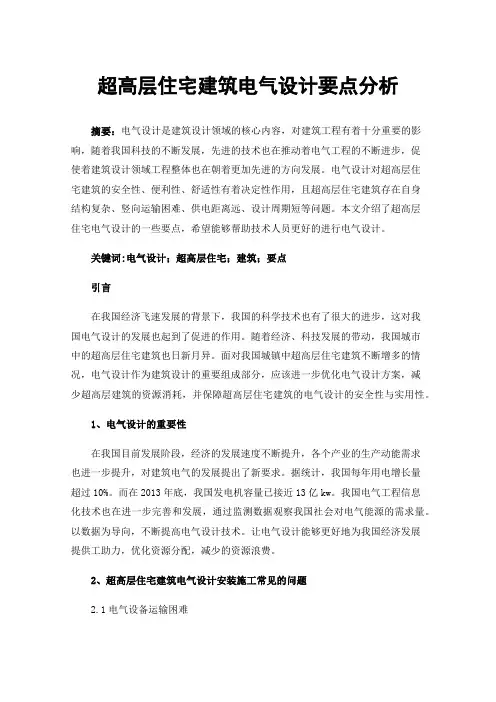

超高层住宅建筑电气设计要点摘要】随着我国城市发展进程不断加快，当今超高层建筑数量也不断增多。

超高层住宅由于施工量大、施工工艺繁琐等特点，这也增加了电气设计难度。

为了能够保证超高层住宅电气设计质量，本文结合某工程案例，探究超高层住宅电气设计要点。

关键词：超高层建筑；电气设计；要点引言当今很多新建工程都是以高层、超高层建筑为主，超高层住宅是指高度在100m以上的建筑，由于超高层建筑数量不断增多，其电气设计也成为了社会关注的热点话题。

超高层建筑具有建筑面积大、人员密度高、火灾危害大等特点，一旦发生火灾问题，火势蔓延速度非常快，提高了扑救难度和人员疏散难度。

虽然超高层住宅不属于人员密集场所，居民对建筑环境也更为熟悉，但也要十分的注重电气设计工作。

我国《住宅建筑电气设计规范》，对建筑高度超过100m或层主在35层以上的建筑做出了详细规定，从自备电源、用电负荷等级、导线选择、防雷、照明、消防等几个方面做出了明确规定，所以超高层电气设计必须要严格按照规范标准进行设计，保证超高层住宅的用电安全。

1.工程概况某工程为地下4层、地上38层的超高层单元住宅。

地下1-4层为储藏室、车库、电气房、设备间。

地上1-38层中，14层、27层为避难层，其余全是住宅，地上建筑总面积为17704㎡（不含14层和27层），地下建筑总面积为2469.4㎡，避难层建筑总面积为976㎡，建筑总高度为115.2m。

每层设计两个电井，地下4层到机房层向下贯通，地上每层都有连廊贯通。

结合电气设计要求，每层都设置了电表箱，每户配电箱容量为8kW。

2.强电设计主要包括200V/380V配电系统、接地安全系统、照明系统、防雷系统。

其主要表现在：2.1地下层电气用房（1）进线方向本工程在南侧设置变配电室，为了能够尽可能缩短供电距离，决定在建筑南侧进线，在建筑楼梯南侧设置电气房。

（2）电气房位置住宅有4层地下空间，其中3层为地下车库，所以要充分考虑车库标高再确定电气房。

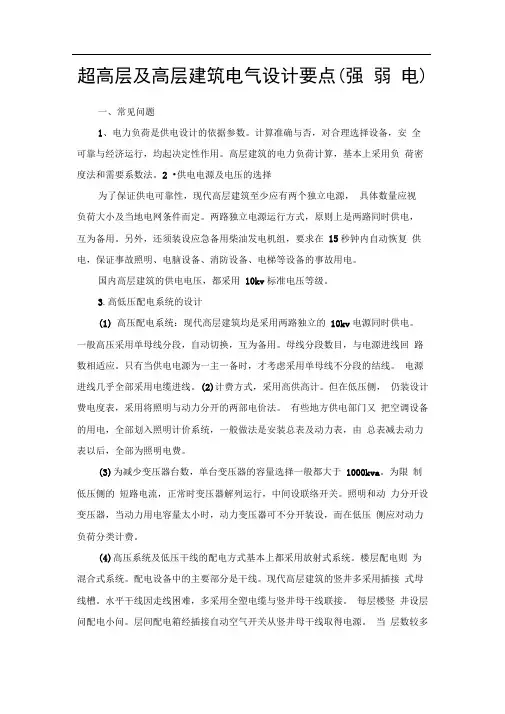

超高层及高层建筑电气设计要点(强弱电)一、常见问题1、电力负荷是供电设计的依据参数。

计算准确与否，对合理选择设备，安全可靠与经济运行，均起决定性作用。

高层建筑的电力负荷计算，基本上采用负荷密度法和需要系数法。

2 •供电电源及电压的选择为了保证供电可靠性，现代高层建筑至少应有两个独立电源，具体数量应视负荷大小及当地电网条件而定。

两路独立电源运行方式，原则上是两路同时供电，互为备用。

另外，还须装设应急备用柴油发电机组，要求在15秒钟内自动恢复供电，保证事故照明、电脑设备、消防设备、电梯等设备的事故用电。

国内高层建筑的供电电压，都采用10kv标准电压等级。

3.高低压配电系统的设计(1)高压配电系统：现代高层建筑均是采用两路独立的10kv电源同时供电。

一般高压采用单母线分段，自动切换，互为备用。

母线分段数目，与电源进线回路数相适应。

只有当供电电源为一主一备时，才考虑采用单母线不分段的结线。

电源进线几乎全部采用电缆进线。

(2)计费方式，采用高供高计。

但在低压侧，仍装设计费电度表，采用将照明与动力分开的两部电价法。

有些地方供电部门又把空调设备的用电，全部划入照明计价系统，一般做法是安装总表及动力表，由总表减去动力表以后，全部为照明电费。

(3)为减少变压器台数，单台变压器的容量选择一般都大于1000kva。

为限制低压侧的短路电流，正常时变压器解列运行，中间设联络开关。

照明和动力分开设变压器，当动力用电容量太小时，动力变压器可不分开装设，而在低压侧应对动力负荷分类计费。

(4)高压系统及低压干线的配电方式基本上都采用放射式系统。

楼层配电则为混合式系统。

配电设备中的主要部分是干线。

现代高层建筑的竖井多采用插接式母线槽。

水平干线因走线困难，多采用全塑电缆与竖井母干线联接。

每层楼竖井设层问配电小问。

层间配电箱经插接自动空气开关从竖井母干线取得电源。

当层数较多负荷数较大时，一般按层数分区供电，或将变压器分散设在地下层、中间层或最顶层。

超高层建筑已成为城市现代化的标志，能集中展示现代科技实力。

但也不可否认，超高层建筑的性质决定其造价高、功能复杂、容纳人员众多，对安全性、保障性的要求超过一般高层建筑，并使建筑电气设计的复杂性增加。

高层建筑中看似一般的技术问题，在超高层建筑中就会变成需要特殊处理。

为此，特地整理了超高层建筑电气设计需要注意的问题，供大家参考。

首先给出超高层建筑的定义：1972年8月，在美国宾夕法尼亚州的伯利恒市召开的国际高层建筑会议上，专门讨论并提出高层建筑的分类和定义。

超高层建筑是指40层以上，高度100米以上的建筑物。

在超高层建筑设计中，需要电气专业解决的问题比较多，主要包括：供电电压等级的确立、自备应急电源系统、高压供配电系统、低压供配电系统、变配电所选址、照明系统、消防系统和防雷系统等。

下面分别进行解析。

（1）供电系统：超高层建筑应进行整体供电系统设计，为保证供电的可靠性和稳定性，至少需要两路独立的市电电源。

在确定电源的数量时，通常应是在充分考虑到实际电网的条件和负荷的实际情况后才能确定。

两个独立的电源应是互为备用，并且它们在运行方式上应选择同时供电。

各路电源应为不同路由的线路，宜采用专线由上级变电站或开关站放射式供电。

电源电压等级一般为10kV、20kV、35kV，少数为110kV。

当一路电源断电时，剩余电源应能保证二级及以上负荷的供电。

负荷等级的划分如表1所示：（表1 用电负荷等级划分）（2）应急电源系统：超高层建筑中的应急电源不得使用汽油、煤油、天然气等作为动力源。

超高层建筑应设柴油发电机作为应急电源或备用电源。

设置在超高层建筑内的柴油发电机，应根据负荷大小，单台电动机最大起动容量，供电半径等因素确定柴油发电机的额定输出电压。

1）当建筑物高度低于200m时，宜选用低压柴油发电机。

2）当建筑物高度大于400m时，应选用高压柴油发电机。

3）当建筑物高度在100～400m时，应当进行技术分析、比较，确定柴油发电机的额定电压。

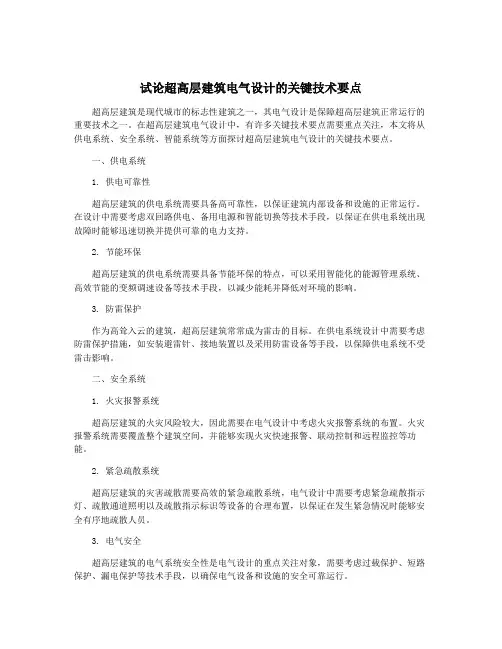

试论超高层建筑电气设计的关键技术要点超高层建筑是现代城市的标志性建筑之一，其电气设计是保障超高层建筑正常运行的重要技术之一。

在超高层建筑电气设计中，有许多关键技术要点需要重点关注，本文将从供电系统、安全系统、智能系统等方面探讨超高层建筑电气设计的关键技术要点。

一、供电系统1. 供电可靠性超高层建筑的供电系统需要具备高可靠性，以保证建筑内部设备和设施的正常运行。

在设计中需要考虑双回路供电、备用电源和智能切换等技术手段，以保证在供电系统出现故障时能够迅速切换并提供可靠的电力支持。

2. 节能环保超高层建筑的供电系统需要具备节能环保的特点，可以采用智能化的能源管理系统、高效节能的变频调速设备等技术手段，以减少能耗并降低对环境的影响。

3. 防雷保护作为高耸入云的建筑，超高层建筑常常成为雷击的目标。

在供电系统设计中需要考虑防雷保护措施，如安装避雷针、接地装置以及采用防雷设备等手段，以保障供电系统不受雷击影响。

二、安全系统1. 火灾报警系统超高层建筑的火灾风险较大，因此需要在电气设计中考虑火灾报警系统的布置。

火灾报警系统需要覆盖整个建筑空间，并能够实现火灾快速报警、联动控制和远程监控等功能。

2. 紧急疏散系统超高层建筑的灾害疏散需要高效的紧急疏散系统，电气设计中需要考虑紧急疏散指示灯、疏散通道照明以及疏散指示标识等设备的合理布置，以保证在发生紧急情况时能够安全有序地疏散人员。

3. 电气安全超高层建筑的电气系统安全性是电气设计的重点关注对象，需要考虑过载保护、短路保护、漏电保护等技术手段，以确保电气设备和设施的安全可靠运行。

三、智能系统1. 智能化管理超高层建筑的电气设计需要考虑智能化管理系统的应用，如智能建筑管理系统、智能家居系统等，以实现对建筑设备和设施的远程监控、智能调度和节能管理。

2. 自动化控制超高层建筑的电气设备需要实现自动化控制，如智能化配电系统、智能化照明系统等，以实现对电气设备的自动控制和调度，提高运行效率并降低能耗。
