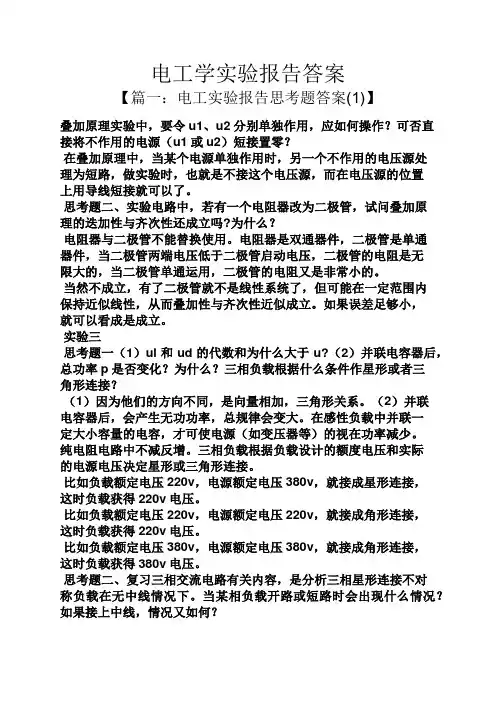

电工学实验报告答案【篇一:电工实验报告思考题答案(1)】叠加原理实验中,要令u1、u2分别单独作用,应如何操作?可否直接将不作用的电源(u1或u2)短接置零?在叠加原理中,当某个电源单独作用时,另一个不作用的电压源处理为短路,做实验时,也就是不接这个电压源,而在电压源的位置上用导线短接就可以了。
思考题二、实验电路中,若有一个电阻器改为二极管,试问叠加原理的迭加性与齐次性还成立吗?为什么?电阻器与二极管不能替换使用。
电阻器是双通器件,二极管是单通器件,当二极管两端电压低于二极管启动电压,二极管的电阻是无限大的,当二极管单通运用,二极管的电阻又是非常小的。
当然不成立,有了二极管就不是线性系统了,但可能在一定范围内保持近似线性,从而叠加性与齐次性近似成立。
如果误差足够小,就可以看成是成立。
实验三思考题一(1)ul和ud的代数和为什么大于u?(2)并联电容器后,总功率p是否变化?为什么?三相负载根据什么条件作星形或者三角形连接?(1)因为他们的方向不同,是向量相加,三角形关系。
(2)并联电容器后,会产生无功功率,总规律会变大。
在感性负载中并联一定大小容量的电容,才可使电源(如变压器等)的视在功率减少。
纯电阻电路中不减反增。
三相负载根据负载设计的额度电压和实际的电源电压决定星形或三角形连接。
比如负载额定电压220v,电源额定电压380v,就接成星形连接,这时负载获得220v电压。
比如负载额定电压220v,电源额定电压220v,就接成角形连接,这时负载获得220v电压。
比如负载额定电压380v,电源额定电压380v,就接成角形连接,这时负载获得380v电压。
思考题二、复习三相交流电路有关内容,是分析三相星形连接不对称负载在无中线情况下。
当某相负载开路或短路时会出现什么情况?如果接上中线,情况又如何?1、当某相负载开路时,就相当于另外两组串联在380v电压下使用,那么电阻大的那组,分得的电压高,如超过其额定电压就会烧毁。
电工电子实习思考题(5篇)第一篇:电工电子实习思考题思考题1、什么情况下电烙铁需要镀锡,怎么镀锡?答:①新的电烙铁在使用前用锉刀锉一下烙铁的尖头,接通电源后等一会儿烙铁头的颜色会变,证明烙铁发热了,然后用焊锡丝放在烙铁尖头上镀上锡,使烙铁不易被氧化。
在使用中,应使烙铁头保持清洁,并保证烙铁的尖头上始终有焊锡。
②将电烙铁烧热,待刚刚能熔化焊锡时,涂上助焊剂,再用焊锡均匀地涂在烙铁头上,使烙铁头均匀的吃上一层锡。
2、什么是合格的焊点?如何防止虚焊点和假焊点?答:(1)①焊点有足够的机械强度:一般可采用把被焊元器件的引线端子打弯后再焊接的方法。
②焊接可靠,保证导电性能。
③焊点表面整齐、美观:焊点的外观应光滑、清洁、均匀、对称、整齐、美观、充满整个焊盘并与焊盘大小比例合适。
(2)要使焊接不出现虚焊和假焊,必须使熔化的焊锡完全浸润在待焊的铜或铁上面,待焊锡凝固后,焊锡就会牢固地与铜或铁结合在一起,导电性能很好。
如果熔化的焊锡与待焊的铜或铁产生不浸润现象,焊锡凝固后,很容易被取下,且导电性能不良。
为了实现良好的焊接,焊接前必须把铜或铁的待焊部分的氧化物去除干净。
可以用锉刀、砂布、小刀去除氧化物(刮亮为止),然后在待焊部位涂上助焊剂(松香酒精溶液或氯化锌)。
助焊剂的使用有利于熔锡在铜或铁产生了浸润现象,因此必须使用。
3、简答拆焊三步法、焊接的五步法答:拆焊三步法:①加热电烙铁②熔化焊锡③把电路板往实验台上磕一下焊接五步法:①准备施焊。
准备好焊锡丝和烙铁。
此时特别强调的施烙铁头部要保持干净,吃锡良好②加热焊件。
将烙铁接触焊接点,注意首先要保持烙铁加热焊件各部分,例如印制板上引线和焊盘都使之受热,其次要注意让烙铁头的扁平部分(较大部分)接触热容量较大的焊件,烙铁头的侧面或边缘部分接触热容量较小的焊件,以保持焊件均匀受热。
③熔化焊料。
当焊件加热到能熔化焊料的温度后将焊丝置于焊点,焊料开始熔化并润湿焊点。
④移开焊锡。
实验一电阻元件伏安特性的测绘1、设某器件伏安特性曲线的函数式为I=f(U),试问在逐点绘制曲线时,其坐标变量应如何放置?在平面内绘制xOy直角坐标系,以x轴为电压U,y轴为电流I,观察I和U的测量数据,根据数据类型合理地绘制伏安特性曲线。
“标准信号”为0.6V,1KHz。
则峰峰值Upp=0.6V,Upp/3=0.2V=200Mv,则Y轴电压灵敏度应置于1:200mV的位置。
因要在荧光屏上得到两个周期的稳定波形,所以2T=2×1/f=2ms,假设两个周期共占据4格,则2ms/4=0.5ms=500μs,即“t/div”应置于500μs的位置。
实验六一阶动态电路的研究1、什么样的电信号可作为RC一阶电路零输入响应、零状态响应和完全响应的激励源?阶跃信号可作为RC一阶电路零输入响应激励源;脉冲信号可作为RC一阶电路1、在日常生活中,当日光灯上缺少了启辉器时,人们常用一根导线将启辉器的两端短接一下,然后迅速断开,使日光灯点亮;或用一只启辉器去点亮多只同类型的日光灯,这是为什么?当开关接通的时候,电源电压立即通过镇流器和灯管灯丝加到启辉器的两极。
220伏的电压立即使启辉器的惰性气体电离,产生辉光放电。
辉光放电的热量使双金属片受热膨胀,两极接触。
电流通过镇流器、启辉器触极和两端灯丝构成通路。
灯丝很快被电流加热,发射出大量电子。
这时,由于启辉器两极闭合,两极间电压为零,辉光放电消失,管内温度降低;双金属片自动复位,两极断开。
在两极断开的瞬间,电路电流突然切断,镇流器产生很大的自感电动势,与电源电压叠加后作用于管两端。
灯丝受热时发射出来的大量电子,在灯管两端高电压作用下,以极大的速度由低电势端向高电势端运动。
在加速运动的过程中,碰撞管内氩气分子,使之迅速电离。
氩气电离生热,热量使水银产生蒸气,随之水银蒸气也被电离,并发出强烈的紫外线。
在紫外线的激发下,管壁内的荧光粉发出近乎白色的可见光。
2、为了改变电路的功率因数常在感性负载上并联电容器此时增加了一条电流支路问电路的总电流增大还是减小,此时感性原件上的电流和功率是否改变?总电流减小;此时感性原件上的电流和功率不变。
电路实验报告思考题答案【篇一:线性电子电路实验思考题答案】t>实验一常用电子仪器的使用1.什么是电压有效值?什么是电压峰值?常用交流电压表的电压测量值和示波器的电压直接测量值有什么不同?答:电压峰值是该波形中点到最高或最低之间的电压值;电压有效值等于它的瞬时值的平方在一个周期内积分的平均值再取平方根。
常用交流电压表的电压测量值一般都为有效值,而示波器的电压直接测量都为峰值。
2.用示波器测量交流信号的幅值和频率,如何尽可能提高测量精度?答:幅值的测量:y轴灵敏度微调旋钮置于校准位置,y轴灵敏度开关置于合适的位置即整个波形在显示屏的y轴上尽可能大地显示,但不能超出显示屏指示线外。
频率测量:扫描微调旋钮置于校准位置,扫描开关处于合适位置即使整个波形在x轴上所占的格数尽可能接近10格(但不能大于10格)。
实验二晶体管主要参数及特性曲线的测试二极管的工作极限电流时就会使二极管损坏。
2.用mf500ha型万用表的不同量程测量同一只二极管的正向电阻值,其结果不同,为什么?入特性曲线为一条非线性曲线。
用mf500ha型万用表测量二极管的正向电阻值的等效电路如右图所示,当量程小时,ro的阻值小,流过二极大,流过二极管的电流变小,其所测的阻值变大。
实验三单级低频放大器的设计、安装和调试1.rc和rl的变化对静态工作点有否影响?答:rc的变化会影响静态工作点,如其它参数不变,则rc↑==vce↓。
rl的变化对静态工作点无影响,原因是c2的隔直作用。
2.rc和rl的变化对放大器的电压增益有何影响????rl 答:本实验电路中au?,rl′= rc // rl ,rl′增加时,∣au∣的值变大,反之rbe则减小。
3.放大器的上、下偏置电阻rb1和rb2若取得过小,将对放大器的静态和动态指标产生什么影响?答:上、下偏置电阻rb1和rb2取得很小时,静态稳定性提高,但静态功耗大增而浪费能源,而且还会使放大器的输入动态电阻减小以致信号分流过大。

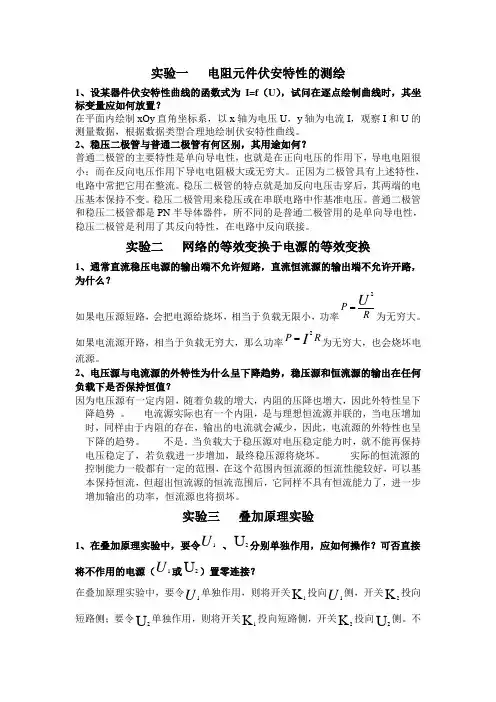

电工实验预习思考题答案(仅供参考)实验一电阻元件伏安特性的测绘1、设某器件伏安特性曲线的函数式为I=f(U),试问在逐点绘制曲线时,其坐标变量应如何放置?在平面内绘制xOy直角坐标系,以x轴为电压U,y轴为电流I,观察I和U的测量数据,根据数据类型合理地绘制伏安特性曲线。
2、稳压二极管与普通二极管有何区别,其用途如何?普通二极管的主要特性是单向导电性,也就是在正向电压的作用下,导电电阻很小;而在反向电压作用下导电电阻极大或无穷大。
正因为二极管具有上述特性,电路中常把它用在整流。
稳压二极管的特点就是加反向电压击穿后,其两端的电压基本保持不变。
稳压二极管用来稳压或在串联电路中作基准电压。
普通二极管和稳压二极管都是PN半导体器件,所不同的是普通二极管用的是单向导电性,稳压二极管是利用了其反向特性,在电路中反向联接。
实验二网络的等效变换于电源的等效变换1、通常直流稳压电源的输出端不允许短路,直流恒流源的输出端不允许开路,为什么?如果电压源短路,会把电源给烧坏,相当于负载无限小,功率为无穷大。
如果电流源开路,相当于负载无穷大,那么功率为无穷大,也会烧坏电流源。
2、电压源与电流源的外特性为什么呈下降趋势,稳压源和恒流源的输出在任何负载下是否保持恒值?因为电压源有一定内阻,随着负载的增大,内阻的压降也增大,因此外特性呈下降趋势。
电流源实际也有一个内阻,是与理想恒流源并联的,当电压增加时,同样由于内阻的存在,输出的电流就会减少,因此,电流源的外特性也呈下降的趋势。
不是。
当负载大于稳压源对电压稳定能力时,就不能再保持电压稳定了,若负载进一步增加,最终稳压源将烧坏。
实际的恒流源的控制能力一般都有一定的范围,在这个范围内恒流源的恒流性能较好,可以基本保持恒流,但超出恒流源的恒流范围后,它同样不具有恒流能力了,进一步增加输出的功率,恒流源也将损坏。
实验三叠加原理实验1、在叠加原理实验中,要令、分别单独作用,应如何操作?可否直接将不作用的电源(或)置零连接?在叠加原理实验中,要令单独作用,则将开关投向侧,开关投向短路侧;要令单独作用,则将开关投向短路侧,开关投向侧。
《常用电子仪器使用》思考题答案1、扫描:要观察加在Y偏转板上的电压Vy随时间的变化规律,必须在x偏转板上加上锯齿波电压,把Vy产生的竖直亮线在时间轴向展开,这个展开过程称为扫描。
其作用就是将Y轴的信号展开,以便观察。
同步:强制扫描电压与信号周期成整数倍的关系的过程称为同步。
其作用是使波形稳定。
2、触发扫描:又称等待扫描,指扫描电压是在触发器来的触发脉冲作用下产生的。
当无信号输入时,屏幕上无光迹显示;有信号输入,且触发电平旋钮在合适的位置时,信号被触发扫描。
适于研究脉冲过程。
自动扫描:又称连续扫描,指扫描电压是由扫描发生器自动产生的。
当无信号输入时,屏幕上显示扫描基线,一旦有信号输入,则自动转换为触发扫描状态。
调节触发电平可使波形稳定。
适于研究连续信号的波形。
3、现象: 无图像A、可能原因:电源未开解决方法:打开电源按钮,电源指示灯亮B、可能原因:按下了触发扫描按钮NORM(无信号输入时)解决方法:弹起触发扫描按钮NORM,按下自动扫描按钮AUTOC、可能原因:垂直位移旋钮不在适当的位置解决方法:调节垂直位移旋钮,使得波形显示在荧光屏上合适的位置D、可能原因:水平位移旋钮不在适当的位置解决方法:调节水平位移旋钮,使得波形显示在荧光屏上合适的位置E、可能原因:灰度旋钮不在适当的位置解决方法:调节灰度旋钮,使得波形亮度适中现象:只有垂直线A、可能原因:选择了x-y显示方式,且只有CH2通道有输入信号解决方法:取消x-y显示方式,且调节扫描时基因数旋钮于合适的位置B、可能原因:扫描时基因数旋钮调得太大解决方法:调节扫描时基因数旋钮于合适的位置现象:只有水平线A、可能原因:未接信号解决方法:接入信号B、可能原因:探头线或开路线坏解决方法:将输入耦合方式调致AC或DC,用手去碰探头线接信号的一端或开路线的红夹子,若波形有反应,则探头线或开路线是好的;若没有反应,则说明探头线或开路线是坏的,更换即可C、可能原因:输入耦合方式选择了GND解决方法:输入耦合方式选择AC或DCD、可能原因:显示方式错,如波形接的是CH1通道,而显示方式选择的是CH2通道解决方法:显示方式选择CH1E、可能原因:选择了x-y显示方式,且只有CH1通道有输入信号解决方法:取消x-y显示方式,且调节扫描时基因数旋钮与合适的位置F、可能原因:电压灵敏度旋钮调得太大解决方法:将电压灵敏度旋钮调小至合适的位置现象:图像不稳定A、可能原因:扫描信号的周期与被测信号的周期不成整数倍关系解决方法:调节LEVEL旋钮使得波形稳定B、可能原因:触发源选择错误,如单踪显示时,CH1通道的波形用CH2信号触发解决方法:CH1通道的波形用CH1信号触发;CH2通道的波形用CH2信号触发C、可能原因:探头线或开路线上的地线坏解决方法:更换探头线或开路线4、用示波器测量电压的大小和周期时,垂直微调旋钮和扫描微调旋钮应置于校准位置,即右旋到底。
电⼯电⼦基础实验(电路与信号实验部分思考题)5.7 传输⽹络的幅频和相频特性3、半功率点频率是如何定义的。
计算图3电路的半功率点频率,并简述实验中测量半功率点频率的⽅法。
答:在传输⽹络中当传输信号频率w=wc 时,⽹络输出功率是最⼤输出功率的⼀半,称wc 为半功率点。
实验中有两种⽅法:(1)利⽤幅频特性在图3找到VR/VS=0.707的频率点即半功率点;(2)利⽤相频特性,⽤双迹法找到相位差为45°的频率点即半功率点。
5.6 受控源仿真1.理想运算放⼤器的主要特点有哪些?答:1.开环差模电压增益Aud →∞;2.差模输⼊电阻Rid →∞3.差模输出电阻Rod →04. KCMR →∞5.输⼊失调电流IIO 、失调电压UIO 和它们的温漂均为零;6.输⼊偏置电流IIB=07. 3dB 带宽BW=∞8.虚短和虚断。
2.请模拟⼀下,看受控源的控制特性是否适⽤于交流信号?加⼤输⼊信号后,输出电压波形会产⽣什么形状?答:适⽤于交流信号。
加⼤输⼊信号后,输出电压波形先按⽐例被放⼤,但随着输⼊信号的不断加⼤输出电压会产⽣失真,波形的上限和下限被限伏。
3.在运算放⼤器电源引出线的负端加⼀负向电源电压-18伏,重复问题2,观察输出波形。
答:适⽤于交流信号。
加⼤输⼊信号后,输出电压波形先按⽐例被放⼤,但随着输⼊信号的不断加⼤输出电压会产⽣失真,波形的上限和下限被限伏。
HzRC w c 3.73/1/1===τ5.2 基尔霍夫定律5.1 ⾮线性电阻伏安特性1、稳压管的稳压功能是利⽤特性曲线的哪⼀部分,在伏安特性曲线上标出,为什么?答:稳压管的稳压功能利⽤特性曲线的反向部分。
因为在此区间,电流变化很⼤,⽽电压基本不变。
说明:反接稳压管的等效电阻很⼤,且电压在较⼤范围内变化时,反向电流变化是很⼩;当反向电压达到某⼀电压时,电流增加很快,⽽此时电压在很⼩的范围基本不变,即达到稳压4、⽤TY-360型万⽤表直流2.5mA挡和25mA挡分别测量⼀个真值为2.5mA的电流,试分析每次测试结果可能的最⼤绝对误差(假定⽆读数误差且不考虑电流表内阻的影响)。

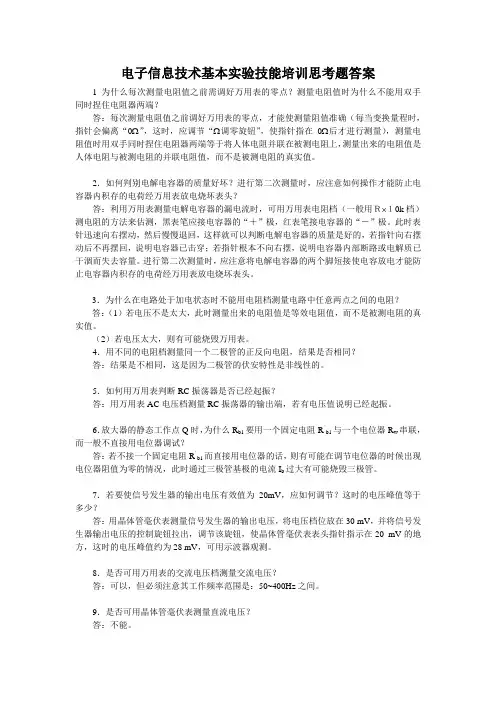

电子信息技术基本实验技能培训思考题答案1为什么每次测量电阻值之前需调好万用表的零点?测量电阻值时为什么不能用双手同时捏住电阻器两端?答:每次测量电阻值之前调好万用表的零点,才能使测量阻值准确(每当变换量程时,指针会偏离“0Ω”,这时,应调节“Ω调零旋钮”,使指针指在0Ω后才进行测量),测量电阻值时用双手同时捏住电阻器两端等于将人体电阻并联在被测电阻上,测量出来的电阻值是人体电阻与被测电阻的并联电阻值,而不是被测电阻的真实值。
2.如何判别电解电容器的质量好坏?进行第二次测量时,应注意如何操作才能防止电容器内积存的电荷经万用表放电烧坏表头?答:利用万用表测量电解电容器的漏电流时,可用万用表电阻档(一般用R⨯10k档)测电阻的方法来估测,黑表笔应接电容器的“+”极,红表笔接电容器的“-”极。
此时表针迅速向右摆动,然后慢慢退回,这样就可以判断电解电容器的质量是好的,若指针向右摆动后不再摆回,说明电容器已击穿;若指针根本不向右摆,说明电容器内部断路或电解质已干涸而失去容量。
进行第二次测量时,应注意将电解电容器的两个脚短接使电容放电才能防止电容器内积存的电荷经万用表放电烧坏表头。
3.为什么在电路处于加电状态时不能用电阻档测量电路中任意两点之间的电阻?答:(1)若电压不是太大,此时测量出来的电阻值是等效电阻值,而不是被测电阻的真实值。
(2)若电压太大,则有可能烧毁万用表。
4.用不同的电阻档测量同一个二极管的正反向电阻,结果是否相同?答:结果是不相同,这是因为二极管的伏安特性是非线性的。
5.如何用万用表判断RC振荡器是否已经起振?答:用万用表AC电压档测量RC振荡器的输出端,若有电压值说明已经起振。
6.放大器的静态工作点Q时,为什么R b1要用一个固定电阻R´b1与一个电位器R w串联,而一般不直接用电位器调试?答:若不接一个固定电阻R´b1而直接用电位器的话,则有可能在调节电位器的时候出现电位器阻值为零的情况,此时通过三极管基极的电流I b过大有可能烧毁三极管。

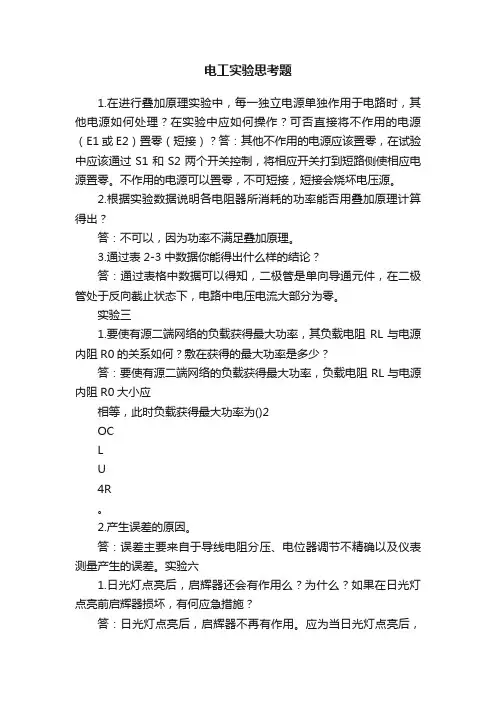

电工实验思考题1.在进行叠加原理实验中,每一独立电源单独作用于电路时,其他电源如何处理?在实验中应如何操作?可否直接将不作用的电源(E1或E2)置零(短接)?答:其他不作用的电源应该置零,在试验中应该通过S1和S2两个开关控制,将相应开关打到短路侧使相应电源置零。
不作用的电源可以置零,不可短接,短接会烧坏电压源。
2.根据实验数据说明各电阻器所消耗的功率能否用叠加原理计算得出?答:不可以,因为功率不满足叠加原理。
3.通过表2-3中数据你能得出什么样的结论?答:通过表格中数据可以得知,二极管是单向导通元件,在二极管处于反向截止状态下,电路中电压电流大部分为零。
实验三1.要使有源二端网络的负载获得最大功率,其负载电阻RL与电源内阻R0的关系如何?敷在获得的最大功率是多少?答:要使有源二端网络的负载获得最大功率,负载电阻RL与电源内阻R0大小应相等,此时负载获得最大功率为()2OCLU4R。
2.产生误差的原因。
答:误差主要来自于导线电阻分压、电位器调节不精确以及仪表测量产生的误差。
实验六1.日光灯点亮后,启辉器还会有作用么?为什么?如果在日光灯点亮前启辉器损坏,有何应急措施?答:日光灯点亮后,启辉器不再有作用。
应为当日光灯点亮后,启辉器动静弹片断开,电流不再从启辉器流过。
如果启辉器损坏,可以用一个按钮开关代替,连续按下弹起按钮来模拟启辉器动静弹片的作用。
2.为什么用并联电容的方法提高感性负载的功率因数?串联电容行不行?为什么?答:并联电容不影响原电路工作状态。
串联电容不行,因为会分压,使负载无法工作在额定电压下。
3.增加电容C可以提高cosφ,是否C越大cosφ越高?为什么?答:不是,cosφ最大不会超过1,当电容为感性时,并联适当电容可以使cosφ增加,当并联的电容容性与原电路感性互相抵消时,cosφ达到最大,为1,若继续加大并联电容值,电路会从感性变为容性,此时cosφ又会随着并联电容的增大而减小。
