地下管线勘察表格

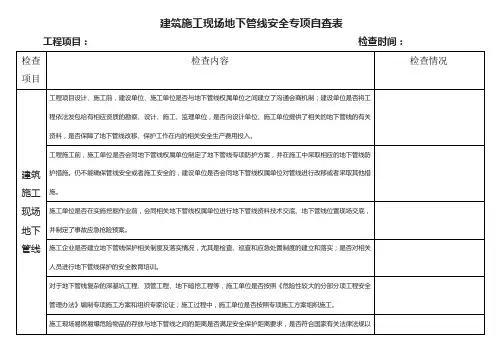

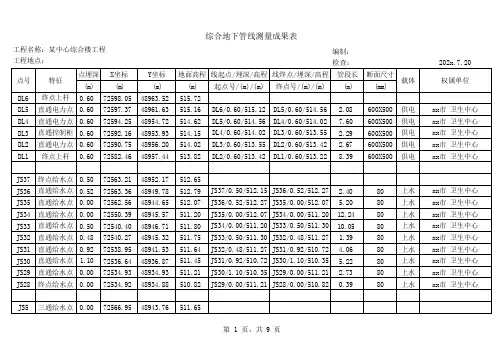

综合地下管线测量成果表
工程名称：某中心综合楼工程工程地点：编制：
检查： 202x.7.20
综合地下管线测量成果表
工程名称：某中心综合楼工程工程地点：编制：
检查： 202x.7.20
综合地下管线测量成果表
工程名称：某中心综合楼工程工程地点：编制：
检查： 202x.7.20
综合地下管线测量成果表
工程名称：某中心综合楼工程工程地点：编制：
检查： 202x.7.20
综合地下管线测量成果表
工程名称：某中心综合楼工程工程地点：编制：
检查： 202x.7.20
综合地下管线测量成果表
工程名称：某中心综合楼工程工程地点：编制：
检查： 202x.7.20
综合地下管线测量成果表
工程名称：某中心综合楼工程工程地点：编制：
检查： 202x.7.20
综合地下管线测量成果表
工程名称：某中心综合楼工程工程地点：编制：
检查： 202x.7.20
综合地下管线测量成果表
工程名称：某中心综合楼工程工程地点：编制：
检查： 202x.7.20。

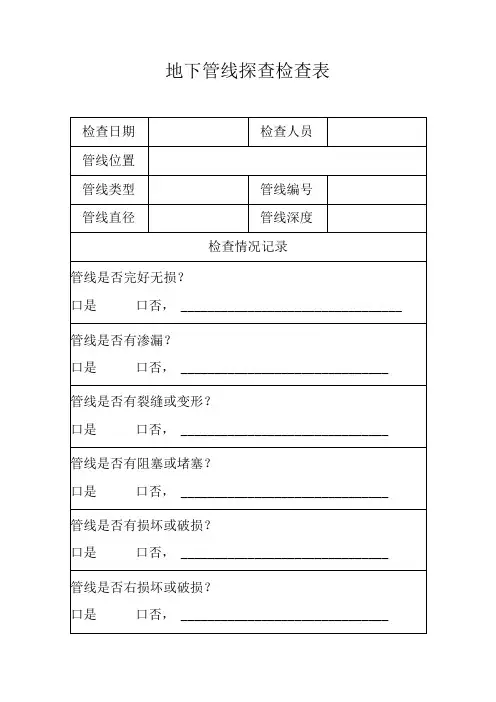

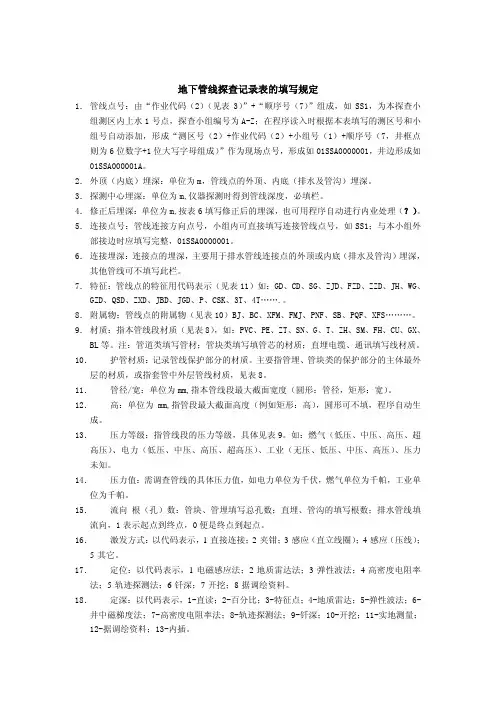

地下管线探查记录表的填写规定1．管线点号：由“作业代码（2）（见表3）”+“顺序号（7）”组成，如SS1，为本探查小组测区内上水1号点，探查小组编号为A-Z；在程序读入时根据本表填写的测区号和小组号自动添加，形成“测区号（2）+作业代码（2）+小组号（1）+顺序号（7，井框点则为6位数字+1位大写字母组成）”作为现场点号，形成如01SSA0000001，井边形成如01SSA000001A。

2．外顶（内底）埋深：单位为m，管线点的外顶、内底（排水及管沟）埋深。

3．探测中心埋深：单位为m,仪器探测时得到管线深度，必填栏。

4．修正后埋深：单位为m,按表6填写修正后的埋深，也可用程序自动进行内业处理（？）。

5．连接点号：管线连接方向点号，小组内可直接填写连接管线点号，如SS1；与本小组外部接边时应填写完整，01SSA0000001。

6．连接埋深：连接点的埋深，主要用于排水管线连接点的外顶或内底（排水及管沟）埋深，其他管线可不填写此栏。

7．特征：管线点的特征用代码表示（见表11）如：GD、CD、SG、ZJD、FZD、ZZD、JH、WG、GZD、QSD、ZXD、JBD、JGD、P、CSK、3T、4T…….。

8．附属物：管线点的附属物（见表10）BJ、BC、XFM、FMJ、PNF、SB、PQF、XFS………。

9．材质：指本管线段材质（见表8），如：PVC、PE、ZT、SN、G、T、ZH、SM、FH、CU、GX、BL等。

注：管道类填写管材；管块类填写填管芯的材质；直埋电缆、通讯填写线材质。

10．护管材质：记录管线保护部分的材质。

主要指管埋、管块类的保护部分的主体最外层的材质，或指套管中外层管线材质，见表8。

11．管径/宽：单位为mm,指本管线段最大截面宽度（圆形：管径，矩形：宽）。

12．高：单位为mm,指管段最大截面高度（例如矩形：高），圆形可不填，程序自动生成。

13．压力等级：指管线段的压力等级，具体见表9。

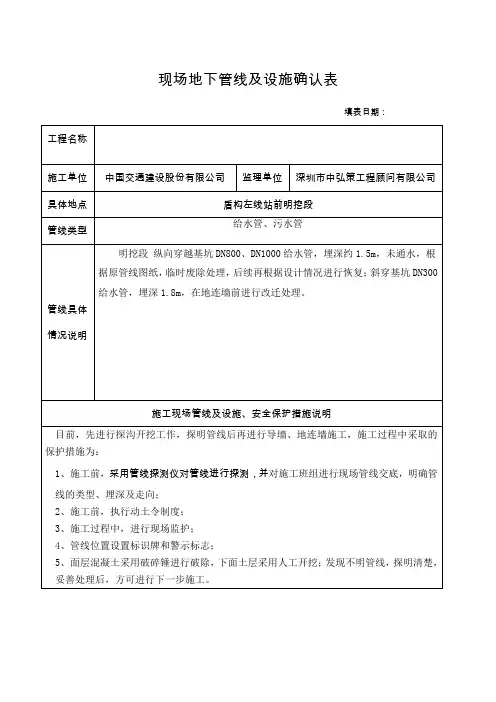

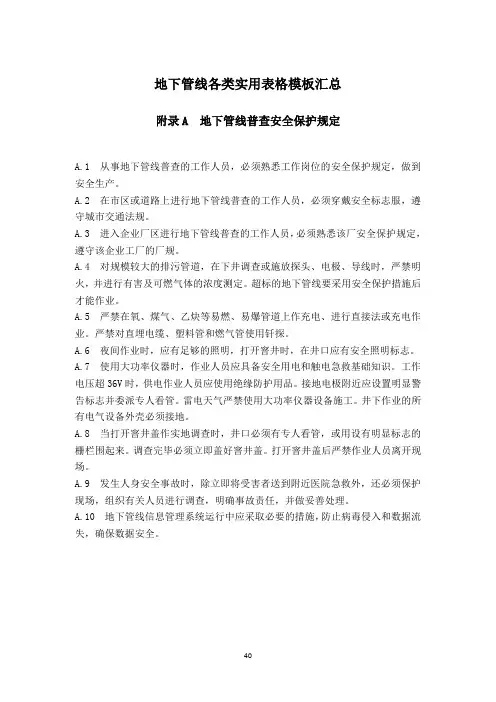

地下管线各类实用表格模板汇总附录A 地下管线普查安全保护规定A.1 从事地下管线普查的工作人员，必须熟悉工作岗位的安全保护规定，做到安全生产。

A.2 在市区或道路上进行地下管线普查的工作人员，必须穿戴安全标志服，遵守城市交通法规。

A.3 进入企业厂区进行地下管线普查的工作人员，必须熟悉该厂安全保护规定，遵守该企业工厂的厂规。

A.4 对规模较大的排污管道，在下井调查或施放探头、电极、导线时，严禁明火，并进行有害及可燃气体的浓度测定。

超标的地下管线要采用安全保护措施后才能作业。

A.5 严禁在氧、煤气、乙炔等易燃、易爆管道上作充电、进行直接法或充电作业。

严禁对直埋电缆、塑料管和燃气管使用钎探。

A.6 夜间作业时，应有足够的照明，打开窨井时，在井口应有安全照明标志。

A.7 使用大功率仪器时，作业人员应具备安全用电和触电急救基础知识。

工作电压超36V时，供电作业人员应使用绝缘防护用品。

接地电极附近应设置明显警告标志并委派专人看管。

雷电天气严禁使用大功率仪器设备施工。

井下作业的所有电气设备外壳必须接地。

A.8 当打开窨井盖作实地调查时，井口必须有专人看管，或用设有明显标志的栅栏围起来。

调查完毕必须立即盖好窨井盖。

打开窨井盖后严禁作业人员离开现场。

A.9 发生人身安全事故时，除立即将受害者送到附近医院急救外，还必须保护现场，组织有关人员进行调查，明确事故责任，并做妥善处理。

A.10 地下管线信息管理系统运行中应采取必要的措施，防止病毒侵入和数据流失，确保数据安全。

40附录B 地下管线探查记录表探查单位：探查者：校核者：日期：注：激发方式：1直接连接；2夹钳；3感应（直立线圈）；4感应（压线）；5其它。

定位方式：1电磁法；2电磁波法；3钎探；4开挖；5据调绘资料。

定深方法：1直读；2百分比；3特征点；4钎探；5开挖；6实地量测；7雷达；8据调绘资料；9内插。

52附录C 地下管线成果表说明：给水、煤气、电缆的管线高程为管顶高程；排水管道为管底高程；电缆有沟（管）组需同时填写沟（管）组的管顶和管底高程。

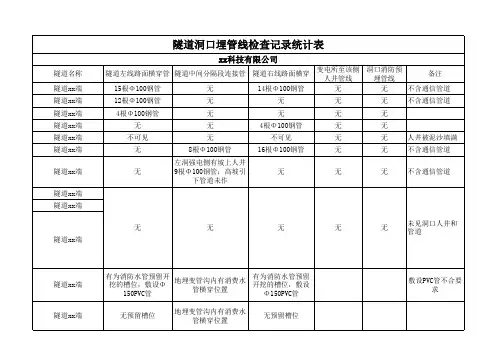

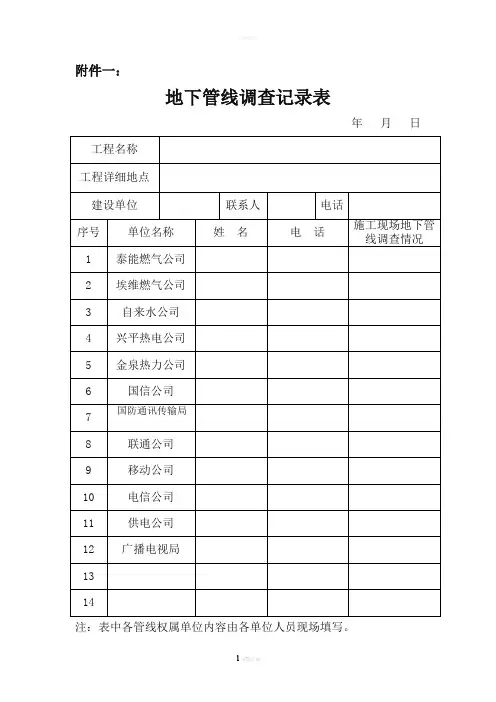

附件一：地下管线调查记录表年月日工程名称工程详细地点建设单位联系人电话序号单位名称姓名电话施工现场地下管线调查情况1 泰能燃气公司2 埃维燃气公司3 自来水公司4 兴平热电公司5 金泉热力公司6 国信公司7 国防通讯传输局8 联通公司9 移动公司10 电信公司11 供电公司12 广播电视局1314注：表中各管线权属单位内容由各单位人员现场填写。

地下管线设施交底记录年月日工程名称管线权属单位交底人签字联系电话施工单位接受交底人联系电话建设单位审核人联系电话监理单位审核人联系电话交底内容：1、施工部位或桩号，管线平面位置、埋深、管线走向、管径、管材，管线保护范围；2、管线保护范围内的安全施工要求、具体的保护措施等；3、管线位置不明的，如何探明？4、绘制大样图。

年月日备注备注：此表一式五份，建设、监理、施工、管线权属单位、公用事业管理处各执一份。

地下管线保护协议甲方：（地下管线权属单位）联系人：地址：电话：乙方：（建设单位）联系人：地址：电话：为确保地下管线的安全及工程项目的顺利完成，根据国家法律、法规规定，为明确双方责任，恪守信用，特签订本协议，共同遵守。

一、甲方责任（一）甲方主动宣传国家保护地下管线的法律、法规。

（二）甲方向乙方提供施工工作区范围及毗邻区域地下管线的名称、管径、管材、走向及准确位置：（三）甲方在确保地下管线安全前提下，配合乙方施工。

当甲方发现地下管线受到损坏危险时，有权制止施工。

地下管线需要保护时，乙方应配合甲方采取适当的保护措施。

（四）甲方接到乙方施工通知后，应到现场进行技术配合、指导、监护。

（五）地下管线一旦发生损坏，甲方应及时进行抢修，最大程度减少损失。

（六）因甲方原因造成地下管线损坏的，由甲方承担经济损失及法律责任。

（七）其他：二、乙方责任（一）乙方向甲方提供施工工作区范围、工期及概况：乙方不得超出甲乙双方确定的施工范围施工。

乙方施工危及地下管线安全的地点，应在施工范围图中明确标示。

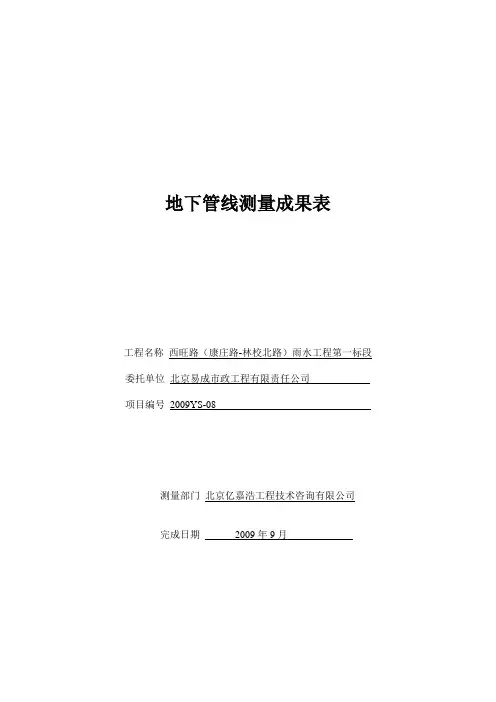

地下管线测量成果表工程名称西旺路（康庄路-林校北路）雨水工程第一标段委托单位北京易成市政工程有限责任公司项目编号2009YS-08测量部门北京亿嘉浩工程技术咨询有限公司完成日期2009年9月地下管线测量成果表工程名称西旺路（康庄路-林校北路）雨水工程第二标段委托单位北京万兴建筑集团有限公司项目编号2009YS-08测量部门北京亿嘉浩工程技术咨询有限公司完成日期2009年9月地下管线测量成果表工程名称西旺路（康庄路-林校北路）雨水工程第三标段委托单位北京市市政六建设工程有限公司项目编号2009YS-08测量部门北京亿嘉浩工程技术咨询有限公司完成日期2009年9月地下管线测量成果表工程名称西旺路（康庄路-林校北路）雨水工程第四标段委托单位北京市中宣市政工程有限公司项目编号2009YS-08测量部门北京亿嘉浩工程技术咨询有限公司完成日期2009年9月地下管线测量成果表工程名称大兴新城西旺路电力建设工程（康庄路-清源北路）委托单位北京易成市政工程有限责任公司项目编号2009DL-08测量部门北京亿嘉浩工程技术咨询有限公司完成日期2009年9月地下管线测量成果表工程名称大兴新城西旺路电力建设工程（清源北路-规划一路）委托单位北京万兴建筑集团有限公司项目编号2009DL-08测量部门北京亿嘉浩工程技术咨询有限公司完成日期2009年9月地下管线测量成果表工程名称大兴新城西旺路电力建设工程（规划一路-规划三路）委托单位北京市市政六建设工程有限公司项目编号2009DL-08测量部门北京亿嘉浩工程技术咨询有限公司完成日期2009年9月地下管线测量成果表工程名称大兴新城西旺路电力建设工程（规划三路-林校北路）委托单位北京市中宣市政工程有限公司项目编号2009DL-08测量部门北京亿嘉浩工程技术咨询有限公司完成日期2009年9月地下管线测量成果表工程名称西旺路（康庄路-林校北路）中水工程第一标段委托单位北京易成市政工程有限责任公司项目编号2009ZS-08测量部门北京亿嘉浩工程技术咨询有限公司完成日期2009年9月地下管线测量成果表工程名称西旺路（康庄路-林校北路）中水工程第二标段委托单位北京万兴建筑集团有限公司项目编号2009ZS-08测量部门北京亿嘉浩工程技术咨询有限公司完成日期2009年9月地下管线测量成果表工程名称西旺路（康庄路-林校北路）中水工程第三标段委托单位北京市市政六建设工程有限公司项目编号2009ZS-08测量部门北京亿嘉浩工程技术咨询有限公司完成日期2009年9月地下管线测量成果表工程名称西旺路（康庄路-林校路）给水工程第一标段委托单位北京易成市政工程有限责任公司项目编号2009GS-08测量部门北京亿嘉浩工程技术咨询有限公司完成日期2009年9月地下管线测量成果表工程名称西旺路（康庄路-林校路）给水工程第二标段委托单位北京万兴建筑集团有限公司项目编号2009GS-08测量部门北京亿嘉浩工程技术咨询有限公司完成日期2009年9月地下管线测量成果表工程名称西旺路（康庄路-林校路）给水工程第三标段委托单位北京市市政六建设工程有限公司项目编号2009GS-08测量部门北京亿嘉浩工程技术咨询有限公司完成日期2009年9月。
