现浇钢筋混凝土单向板肋梁楼盖设计某工厂仓库的楼盖建筑平面图，如图一所示，环境类别为一类。
楼面均布活荷载标准值为5.5kN / m2，楼盖结构形式为现浇钢筋混凝土单向板肋梁楼盖，竖向承重结构体系采用外砖墙和钢筋混凝土内柱承重方案：1.设计资料(1)楼面恒载：楼面面层用20 mm厚石灰砂浆粉刷。
(2)材料：混凝土强度等级C25 ；梁内受力纵筋为HRB335，其他为HPB235钢筋。
2．楼盖的结构平面布置墙厚240 mm，板伸入墙体120 mm，次梁伸入墙体240 mm，纵墙在主梁端部处有外伸扶壁120 mm×370 mm,主梁搁置长度370 mm。
柱截面350 mm×350 mm。
主梁沿横向布置，次梁沿纵向布置。
主梁的跨度为6.3 m、次梁的跨度为7.5 m，主梁每跨内布置两根次梁，板的跨度为2.1 m，L02／l 01 =7.5／2.1=3.57≥3，因此按单向板设计。
按跨高比条件，要求板厚h≥2200／40=55 mm，对工业建筑的楼盖板，要求h≥80 mm，取板厚h=80 mm。
次梁截面高度应满足h=L0／18～L／12=7500／18～7500／12=416.7～625 mm。
考虑到楼面活荷载比较大，取h=500mm。
截面宽度取为b=200 mm。
主梁的截面高度应满足h=L0／15～L／10=6300／15～6300／10=420～630 mm，取h=600 mm，b=300 mm。
楼盖结构平面图布置图见图二。
3．板的设计⑴荷载板的恒荷载标准值水泥砂浆面层： 0.65 kN / m280 mm钢筋混凝土板0.08×25=2 kN / m220 mm 石灰砂浆0.02×17=0.34 kN / m2小计 2.99 kN / m2板的活荷载标准值： 5.5kN / m2恒荷载分项系数取1.2；因楼面活荷载标准值大于4.0 kN / m2，所以活荷载分项系数应取1.3。
钢筋混凝土肋形楼盖设计在建筑结构设计中，钢筋混凝土肋形楼盖是一种常见且重要的结构形式。
它具有良好的承载能力、空间适应性和经济性，被广泛应用于各类建筑物中。
接下来，让我们详细了解一下钢筋混凝土肋形楼盖的设计。
钢筋混凝土肋形楼盖通常由板、次梁和主梁组成。
板将楼面荷载传递给次梁，次梁再将荷载传递给主梁，主梁最终将荷载传递给柱或墙等竖向承重构件。
这种结构形式能够有效地分散荷载，提高楼盖的整体稳定性和承载能力。
在进行钢筋混凝土肋形楼盖设计之前，首先需要明确设计的基本要求和条件。
这包括建筑物的使用功能、楼面活荷载标准值、建筑的跨度和柱网尺寸等。
同时，还需要考虑结构的耐久性、防火性能和抗震要求等。
设计时，荷载的计算是至关重要的一步。
楼面活荷载需要根据建筑物的使用情况进行准确取值，常见的如住宅、办公室、商场等场所的活荷载标准值各不相同。
恒载则包括楼板自重、面层重量以及吊顶等固定设备的重量。
在计算荷载时，还需要考虑荷载的组合情况，以确保结构在各种不利工况下都能安全可靠。
接下来是板的设计。
板的厚度需要根据跨度、荷载大小以及板的支撑情况等因素来确定。
一般来说，单向板的厚度不小于跨度的 1/30，双向板的厚度不小于跨度的 1/40。
板内的钢筋配置包括受力钢筋和分布钢筋。
受力钢筋沿板的短跨方向布置，承受弯矩产生的拉力；分布钢筋则与受力钢筋垂直布置，主要起固定受力钢筋位置、分担混凝土收缩和温度应力等作用。
次梁的设计需要考虑其截面尺寸、内力计算和钢筋配置。
次梁的截面高度一般为跨度的 1/18 至 1/12，截面宽度为截面高度的 1/3 至 1/2。
内力计算通常采用弯矩分配法或连续梁的计算方法，计算出次梁在各种荷载作用下的弯矩和剪力。
根据内力计算结果，配置相应的纵向受力钢筋和箍筋。
主梁的设计与次梁类似，但由于主梁承受的荷载较大，其截面尺寸和钢筋配置通常也更大。
在主梁与次梁相交处，会产生主梁的集中荷载，需要对主梁进行局部加强。
钢筋的选择和布置也需要遵循一定的规范和要求。
..现浇钢筋混凝土单向板肋形楼盖课程设计一、 设计资料1、 某多层厂房，内框架结构体系，结构平面布置图如下：2、 荷载1) 水磨石面 0.65kN/m 2； 2) 钢丝网抹面吊顶 0.45kN/m 2； 3) 楼面活荷载 5.5kN/m 3；3、 材料1) 混凝土： C30（c f =14.3N/mm 2 , t f =1.43N/mm 2；） 2) 钢筋:梁钢筋HRB400级（y f =360 N/mm 2），其余钢筋采用HPB300级（y f =270N/mm 2）。
二、 楼盖梁格布置草图三、 构件尺寸的确定1、 确定主梁跨度为6.6m ，次梁的跨度6m ，主梁每跨内布置两根次梁，板的跨度 为2.2m 。
2、 估计截面尺寸，按跨高比条件：板厚：板按考虑塑性内力重分布设计，按不验算挠度的刚度条件，板厚应不小于了L/30=2200/30=73.33mm ，此值小于工业房屋楼面最小厚度70mm 的构造要求，故取板厚h=80mm 。
次梁截面b*h ： h=o l /18～o l /12=333～500mm ，考虑到楼面活荷载比较大，初估取h=450mm ，截面宽度b=(1/2～1/3)h ，取b=200mm 。
主梁截面b*h ： h=o l /15～o l /12=440～660mm,取h=650mm ，截面宽度取b=250mm 。
四、 板的设计 1、 荷载板的永久荷载标准值：水磨石楼面 0.65 kN/2m ； 80mm 钢筋砼板 0.08×25=2.0kN/2m ； 钢丝网抹灰吊顶 0.45 kN/2m ；恒载标准值 3.1 kN/2m ； 活荷载标准值 5.5 kN/2m ；活载控制时，考虑恒载分项系数1.2，活荷载分项系数1.4荷载总设计值 g+q=1.2×3.1+1.4×5.5=11.54 kN/2m恒载控制时，考虑恒载分项系数1.35，活荷载分项系数1.4，组合系数0.9.荷载总设计值 g+q=1.35×3.1+1.4×0.9×5.5=11.12kN/2m由此可确定为活载控制，即荷载总设计值为11.54kN/2m2、 计算简图由板和次梁尺寸可以得到板的设计简，板的支承情况如下图。

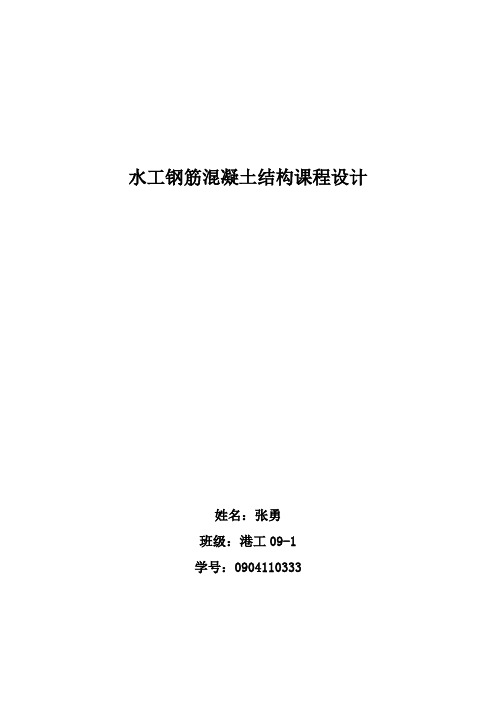

水工钢筋混凝土结构课程设计姓名：张勇班级：港工09-1学号：0904110333钢筋混凝土单向板肋梁楼盖设计计算书1、楼盖梁格布置及截面尺寸确定确定主梁的跨度为6.6m，次梁的跨度为6.6m，主梁每跨内布置两根次梁，板的跨度为2.2m。
楼盖结构的平面布置图如图所示。
按高跨比条件要求板的厚度h≥L/40=2200/40=55㎜，对工业建筑的楼板，要求h≥80㎜，所以板厚取h=80㎜。
次梁截面高度应满足(1/18 ~ 1/12)L=(1/18 ~ 1/12)×6600=367 ~550mm，取h=500mm，截面宽b=(1/3 ~ 1/2)h=(1/3 ~ 1/2)×500=167 ~250mm，取b=200mm。
主梁截面高度应满足h=(1/14 ~ 1/8 )L=(1/14 ~ 1/8)×6600=471~825mm,取h=650mm，截面宽度b=(1/3 ~ 1/2)h=(1/3 ~ 1/2)×650=217 ~ 325mm,取b=300mm。
2、板的设计——按考虑塑性内力重分布设计（1）、荷载计算恒荷载标准值20mm厚水泥沙浆面层：0.02×20=0.4 kN/㎡80mm厚钢筋混凝土板：0.08×25=2.0 kN/㎡15mm厚混合沙浆天棚抹灰：0.015×17=0.255 kN/㎡小计 2.655 kN/㎡活荷载标准值：8.0 kN/㎡活荷载分项系数取1.2恒荷载设计值：g=2.655×1.05=2.788 kN/㎡活荷载设计值：q=8.0×1.2=9.6kN/㎡荷载设计总值：g+q=12.388kN/㎡, 近似取12.4kN/㎡（2）、计算简图取1m板宽作为计算单元，板的实际结构如图所示，由图可知：次梁截面宽为b=200mm，120，则按塑性内力重分布设计，板的计算跨度为：现浇板在墙上的支承长度为a=mm边跨按以下二项较小值确定：L01=ln+h/2=(2200-120-200/2)+80/2=2020mmL011=ln+a/2=(2000-120-200/2)+120/2=2040mm故边跨板的计算跨度取Lo1=2020mm中间跨：l02=ln=2200-200=2000mm板的计算简图如图所示。
钢筋混凝土板肋形结构设计一、设计基本资料某水电站副厂房楼盖为3级建筑物，采用现浇钢筋混凝土单向板肋形结构。
厂房现浇整体式钢筋混凝土肋形楼盖平面尺寸L1×L2为30m×19.8m，厂房周围用240mm厚砖墙砌筑。
楼板构造及荷载：现浇板面面层采用20mm厚水泥砂浆，20KN/m3；现浇钢筋混凝土板容重25 KN/m3；板底、梁侧均为15mm厚混合砂浆粉刷17 KN/m3。
楼面均布活荷载设计为6.0 KN/m2。
材料：本设计将采用C20混凝土，板中钢筋及梁中箍筋均用HPB235箍筋，其它用HRB335钢筋。
板、次梁、主梁的端支座搁置长度分别为120mm、240mm、240mm，钢筋混凝土柱截面尺寸为400mm×400mm。
二、楼盖结构的平面布置主梁沿横向布置，次梁沿纵向布置，主梁的跨度为6.6m，次梁的跨度为6m，主梁每跨内设置两根次梁，板的跨度为2.2m，l02/l01=6/2.2≈2.7，按单向板设计。
按跨高比计算，要求板厚h≥2200/40=55mm，一般对工业厂房建筑的楼盖板，要求h≥80mm，取板厚h=80mm。
次梁截面高度应满足h=l（1/18∽1/12）=6000*（1/18∽1/12）=330∽500mm，则截面宽度b=（1/2∽1/3）h=（1/2∽1/3）*500=166∽250mm，则次梁的高度和截面宽度分别取h=500mm，取b=200mm；主梁截面高度应满足h=l（1/15∽1/10）=6600*（1/15∽1/10）=440∽660mm，则截面宽度b=（1/2∽1/3）h=（1/2∽1/3）*650=216∽325mm，则主梁的高度和截面宽度分别取h=650mm，取b=300mm；楼盖结构平面布置图见下图肋形楼盖结构平面布置图三、板的设计1.荷载计算：板的恒荷载标准值20mm厚水泥砂浆面层 20*0.02=0.4KN/m280mm厚混凝土板 25*0.08=2.0 KN/m215mm厚水泥砂浆 17*0.15=0.255 KN/m2小计 2.655 KN/m2板的活荷载标准值： 6.0 KN/m2恒荷载分项系数取1.2，因楼板活荷载标准值大于4.0 KN/m2，考虑到电站厂房的重要性，所以活荷载分项系数应取1.5，则板的恒荷载设计值 g=2.655*1.2=3.186 KN/m2活荷载设计值 q=6.0*1.5=9 KN/m2荷载总设计为g+q=3.186+9=12.186 KN/m2，取近似值g+q=12.2 KN/m22.计算简图次梁截面为200mm*500mm，现浇板在墙上的支承长度为120mm。
钢筋混凝土双向板肋梁楼盖设计1.工程概况本工程设计为一座大跨度钢筋混凝土双向板肋梁楼盖，楼盖跨度为30米，采用常规荷载，结构类型为双向板肋梁结构。
楼盖高度为300mm，设计荷载为500kN/m²。
2.结构设计方案2.1梁设计梁的尺寸设计应满足荷载承载能力和刚度要求。
根据楼盖跨度和设计荷载，选取适当的梁截面尺寸进行计算，考虑梁的自重和活载荷载对梁的弯矩和剪力产生的影响。
采用钢筋混凝土梁进行计算，按照规范确定梁的截面尺寸、配筋率和受力状况，计算出梁的受力情况和截面尺寸。
2.2板设计板的尺寸设计应满足荷载承载能力和刚度要求。
根据楼盖跨度和设计荷载，选取适当的板厚度进行计算，考虑板的自重和活载荷载对板的弯矩和剪力产生的影响。
采用钢筋混凝土板进行计算，按照规范确定板的截面尺寸、配筋率和受力状况，计算出板的受力情况和截面尺寸。
2.3肋设计肋的尺寸设计应满足荷载承载能力和刚度要求。
肋的数量和尺寸可根据板的尺寸和梁的布置来确定。
考虑肋的自重和活载荷载对肋的弯矩和剪力产生的影响，采用钢筋混凝土肋进行计算，按照规范确定肋的截面尺寸、配筋率和受力状况，计算出肋的受力情况和截面尺寸。
3.结构计算钢筋混凝土双向板肋梁楼盖的结构计算主要包括受力计算和尺寸设计两个方面。
受力计算包括梁、板和肋的弯矩和剪力等受力情况的计算，根据受力情况确定截面尺寸和配筋率。
尺寸设计包括梁、板和肋的尺寸计算，根据荷载承载能力和刚度要求确定合适的截面尺寸。
4.结构施工及验收钢筋混凝土双向板肋梁楼盖的施工过程需要严格按照设计图纸和施工规范进行，确保结构的安全和可靠。
施工过程中需要加强对梁、板和肋的质量控制，包括钢筋的焊接、混凝土浇筑、防水处理等工作。
施工完成后，需要进行结构验收，检查结构的尺寸、质量和安全性，并进行结构的监测和维护。
总结：钢筋混凝土双向板肋梁楼盖设计是一项复杂且重要的工作，需要合理选择结构形式、设计合适的构件尺寸和配筋率，确保结构的安全和可靠。
混凝土结构设计课程设计–整体式单向板肋梁楼盖1. 课程设计概述本次课程设计的任务是设计一个混凝土结构的整体式单向板肋梁楼盖。
该楼盖包括两个部分：一层地面的停车场和上方的公寓。
整个楼盖跨度较大，需要考虑选用何种材料和结构形式。
设计任务涉及到多方面的知识，包括荷载计算、结构形式的选择、截面设计等内容。
2. 设计荷载设计荷载是指在设计结构时需要承载的外部荷载，也是本次课程设计的重点之一。
荷载的计算需要考虑多种因素，包括自重、雪荷载、风荷载、人员活载和车辆荷载等。
在本次设计中，我们假设设计地区为中国南方地区，按照国家标准《建筑结构荷载标准》(GB50009-2012)中的规定进行荷载计算。
设计荷载的详细计算过程在此不作过多赘述。
3. 结构形式的选择在本次课程设计中我们选用整体式单向板肋梁结构。
这种结构形式具有结构高度低、选用方便等特点，适用于跨度较大的建筑物。
在选定结构形式之后，我们需要进行截面设计，以确保结构的强度、刚度和稳定性。
4. 截面设计整体式单向板肋梁结构的截面设计涉及到板、肋、梁的尺寸和配筋参数等内容。
在本设计中，为了实现截面的合理设计，我们采用了软件进行结构分析和计算，最终输出设计结果。
具体的设计细节和流程如下。
4.1. 整体式单向板设计板是整体式单向板肋梁结构中的主要构件之一，其设计需要考虑荷载、结构高度等因素。
在本设计中，板厚度选用10cm，混凝土等级为C30，钢筋混凝土板配筋率为0.5%。
4.2. 肋设计肋的设计主要考虑肋高度和肋跨度两个因素。
在本设计中，肋高度选用25cm，肋跨度选用4m。
钢筋混凝土肋配筋率为1.5%。
4.3. 梁设计梁是整体式单向板肋梁结构中的次要构件，其设计主要考虑梁高度和梁跨度。
在本设计中，梁高度选用40cm，梁跨度选用7m。
梁采用双筋矩形截面设计，钢筋混凝土梁配筋率为2%。
5. 梁柱节点设计梁柱节点是指梁与柱之间连接的部分，其设计需要考虑梁、柱的受力情况。
本设计中采用钢筋混凝土柱，柱径选用45cm，钢筋混凝土柱配筋率为2%。
钢筋混凝土板肋形结构设计一、设计基本资料某水电站副厂房楼盖为3级建筑物，采用现浇钢筋混凝土单向板肋形结构。
厂房现浇整体式钢筋混凝土肋形楼盖平面尺寸L1×L2为30m×19.8m，厂房周围用240mm厚砖墙砌筑。
楼板构造及荷载：现浇板面面层采用20mm厚水泥砂浆，20KN/m3；现浇钢筋混凝土板容重25 KN/m3；板底、梁侧均为15mm厚混合砂浆粉刷17 KN/m3。
楼面均布活荷载设计为6.0 KN/m2。
材料：本设计将采用C20混凝土，板中钢筋及梁中箍筋均用HPB235箍筋，其它用HRB335钢筋。
板、次梁、主梁的端支座搁置长度分别为120mm、240mm、240mm，钢筋混凝土柱截面尺寸为400mm×400mm。
二、楼盖结构的平面布置主梁沿横向布置，次梁沿纵向布置，主梁的跨度为6.6m，次梁的跨度为6m，主梁每跨内设置两根次梁，板的跨度为2.2m，l02/l01=6/2.2≈2.7，按单向板设计。
按跨高比计算，要求板厚h≥2200/40=55mm，一般对工业厂房建筑的楼盖板，要求h≥80mm，取板厚h=80mm。
次梁截面高度应满足h=l（1/18∽1/12）=6000*（1/18∽1/12）=330∽500mm，则截面宽度b=（1/2∽1/3）h=（1/2∽1/3）*500=166∽250mm，则次梁的高度和截面宽度分别取h=500mm，取b=200mm；主梁截面高度应满足h=l（1/15∽1/10）=6600*（1/15∽1/10）=440∽660mm，则截面宽度b=（1/2∽1/3）h=（1/2∽1/3）*650=216∽325mm，则主梁的高度和截面宽度分别取h=650mm，取b=300mm；楼盖结构平面布置图见下图肋形楼盖结构平面布置图三、板的设计1.荷载计算：板的恒荷载标准值20mm厚水泥砂浆面层 20*0.02=0.4KN/m280mm厚混凝土板 25*0.08=2.0 KN/m215mm厚水泥砂浆 17*0.15=0.255 KN/m2小计 2.655 KN/m2板的活荷载标准值： 6.0 KN/m2恒荷载分项系数取1.2，因楼板活荷载标准值大于4.0 KN/m2，考虑到电站厂房的重要性，所以活荷载分项系数应取1.5，则板的恒荷载设计值 g=2.655*1.2=3.186 KN/m2活荷载设计值 q=6.0*1.5=9 KN/m2荷载总设计为g+q=3.186+9=12.186 KN/m2，取近似值g+q=12.2 KN/m22.计算简图次梁截面为200mm*500mm，现浇板在墙上的支承长度为120mm。
按内力重分布设计，板的计算跨度为：边跨：l0=ln+h/2=（2200-100-120）+80/2=2020mm＜1.025ln=2030mm，取l0=2020mm中间跨：l0=ln=2200-200=2000mm因跨度偏差小于10%，可按等跨连续板计算。
取1m宽板带作为计算单元，计算简图如下图所示g+q=12.2 KN/m23.弯矩设计值：由上表查得，板的弯矩系数αm分别为：端支座0；边跨跨中，1/11；离端第二支座，-1/11；中间支座，-1/14；中跨中，1/16。
故M 1=-MB=（g+q）l012/11=12.3*2.022/11=4.56kN*mM c =-（g+q）l012/14=-12.3*2.02/14=-3.51 kN*mM 2=（g+q）l012/16=12.3*2.02/16=3.07 kN*m4.正截面受弯承载力计算：板厚80mm， h0=80-20=60mm；板厚b=1000mm。
C20混凝土，α1=1，fc=9.6N/mm2，HPB235，fy=210N/mm2。
板配筋计算的过程列于下表位于次梁内跨上的板带，其内区格四周与梁整体连接，故其中间跨的跨中截面（MB 、M3）和中间支座（MC）计算弯矩可以减少20%，其他截面则不予以减少。
四、次梁设计按考虑内力重分布设计。
根据本厂房楼盖的实际使用情况，楼盖的次梁和主梁的活荷载不考虑梁从属面积的荷载折减。
1、荷载设计值恒荷载设计值：板传来的恒荷载 3.186*2.2=7.009kN/m次梁自重 0.2*（0.5-0.08）*25*1.2=2.52kN/m次梁粉刷 0.015*（0.5-0.08）*2*17*1.2=0.257kN/m小计 g=9.786kN/m活荷载设计值 q=9*2.2=20.00kN/m荷载总设计值 g+q=29.81kN/m计算简图次梁在砖墙上的支承长度为180mm，主梁截面积为300mm*650mm。
2、计算跨度边跨l01=ln+α/2=（6480-120-300/2）+180/2=6300mm<1.025ln =1.025*6210=6365mm，取l01=6300mm中间跨：l0= ln=6480-300=6180mm因跨度偏差小于10%，可按等跨连续板计算。
次梁的计算简图见下图g+q=29.81kN/m3、内力计算24、截面承载力计算（1）次梁跨中按T形截面设计，T形截面的翼缘宽度b＇f，按b＇f≤l/3=6480/3=2160mm<b+s=200+2000=2200mm，取b＇f=2160mm梁高：h=500mm，h=500-35=465mm翼缘厚：h＇f=80mm 判定T形截面类型α1fcb＇fh＇f（h-h＇f/2）=1*9.6*2160*80*（460-80/2）=696.72*106N· mm=696.7kN· m，696.7kN·m大于107.56kN·m（边跨中）且大于71.16kN· m 中间跨中，故各跨中截面第一类T形截面（2）支座截面按矩形截面计算，离端第二支座B按布置两排纵向钢筋考虑，取h 0=500-60=440mm，其他中间支座按布置一排纵向钢筋考虑，取h=465mm。
（3）次梁正截面承载力计算见下表5、构造配筋要求：沿全长配置封闭式箍筋，每一根箍筋距支座边50mm处，开始布置，在简支端的支座范围内各布置一根箍筋。
五、主梁设计（按弹性理论计算）主梁尺寸300mm*650mm1.荷载设计值为简化计算，将主梁自重等效为集中荷载次梁传来的恒荷载：9.786*6.48=63.413kN主梁自重：（0.65-0.08）*0.3*2.2*25*1.2=11.286kN主梁粉刷重： 2*（0.65-0.08）*0.015*2.2*17*1.2=0.768kN小计 75.467kN恒荷载 G=75.467kN活荷载 Q=20.02*6.48=129.73kN2.确定计算跨度及计算简图主梁按连续梁计算，端部支承在砖墙上，支承长度为240mm，中间支承在400mm*400mm的混凝土柱上，其计算跨度为：边跨：ln=6600-400/2-120=6208mm，则0.025ln=6208*0.025=157.00mml 01=ln+b柱/2+0.025ln=6208+400/2+157=6637mm〉ln+b柱/2+α/2=6208+400/2+240/2=6600mm，由于支承长度240mm不满足要求，故支承长度取370mm，从而取近似值l01=6640mm中跨：l=6600mm主梁的计算简图见下图G=75.467kN3、内力计算（1）弯矩设计值：M=k1GL+k2QL其中，k1、k2可由书中表查取，L为计算跨度，对于B支座，计算跨度可取相邻量跨的平均值。
主梁弯矩计算由此可以做出下列几种情况的内力图：①+②；①+③；①+④；①+⑤将以上各图绘于同一坐标系上，取其外包线，则为弯矩包络图。
（2）剪力设计值：V=M=k3G+k4Q，其中k3、k4可由书中表查取.主梁剪力计算4、主梁正截面和斜截面承载力计算（主梁300*650 次梁200*500）（1）主梁跨中按T形截面计算，T形截面的翼缘宽度b'f，按b＇f ≤l/3=6600/3=2200<b+s=6600mm，故取b'f=2200mm梁高：h=650，h0=650-40=610mm（边跨），h=650-40=610mm（中间跨）翼缘厚：h'f=80mm判定T形截面类型α1fcb＇fh＇f（h-h＇f/2）=1*9.6*2200*80*（610-80/2）*10-6=963.07kN·m963.07kN·m>317.22 kN·m(边跨)且963.07kN·m>204.61 kN·m(中间跨中)，故各跨中截面属于第一类T形截面。
（2）支座截面按矩形截面计算，离端第二支座B按布置两排纵向钢筋考虑，取h 0=650-80=570mm，其他中间支座按布置一排纵向钢筋考虑，取h=615mm。
正截面配筋计算5、两侧附加横向钢筋的计算次梁传来的集中力：F l =63.413+129.73=193.143kN ，h l =650-500=150mm 附加箍筋布置范围：s=2 h l +3b=2*150+3*200=900mm取附加箍筋φ8@200mm ，则在长度范围内可以布置箍筋的排数：m=900/200+1=6排，次梁两侧各布置三排，另加吊筋1Ф18，Asb=254.5mm 2，则由：2f y A s b sin α+m ·nf y v A s v 1=2*300*254.5*0.707+6*2*210*50.3=234.7kN> F l ，满足要求。
