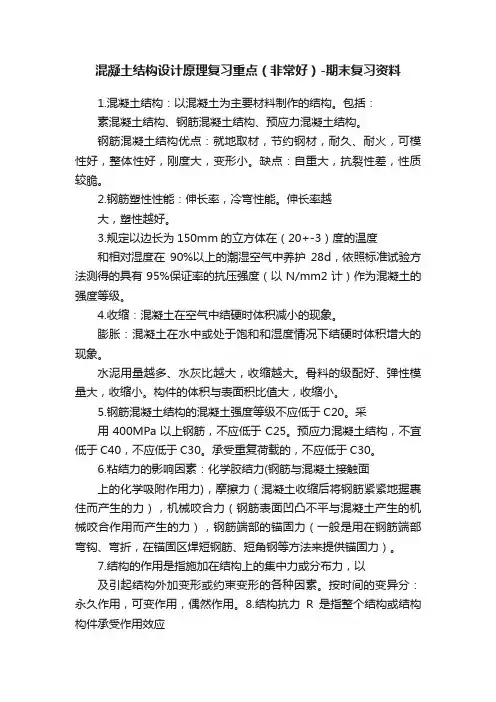

1.混凝土结构：以混凝土为主要材料制作的结构。
包括：素混凝土结构、钢筋混凝土结构、预应力混凝土结构。
钢筋混凝土结构优点：就地取材，节约钢材，耐久、耐火，可模性好，整体性好，刚度大，变形小。
缺点：自重大，抗裂性差，性质较脆。
2.钢筋塑性性能：伸长率，冷弯性能。
伸长率越大，塑性越好。
3.规定以边长为150mm的立方体在（20+-3）度的温度和相对湿度在90%以上的潮湿空气中养护28d，依照标准试验方法测得的具有95%保证率的抗压强度（以N/mm2计）作为混凝土的强度等级。
4.收缩：混凝土在空气中结硬时体积减小的现象。
膨胀：混凝土在水中或处于饱和和湿度情况下结硬时体积增大的现象。
水泥用量越多、水灰比越大，收缩越大。
骨料的级配好、弹性模量大，收缩小。
构件的体积与表面积比值大，收缩小。
5.钢筋混凝土结构的混凝土强度等级不应低于C20。
采用400MPa以上钢筋，不应低于C25。
预应力混凝土结构，不宜低于C40，不应低于C30。
承受重复荷载的，不应低于C30。
6.粘结力的影响因素：化学胶结力(钢筋与混凝土接触面上的化学吸附作用力)，摩擦力（混凝土收缩后将钢筋紧紧地握裹住而产生的力），机械咬合力（钢筋表面凹凸不平与混凝土产生的机械咬合作用而产生的力），钢筋端部的锚固力（一般是用在钢筋端部弯钩、弯折，在锚固区焊短钢筋、短角钢等方法来提供锚固力）。
7.结构的作用是指施加在结构上的集中力或分布力，以及引起结构外加变形或约束变形的各种因素。
按时间的变异分：永久作用，可变作用，偶然作用。
8.结构抗力R是指整个结构或结构构件承受作用效应（即内力和变形）的能力，如构件的承承载能力、刚度等。
9.设计使用年限：是指设计规定的结构或结构构件不需进行大修即可按齐预定目的使用的时期，即结构在规定的条件下所达到呃使用年限。
10.轴心受拉（压）构件：纵向拉（压）力作用线与构件截面形心线重合的构件。
轴心受力构件中配有纵向钢筋和箍筋，纵向钢筋的作用是承受轴向拉力或压力，箍筋的主要作用是固定纵向钢筋，使其在构件制作的过程中不发生变形和错位。
11.受弯构件的破坏特征：少筋破坏（当构件的配筋率低于某一定值时，构件不但承载能力很低，而且只要其一开裂，裂缝便急速开展，裂缝截面处的拉力全部由钢筋承受，钢筋由于突然增大的应力而屈服，构件立即发生破坏），适筋破坏（当构件的配筋率不是太低也不是太高时，构件的破坏首先是由于受拉区纵向受力钢筋屈服，然后受压区混凝土呗压碎，钢筋和混凝土的强度都得到充分利用），超筋破坏（当构件的配筋率超过某一特定的值时，构件的破坏特征又发生质的变化构件的破坏是由于受压区的混凝土呗压碎而引起，受拉区纵向受力钢筋不屈服）。
12.基本假定：截面应变保持平面。
不考虑混凝土的抗拉强度。
混凝土的受压的应力应变关系曲线按下列规定取用。
13.双筋矩形截面适用情况：1.结构或构件承受某种交变的作用，使截面上的弯矩改变方向。
2.截面承受的弯矩设计值大于单筋截面所能承受的最大弯矩设计值，而截面尺寸的材料品种等由于某些原因又不能改变。
3.结构或构件的截面由于某种原因，在截面的受压区预先已经布置了一定数量的受力钢筋。
14.T形截面受弯构件按受压区的高度不同分：第一类T形截面，中和轴在翼缘内。
第二类T形截面，中和轴在梁肋内。
15.剪切破坏的形态：斜拉破坏（整个破坏过程急速而突然，破坏荷载与出现斜裂缝时的荷载相当接近，破坏前梁的变形很少，并且往往只有一条斜裂缝。
破坏具有明显的脆性），剪压破坏（这种破坏有一定的预兆，破坏荷载较出现斜裂缝时的荷载过高。
但与适筋梁的正截面破坏相比，减压破坏仍属于脆性破坏），斜压破坏（破坏荷载很高，但变形很小，亦属于脆性破坏）。
16.平衡扭转：若结构的扭矩是由荷载产生的，其扭矩课根据平衡条件求得，与构件的抗扭刚度无关。
协调扭矩：另一类是超静定结构中由于变形的协调使截面产生的扭转。
17.偏心受压构件分为：单向偏心受压构件，双向偏心受压构件。
当ξ<=ξb，受拉钢筋先屈服，然后混凝土压碎，肯定为受拉破坏—大偏心受压破坏，反之为小偏心受压破坏。
18.结构的可靠性：安全性（结构构件能承受在正常施工和正常使用时可能出现的各种作用，以及在偶然事件发生时及大盛后，仍能保持必需的整体稳定性），适用性（在正常使用时，结构构件具有良好的工作性能，不出现过大的变形和过宽的裂缝），耐久性（在正常的维护下，结构构件具有足够的耐久性能，不发生锈蚀和风化现象）。
19.裂缝的控制等级分为三级：：正常使用阶段严格要求不出现裂缝的构件。
正常使用阶段一般要求不出现裂缝的构件。
正常使用阶段允许出现裂缝的构件。

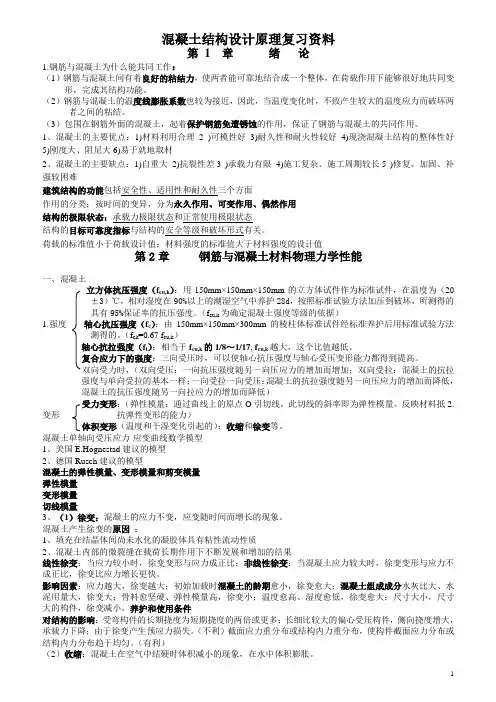

混凝土结构设计基本原理复习重点第 1 章绪论1.钢筋与混凝土为什么能共同工作：（1）钢筋与混凝土间有着良好的粘结力，使两者能可靠地结合成一个整体，在荷载作用下能够很好地共同变形，完成其结构功能。
（2）钢筋与混凝土的温度线膨胀系数也较为接近，因此，当温度变化时，不致产生较大的温度应力而破坏两者之间的粘结。
（3）包围在钢筋外面的混凝土，起着保护钢筋免遭锈蚀的作用，保证了钢筋与混凝土的共同作用。
1、混凝土的主要优点：1)材料利用合理2 )可模性好3)耐久性和耐火性较好4)现浇混凝土结构的整体性好5)刚度大、阻尼大6)易于就地取材2、混凝土的主要缺点：1)自重大2)抗裂性差3 )承载力有限4)施工复杂、施工周期较长5 )修复、加固、补强较困难建筑结构的功能包括安全性、适用性和耐久性三个方面作用的分类：按时间的变异，分为永久作用、可变作用、偶然作用结构的极限状态：承载力极限状态和正常使用极限状态结构的目标可靠度指标与结构的安全等级和破坏形式有关。
荷载的标准值小于荷载设计值；材料强度的标准值大于材料强度的设计值第2章钢筋与混凝土材料物理力学性能一、混凝土立方体抗压强度（f cu,k）：用150mm×150mm×150mm的立方体试件作为标准试件，在温度为（20±3）℃，相对湿度在90%以上的潮湿空气中养护28d，按照标准试验方法加压到破坏，所测得的具有95%保证率的抗压强度。
（f cu,k为确定混凝土强度等级的依据）1.强度轴心抗压强度（f c）：由150mm×150mm×300mm的棱柱体标准试件经标准养护后用标准试验方法测得的。
（f ck=0.67 f cu,k）轴心抗拉强度（f t）：相当于f cu,k的1/8～1/17, f cu,k越大，这个比值越低。
复合应力下的强度：三向受压时，可以使轴心抗压强度与轴心受压变形能力都得到提高。
双向受力时，（双向受压：一向抗压强度随另一向压应力的增加而增加；双向受拉：混凝土的抗拉强度与单向受拉的基本一样；一向受拉一向受压：混凝土的抗拉强度随另一向压应力的增加而降低，混凝土的抗压强度随另一向拉应力的增加而降低）受力变形：（弹性模量：通过曲线上的原点O引切线，此切线的斜率即为弹性模量。
反映材料抵2.变形抗弹性变形的能力）体积变形（温度和干湿变化引起的）：收缩和徐变等。
混凝土单轴向受压应力-应变曲线数学模型1、美国E.Hognestad建议的模型2、德国Rusch建议的模型混凝土的弹性模量、变形模量和剪变模量弹性模量变形模量切线模量3、（1）徐变：混凝土的应力不变，应变随时间而增长的现象。
混凝土产生徐变的原因：1、填充在结晶体间尚未水化的凝胶体具有粘性流动性质2、混凝土内部的微裂缝在载荷长期作用下不断发展和增加的结果线性徐变：当应力较小时，徐变变形与应力成正比；非线性徐变：当混凝土应力较大时，徐变变形与应力不成正比，徐变比应力增长更快。
影响因素：应力越大，徐变越大；初始加载时混凝土的龄期愈小，徐变愈大；混凝土组成成分水灰比大、水泥用量大，徐变大；骨料愈坚硬、弹性模量高，徐变小；温度愈高、湿度愈低，徐变愈大；尺寸大小，尺寸大的构件，徐变减小。
养护和使用条件对结构的影响：受弯构件的长期挠度为短期挠度的两倍或更多；长细比较大的偏心受压构件，侧向挠度增大，承载力下降；由于徐变产生预应力损失。
（不利）截面应力重分布或结构内力重分布，使构件截面应力分布或结构内力分布趋于均匀。
（有利）（2）收缩：混凝土在空气中结硬时体积减小的现象，在水中体积膨胀。
影响因素：1、水泥的品种：水泥强度等级越高，则混凝土的收缩量越大；2、水泥的用量：水泥越多，收缩越大；水灰比越大，收缩也越大；3、骨料的性质：骨料的弹性模量大，则收缩小；4、养护条件：在结硬过程中，周围的温、湿度越大，收缩越小；5、混凝土制作方法：混凝土越密实，收缩越小；6、使用环境：使用环境的温度、湿度大时，收缩小；7、构件的体积与表面积比值：比值大时，收缩小。
对结构的影响：会使构件产生表面的或内部的收缩裂缝，会导致预应力混凝土的预应力损失等。
措施：加强养护，减少水灰比，减少水泥用量，采用弹性模量大的骨料，加强振捣等。
混凝土的疲劳是荷载重复作用下产生的。
（200万次及其以上）二、钢筋光圆钢筋：HPB235表面形状带肋钢筋：HRB335、HRB400、RRB400有明显屈服点的钢筋：四个阶段（弹性阶段、屈服阶段、强化阶段、破坏阶段），屈服强度力学性能是主要的强度指标。
（软钢）没有明显屈服点的钢筋：在承载力计算时，取“条件屈服强度”（0.85bσ）（硬钢）钢筋的疲劳是指钢筋在承受重复并带有周期性动荷载作用下，经过一定次数后，钢筋由原塑性破坏变成脆性突然断裂破坏的现象。
影响钢筋疲劳的因素1疲劳应力幅2钢筋外表面几何尺寸和形状3钢筋直径、钢筋强度等级4钢筋轧制工艺和试验方法钢材在常温下经剪切、冷弯、辊压、冷拉、冷拔等冷加工过程，性能将发生显著改变，强度提高、塑性降低，使钢材产生硬化，有增加钢结构脆性的危险。
钢筋的冷拉特性：只提高抗拉强度，不提高抗压强度，强度提高，塑性下降钢筋的冷拔能提高抗拉强度又能提高抗压强度混凝土结构对钢筋性能的要求：强度、塑性、可焊性、与混凝土的粘结。
钢筋的力学指标：强度、钢筋的塑性指标：伸长率、冷弯钢筋的强度指标：屈服强度和极限强度三、钢筋与混凝土的粘结1.粘结的定义及组成（1）定义：钢筋与其周围混凝土之间的相互作用。
（包括沿钢筋长度的粘结和钢筋端部的粘结）（2）组成：胶着力、摩擦力、机械咬合力。
变形钢筋的粘结力最主要的是机械咬合力。
2.保证可靠粘结的构造措施dffltyaα=锚固长度的影响因素：钢筋直径、钢筋抗拉强度设计值、混凝土抗拉强度设计值、外形系数。
钢筋的锚固长度以拉伸锚固长度为基本锚固长度。
任何情况下，纵向受拉钢筋的锚固长度不应小于250mm。
变形钢筋及焊接骨架中的光圆钢筋、轴心受压构件中的光圆钢筋可不做弯钩。
第3章受弯构件正截面受弯承载力一、梁、板的一般构造1.截面形式与尺寸板：厚度与跨度、荷载有关，以10mm为模数梁：宽度一般为100，120，150，（180），200，（220），250，300，以下级差为50mm；高度一般为250，300，…，800mm，级差为50mm，800以上级差为100mm。
