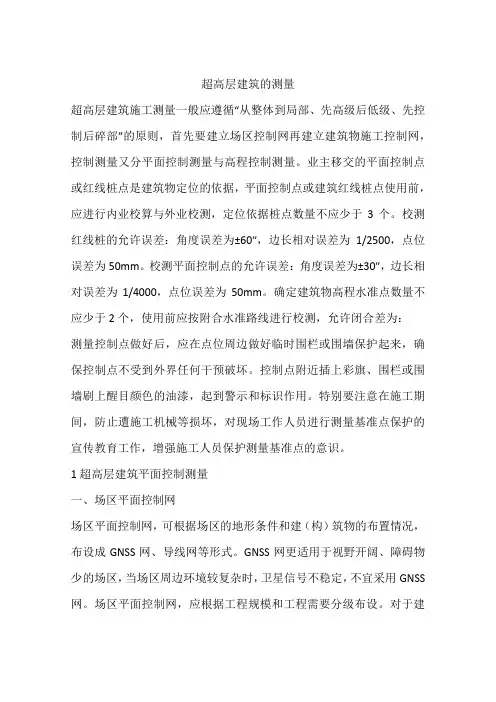

超高层建筑的测量超高层建筑施工测量一般应遵循“从整体到局部、先高级后低级、先控制后碎部”的原则，首先要建立场区控制网再建立建筑物施工控制网，控制测量又分平面控制测量与高程控制测量。

业主移交的平面控制点或红线桩点是建筑物定位的依据，平面控制点或建筑红线桩点使用前，应进行内业校算与外业校测，定位依据桩点数量不应少于3个。

校测红线桩的允许误差：角度误差为±60″，边长相对误差为1/2500，点位误差为50mm。

校测平面控制点的允许误差：角度误差为±30″，边长相对误差为1/4000，点位误差为50mm。

确定建筑物高程水准点数量不应少于2个，使用前应按附合水准路线进行校测，允许闭合差为：测量控制点做好后，应在点位周边做好临时围栏或围墙保护起来，确保控制点不受到外界任何干预破坏。

控制点附近插上彩旗、围栏或围墙刷上醒目颜色的油漆，起到警示和标识作用。

特别要注意在施工期间，防止遭施工机械等损坏，对现场工作人员进行测量基准点保护的宣传教育工作，增强施工人员保护测量基准点的意识。

1超高层建筑平面控制测量一、场区平面控制网场区平面控制网，可根据场区的地形条件和建（构）筑物的布置情况，布设成GNSS网、导线网等形式。

GNSS网更适用于视野开阔、障碍物少的场区，当场区周边环境较复杂时，卫星信号不稳定，不宜采用GNSS 网。

场区平面控制网，应根据工程规模和工程需要分级布设。

对于建筑场地大于1km2的工程项目或重要工业区，应建立一级或一级以上精度等级的平面控制网；对于场地面积小于1km2的工程项目或一般建筑区，可建立二级精度的平面控制网。

场区平面控制网相对于勘察阶段控制点的定位精度，不应大于5cm。

控制网点位，应选在通视良好、土质坚实、便于施测、利于长期保存的地方，并应埋设相应的标石，必要时还应增加强制对中装置。

标石的埋设深度，应根据地冻线和场地设计标高确定。

1）当采用GNSS控制网时，应采用静态测量方法进行，主要技术指标，应符合下表规定。

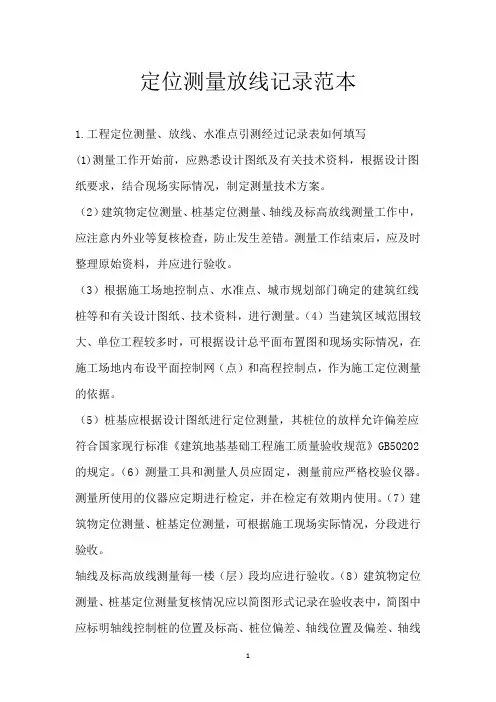

定位测量放线记录范本1.工程定位测量、放线、水准点引测经过记录表如何填写(1)测量工作开始前，应熟悉设计图纸及有关技术资料，根据设计图纸要求，结合现场实际情况，制定测量技术方案。

（2）建筑物定位测量、桩基定位测量、轴线及标高放线测量工作中，应注意内外业等复核检查，防止发生差错。

测量工作结束后，应及时整理原始资料，并应进行验收。

（3）根据施工场地控制点、水准点、城市规划部门确定的建筑红线桩等和有关设计图纸、技术资料，进行测量。

（4）当建筑区域范围较大、单位工程较多时，可根据设计总平面布置图和现场实际情况，在施工场地内布设平面控制网（点）和高程控制点，作为施工定位测量的依据。

（5）桩基应根据设计图纸进行定位测量，其桩位的放样允许偏差应符合国家现行标准《建筑地基基础工程施工质量验收规范》GB50202的规定。

（6）测量工具和测量人员应固定，测量前应严格校验仪器。

测量所使用的仪器应定期进行检定，并在检定有效期内使用。

（7）建筑物定位测量、桩基定位测量，可根据施工现场实际情况，分段进行验收。

轴线及标高放线测量每一楼（层）段均应进行验收。

（8）建筑物定位测量、桩基定位测量复核情况应以简图形式记录在验收表中，简图中应标明轴线控制桩的位置及标高、桩位偏差、轴线位置及偏差、轴线投测点、标高投测点等位置。

（9）建筑物轴线及标高放线测量复核情况应以简图形式记录在验收表中，简图中应标明轴线位置及偏差、轴线投测点、标高投测点的位置。

扩展资料：进场后首先对甲方提供施工定位图进行图上利用坐标反算法复核，以确保设计图纸的正确。

此项工作由项目技术负责人负责。

坐标反算法：根据直线的起点和终点的坐标，计算直线的水平距离和坐标方位角的过程。

项目技术负责人带队与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

工程定位后要经建设单位和规划部门验收合格后方可开始施工。

参考资料来源：百度百科-放线参考资料来源：百度百科-测量参考资料来源：百度百科-建筑后退红线距离。

目录第三章建筑工程 (1)第一节建筑工程施工记录表 (1)建（构）工程测量复核表 (2)建（构）筑物沉降观测成果 (3)建设工程沉降观测点、基准点、专用水准点平面位置布置图 (4)测量成果表 (5)初（复）测桩位竣工测量成果表 (6)初（复）测成果表 (7)初（复）测柱子垂直度测量成果表 (8)建筑物垂直测量成果表 (9)位移观测成果表 (10)天车轨道测量成果表 (11)测量平面控制网检测坐标对比表 (12)测量控制网成果表 (13)测量高程控制网检测坐标对比表 (14)试打桩记录 (15)钢管桩施工记录 (16)钢管桩（SP桩）焊接隐蔽记录 (18)钢管桩自检记录 (19)桩隐蔽工程验收记录 (20)桩身完整性检测结果表 (21)SP、SCP、TSC、PHC、PHTC、PC、PTC、RC桩施工记录 (22)泥浆护壁成孔灌注桩施工记录 (23)桩位轴线、标高、偏差记录表 (24)钻孔灌注桩进成孔原始记录 (25)钻孔灌注桩成孔验收记录 (27)钻孔灌注桩钢筋笼制作隐蔽验收记录表 (28)钻孔灌注桩钢筋笼吊放记录表 (29)水下混凝土灌注记录表 (30)钻孔灌注桩隐蔽工程验收记录 (31)钻孔灌注桩施工记录汇总表 (32)深层搅拌桩施工记录 (33)压密注浆记录 (34)砂桩施工汇总表 (35)桩基工程施工汇总表 (36)地基验槽记录 (37)预应力张拉记录表 (38)隐蔽工程施工记录（接地装置） (40)混凝土浇灌令 (41)灌浆通知单 (42)楼地面管道盛水记录表 (43)屋面天沟蓄水、四周淋水检查记录表 (44)管道系统压力试验记录 (45)管道冲洗（通水）记录 (46)室内消火系统试射试验记录 (47)排水管道通球（通水、灌水）试验记录 (48)管道系统调试记录 (49)设备试运转记录 (50)建筑物照明通电试运行检查记录 (51)接地装置施工检查测试记录 (52)电缆（线）敷设绝缘测试记录 (53)风机、空调机组单机试运转记录 (54)通风机、空调机组调试记录 (55)风量平衡调试记录 (56)风管漏光检测记录 (57)卫生洁具满水试验记录 (59)混凝土结构子分部工程结构实体混凝土强度验收记录 (60)混凝土试块非数理统计评定表 (61)地下室防水效果检查记录 (62)钢筋保护层厚度及间距现场检测原始记录 (63)混凝土结构子分部工程结构实体钢筋保护层厚度验收记录 (64)混凝土同条件养护600℃（±5℃）记录单 (66)同条件养护混凝土试件原始资料记录表 (67)有防水要求的地（楼）面蓄水试验记录 (69)建筑物全高（标高）、垂直度测量成果表 (70)第三章建筑工程第一节建筑工程施工记录表建（构）工程测量复核表测量日期：注：后附测量复核过程控制内容。

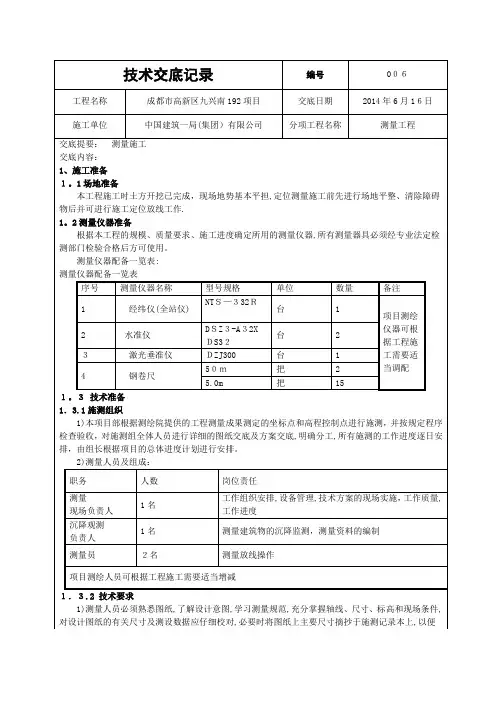

控制桩围护示意图垫层放线示意图直接采用基坑外控制桩两点通视直线投测法，向基础平台投测轴线，故采取轴线偏离80～100cm设定施工观测控制线。

再按施工观测控制线引放其它细工程名称施工单位交底部位主体工程工序名称测量施工6）待模板支好检查无误后，用水准仪在模板内壁定出基础面设计标高线。

拆模后，抄测建筑50线，在此基础上，用钢尺作为传递标高的工具。

操作示意图如下：4.5主体结构测量放线4.5.1楼层主控轴线传递控制平面控制测量对于高层建筑物±0.00以上的轴线传递，采用激光铅直仪内控接力传递法进行轴线投测。

1)平面控制网的布设a、内控点布设为了以后施工中，既不影响小流水施工作业，又兼顾整体平面测量布局，平面控制共布设8个点。

为保证轴线竖向传递的精度，内控点在二层布设一道。

并且在二层平台上闭合，内控点布设在二层是因为二层均在一个平面，利于轴线闭合。

b、预埋件的埋设根据平面控制点布置图在二层楼板上埋设8块预埋铁件，以后在各层施工浇筑混凝土顶板时，在垂直对应控制点位置上预留出150mm的孔洞，以便轴线向上投测，预埋件由100×100×8mm厚钢板制作而成，在钢板下焊φ12钢筋，且与二层底板焊接浇筑。

c、控制点的测设待预埋件埋设完毕后，由测量小组负责将内控制点分别投测到预埋件上，经校核无误后，在每块埋件上做出内控点竖向传递示意图将仪器安置在二层已作好的控制点上，对中整平后，仪器操作人员转动仪器，上面操作人员见光点后在接收靶上划点，器转动四方向后取其四点对向连线交点为最后投测点。

用同样方法将其余各点投测在同一施工层上。

控制点投测后将经纬仪分别置于各点上，检查相邻点间夹交叉是否为每相邻两点间的水平距离是否与相对应的控制点间距离相等，分析边、角是否相匹配，若相匹配证明投测无误，根据控制点施测出各轴线，并弹墨线于楼板面上，投测时，测量人员之间用对讲机进行联络。

施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线。

目录1.工程概况 (2)2．施工前旳准备工作 (3)2.1测量放线及管理工作旳根据 (3)2.2审核计算规划总图及施工旳符合性 (3)2.3计算测绘成果与单位工程旳符合性 (3)2.4查验甲方提供有资质旳测绘单位测设旳楼座桩及高程点旳精度 (3)2.5测量放线人员及测量仪器旳配置 (4)2.6全面贯彻测量放线各项规章制度和基本准则 (4)3．平面施工测量放线 (6)3.1平面定位及控制 (6)3.2土方施工测量放线 (7)3.3基础测量放线 (7)3.4首层测放线（含地下控制基准点） (8)3.5首层以上各层测量放线 (8)3.6构造完毕及竣工查验 (9)4.高程施工测量放线 (9)4.1高程引测留点 (9)4.2基础施工高程引测 (10)4.3首层施工高程引测 (10)4.4首层以上各层高程施工测量 (10)4.5构造完及竣工总高程测量 (11)5．自检（交接检）验线 (11)6．精度及报验资料 (11)7．测量桩、点、线旳留置保护，移交恢复及标识 (12)8.环境与职业健康安全 (13)9．施工过程中中旳细部放样 (13)1.工程概况本项目位于天津市武清区大王古庄镇京滨工业园内，北侧为民丰道，南侧为民旺道，西侧为消防中队用地，东侧为古旺路。

本工程由1#车间、2#车间、3#车间、宿舍楼构成。

本工程为一类建筑，耐火等级为二级，地震高设防为8度。

垫层底标高：1#车间、2#车间为-2.1m，3#、宿舍楼为-2.1m局部-5.6m框剪构造构造，原则层高：1#车间10m,2#车间5m,3#车间首层3.9m、2层以上3.6m，宿舍楼首层3.9m、2层以上3.6m。

基础采用桩基础，设置桩承台，承台之间设置地梁连接。

本工程±0.000相称于大沽高程：图纸上1#车间、2#车间12.65m,3#车间、宿舍楼12.25m。

甲方变更为：12.55m和12.15m。

2．施工前旳准备工作2.1测量放线及管理工作旳根据A、《工程测量规范》GB50026—2023B、《建筑施工测量规程》DBJ-01-21-2023c、规划定位成果单（含高程根据）2.2审核计算规划总图及施工旳符合性由于本工程局部尺寸复杂性，在施工前必须对设计图纸进行详细旳审核，首先熟悉图纸尺寸，理解互相之间旳构造形式及构造尺寸，以免在施工过程中导致不必要旳错误，发现问题及时与设计院沟通并处理。

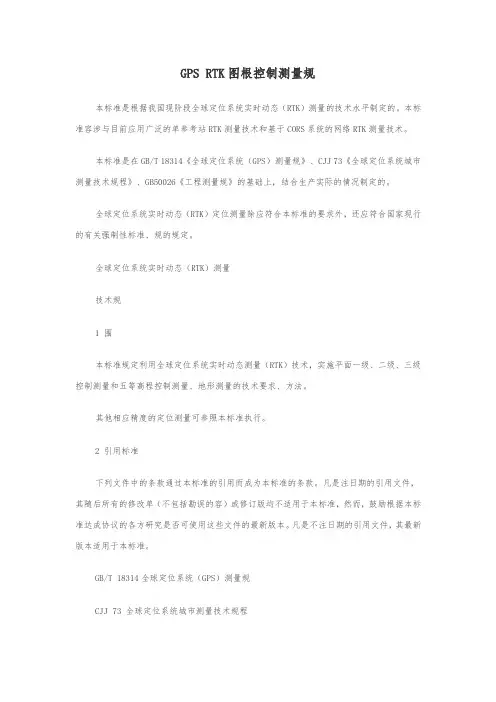

GPS RTK图根控制测量规本标准是根据我国现阶段全球定位系统实时动态（RTK）测量的技术水平制定的。

本标准容涉与目前应用广泛的单参考站RTK测量技术和基于CORS系统的网络RTK测量技术。

本标准是在GB/T 18314《全球定位系统（GPS）测量规》、CJJ 73《全球定位系统城市测量技术规程》、GB50026《工程测量规》的基础上，结合生产实际的情况制定的。

全球定位系统实时动态（RTK）定位测量除应符合本标准的要求外，还应符合国家现行的有关强制性标准、规的规定。

全球定位系统实时动态（RTK）测量技术规1 围本标准规定利用全球定位系统实时动态测量（RTK）技术，实施平面一级、二级、三级控制测量和五等高程控制测量、地形测量的技术要求、方法。

其他相应精度的定位测量可参照本标准执行。

2 引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 18314全球定位系统（GPS）测量规CJJ 73 全球定位系统城市测量技术规程CH/T 2008-2005 全球导航卫星系统连续运行参考站网建设规CH 8016 全球定位系统（GPS）测量型接收机检定规程GB 50026 工程测量规GB/T 14912 1∶500 1∶1000 1∶2000外业数字测图技术规程3 术语3.1 实时动态测量（RTK） Real Time KinematicRTK测量技术是全球卫星导航定位技术与数据通信技术相结合的载波相位实时动态差分定位技术，它能够实时地提供测站点在指定坐标系中的三维定位结果。

在RTK测量模式下，参考站通过数据链将其观测值和测站坐标信息一起传送给流动站，流动站不仅采集卫星观测数据，还通过数据收来自参考站的数据，并在系统组成差分观测值进行实时处理。

《工程定位测量记录》填写说明与依据一、表格解析1．提文时限定位完成后2d内提交2.填写要点（1）“工程名称”与施工图纸中的图签一致。

（2）“图纸编号”填写施工图纸编号，如总平面、首层建筑平面、基础平面。

（3）“施测日期、复测日期”按实际日期填写。

（4）“坐标依据、高程依据“是由测绘院或建设单位提供，应以市规划委员会打桩坐标为标准。

在填写时要写明点位编号，且与交桩资料中的点位编号一致。

（5）“使用仪器“栏应将经纬仪、水准仪等仪器的名称，型号、出厂编号标注清楚。

（6）“闭合差“一般应满足三级精度I<1/10000:h≤正负6根号nmm的要求（n为测站数）。

（7）“仪器测定日期”指由法定检测单位校准日期。

（8）“定位抄测示意图”具体要求：1）应将建筑物位置线，重要控制轴线、尺寸及指北针方向、现场标准水准点、坐标点、红线桩、周边原有建筑物、道路等采用适当比例会制在此栏内。

2）坐标、高程依据要标注引出位置，并标出它与建筑物的关系。

3）特殊情况下，可不按比例，只画示意图，但要标出主要轴线尺寸，同时须注明±0.000绝对高程。

（9）“抄测结果”栏必须填写复测的具体数字，不能只写“合格”或“不合格”，应根据监理单位要求由施工（测量）单位采用计算机打印。

（10）签字栏中“技术负责人”为项目总工；“专业测量负责人”为施测单位主管；“复测人”是指施测单位的上一级测量人员。

“施测人”是指定位仪器操作者。

二、填写依据1.规范名称《工程测量规范》（GB50026）2.相关要求（1）一般规定。

1）放线和基础施工测量的主要内容包括；建筑物的定位放线、桩基施工测量、基槽（坑）开挖中的放线与超平、建筑物的基础放线、±0.000一下的测量放线与超平等。

2）建筑物定位放线和基础施工测量前应收集以下测量成果资料。

①城市规划单位提供的城市测量平面控制点或建筑红线桩点、高程控制点。

②建筑场区平面控制网和高程控制网。

土方回填1适用范围适用于一般工业与民用建筑的基坑、基槽、室内地坪（管沟）、室外沟槽及散水等的回填土工程。

2施工准备2.1材料准备1）土宜优先利用基槽中挖出的土，但不得含有有机杂质。

使用前宜过筛，其粒径不宜大于50MM，含水量应符合压实要求的规定。

2）填土材料应符合设计要求，现场所挖土方和进场土方作为回填材料时，应取得设计单位同意，并办好签证手续。

3）碎块草皮和有机含量大于8%的粘性土，淤泥和淤泥质土不得用作填料；含有机质的生活垃圾土、流动状态的泥炭土和有机质含量大于8%的粘性土等，不得用作填方材料。

2.2主要机具回填土工程应根据施工条件、土质情况、压实系数要求来选择压实机具性能和数量。

每层铺摊后，随之耙平，机械压实速度不超过2km/h。

2.3作业条件2.3.1回填前，应对基础，箱形基础墙或地下防水层、保护层等进行验收，并办好隐检手续。

而且混凝土应达到规定强度，验收合格后，方可进行回填。

2.3.2施工前应根据工程特点，填料种类，设计压实系数，施工条件等合理确定填料含水率控制范围，铺土厚度和夯、压遍数等参数。

重要的填方工程，其参数应通过压实试验来确定。

2.3.3室内地坪和管沟的回填，应在完成地下管线安装和测试合格后再进行。

并将沟槽，地坪上的积水和有机物等清除干净。

2.3.4施工前，应做好水平高程标志的设置，如基坑、基槽或管沟，在其边坡上每隔3M钉上水平标志；室内和散水的边墙上，钉好标准高程木桩。

3施工工艺3.1工艺流程基坑底地坪上清理→检验土质→分层铺上→分层夯打→碾压密实→检验密实度→修整找平验收3.2操作工艺3.2.1填土前应检验其含水量是否在挖制范围内；如含水量偏高，可采用翻松、晾晒、均匀掺入干土或换土等措施；如回填土的含水量偏低，可采用预先洒水润湿等措施。

3.2.2回填土应分层铺摊和夯实，每层铺土厚度和夯实遍数应根据土质、压实系数和机具性能确定。

一般蛙式打夯机每层铺土厚度为200-250MM；人工打夯不大于200MM。

2.1。

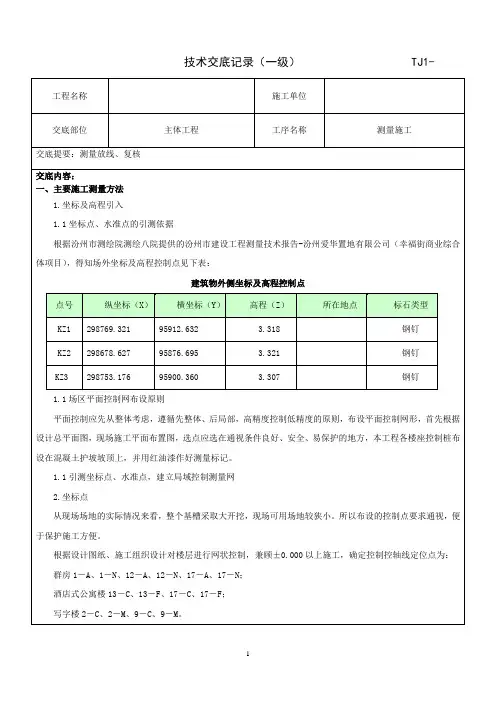

3引测座标点、水准点，建立局域控制测量网1、座标点从现场场地的实际情况来看,整个基槽采取大开挖，现场可用场地较狭小。

所以布设的控制点要求通视，便于保护施工方便.根据设计图纸、施工组织设计对楼层进行网状控制,兼顾±0.０0０以上施工,确定控制控轴线为: 1幢１-Ａ、1-M轴是通轴线,控制点为1—1轴交1-A轴、1-M轴交１-1轴;1-9轴交1-M轴、１-9轴交１—Ａ，设置井字形控制线。

第一步，施测时,首先，采用经纬仪置于“规6点”,对中整平,后视照准“规2点",前视“规8点"，校核测绘院提供的这几点相对距离、夹角是否符合．第二步，采用５０m长钢尺施测方法,测设各楼座的定位点，测读各楼座定位点的距离与施工图纸尺寸是否符合,复查校核各楼座数据。

至此,建立本工程各楼座测量的控制轴线网。

轴线投测允许偏差：主轴线间距允许偏差（mm）相临轴线±3L ≤３０ｍ±5３0ｍ〈L≤60m ±１0６０m〈L≤９0m ±1５L 〉90ｍ±２0控制轴线投测完毕后,依据施工图纸及施工洽商,首先放样其它设计轴线，并检查校核，满足施工规范要求后,依次放样柱、墙、门窗等,弹墨线,用红油漆标注。

主体结构为“钢尺垂直传递法"．项目允许误差（ｍｍ)每层±３高度（H）Ｈ≤３0m ±5 ３0m<H≤６０ｍ±10 6０ｍ〈H≤9０m ±15 ９０m<Ｈ≤1２０m ±2０１20m<H≤1５0ｍ±252。

2。

3轴线及高程点放样程序１)基础工程2)地下结构工程3)地上结构施工2.3基础测量放线轴线投测1)土方开挖:由于本工程基础土方为中国建筑西南勘察设计研究院有限公司开挖,同时以此控制槽的开挖尺寸和边坡坡度.在垫层混凝土浇筑之前,测量检查以前土方开挖情况,确认要开挖的,开挖前根据控制桩放出槽边上口线,在挖出工作面后,先钉出距槽边１米控制桩，以此控制槽的开挖尺寸和边坡坡度。

建筑物定位和高程控制办法1 测量人员及仪器选择1.11 本工程1、2、4、5栋为18层；8栋为24层的住宅楼，共用同一地下室底板作为基础，故测量时应首先仔细定位地下室，然后在地下室范围内再分别定位这五栋住宅楼，2#楼人防部分按人防施工图及人防会审记录内容施工。

1.2 测量人员测量工作为工程施工重点之一，本工程将安排具有丰富测量经验的测量工长邓军负责，由各栋号工长组成测量小组，负责轴线的投测及标高控制，同时由项目技术负责人会同责任工长进行复测。

1.1.3 仪器选择2 施工测量工艺流程2.1 建筑物的定位放线确认或检测定位依据→根据设计定位条件测设建筑物控制图→测定大角柱及轴线的控制桩。

2.2 建筑物的基础放线检测轴线控制桩→投测大角主轴线→测定基础细部线位。

2.3 各层的标高控制测定±0.00水准点或水平线→ 测定±0.00以下各负整米数水平线→ 校测±0.00以下同一标高的水平线→ 测定±0.00以上各起始标高线。

2.4 垂直度控制测定大角轴线延长线桩→以首层轴线位置为准，在大角轴线延长线上向上逐层投测→在施工层，以投测的大角轴线测定其它轴线。

3 建筑物定位3.1 放线依据根据建筑物总平面布置图、建筑红线以及业主提供的放线通知单进行放线和给定的坐标控制点。

3.2 轴线的定位放线3.2.1 定位放线前先与有关部门办理测量控制点复测与交接工作，对施工现场四周的原始基准点、基准线以及有关控制点和控制线的标高、坐标进行核实，经项目管理部和监理公司现场工程师确认后，才能进行准确的测量放线。

放线施工前必须对进场的测量仪器、设备进行强制检验，并作好技术交底工作。

3.2.2 施工轴线控制网布设原则：先从整体考虑，遵循先整体、后局部、高精度控制低精度的原则。

选点选在通视条件良好、安全、易保护的地方。

3.2.3 定位放线时，首先根据总平面图上提供的道路红线四大角的坐标值，计算出地下室横纵轴的交点坐标值；然后根据给定的附近已知坐标点位测量其他的坐标值，计算出该已知坐标点与点之间的边长、方位角，并在该已知坐标点架设**仪，利用极坐标法施放出本工程的主控点。

施工测量控制网点高程点布设本工程的施工测量是以三等水准点为依据，按三等水准测量要求从一个水准点开始引测，经过排水工程轴线上若干中线桩后，附合到下一个水准点进行检核，其闭合差不得超过±10mm n(n为测站数)。

一、根据招标文件，建设单位已完成整个工程施工控制网的布置和制用，我单位根据施工需要，布设本工程的施工控制网。

二、根据监理人提供测量基本控制点、基线和高程点的基本数据，同监理人共同校核基本控制点、基线和高程点的测量精度，并复核资料及数据的准确性。

三、根据工程施工测量规范和本工程施工精度要求，布设本工程平面控制网和高程控制网。

总的布置原则是由高级到低级，分级布网，逐级控制。

四、平面控制网布设(一)场区平面控制网布设原则及要求1.施工水准网的布设应按由高到低逐等控制的原则进行。

接测国家水准点时，必须接测两点以上，检测高差符合要求后，方能正式布网。

2.平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。

3.轴线控制网的布设根据设计总平面图、现场施工平面布置图等进行。

4.平面控制点，应选埋于通视良好，有利于扩展，方便放样，地基稳定且能较长期保存的地方。

5.水准点选在土质坚硬便于长期保存和使用方便的地点，墙水准点应选设于稳定的建筑物上，点位便于寻找、保存和引测。

各等级的水准点，须埋设水准标石。

同时绘制点之记，必要时设指示桩。

6.应负责管理好施工控制网点，若有丢失或损坏，应及时修复，工程完工后应完好地移交给发包人。

(二)确定统一的平面坐标系统本工程总平面图(定位图)采用的是大地坐标系，为便于今后施工测量放线，我们将该系统转换成施工坐标系。

设α为建筑坐标系(AO’B)的纵轴O’A在测量坐标系(XOY)内的方位角，a、b为建筑坐标系原点O’在测量坐标系内的坐标值，则P点在两坐标系统内的坐标X、Y和A、B的关系式为：X=a+Acosα±BsinαY=b+Acosα±BsinαA=(X-a)cosα+(Y-b)sinαB=±(X-a)sinα±(Y-b)cosα(三)平面控制网的布设首先在建筑物附近固定基础上布置8个半永久测量基准点，再对现场进行仔细踏勘，在各基坑外4个角落各布设一个临时测量控制点，这些点要能覆盖整个现场，利用这些坐标点测设轴线控制网。
