三相异步电动机的正反转.

三相异步电动机电动机双重连锁的正反转1. 引言三相异步电动机是一种广泛应用于工业和家庭领域的电动机。

在实际应用中，为了确保电动机的安全运行和可靠性，常常需要对电动机的正反转进行双重连锁控制。

本文将深入探讨三相异步电动机的双重连锁控制原理、应用场景以及实现方法等相关内容。

2. 三相异步电动机的基本原理2.1 三相异步电动机的工作原理三相异步电动机是利用电磁感应原理工作的电动机。

当电机的定子上供给三相交流电时，产生的旋转磁场将作用于转子上的导体，使导体感应出电动势，并通过感应向量效应引起转子产生转矩，从而实现电机的运转。

2.2 三相异步电动机的正反转控制原理三相异步电动机的正反转控制原理是通过改变定子绕组的相序来实现的。

当电机的供电相序为正序时，电机正转；当供电相序为逆序时，电机逆转；当供电相序为零序时，电机停止转动。

3. 三相异步电动机的双重连锁控制3.1 双重连锁控制的意义双重连锁控制是为了避免电动机误操作造成的危险而设置的一种保护机制。

通过对电动机的正反转进行双重连锁控制，可以确保电机在切换运行方向时，操作人员不会因误操作而导致事故的发生，保证人员和设备的安全。

3.2 双重连锁控制的实现方法双重连锁控制的实现方法通常包括硬件和软件两个方面。

3.2.1 硬件方面硬件方面的实现主要包括接线连接和控制回路的设计。

在三相异步电动机的接线连接上，可以采用正反转两个主接触器分别连接正序和逆序的电源线，通过控制两个主接触器的吸合和断开，实现对电动机的正反转控制。

3.2.2 软件方面软件方面的实现主要通过编写控制程序来实现。

控制程序可以采用逻辑控制或者编程控制的方式进行编写，根据输入信号的状态，控制输出信号来实现对电动机的正反转控制。

在控制程序中，可以设置状态监测、故障检测以及相序保护等功能，以确保电机的安全运行。

3.3 双重连锁控制的应用场景双重连锁控制广泛应用于对电动机正反转要求较高的场景，如起重机、卷扬机、机床等。

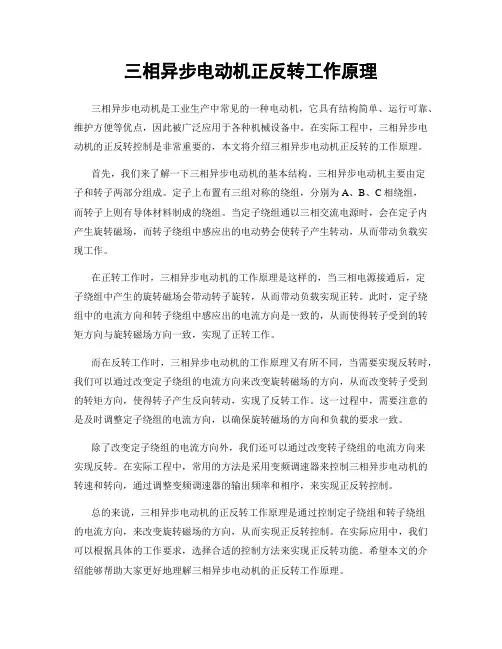

三相异步电动机正反转工作原理三相异步电动机是工业生产中常见的一种电动机，它具有结构简单、运行可靠、维护方便等优点，因此被广泛应用于各种机械设备中。

在实际工程中，三相异步电动机的正反转控制是非常重要的，本文将介绍三相异步电动机正反转的工作原理。

首先，我们来了解一下三相异步电动机的基本结构。

三相异步电动机主要由定子和转子两部分组成。

定子上布置有三组对称的绕组，分别为A、B、C相绕组，而转子上则有导体材料制成的绕组。

当定子绕组通以三相交流电源时，会在定子内产生旋转磁场，而转子绕组中感应出的电动势会使转子产生转动，从而带动负载实现工作。

在正转工作时，三相异步电动机的工作原理是这样的，当三相电源接通后，定子绕组中产生的旋转磁场会带动转子旋转，从而带动负载实现正转。

此时，定子绕组中的电流方向和转子绕组中感应出的电流方向是一致的，从而使得转子受到的转矩方向与旋转磁场方向一致，实现了正转工作。

而在反转工作时，三相异步电动机的工作原理又有所不同，当需要实现反转时，我们可以通过改变定子绕组的电流方向来改变旋转磁场的方向，从而改变转子受到的转矩方向，使得转子产生反向转动，实现了反转工作。

这一过程中，需要注意的是及时调整定子绕组的电流方向，以确保旋转磁场的方向和负载的要求一致。

除了改变定子绕组的电流方向外，我们还可以通过改变转子绕组的电流方向来实现反转。

在实际工程中，常用的方法是采用变频调速器来控制三相异步电动机的转速和转向，通过调整变频调速器的输出频率和相序，来实现正反转控制。

总的来说，三相异步电动机的正反转工作原理是通过控制定子绕组和转子绕组的电流方向，来改变旋转磁场的方向，从而实现正反转控制。

在实际应用中，我们可以根据具体的工作要求，选择合适的控制方法来实现正反转功能。

希望本文的介绍能够帮助大家更好地理解三相异步电动机的正反转工作原理。

三相异步电动机的自动正反转
三相异步电动机的自动正反转是通过改变三相电源的相序来实现的。

有多种方法可以实现三相异步电动机的自动正反转，下面是其中一些常见的方法：
- 配置两个交流接触器分别以不同的相序接线，通过控制切换两个交流接触器的吸合来控制电机的正反转。

- 安装顺反开关，可直接实现电机的正反转切换。

- 安装逆变器和逆变接触器，也可实现电机的正反转。

- 使用三相倒顺开关代替原先的负荷开关，可以实现电机的正反转。

这些方法都可以实现三相异步电动机的自动正反转，但具体的应用场景和实现方式可能会因电动机的型号和应用需求而有所不同。

在实际应用中，需要根据具体情况选择合适的方法。

如果你需要更详细的信息或技术支持，建议咨询专业的电气工程师或设备制造商。

三相异步电动机正反转控制及应用实例1.引言三相异步电动机是广泛应用于工业领域的重要设备，其正反转控制在各种应用场景中起着重要作用。

本文将介绍三相异步电动机的正反转控制原理以及其中涉及到的相关技术，同时给出一个应用实例，帮助读者更好地理解和应用这一技术。

2.三相异步电动机的基本原理三相异步电动机是一种基于电磁感应原理工作的电动机，通过交变电压和磁场交互作用实现运转。

它由定子和转子两部分组成。

定子为三个相互位移120度的绕组，通过输入的三相交流电源形成旋转磁场。

转子则利用磁场的相对运动产生感应电流，进而受到电磁力的作用产生转矩，从而带动负载工作。

3.三相异步电动机的正反转控制原理3.1正常运行状态三相异步电动机在正常运行状态下，通过与电源的相位同步，使得定子旋转磁场与转子的运动同步，并保持一定的转速。

此时，电动机处于正转状态。

3.2正反转控制原理为了实现三相异步电动机的正反转控制，我们需要根据实际需求改变电动机的输入电压和相位关系。

3.2.1正转控制原理正转控制是指将电动机从停止状态转为正常运行状态。

实现正转控制的关键在于改变电动机的输入电压和相位关系，使得定子旋转磁场与转子的运动同步，从而带动电动机旋转。

3.2.2反转控制原理反转控制与正转控制相反，是指将电动机从正常运行状态转为反转状态。

实现反转控制的关键也在于改变电动机的输入电压和相位关系。

3.3正反转控制方法3.3.1定频正反转控制定频正反转控制是一种传统的控制方法，通过改变相应的开关状态来改变电动机的输入电压和相位关系，从而实现正反转控制。

在该方法中，控制单元通过控制电源连接方式来改变电动机的输入电压，并通过控制定时器来改变相位关系。

3.3.2变频正反转控制变频正反转控制是一种现代的控制方法，通过改变电源的频率和相位来改变电动机的输入电压和相位关系，从而实现正反转控制。

在该方法中，控制单元通过控制变频器来改变电源的频率和相位。

4.应用实例在某工厂的生产线上，需要对一个三相异步电动机进行正反转控制。

三项异步电动机的正反转控制原理电机要实现正反转控制，将其电源的相序中任意两相对调即可（我们称为换相），通常是V 相不变，将U相与W相对调，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。

由于将两相相序对调，故须确保二个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。

为安全起见，常采用按钮联锁（机械）与接触器联锁（电气）的双重联锁正反转控制线路（如下图所示）；使用了按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。

另外，由于应用的接触器联锁，所以只要其中一个接触器得电，其长闭触点就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护了电机，同时也避免在调相时相间短路造成事故，烧坏接触器。

实验步骤实验过程图中主回路采用两个接触器，即正转接触器KM1和反转接触器KM2。

当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。

当接触器KM1的三对主触头断开，接触器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电动机，电动机就向相反方向转动。

电路要求接触器KM1和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成U、W两相电源短路。

为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两正向启动过程对辅助常闭触头就叫联锁或互锁触头。

正向启动过程按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。

停止过程按下停止按钮SB1，接触器KMl线圈断电，与SB2并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。

实验目的⑴了解三相异步电动机接触器联锁正反转控制的接线和操作方法。

⑵理解联锁和自锁的概念。

⑶掌握三相异步电动机接触器的正反转控制的基本原理与实物连接的要求。

实验器材三相异步电动机（M 3～）、万能表、联动空气开关（QS1）、单向空气开关（QS2）、交流接触器（KM1，KM2）、组合按钮（SB1，SB2，SB3）、端子排7副、导线若干、螺丝刀等。

实验原理三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。

任意改变电源的相序时，电动机的旋转方向也会随之改变。

实验操作步骤连接三相异步电动机原理图如图所示，其中线路中的正转用接触器KM1和反转用的接触器KM2，分别由按钮SB2和反转按钮SB2控制。

控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。

当按下正转启动按钮SB1后，电源相通过空气开关QS1,QS2和停止按钮SB3的动断接点、正转启动按钮SB1的动合接点、接触器KM和其他的器件形成自锁，使得电动机开始正转，当按下SB3时，电动机停止转动，在按下SB2时，接触器KM和其他的器件形成自锁反转。

安装接线1在连接控制实验线路前，应先熟悉各按钮开关、交流接触器、空气开关的结构形式、动作原理及接线方式和方法。

2 在不通电的情况下，用万用表检查各触点的分、合情况是否良好。

检查接触器时，特别需要检查接触器线圈电压与电源电压是否相符。

3将电器元件摆放均匀、整齐、紧凑、合理，并用螺丝进行安装，紧固各元件时应用力均匀，紧固程度适当。

走线合理及接点不得松动。

同一平面的导线应高低一致或前后一致，不能交叉。

.布线应横平竖直，变换走向应垂直。

导线与接线端子或线桩连接时，应不压绝缘层、不反圈及不露铜过长。

e一个电器元件接线端子上的连接导线不得超过两根，每节接线端子板上的连接导线一般只允许连接一根。

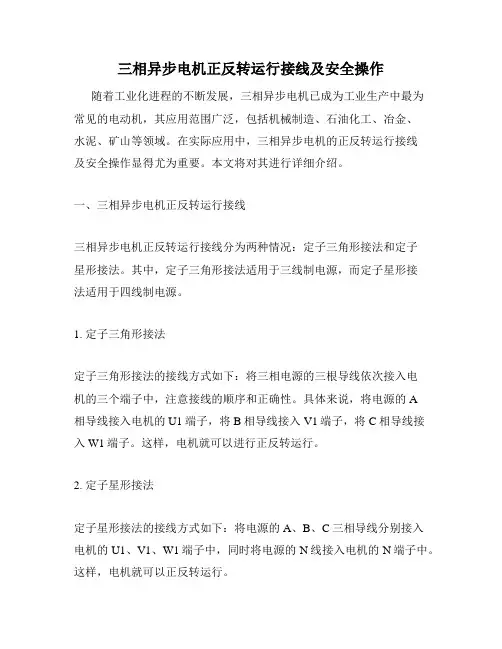

三相异步电机正反转运行接线及安全操作随着工业化进程的不断发展，三相异步电机已成为工业生产中最为常见的电动机，其应用范围广泛，包括机械制造、石油化工、冶金、水泥、矿山等领域。

在实际应用中，三相异步电机的正反转运行接线及安全操作显得尤为重要。

本文将对其进行详细介绍。

一、三相异步电机正反转运行接线三相异步电机正反转运行接线分为两种情况：定子三角形接法和定子星形接法。

其中，定子三角形接法适用于三线制电源，而定子星形接法适用于四线制电源。

1. 定子三角形接法定子三角形接法的接线方式如下：将三相电源的三根导线依次接入电机的三个端子中，注意接线的顺序和正确性。

具体来说，将电源的A相导线接入电机的U1端子，将B相导线接入V1端子，将C相导线接入W1端子。

这样，电机就可以进行正反转运行。

2. 定子星形接法定子星形接法的接线方式如下：将电源的A、B、C三相导线分别接入电机的U1、V1、W1端子中，同时将电源的N线接入电机的N端子中。

这样，电机就可以正反转运行。

二、三相异步电机安全操作在使用三相异步电机时，为了保障生产安全，需要注意以下几点：1. 选择合适的电机在选择电机时，需要根据生产需要和使用环境等因素综合考虑，选择合适的电机。

同时，还要注意电机的额定容量和额定电压等参数是否符合实际使用要求。

2. 正确接线电机的接线必须准确无误，否则容易导致电机损坏或发生事故。

在接线时，应注意接线的顺序和正确性。

3. 定期维护电机在长期使用过程中，需要进行定期维护。

具体来说，需要对电机的机械部分、电气部分和润滑部分等进行检查和维护，以确保电机的正常运行。

4. 避免过载电机在使用过程中，要避免过载现象的发生。

如果电机运转时出现异常声音或异常热量等情况，应立即停机检查。

5. 安全用电在使用电机时，应遵守安全用电规定，确保电源线路的安全可靠。

同时，还要注意防止电机过热、过载等情况的发生，以确保生产过程的安全。

总之，三相异步电机的正反转运行接线及安全操作是生产过程中必不可少的一部分。

三相异步电动机按钮联锁正反转控制工作原理三相异步电动机是工业生产中常见的一种电动机，它的正反转控制是非常重要的一项功能。

为了保证电动机在运行时能够正常工作并且安全可靠，通常采用按钮联锁控制方式来实现正反转控制。

本文将从三相异步电动机的工作原理、按钮联锁控制原理以及正反转控制的实现等方面进行详细介绍。

一、三相异步电动机的工作原理三相异步电动机是利用交流电源的三相交流电产生的转矩进行工作的。

它的工作原理主要是通过三相感应电动势产生电磁转矩，从而使电机转动。

当电动机正常运行时，电机的转子会受到旋转磁场的作用，产生感应电流，从而产生转矩，使电机进行正常的工作。

二、按钮联锁控制原理按钮联锁控制是一种通过按钮的操作来实现对电动机的启动、停止、正转和反转控制的一种方式。

它的原理是通过按钮之间的相互联锁来保证电动机在运行时能够正常工作并且避免误操作。

1.启动按钮当需要启动电动机时，首先按下启动按钮，使电机正转。

在启动按钮按下的同时，反转按钮将被锁定，防止误操作。

2.停止按钮当需要停止电动机时，按下停止按钮，电机将停止转动。

同时，启动按钮和反转按钮将被锁定，防止误操作。

3.反转按钮当需要使电动机反转时，按下反转按钮。

在反转按钮按下的同时，启动按钮将被锁定，防止误操作。

通过按钮联锁控制，可以有效地避免误操作，保证电动机在工作时的安全可靠。

三、正反转控制的实现实现电动机的正反转控制主要是通过按钮联锁控制来实现的。

在电路控制系统中，通常采用接触器或者PLC控制器来实现按钮联锁控制。

1.接触器控制在接触器控制系统中，通过相应的接线和接触器组合来实现按钮联锁控制。

当按下启动按钮时，相应的接触器闭合，使电机正转。

同时，反转按钮对应的接触器将被锁定，防止误操作。

停止按钮则可以通过相应的接触器断开电路，从而实现电机的停止。

2. PLC控制在PLC控制系统中，通过编程控制来实现按钮联锁控制。

通过设置相应的逻辑控制程序，可以实现启动按钮和反转按钮之间的联锁关系，从而保证电机的正反转控制。

三相异步电动机的正反转控制及调整 绕线式异步电动机的起动 绕线式三相异步电动机可以在转子回路中串入电阻进行起动，这样就减小了起动电流。

一般采用起动变阻器起动，起动时全部电阻串入转子电路中，随着电动机转速逐渐加快，利用控制器逐级切除起动电阻，最后将全部起动电阻从转子电路中切除。

 转子回路串接频敏变阻器起动。

 频敏变阻器的电阻随线圈中所通过的电流频率而变。

起动时，转差率S=1，转子电流（即频敏电阻线圈通过的电流）频率最高，等于电源频率。

因此，频敏变阻器的电阻最大，这就相当于起动时在转子回路中串接一个较大电阻，从而使起动电流减小。

随着电动机转速的加快转差率S逐渐减小，转子电流频率逐渐降低，频敏变阻器电阻也逐渐减小，最后把电动机的转子绕组短接，频敏变阻器从转子电路中切除。

 采用频敏变阻器起动，具有起动平滑、操作简便、运行可靠、成本低廉等优点，因此在绕线式电动机中应用较广。

 三相异步电动机的正反转控制 三相异步电动机的旋转方向与旋转磁场的旋转方向一致，而旋转磁场的旋转方向取决于三相电流的相序。

因此，要改变电动机的旋转方向，必须改变三相交流电的相序。

实际上，只要将接到电源的任意二根联线对调即可。

 三相异步电动机的正、反转方法：任意调换电源的两根进线，电动机反转。

 为此，只要用两个交流接触器就能满足这一要求，当正转接触器KMI工作时，电动机正转；当反转接KM2工作时，由于调换了两根电源线，所以电动机反转。

 如果两个接触器同时工作，那幺将有两根电源线通过它们的主触头而使电源短路。

所以对正反转控制线路最根本的要求是：必须保证两个接触器不能同时工作。

这种在同一时间里两个接触器只允许一个工作的控制作用称为联锁或互锁。

 在图（a）所示的控制电路中，正转接触器KM1的一个常闭辅助触头串接在反转接触器KM2的线圈电路中，而反转接触器的一个常闭辅助触头串接在正转接触器的线圈电路中。

这两个常闭触头称为联锁触头。

这样一来，当按下正转起动按钮SB1时，正转接触器线圈通电，主触头KM1闭合，电动机正转。

三相异步电动机正反转控制电路动作原理
三相异步电动机是一种常用的电动机类型，其正反转控制电路是用来控制电动机正反转运动的电路。

这个电路的原理是通过改变电动机的工作状态，使得电动机旋转方向改变。

三相异步电动机正反转控制电路主要由电源、电动机、三相接触器、电容器、控制开关等组成。

在正转和反转的过程中，电动机的绕组需要按照不同的方式连接在电源上。

当电动机需要正转时，电源会提供三相交流电流，这时控制开关与电动机绕组连接，而反转绕组则通过三相接触器与电容器连接。

当控制开关接通后，正转绕组会受到电源的电流作用，而反转绕组则受到电容器的电流作用，电机开始正转。

当电动机需要反转时，控制开关与反转绕组连接，而正转绕组则通过三相接触器与电容器连接。

当控制开关接通后，反转绕组会受到电源的电流作用，而正转绕组则受到电容器的电流作用，电机开始反转。

在实际使用中，为了防止电动机在正反转之间出现瞬间停止的情况，需要在电动机正反转的过程中增加一些保护措施。

比如，在切换电路时需要采用短时延迟开关，以避免电机运转不稳定。

另外，还可以加装过流保护器、热继电器等保护装置，以保证电动机的安全运行。

总之，三相异步电动机正反转控制电路的原理是通过改变电动机绕组的连接方式和控制开关的动作来实现电机正反转的控制。

在实际应用中需要特别注意安全保护和稳定运行的问题。

三相异步电机正反转的分配通常是通过改变电机三相电源的相序来实现的。

以下是三相异步电机正反转的一种常见分配方式：
正转：
U相
V相
W相
反转：
W相
V相
U相
要实现反转，只需将任意两相的接线位置互换即可。

例如，如果要将U相和W相的位置互换，就可以实现电机的反转。

这种互换两相位置的方法称为“交错接线法”，相当于将电机的两个相交换位置，使得电动机的旋转方向发生反转。

在实际应用中，可以通过使用一个正反转开关或者一个继电器来控制电机的正反转。

当需要电机正转时，将A、B、C三相接到电源上；当需要电机反转时，将A、C和B、C两相交换位置后接到电源上，这样就可以实现电机的正反转。
