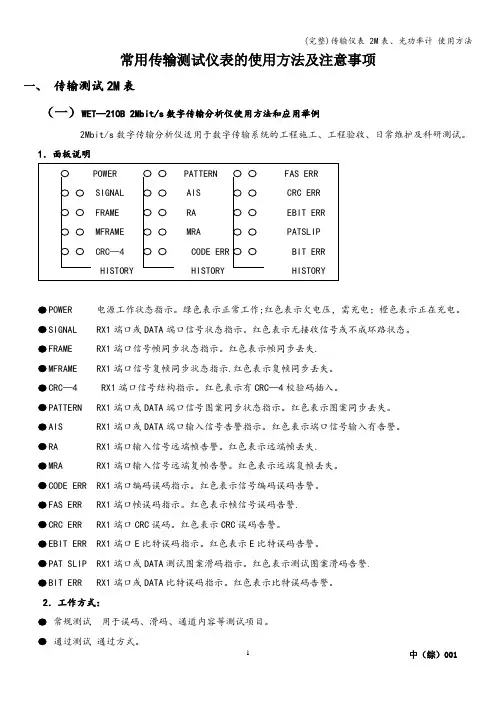

常用传输测试仪表的使用方法及注意事项一、传输测试2M表（一）W ET—210B 2Mbit/s数字传输分析仪使用方法和应用举例2Mbit/s数字传输分析仪适用于数字传输系统的工程施工、工程验收、日常维护及科研测试。
1．面板说明POWER PATTERN FAS ERRSIGNAL AIS CRC ERRFRAME RA EBIT ERRMFRAME MRA PATSLIPCRC—4 CODE ERR BIT ERRHISTORY HISTORY HISTORYPOWER 电源工作状态指示。
绿色表示正常工作;红色表示欠电压，需充电；橙色表示正在充电。
SIGNAL RX1端口或DATA端口信号状态指示。
红色表示无接收信号或不成环路状态。
FRAME RX1端口信号帧同步状态指示。
红色表示帧同步丢失.MFRAME RX1端口信号复帧同步状态指示.红色表示复帧同步丢失。
CRC—4 RX1端口信号结构指示。
红色表示有CRC—4校验码插入。
PATTERN RX1端口或DATA端口信号图案同步状态指示。
红色表示图案同步丢失。
AIS RX1端口或DATA端口输入信号告警指示。
红色表示端口信号输入有告警。
RA RX1端口输入信号远端帧告警。
红色表示远端帧丢失.MRA RX1端口输入信号远端复帧告警。
红色表示远端复帧丢失。
CODE ERR RX1端口编码误码指示。
红色表示信号编码误码告警。
FAS ERR RX1端口帧误码指示。
红色表示帧信号误码告警.CRC ERR RX1端口CRC误码。
红色表示CRC误码告警。
EBIT ERR RX1端口E比特误码指示。
红色表示E比特误码告警。
PAT SLIP RX1端口或DATA测试图案滑码指示。
红色表示测试图案滑码告警.BIT ERR RX1端口或DATA比特误码指示。
红色表示比特误码告警。
2．工作方式：常规测试用于误码、滑码、通道内容等测试项目。
通过测试通过方式。
音频测试对所选择的时隙通路进行音频测试（频率、电平）时延测试对整个2Mbit/s通路、N＊64kbit/s或V接口通路进行环路时延测试。
产品使用说明书目录一．用途>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>1二．仪器规格>>>>>>>>>>>>>>>>>>>>>>>>>>>1三．工作原理>>>>>>>>>>>>>>>>>>>>>>>>>>>3四．仪器结构>>>>>>>>>>>>>>>>>>>>>>>>>>>4五．使用和操作>>>>>>>>>>>>>>>>>>>>>>>>>11六．维护与保养>>>>>>>>>>>>>>>>>>>>>>>>>14七．的开箱与安装>>>>>>>>>>>>>>>>>>>>>>>>>15一、用途光栅一米、二米、三米、六米测长机是精密度较高的光栅系统长度计量仪器，可对各种工作作内、外尺寸的绝对测量和比较测量。
2M测试仪说明书-CAL-FENGHAI.-(YICAI)-Company One1目录1.概述............................................................................. 错误!未定义书签。
2.主菜单 ......................................................................... 错误!未定义书签。
菜单选择....................................................................错误!未定义书签。
3.测试设置 ..................................................................... 错误!未定义书签。
Tx/Rx1/DATA端口设置 ..............................................错误!未定义书签。
CLK/Rx2端口设置......................................................错误!未定义书签。
其它设置....................................................................错误!未定义书签。
4.专业设置 ..................................................................... 错误!未定义书签。
帧信息设置................................................................错误!未定义书签。
同步信息设置 ............................................................错误!未定义书签。
ABCD设置..................................................................错误!未定义书签。
5.测试结果 ..................................................................... 错误!未定义书签。
常规测试结果 ............................................................错误!未定义书签。
直方图........................................................................错误!未定义书签。
时隙分析结果 ............................................................错误!未定义书签。
6.档案管理 ..................................................................... 错误!未定义书签。
测试设置存取 ............................................................错误!未定义书签。
测试结果存取 ............................................................错误!未定义书签。
7.仪表设置 ..................................................................... 错误!未定义书签。
显示设置....................................................................错误!未定义书签。
打印设置....................................................................错误!未定义书签。
时间设置....................................................................错误!未定义书签。
8.应用举例 ..................................................................... 错误!未定义书签。
2Mbit/s通道停业务误码测试。
..............................错误!未定义书签。
2M/s通道开业务误码测试......................................错误!未定义书签。
9.主要技术指标 ............................................................. 错误!未定义书签。
11. 概述2M数字传输性能分析仪，适用于数字传输系统的工程施工、工程验收及日常维护测试。
其性能可靠稳定、功能齐全、体积小巧，采用大屏幕中文显示，操作简洁容易。
2M数字传输性能分析仪可对2Mbit/s接口数字通道进行测试，具有两个2Mbit/s接口，可同时对两条通道进行测试。
●对2Mbit/s接口数字通道可进行以下项目的测试。
中断业务误码测试在线误码测试比特误码、编码误码、帧误码、CRC误码、E比特误码性能测试图案滑动测试时钟滑动测试信号丢失、AIS告警、帧远端告警、复帧远端告警、帧失步、图案失步告警测试线路信号频率测试话路通道信号电平、频率测试信令状态显示话路通道内容显示话路通道忙闲显示直通方式环路延时测试自动保护倒换时间测试信号波形模板测试时隙内容分析、、误码性能分析双路2Mbit/s同时检测，双向监听22. 主菜单主菜单显示如图5，在以下几种情况下可进入主菜单。
⑴开机。
⑵在其他菜单中按ESCAPE键一次或多次。
图主菜单菜单选择在主菜单下有以下（标记显示）菜单可选择。
测试设置用光标移动键将光标移到测试设置处, 按ENTER键进入测试设置界面，用于设置测试项目及参数。
光标移到测试设置处时也可用F键直接选择测试设置界面中的常规测试、通过测试、时延测试、音频测试、APS测试等工作方式。
测试结果用光标移动键将光标移到测试结果处, 按ENTER键进入测试结果界面，用于显示各种测试结果。
光标移到测试结果处时也可用F键直接选择测试结果、时隙分析、监听、模板等界面。
档案管理3用光标移动键将光标移到档案管理处, 按ENTER键进入档案管理-设置存取界面。
光标移到测试结果处时也可用F键直接选择档案管理-设置存取界面或档案管理-结果存取界面。
仪表设置用光标移动键将光标移到仪表设置处, 按ENTER键进入仪表设置界面，用于设置仪表的一些辅助参数。
光标移到仪表设置处时也可用F键直接选择仪表设置界面内的子菜单或版本信息界面。
连接PC机用光标移动键将光标移到PC机连接处,按ENTER键或F1键关闭连接PC机功能；按F2键打开连接PC 机功能，液晶显示器的状态显示区同时显示。
软件升级用光标移动键将光标移到软件升级处, 按ENTER键或F1键进入仪表内部软件升级功能说明界面。
3. 测试设置测试设置由多屏界面组成，用于设置仪表测试项目及参数。
Tx/Rx1/DATA端口设置图是接口方式为2Mbit/s和同向64kbit/s（接口方式为同向64kbit/s时，相应选项自动无效）时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图所示。
4界面说明工作方式发送接收接口方式接口方式信号形式信号形式数据端口数据端口时钟方式信号端口测试图案测试图案①②信号码型信号码型时隙选择时隙选择①图案极性②图案极性图 Tx/Rx1端口设置图 Tx/Rx1端口设置说明3.1.1 测试设置界面选择把光标移到界面说明栏，可选择上一页、下一页或专业设置。
测试设置由Tx/Rx1/DATA端口设置、Rx2端口设置、其它设置和打印设置4个界面组成。
3.1.2 工作方式把光标移到工作方式栏，有以下可选项目。
常规测试：常规方式用于误码、滑码、通道内容等测试项目。
通过测试：选择通过方式。
音频测试：选择音频测试方式，对所选择时隙通路进行音频测试（频率、电平）。
时延测试：选择时延测试方式，对整个2Mbit/s通路、n×64kbit/s及V接口通路进行环路时延测试。
APS测试：用于测试系统的自动保护倒换时间。
53.1.3 发送（Tx）、接收（Rx）关系把光标移到接收栏，有以下可选项目。
Rx：发送(Tx)和接收(Rx)的参数相互独立，可以进行分别设置。
Rx=Tx：接收(Rx)的参数与发送(Tx)的参数相同，当改变Tx时，Rx自动跟着变化。
3.1.4 接口方式把光标移到接口方式栏，有以下可选项目，接收(Rx)的接口方式自动与发送(Tx)的接口方式保持一致。
2Mbit/s：用于测试2Mbit/s数字通路3.1.5 信号形式把光标移到信号形式栏，有以下可选项目。
非帧：选择非帧信号形式。
PCM31：选择31路信号形式。
PCM31CRC：选择31路信号形式并且带有CRC-4校验功能。
PCM30：选择30路信号形式，第16时隙用于传送信令。
PCM30CRC：选择30路信号形式，第16时隙用于传送信令并且带有CRC-4校验功能。
3.1.6 数据端口把光标移到数据端口栏，有以下可选项目。
(75Ω)：选择75Ω非平衡接口。
(120Ω)：选择120Ω平衡接口。
3.1.7 时钟方式把光标移到时钟方式栏，有以下可选项目。
内部时钟：发端信号时钟选择内部时钟振荡器。
时钟提取：发端时钟选择从收端输入信号中提取的时钟。
外部时钟：发端时钟选择外部时钟输入口输入的时钟信号，外部时钟信号可以是或s信号。
63.1.8 测试图案把光标移到Tx的测试图案栏，有以下可选项目。
2e6-1：选择仪表发送或接收信号中的测试图案为2e6-1。
2e9-1：选择仪表发送或接收信号中的测试图案为2e9-1。
ITU—规定的图案。
2e11-1：选择仪表发送或接收信号中的测试图案为2e11-1。
2e15-1：选择仪表发送或接收信号中的测试图案为2e15-1。
2e20-1：选择仪表发送或接收信号中的测试图案为2e20-1。
2e23-1：选择仪表发送或接收信号中的测试图案为2e23-1。
WORD：选择仪表发送、接收信号中的测试图案为8bit人工码。
选择WORD后，F1、F2键分别定义为置1、置0。
用或将光标移至要修改的某一位下，按F1选择该位置1，按F2选择该位清0。
